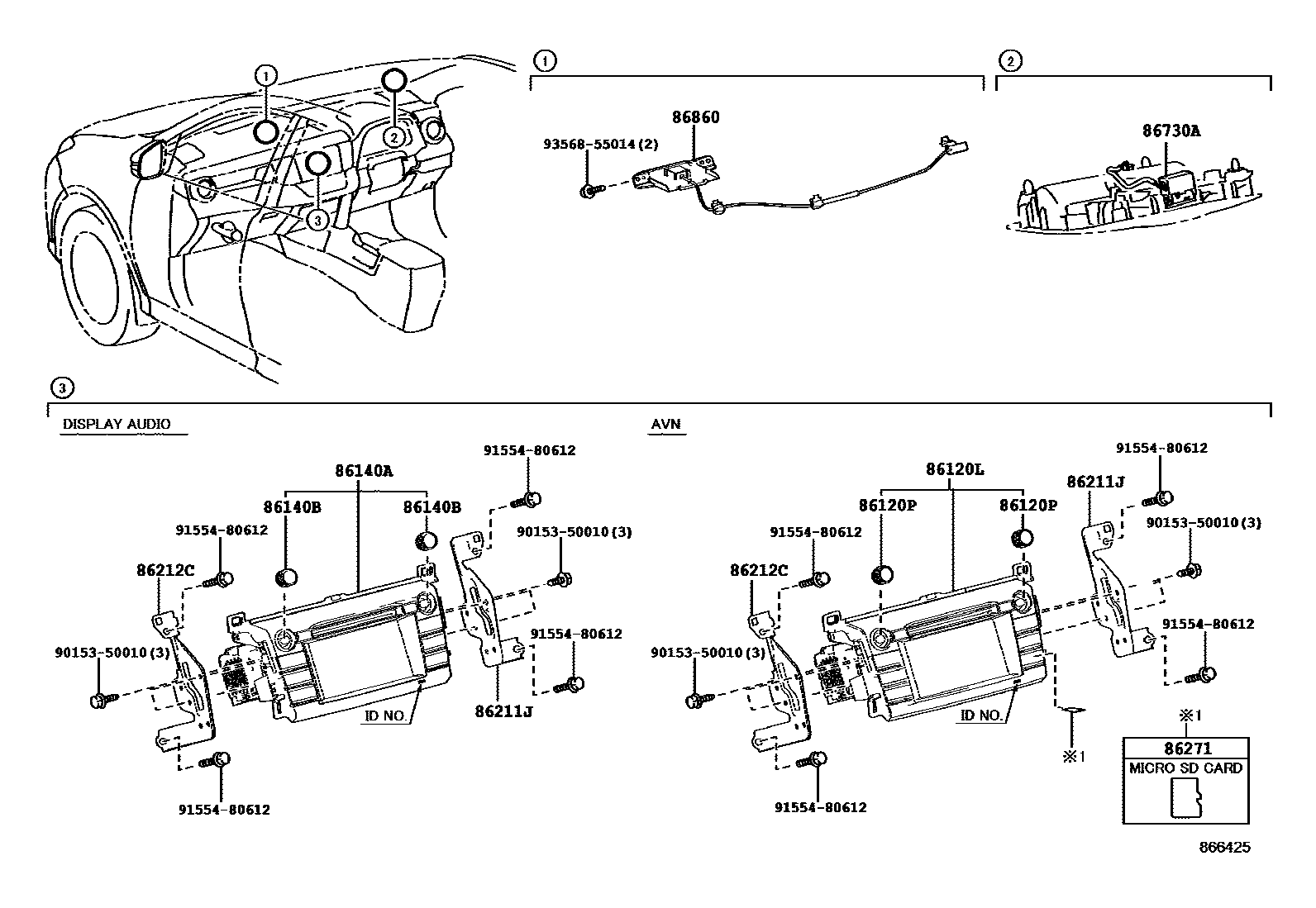

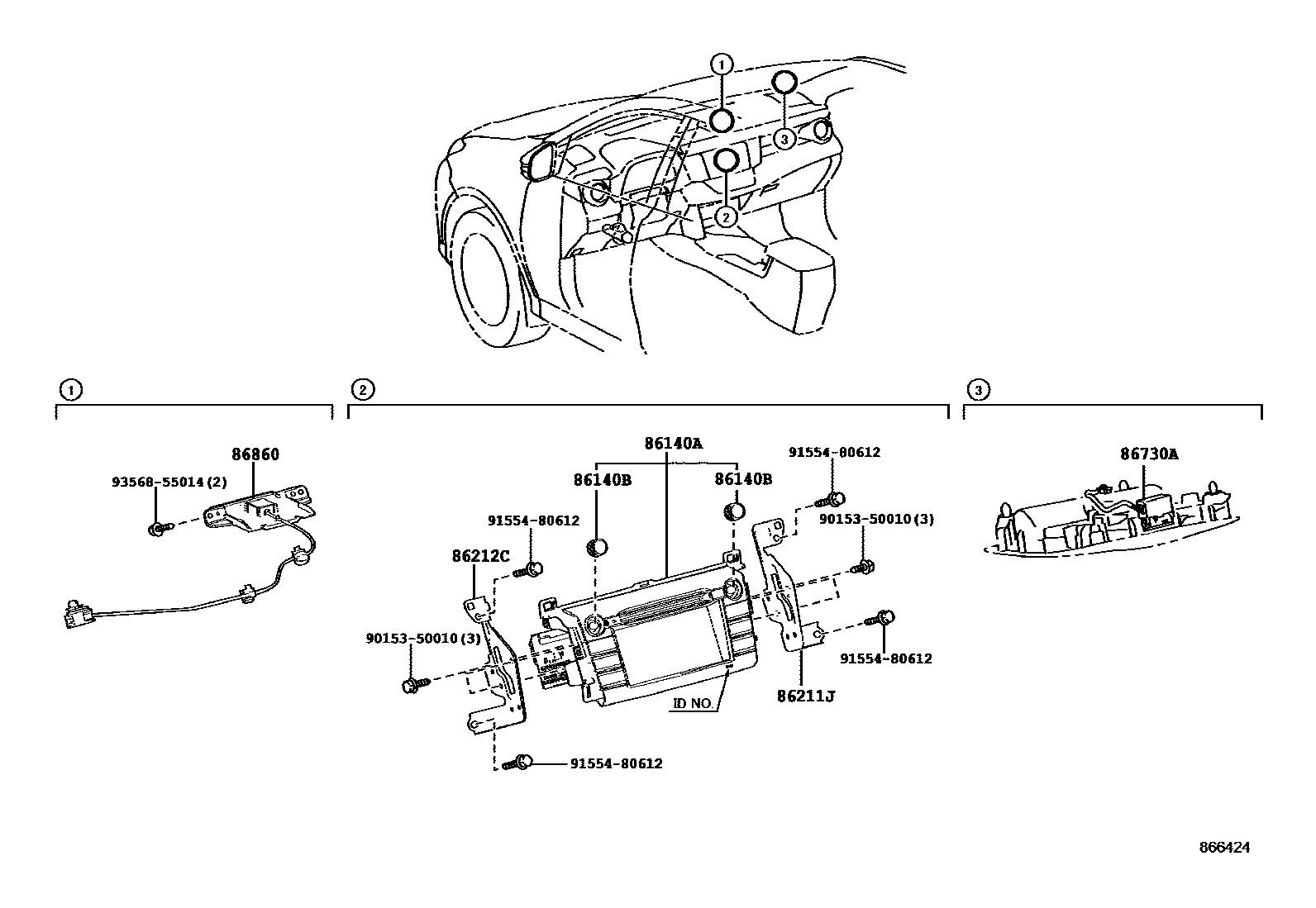

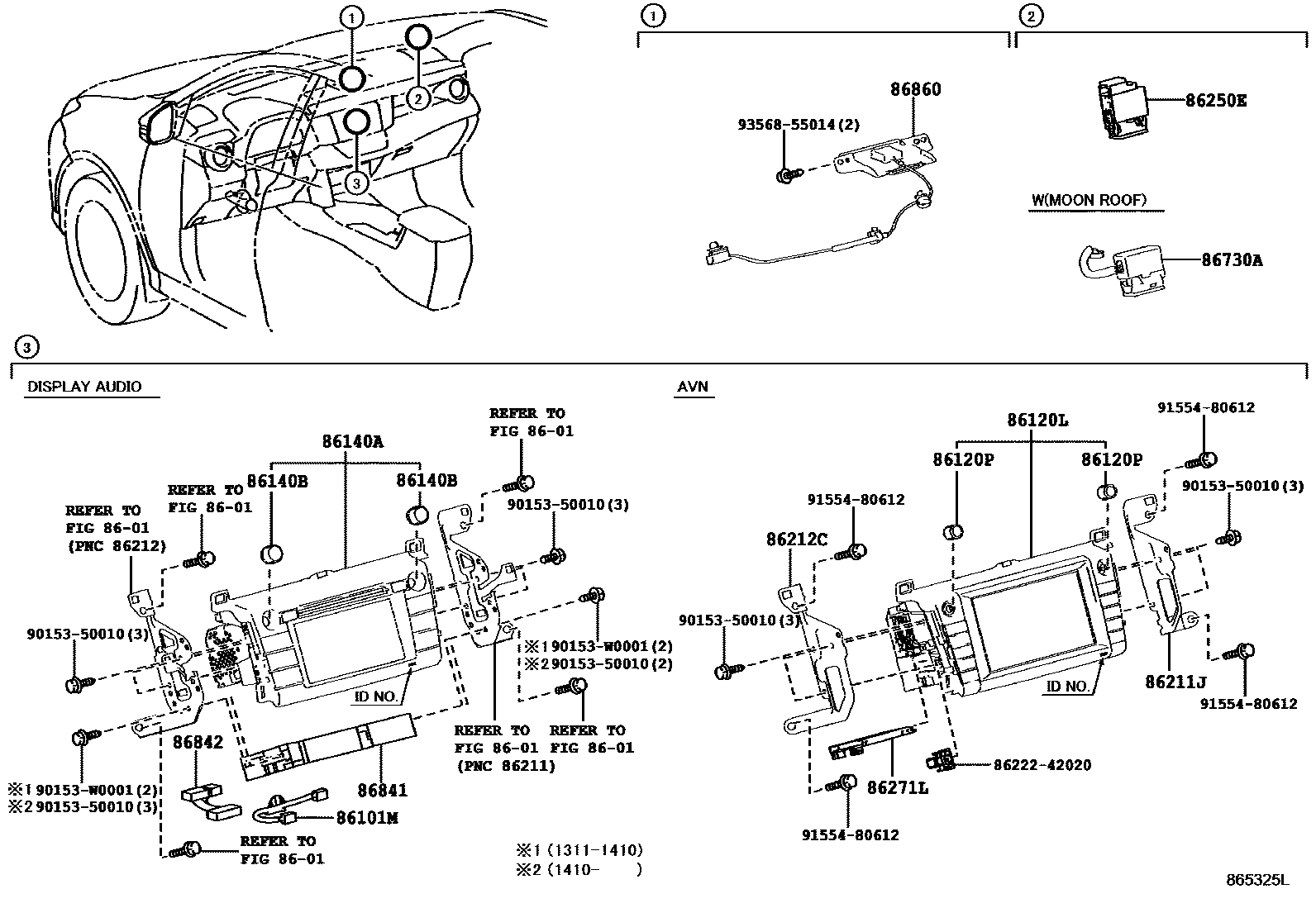

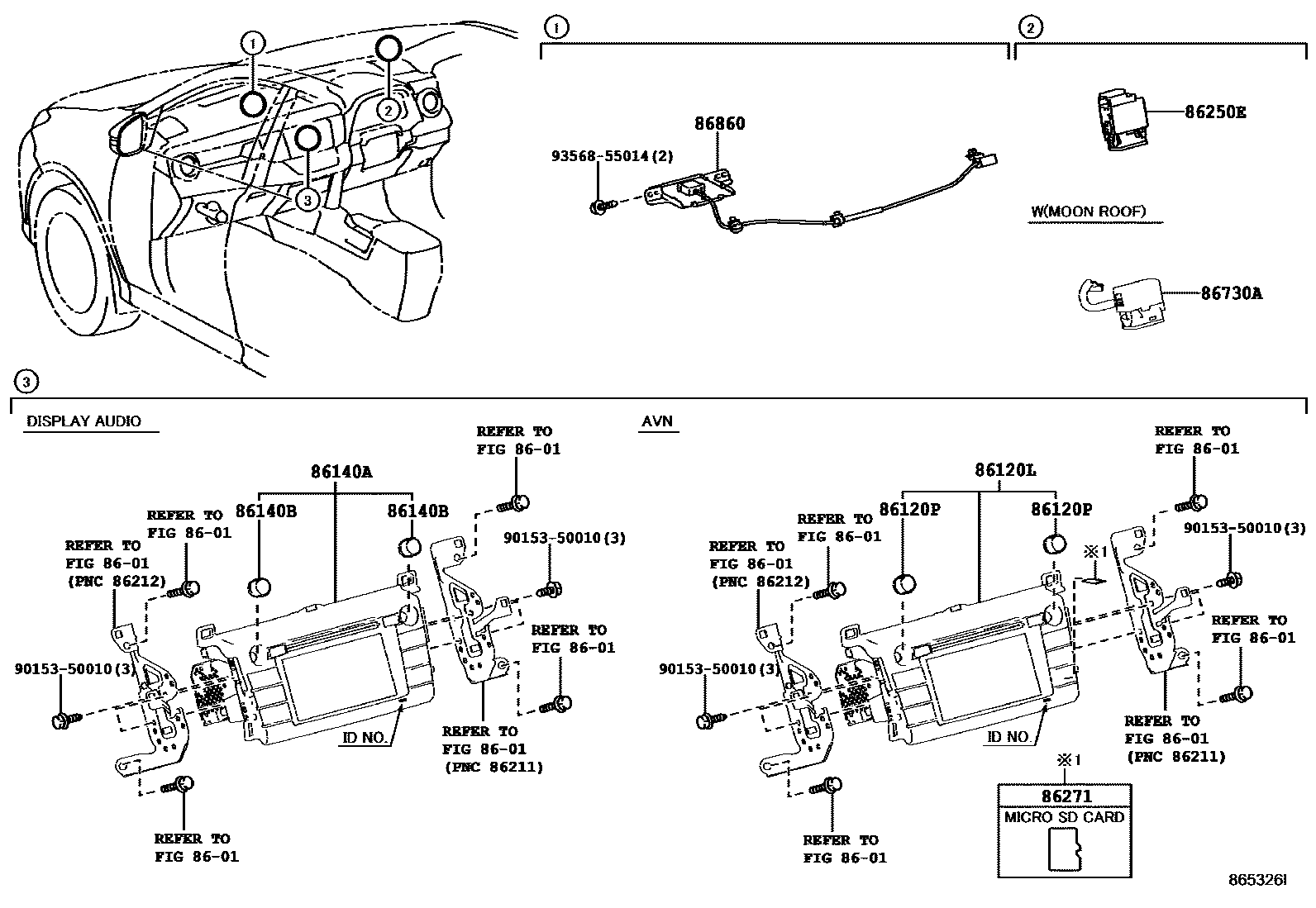

Toyota RAV4 导航和前监视器显示屏 — Figure 8603
Toyota RAV4 EPC diagram 8603, 导航和前监视器显示屏, with 4 images and 14 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 86101M | Antenna wire sub-assembly | 86705-02070 · 86705-52070 |
| 86120L | Navigation receiver assembly | 86804-42020 · 86804-42030 · 86804-42060 · 86804-42120 · 86804-42130 |
| 86120P | Navigation receiver switch button | 90010-23037 · 90010-23046 · 90010-23050 · 90010-24167 |
| 86140A | Radio and display receiver assembly | 86140-42040 · 86140-42050 · 86140-42060 · 86140-42090 · 86140-42120 · 86140-42130 · 86140-42140 · 86140-42150 · 86140-42160 · 86140-42210 · 86140-42220 · 86140-42250 · 86140-42270 · 86140-42280 · 86140-42370 · 86140-42380 · 86140-42390 · 86140-42400 · 86140-42401 · 86140-42410 · 86140-42411 · 86140-42430 |
| 86140B | Radio and display receiver switch button | 90010-22103 · 90010-22104 · 90010-22119 · 90010-22120 · 90010-23037 · 90010-23046 · 90010-23050 · 90010-24165 |
| 86211J | No. 1 radio bracket | 86211-42070 · 86211-42100 |
| 86212C | No. 2 radio bracket | 86212-42070 · 86212-42100 |
| 86250E | amplifier loudspeaker assembly | 86250-52040 · 86250-52050 |
| 86271 | CD | 86271-0E170 · 86271-0E171 · 86271-0E172 · 86271-0E173 · 86271-0E174 · 86271-0E175 |
| 86271L | hard drive | 86271-33170 · 86271-33171 · 86271-33182 · 86271-33183 |
| 86730A | Telephone amplifier assembly | 86730-42030 · 86730-47030 · 86730-47040 · 86730-52070 |
| 86841 | Navigation ECU | 86840-02014 · 86840-05010 · 86840-05011 · 86840-05021 · 86840-0W011 · 86840-0W012 · 86840-0W013 |
| 86842 | Navigation harness No. 1 | 86842-12010 |
| 86860 | Navigation antenna assembly | 86860-42041 · 86860-42042 · 86860-42051 · 86860-42052 |
