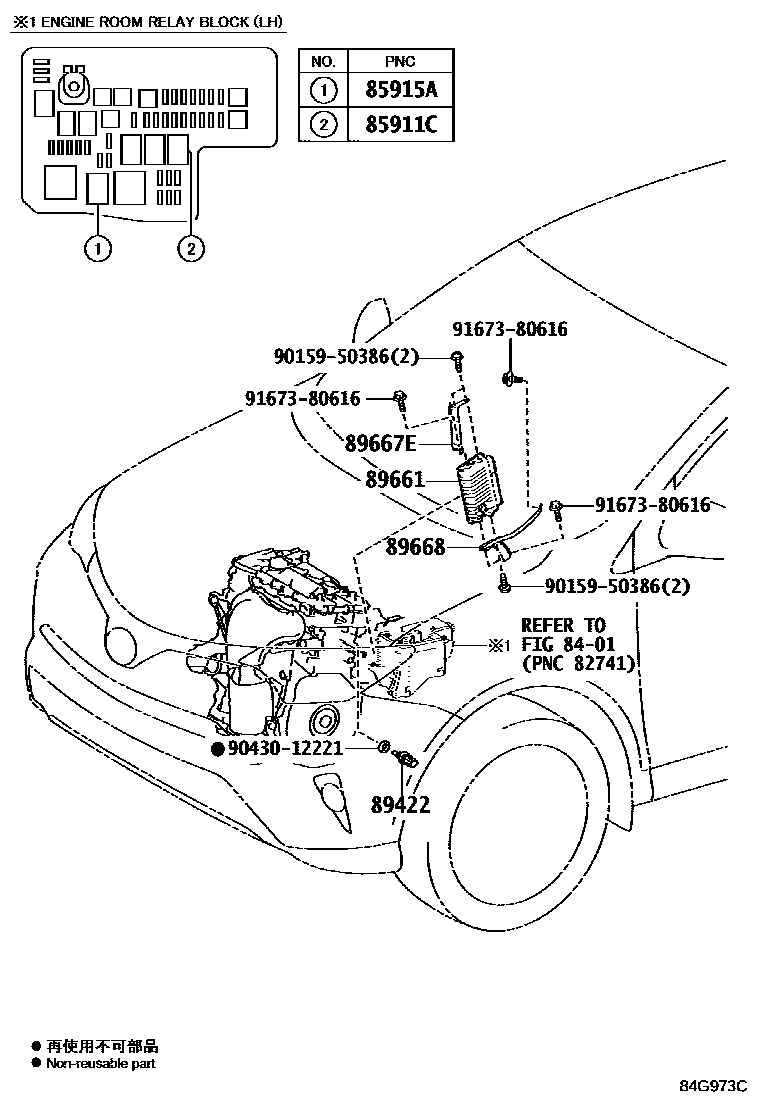

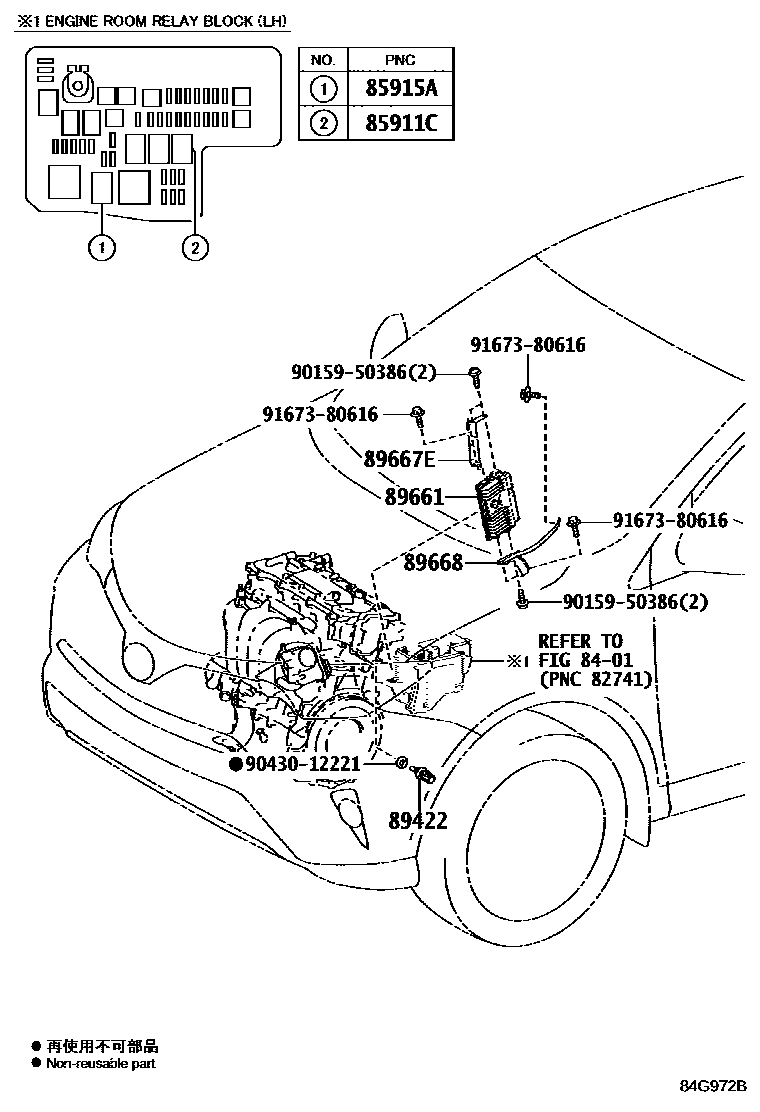

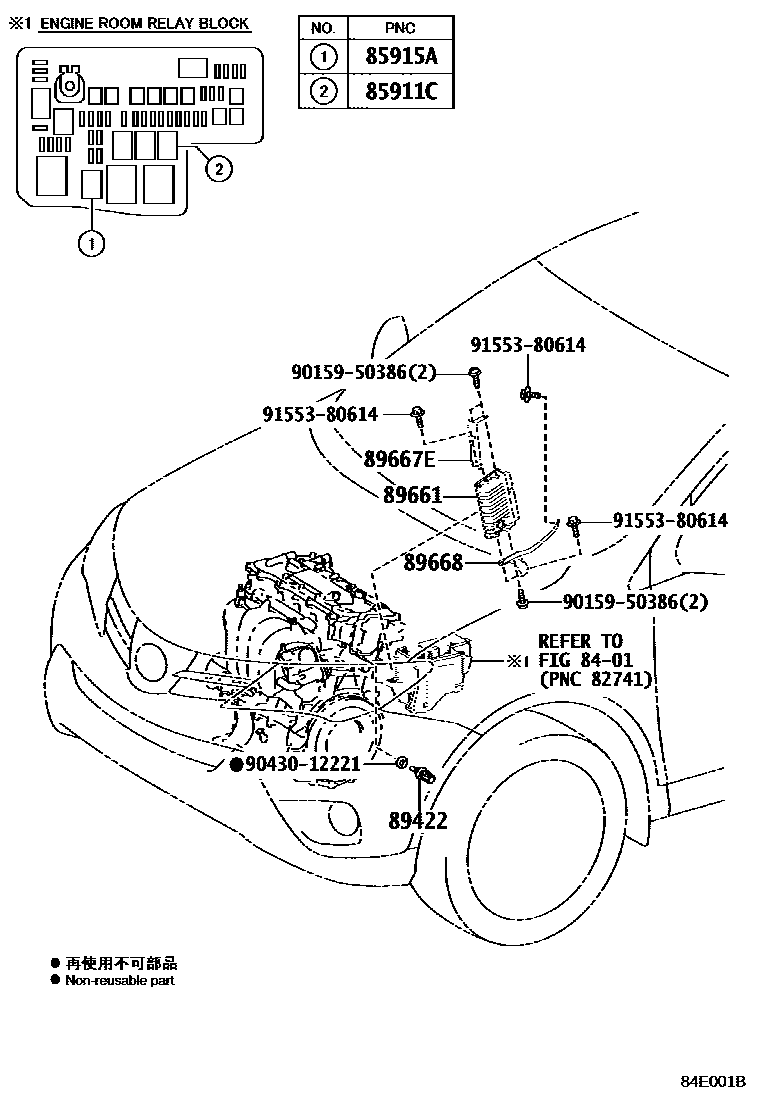

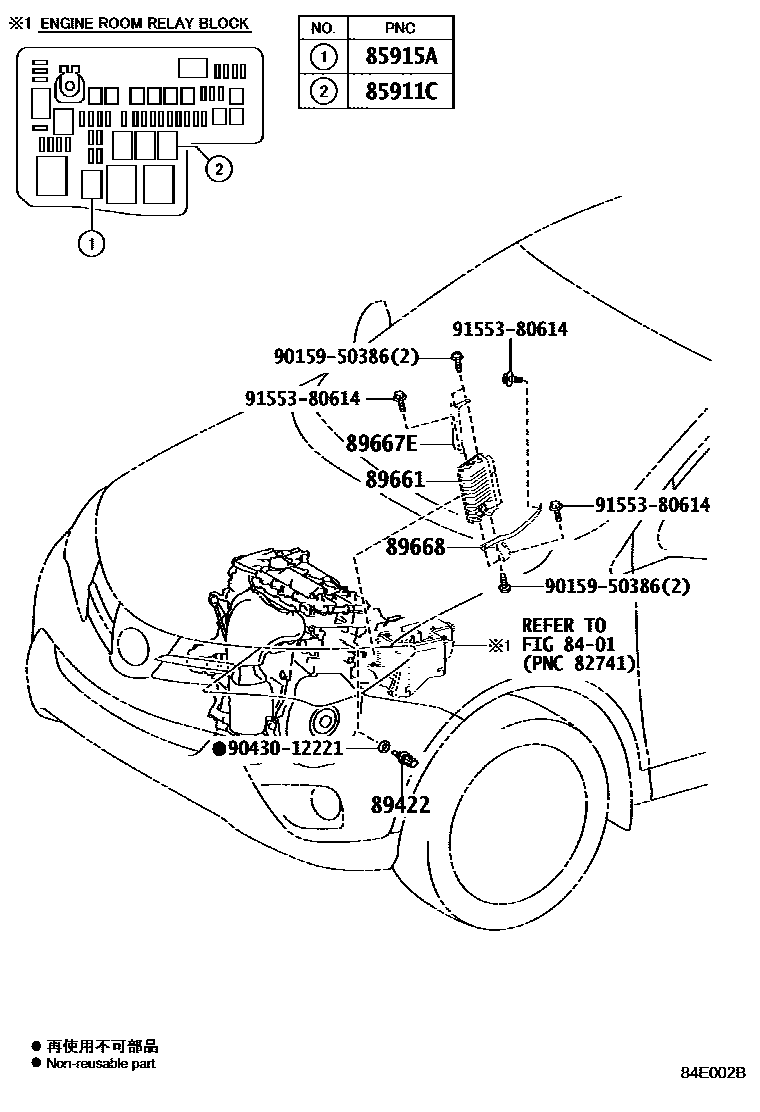

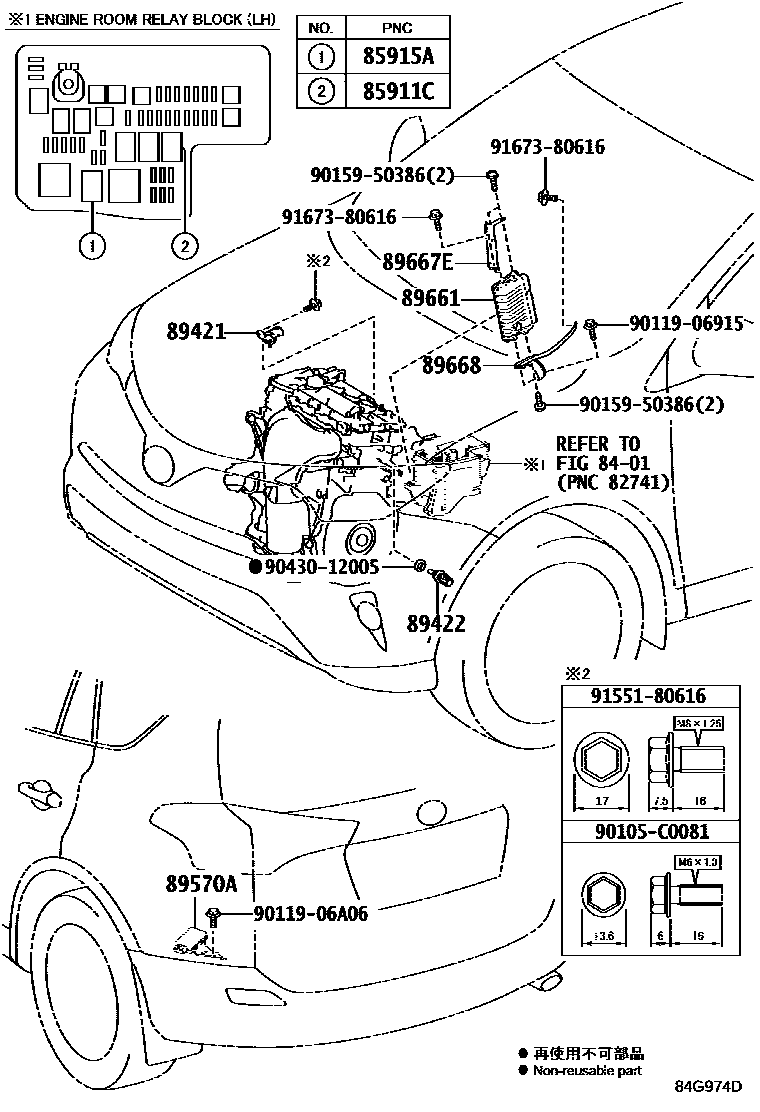

Toyota RAV4 电子燃油喷射系统 — Figure 8404
Toyota RAV4 EPC diagram 8404, 电子燃油喷射系统, with 5 images and 8 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 85911C | EFI2 relay | 90987-02027 |
| 85915A | main relay | 90987-02027 |
| 89421 | Vacuum sensor assembly (for E.F.I.) | 89421-26030 |
| 89422 | Water temperature sensor (for E.F.I.) | 89422-33030 |
| 89570A | Fuel pump control ECU assembly | 89570-42030 |
| 89661 | Engine control ECU | 89661-42K80 · 89661-42L10 · 89661-42L40 · 89661-42L50 · 89661-42L70 · 89661-42P90 · 89661-42Q80 · 89661-42Q90 · 89661-42R00 · 89661-42R10 · 89661-42R20 · 89661-42R30 · 89661-42R40 · 89661-42R50 · 89661-42R70 · 89661-42R80 · 89661-42S00 · 89661-42S10 · 89661-42S11 · 89661-42S20 · 89661-42S30 · 89661-42S40 · 89661-42S50 · 89661-42S51 · 89661-42U10 · 89661-42V00 · 89661-42V10 · 89661-42V20 · 89661-42V30 · 89661-42V31 · 89661-42V40 · 89661-42V41 · 89661-42V60 · 89661-42V61 · 89661-42V70 · 89661-42V71 · 89661-42V80 · 89661-42V81 · 89661-42W10 · 89661-42W20 · 89661-42W50 · 89661-42W60 · 89661-42W70 · 89661-42W80 · 89661-42W90 · 89661-42X00 · 89661-42Y20 · 89661-42Y40 |
| 89667E | No. 1 engine control ECU bracket | 89667-42060 |
| 89668 | No. 2 engine control ECU bracket | 89668-42060 · 89668-48160 · 89668-78020 |
