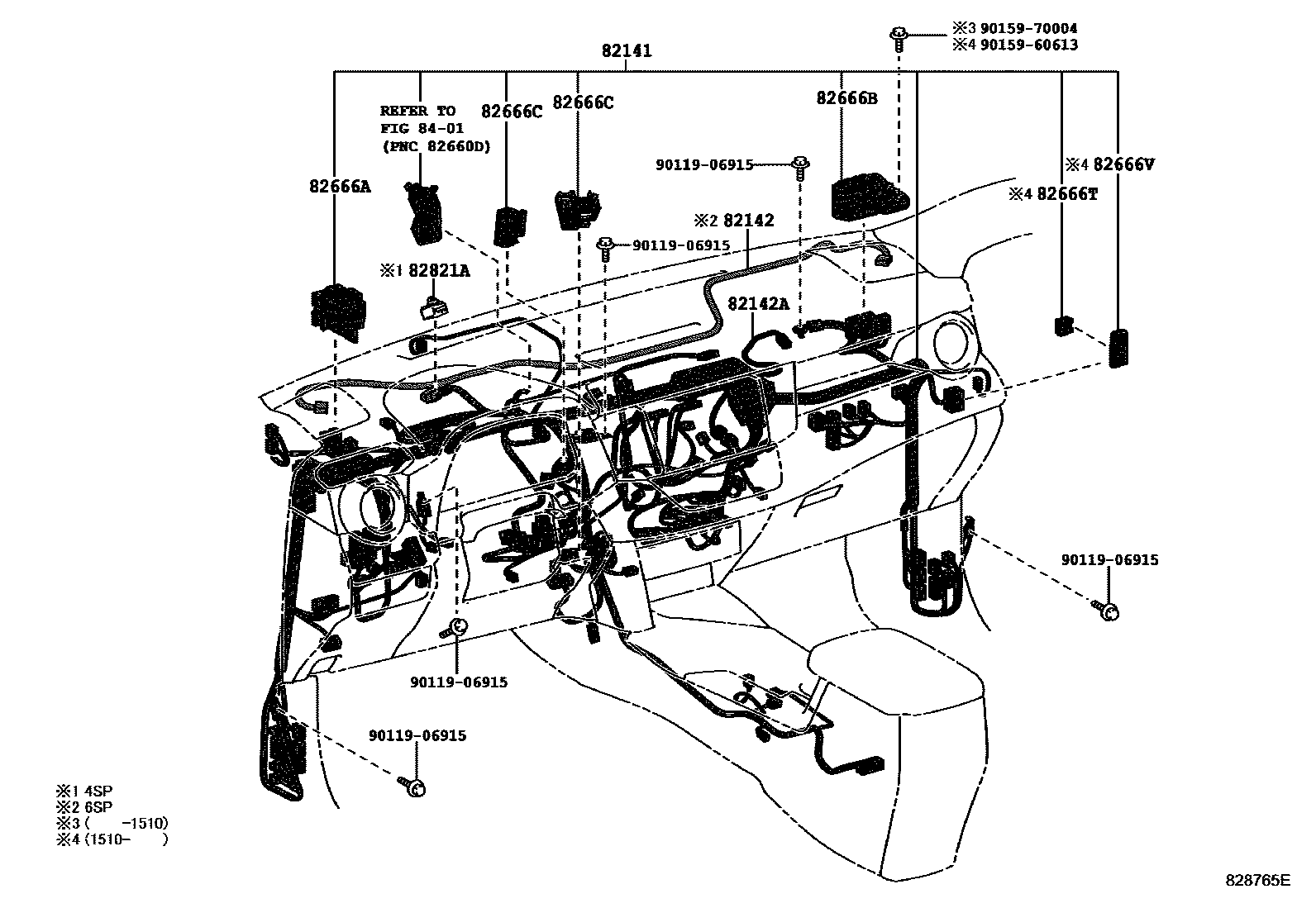

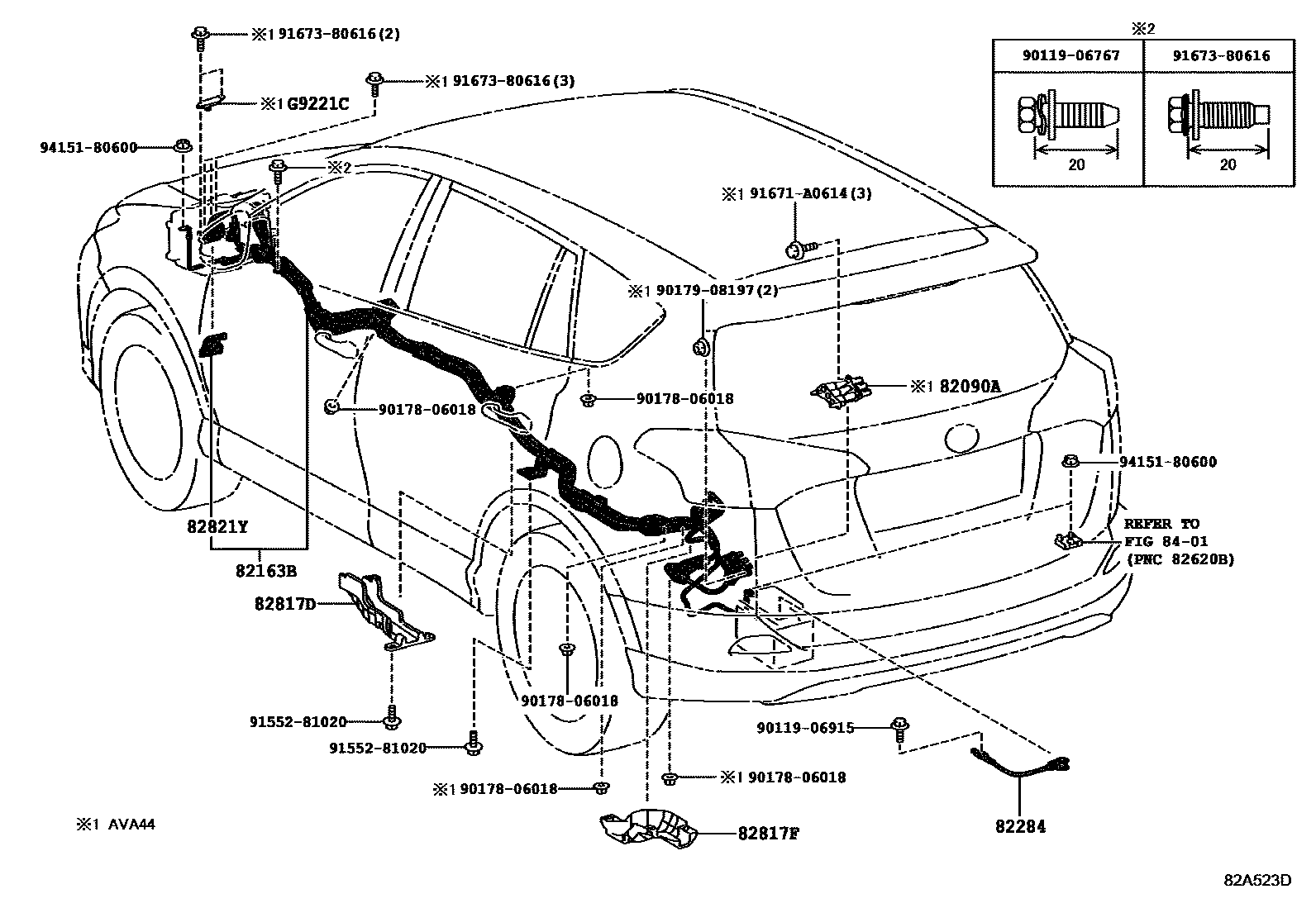

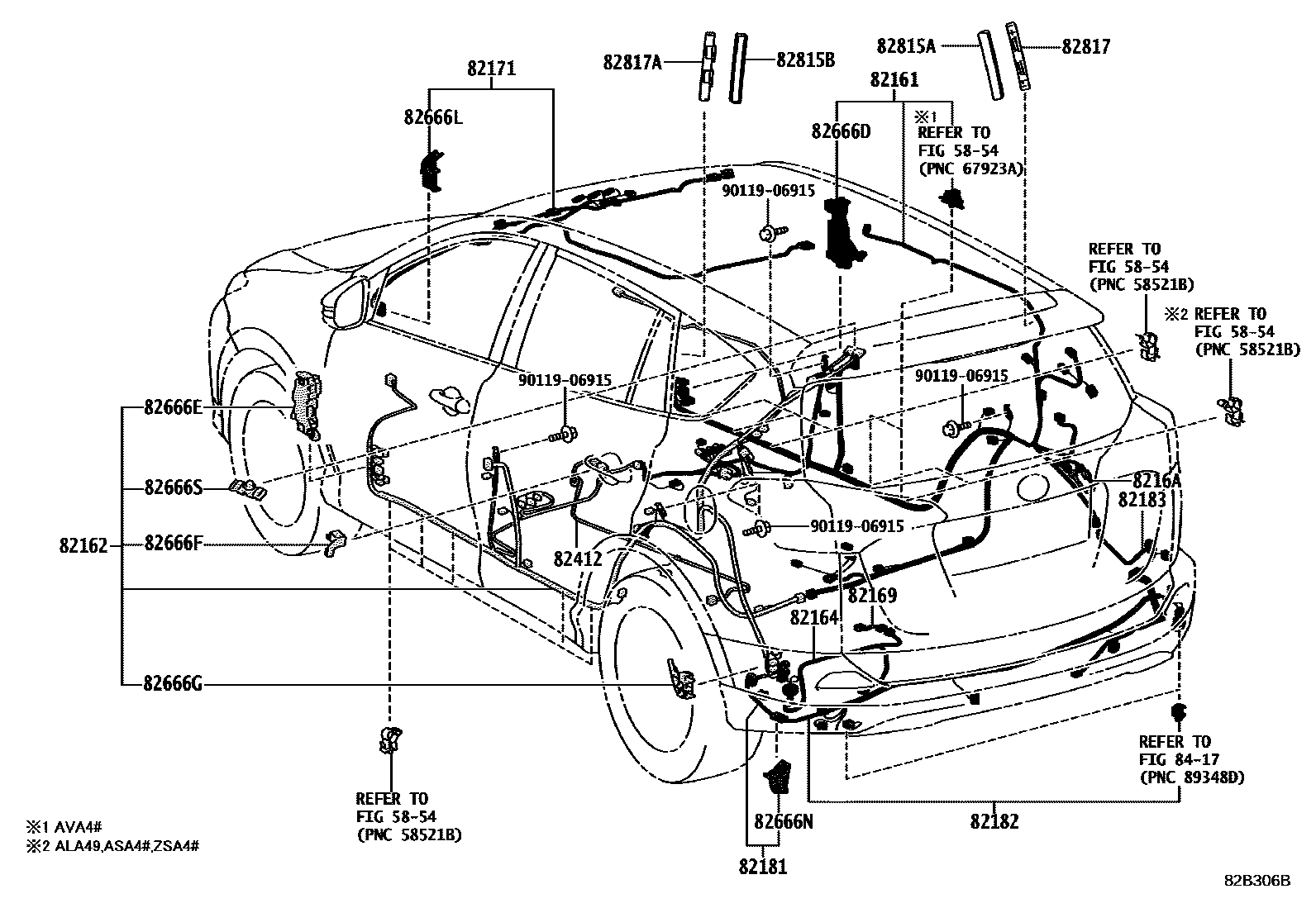

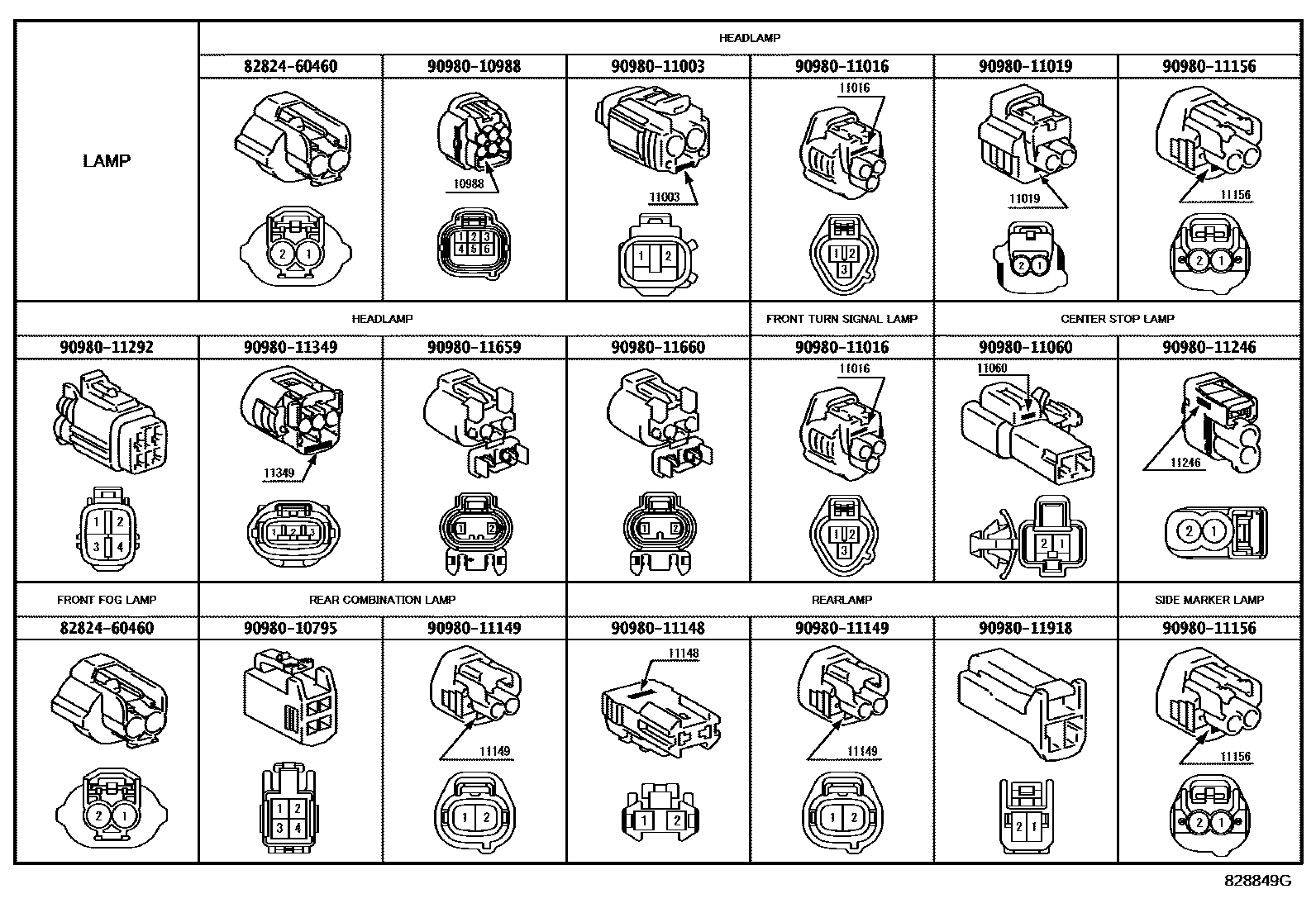

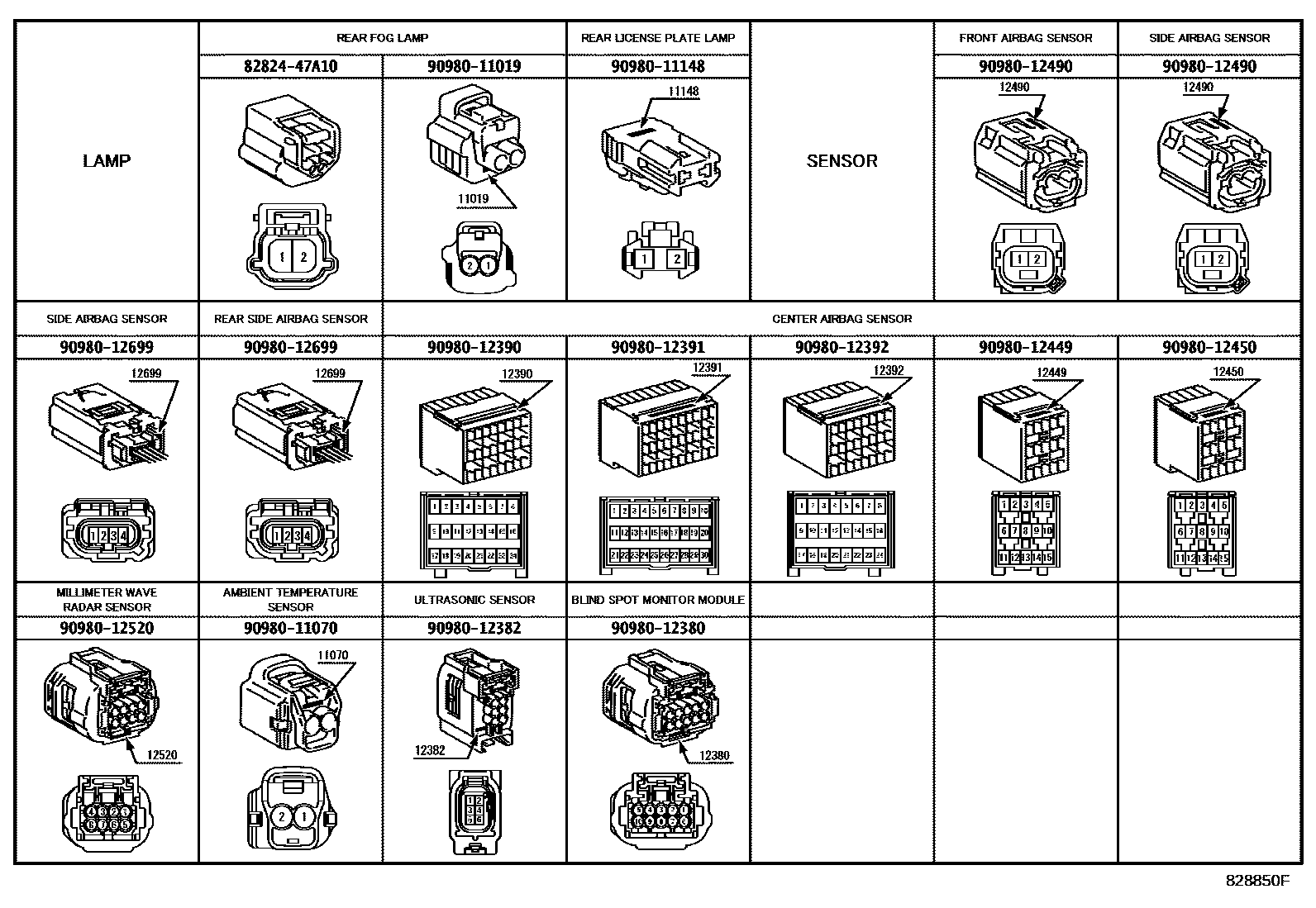

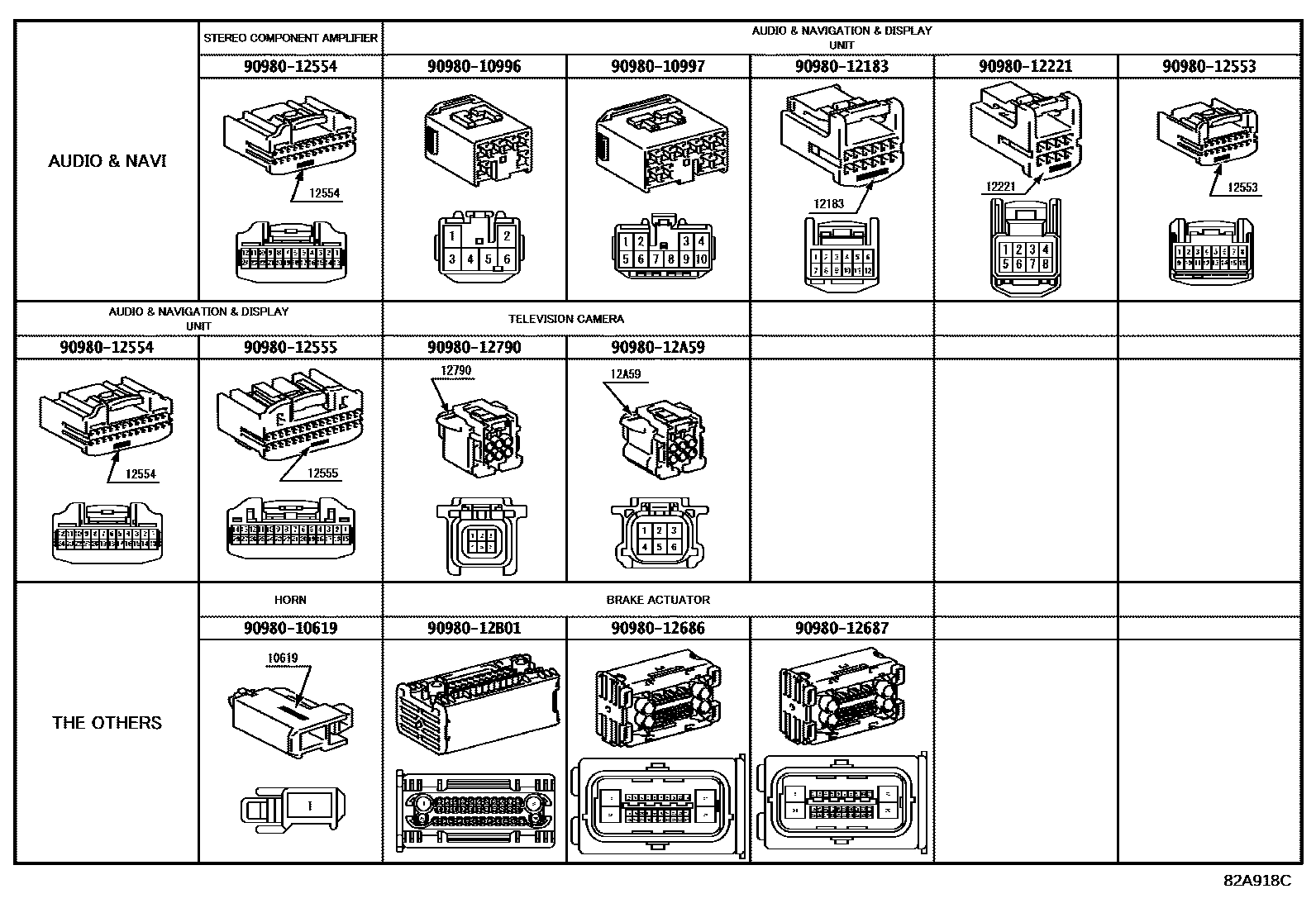

Toyota RAV4 线束和卡夹 — Figure 8202
Toyota RAV4 EPC diagram 8202, 线束和卡夹, with 19 images and 83 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 16364A | Cooling fan harness | 16364-36010 |
| 82090A | Extension cord assembly | 82090-48020 |

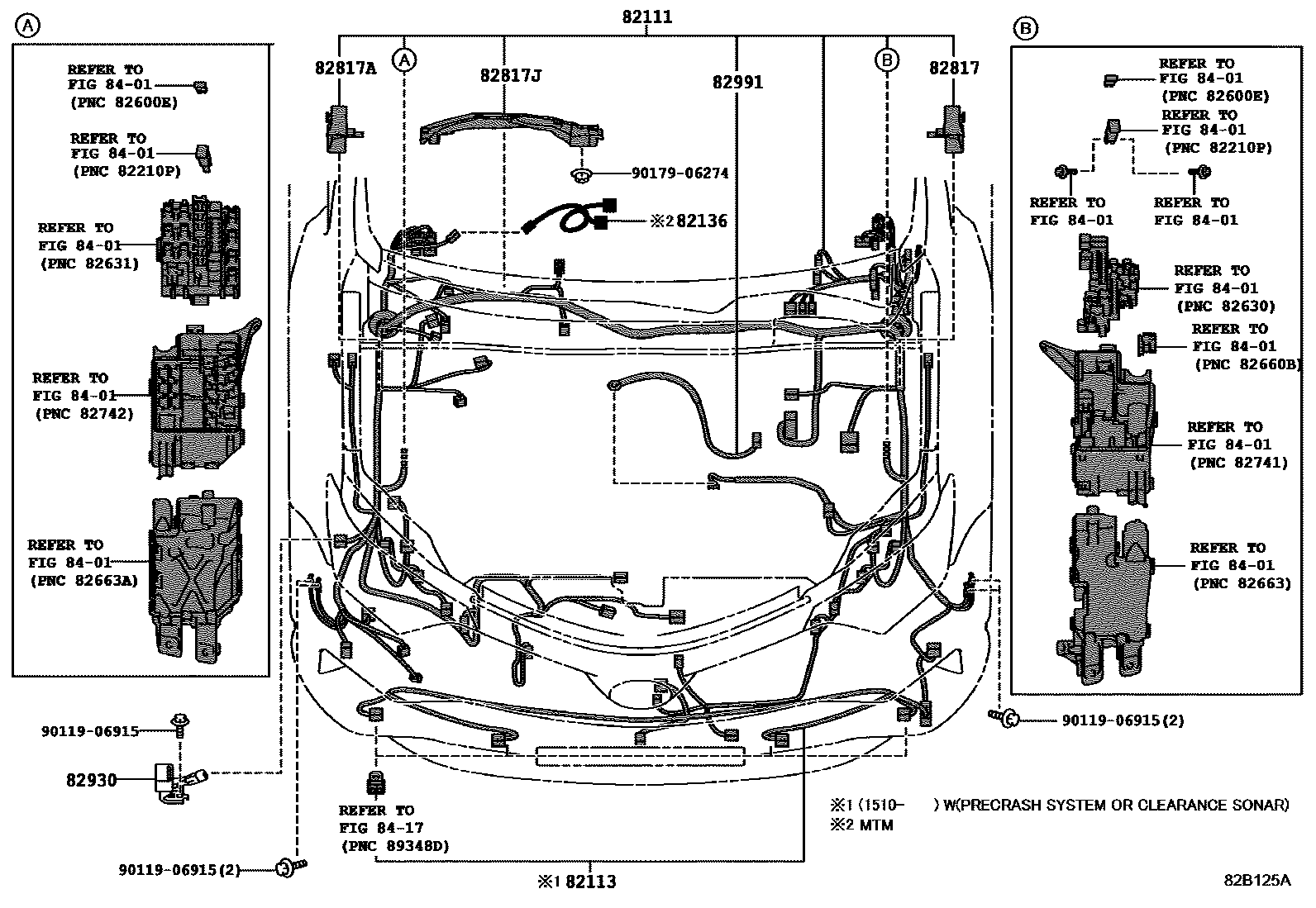

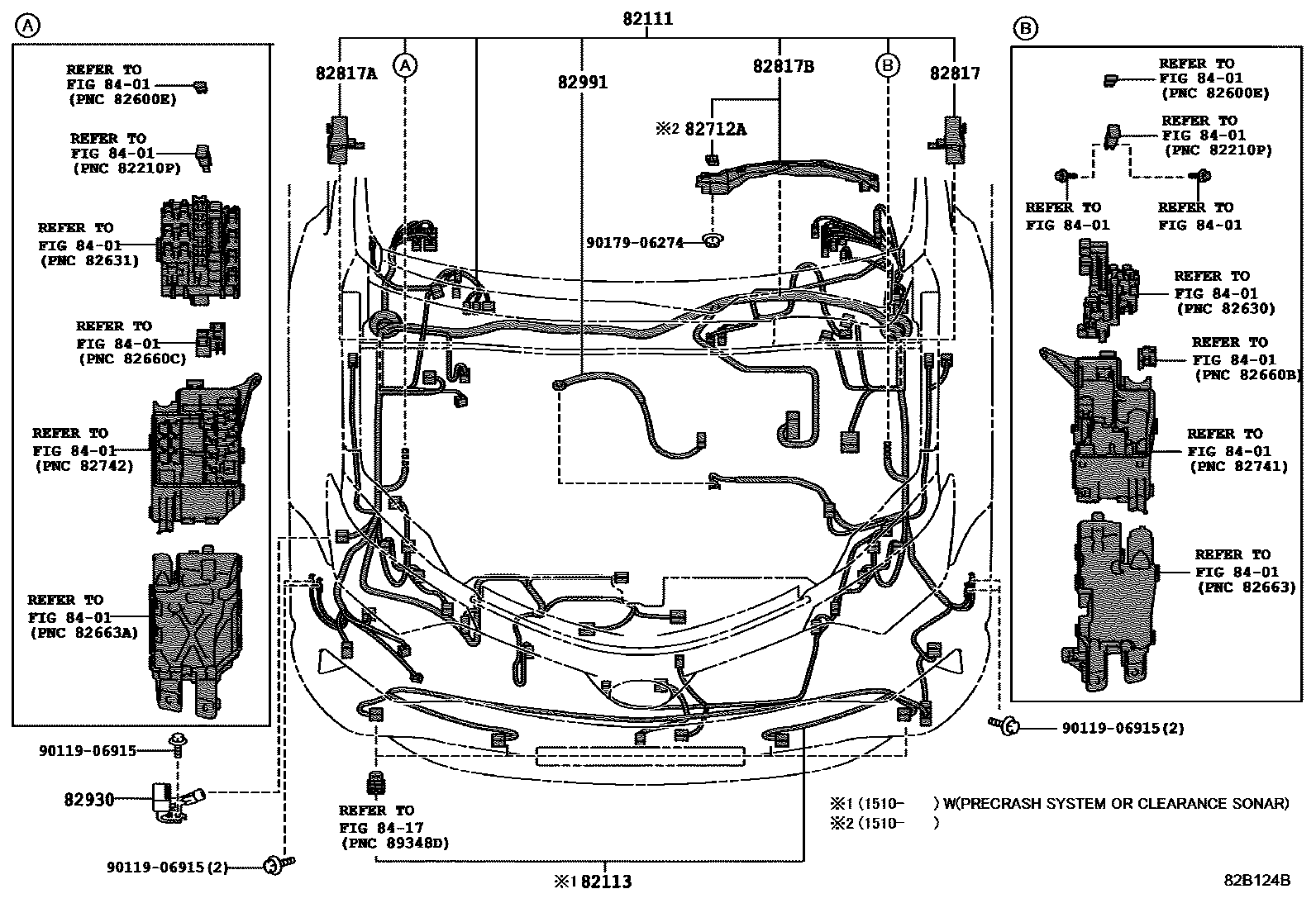

| 82111 | Engine room main wiring harness | 82111-42N90 · 82111-42N91 · 82111-42N92 · 82111-42P00 · 82111-42P01 · 82111-42P02 · 82111-42P10 · 82111-42P11 · 82111-42P12 · 82111-42P20 · 82111-42P21 · 82111-42P22 · 82111-42P30 · 82111-42P31 · 82111-42P32 · 82111-42P60 · 82111-42P61 · 82111-42P62 · 82111-42P70 · 82111-42P71 · 82111-42P72 · 82111-42P73 · 82111-42P80 · 82111-42P81 · 82111-42P82 · 82111-42P90 · 82111-42P91 · 82111-42P92 · 82111-42P93 · 82111-42Q00 · 82111-42Q01 · 82111-42Q02 · 82111-42Q03 · 82111-42Q10 · 82111-42Q11 · 82111-42Q12 · 82111-42Q20 · 82111-42Q21 · 82111-42Q22 · 82111-42Q23 · 82111-42Q30 · 82111-42Q31 · 82111-42Q32 · 82111-42Q33 · 82111-4A750 · 82111-4A751 · 82111-4A752 · 82111-4AA30 · 82111-4AA31 · 82111-4AA32 · 82111-4AD80 · 82111-4AD81 · 82111-4AD82 · 82111-4AD90 · 82111-4AD91 · 82111-4AD92 · 82111-4AE10 · 82111-4AE11 · 82111-4AE12 · 82111-4AE50 · 82111-4AE51 · 82111-4AE52 · 82111-4AE90 · 82111-4AE91 · 82111-4AE92 · 82111-4AJ30 · 82111-4AJ31 · 82111-4AJ32 · 82111-4AM10 · 82111-4AM11 · 82111-4AM12 · 82111-4AM40 · 82111-4AM41 · 82111-4AM42 · 82111-4AM50 · 82111-4AM51 · 82111-4AM52 · 82111-4AM60 · 82111-4AM61 · 82111-4AM62 · 82111-4AM90 · 82111-4AM91 · 82111-4AM92 · 82111-4AN00 · 82111-4AN01 · 82111-4AN02 · 82111-4AN10 · 82111-4AN11 · 82111-4AN12 · 82111-4AN20 · 82111-4AN21 · 82111-4AN22 · 82111-4AN60 · 82111-4AN61 |
| 82112 | Engine room wiring harness No. 2 | 82112-48060 |
| 82113 | Engine room wiring harness No. 3 | 82113-42010 · 82113-42050 |

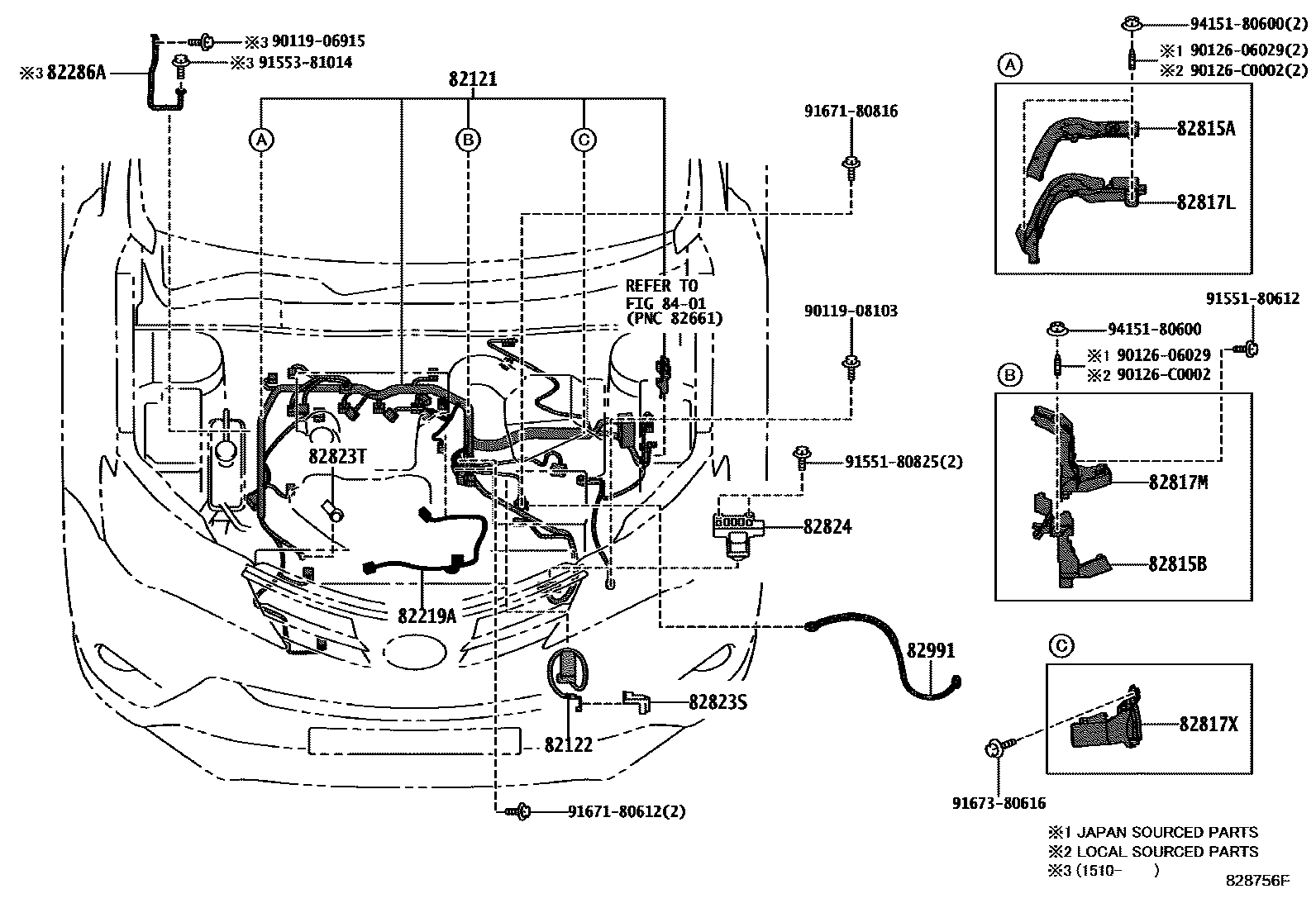

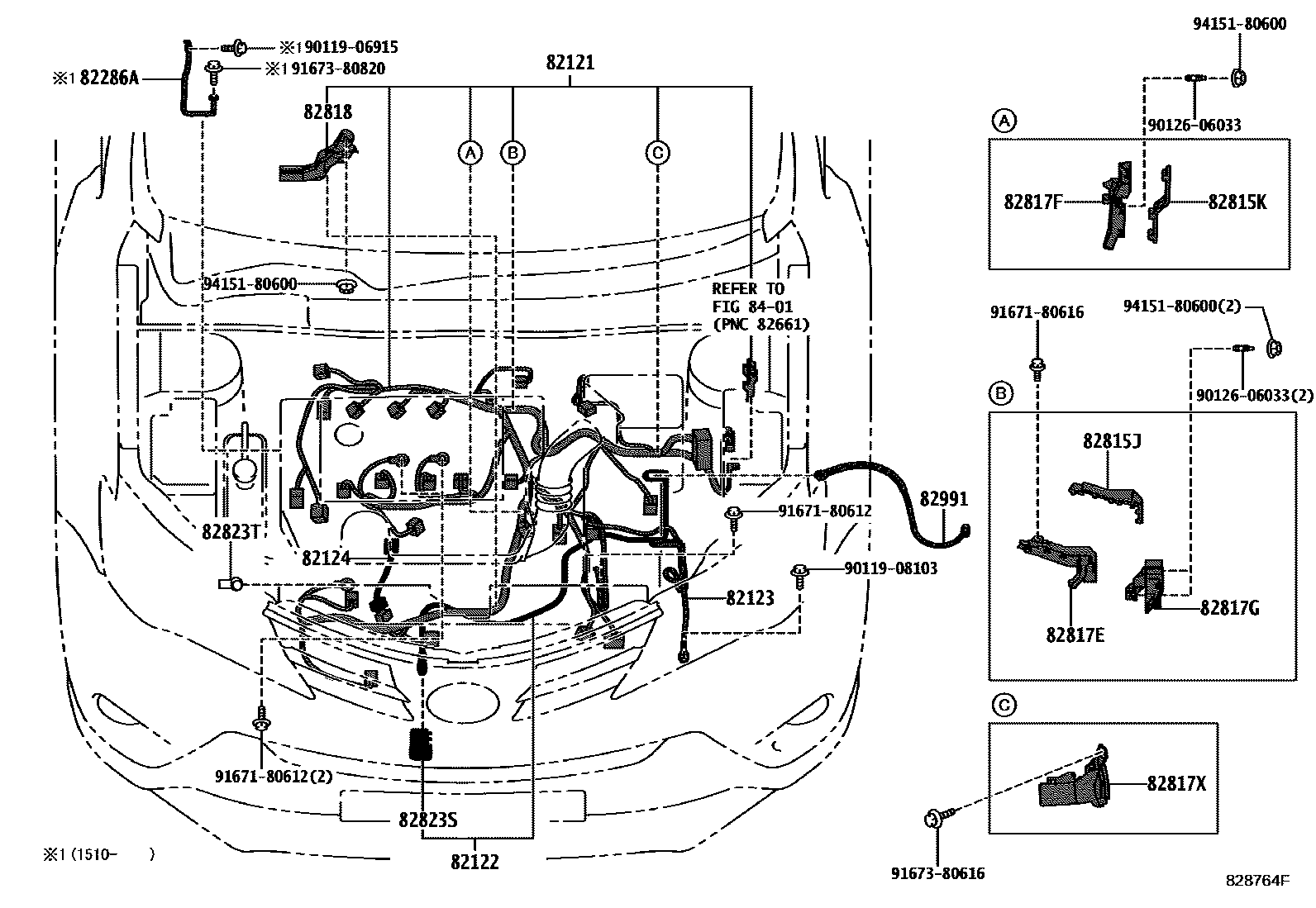

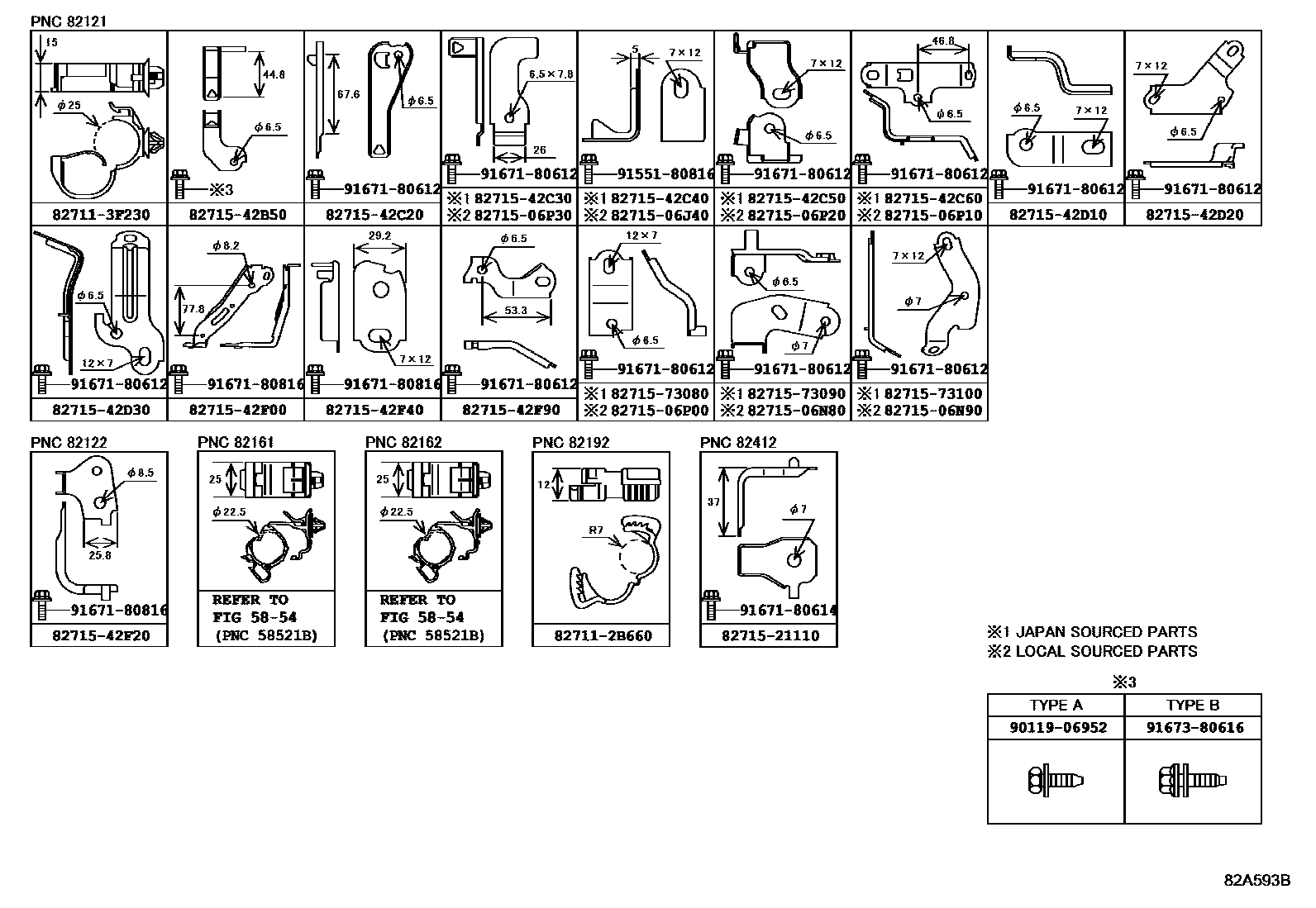

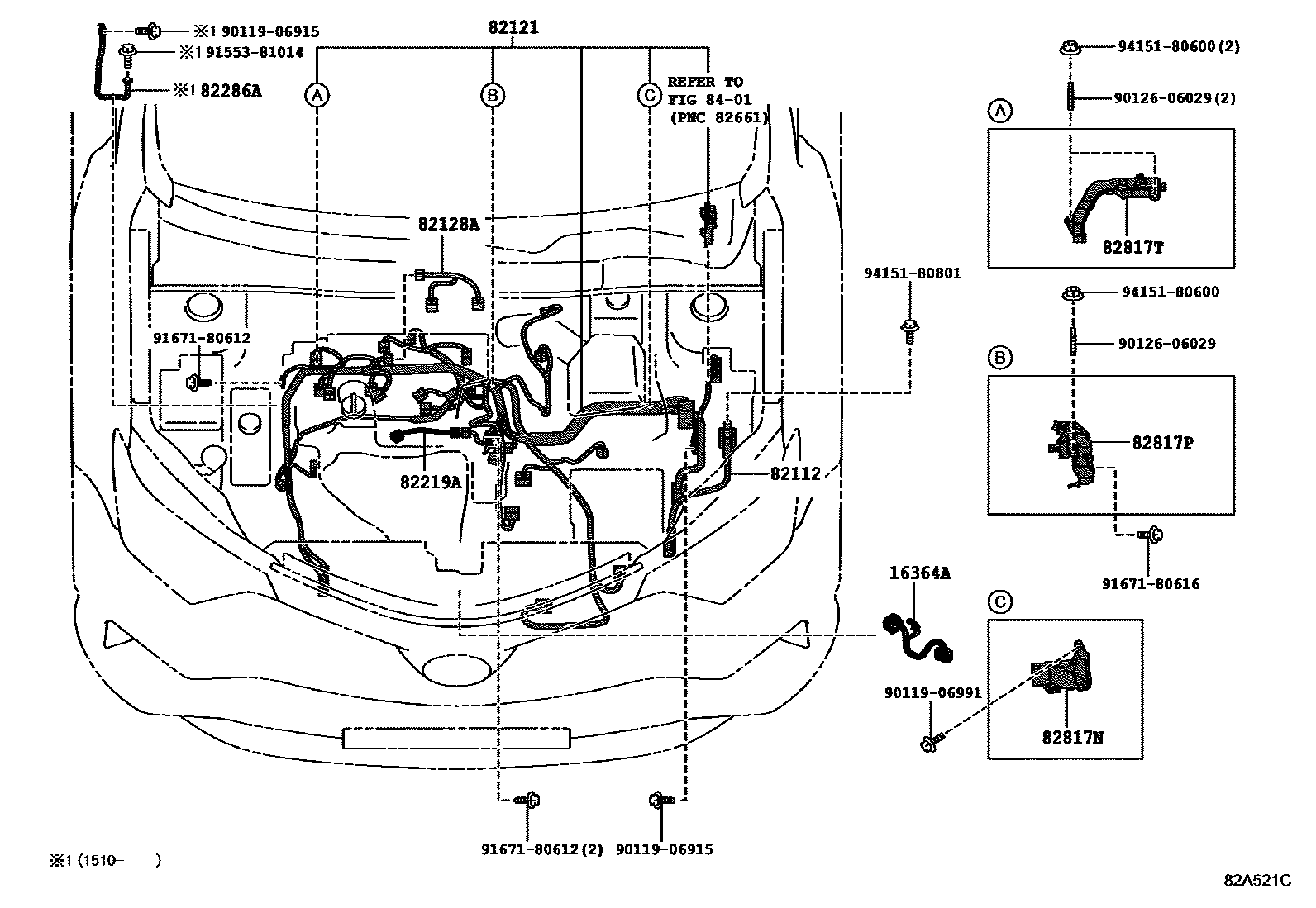

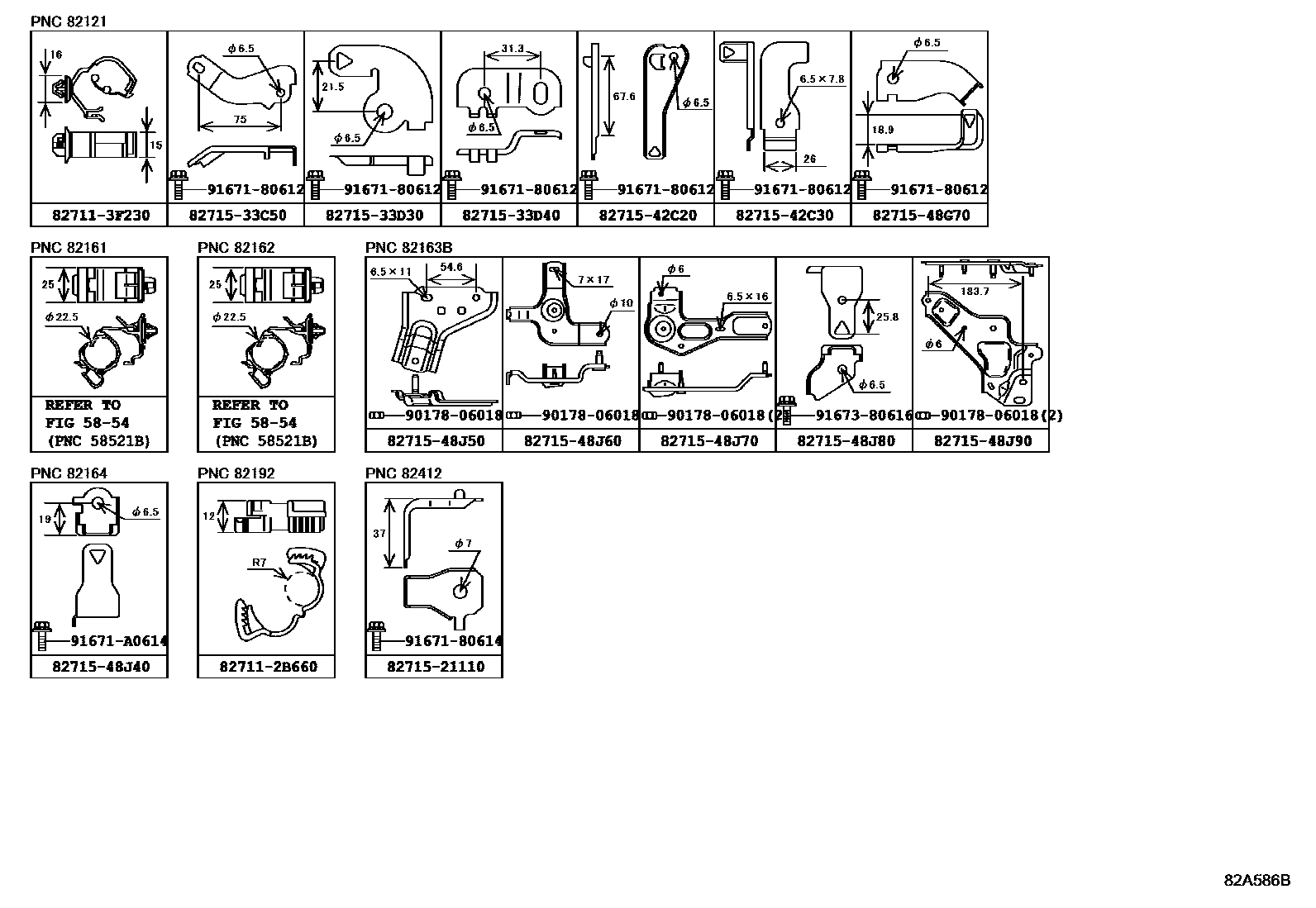

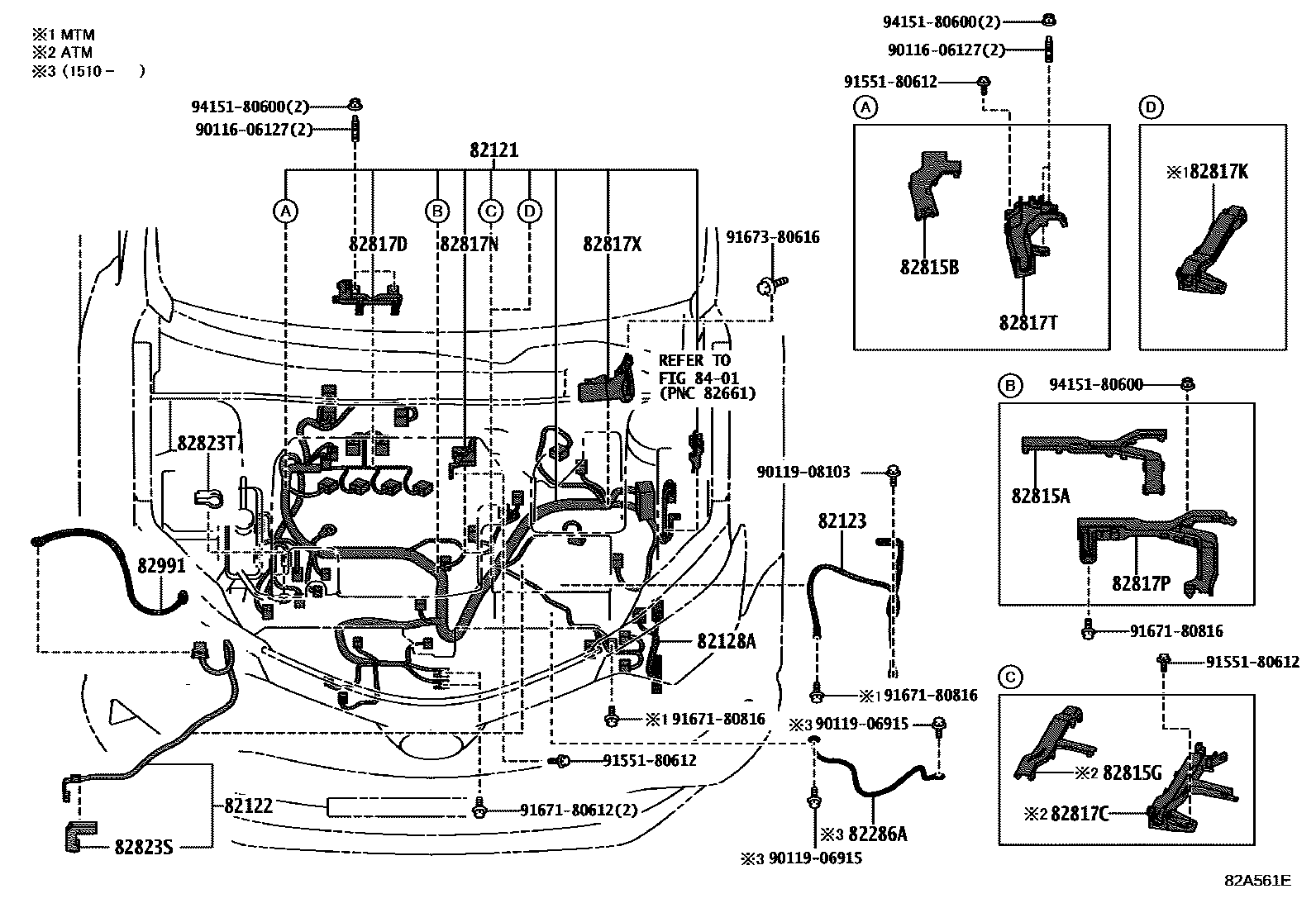

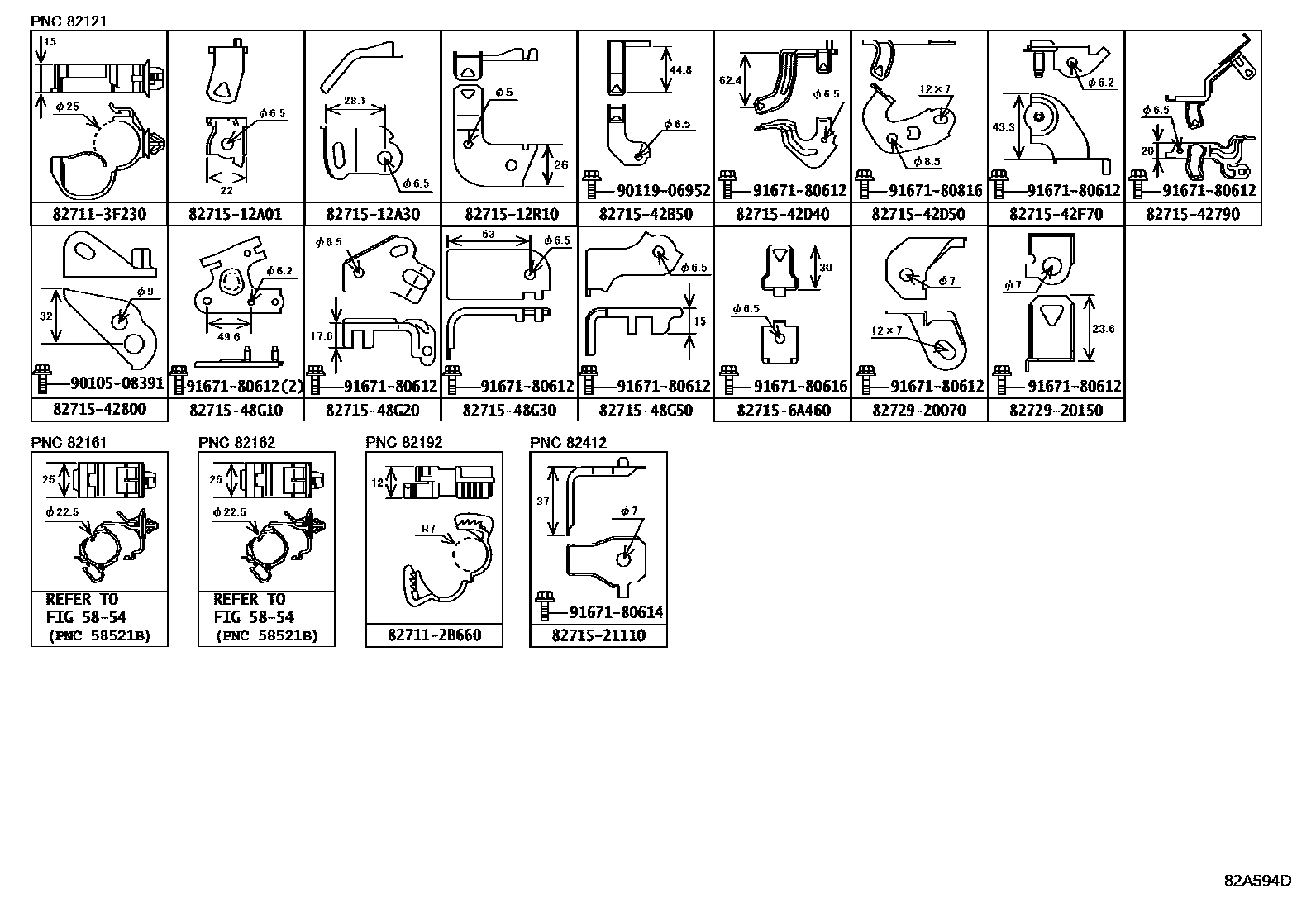

| 82121 | Engine wiring harness | 82121-42C20 · 82121-42C40 · 82121-42D00 · 82121-42D10 · 82121-42D30 · 82121-42D40 · 82121-42D50 · 82121-42D60 · 82121-42E10 · 82121-42E90 · 82121-42F40 · 82121-42F60 · 82121-42F70 · 82121-42G00 · 82121-42G30 |
| 82122 | Engine No. 2 wiring harness | 82122-42090 · 82122-42100 · 82122-42110 |
| 82123 | Engine No. 3 wiring harness | 82123-42240 · 82123-42260 · 82123-42261 · 82123-42280 · 82123-42300 · 82123-42320 · 82123-42330 |
| 82124 | Engine No. 4 wiring harness | 82124-12160 |
| 82128A | Engine wiring harness No. 8 | 82128-33010 |
| 82136 | Dashboard wiring harness | 82136-42010 · 82136-42020 |

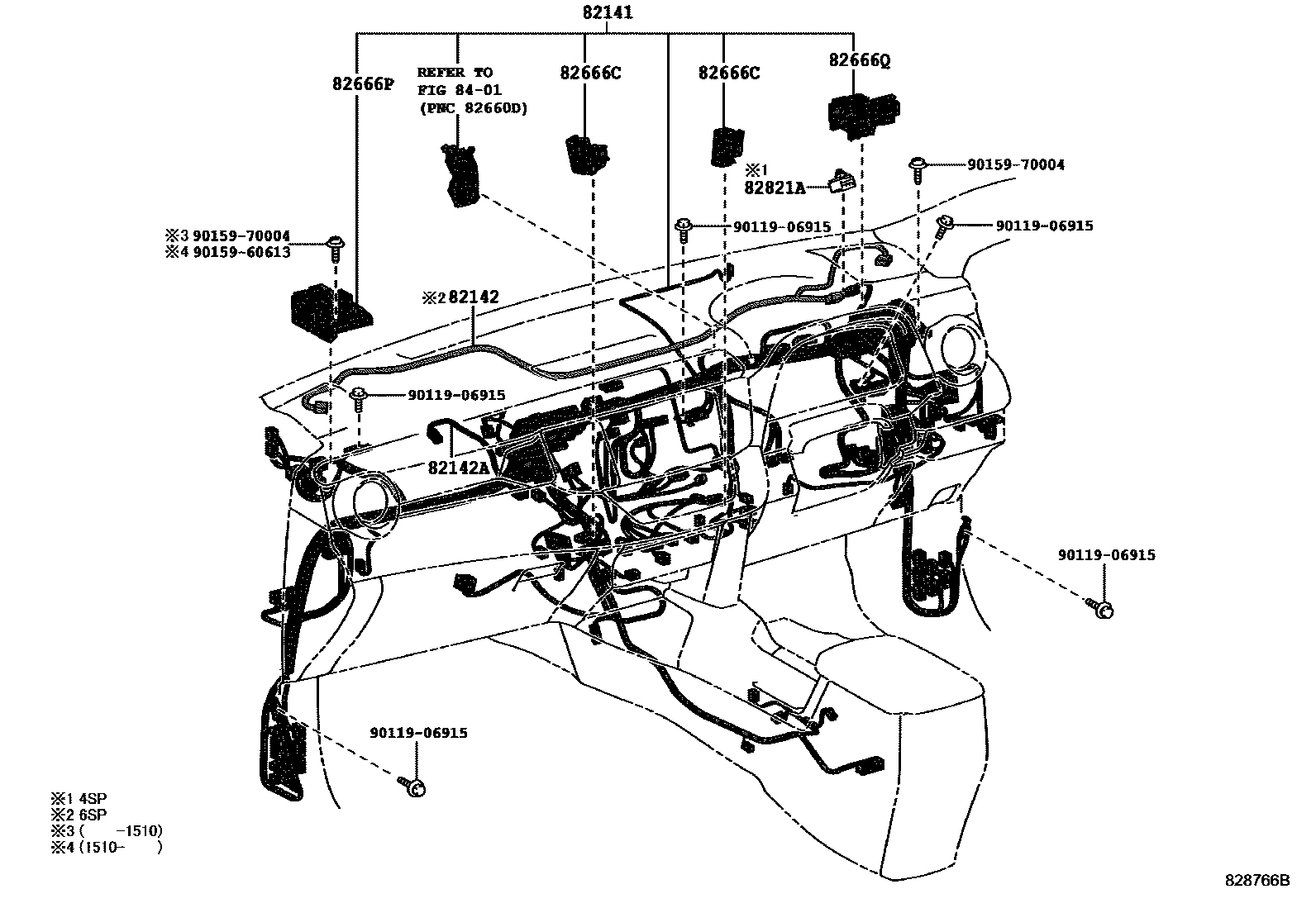

| 82141 | Dashboard wiring harness | 82141-4AE30 · 82141-4AE31 · 82141-4AE32 · 82141-4AE40 · 82141-4AE41 · 82141-4AE42 · 82141-4AL70 · 82141-4AL71 · 82141-4AL72 · 82141-4AL73 · 82141-4AL80 · 82141-4AL81 · 82141-4AL82 · 82141-4AL83 · 82141-4AL90 · 82141-4AL91 · 82141-4AL92 · 82141-4AL93 · 82141-4AM00 · 82141-4AM01 · 82141-4AM02 · 82141-4AM10 · 82141-4AM11 · 82141-4AM12 · 82141-4AM13 · 82141-4AN21 · 82141-4AN22 · 82141-4AN41 · 82141-4AN42 · 82141-4AN70 · 82141-4AN80 · 82141-4AN90 · 82141-4AP00 · 82141-4AP10 · 82141-4AP20 · 82141-4AP21 · 82141-4AP22 · 82141-4AP23 · 82141-4AP30 · 82141-4AP40 · 82141-4AP41 · 82141-4AP42 · 82141-4AP43 · 82141-4AP50 · 82141-4AP51 · 82141-4AP52 · 82141-4AP53 · 82141-4AP70 · 82141-4AP71 · 82141-4AP72 · 82141-4AP80 · 82141-4AP81 · 82141-4AP82 · 82141-4AQ21 · 82141-4AQ22 · 82141-4AQ23 · 82141-4AQ31 · 82141-4AQ32 · 82141-4AQ33 · 82141-4AQ40 · 82141-4AQ41 · 82141-4AQ42 · 82141-4AQ43 · 82141-4AQ50 · 82141-4AQ51 · 82141-4AQ52 · 82141-4AQ80 · 82141-4AQ81 · 82141-4AQ82 · 82141-4AQ90 · 82141-4AQ91 · 82141-4AQ92 · 82141-4AR00 · 82141-4AR01 · 82141-4AR02 · 82141-4AR80 · 82141-4AR90 · 82141-4AS00 · 82141-4AS10 · 82141-4AS20 · 82141-4AS80 · 82141-4AS90 · 82141-4AT00 · 82141-4AT10 · 82141-4AT20 · 82141-4AT30 · 82141-4AT40 · 82141-4AT50 · 82141-4AT60 · 82141-4AT70 · 82141-4AU50 · 82141-4AU51 · 82141-4AU52 · 82141-4AV72 · 82141-4AV80 · 82141-4AV81 · 82141-4AV82 · 82141-4AW10 · 82141-4AW11 · 82141-4AW12 · 82141-4AW20 · 82141-4AW21 · 82141-4AW22 · 82141-4AW30 · 82141-4AW31 · 82141-4AW32 · 82141-4AW60 · 82141-4AW61 · 82141-4AW62 · 82141-4AZ40 · 82141-4AZ41 · 82141-4AZ42 · 82141-4AZ80 · 82141-4AZ81 · 82141-4AZ82 · 82141-4B090 · 82141-4B091 · 82141-4B100 · 82141-4B101 · 82141-4B102 · 82141-4B110 · 82141-4B111 · 82141-4B112 · 82141-4B120 · 82141-4B121 · 82141-4B122 · 82141-4B130 · 82141-4B131 · 82141-4B140 · 82141-4B141 · 82141-4B142 · 82141-4B150 · 82141-4B160 · 82141-4B161 · 82141-4B162 · 82141-4B210 · 82141-4B211 · 82141-4B400 · 82141-4B401 · 82141-4B402 · 82141-4B420 · 82141-4B421 · 82141-4B422 · 82141-4B610 · 82141-4B611 · 82141-4B612 · 82141-4B620 · 82141-4B630 · 82141-4B631 · 82141-4B632 · 82141-4B640 · 82141-4B690 · 82141-4B691 · 82141-4B710 · 82141-4B711 · 82141-4B730 · 82141-4B731 · 82141-4B740 · 82141-4B741 |
| 82142 | Instrument panel wiring harness No. 2 | 82142-42090 · 82142-42110 |
| 82142A | Instrument panel wiring harness No. 2 | 82140-42040 |

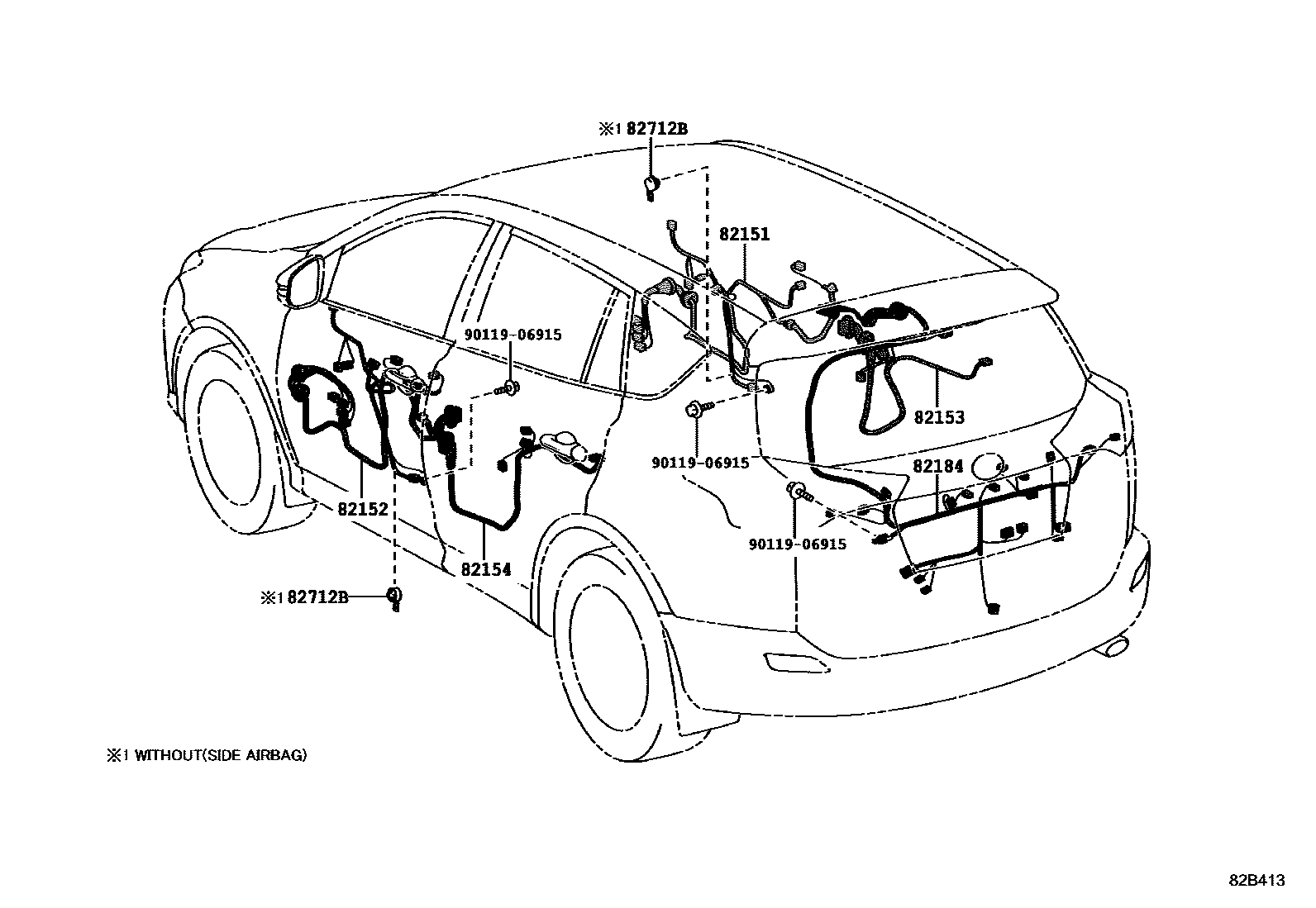

| 82151 | Right front door wiring harness | 82151-42C00 · 82151-42C01 · 82151-42C20 · 82151-42C21 · 82151-42C30 · 82151-42C50 · 82151-42C60 · 82151-42C70 · 82151-42D30 · 82151-42D31 · 82151-42D60 · 82151-42D61 · 82151-42D70 · 82151-42D90 · 82151-42D91 · 82151-42E00 · 82151-42E10 · 82151-42E11 · 82151-42E20 · 82151-42E30 · 82151-42E60 |
| 82152 | Left front door wiring harness | 82152-42B10 · 82152-42B20 · 82152-42B21 · 82152-42B30 · 82152-42B50 · 82152-42B51 · 82152-42B60 · 82152-42B80 · 82152-42C00 · 82152-42C20 · 82152-42C60 · 82152-42C90 · 82152-42C91 · 82152-42D00 · 82152-42D10 · 82152-42D11 · 82152-42D20 · 82152-42D30 · 82152-42D31 · 82152-42D40 · 82152-42D51 · 82152-42D60 · 82152-42D61 · 82152-42D70 · 82152-42D80 |
| 82153 | Rear door wiring harness No. 1 | 82153-42150 · 82153-42160 · 82153-42161 · 82153-42170 · 82153-42171 |
| 82154 | Rear door wiring harness No. 2 | 82154-42030 · 82154-42040 · 82154-42041 · 82154-42050 · 82154-42051 |
| 82161 | floor wiring harness | 82161-42N40 · 82161-42N41 · 82161-42N42 · 82161-42N70 · 82161-42N71 · 82161-42N72 · 82161-42N90 · 82161-42N91 · 82161-42N92 · 82161-42N93 · 82161-42P10 · 82161-42P11 · 82161-42P12 · 82161-42P13 · 82161-42P40 · 82161-42P41 · 82161-42P70 · 82161-42P71 · 82161-42P80 · 82161-42P81 · 82161-42Q30 · 82161-42Q31 · 82161-42Q32 · 82161-42R80 · 82161-42R81 · 82161-42R82 · 82161-42S00 · 82161-42S01 · 82161-42S02 · 82161-42S20 · 82161-42S21 · 82161-42S22 · 82161-42W30 · 82161-42W31 · 82161-42W32 · 82161-42W90 · 82161-42W91 · 82161-42W92 · 82161-42X40 · 82161-42X41 · 82161-42X42 · 82161-42Y30 · 82161-42Y31 · 82161-42Y32 · 82161-42Y91 · 82161-42Y92 |
| 82162 | Floor wiring harness No. 2 | 82162-42A60 · 82162-42A61 · 82162-42A70 · 82162-42A71 · 82162-42A72 · 82162-42A80 · 82162-42A81 · 82162-42A82 · 82162-42A90 · 82162-42A91 · 82162-42A92 · 82162-42B00 · 82162-42B01 · 82162-42B02 · 82162-42B70 · 82162-42B71 · 82162-42B72 · 82162-42B80 · 82162-42B81 · 82162-42B82 · 82162-42B90 · 82162-42B91 · 82162-42B92 · 82162-42C30 · 82162-42C31 · 82162-42C32 · 82162-42C50 · 82162-42C51 · 82162-42C52 · 82162-42C60 · 82162-42C61 · 82162-42C62 |
| 82163B | No. 5 floor wiring harness | 82165-42070 · 82165-42080 |
| 82164 | Frame wiring harness set | 82164-42040 · 82164-42050 · 82164-42060 · 82164-42070 · 82164-42080 · 82164-42090 · 82164-42100 · 82164-42130 · 82164-42140 · 82164-42150 |
| 82169 | No. 3 frame wiring harness | 82169-42020 |
| 8216A | No. 7 floor wiring harness | 8216A-42010 |
| 82171 | Roof No. 1 wiring harness | 82171-42390 · 82171-42570 · 82171-42580 · 82171-42590 · 82171-42591 · 82171-42600 · 82171-42620 · 82171-42630 · 82171-42650 · 82171-42660 · 82171-42661 · 82171-42670 · 82171-42680 · 82171-42700 · 82171-42710 · 82171-42720 · 82171-42730 · 82171-42731 · 82171-42750 · 82171-42830 · 82171-42840 · 82171-42850 · 82171-42A20 · 82171-42A50 · 82171-42A51 · 82171-42A90 · 82171-42B00 · 82171-42B10 · 82171-42B11 · 82171-42B20 · 82171-42B21 · 82171-42B60 · 82171-42B61 · 82171-42B80 · 82171-42C10 · 82171-42C11 · 82171-42C20 · 82171-42C30 · 82171-42C31 · 82171-42C40 · 82171-42C41 · 82171-42C50 · 82171-42D40 · 82171-42D41 |
| 82181 | Luggage No. 1 wiring harness | 82181-42010 · 82181-42030 · 82181-42031 · 82181-42090 · 82181-42091 · 82181-42100 · 82181-42101 · 82181-42110 · 82181-42111 · 82181-42120 · 82181-42121 |
| 82182 | Luggage No. 2 wiring harness | 82182-42010 · 82182-42020 · 82182-42030 · 82182-42040 · 82182-42041 · 82182-42050 · 82182-42051 · 82182-42060 · 82182-42061 · 82182-42070 · 82182-42071 · 82182-42100 · 82182-42120 |
| 82183 | Luggage No. 3 wiring harness | 82183-42010 · 82183-42020 · 82183-42021 · 82183-42022 · 82183-42030 · 82183-42031 · 82183-42032 · 82183-42040 · 82183-42110 |
| 82184 | Rear door No. 1 wiring harness | 82184-42450 · 82184-42451 · 82184-42460 · 82184-42461 · 82184-42470 · 82184-42471 · 82184-42480 · 82184-42481 · 82184-42482 · 82184-42490 · 82184-42491 · 82184-42500 · 82184-42501 · 82184-42510 · 82184-42520 · 82184-42521 · 82184-42530 · 82184-42570 · 82184-42571 · 82184-42590 · 82184-42610 · 82184-42611 · 82184-42670 · 82184-42680 · 82184-42681 |

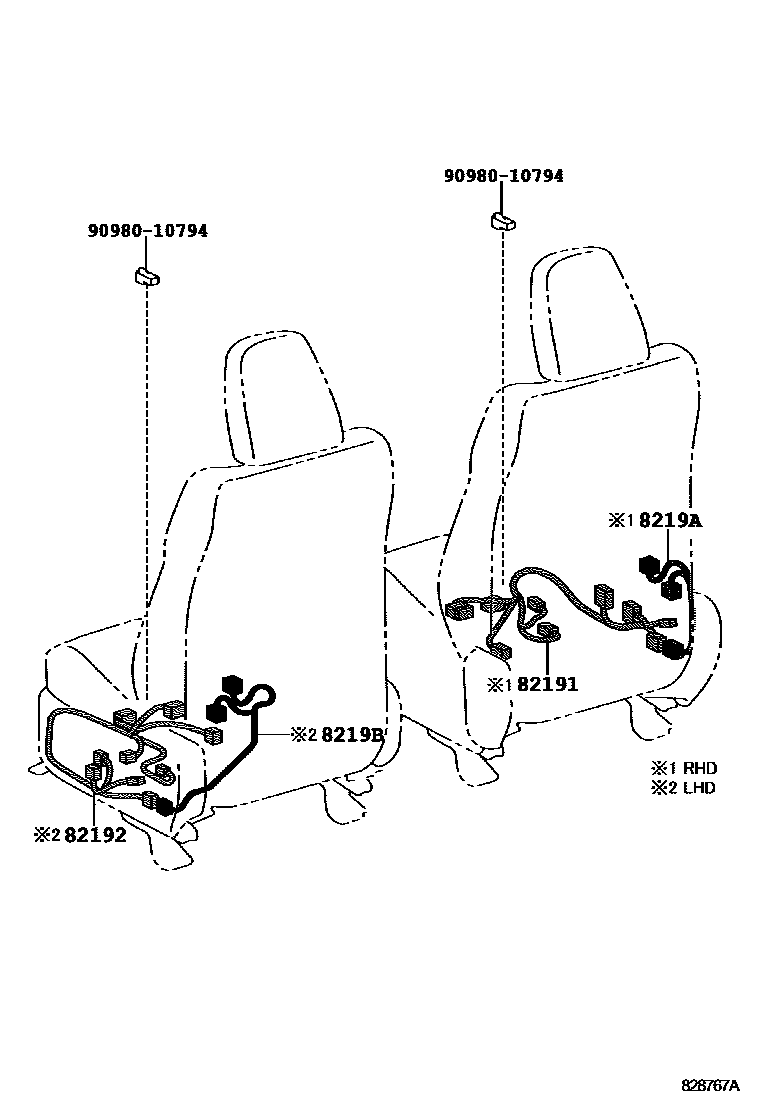

| 82191 | Front right seat wiring harness | 82191-42030 · 82191-42080 |
| 82192 | Front left seat wiring harness | 82192-42040 · 82192-42060 · 82192-42070 · 82192-42190 |
| 8219A | Wire harness No. 2, right side of front seat | 8219A-42010 |
| 8219B | Wire harness No. 2, left side of front seat | 8219B-42010 |
| 82219A | sensor harness | 82219-06020 · 82219-06040 · 82219-06060 · 82219-33060 · 82219-33090 · 82219-73010 |
| 82284 | Ground wire | 82284-42030 |
| 82286A | Line 2 | 82286-42010 · 82286-42020 · 82286-42040 |
| 82412 | Fuel gauge wiring harness | 82412-42070 · 82412-42130 · 82412-42140 · 82412-42150 |
| 82666A | Connector holder No. 2 | 82666-42320 |
| 82666B | No. 3 connector holder | 82666-42330 |
| 82666C | No. 4 connector holder | 82666-42340 |
| 82666D | No. 5 connector holder | 82666-42380 |
| 82666E | No. 6 connector holder | 82666-42390 |
| 82666F | No. 7 connector holder | 82666-42300 |
| 82666G | No. 8 connector holder | 82666-42420 · 82666-42440 |
| 82666L | No. 9 connector holder | 82666-42410 |
| 82666N | No. 10 connector holder | 82666-42290 · 82666-42430 |
| 82666P | No. 11 Connector Block | 82666-42360 |
| 82666Q | No. 12 connector holder | 82666-42370 |
| 82666S | No. 13 connector holder | 82666-60220 |
| 82666T | No. 14 connector socket | 82666-20160 |
| 82666V | No. 15 connector holder | 82666-58050 |

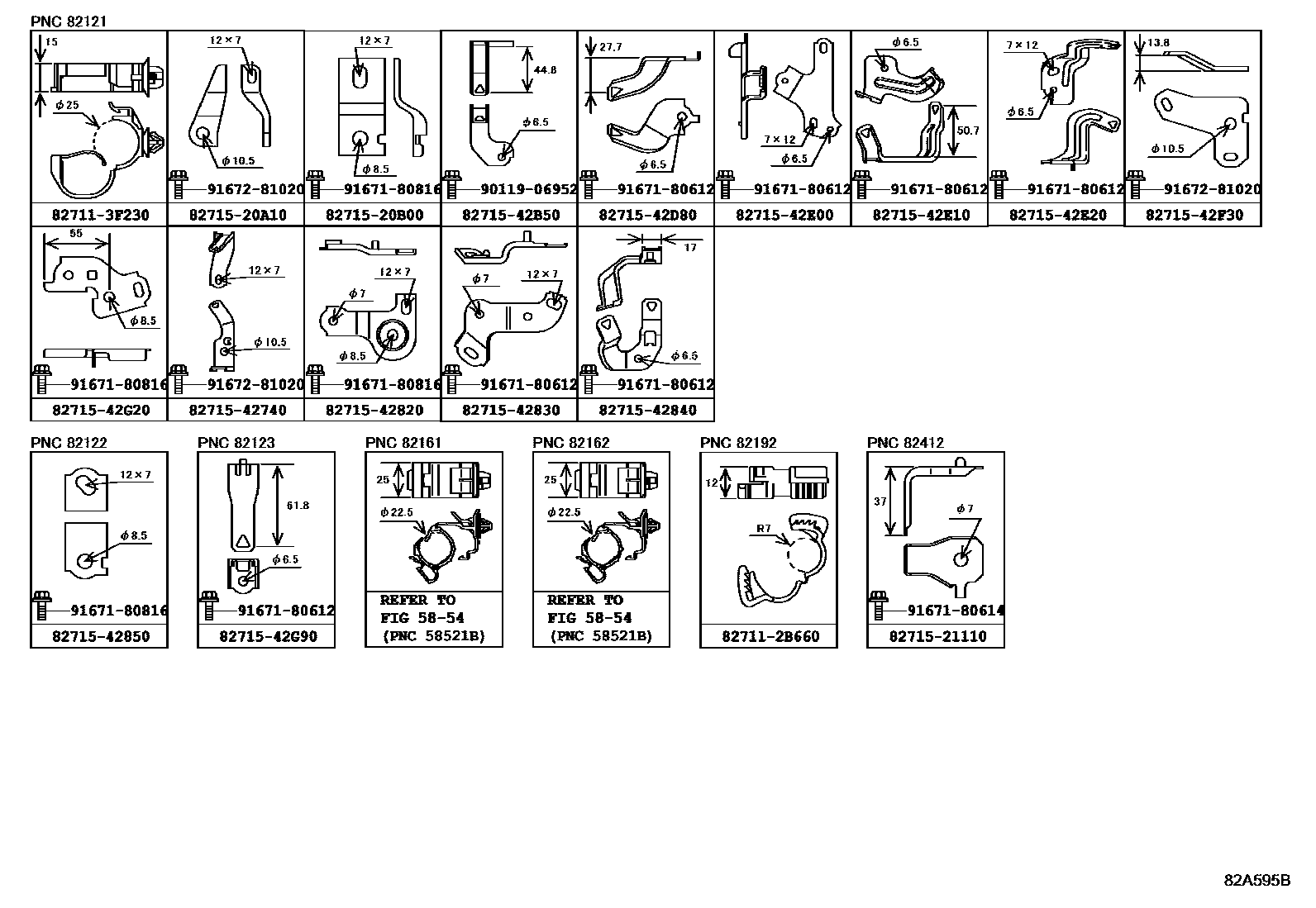

| 82712A | Wire harness bracket | 82712-33190 |
| 82712B | Wire harness bracket | 82712-28290 |
| 82815A | Wiring harness protector cover | 82815-42040 · 82815-42080 |
| 82815B | Wiring harness protector cover | 82815-42050 · 82815-42100 · 82815-42150 · 82815-42160 |
| 82815G | No. 5 wire harness protector cover | 82815-42090 |
| 82815J | No. 7 wire harness protector cover | 82815-12510 |
| 82815K | No. 8 wire harness protector cover | 82815-12530 · 82815-42160 |
| 82817 | No. 1 wire harness protection device | 82817-42750 |
| 82817A | No. 2 wire harness protection device | 82817-42760 |
| 82817B | No. 3 wire harness protection device | 82817-42460 · 82817-78010 |
| 82817C | No. 4 wire harness protection device | 82817-42640 |
| 82817D | No. 5 wire harness protection device | 82817-42670 · 82817-48M00 |
| 82817E | No. 6 wire harness protection device | 82817-12K80 |
| 82817F | No. 7 wire harness protection device | 82817-12L00 · 82817-42B10 · 82817-48C80 · 82817-48M30 |
| 82817G | No. 8 wire harness protection device | 82817-42740 |
| 82817J | No. 9 wire harness protection device | 82817-42470 |
| 82817K | No. 10 wire harness protection device | 82817-42510 |
| 82817L | No. 11 wire harness protection device | 82817-42580 |
| 82817M | No. 12 wire harness protection device | 82817-42590 · 82817-42B00 |
| 82817N | No. 13 wire harness protection device | 82817-42501 · 82817-48L10 |
| 82817P | No. 14 wire harness protection device | 82817-42630 · 82817-48L20 |
| 82817T | No. 15 wire harness protection device | 82817-42650 · 82817-48L30 |
| 82817X | No. 17 wire harness protection device | 82817-42520 |
| 82818 | No. 2 wire harness protection device | 82817-42850 |
| 82821A | Connector cover | 82821-42020 |
| 82821Y | Connector cover | 82814-42030 |
| 82823S | starter terminal cover | 82823-30120 · 82823-42020 |
| 82823T | Generator terminal cover | 82823-22050 |
| 82824 | Harness connector | 82824-33360 |
| 82930 | No. 1 condenser wire harness assembly | 82930-42010 |
| 82991 | Fuse repair line | 82991-42040 · 82991-42050 · 82991-42060 |
| G9221C | Inverter top cover | G9221-33010 |
