Toyota RAV4 后视镜 — Figure 8701

Toyota RAV4 EPC diagram 8701, 后视镜, with 1 images and 19 PNC and OE references.

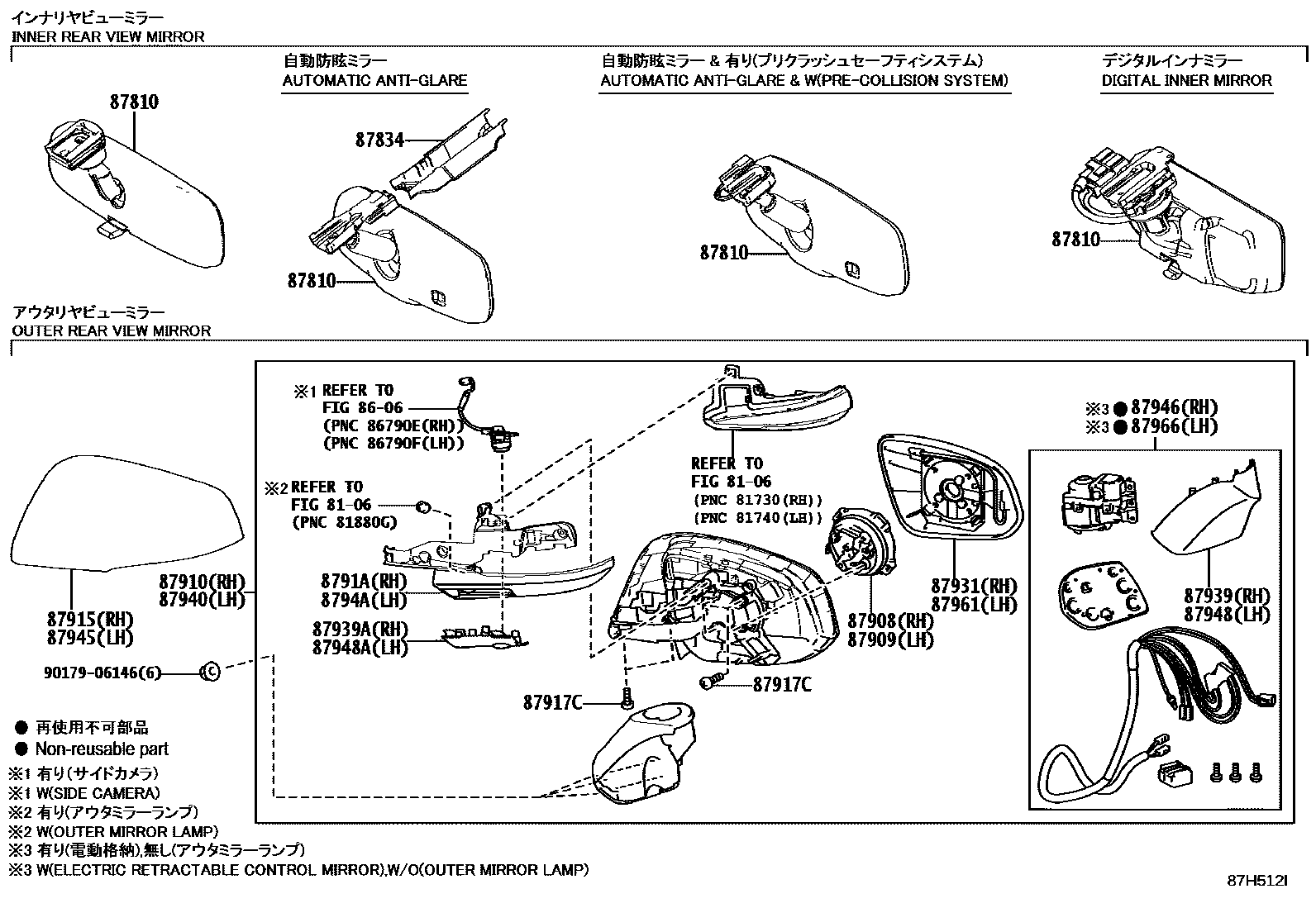

Toyota RAV4 后视镜 EPC diagram — 87H512I
后视镜 — 87H512I (201811 – 999999)

PNC and OE references

PNCPart nameOE numbers
87810Interior rearview mirror assembly87810-0R120 · 87810-0R121 · 87810-0WK00 · 87810-0WQ10 · 87810-0WZ20 · 87810-28140 · 87840-0W130 · 87840-0W140
87834Interior rearview mirror stay fixing cover87818-76010
87908Right exterior rearview mirror actuator assembly87908-42E71 · 87908-42M50
87909Left exterior rearview mirror actuator assembly87908-42E71 · 87908-42M50
87910Right exterior rearview mirror assembly87910-42E90 · 87910-42E91 · 87910-42E92 · 87910-42F00 · 87910-42F01 · 87910-42F10 · 87910-42F11 · 87910-42F20 · 87910-42F21 · 87910-42F22 · 87910-42F30 · 87910-42F31 · 87910-42F40 · 87910-42F50 · 87910-42F51 · 87910-42F52 · 87910-42F60 · 87910-42F61 · 87910-42F70 · 87910-42F80 · 87910-42F81 · 87910-42G00 · 87910-42G01 · 87910-42K60 · 87910-42K61 · 87910-42K70 · 87910-42K71 · 87910-42L00 · 87910-42L10 · 87910-42L30 · 87910-42L31 · 87910-42L40 · 87910-42L41 · 87910-42L90 · 87910-42M00 · 87910-42M10 · 87910-42M20 · 87910-42M30 · 87910-42M50 · 87910-42M60 · 87910-42M80
87915Right exterior rearview mirror cover87915-42200-A0 · 87915-42200-A1 · 87915-42200-A2 · 87915-42200-B0 · 87915-42200-B1 · 87915-42200-B2 · 87915-42200-C0 · 87915-42200-C1 · 87915-42200-C2 · 87915-42200-D0 · 87915-42200-D2 · 87915-42200-E0 · 87915-42200-G0 · 87915-42200-J0 · 87915-42200-J1 · 87915-42200-J2 · 87915-42200-J3
87917CExterior rearview mirror screws87917-15010
8791ARight exterior rearview mirror cover No. 28791B-42E40 · 8791B-42E50
87931Right exterior rearview mirror87931-42E90 · 87931-42F00 · 87931-42F10 · 87931-42F20 · 87931-42F30 · 87931-42F50 · 87931-42F60 · 87931-42G00
87939Right exterior rearview mirror hole cover87939-42E30 · 87939-42F50
87939ARight exterior rearview mirror hole cover87939-42E50 · 87939-42E60 · 87939-42L20
87940Left exterior rearview mirror assembly87940-42E60 · 87940-42E61 · 87940-42E62 · 87940-42E70 · 87940-42E71 · 87940-42E80 · 87940-42E81 · 87940-42E90 · 87940-42E91 · 87940-42E92 · 87940-42F00 · 87940-42F01 · 87940-42F10 · 87940-42F20 · 87940-42F21 · 87940-42F22 · 87940-42F30 · 87940-42F31 · 87940-42F40 · 87940-42F70 · 87940-42F71 · 87940-42F80 · 87940-42F81 · 87940-42K50 · 87940-42K51 · 87940-42K60 · 87940-42K61 · 87940-42K90 · 87940-42L00 · 87940-42L20 · 87940-42L21 · 87940-42L30 · 87940-42L31 · 87940-42L80 · 87940-42L90 · 87940-42M00 · 87940-42M10 · 87940-42M20 · 87940-42M40 · 87940-42M70 · 87940-42M80
87945Left exterior rearview mirror cap87945-42200-A0 · 87945-42200-A1 · 87945-42200-A2 · 87945-42200-B0 · 87945-42200-B1 · 87945-42200-B2 · 87945-42200-C0 · 87945-42200-C1 · 87945-42200-C2 · 87945-42200-D0 · 87945-42200-D2 · 87945-42200-E0 · 87945-42200-G0 · 87945-42200-J0 · 87945-42200-J1 · 87945-42200-J2 · 87945-42200-J3
87946Right exterior rearview mirror retractor00000-00000 · 87946-42F00 · 87946-42F80
87948Left exterior rearview mirror hole cover87948-42E00 · 87948-42F20
87948ALeft exterior rearview mirror hole cover87948-42E20 · 87948-42E30 · 87948-42L10
8794ANo. 2 left exterior rearview mirror cap8794B-42E10 · 8794B-42E20
87961Left exterior rearview mirror87961-42E60 · 87961-42E70 · 87961-42E80 · 87961-42E90 · 87961-42F00 · 87961-42F20 · 87961-42F30 · 87961-42F80
87966Left exterior rearview mirror retractor00000-00000 · 87966-42E70 · 87966-42F80
