Toyota RAV4 倒车影像和摄像头 — Figure 8606

Toyota RAV4 EPC diagram 8606, 倒车影像和摄像头, with 2 images and 6 PNC and OE references.

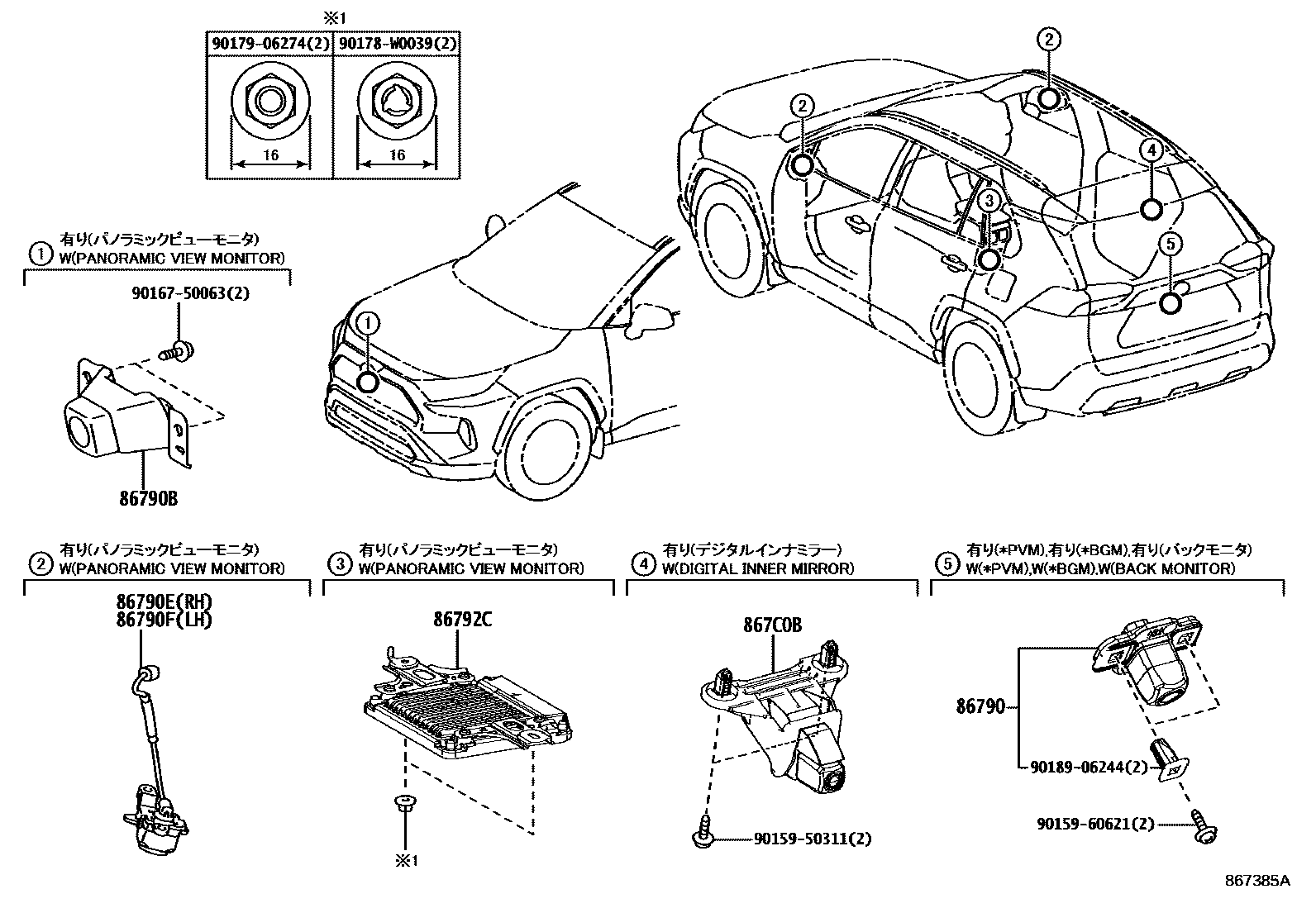

Toyota RAV4 倒车影像和摄像头 EPC diagram — 867385A
倒车影像和摄像头 — 867385A (201811 – 202210)

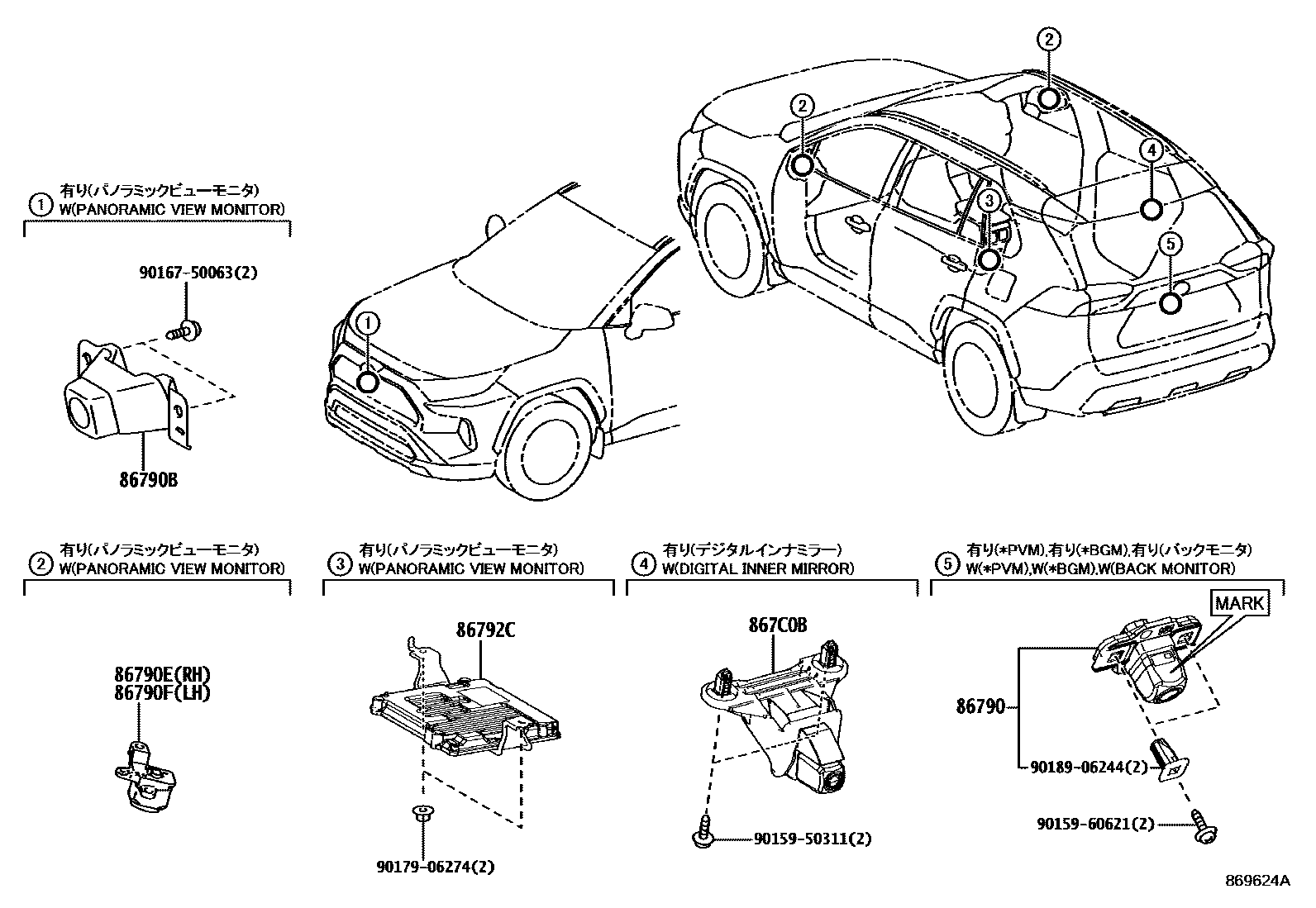

Toyota RAV4 倒车影像和摄像头 EPC diagram — 869624A
倒车影像和摄像头 — 869624A (202210 – 999999)

PNC and OE references

PNCPart nameOE numbers
86790Reversing image camera assembly86790-42120 · 86790-42250 · 86790-42310 · 86790-42311 · 86790-42320 · 86790-42480 · 86790-42481 · 867B0-42030 · 867B0-42090 · 867B0-42110 · 867B0-42111 · 867B0-42112 · 867B0-42113 · 867B0-42121
86790BFront image camera assembly86790-42130 · 86790-42140 · 86790-42280 · 86790-42281 · 86790-42290 · 86790-42291 · 86790-42340 · 86790-42350 · 86790-42390 · 86790-42510 · 86790-42511 · 86790-42520 · 86790-42521 · 86790-42540 · 86790-42541
86790ERight image camera assembly86790-42270 · 86790-42271 · 86790-42370 · 86790-42500 · 86790-42501 · 86790-48160
86790FLeft image camera assembly86790-42260 · 86790-42261 · 86790-42360 · 86790-42490 · 86790-42491 · 86790-48150
86792CParking assist ECU86792-42060 · 86792-42070 · 86792-42071 · 86792-42072 · 86792-42100 · 86792-42110 · 86792-42120 · 86792-42121 · 86792-42122 · 86792-42130 · 86792-42131 · 86792-42132 · 86792-42240 · 86792-42250 · 86792-42260 · 86792-42270 · 86792-42280 · 86792-42281 · 86792-42282 · 86792-42430 · 86792-42431 · 86792-42540 · 86792-42541 · 86792-42560 · 86792-42561 · 86792-42580 · 86792-42581 · 86792-42590 · 86792-42591
867C0BInterior rearview mirror rear image camera assembly867C0-42010 · 867C0-42020 · 867C0-42030 · 867C0-42040
