Toyota RAV4 收音机、放大器和冷凝器 — Figure 8601

Toyota RAV4 EPC diagram 8601, 收音机、放大器和冷凝器, with 3 images and 9 PNC and OE references.

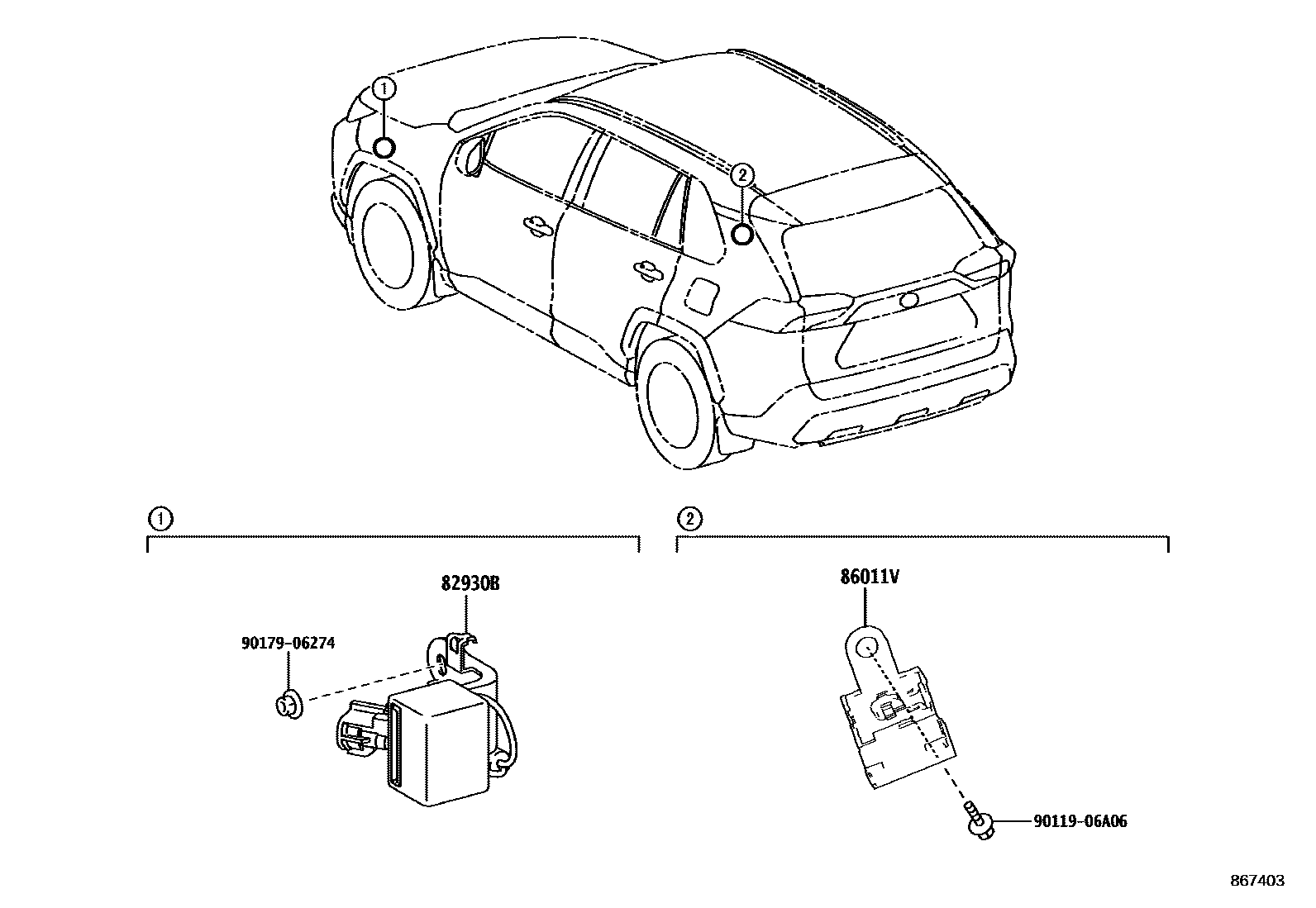

Toyota RAV4 收音机、放大器和冷凝器 EPC diagram — 867403
收音机、放大器和冷凝器 — 867403 (201811 – 999999)

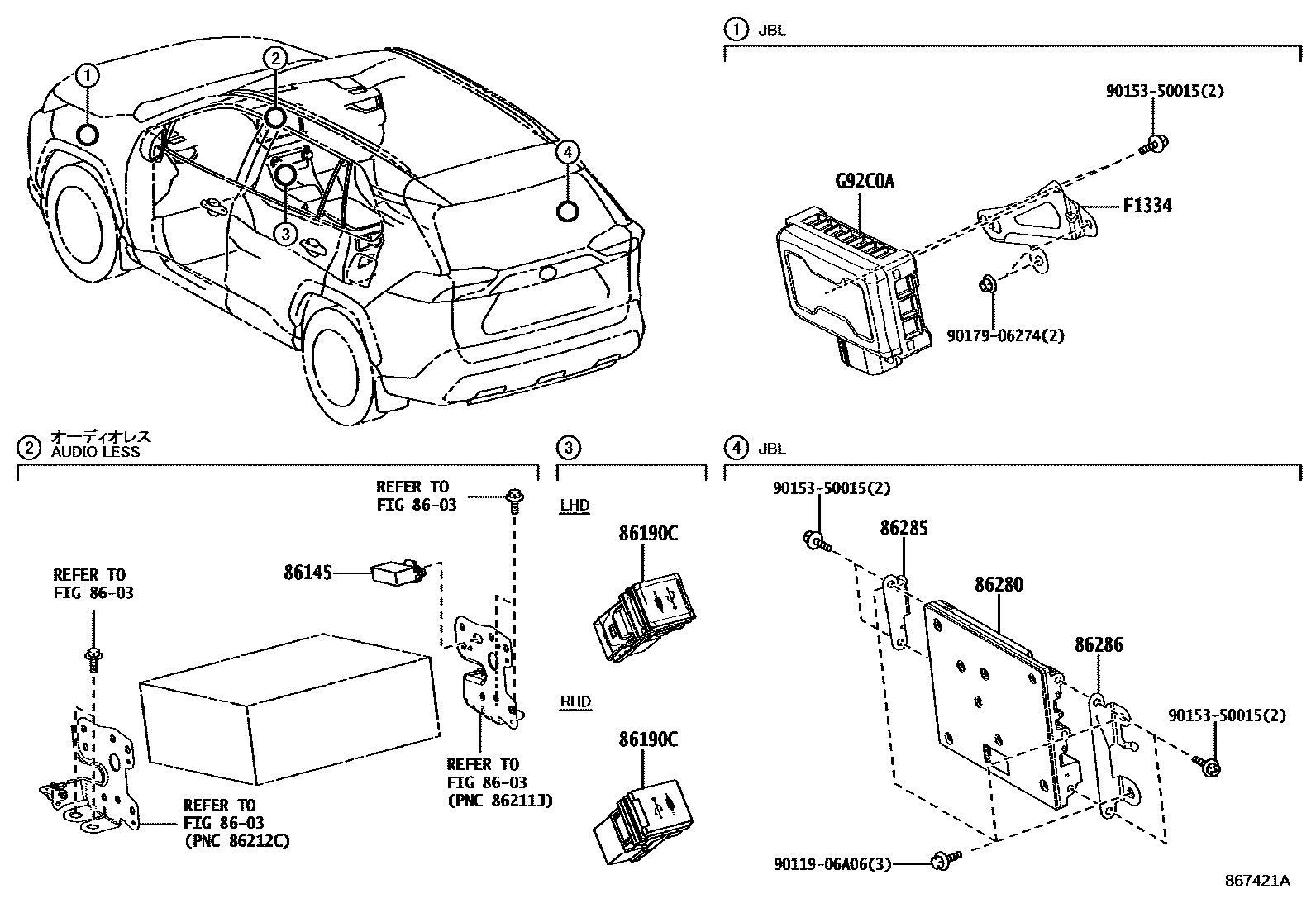

Toyota RAV4 收音机、放大器和冷凝器 EPC diagram — 867421A
收音机、放大器和冷凝器 — 867421A (201811 – 202210)
Toyota RAV4 收音机、放大器和冷凝器 EPC diagram — 869593
收音机、放大器和冷凝器 — 869593 (202210 – 999999)

PNC and OE references

PNCPart nameOE numbers
82930BCondenser assembly wiring harness82930-42020
86011Vradio settings phase modulator90980-04189
86145Antenna connector86145-52010
86190CStereo socket connector assembly No. 100000-00000 · 86190-12040 · 86190-34010 · 86190-42030 · 86190-42031
86280Stereo parts amplifier assembly86280-42060 · 86280-42100
86285Amplifier Stand No. 186285-42040
86286Amplifier Stand No. 286286-42040
F1334Converter No. 1 control bracketF1334-42020
G92C0AConverter assembly for vehicles operating under economic operating conditionsG92C0-30020
