Toyota RAV4 车内灯 — Figure 8121

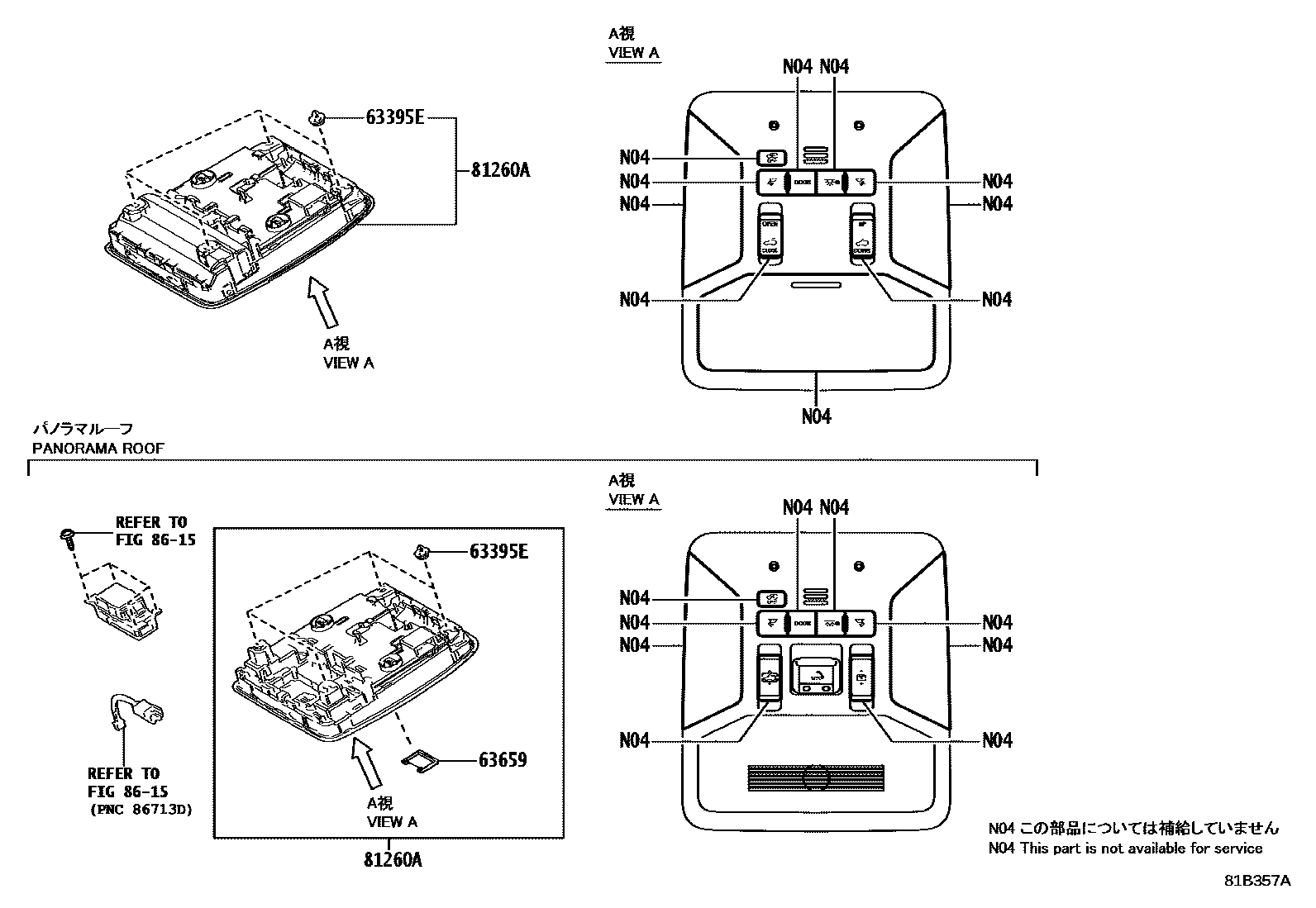

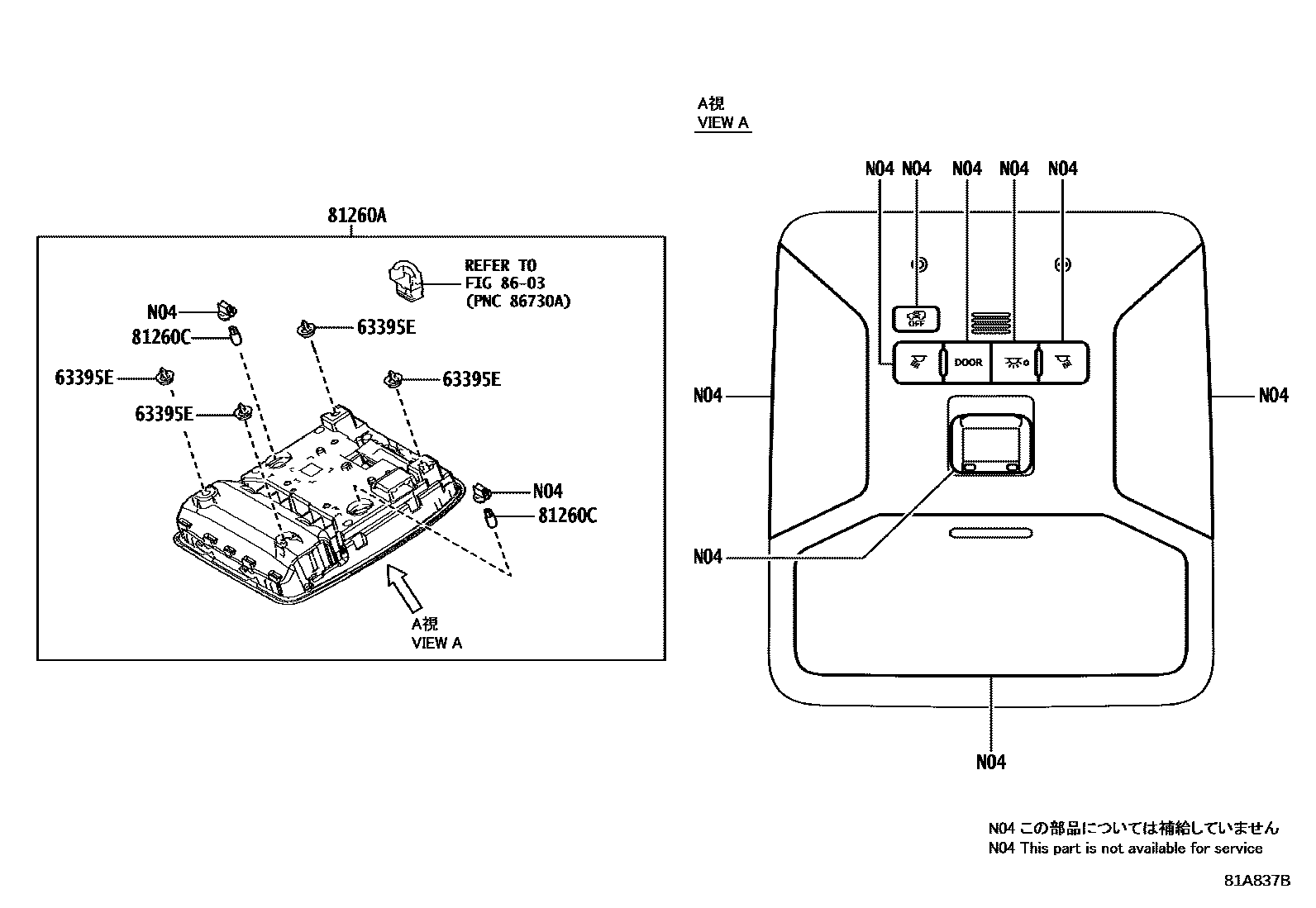

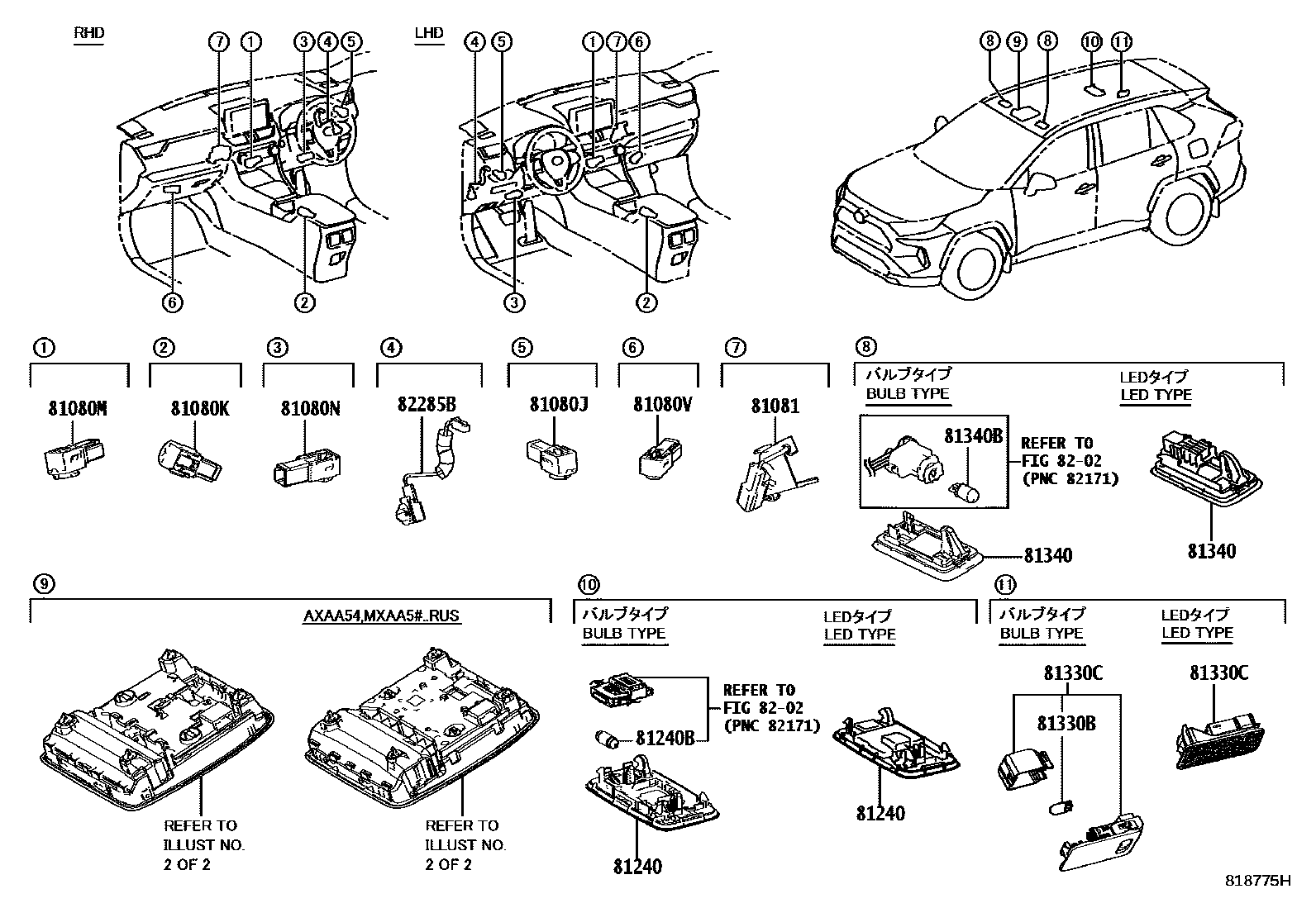

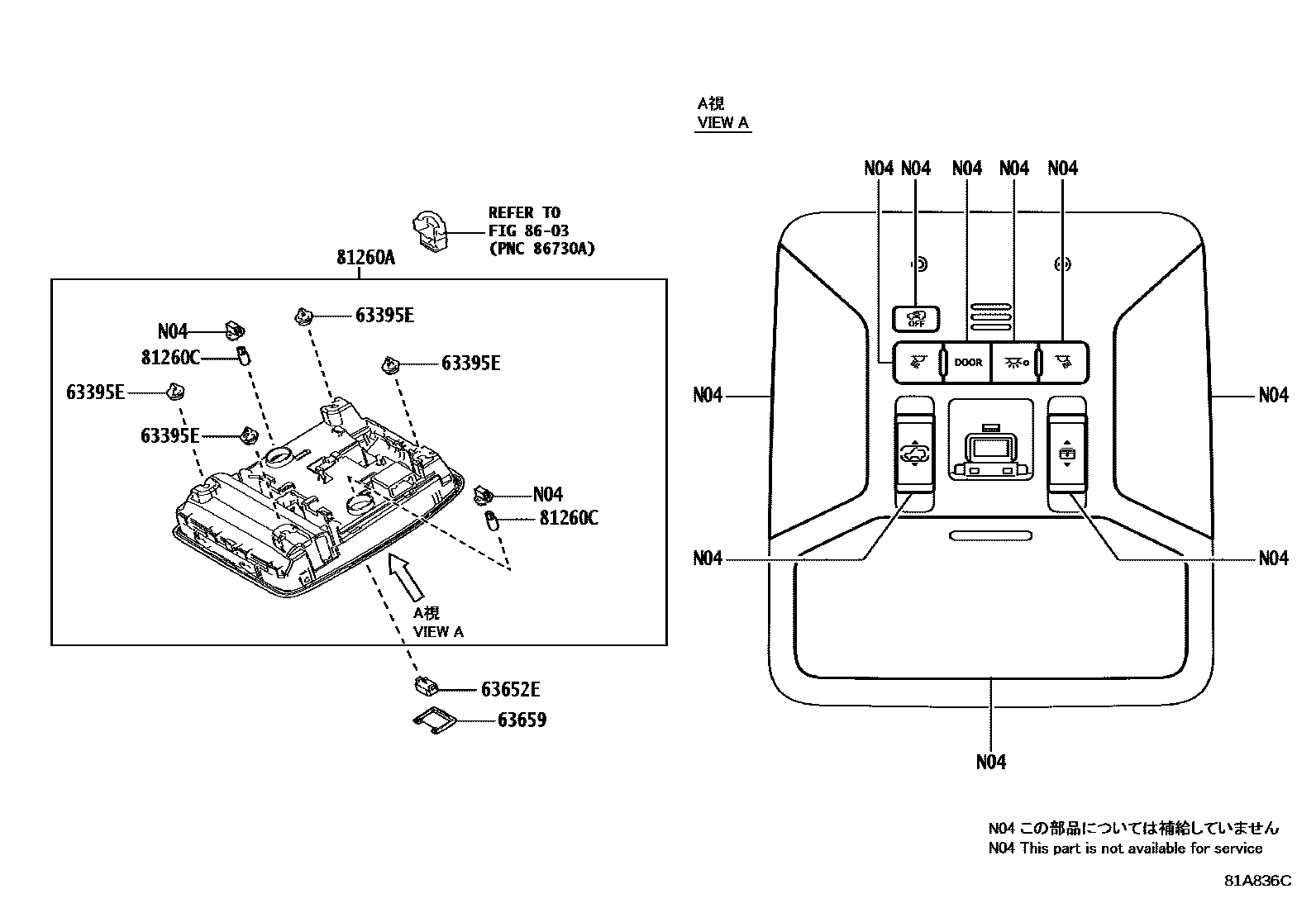

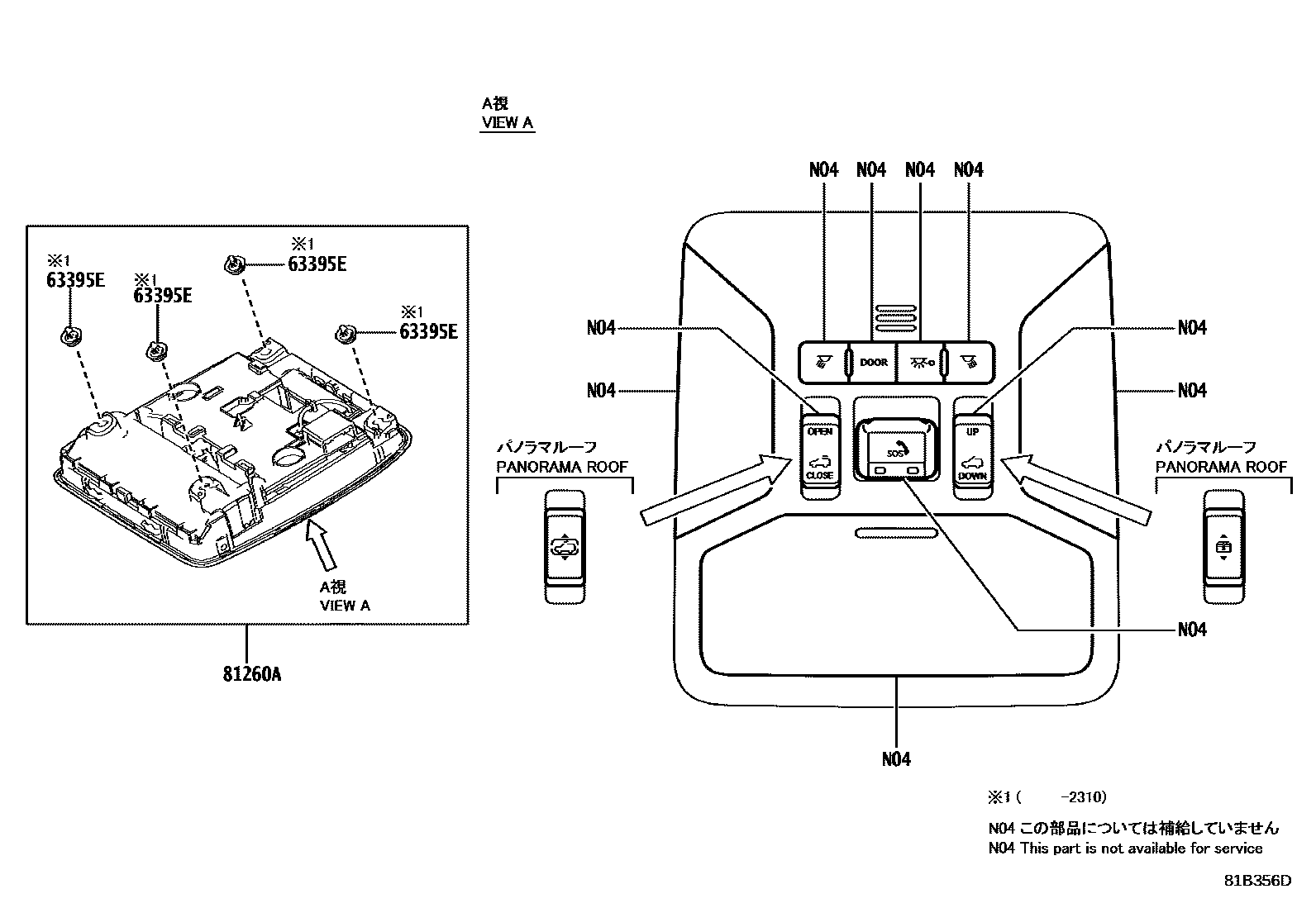

Toyota RAV4 EPC diagram 8121, 车内灯, with 5 images and 18 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 63395E | Clip (for reading lamp) | 90467-09240 · 90467-09245 |
| 63652E | No. 1 roof console cover | 63652-42020 |
| 63659 | roof console cover | 63659-42020-B0 · 63659-42020-C0 · 63659-42030-B0 |
| 81080J | No. 1 interior lighting assembly | 81080-42040 |
| 81080K | Armrest box lighting assembly | 81080-42040 |
| 81080M | No. 1 interior lighting assembly | 81080-42040 |
| 81080N | No. 1 interior lighting assembly | 81080-33280 |
| 81080V | No. 2 interior lighting assembly | 81080-33280 |
| 81081 | Interior lighting sub-assembly | 81081-42030 · 81081-42040 |
| 81240 | No. 1 interior light assembly | 81240-35020-B0 · 81240-35020-C1 · 81240-48040-B0 · 81240-48040-C1 · 81360-42021 · 81360-42021-B0 · 81360-42021-C0 |
| 81240B | Interior light bulb No. 1 | 90981-14011 |
| 81260A | Reading light assembly | 81208-42080-B0 · 81208-42080-C0 · 81208-42110-B0 · 81208-42110-C0 · 81208-42120-B0 · 81208-42120-C0 · 81208-42130 · 81208-42130-B0 · 81208-42130-C0 · 81208-42160-B0 · 81208-42160-C0 · 81208-42250-B0 · 81208-42250-C0 · 81208-42260-B0 · 81208-42260-C0 · 81208-42310-B0 · 81208-42320-B0 · 81208-42340-B0 · 81208-42350-B0 · 81208-42390-B0 · 81208-42410-B0 · 81208-42410-C0 · 81208-42420-B0 · 81208-42420-C0 · 81208-42470-B0 · 81208-42480-B0 · 81208-42480-C0 · 81208-42510-B0 · 81208-42510-C0 · 81208-42580-B0 · 81208-42580-C0 · 81208-42590-B0 · 81208-42590-C0 · 81208-42600-B0 · 81208-42600-C0 · 81208-42610-B0 · 81208-42610-C0 · 81208-42670-B0 · 81208-42670-C0 · 81208-42690-B0 · 81208-42690-C0 · 81208-42700-B0 · 81208-42700-C0 · 81208-42710 · 81208-42710-B0 · 81208-42710-C0 · 81208-42730-B0 · 81208-42730-C0 · 81208-42751-B0 · 81208-42761-B0 · 81208-42771-B0 · 81208-42870-B0 · 81208-42870-C0 · 81208-42880-B0 · 81208-42880-C0 · 81208-42890-B0 · 81208-42A10-B0 · 81208-42A10-C0 · 81208-42A20-B0 · 81208-42A20-C0 · 81208-42A30-B0 · 81208-42A30-C0 · 81208-42A40-B0 · 81208-42A40-C0 · 81208-42A50-B0 · 81208-42A50-C0 · 81208-42A60-B0 · 81208-42A70-B0 · 81208-42A70-C0 · 81208-42A80-B0 · 81208-42A80-C0 · 81208-42A90-B0 · 81208-42A90-C0 · 81208-42B40-B0 · 81208-42B40-C0 · 81208-42B50-B0 · 81208-42B50-C0 · 81208-42B60-B0 · 81208-42B60-C0 · 81208-42B70-B0 · 81208-42B80-B0 · 81208-42B80-C0 · 81208-42B90-B0 · 81208-42B90-C0 · 81208-42C00-B0 · 81208-42C00-C0 · 81208-42C20-B0 · 81208-42C30-B0 · 81208-42C30-C0 · 81208-42C40-B0 · 81208-42C40-C0 · 81208-42C50-B0 · 81208-42C50-C0 · 81208-42C60-B0 · 81208-42C70-B0 · 81208-42C70-C0 · 81208-42C80-B0 · 81208-42C80-C0 · 81208-42D50-B0 · 81208-42D50-C0 · 81208-42D60-B0 · 81208-42D70-B0 · 81208-42D70-C0 · 81208-42D80-B0 · 81208-42D80-C0 · 81208-42E10-B0 · 81208-42E40-B0 · 81208-42E40-C0 · 81208-42E50-B0 · 81208-42E60-B0 · 81208-42E60-C0 · 81208-42E70-B0 · 81208-42E70-C0 · 81260-0R180-B0 · 81260-42L20-B0 · 81260-42L20-C0 · 81260-42L30-B0 · 81260-42L30-C0 · 81260-42L80-B0 · 81260-42L80-C0 · 81260-42L90-B0 · 81260-42L90-C0 · 81260-42M10-B0 · 81260-42M10-C0 · 81260-42M20-B0 · 81260-42M20-C0 |
| 81260C | Light bulb (for reading lamp) | 99132-12050 |
| 81330B | trunk light bulb | 99132-12050 |
| 81330C | Trunk light assembly | 81330-58010 · 81360-78020 |
| 81340 | Vanity light assembly | 81340-30110 · 81340-33170 |
| 81340B | Bulb (for vanity lights) | 90981-11062 |
| 82285B | lighting harness | 82285-42030 · 82285-42040 |
