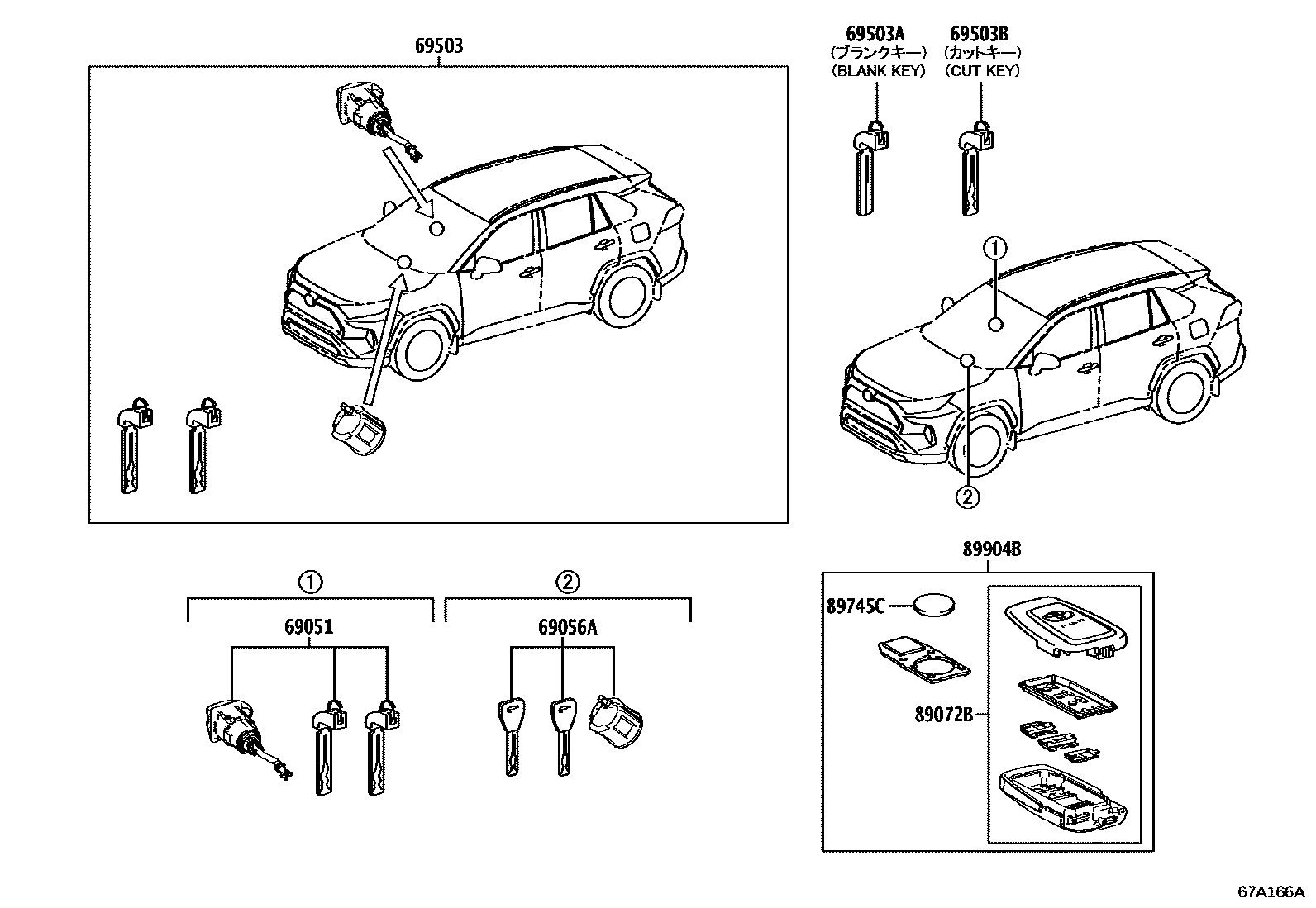

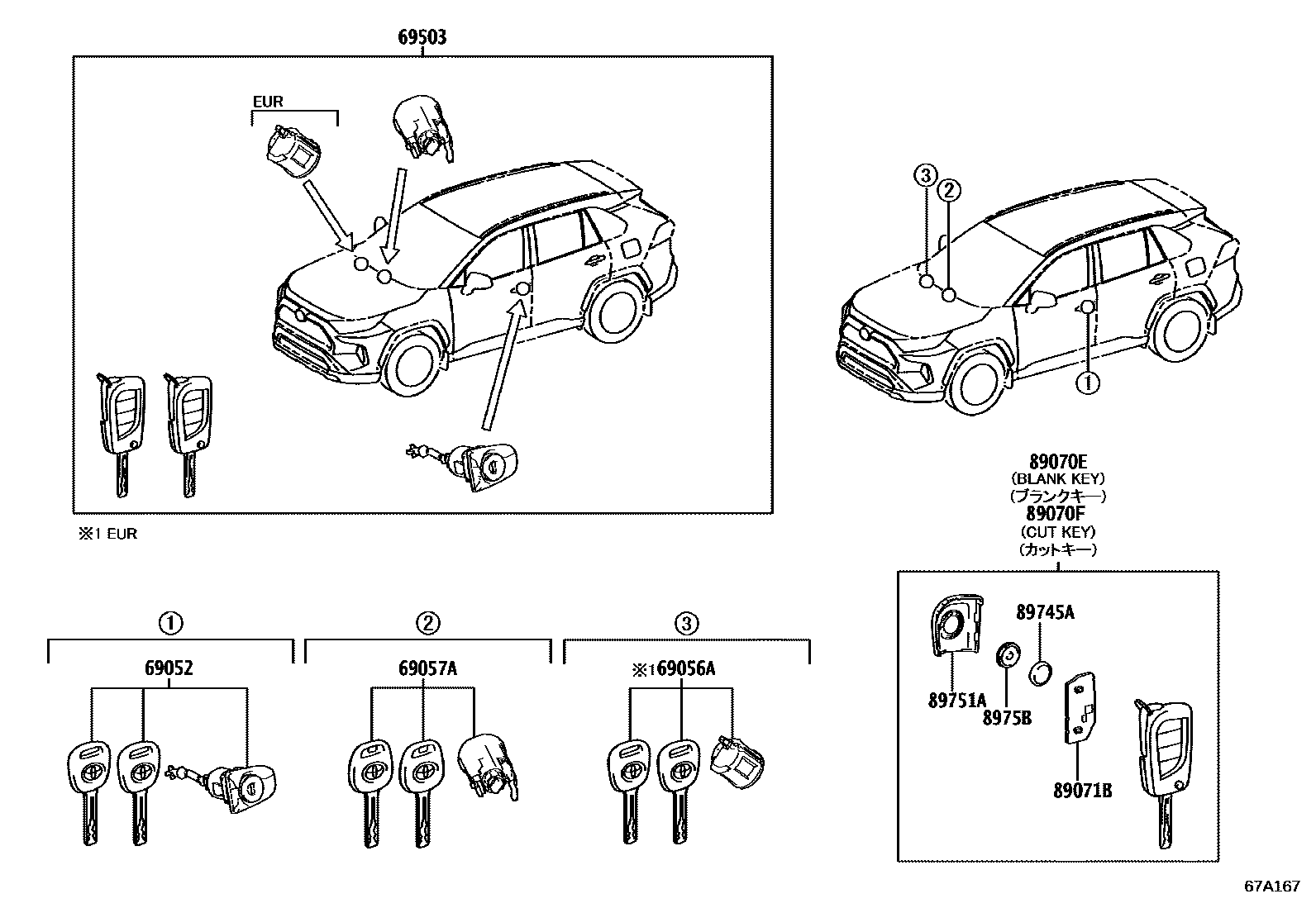

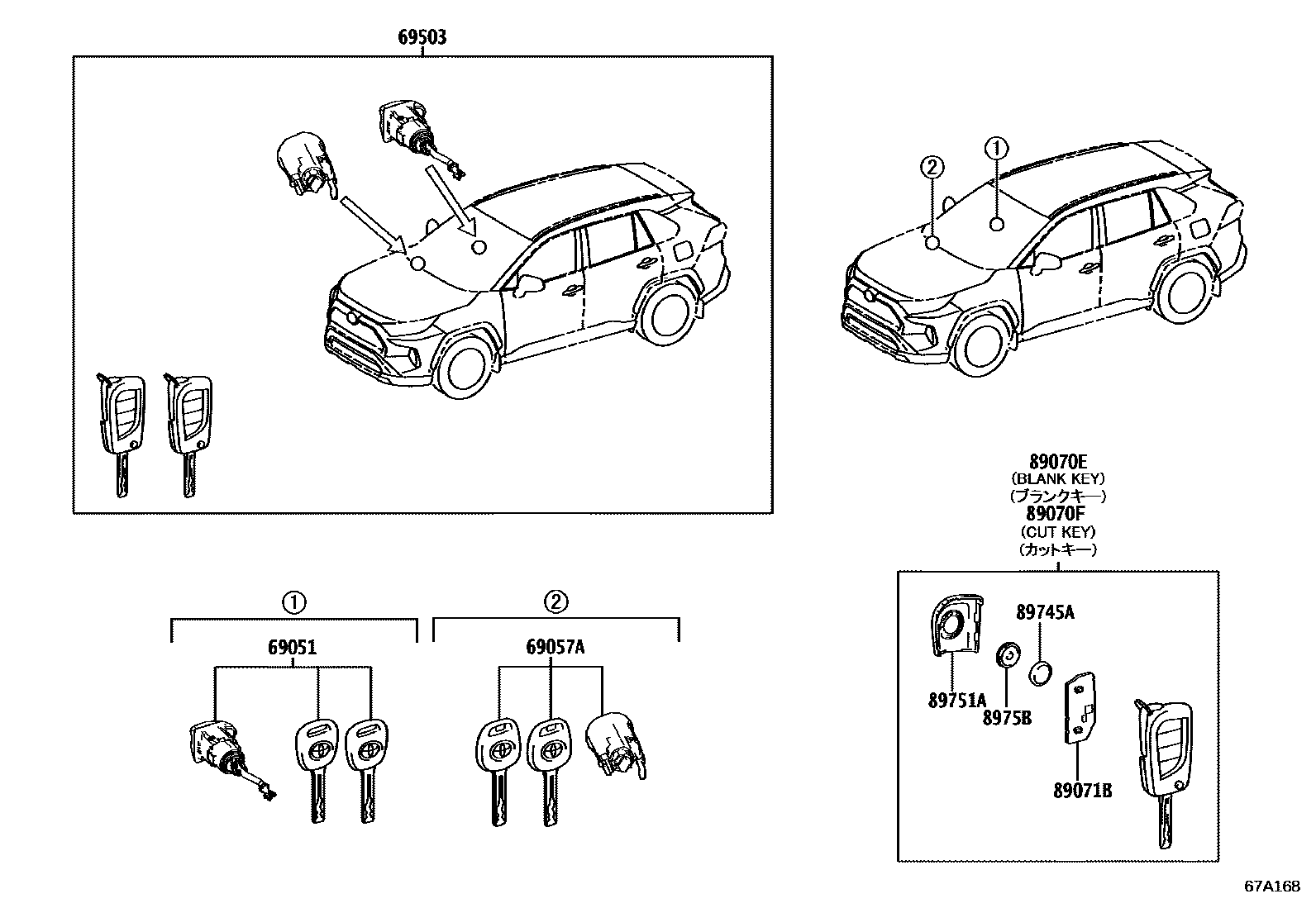

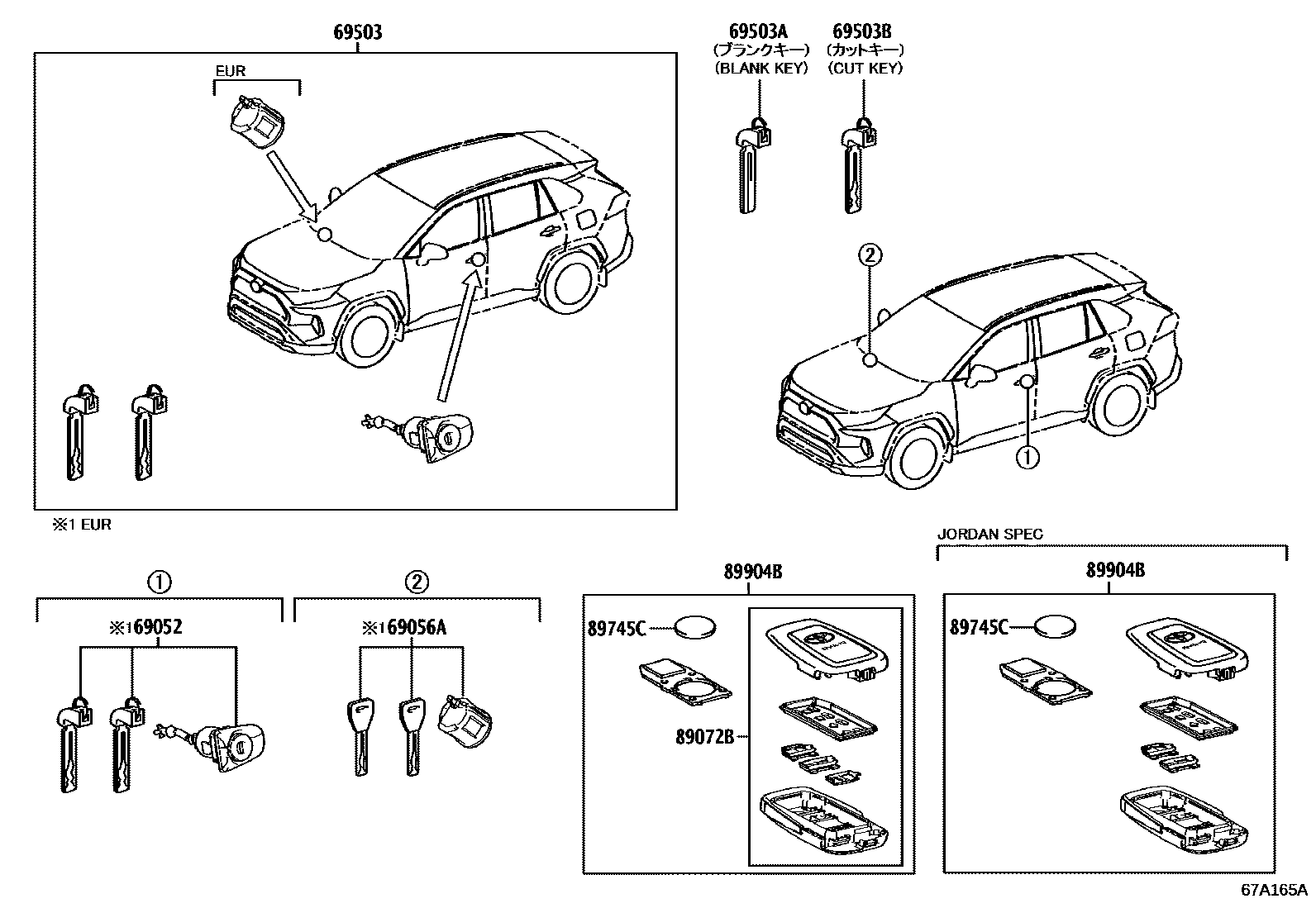

Toyota RAV4 锁芯组件 — Figure 6765
Toyota RAV4 EPC diagram 6765, 锁芯组件, with 4 images and 16 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 69051 | Right door lock cylinder and key assembly | 69051-42240 · 69051-42270 · 69051-42290 |
| 69052 | Left door lock cylinder and key assembly | 69052-0R170 · 69052-0R180 · 69052-42230 · 69052-42240 · 69052-42260 · 69052-42270 |
| 69056A | Glove box lock cylinder and key assembly | 69056-06180 · 69056-0R070 · 69056-30240 · 69056-50160 |
| 69057A | Ignition switch lock cylinder and key assembly | 69057-06260 · 69057-33410 |
| 69503 | Door lock cylinder components | 69005-0R220 · 69005-0R221 · 69005-42810 · 69005-42830 · 69005-42850 · 69005-42870 · 69005-42890 · 69005-42A30 · 69005-42A40 · 89704-0R220 · 89704-0R221 · 89704-42C10 · 89704-42C20 · 89704-42F00 · 89704-42F10 · 89704-42F20 · 89704-42F40 · 89704-42F41 · 89704-42F50 · 89704-42F60 · 89704-42F70 · 89704-42G30 |
| 69503A | external tooth key | 69515-16110 · 69515-47030 · 69515-K0020 |
| 69503B | internal tooth key | 69515-16100 · 69515-47020 · 69515-K0010 |
| 89070E | Remote key assembly | 89070-0R350 · 89070-42G00 · 89070-42G10 · 89070-42G20 · 89070-42G30 · 89070-42G40 · 89070-42G41 · 89070-42G50 · 89070-42G60 |
| 89070F | Remote key assembly (internal tooth key) | 89070-0R360 · 89070-42G70 · 89070-42G80 · 89070-42G90 · 89070-42J00 · 89070-42J10 · 89070-42J11 · 89070-42J20 · 89070-42J30 |
| 89071B | Remote key sub-assembly module assembly | 89071-12370 · 89071-12380 · 89071-42260 · 89071-42350 · 89071-42370 · 89071-42380 |
| 89072B | Remote key shell assembly (for smart key) | 89072-42650 · 89072-42660 · 89072-42670 · 89072-42680 · 89072-42690 · 89072-42700 · 89072-42710 · 89072-42720 · 89072-42730 · 89072-42740 · 89072-42750 · 89072-42760 · 89072-42850 · 89072-42860 · 89072-42870 · 89072-42880 · 89072-42C60 · 89072-42C70 · 89072-42C80 · 89072-42C90 · 89072-42D00 · 89072-42D01 · 89072-42D10 · 89072-42D20 · 89072-42D21 · 89072-42D30 · 89072-60R20 · 89072-60T60 |
| 89745A | Transmitter battery | 89745-02080 · 89745-50020 |
| 89745C | Transmitter battery | 89745-45010 · 89745-50020 · 89745-K0020 |
| 89751A | Transmitter housing cover | 89751-02250 · 89751-33200 |
| 8975B | Remote control battery case cover | 8975B-02040 · 8975B-33050 |
| 89904B | Electronic key transmitter sub-assembly | 8990H-42010 · 8990H-42020 · 8990H-42030 · 8990H-42040 · 8990H-42050 · 8990H-42060 · 8990H-42070 · 8990H-42080 · 8990H-42130 · 8990H-42140 · 8990H-42150 · 8990H-42160 · 8990H-42170 · 8990H-42180 · 8990H-42190 · 8990H-42200 · 8990H-42210 · 8990H-42220 · 8990H-42230 · 8990H-42240 · 8990H-42330 · 8990H-42340 · 8990H-42350 · 8990H-42360 · 8990H-42710 · 8990H-42720 · 8990H-42730 · 8990H-42740 · 8990H-42750 · 8990H-42760 · 8990H-42770 · 8990H-42780 · 8990H-42830 · 8990H-42831 · 8990H-42840 · 8990H-42850 · 8990H-42851 · 8990H-42860 · 8990H-60522 · 8990H-60523 · 8990H-60542 · 8990H-60543 |
