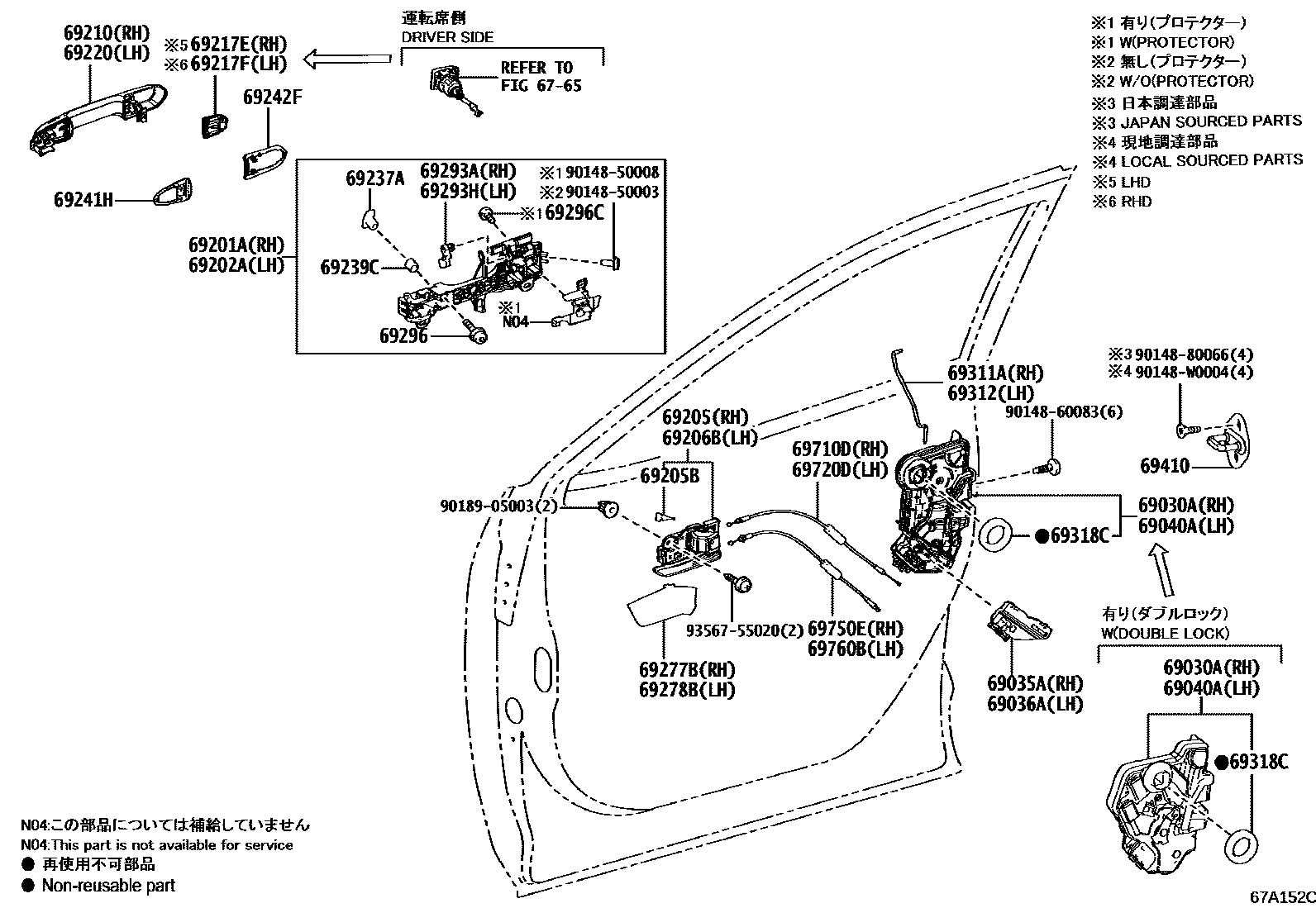

Toyota RAV4 前门锁和车门把手 — Figure 6753
Toyota RAV4 EPC diagram 6753, 前门锁和车门把手, with 1 images and 31 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 69030A | Right front door lock assembly with motor | 69030-30A70 · 69030-53080 · 69030-53130 · 69030-60250 · 69030-62010 |
| 69035A | Right front door lock cover sub-assembly | 69035-30010 |
| 69036A | Left front door lock cover sub-assembly | 69036-30010 |
| 69040A | Left front door door lock assembly with motor | 69040-30A80 · 69040-53090 · 69040-53100 · 69040-53140 · 69040-60220 |
| 69201A | Right front door outer handle frame sub-assembly | 69201-30100 · 69201-42080 |
| 69202A | Left front door outer handle frame sub-assembly | 69202-30090 |
| 69205 | Right front door inner handle sub-assembly | 69205-15010-C1 · 69205-33140-C0 |
| 69205B | Cushion pad (for inner front door handle) | 90541-04014 |
| 69206B | Left front door inner handle sub-assembly | 69206-15010-C1 · 69206-33150-C0 |
| 69210 | Right front door outer handle assembly | 69210-30370-A1 · 69210-30370-A2 · 69210-30370-A3 · 69210-30370-B0 · 69210-30370-B3 · 69210-30370-B4 · 69210-30370-C2 · 69210-30370-C3 · 69210-30370-D2 · 69210-30370-D5 · 69210-30370-E1 · 69210-30370-G1 · 69210-30370-J1 · 69210-30370-J3 · 69210-30370-J4 · 69210-30370-J5 · 69210-30371-A1 · 69210-30371-A2 · 69210-30371-A3 · 69210-30371-B3 · 69210-30371-B4 · 69210-30371-C2 · 69210-30371-D2 · 69210-30371-D4 · 69210-30371-G1 · 69210-30371-J4 · 69210-30371-J5 · 69210-30380-A1 · 69210-30380-A2 · 69210-30380-B3 · 69210-30380-B4 · 69210-30380-C2 · 69210-30380-D2 · 69210-30380-G1 · 69210-30380-J3 · 69210-30380-J4 · 69210-30380-J5 · 69210-30381-A1 · 69210-30381-A2 · 69210-30381-A3 · 69210-30381-B3 · 69210-30381-B4 · 69210-30381-C2 · 69210-30381-D2 · 69210-30381-D4 · 69210-30381-G1 · 69210-30381-J4 · 69210-30381-J5 · 69210-30390-A1 · 69210-30390-A2 · 69210-30390-B4 · 69210-30390-B5 · 69210-30390-C2 · 69210-30390-D3 · 69210-30390-G1 · 69210-30390-J4 · 69210-30390-J5 · 69210-30390-J6 · 69210-30391-A1 · 69210-30391-A2 · 69210-30391-A4 · 69210-30391-B4 · 69210-30391-B5 · 69210-30391-C2 · 69210-30391-D3 · 69210-30391-G1 · 69210-30391-J5 · 69210-30391-J6 · 69210-30400-A1 · 69210-30400-A2 · 69210-30400-B4 · 69210-30400-B5 · 69210-30400-C2 · 69210-30400-D3 · 69210-30400-G1 · 69210-30400-J4 · 69210-30400-J5 · 69210-30400-J6 · 69210-30401-A1 · 69210-30401-A2 · 69210-30401-A4 · 69210-30401-B4 · 69210-30401-B5 · 69210-30401-C2 · 69210-30401-D3 · 69210-30401-G1 · 69210-30401-J5 · 69210-30401-J6 · 69210-42121-A0 · 69210-42121-A4 · 69210-42121-B0 · 69210-42121-B1 · 69210-42121-C0 · 69210-42121-D0 · 69210-42121-D1 · 69210-42121-G0 · 69210-42121-J0 · 69210-42140-A0 · 69210-42140-A1 · 69210-42140-A2 · 69210-42140-B0 · 69210-42140-B1 · 69210-42140-B2 · 69210-42140-C0 · 69210-42140-C1 · 69210-42140-D0 · 69210-42140-D2 · 69210-42140-E0 · 69210-42140-G0 · 69210-42140-J0 · 69210-42140-J1 · 69210-42140-J2 · 69210-42171-A0 · 69210-42171-A4 · 69210-42171-B0 · 69210-42171-B1 · 69210-42171-C0 · 69210-42171-D0 · 69210-42171-D1 · 69210-42171-G0 · 69210-42171-J0 · 69210-42360-A0 · 69210-42360-A1 · 69210-42360-B0 · 69210-42360-B1 · 69210-42360-C0 · 69210-42360-D0 · 69210-42360-D1 · 69210-42360-G0 · 69210-42360-J0 · 69210-42370-A0 · 69210-42370-A1 · 69210-42370-B0 · 69210-42370-B1 · 69210-42370-C0 · 69210-42370-D0 · 69210-42370-D1 · 69210-42370-G0 · 69210-42370-J0 · 69211-42080-A0 · 69211-42080-A1 · 69211-42080-A3 · 69211-42080-B0 · 69211-42080-B1 · 69211-42080-B2 · 69211-42080-C0 · 69211-42080-C3 · 69211-42080-D0 · 69211-42080-D5 · 69211-42080-E1 · 69211-42080-G0 · 69211-42080-J0 · 69211-42080-J1 · 69211-42080-J3 · 69211-42080-J5 · 69211-42090-A0 · 69211-42090-A1 · 69211-42090-A2 · 69211-42090-B0 · 69211-42090-B1 · 69211-42090-C0 · 69211-42090-D0 · 69211-42090-G0 · 69211-42090-J0 · 69211-42090-J1 · 69211-42090-J3 |
| 69217E | Right front door outer handle cover | 69217-30140 |
| 69217F | Left front door outer handle cover | 69217-30140 |
| 69220 | Left front door outer handle assembly | 69210-30370-A1 · 69210-30370-A2 · 69210-30370-B3 · 69210-30370-B4 · 69210-30370-C2 · 69210-30370-D2 · 69210-30370-G1 · 69210-30370-J3 · 69210-30370-J4 · 69210-30370-J5 · 69210-30371-A1 · 69210-30371-A2 · 69210-30371-A3 · 69210-30371-B3 · 69210-30371-B4 · 69210-30371-C2 · 69210-30371-D2 · 69210-30371-D4 · 69210-30371-G1 · 69210-30371-J4 · 69210-30371-J5 · 69210-30380-A1 · 69210-30380-A2 · 69210-30380-A3 · 69210-30380-B0 · 69210-30380-B3 · 69210-30380-B4 · 69210-30380-C2 · 69210-30380-C3 · 69210-30380-D2 · 69210-30380-D5 · 69210-30380-E1 · 69210-30380-G1 · 69210-30380-J1 · 69210-30380-J3 · 69210-30380-J4 · 69210-30380-J5 · 69210-30381-A1 · 69210-30381-A2 · 69210-30381-A3 · 69210-30381-B3 · 69210-30381-B4 · 69210-30381-C2 · 69210-30381-D2 · 69210-30381-D4 · 69210-30381-G1 · 69210-30381-J4 · 69210-30381-J5 · 69210-30390-A1 · 69210-30390-A2 · 69210-30390-B4 · 69210-30390-B5 · 69210-30390-C2 · 69210-30390-D3 · 69210-30390-G1 · 69210-30390-J4 · 69210-30390-J5 · 69210-30390-J6 · 69210-30391-A1 · 69210-30391-A2 · 69210-30391-A4 · 69210-30391-B4 · 69210-30391-B5 · 69210-30391-C2 · 69210-30391-D3 · 69210-30391-G1 · 69210-30391-J5 · 69210-30391-J6 · 69210-30400-A1 · 69210-30400-A2 · 69210-30400-B4 · 69210-30400-B5 · 69210-30400-C2 · 69210-30400-D3 · 69210-30400-G1 · 69210-30400-J4 · 69210-30400-J5 · 69210-30400-J6 · 69210-30401-A1 · 69210-30401-A2 · 69210-30401-A4 · 69210-30401-B4 · 69210-30401-B5 · 69210-30401-C2 · 69210-30401-D3 · 69210-30401-G1 · 69210-30401-J5 · 69210-30401-J6 · 69210-42121-A0 · 69210-42121-A4 · 69210-42121-B0 · 69210-42121-B1 · 69210-42121-C0 · 69210-42121-D0 · 69210-42121-D1 · 69210-42121-G0 · 69210-42121-J0 · 69210-42150-A0 · 69210-42150-A1 · 69210-42150-A2 · 69210-42150-B0 · 69210-42150-B1 · 69210-42150-B2 · 69210-42150-C0 · 69210-42150-C1 · 69210-42150-D0 · 69210-42150-D2 · 69210-42150-E0 · 69210-42150-G0 · 69210-42150-J0 · 69210-42150-J1 · 69210-42150-J2 · 69210-42171-A0 · 69210-42171-A4 · 69210-42171-B0 · 69210-42171-B1 · 69210-42171-C0 · 69210-42171-D0 · 69210-42171-D1 · 69210-42171-G0 · 69210-42171-J0 · 69210-42360-A0 · 69210-42360-A1 · 69210-42360-B0 · 69210-42360-B1 · 69210-42360-C0 · 69210-42360-D0 · 69210-42360-D1 · 69210-42360-G0 · 69210-42360-J0 · 69210-42370-A0 · 69210-42370-A1 · 69210-42370-B0 · 69210-42370-B1 · 69210-42370-C0 · 69210-42370-D0 · 69210-42370-D1 · 69210-42370-G0 · 69210-42370-J0 · 69211-42080-A0 · 69211-42080-A1 · 69211-42080-A3 · 69211-42080-B0 · 69211-42080-B1 · 69211-42080-C0 · 69211-42080-D0 · 69211-42080-G0 · 69211-42080-J0 · 69211-42080-J1 · 69211-42080-J5 · 69211-42090-A0 · 69211-42090-A1 · 69211-42090-A2 · 69211-42090-B0 · 69211-42090-B1 · 69211-42090-B2 · 69211-42090-C0 · 69211-42090-C1 · 69211-42090-D0 · 69211-42090-D1 · 69211-42090-E0 · 69211-42090-G0 · 69211-42090-J0 · 69211-42090-J1 · 69211-42090-J2 · 69211-42090-J3 |
| 69237A | Front door handle nut | 69237-62010 |
| 69239C | Front door handle bushing | 69239-47010 |
| 69241H | Front door exterior handle pad | 69241-30130 |
| 69242F | Front door rear outer handle pad | 69242-30110 |
| 69277B | Right front door inner handle frame | 69277-0R050 · 69277-42010-C0 |
| 69278B | Left front door inner handle frame | 69278-0R050 · 69278-42010-C0 |
| 69293A | Front door outer handle buckle | 69293-33030 |
| 69293H | Left front door outer handle buckle | 69293-33040 |
| 69296 | Car door inner handle screws | 69296-30010 · 90148-50006 |
| 69296C | Car door inner handle screws | 69296-47010 · 90109-04016 |
| 69311A | Right front door lock opening lever | 69311-42050 · 69311-42080 |
| 69312 | Left front door lock opening lever | 69312-42050 · 69312-42090 |
| 69318C | door lock harness seal | 69318-51010 |
| 69410 | Front door lock plate assembly | 69410-20110 |
| 69710D | Right front door lock remote control cable (for opening lever) | 69710-42070 · 69710-42090 |
| 69720D | Left front door lock remote control cable (for opening lever) | 69710-42070 · 69710-42090 |
| 69750E | Right front door inner locking cable (for locking/unlocking handle) | 69750-42050 · 69750-42080 |
| 69760B | Left front door inner locking cable (for locking/unlocking handle) | 69750-42050 · 69750-42080 |
