Toyota RAV4 阀体和滤油网(ATM) — Figure 3512

Toyota RAV4 EPC diagram 3512, 阀体和滤油网(ATM), with 1 images and 14 PNC and OE references.

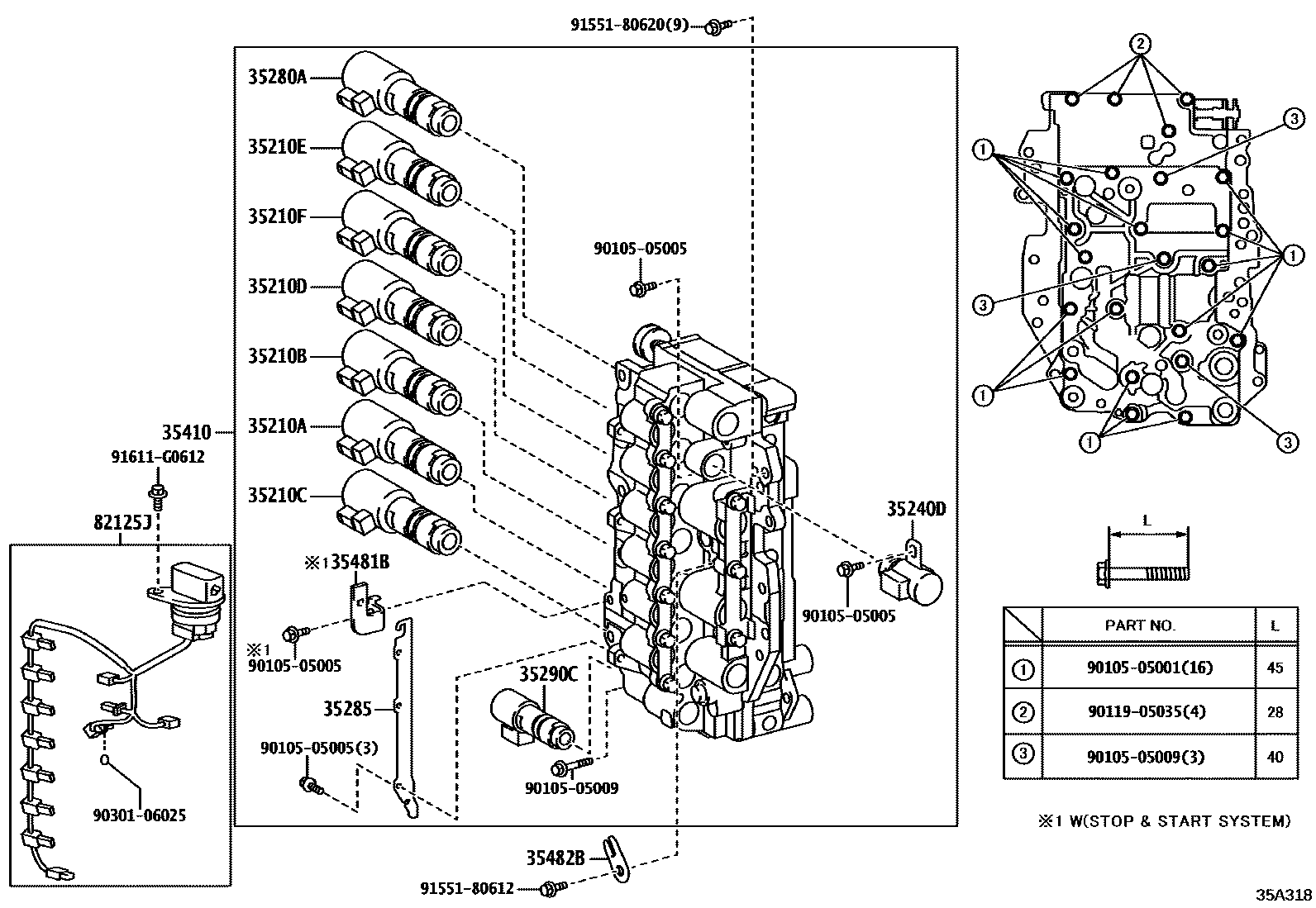

Toyota RAV4 阀体和滤油网(ATM) EPC diagram — 35A318
阀体和滤油网(ATM) — 35A318 (201811 – 999999)

PNC and OE references

PNCPart nameOE numbers
35210ASolenoid valve (SL1)35210-48020
35210BSolenoid valve (SL3)35210-48020
35210CSolenoid valve (SL2)35210-48020
35210DSolenoid valve (SL4)35210-48020
35210ESolenoid valve (SL5)35210-48020
35210FSolenoid valve (SL6)35210-48020
35240DSolenoid valve (SL)35240-48020
35280ASolenoid valve (SLU)35280-48030
35285Solenoid valve lock plate35285-48030
35290CSolenoid valve (SLT)35290-06010 · 35290-48030
35410Transmission valve body assembly35410-48090 · 35410-48100
35481BValve body wiring harness clip35481-48040
35482Btemperature sensor clip35482-73010
82125JTransmission wiring harness82125-33171 · 82125-33211
