Toyota RAV4 Heating & Air Conditioning - Compressor — Figure 8719
Toyota RAV4 EPC diagram 8719, Heating & Air Conditioning - Compressor, with 10 images and 7 PNC and OE references.

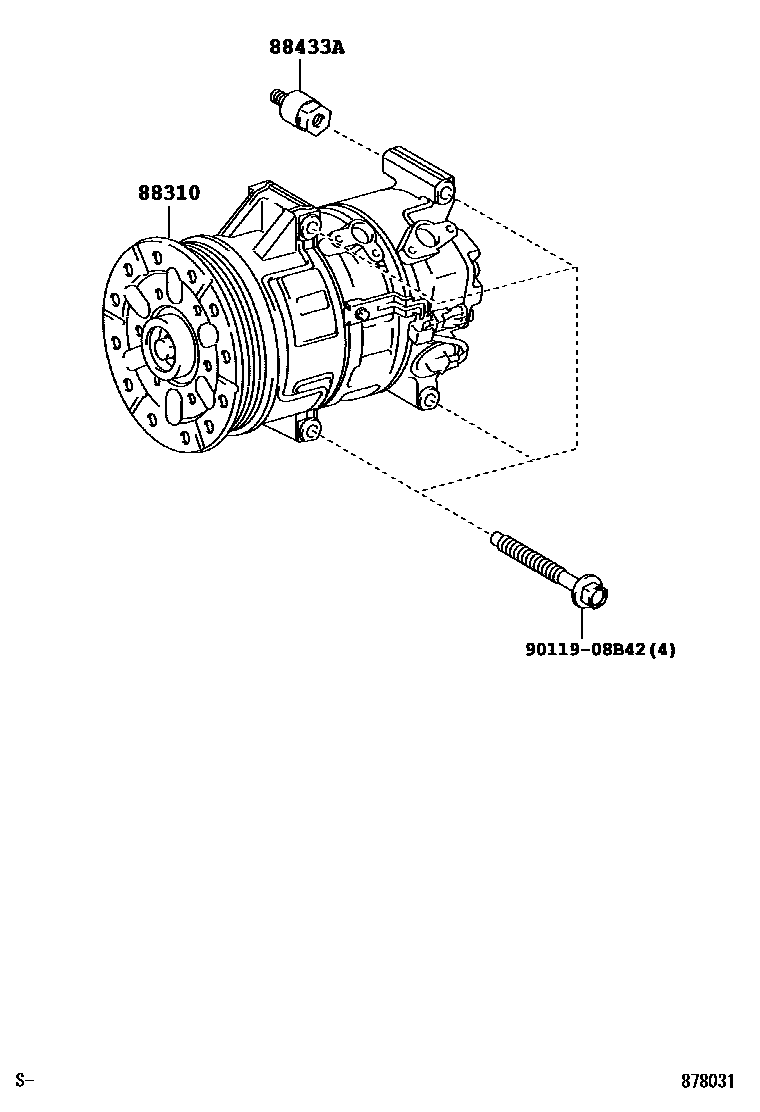

Heating & Air Conditioning - Compressor — 878031 (200511 – 200812)

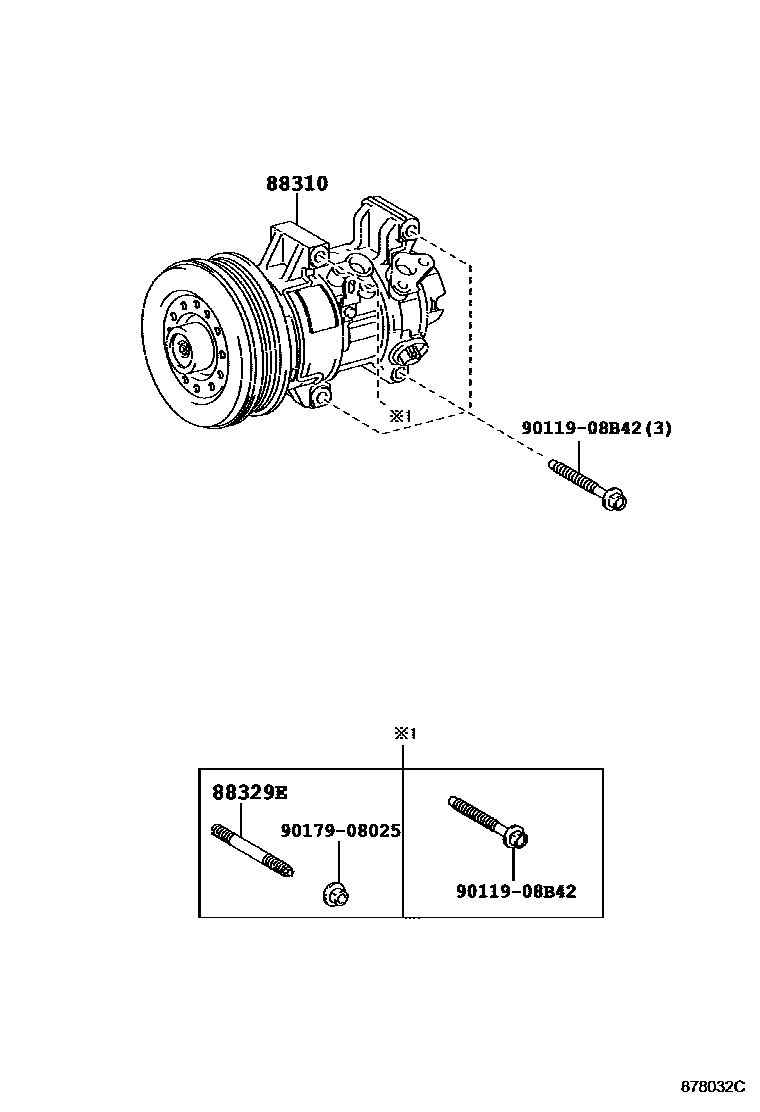

Heating & Air Conditioning - Compressor — 878032C (200511 – 200812)

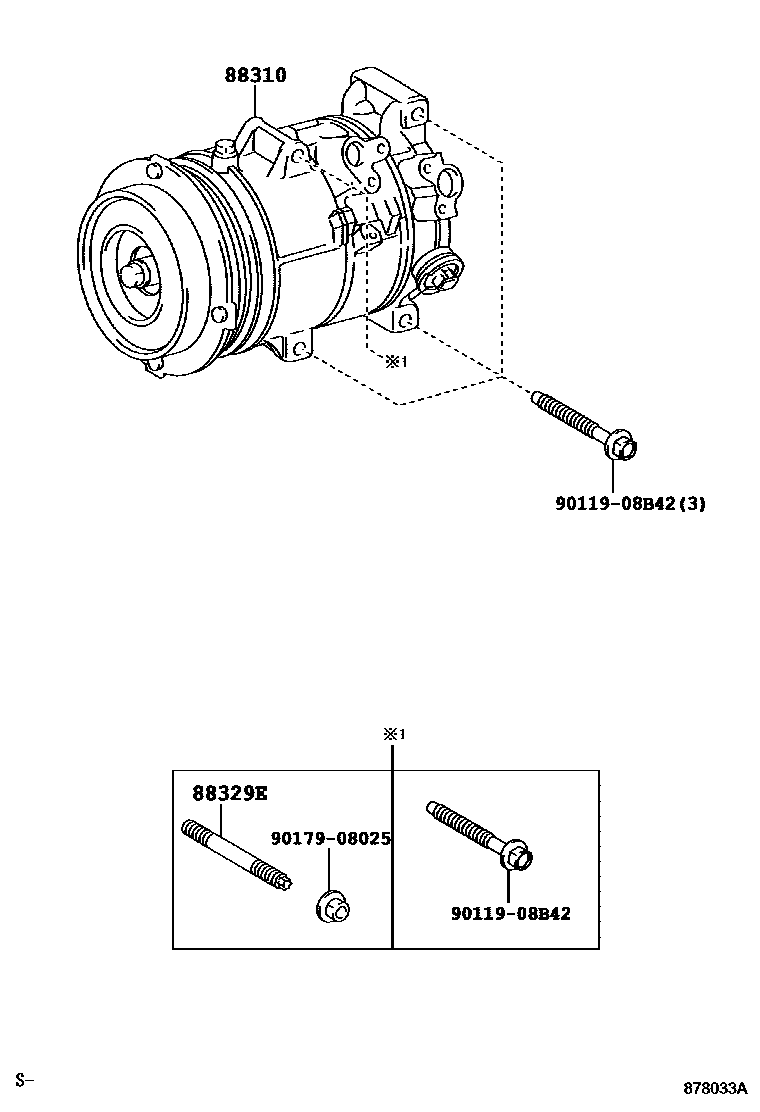

Heating & Air Conditioning - Compressor — 878033A (200511 – 200812)

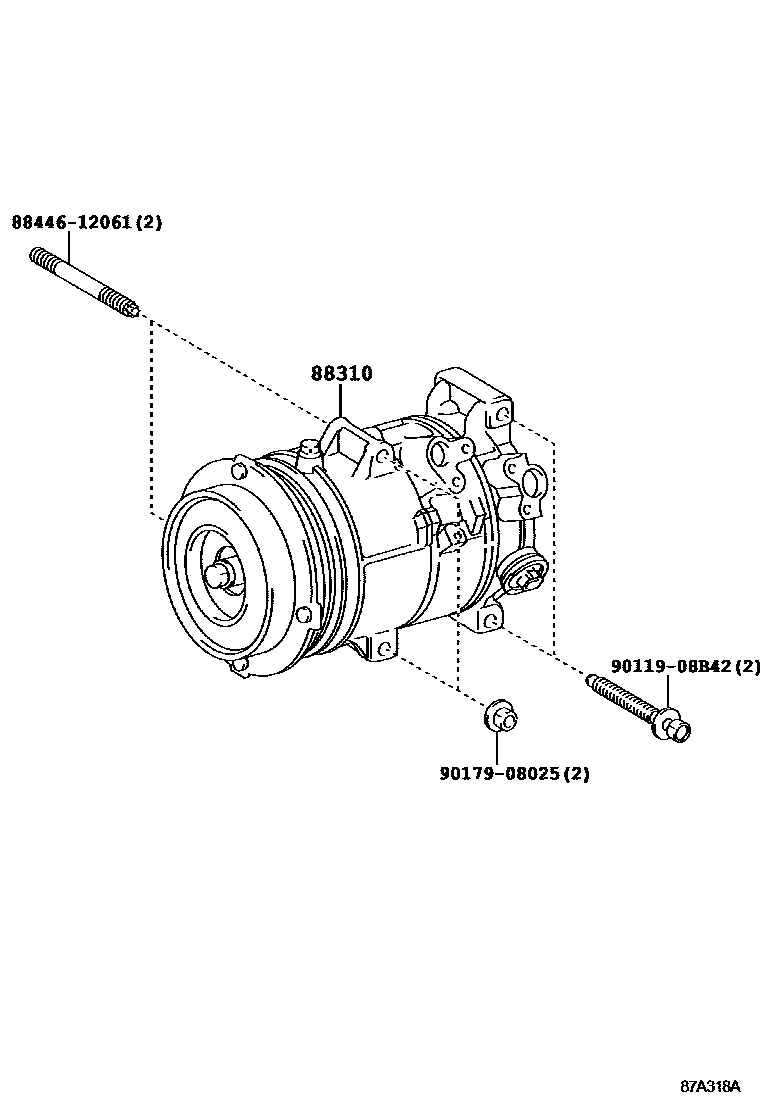

Heating & Air Conditioning - Compressor — 87A318A (200808 – 999999)

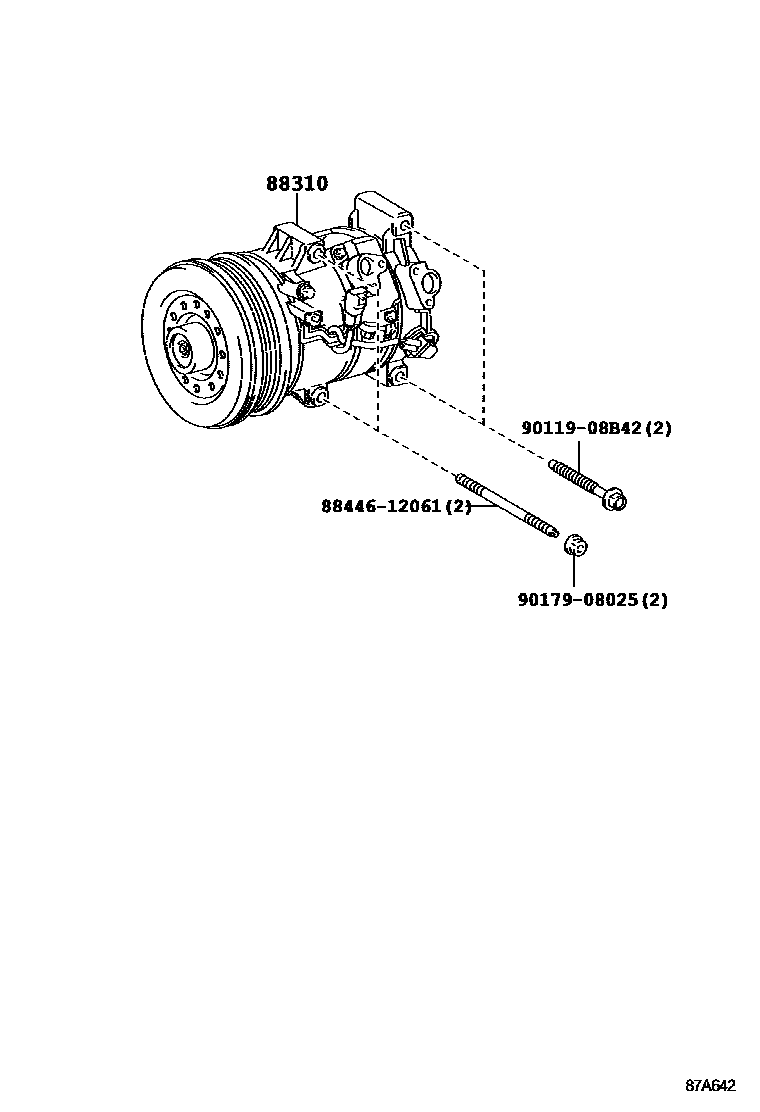

Heating & Air Conditioning - Compressor — 87A642 (200812 – 999999)

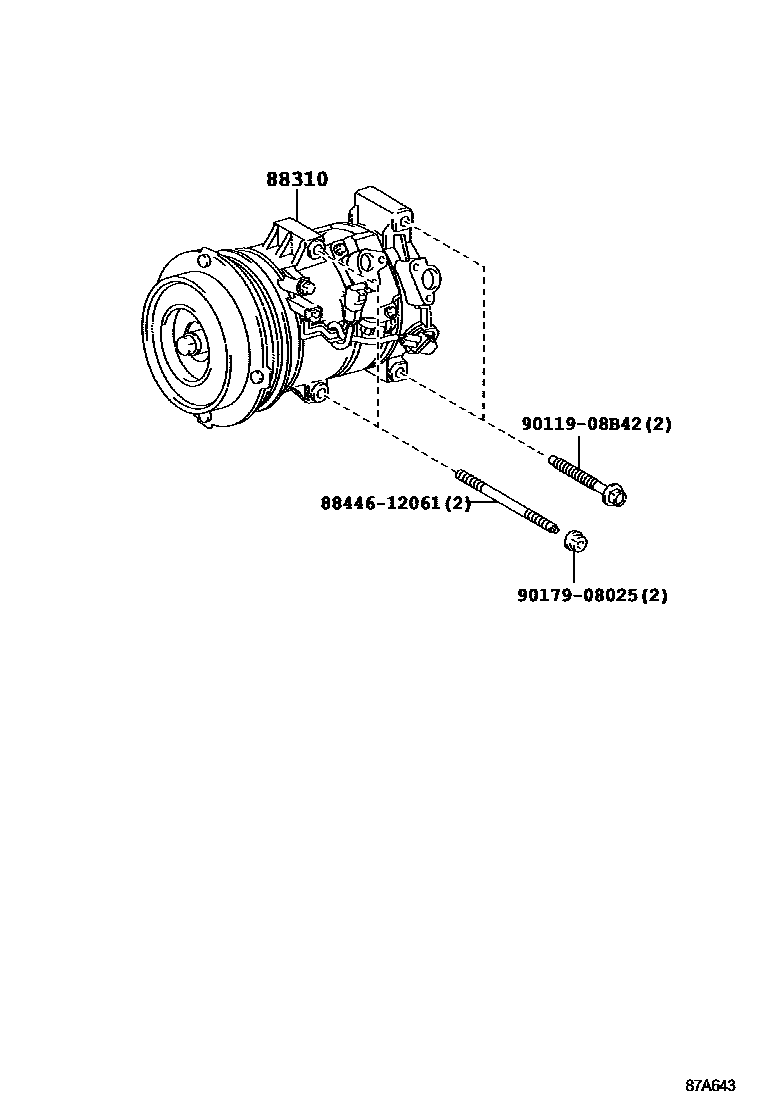

Heating & Air Conditioning - Compressor — 87A643 (200812 – 999999)

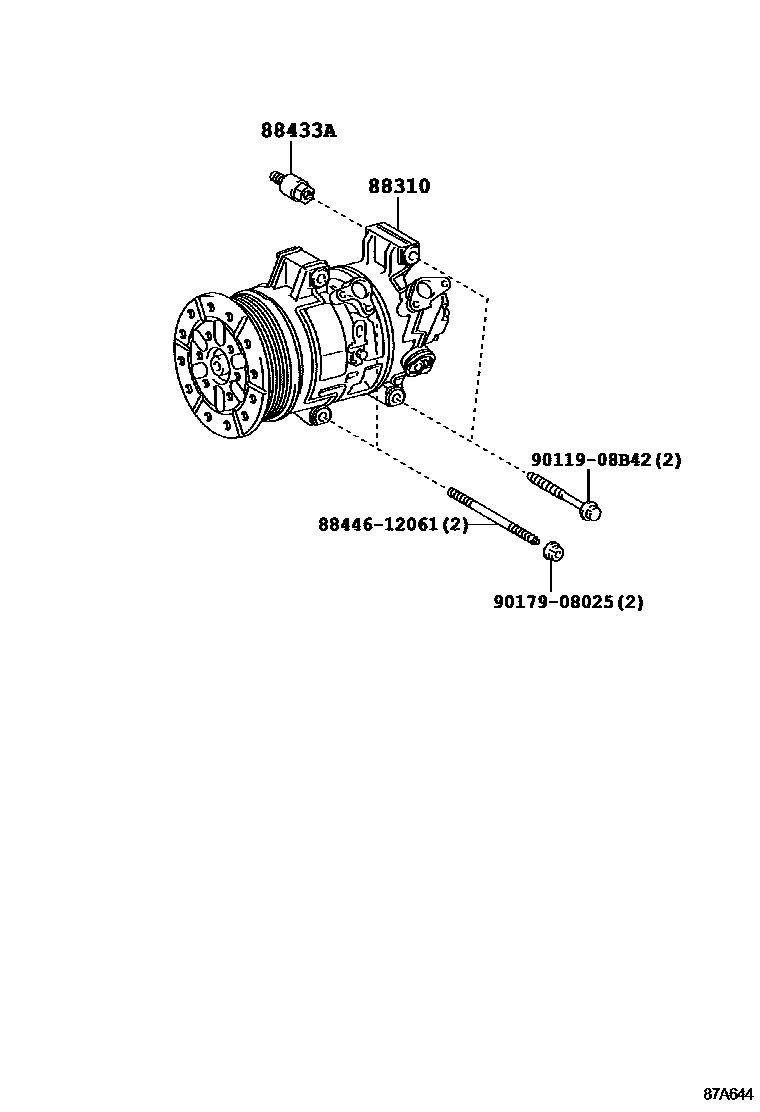

Heating & Air Conditioning - Compressor — 87A644 (200812 – 999999)

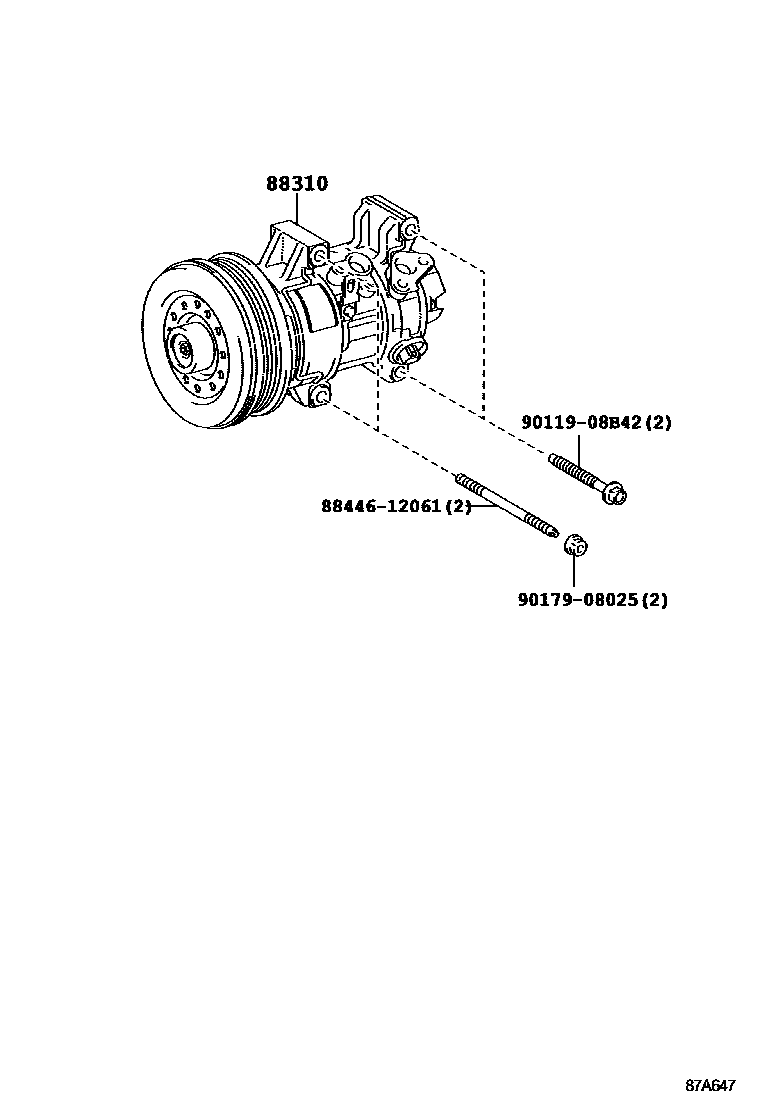

Heating & Air Conditioning - Compressor — 87A647 (200812 – 999999)

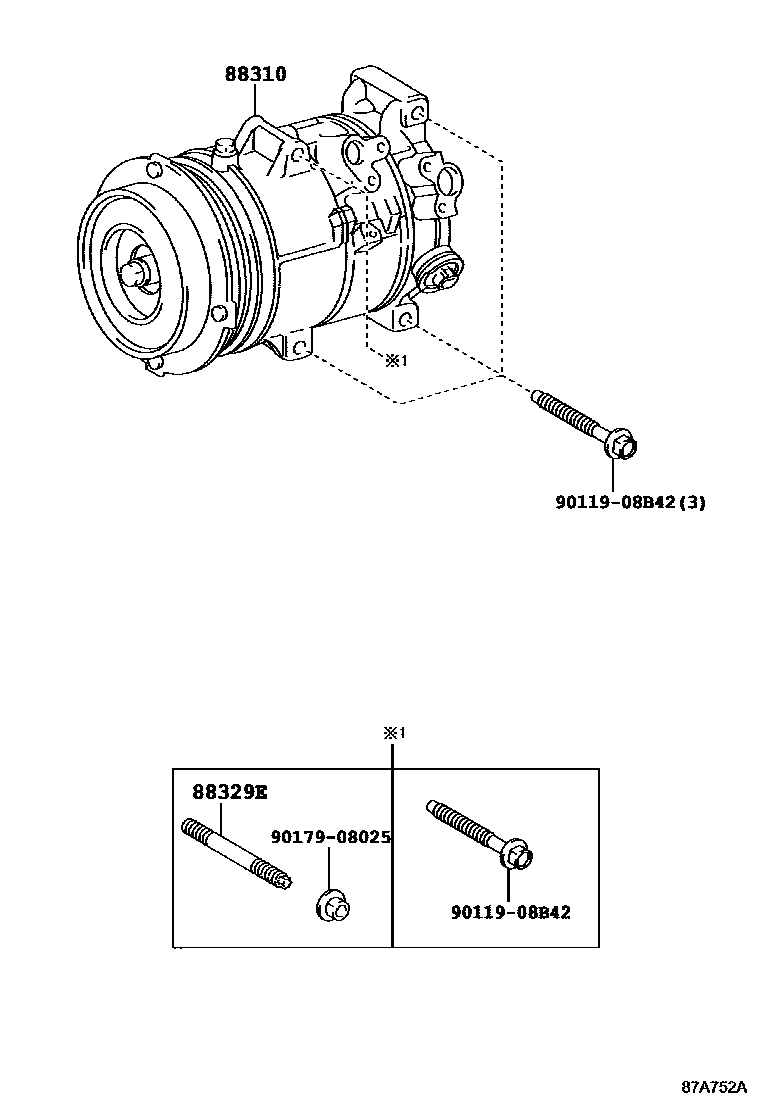

Heating & Air Conditioning - Compressor — 87A752A (200808 – 200812)

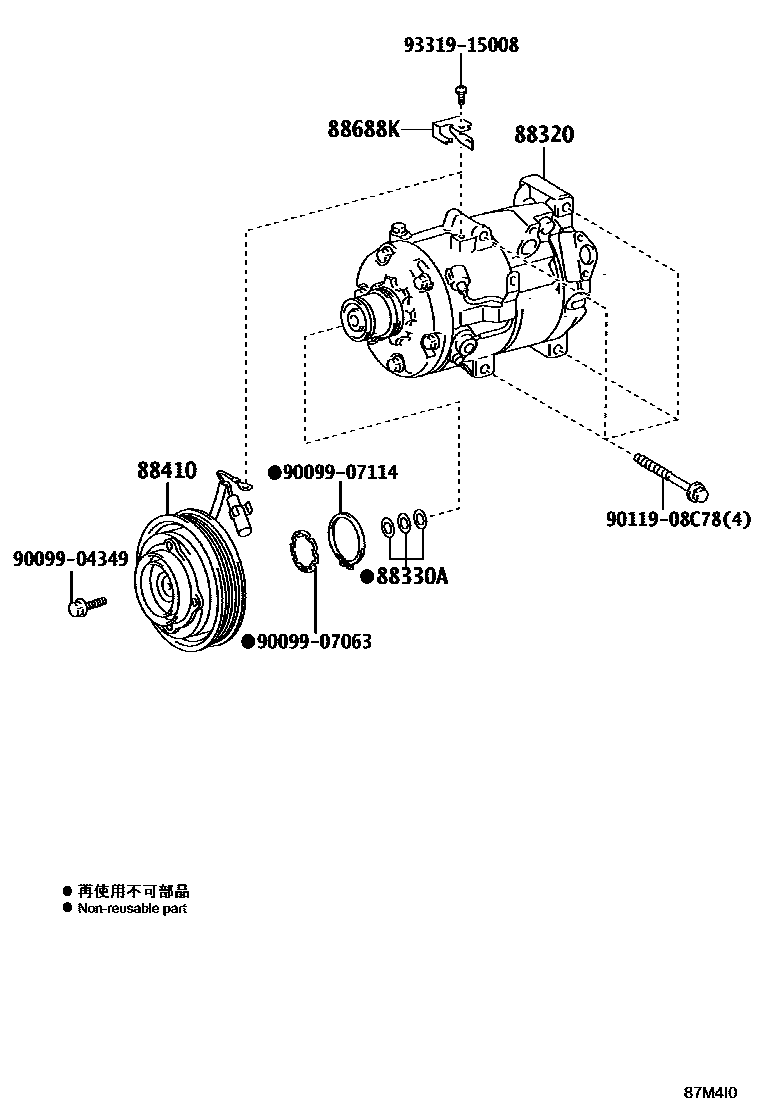

Heating & Air Conditioning - Compressor — 87M4I0 (200708 – 999999)PNC and OE references
| PNC | Part name | OE numbers |
|---|
| 88310 | Compressor assembly with pulley | 88310-42250 · 88310-42260 · 88310-42270 · 88310-42310 · 88310-42320 |
| 88320 | Cooler Compressor Assembly | 88320-42120 |
| 88329E | No. 1 compressor bolt | 88446-12060 · 88446-12061 |
| 88330A | Washer (for electromagnetic clutch) | 88335-14020 |
| 88410 | Magnetic Clutch Assembly | 88410-33150 |
| 88433A | Compressor stays | 88433-20040 |
| 88688K | Cooler compressor bracket | 88688-33460 · 88688-48250 |
