Toyota RAV4 电子燃油喷射系统 — Figure 8404

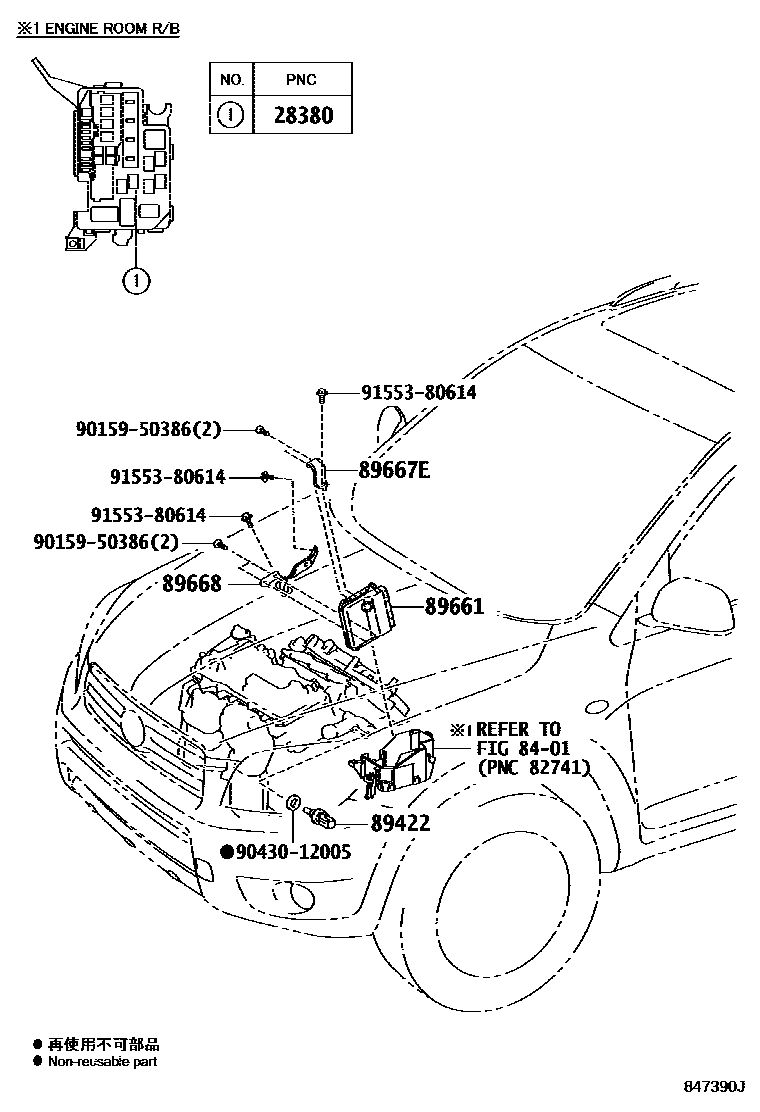

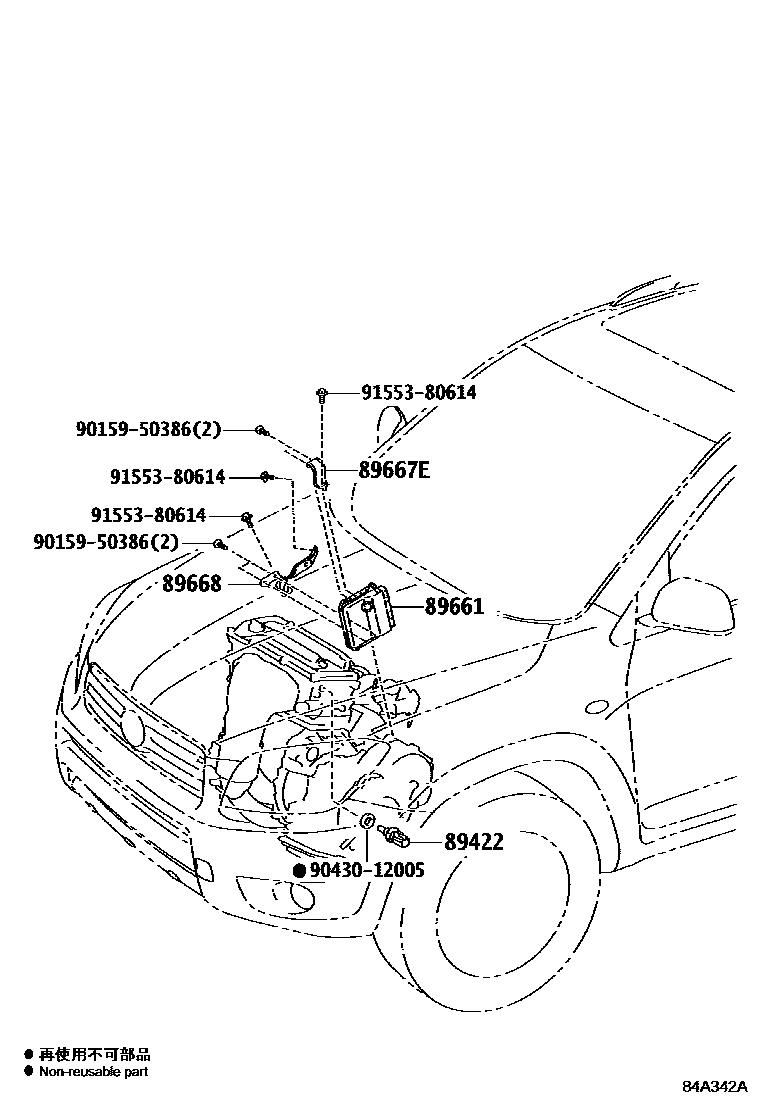

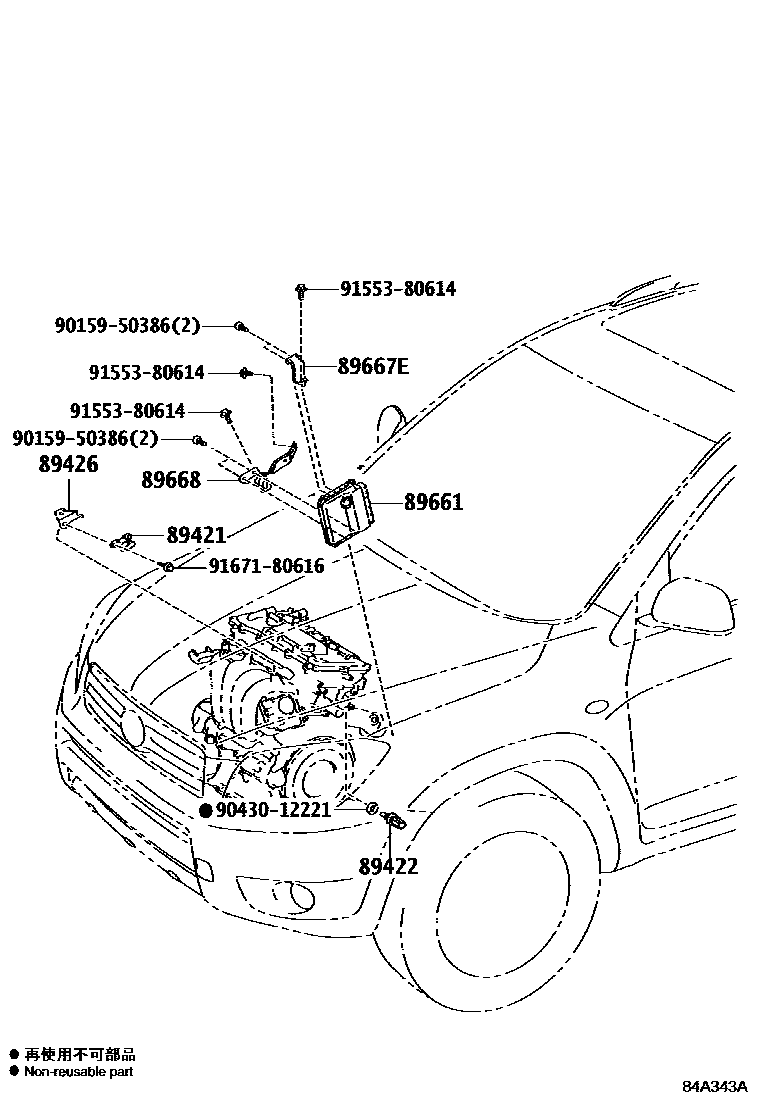

Toyota RAV4 EPC diagram 8404, 电子燃油喷射系统, with 3 images and 7 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 28380 | Fuel pump relay assembly | 90987-04004 |
| 89421 | Vacuum sensor assembly (for E.F.I.) | 89421-26030 |
| 89422 | Water temperature sensor (for E.F.I.) | 89422-33030 |
| 89426 | Vacuum sensor holder | 89426-28080 |
| 89661 | Engine control ECU | 89661-42C50 · 89661-42C60 · 89661-42C90 · 89661-42D00 · 89661-42D10 · 89661-42D20 · 89661-42D21 · 89661-42D30 · 89661-42D31 · 89661-42D40 · 89661-42D41 · 89661-42D50 · 89661-42D51 · 89661-42D60 · 89661-42D70 · 89661-42F50 · 89661-42F51 · 89661-42F80 · 89661-42G50 · 89661-42G51 · 89661-42G52 · 89661-42G60 · 89661-42G61 · 89661-42G62 · 89661-42G70 · 89661-42G71 · 89661-42G72 · 89661-42G80 · 89661-42G81 · 89661-42G82 · 89661-42K20 · 89661-42K30 · 89661-42M80 · 89661-42M81 · 89661-42M90 · 89661-42N00 · 89661-42N10 · 89661-42N20 · 89661-42N21 · 89661-42N30 · 89661-42N31 · 89661-42N40 · 89661-42N41 · 89661-42N50 · 89661-42N51 · 89661-42N60 · 89661-42N61 · 89661-42N70 · 89661-42N71 · 89661-42P20 · 89661-42P21 · 89661-42P50 · 89661-42P51 · 89661-42P80 · 89661-42P81 · 89661-42Q40 · 89661-42Q41 · 89661-42Q50 · 89661-42Q51 · 89661-42Q60 · 89661-42Q61 · 89661-42Q70 · 89661-42Q71 · 89661-42T80 · 89661-42T90 · 89661-42U00 |
| 89667E | No. 1 engine control ECU bracket | 89667-42050 |
| 89668 | No. 2 engine control ECU bracket | 89668-42050 |
