Toyota RAV4 锁芯组件 — Figure 6765

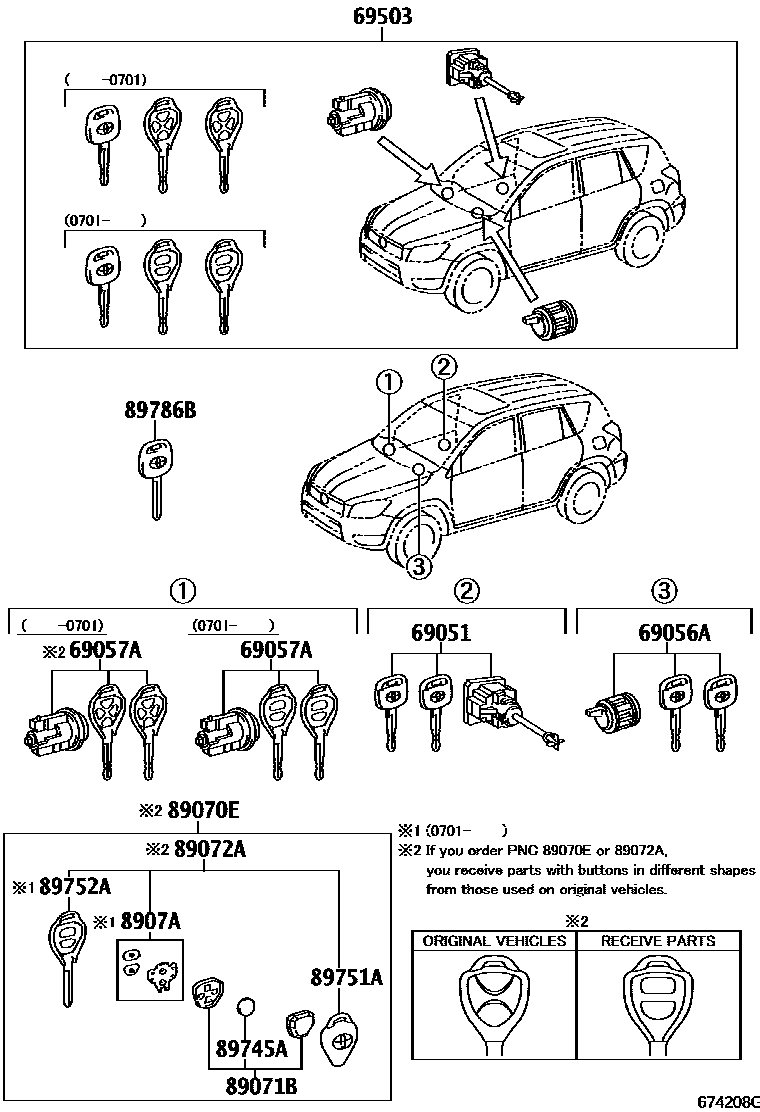

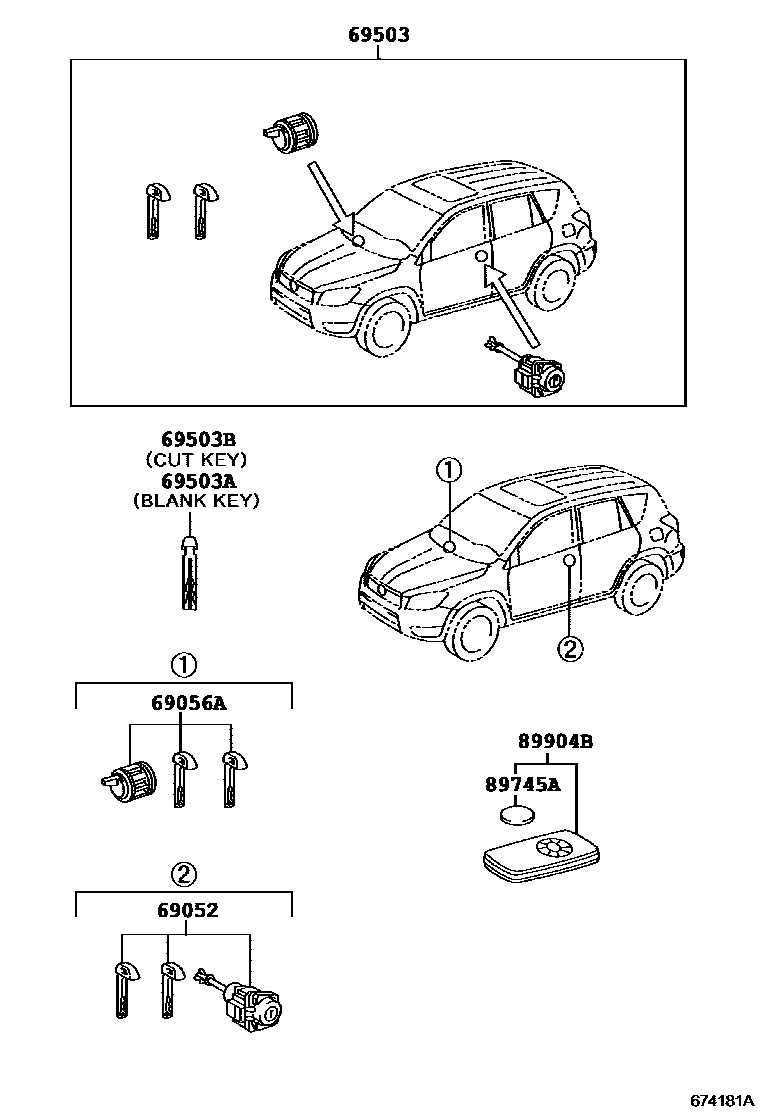

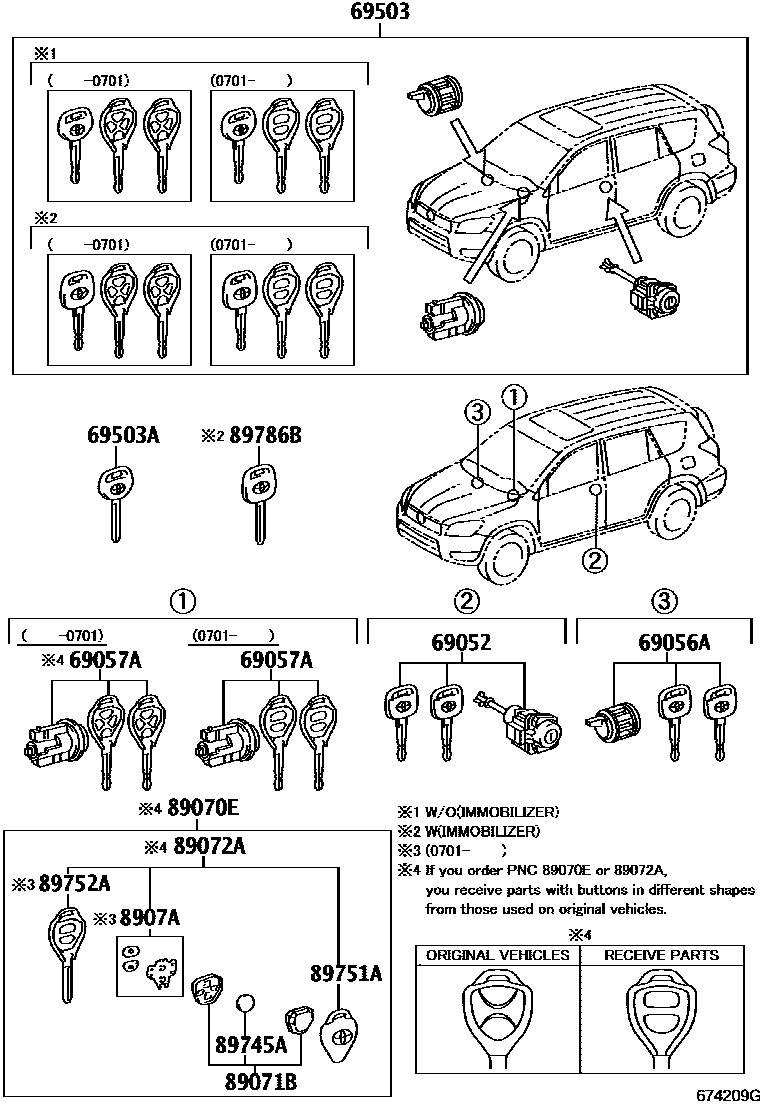

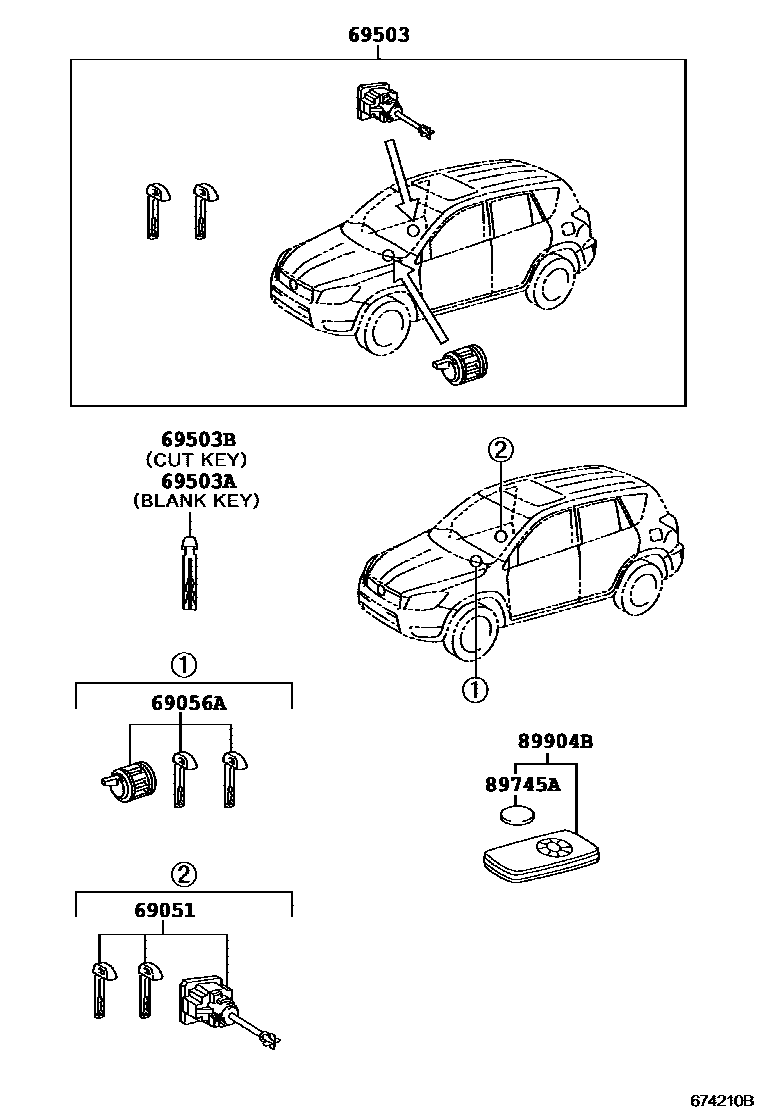

Toyota RAV4 EPC diagram 6765, 锁芯组件, with 4 images and 16 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 69051 | Right door lock cylinder and key assembly | 69051-42180 · 69051-52400 |
| 69052 | Left door lock cylinder and key assembly | 69052-42150 · 69052-52330 |
| 69056A | Glove box lock cylinder and key assembly | 69056-33200 · 69056-42100 |
| 69057A | Ignition switch lock cylinder and key assembly | 69057-12800 · 69057-28370 · 69057-42210 · 69057-42280 · 69057-48180 |
| 69503 | Door lock cylinder components | 69005-42470 · 69005-42500 · 69005-42510 · 69005-42511 · 69005-42512 · 69005-42520 · 69005-42530 · 69005-48350 · 69005-48360 · 69005-48361 |
| 69503A | external tooth key | 69515-52120 · 90999-00200 |
| 69503B | internal tooth key | 69515-52110 |
| 89070E | Remote key assembly | 89070-12740 · 89070-26221 · 89070-26222 · 89070-26270 · 89070-28811 · 89070-28812 · 89070-28830 · 89070-28831 · 89070-28850 · 89070-42530 · 89070-42531 · 89070-42560 · 89070-42570 · 89070-42590 · 89070-42591 · 89070-42720 · 89070-42721 · 89070-42730 · 89070-42731 · 89070-60C80 |
| 89071B | Remote key sub-assembly module assembly | 89071-26040 · 89071-26041 · 89071-26050 · 89071-28201 · 89071-28202 · 89071-28220 · 89071-28240 · 89071-42080 · 89071-60280 |
| 89072A | Remote key shell assembly | 89072-12100 · 89072-12181 · 89072-12360 · 89072-28300 · 89072-28320 · 89072-28321 · 89072-28380 · 89072-42270 · 89072-42271 · 89072-60A60 |
| 8907A | Transmitter switch assembly | 8907A-28010 |
| 89745A | Transmitter battery | 89745-48030 · 89745-52020 · 89745-52030 |
| 89751A | Transmitter housing cover | 89751-12060 · 89751-22050 · 89751-28070 · 89751-28080 · 89751-28081 · 89751-42030 · 89751-42040 · 89751-42041 · 89751-52140 · 89751-60080 |
| 89752A | transmitter housing | 89752-12080 · 89752-12140 · 89752-28050 |
| 89786B | transceiver key secondary transmitter | 89786-60170 · 89786-60220 |
| 89904B | Electronic key transmitter sub-assembly | 89904-12170 · 89904-42050 · 89904-42051 · 89904-42060 · 89904-42150 · 89904-52071 |
