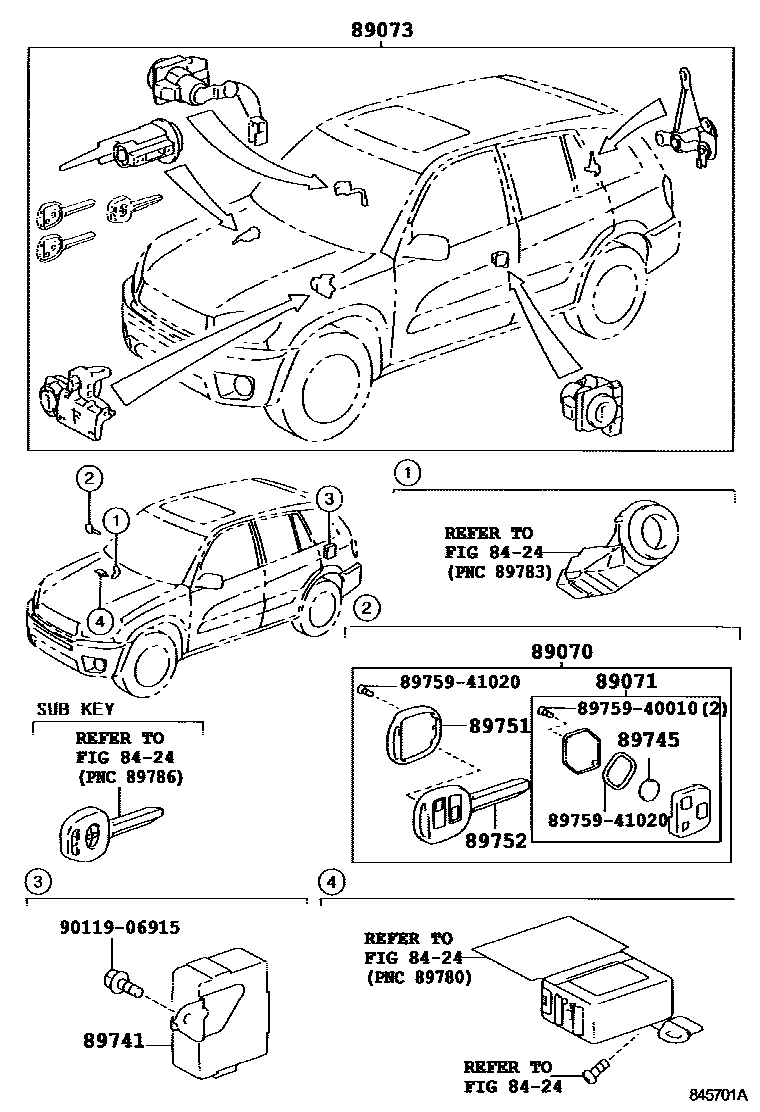

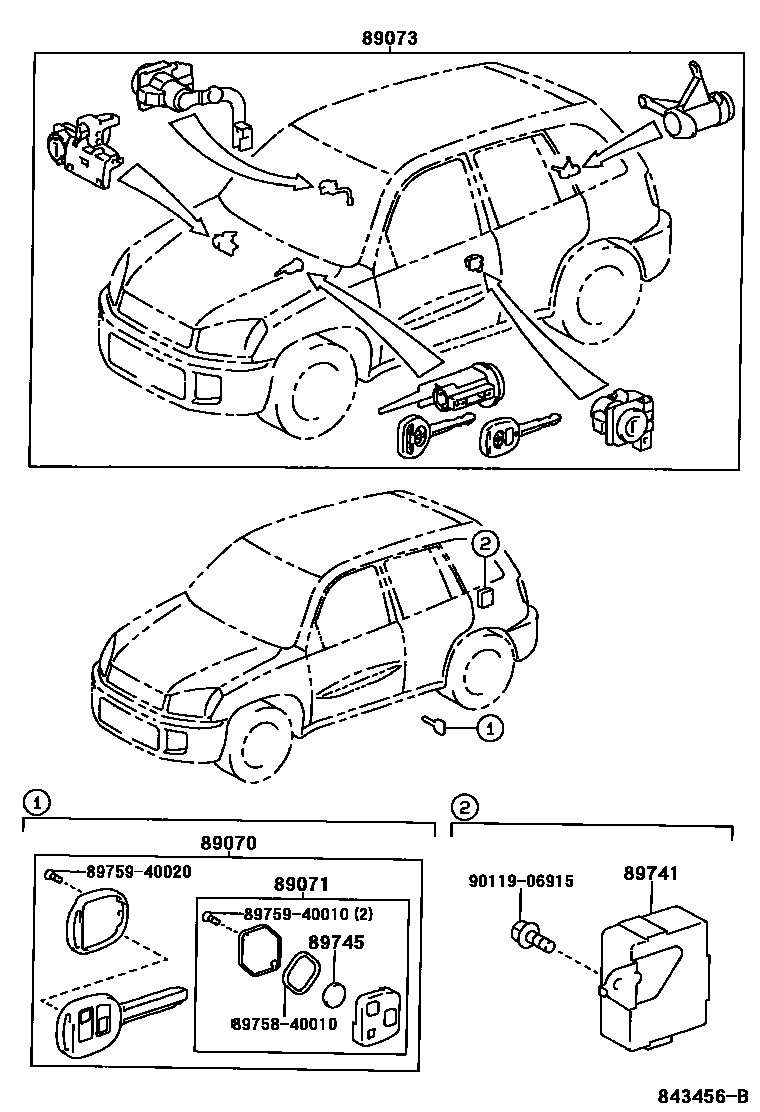

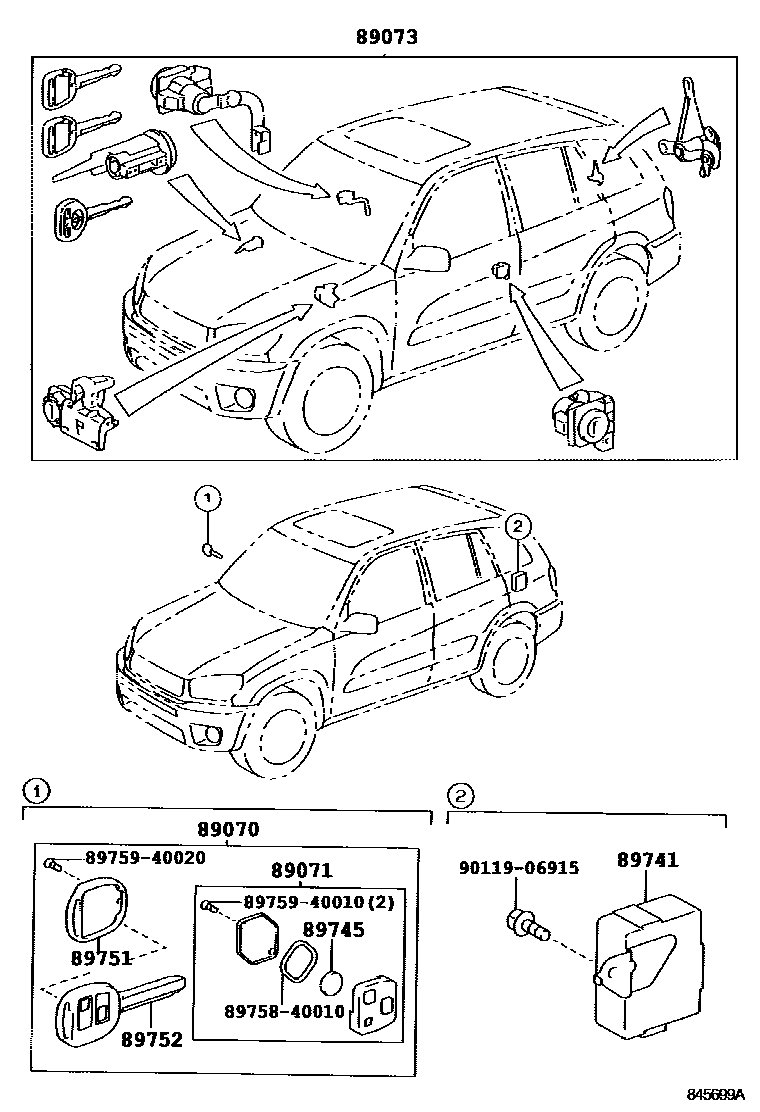

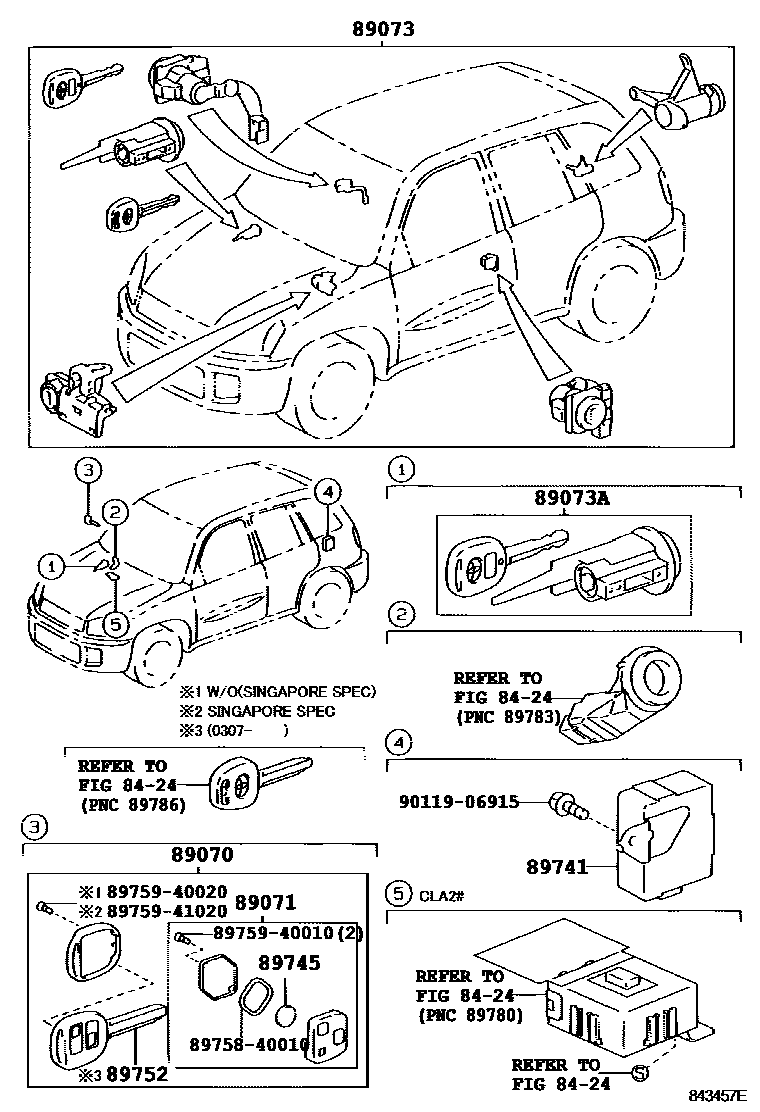

Toyota RAV4 遥控门锁 — Figure 8420
Toyota RAV4 EPC diagram 8420, 遥控门锁, with 4 images and 8 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 89070 | Remote key assembly | 89070-26090 · 89070-28470 · 89070-28490 · 89070-28510 · 89070-42190 · 89070-42200 · 89070-42210 · 89070-42211 · 89070-42220 · 89070-42221 · 89070-42230 · 89070-42250 · 89070-42270 · 89070-42290 · 89070-42310 · 89070-42330 · 89070-42340 · 89070-42380 · 89070-44100 |
| 89071 | Remote key sub-assembly module assembly | 89071-28040 · 89071-33060 · 89071-33061 · 89071-33070 · 89071-42030 · 89071-42040 · 89071-42050 · 89071-42060 · 89071-60030 · 89071-60040 · 89071-60080 · 89071-60081 |
| 89073 | Lock cylinder assembly with transmitter housing (without module) | 69005-42370 · 69005-42390 · 69005-42400 · 89073-42100 · 89073-42110 · 89073-42120 · 89073-42130 · 89073-42131 · 89073-42140 · 89073-42141 · 89073-42150 · 89073-42170 · 89073-42190 · 89073-42210 · 89073-42211 · 89073-42250 · 89073-42260 · 89073-42270 · 89073-42290 · 89073-42291 · 89073-42320 |
| 89073A | Ignition lock cylinder assembly with transmitter housing (internal toothed key) | 89073-42010 · 89073-42020 · 89073-42021 · 89073-42030 · 89073-42040 · 89073-42050 · 89073-42060 · 89073-42080 · 89073-42310 |
| 89741 | door control receiver | 89741-42140 · 89741-42150 · 89741-42151 · 89741-42170 · 89741-42180 · 89741-42200 |
| 89745 | Transmitter battery | 89745-40010 |
| 89751 | Transmitter housing cover | 89751-13010 · 89751-28020 · 89751-44030 |
| 89752 | transmitter housing | 89752-13020 · 89752-58030 |
