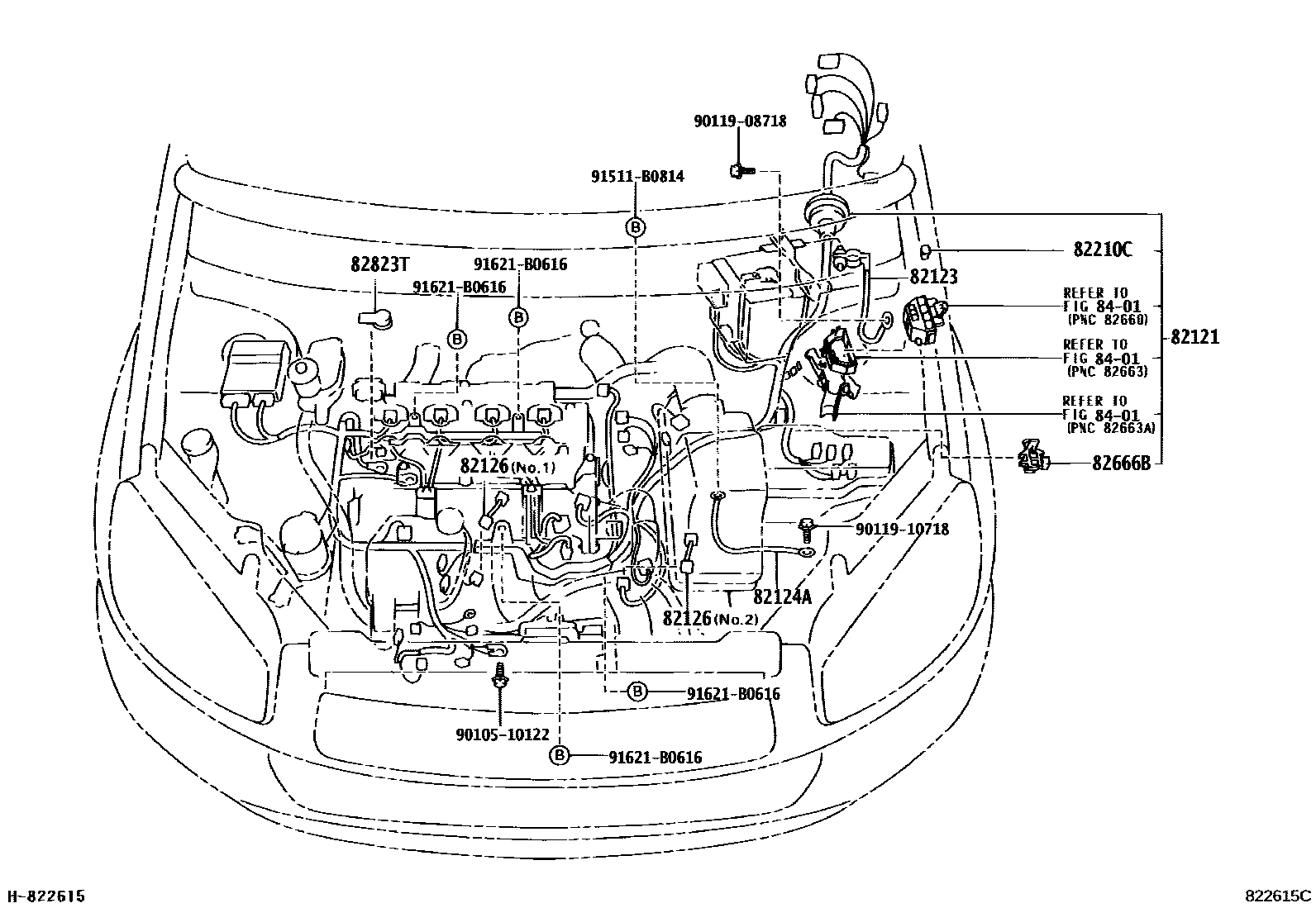

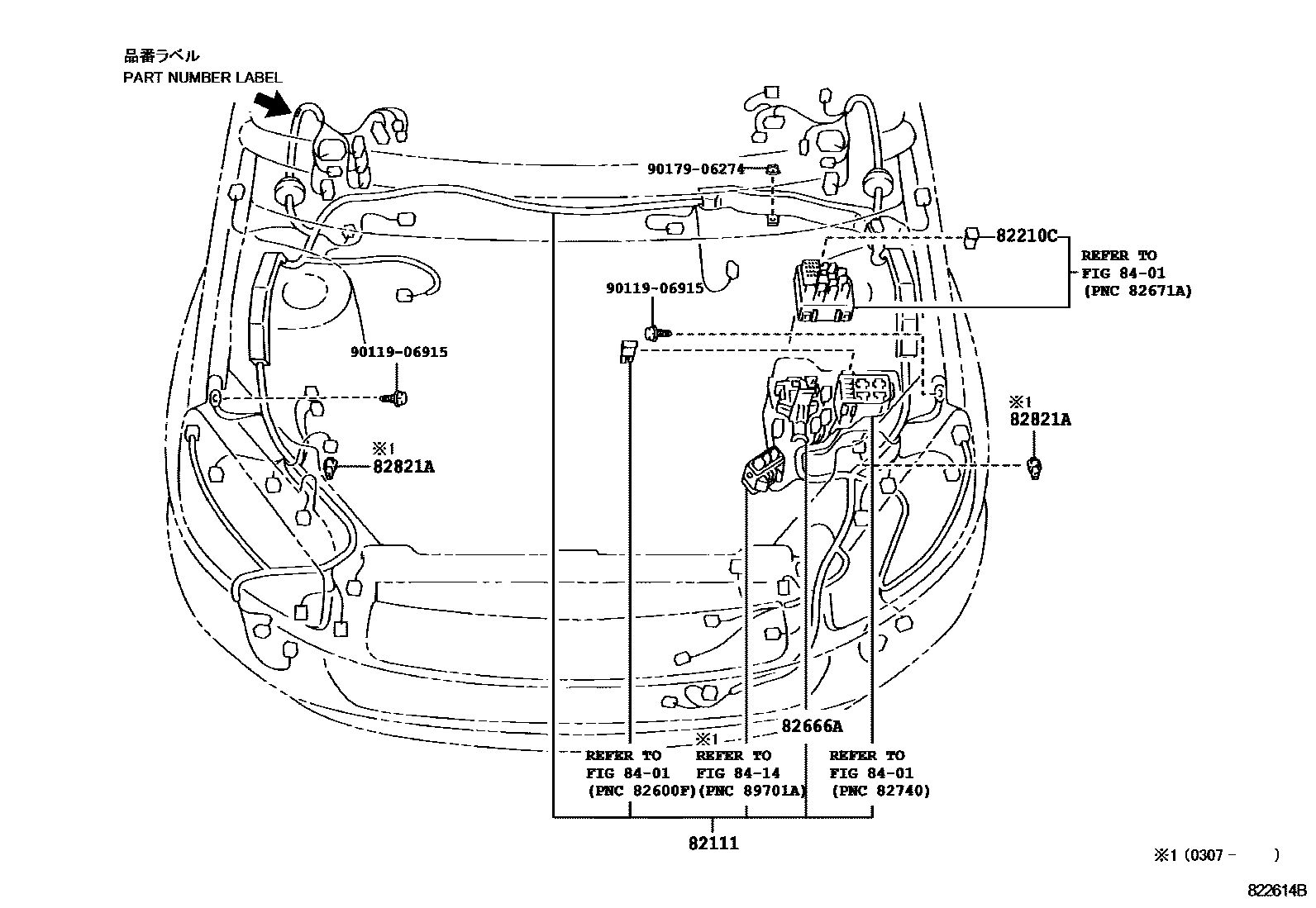

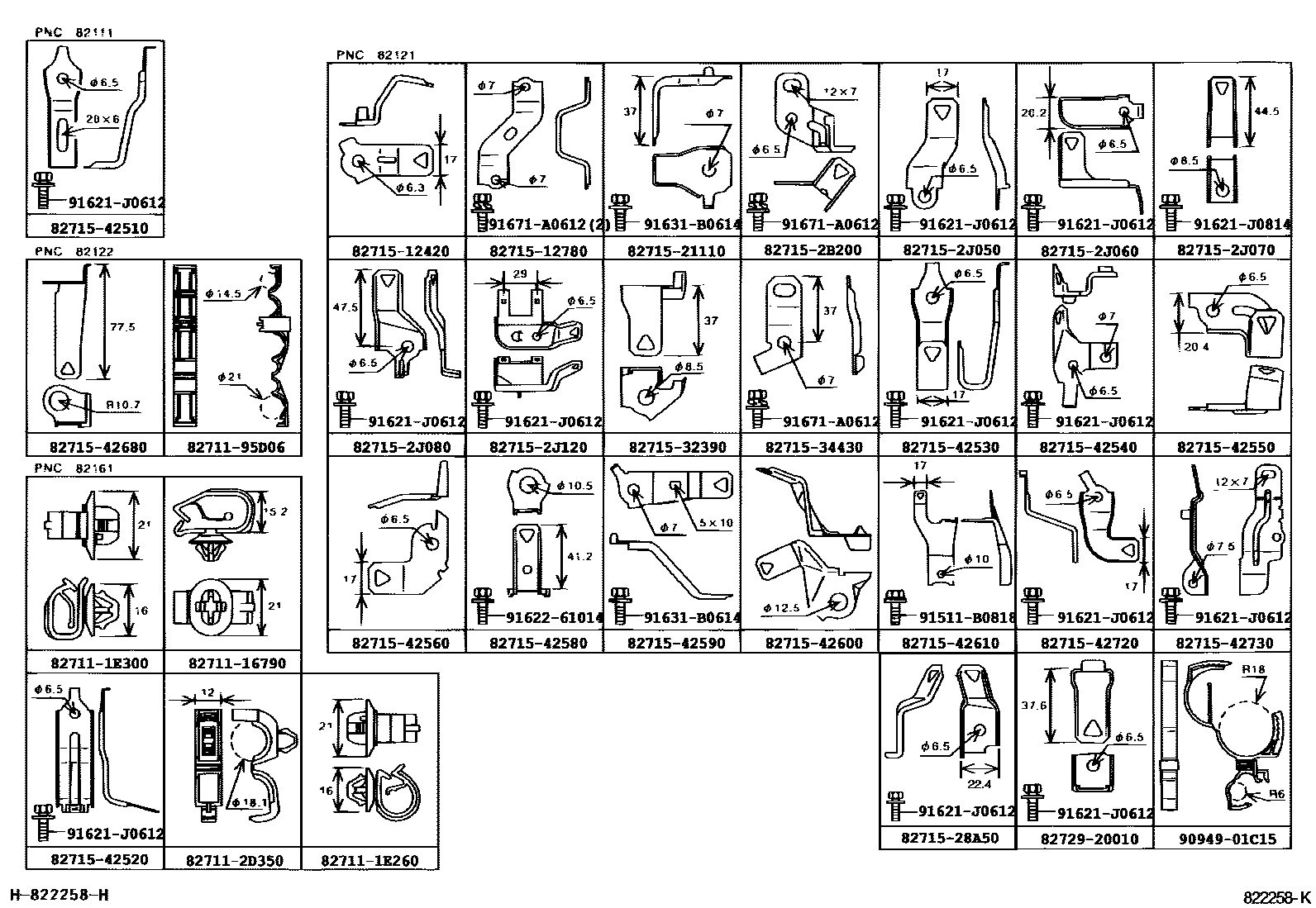

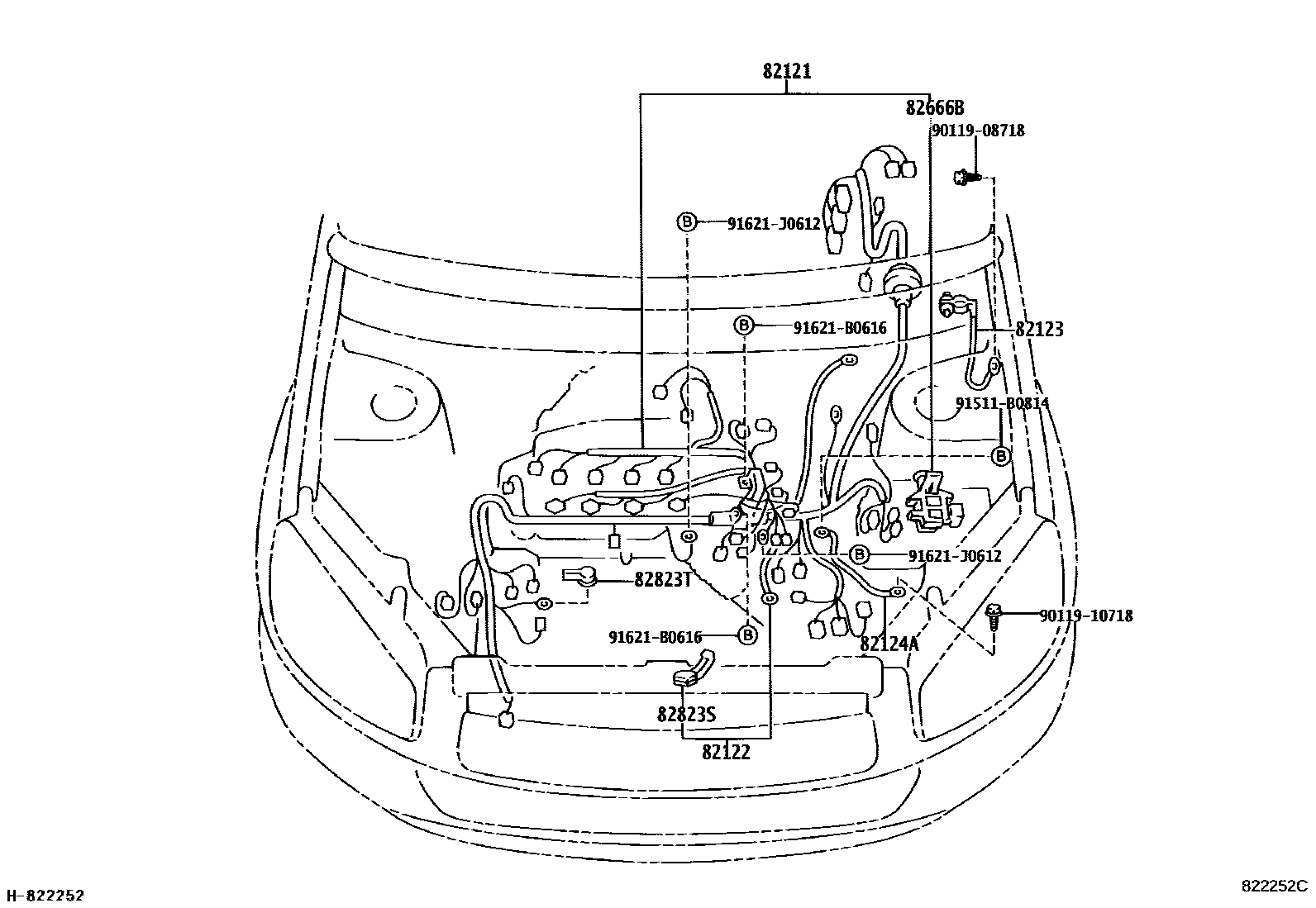

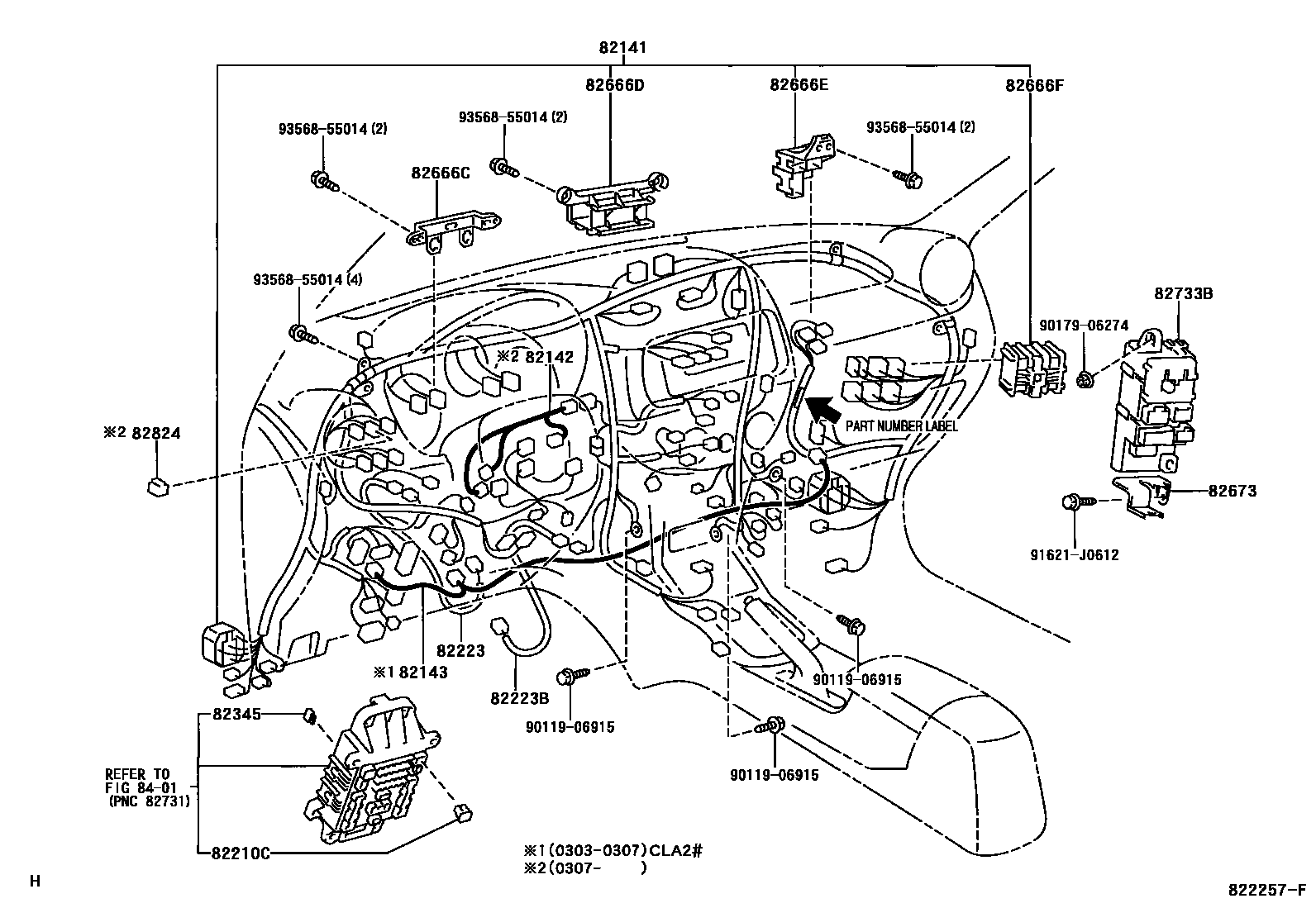

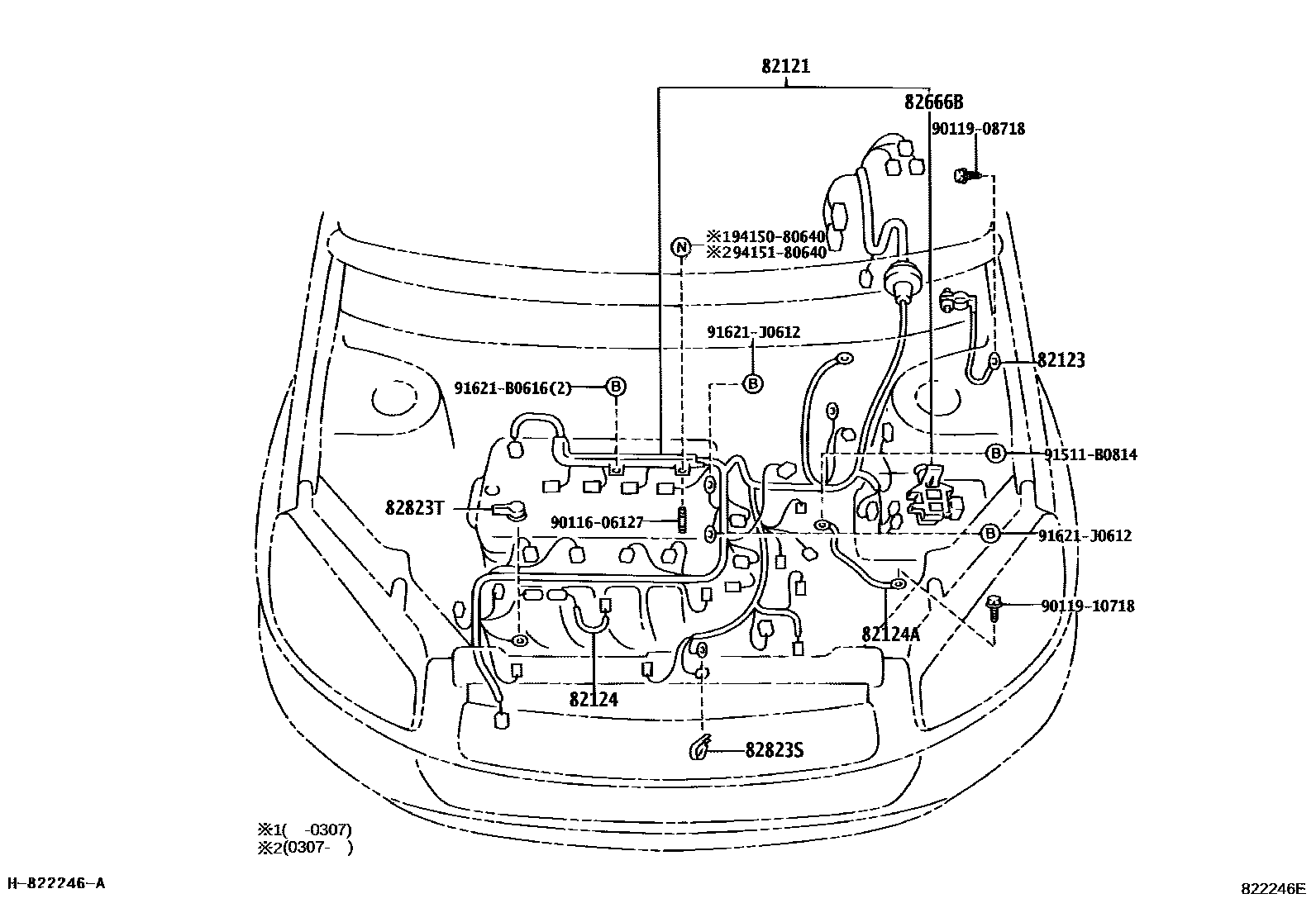

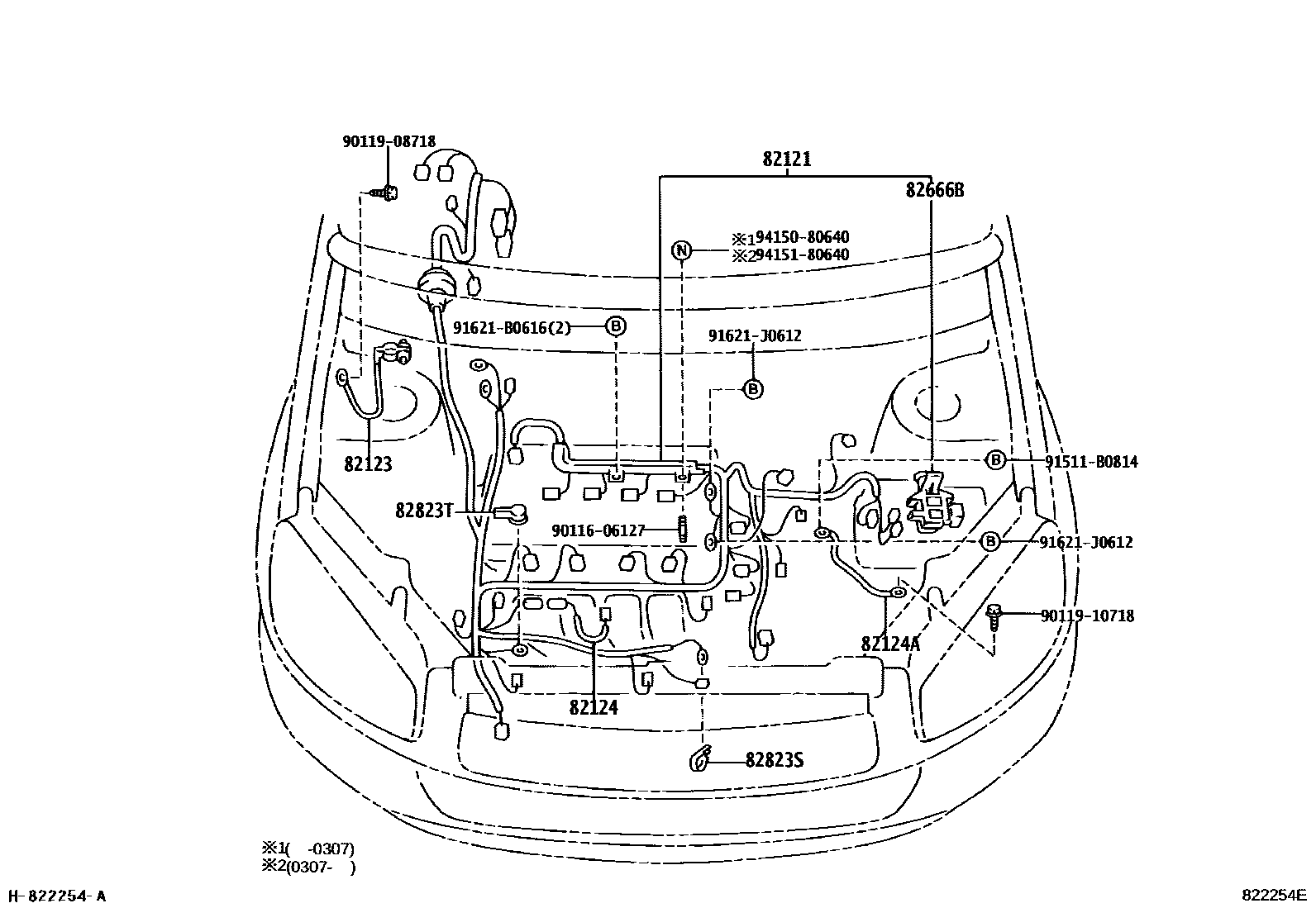

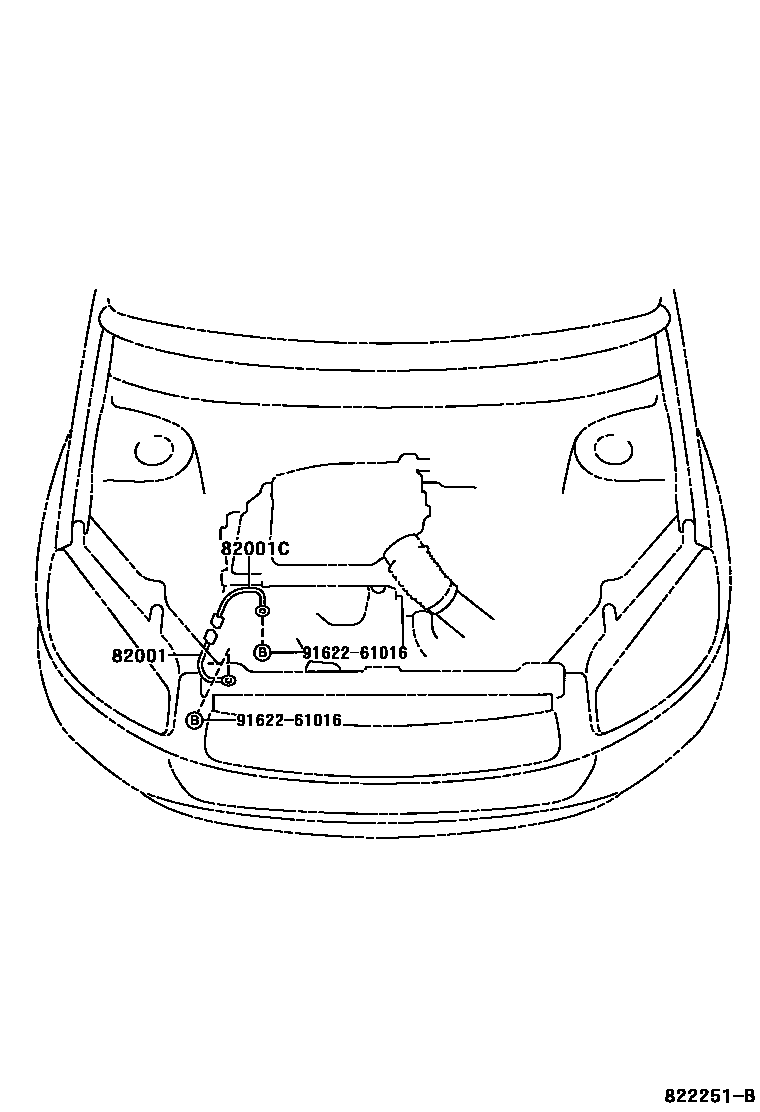

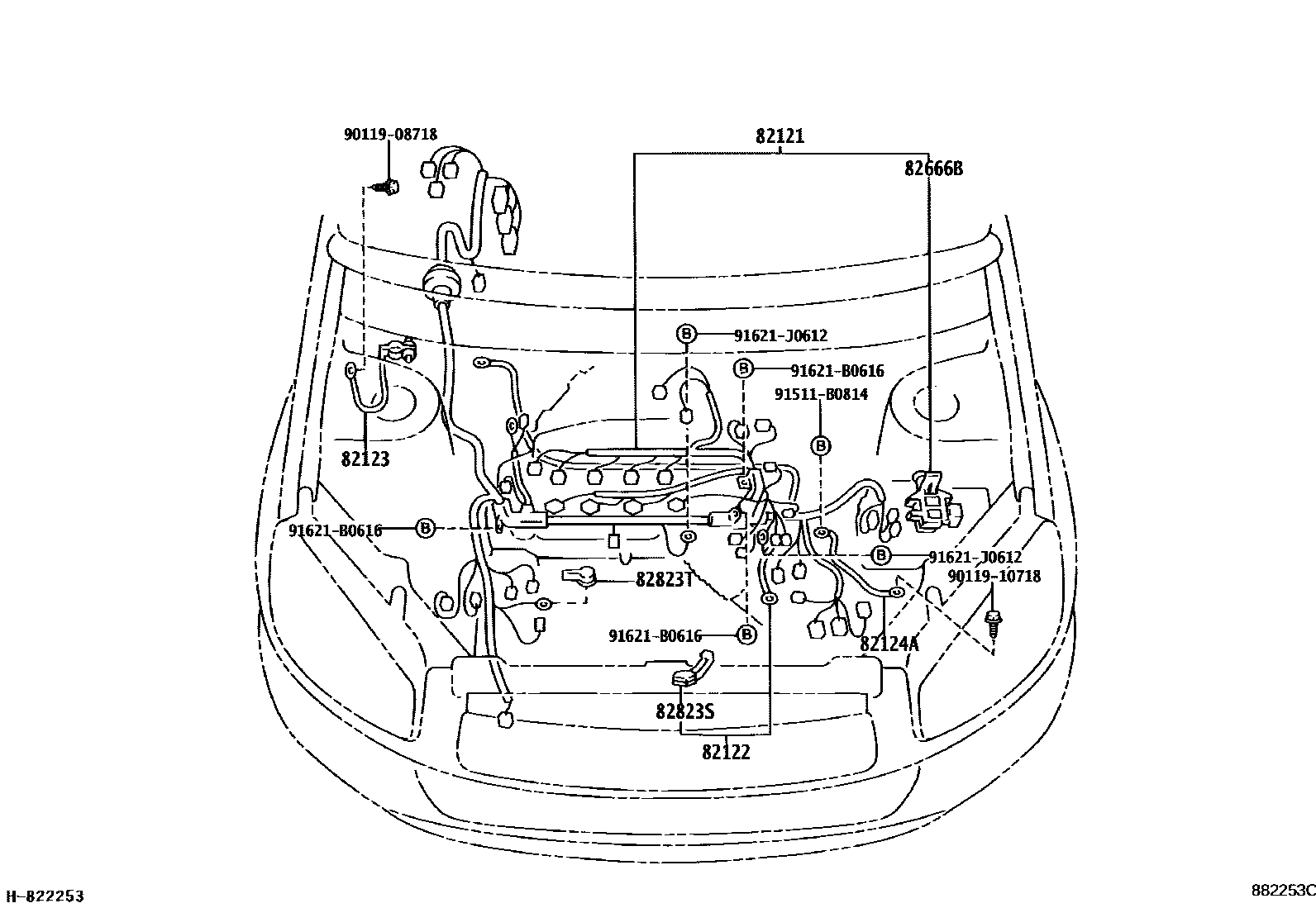

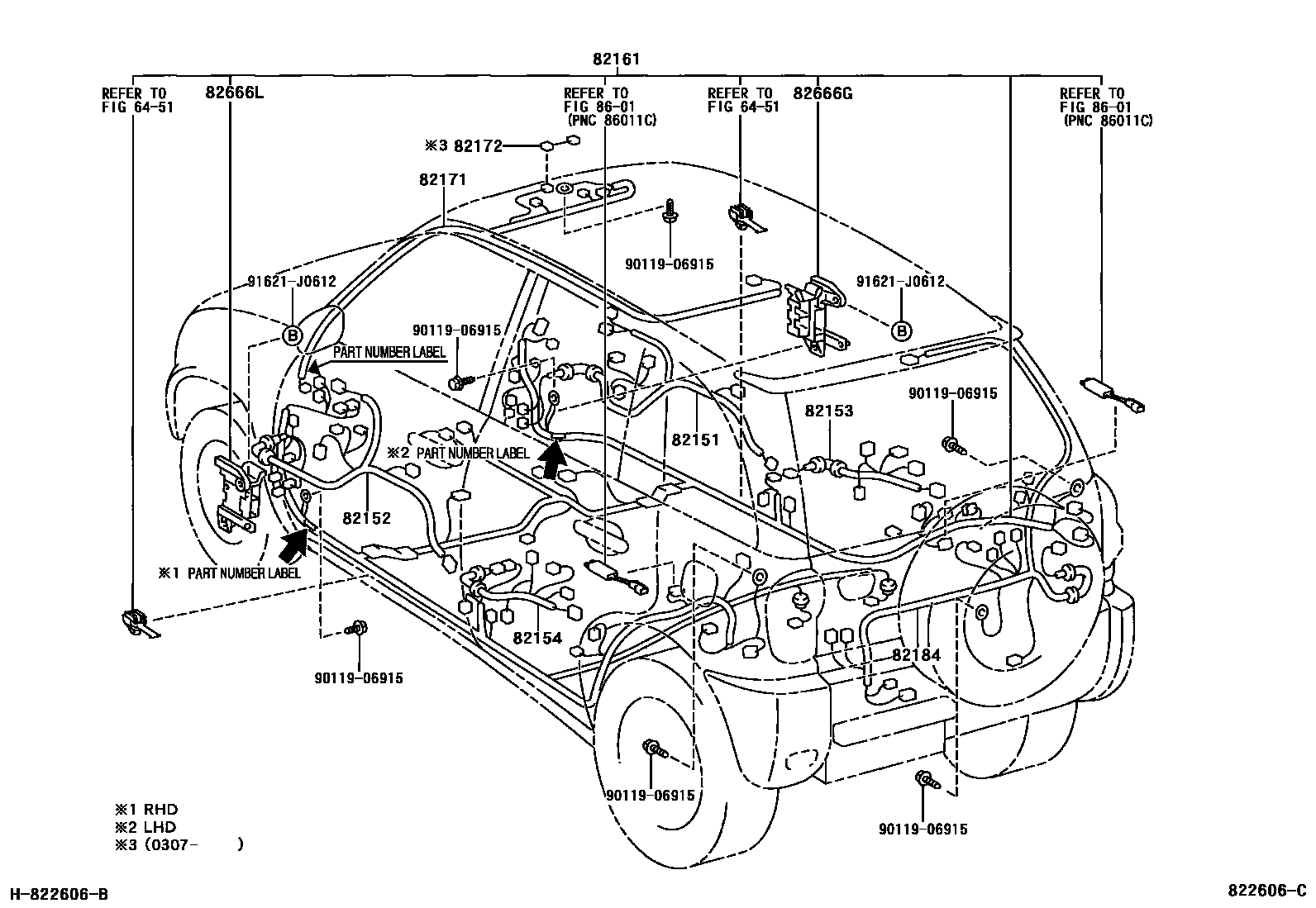

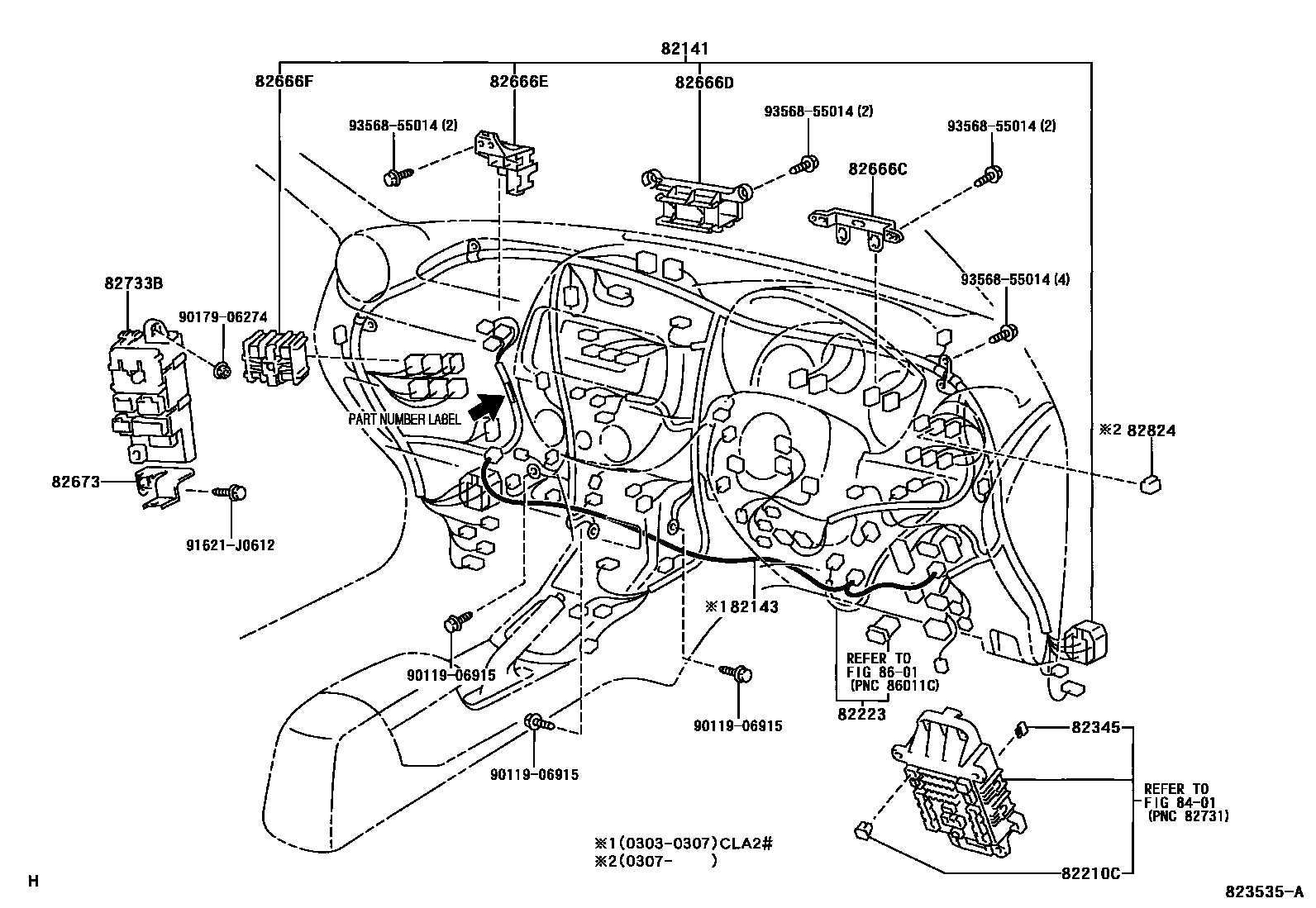

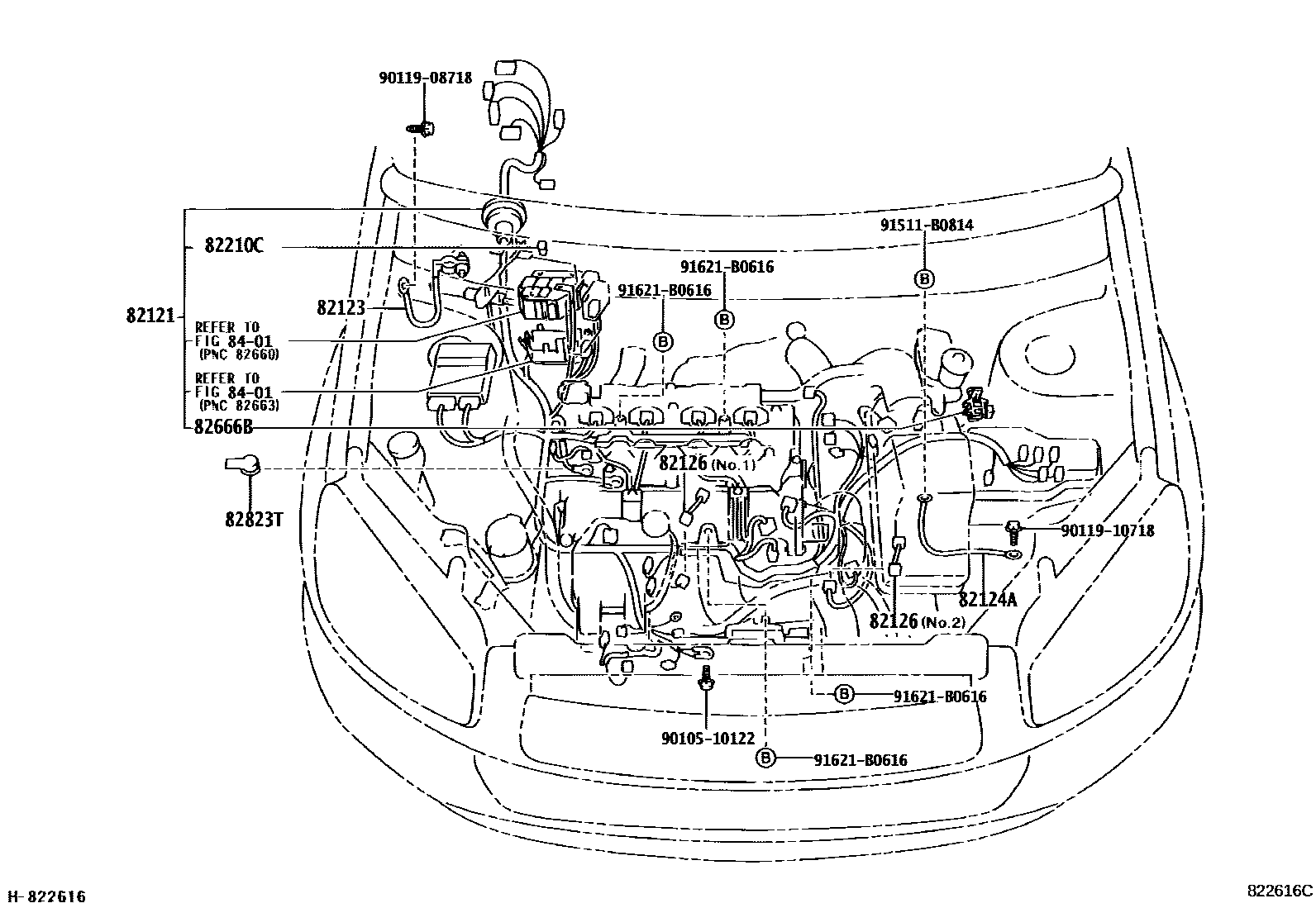

Toyota RAV4 线束和卡夹 — Figure 8202
Toyota RAV4 EPC diagram 8202, 线束和卡夹, with 13 images and 38 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|

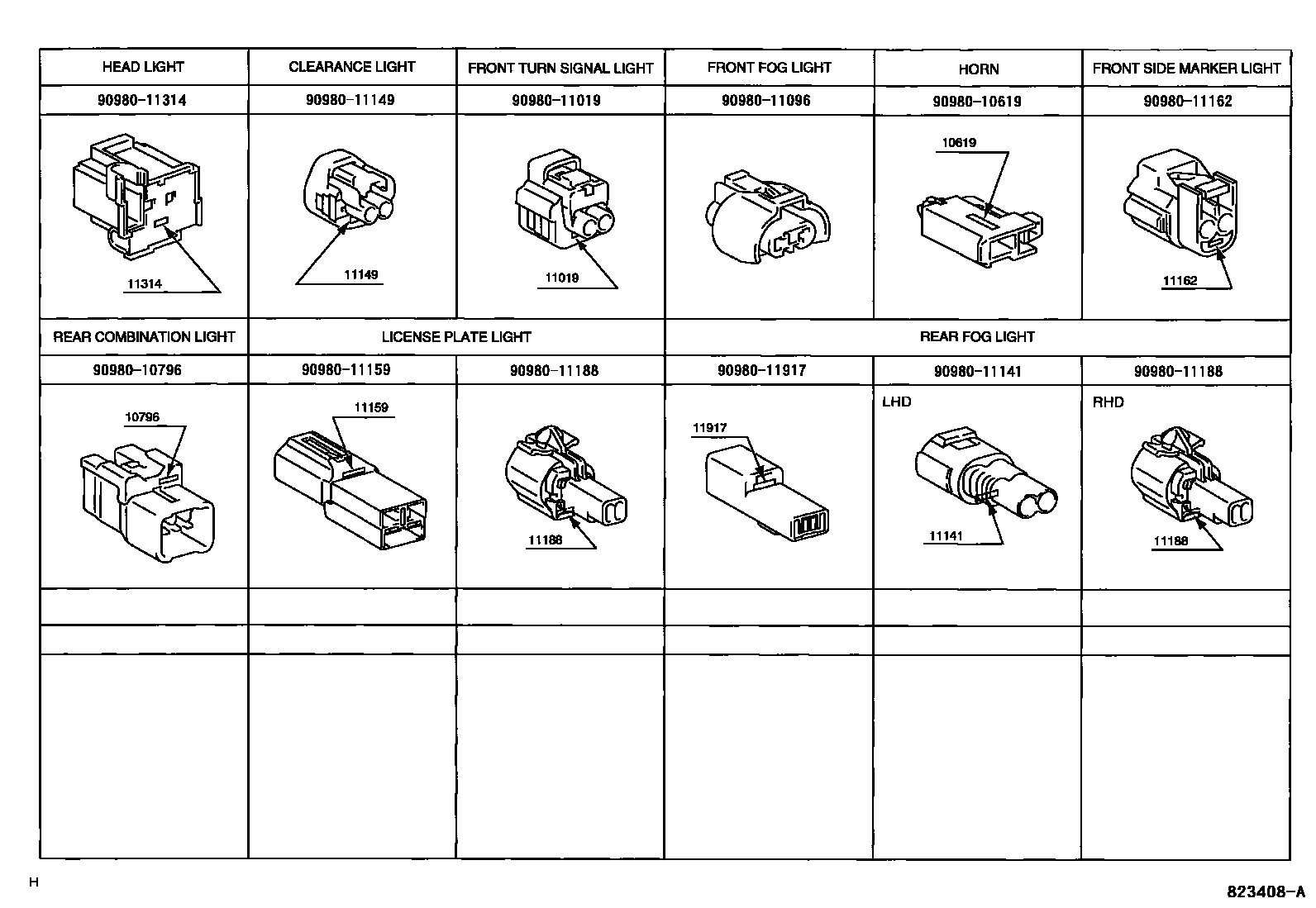

| 82001 | Connection cable No. 1 | 90980-07205 |
| 82001C | Connection cable No. 2 | 90980-07315 |
| 82111 | Engine room main wiring harness | 82111-42A20 · 82111-42A21 · 82111-42A30 · 82111-42A31 · 82111-42A40 · 82111-42A41 · 82111-42A50 · 82111-42A51 · 82111-42A60 · 82111-42A61 · 82111-42A70 · 82111-42A71 · 82111-42A80 · 82111-42A81 · 82111-42A90 · 82111-42A91 · 82111-42B00 · 82111-42B01 · 82111-42B10 · 82111-42B11 · 82111-42B20 · 82111-42B21 · 82111-42B30 · 82111-42B31 · 82111-42B40 · 82111-42B41 · 82111-42B50 · 82111-42B51 · 82111-42C20 · 82111-42C21 · 82111-42C30 · 82111-42C31 · 82111-42C40 · 82111-42C41 · 82111-42C50 · 82111-42C51 · 82111-42C60 · 82111-42C61 · 82111-42C70 · 82111-42C71 · 82111-42C80 · 82111-42C81 · 82111-42C90 · 82111-42C91 · 82111-42D00 · 82111-42D01 · 82111-4A091 · 82111-4A100 · 82111-4A101 · 82111-4A110 · 82111-4A111 · 82111-4A121 · 82111-4A130 · 82111-4A131 · 82111-4A140 · 82111-4A141 · 82111-4A150 · 82111-4A151 · 82111-4A160 · 82111-4A161 · 82111-4A250 · 82111-4A260 · 82111-4A270 · 82111-4A280 · 82111-4A290 · 82111-4A300 · 82111-4A310 · 82111-4A320 |
| 82121 | Engine wiring harness | 82121-42610 · 82121-42620 · 82121-42630 · 82121-42640 · 82121-42650 · 82121-42660 · 82121-42670 · 82121-42680 · 82121-42710 · 82121-42720 · 82121-42730 · 82121-42740 · 82121-42741 · 82121-42770 · 82121-42780 · 82121-42790 · 82121-42791 · 82121-42800 · 82121-42801 · 82121-42810 · 82121-42820 · 82121-42830 · 82121-42840 · 82121-42870 · 82121-42880 · 82121-42890 · 82121-42A00 |
| 82122 | Engine No. 2 wiring harness | 82122-42020 · 82122-42030 · 82122-42031 |
| 82123 | Engine No. 3 wiring harness | 82123-42080 · 82123-42090 |
| 82124 | Engine No. 4 wiring harness | 82124-32050 |
| 82124A | Engine No. 5 wiring harness | 82124-42040 · 82124-42060 |
| 82126 | Engine wiring harness | 82126-20010 · 82126-42010 |
| 82141 | Dashboard wiring harness | 82141-42A50 · 82141-42A51 · 82141-42A60 · 82141-42A61 · 82141-42A70 · 82141-42A71 · 82141-42A80 · 82141-42A81 · 82141-42A90 · 82141-42A91 · 82141-42B00 · 82141-42B01 · 82141-42B10 · 82141-42B11 · 82141-42B20 · 82141-42B21 · 82141-42B30 · 82141-42B31 · 82141-42B40 · 82141-42B41 · 82141-42B50 · 82141-42B51 · 82141-42B60 · 82141-42B61 · 82141-42B70 · 82141-42B71 · 82141-42B80 · 82141-42B81 · 82141-42B90 · 82141-42B91 · 82141-42C00 · 82141-42C01 · 82141-42C10 · 82141-42C11 · 82141-42C20 · 82141-42C21 · 82141-42C30 · 82141-42C31 · 82141-42C40 · 82141-42C41 · 82141-42C50 · 82141-42C51 · 82141-42C60 · 82141-42C61 · 82141-42D50 · 82141-42D51 · 82141-42D60 · 82141-42D61 · 82141-42D70 · 82141-42D71 · 82141-42D80 · 82141-42D81 · 82141-42D90 · 82141-42D91 · 82141-42E00 · 82141-42E01 · 82141-42E10 · 82141-42E11 · 82141-42E20 · 82141-42E21 · 82141-42E30 · 82141-42E31 · 82141-42E40 · 82141-42E41 · 82141-42E50 · 82141-42E51 · 82141-42E60 · 82141-42E61 · 82141-42E70 · 82141-42E71 · 82141-42E80 · 82141-42E81 · 82141-42E90 · 82141-42E91 · 82141-4A780 · 82141-4A790 · 82141-4A791 · 82141-4A800 · 82141-4A810 · 82141-4A811 · 82141-4A820 · 82141-4A830 · 82141-4A840 · 82141-4A850 · 82141-4A860 · 82141-4A870 · 82141-4A880 · 82141-4A890 · 82141-4B050 · 82141-4B060 · 82141-4B070 · 82145-42030 · 82145-42031 · 82145-42040 · 82145-42041 · 82145-42050 · 82145-42051 · 82145-42060 · 82145-42070 · 82145-42080 · 82145-42090 |
| 82142 | Instrument panel wiring harness No. 2 | 82142-42010 · 82142-42020 |
| 82143 | Instrument panel wiring harness No. 3 | 82143-42010 |
| 82151 | Right front door wiring harness | 82151-42410 · 82151-42420 · 82151-42430 · 82151-42440 · 82151-42470 · 82151-42480 · 82151-42490 · 82151-42500 · 82151-42530 · 82151-42540 · 82151-42550 · 82151-42580 · 82151-42590 · 82151-42600 · 82151-42610 · 82151-42630 · 82151-42640 · 82151-42670 · 82151-42680 · 82151-42700 · 82151-42750 · 82151-42760 · 82151-42790 · 82151-42800 · 82151-42810 · 82151-42820 |
| 82152 | Left front door wiring harness | 82151-42410 · 82151-42530 · 82152-42390 · 82152-42400 · 82152-42430 · 82152-42440 · 82152-42450 · 82152-42460 · 82152-42480 · 82152-42490 · 82152-42520 · 82152-42530 · 82152-42540 · 82152-42550 · 82152-42570 · 82152-42600 · 82152-42620 · 82152-42630 · 82152-42650 · 82152-42660 · 82152-42690 · 82152-42700 · 82152-42710 · 82152-42720 |
| 82153 | Rear door wiring harness No. 1 | 82153-42030 · 82153-42040 · 82153-42041 · 82153-42050 · 82153-42051 · 82153-42060 · 82153-42061 · 82153-42070 · 82153-42071 |
| 82154 | Rear door wiring harness No. 2 | 82153-42030 · 82153-42040 · 82153-42041 · 82153-42050 · 82153-42051 · 82153-42060 · 82153-42061 · 82153-42070 · 82153-42071 |
| 82161 | floor wiring harness | 82161-42620 · 82161-42670 · 82161-42680 · 82161-42690 · 82161-42700 · 82161-42701 · 82161-42710 · 82161-42711 · 82161-42720 · 82161-42790 · 82161-42800 · 82161-42810 · 82161-42820 · 82161-42830 · 82161-42840 · 82161-42850 · 82161-42851 · 82161-42860 · 82161-42861 · 82161-42870 · 82161-42871 · 82161-42880 · 82161-42881 · 82161-42890 · 82161-42891 · 82161-42A00 · 82161-42A01 · 82161-42A10 · 82161-42A11 · 82161-42A20 · 82161-42A21 · 82161-42A30 · 82161-42A31 · 82161-42A40 · 82161-42A41 · 82161-42A50 · 82161-42A51 · 82161-42A60 · 82161-42A61 · 82161-42B50 · 82161-42B51 · 82161-42B60 · 82161-42B61 · 82161-42B70 · 82161-42B71 · 82161-42B80 · 82161-42B81 · 82161-42B90 · 82161-42B91 · 82161-42C00 · 82161-42C01 · 82161-42C10 · 82161-42C11 · 82161-42C20 · 82161-42C21 · 82161-42C30 · 82161-42C31 · 82161-42C40 · 82161-42C41 · 82161-42D00 · 82161-42D01 · 82161-42D10 · 82161-42D11 |
| 82171 | Roof No. 1 wiring harness | 82171-42200 · 82171-42210 · 82171-42220 · 82171-42230 · 82171-42240 · 82171-42250 · 82171-42260 · 82171-42270 · 82171-42290 · 82171-42300 · 82171-42310 · 82171-42320 · 82171-42330 · 82171-42340 · 82171-42350 · 82171-42360 · 82171-42370 · 82171-42380 |
| 82172 | Roof No. 2 wiring harness | 82172-42010 |
| 82184 | Rear door No. 1 wiring harness | 82184-42180 · 82184-42200 · 82184-42210 · 82184-42220 |
| 82210C | fuse | 90982-08280 · 90982-08281 · 90982-08282 |
| 82223 | switch harness | 82223-42010 · 82223-42030 · 82223-42050 · 82223-42120 · 82223-42130 · 82223-42140 |
| 82223B | Switch No. 2 wiring harness | 82223-42040 · 82223-42110 |
| 82345 | diode | 82345-32020 |
| 82666A | Connector holder No. 2 | 82666-42090 |
| 82666B | No. 3 connector holder | 82666-42100 |
| 82666C | No. 4 connector holder | 82666-42030 |
| 82666D | No. 5 connector holder | 82666-42060 |
| 82666E | No. 6 connector holder | 82666-42070 · 82666-42080 · 82666-42140 · 82666-42150 |
| 82666F | No. 7 connector holder | 82666-42110 |
| 82666G | No. 8 connector holder | 82666-42040 · 82666-42120 |
| 82666L | No. 9 connector holder | 82666-42050 · 82666-42130 |
| 82673 | Junction box bracket | 82673-42070 · 82673-42080 |
| 82733B | Passenger side junction box | 82733-42050 · 82733-42051 · 82733-42060 · 82733-42061 · 82733-42080 · 82733-42081 |
| 82821A | Connector cover | 82821-12360 |
| 82823S | starter terminal cover | 82823-35040 · 82823-42010 |
| 82823T | Generator terminal cover | 82823-22050 |
| 82824 | Harness connector | 82824-42130 |
