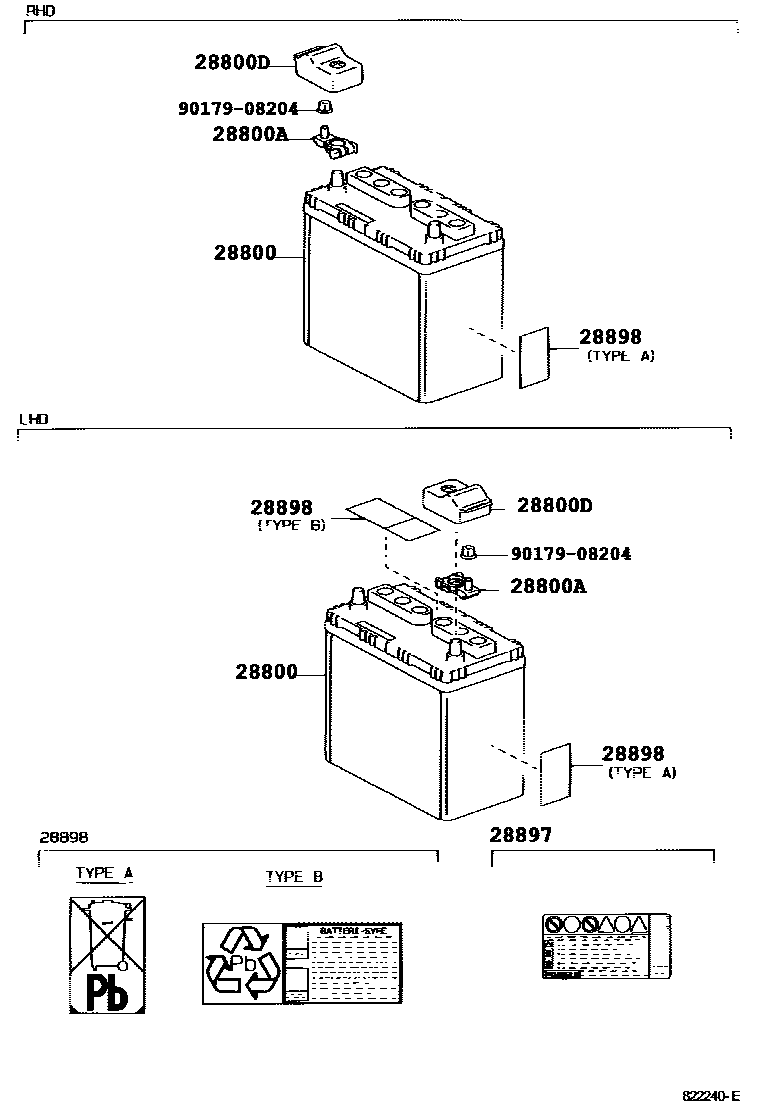

Toyota RAV4 蓄电池和蓄电池电缆 — Figure 8201
Toyota RAV4 EPC diagram 8201, 蓄电池和蓄电池电缆, with 1 images and 5 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 28800 | battery | 28800-15021 · 28800-15022 · 28800-17111 · 28800-17121 · 28800-21100 · 28800-31101 · 28800-31111 · 28800-31121 · 28800-31122 · 28800-42041 · 28800-42042 · 28800-42061 · 28800-46160 · 28800-54020 · 28800-54232 · 28800-54472 · 28800-64122 · 28800-64132 · 28800-64182 · 28800-64251 · 28800-72020 · 28800-74200 · 28800-74201 · 28800-74230 · 28800-74231 · 28800-74260 · 28800-74261 |
| 28800A | battery positive terminal | 90982-05054 · 90982-05056 |
| 28800D | Connector cover (for battery terminals) | 82821-42010 |
| 28897 | Battery warning nameplate | 28897-28010 |
| 28898 | battery plates | 28898-16020 · 28898-46010 · 28898-46020 |
