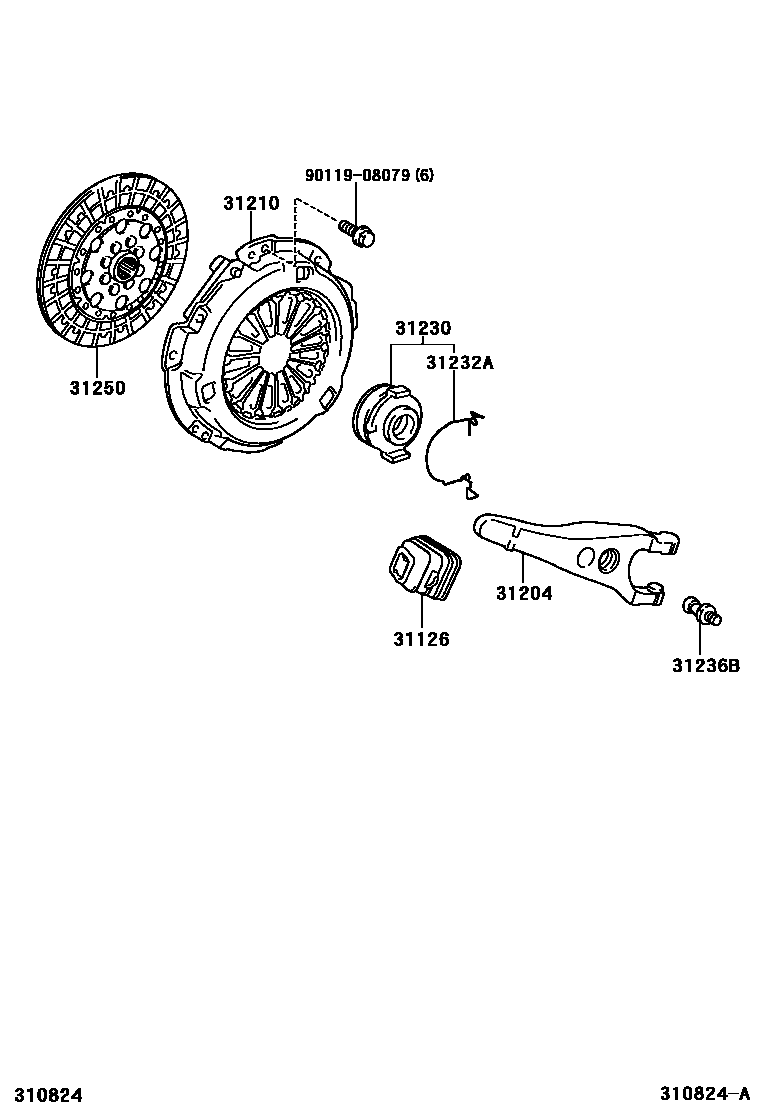

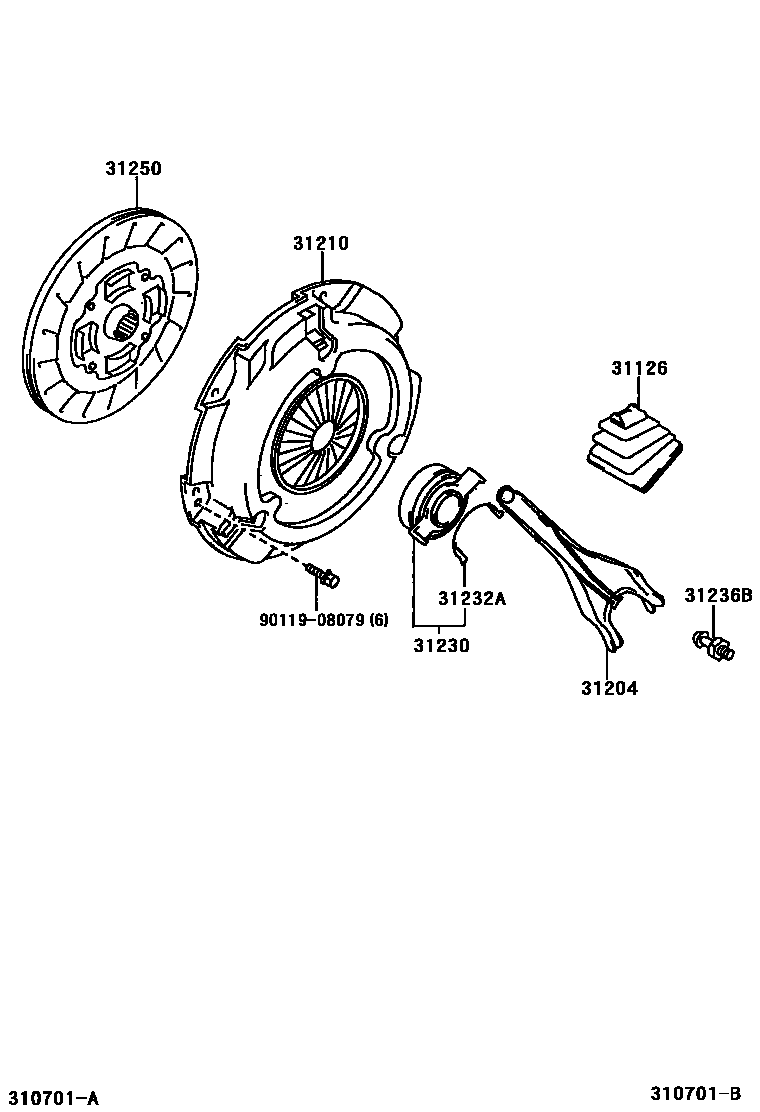

Toyota RAV4 离合器和分离叉 — Figure 3101
Toyota RAV4 EPC diagram 3101, 离合器和分离叉, with 2 images and 7 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 31126 | Clutch release fork dust boot | 31126-12051 · 31126-20080 · 31126-32010 |
| 31204 | Clutch release fork assembly | 31204-17010 · 31204-20100 · 31204-20130 · 31204-20131 |
| 31210 | Clutch cover assembly | 31210-12152 · 31210-20371 · 31210-20373 · 31210-28060 · 31210-33040 · 31210-42010 · 31210-42020 · 31210-52050 |
| 31230 | Clutch release bearing assembly | 31230-12170 · 31230-12171 · 31230-12191 · 31230-20170 · 31230-20191 |
| 31232A | Release bearing hub clip | 31232-12070 · 31232-20020 · 31232-20031 |
| 31236B | Split fork bracket | 31236-12020 · 31236-20060 · 31236-20080 |
| 31250 | Clutch disc assembly | 31250-12550 · 31250-20280 · 31250-20351 · 31250-20352 · 31250-20353 · 31250-28180 · 31250-28181 · 31250-42010 · 31250-42011 |
