Toyota RAV4 线束和卡夹 — Figure 8202
Toyota RAV4 EPC diagram 8202, 线束和卡夹, with 8 images and 27 PNC and OE references.

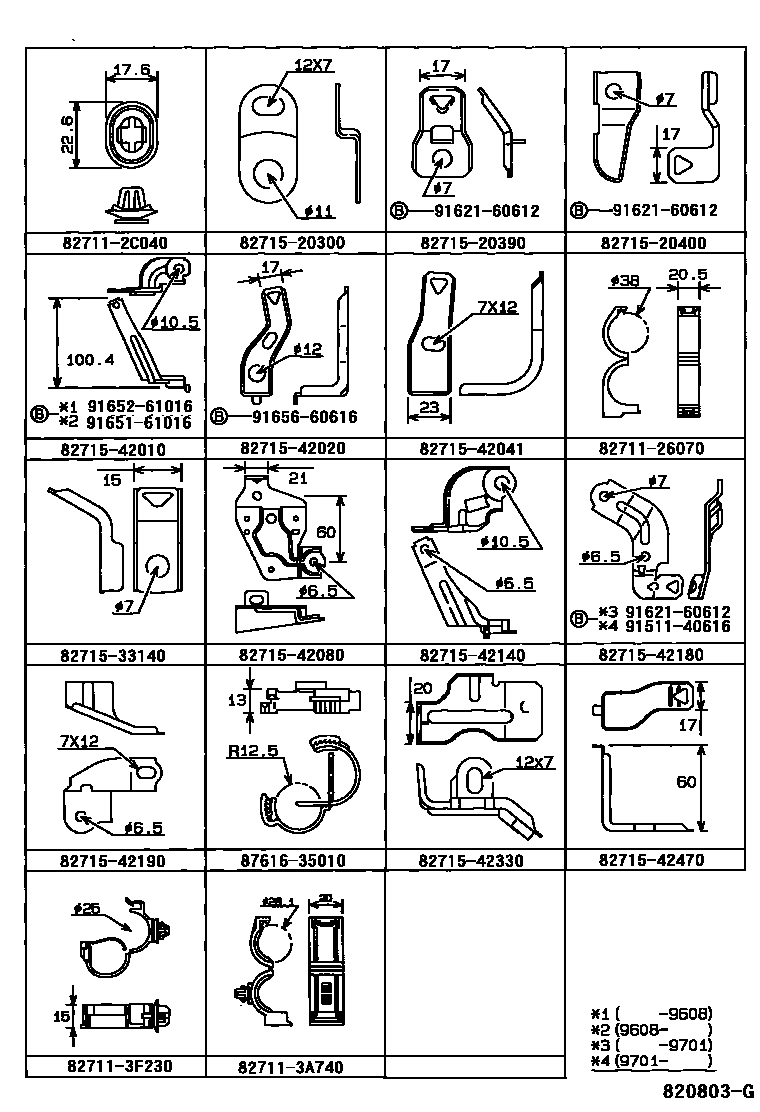

PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 82001 | Connection cable No. 1 | 90980-07280 |
| 82001C | Connection cable No. 2 | 90980-07325 · 90980-07342 · 90980-07406 |
| 82001D | Connection cable No. 3 | 90980-07318 · 90980-07341 · 90980-07381 |

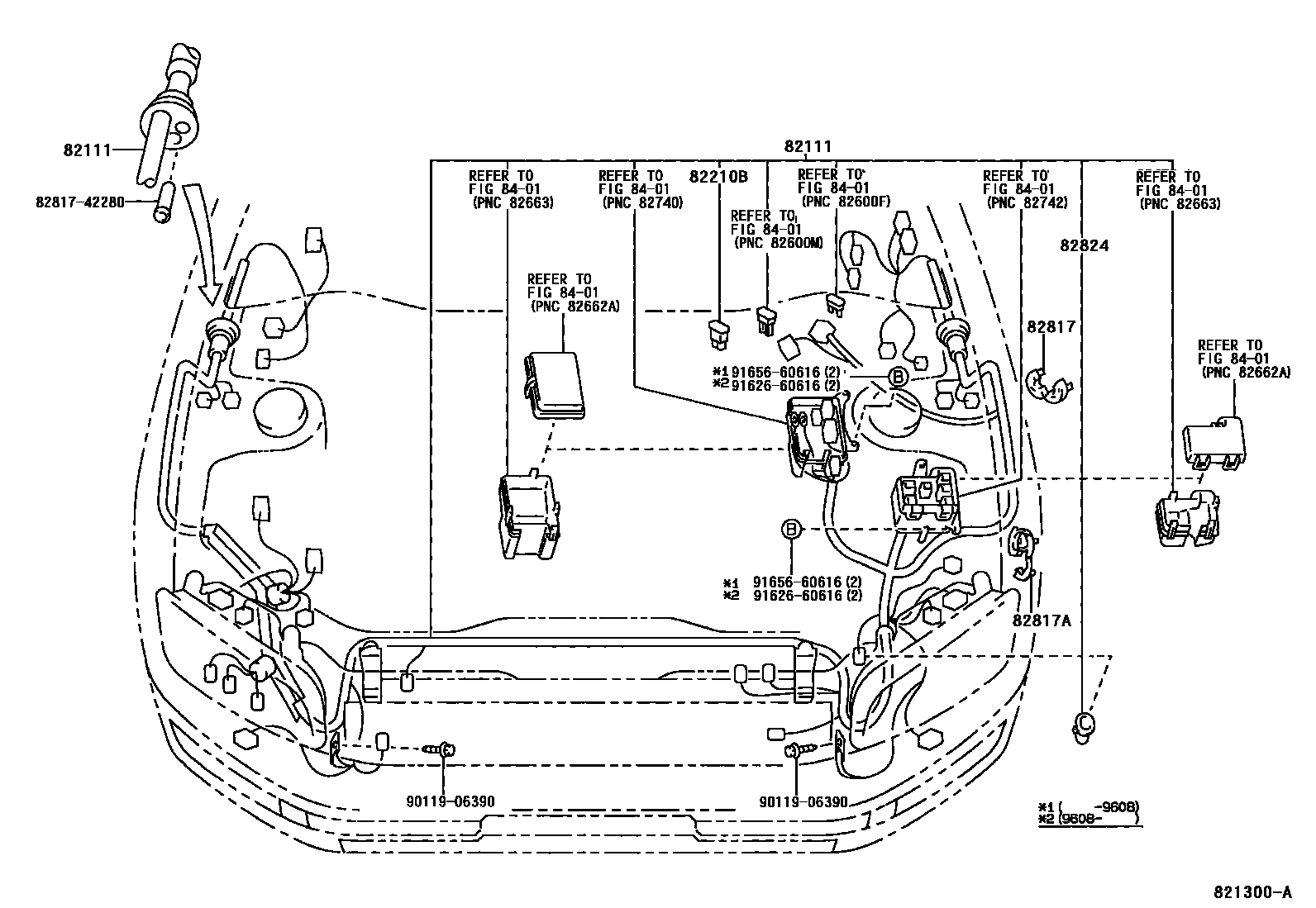

| 82111 | Engine room main wiring harness | 82111-42040 · 82111-42041 · 82111-42050 · 82111-42060 · 82111-42061 · 82111-42070 · 82111-42071 · 82111-42090 · 82111-42091 · 82111-42100 · 82111-42101 · 82111-42110 · 82111-42111 · 82111-42120 · 82111-42121 · 82111-42130 · 82111-42131 · 82111-42140 · 82111-42141 · 82111-42150 · 82111-42151 · 82111-42160 · 82111-42161 · 82111-42170 · 82111-42171 · 82111-42240 · 82111-42260 · 82111-42340 · 82111-42350 · 82111-42360 · 82111-42361 · 82111-42370 · 82111-42371 · 82111-42380 · 82111-42381 · 82111-42400 · 82111-42420 · 82111-42440 · 82111-42460 · 82111-42480 · 82111-42500 · 82111-42510 · 82111-42520 · 82111-42650 · 82111-42680 · 82111-42690 · 82111-42700 · 82111-42710 · 82111-42720 · 82111-42730 · 82111-42740 · 82111-42750 · 82111-42760 · 82111-42770 · 82111-42780 · 82111-42790 |

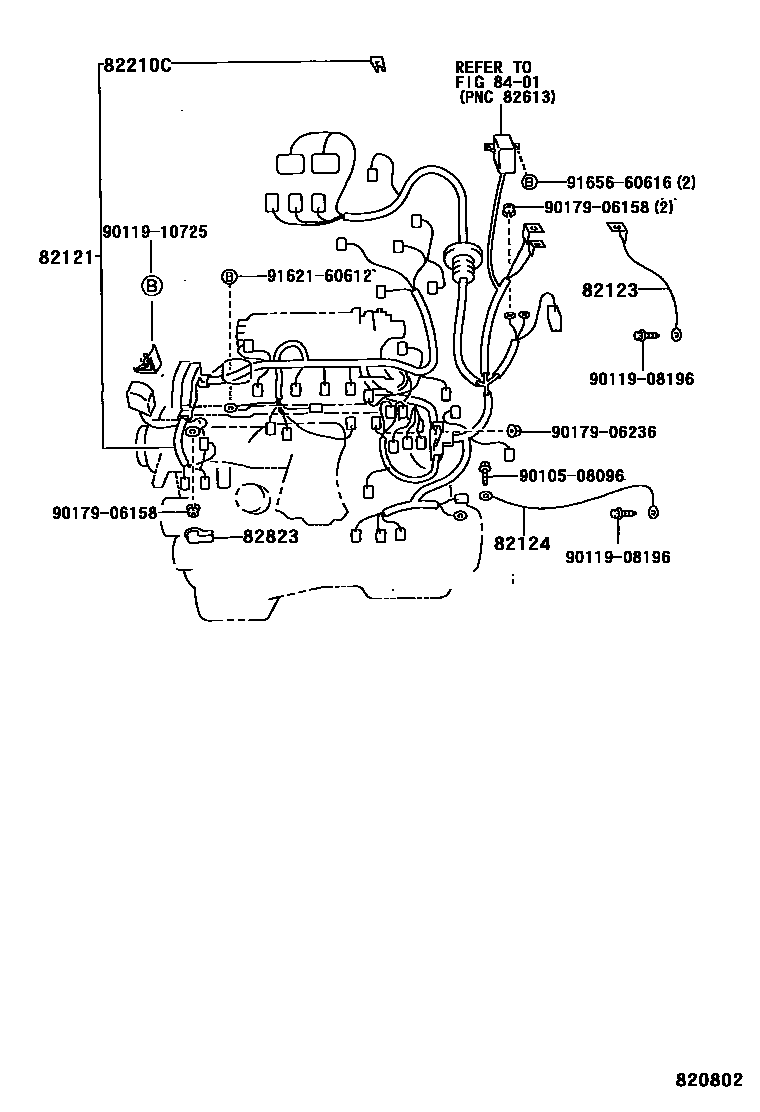

| 82121 | Engine wiring harness | 82121-42040 · 82121-42041 · 82121-42050 · 82121-42051 · 82121-42052 · 82121-42060 · 82121-42061 · 82121-42062 · 82121-42070 · 82121-42071 · 82121-42072 · 82121-42080 · 82121-42081 · 82121-42082 · 82121-42090 · 82121-42091 · 82121-42100 · 82121-42101 · 82121-42110 · 82121-42111 · 82121-42120 · 82121-42121 · 82121-42210 · 82121-42220 · 82121-42230 · 82121-42240 · 82121-42241 · 82121-42250 · 82121-42251 · 82121-42260 · 82121-42270 · 82121-42280 · 82121-42290 · 82121-42390 · 82121-42400 · 82121-42410 · 82121-42420 · 82121-42430 · 82121-42440 · 82121-42450 · 82121-42460 · 82121-42470 · 82121-42480 |
| 82123 | Engine No. 3 wiring harness | 82123-42020 · 82123-42030 · 82123-42031 |
| 82124 | Engine No. 4 wiring harness | 82124-42010 · 82124-42020 |

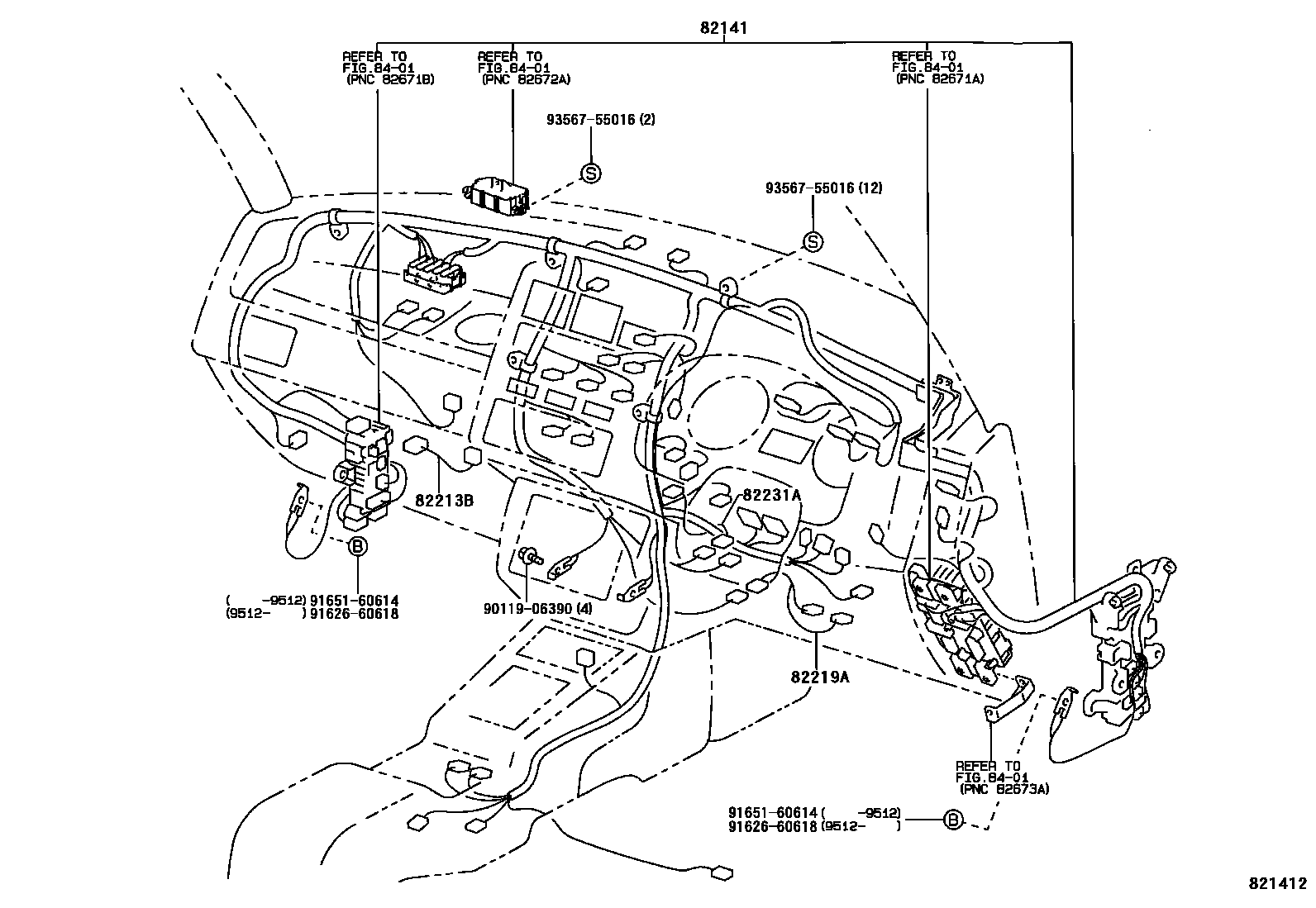

| 82141 | Dashboard wiring harness | 82141-42070 · 82141-42080 · 82141-42081 · 82141-42090 · 82141-42100 · 82141-42101 · 82141-42110 · 82141-42120 · 82141-42121 · 82141-42130 · 82141-42140 · 82141-42150 · 82141-42151 · 82141-42160 · 82141-42161 · 82141-42170 · 82141-42171 · 82141-42180 · 82141-42181 · 82141-42190 · 82141-42191 · 82141-42230 · 82141-42231 · 82141-42240 · 82141-42241 · 82141-42250 · 82141-42251 · 82141-42260 · 82141-42261 · 82141-42450 · 82141-42460 · 82141-42490 · 82141-42500 · 82141-42590 · 82141-42600 · 82141-42610 · 82141-42620 · 82141-42630 · 82141-42640 · 82141-42650 · 82141-42651 · 82141-42660 · 82141-42661 · 82141-42670 · 82141-42671 · 82141-42680 · 82141-42681 · 82141-42710 · 82141-42730 · 82141-42750 · 82141-42770 · 82141-42810 · 82141-42850 · 82141-42860 · 82141-42870 · 82141-42880 · 82141-42890 · 82141-4A090 · 82141-4A100 · 82141-4A120 · 82141-4A130 · 82141-4A140 · 82141-4A150 · 82141-4A320 · 82141-4A321 · 82141-4A322 · 82141-4A340 · 82141-4A341 · 82141-4A350 · 82141-4A351 · 82141-4A360 · 82141-4A361 · 82141-4A362 · 82141-4A370 · 82141-4A371 · 82141-4A372 · 82141-4A390 · 82141-4A391 · 82141-4A392 · 82141-4A410 · 82141-4A411 · 82141-4A430 · 82141-4A431 · 82141-4A450 · 82141-4A451 · 82141-4A460 · 82141-4A470 · 82141-4A480 · 82141-4A500 · 82141-4A510 · 82141-4A520 |

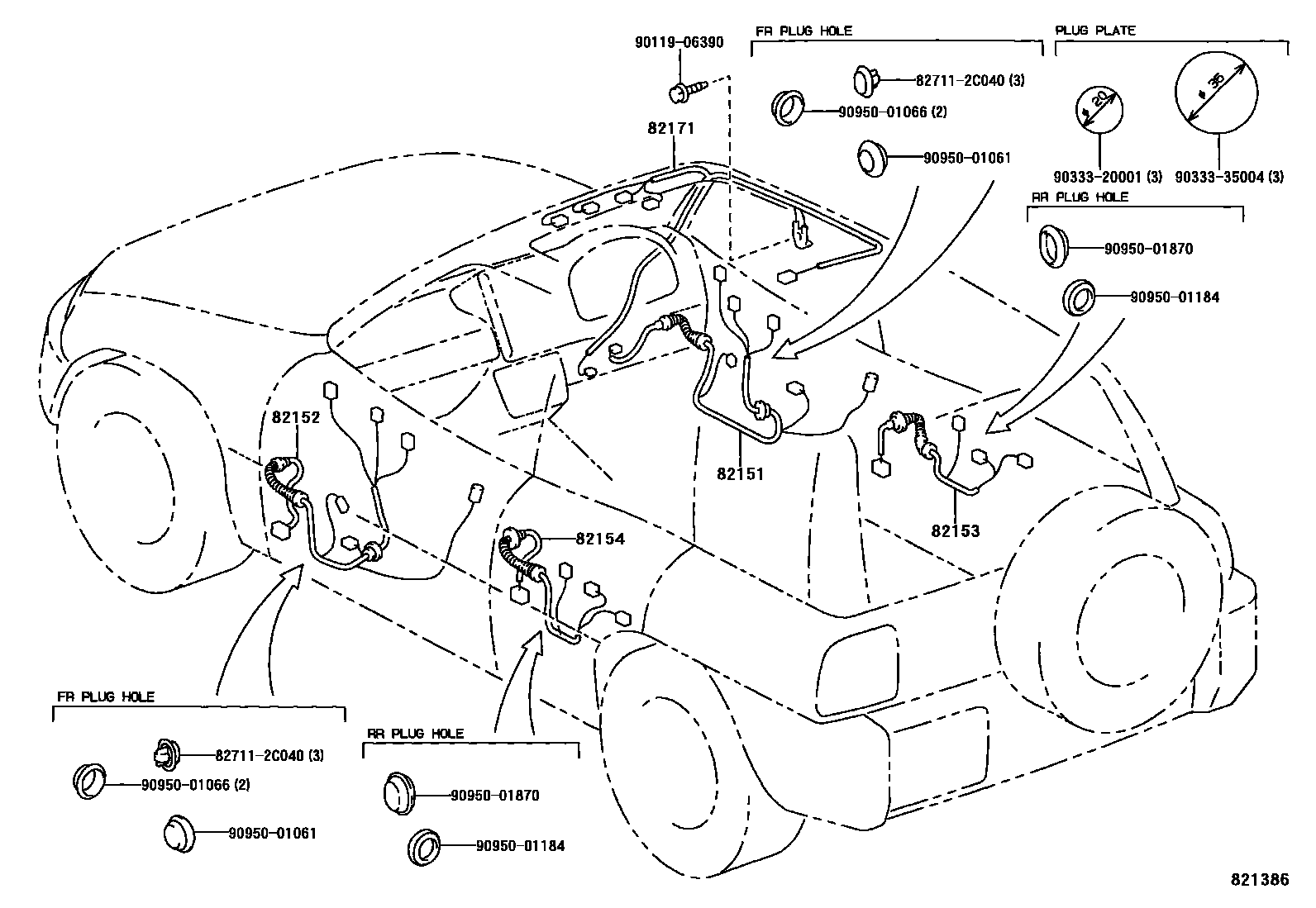

| 82151 | Right front door wiring harness | 82151-42010 · 82151-42020 · 82151-42040 · 82151-42070 · 82151-42090 · 82151-42110 · 82151-42120 · 82151-42170 · 82151-42200 · 82151-42230 · 82151-42240 · 82151-42260 · 82151-42290 · 82151-42310 · 82151-42340 · 82151-42350 |
| 82152 | Left front door wiring harness | 82151-42010 · 82152-42010 · 82152-42030 · 82152-42040 · 82152-42060 · 82152-42070 · 82152-42080 · 82152-42140 · 82152-42150 · 82152-42160 · 82152-42170 · 82152-42190 · 82152-42210 · 82152-42250 · 82152-42270 · 82152-42300 · 82152-42330 · 82152-42340 · 82152-42350 · 82152-42360 |
| 82153 | Rear door wiring harness No. 1 | 82153-42010 · 82153-42020 |
| 82154 | Rear door wiring harness No. 2 | 82153-42020 · 82154-42010 |

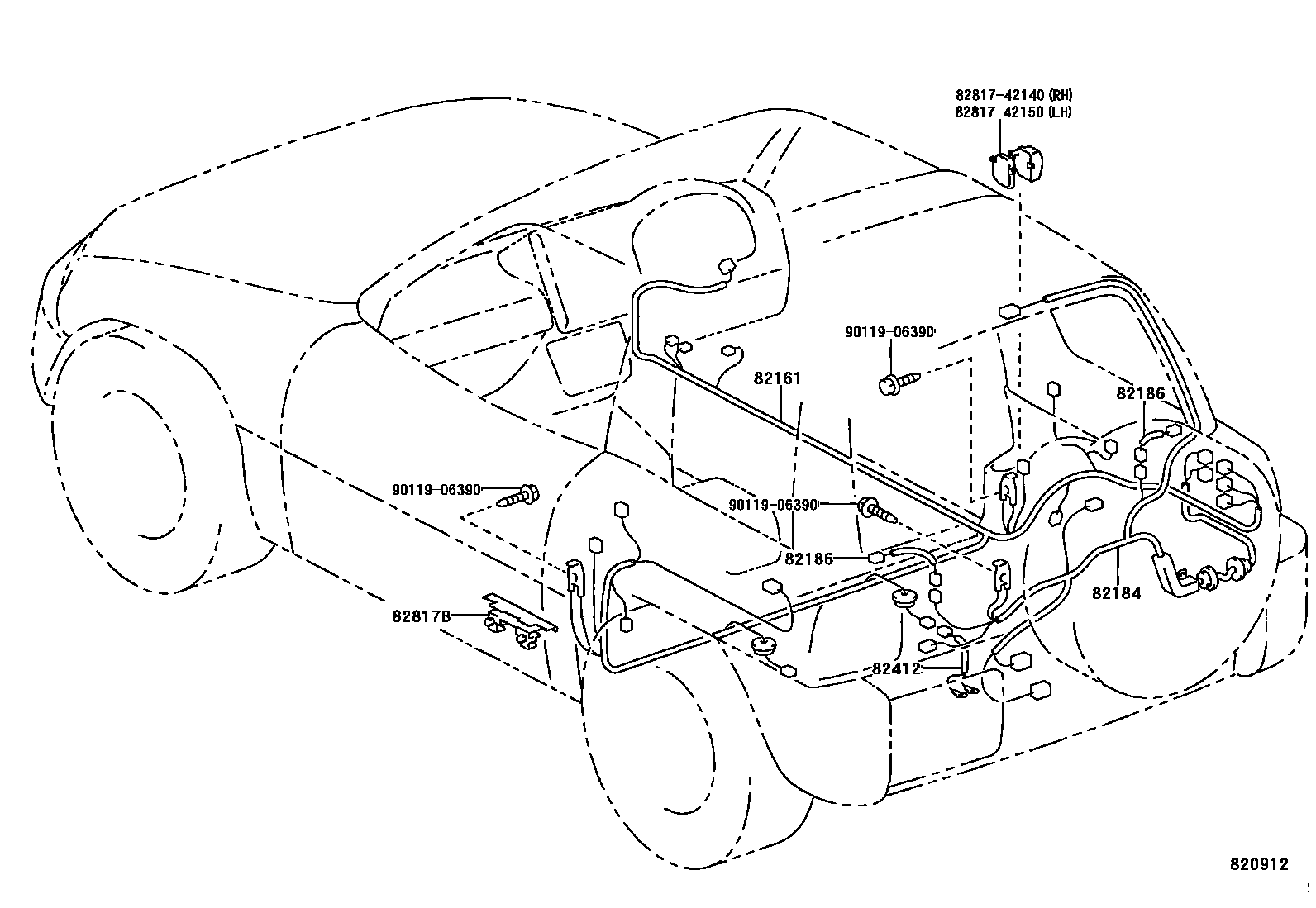

| 82161 | floor wiring harness | 82161-42050 · 82161-42060 · 82161-42070 · 82161-42080 · 82161-42090 · 82161-42100 · 82161-42110 · 82161-42160 · 82161-42170 · 82161-42180 · 82161-42190 · 82161-42200 · 82161-42210 · 82161-42220 · 82161-42230 · 82161-42320 · 82161-42330 · 82161-42360 · 82161-42380 · 82161-42400 · 82161-42410 · 82161-42420 · 82161-42430 · 82161-42440 · 82161-42450 · 82161-42480 · 82161-42490 · 82161-42500 · 82161-42510 · 82161-42520 · 82161-42560 · 82161-42570 |
| 82171 | Roof No. 1 wiring harness | 82171-42010 · 82171-42020 · 82171-42030 · 82171-42040 · 82171-42050 · 82171-42060 · 82171-42080 · 82171-42090 · 82171-42100 · 82171-42110 · 82171-42120 · 82171-42130 · 82171-42140 · 82171-42150 · 82171-42160 · 82171-42170 |
| 82184 | Rear door No. 1 wiring harness | 82184-42030 · 82184-42040 · 82184-42070 · 82184-42080 · 82184-42120 · 82184-42130 · 82184-42150 |
| 82186 | Rear window wiring harness No. 1 | 82186-42010 |
| 82210B | fuse | 90982-08202 · 90982-08246 · 90982-08282 |
| 82210C | fuse | 90982-08203 · 90982-08228 · 90982-08246 · 90982-08257 · 90982-08273 |
| 82213B | heating wire | 82213-42010 · 82213-42030 |
| 82219A | sensor harness | 82219-42010 · 82219-42020 |
| 82231A | Brake warning switch wiring harness | 82231-42010 |
| 82412 | Fuel gauge wiring harness | 82412-42010 |
| 82817 | No. 1 wire harness protection device | 82817-32010 |
| 82817A | No. 2 wire harness protection device | 82817-42100 |
| 82817B | No. 3 wire harness protection device | 82817-42040 |
| 82823 | No. 1 terminal cover | 82823-22050 |
| 82824 | Harness connector | 82824-20050 |
