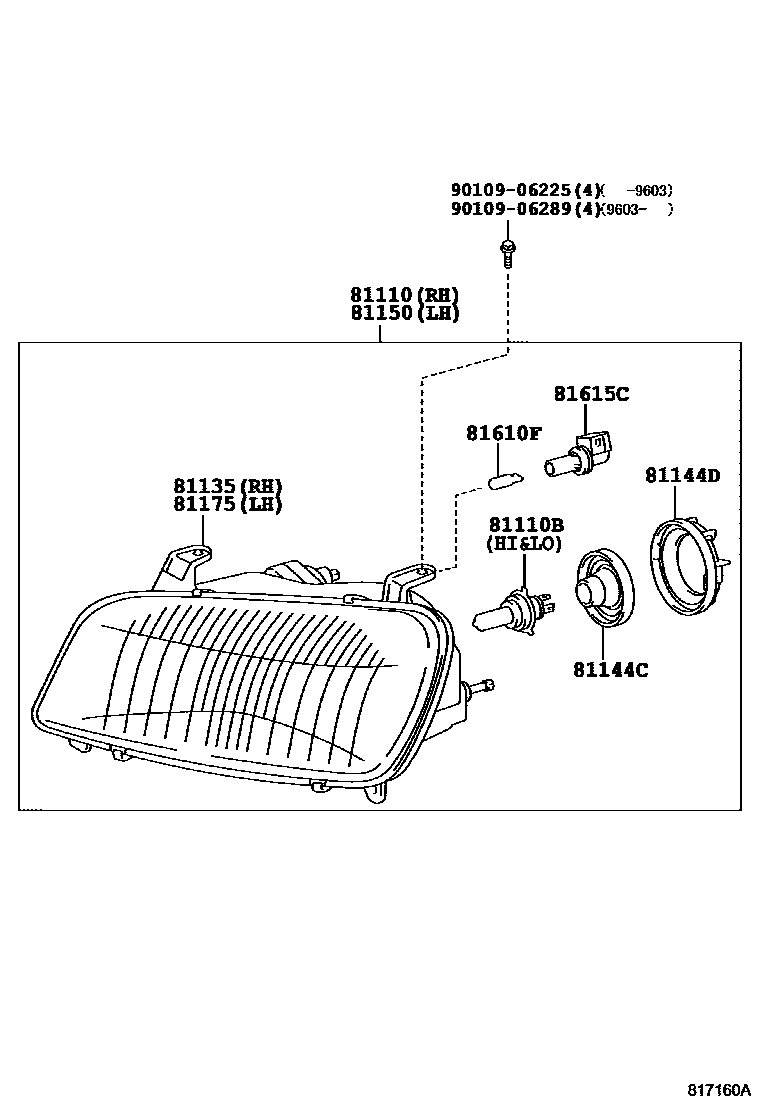

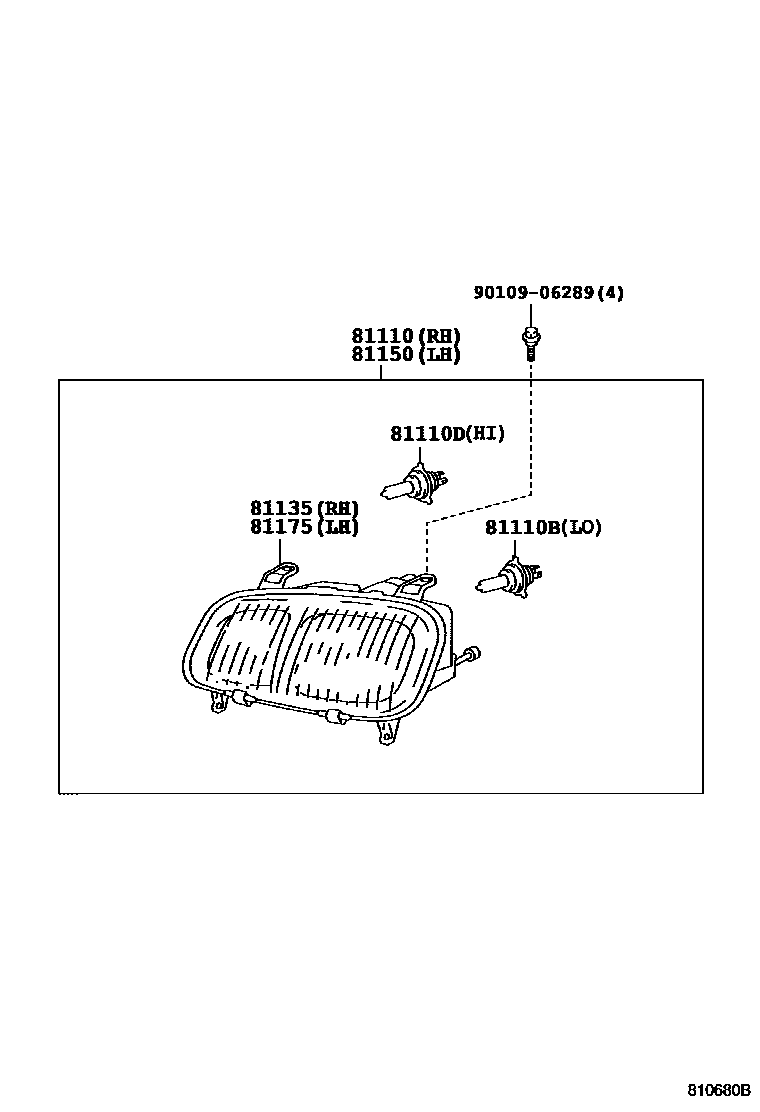

Toyota RAV4 Headlamp — Figure 8101
Toyota RAV4 EPC diagram 8101, Headlamp, with 2 images and 10 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 81110 | Right headlight assembly | 81110-42010 · 81110-42020 · 81110-42021 · 81110-42030 · 81110-42031 · 81110-42032 · 81110-42040 · 81110-42041 · 81110-42042 · 81110-42050 · 81110-42051 · 81110-42070 · 81110-42071 · 81110-42080 · 81110-42100 · 81110-42110 · 81110-42120 |
| 81110B | Bulb (for headlight No. 1) | 90080-81040 · 90981-13016 · 90981-22003 |
| 81110D | Bulb (for headlight No. 2) | 90080-81041 |
| 81135 | Right headlight assembly assembly | 81105-42010 · 81105-42020 · 81105-42021 · 81105-42030 · 81105-42031 · 81105-42032 · 81105-42040 · 81105-42041 · 81105-42042 · 81105-42070 · 81105-42071 · 81105-42080 · 81105-42100 · 81105-42110 · 81105-42120 |
| 81144C | Headlight lamp holder cover | 81139-1E310 |
| 81144D | headlight lock cover | 81112-1E310 |
| 81150 | Left headlight assembly | 81150-42010 · 81150-42020 · 81150-42021 · 81150-42030 · 81150-42031 · 81150-42032 · 81150-42040 · 81150-42041 · 81150-42042 · 81150-42050 · 81150-42051 · 81150-42070 · 81150-42071 · 81150-42080 · 81150-42100 · 81150-42110 · 81150-42120 |
| 81175 | Left headlight assembly assembly | 81106-42010 · 81106-42020 · 81106-42021 · 81106-42030 · 81106-42031 · 81106-42032 · 81106-42040 · 81106-42041 · 81106-42042 · 81106-42070 · 81106-42071 · 81106-42080 · 81106-42100 · 81106-42110 · 81106-42120 |
| 81610F | Light bulb (for width indicator light) | 99132-12050 |
| 81615C | Width light lamp holder and wiring harness | 90075-99044 |
