Toyota RAV4 后鼓式制动器分泵和底板 — Figure 4706

Toyota RAV4 EPC diagram 4706, 后鼓式制动器分泵和底板, with 1 images and 25 PNC and OE references.

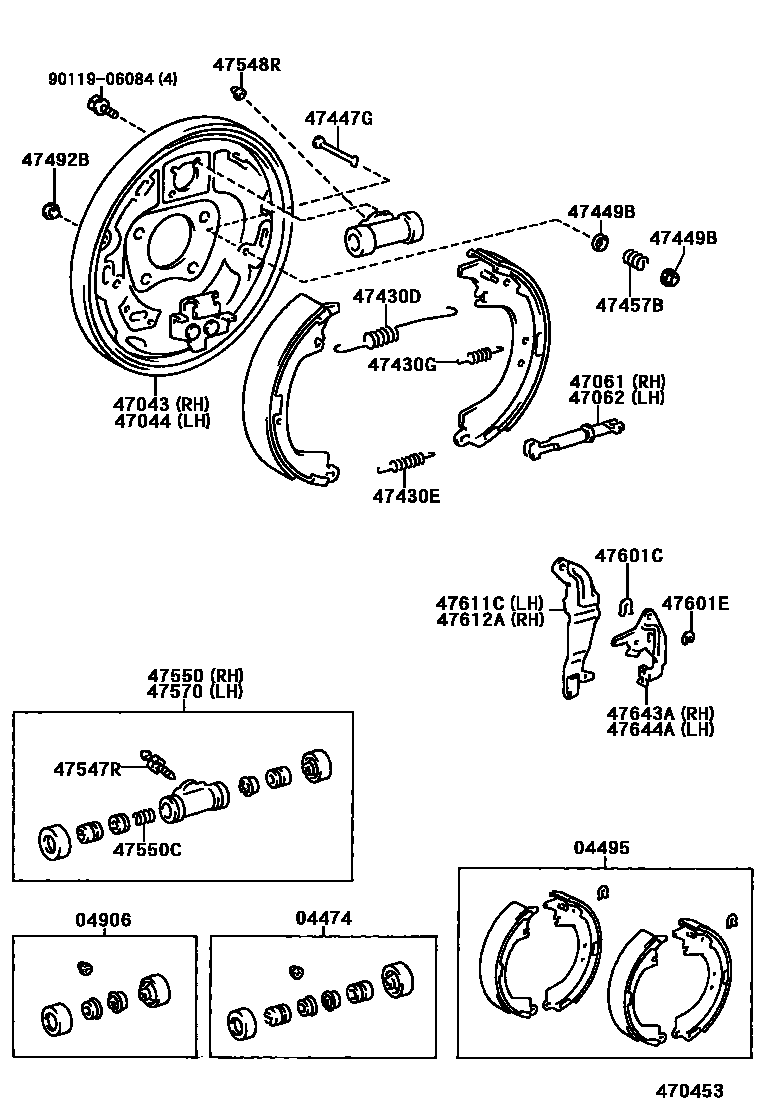

Toyota RAV4 后鼓式制动器分泵和底板 EPC diagram — 470453
后鼓式制动器分泵和底板 — 470453 (199404 – 999999)

PNC and OE references

PNCPart nameOE numbers
04474rear wheel pump assembly04474-42010
04495Rear brake shoe assembly04495-42010 · 04495-42030
04906Rear wheel pump cup assembly04906-42010
47043Right rear brake base plate sub-assembly47043-42010 · 47043-42011 · 47043-42012 · 47043-42013 · 47043-42014
47044Left rear brake base plate sub-assembly47044-42010 · 47044-42011 · 47044-42012 · 47044-42013 · 47044-42014
47061Right parking brake shoe push rod assembly47061-33010
47062Left parking brake shoe push rod assembly47062-33010
47430DTension spring (for rear brake shoe return)90506-29008 · 90506-29009
47430ETension spring (for rear brake shoe return)90506-23346
47430GTension spring (for rear wheel brake automatic adjustment lever)90506-12011
47447GBrake shoe limit spring pin (for rear wheel brake)47447-20030
47449BBrake shoe limit spring seat (for rear wheel brake)47449-30020
47457BCompression spring (for rear brake shoe limit spring pin)90501-18017
47492BBrake shoe inspection plug (for rear brake)47492-28010
47547RBleed plug (for rear drum brake)47547-26010
47548RBleeder plug cap (for rear drum brake)31478-30010
47550Rear wheel brake cylinder assembly (for front right or upper right)47550-42010
47550CCompression spring (for rear wheel brake cylinder)90501-09079
47570Rear wheel brake cylinder assembly (for front left or upper left)47550-42010
47601CC-shaped washer (for rear brake)90213-06013
47601EE-ring (for rear brake)96160-00500
47611CRight parking brake shoe lever47611-33010
47612ALeft parking brake shoe lever47612-33010
47643ARight rear wheel brake automatic adjustment lever47643-33010
47644ALeft rear wheel brake automatic adjustment lever47644-33010
