Toyota RAV4 收音机、放大器和冷凝器 — Figure 8601

Toyota RAV4 EPC diagram 8601, 收音机、放大器和冷凝器, with 3 images and 6 PNC and OE references.

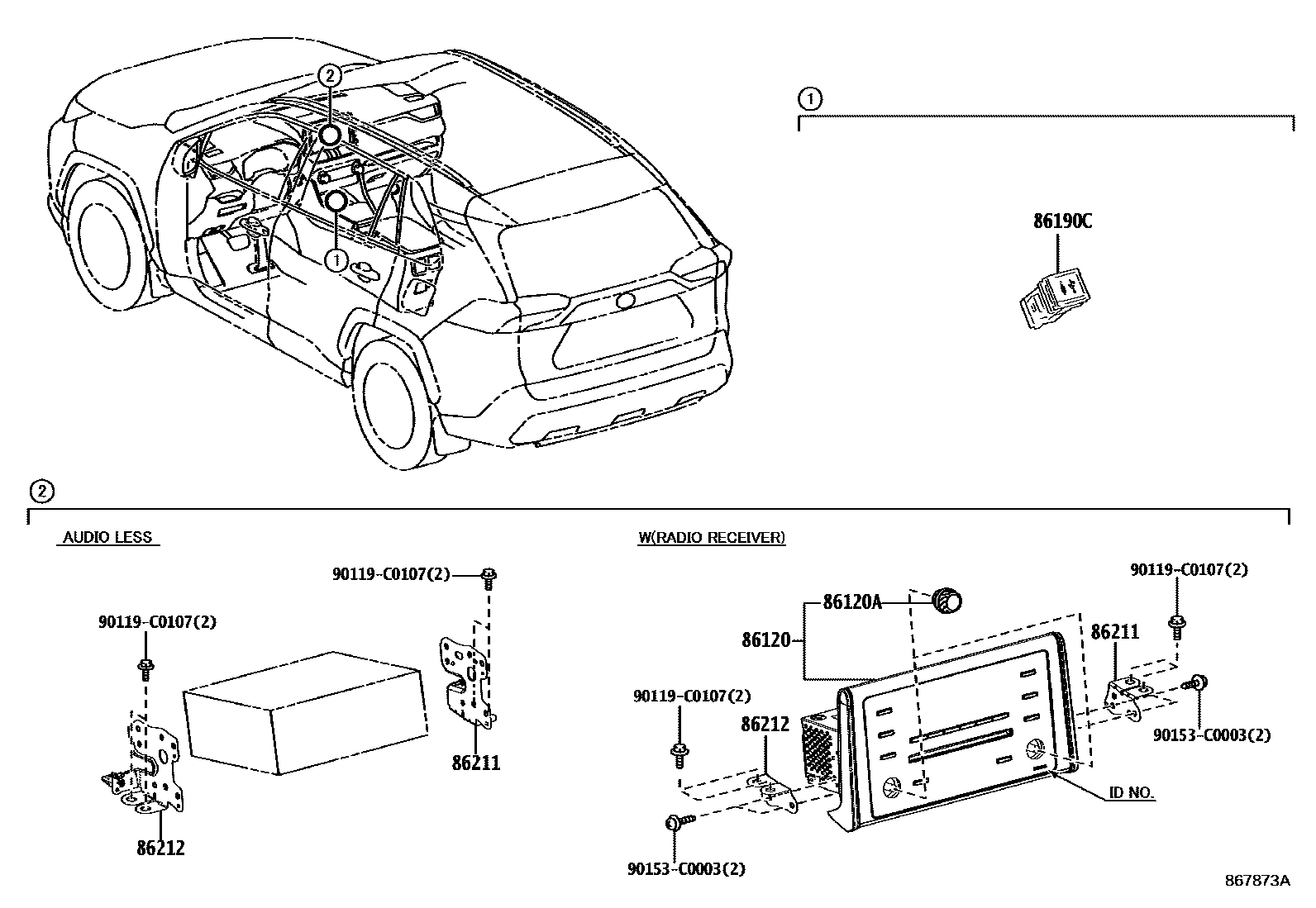

Toyota RAV4 收音机、放大器和冷凝器 EPC diagram — 867873A
收音机、放大器和冷凝器 — 867873A (201911 – 202303)

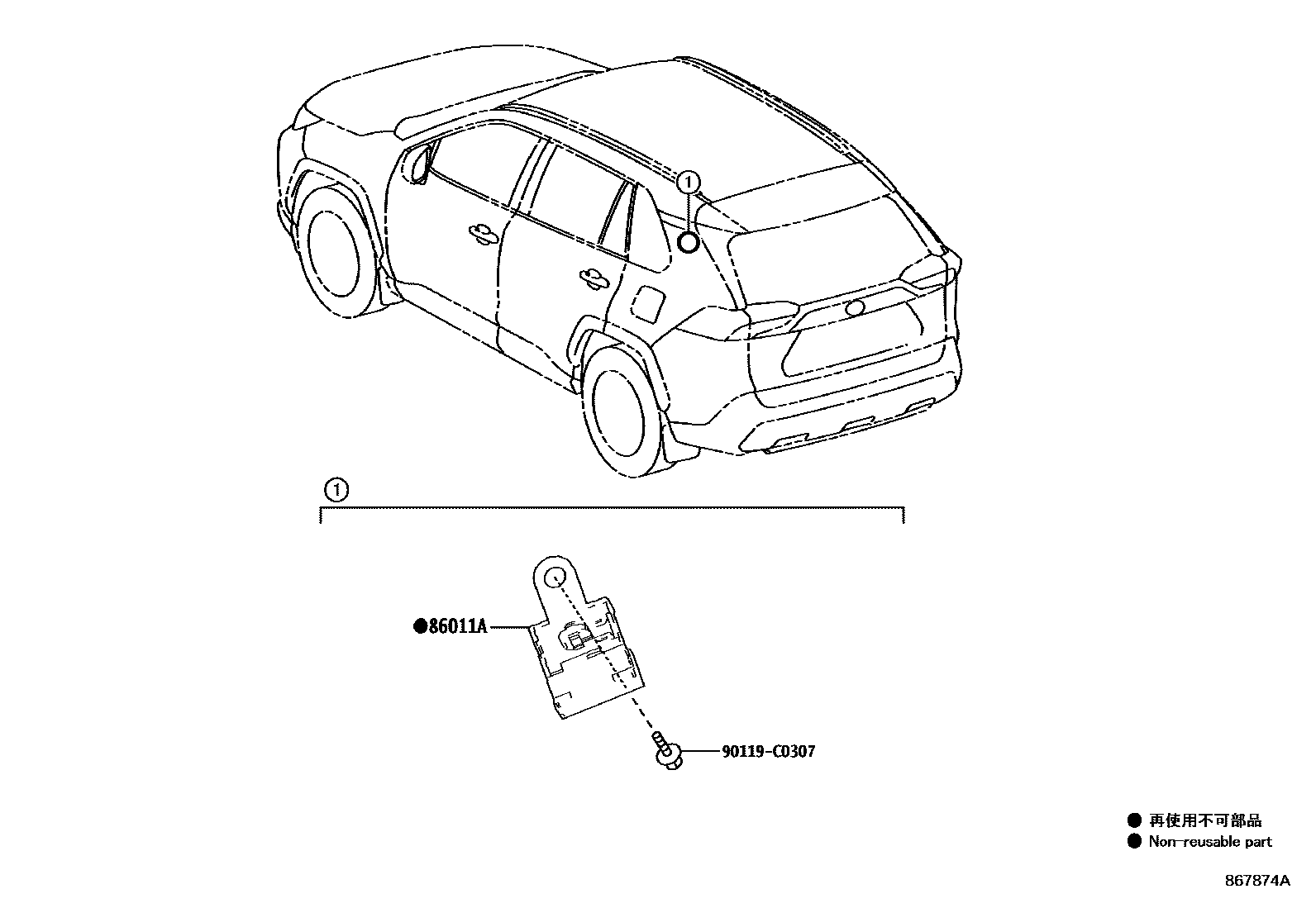

Toyota RAV4 收音机、放大器和冷凝器 EPC diagram — 867874A
收音机、放大器和冷凝器 — 867874A (201911 – 999999)

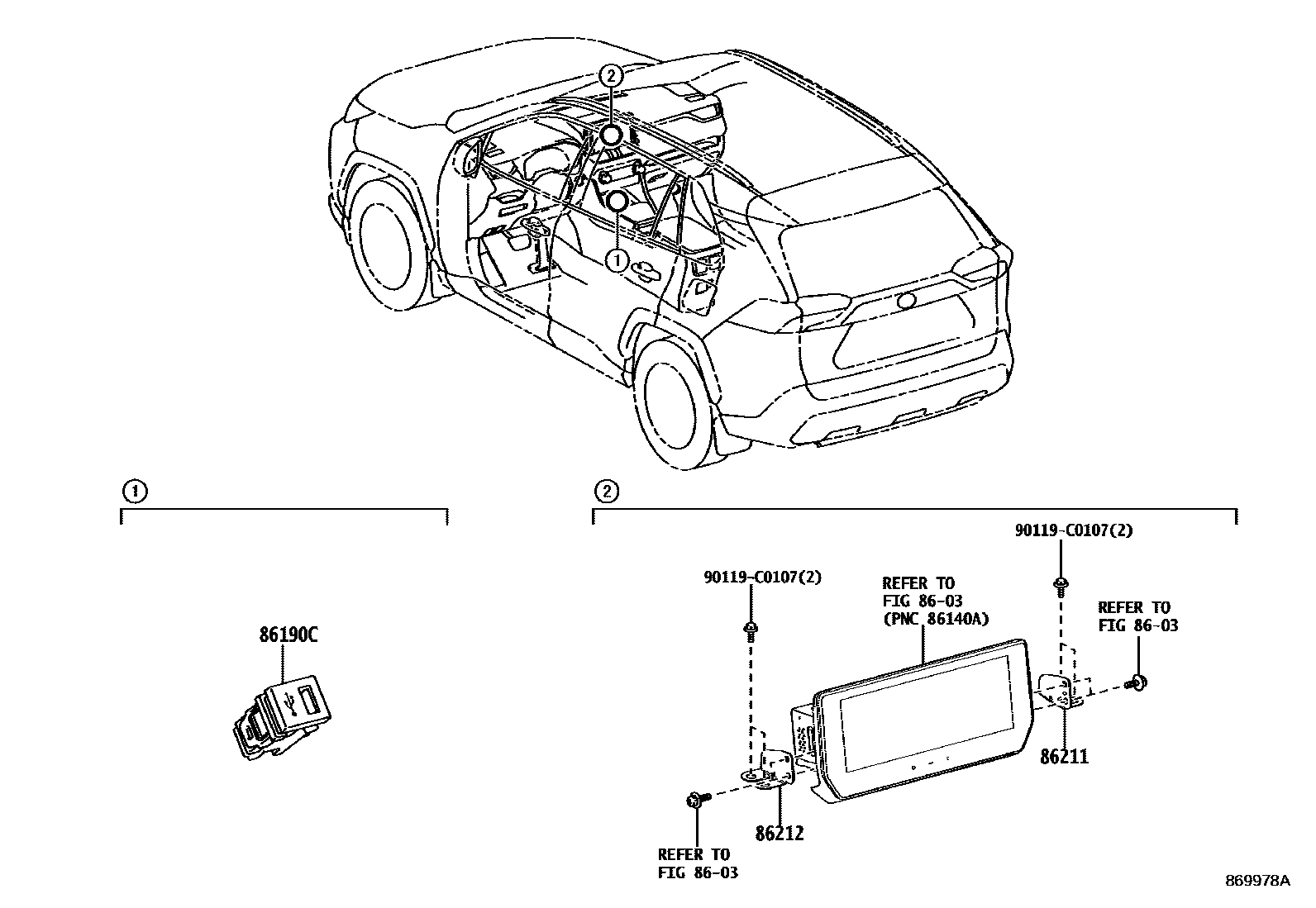

Toyota RAV4 收音机、放大器和冷凝器 EPC diagram — 869978A
收音机、放大器和冷凝器 — 869978A (202304 – 999999)

PNC and OE references

PNCPart nameOE numbers
86011Aradio settings phase modulator90980-04189
86120Radio assembly86120-0R200
86120ARadio switch knob90011-25317
86190CStereo socket connector assembly No. 186190-0A010 · 86190-12040
86211No. 1 radio bracket86211-0R100 · 86211-0R120 · 86211-0R160
86212No. 2 radio bracket86212-0R100 · 86212-0R120 · 86212-0R160
