Toyota RAV4 变矩器、前油泵(CVT) — Figure 3402

Toyota RAV4 EPC diagram 3402, 变矩器、前油泵(CVT), with 3 images and 13 PNC and OE references.

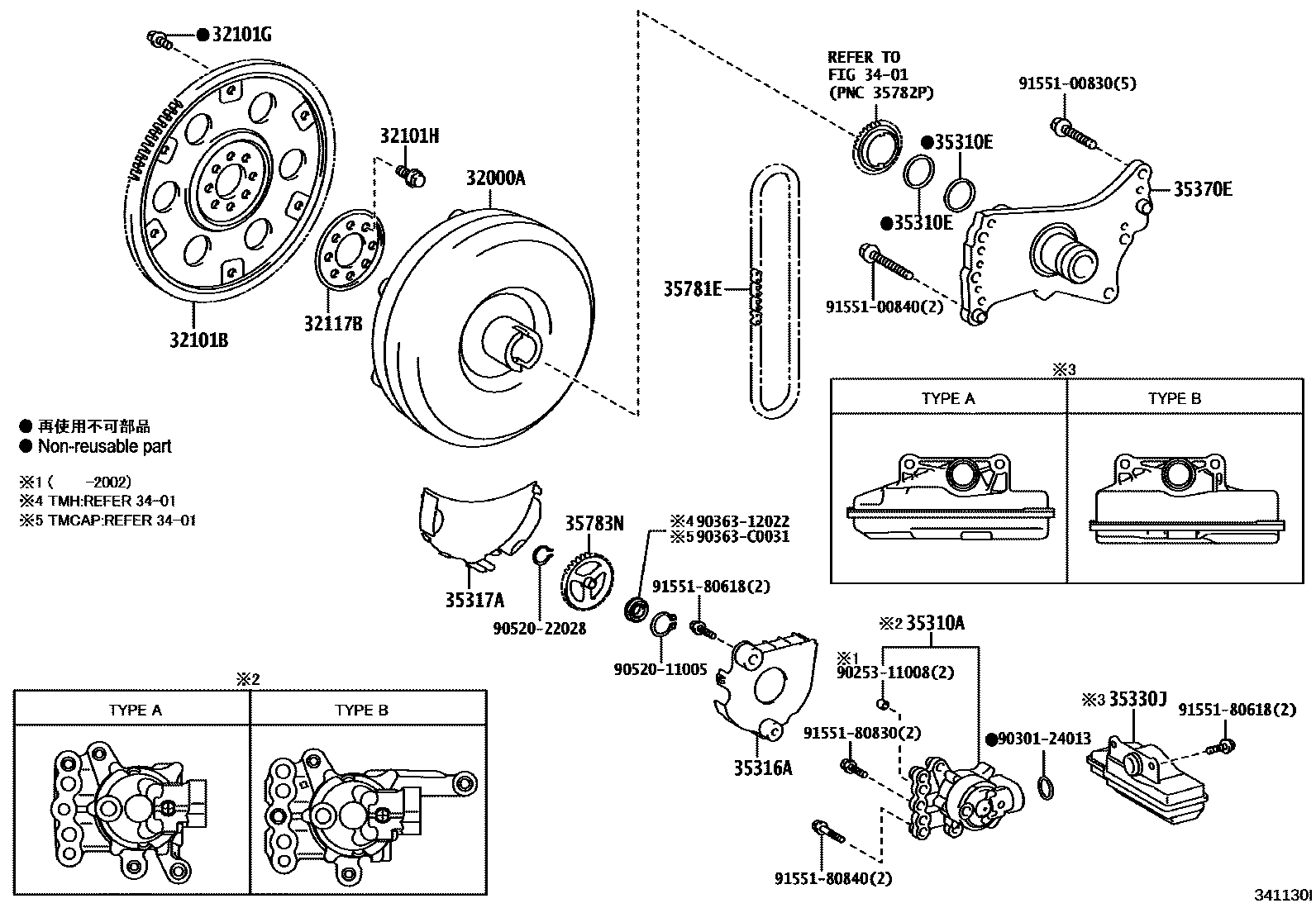

Toyota RAV4 变矩器、前油泵(CVT) EPC diagram — 341130I
变矩器、前油泵(CVT) — 341130I (201911 – 202304)

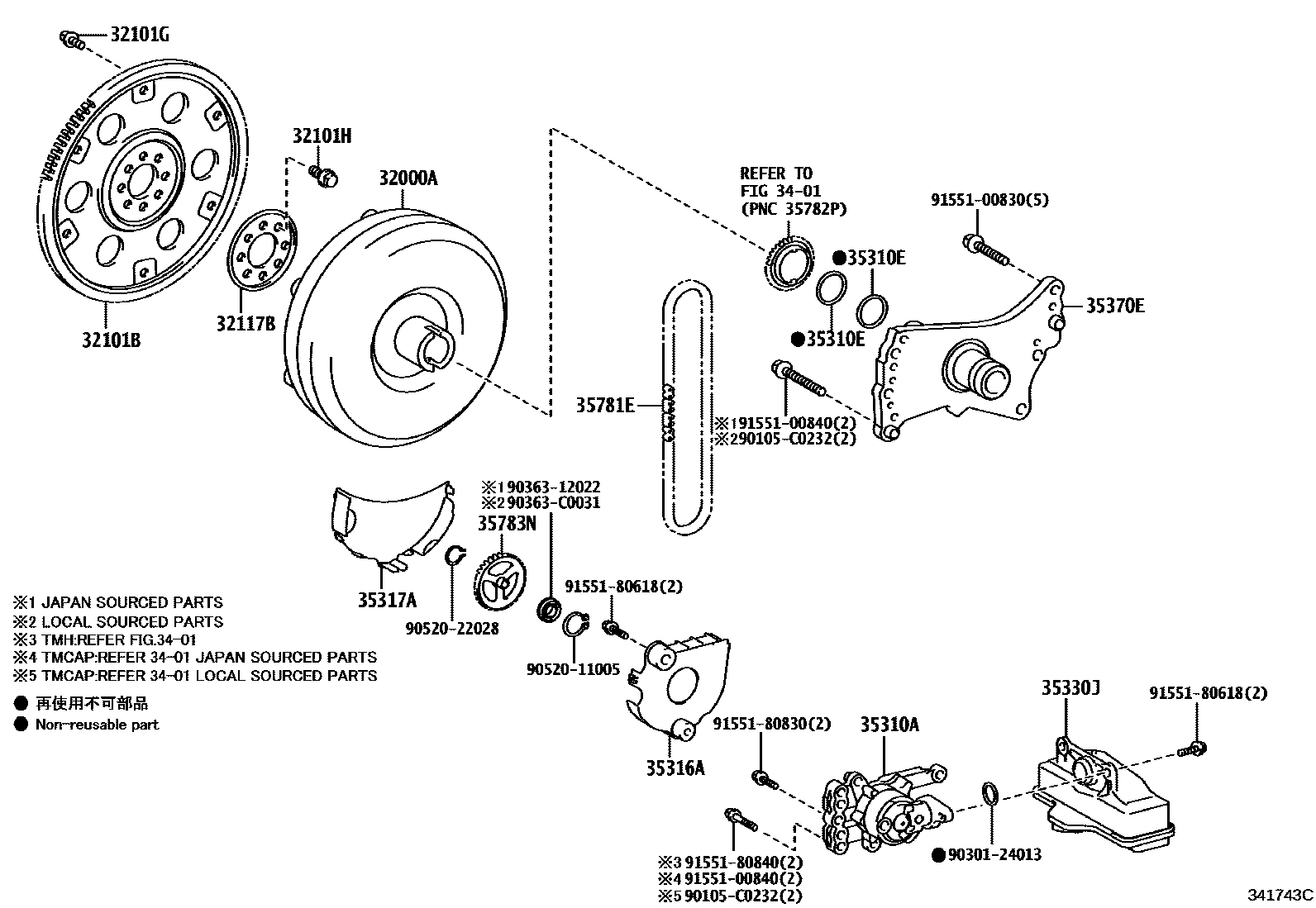

Toyota RAV4 变矩器、前油泵(CVT) EPC diagram — 341743C
变矩器、前油泵(CVT) — 341743C (202304 – 999999)

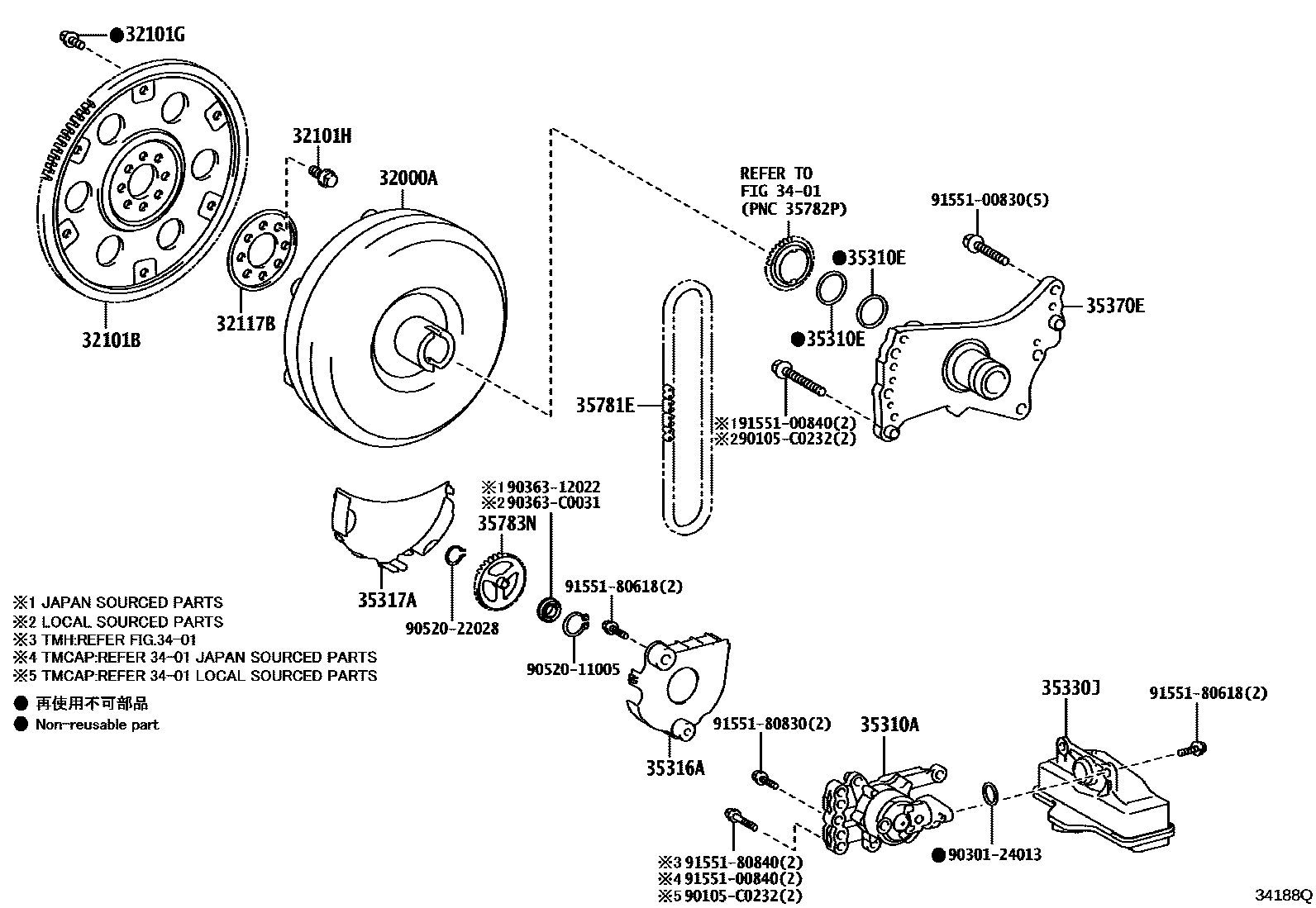

Toyota RAV4 变矩器、前油泵(CVT) EPC diagram — 34188Q
变矩器、前油泵(CVT) — 34188Q (202304 – 999999)

PNC and OE references

PNCPart nameOE numbers
32000ATorque converter assembly32000-0R020 · 32000-12520
32101BTransmission plate and ring gear sub-assembly32101-0R020 · 32101-12120
32101GBolts (for securing transmission plate and torque converter)90109-09001 · 90119-09025
32101HHexagonal bolts (used to fix the transmission plate)90105-12404
32117BRear transmission plate spacer32117-0R010 · 32117-33010
35310AFront oil pump assembly35310-12200 · 35310-28050 · 35310-42010
35310ET-type oil seal (for front oil pump)35617-0R010 · 35617-12060
35316ATransmission No. 1 oil pump separator plate35316-12010 · 35316-F4010
35317ATransmission No. 2 oil pump separator plate35317-12010 · 35317-F4010
35330JOil filter assembly35330-0R020 · 35330-12080 · 35330-28040 · 35330-F4010
35370EStator shaft assembly (CVT)35370-12120
35781ETransmission drive chain35781-0R020 · 35781-12010 · 35781-42010
35783NDriven sprocket35783-12060
