Toyota RAV4 Alternator — Figure 1903

Toyota RAV4 EPC diagram 1903, Alternator, with 2 images and 15 PNC and OE references.

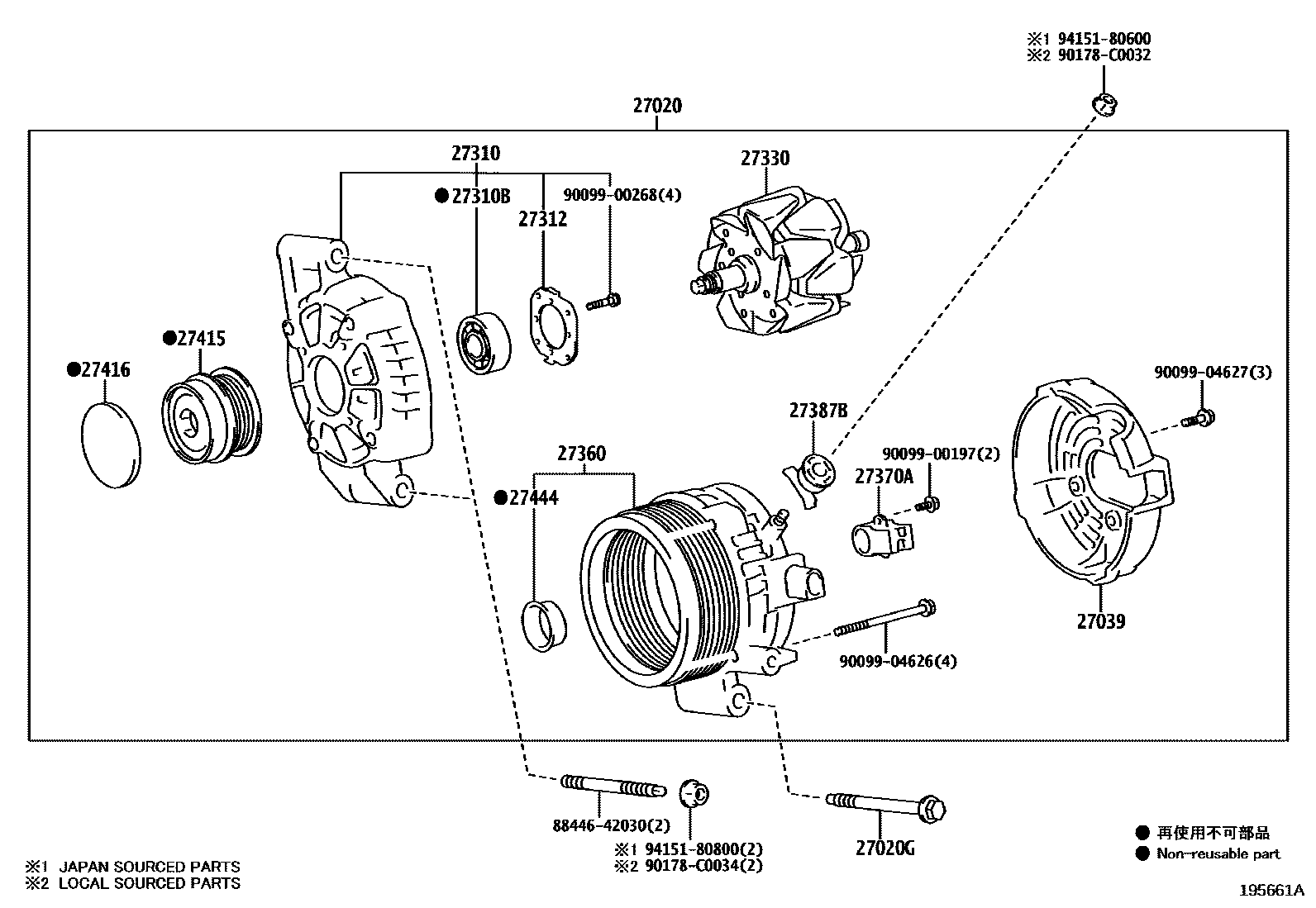

Toyota RAV4 Alternator EPC diagram — 195661A
Alternator — 195661A (201911 – 202303)

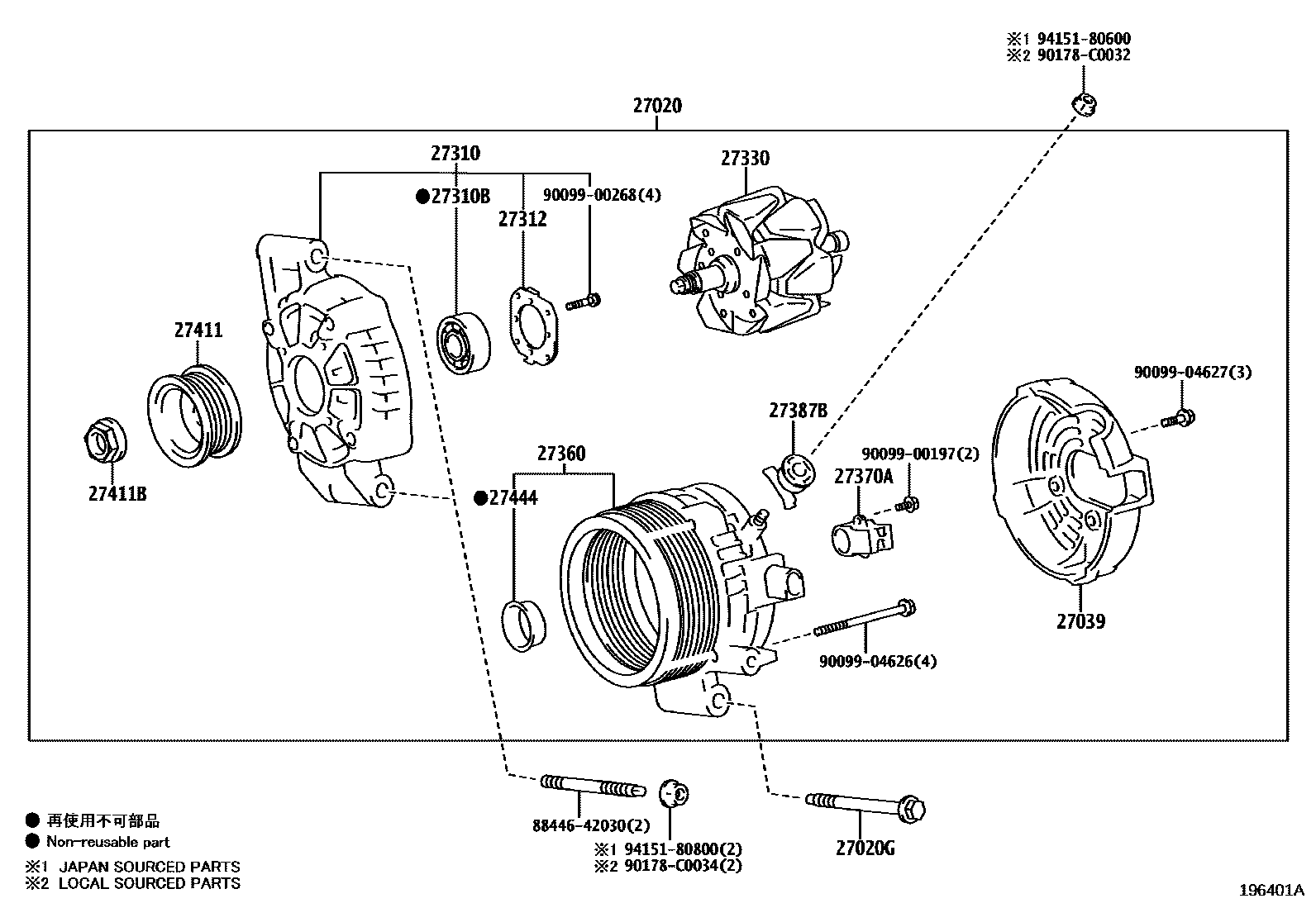

Toyota RAV4 Alternator EPC diagram — 196401A
Alternator — 196401A (202304 – 999999)

PNC and OE references

PNCPart nameOE numbers
27020Alternator Assembly27060-F2050 · 27060-F2200
27020GBolt No. 2 (for generator)90119-08C78
27039Alternator Rear End Cover27039-0C180
27310Alternator Drive End Frame Assembly27310-F2040 · 27310-F2160
27310BBearing (for Alternator Drive End Frame)90068-10033 · 90068-10050
27312Retainer Plate27312-0M070
27330Alternator Rotor Assembly27330-F2040
27360Alternator Stator Coil Assembly27360-F2040
27370AAlternator Brush Holder Assembly27370-0T030
27387BGenerator terminal insulation pad27387-0H110
27411Alternator Pulley27411-F2160
27411BNut (for generator pulley)90068-05009
27415PULLEY, ALTERNATOR W/CLUTCH27415-F2040
27416Generator pulley cover27416-0W050 · 27416-F0010
27444Generator bearing cap seals27444-0Y180
