Toyota RAV4 Manifold — Figure 1701

Toyota RAV4 EPC diagram 1701, Manifold, with 5 images and 10 PNC and OE references.

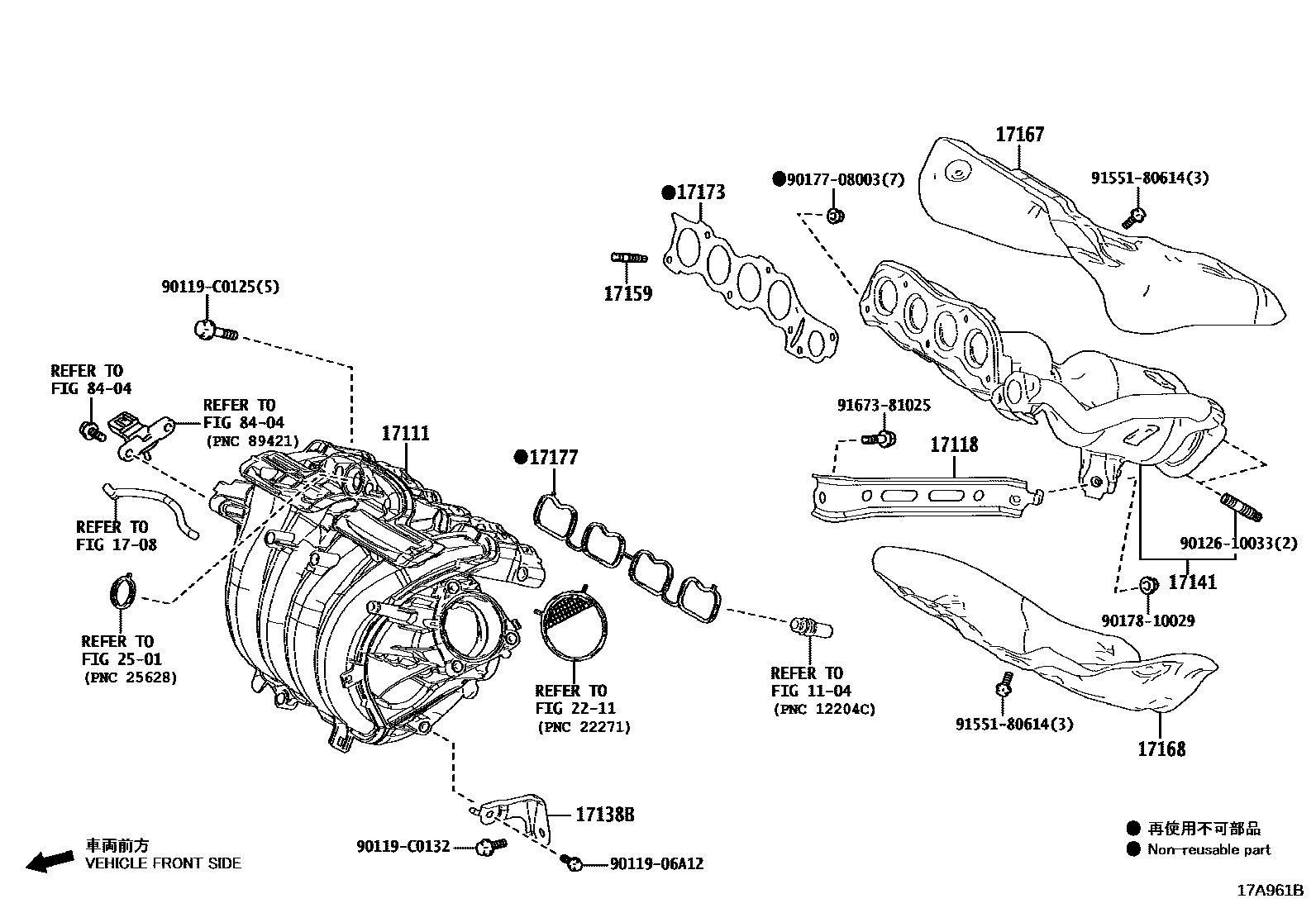

Toyota RAV4 Manifold EPC diagram — 17A961B
Manifold — 17A961B (201911 – 202304)

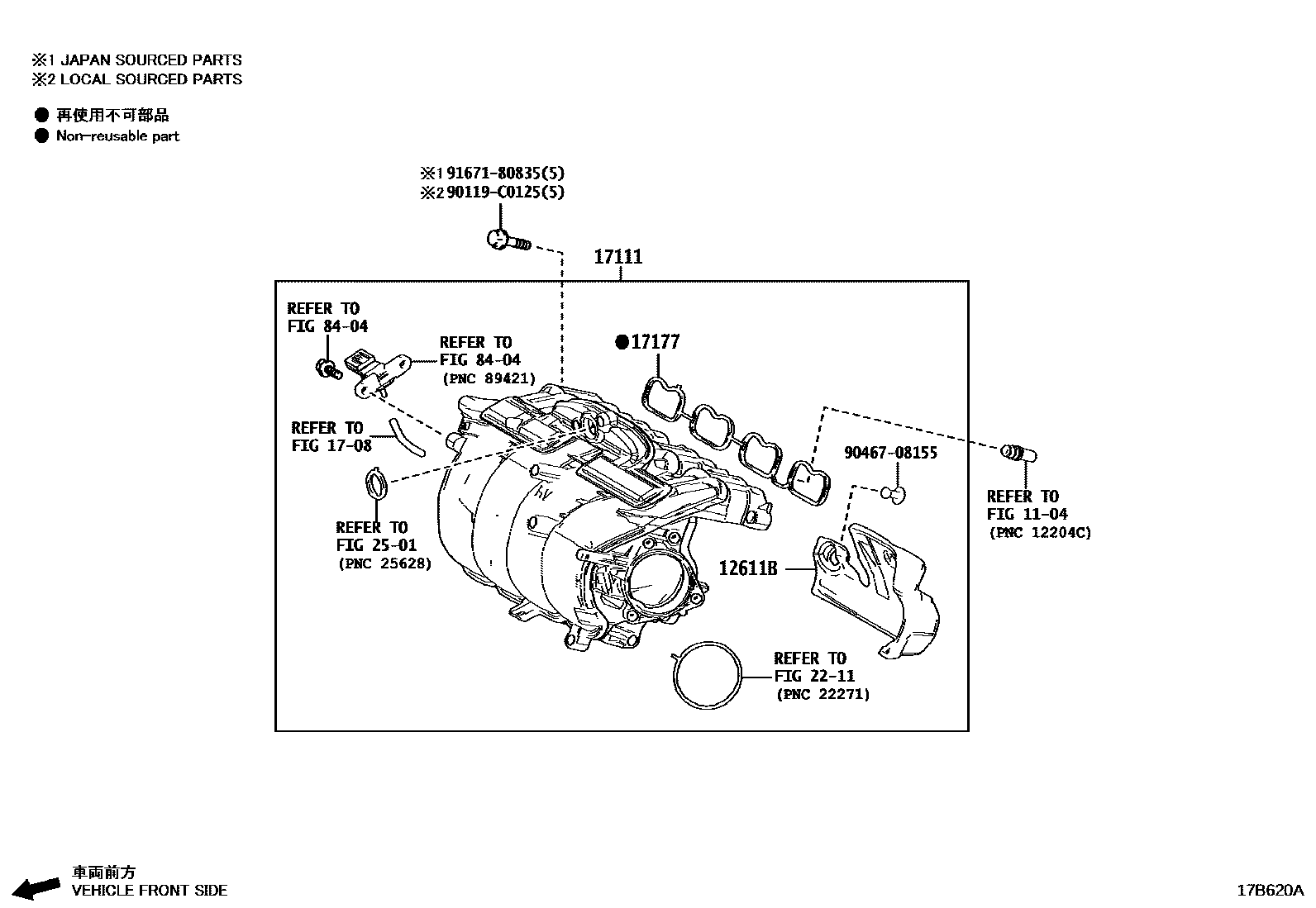

Toyota RAV4 Manifold EPC diagram — 17B620A
Manifold — 17B620A (201911 – 202303)

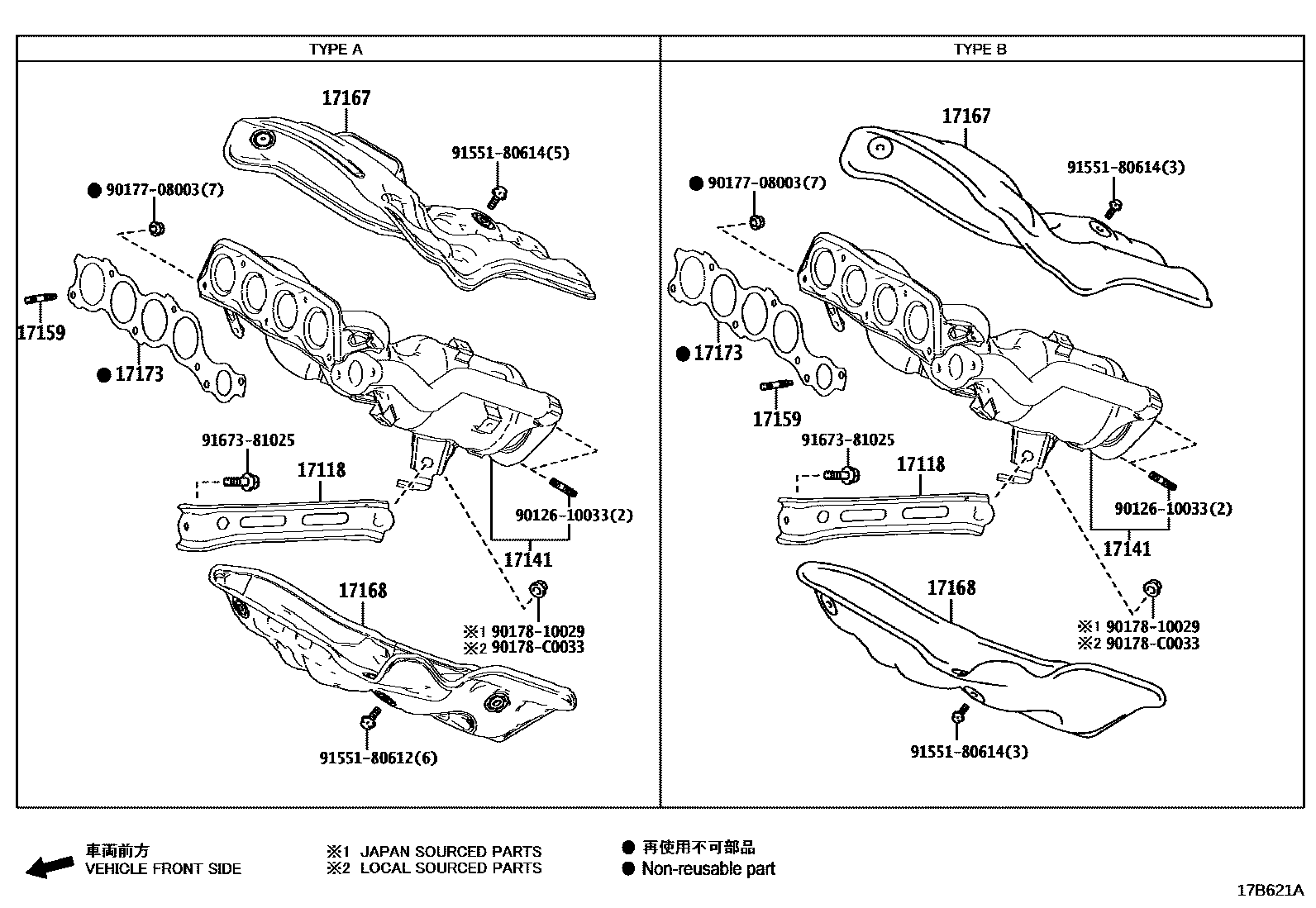

Toyota RAV4 Manifold EPC diagram — 17B621A
Manifold — 17B621A (201911 – 202303)

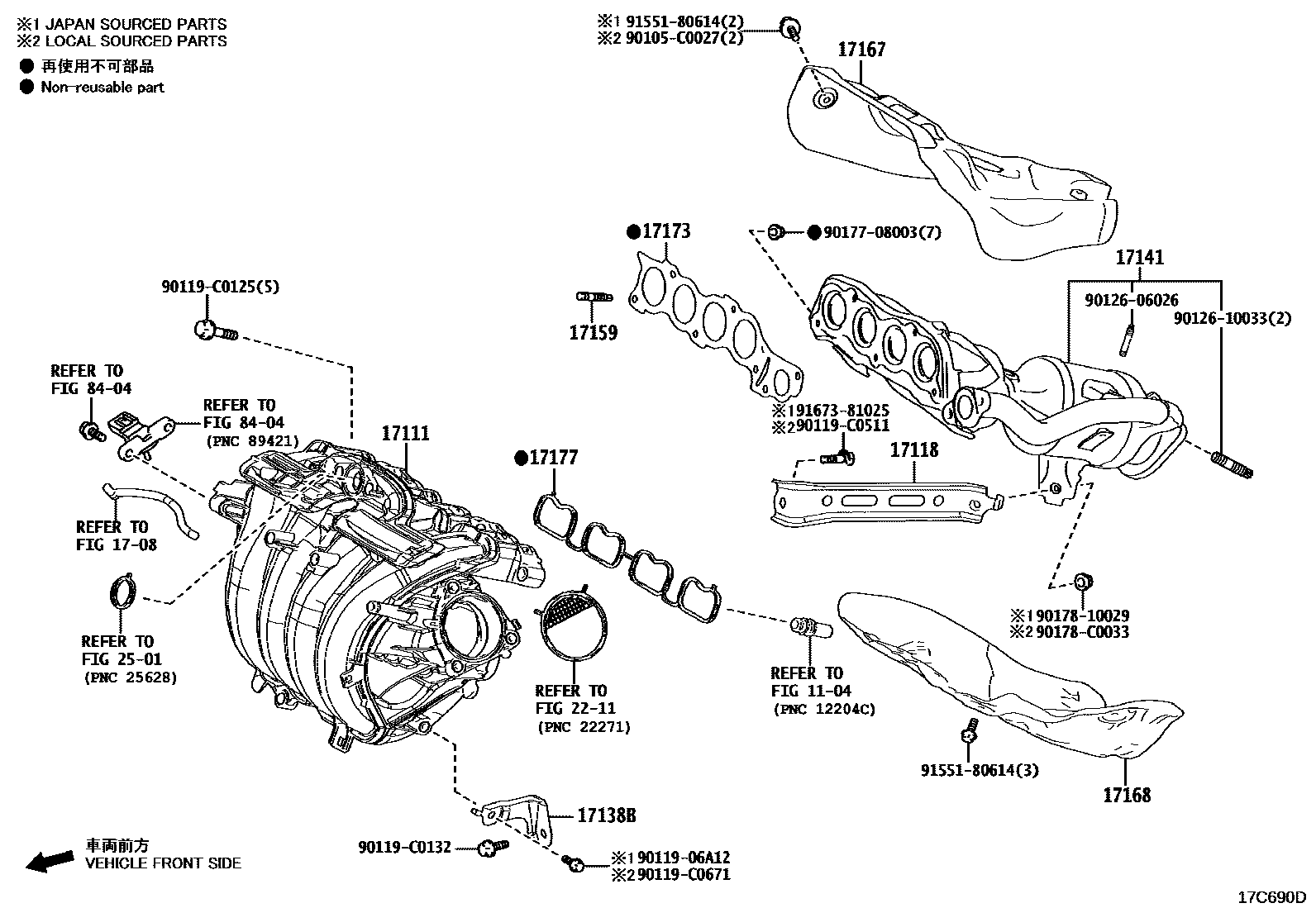

Toyota RAV4 Manifold EPC diagram — 17C690D
Manifold — 17C690D (202304 – 999999)

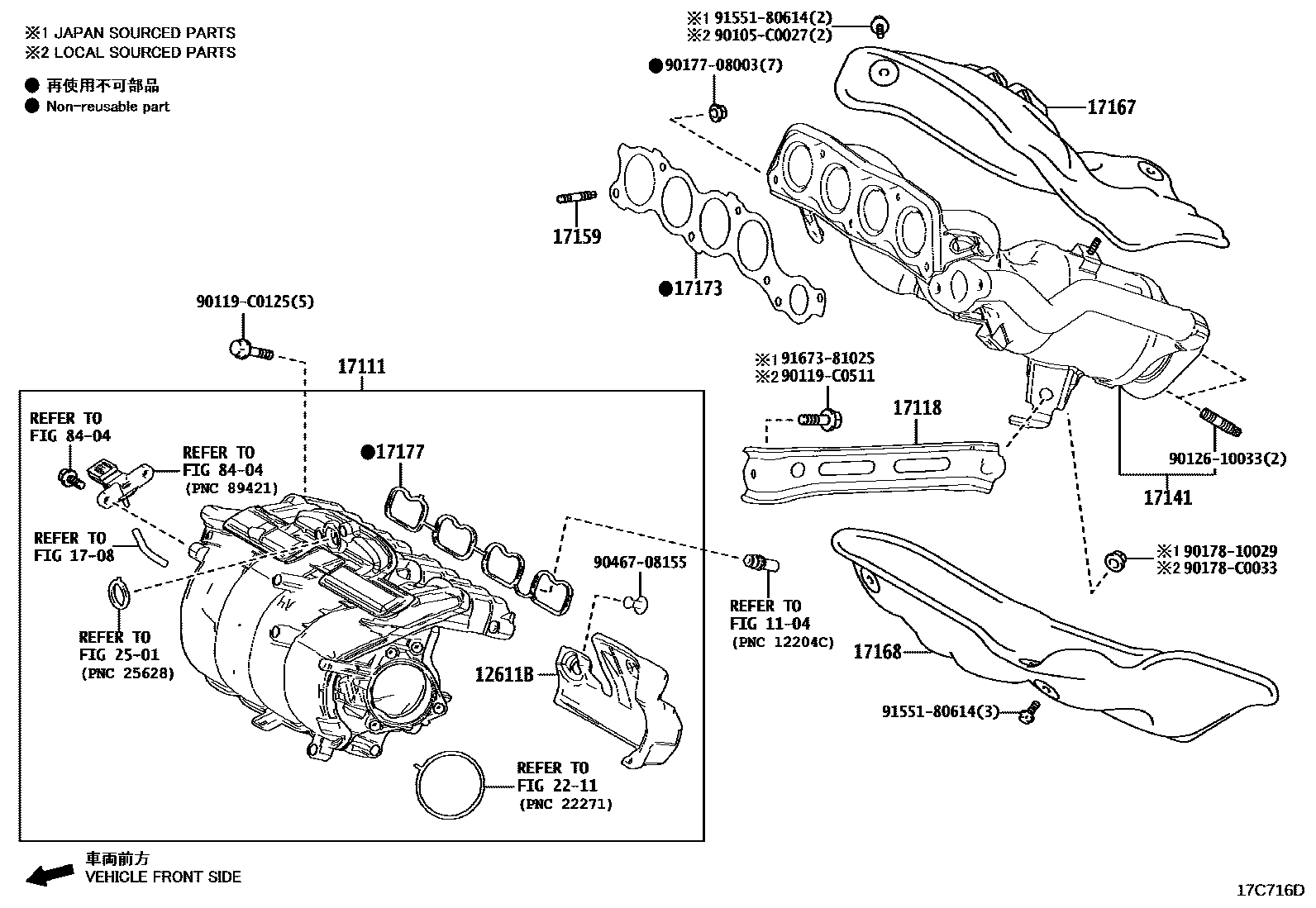

Toyota RAV4 Manifold EPC diagram — 17C716D
Manifold — 17C716D (202304 – 999999)

PNC and OE references

PNCPart nameOE numbers
12611BEngine hood No. 112613-25020 · 12613-F0030
17111Intake Manifold17101-F2070 · 17120-25020 · 17120-F0090
17118Manifold stays17118-25030 · 17118-F0060 · 17118-F2080
17138BIntake manifold stay17138-F2040 · 17138-F2120
17141exhaust manifold17141-F0060 · 17141-F0080 · 17141-F0200 · 17141-F2030 · 17141-F2090 · 17141-F2300
17159Studs (for manifold to cylinder head)90126-08052 · 90126-C0010
17167Exhaust manifold No. 1 heat shield17167-25010 · 17167-F0020 · 17167-F0030 · 17167-F2020 · 17167-F2080
17168Exhaust manifold No.2 insulation pad17168-25010 · 17168-F0020 · 17168-F2020
17173Gasket (exhaust manifold to cylinder head)17173-25020 · 17173-F0030 · 17173-F2030
17177No. 1 gasket (intake manifold to cylinder head)17171-25010 · 17171-F2020
