Toyota RAV4 收音机、放大器和冷凝器 — Figure 8601

Toyota RAV4 EPC diagram 8601, 收音机、放大器和冷凝器, with 3 images and 11 PNC and OE references.

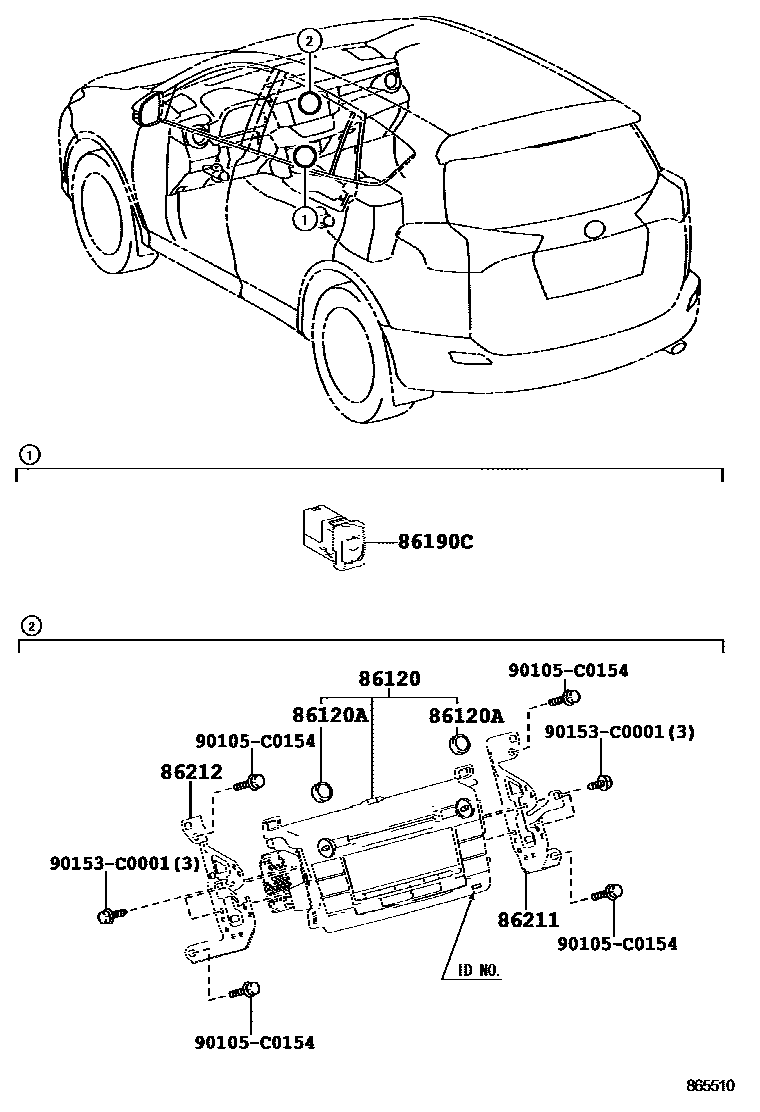

Toyota RAV4 收音机、放大器和冷凝器 EPC diagram — 865510
收音机、放大器和冷凝器 — 865510 (201308 – 201607)

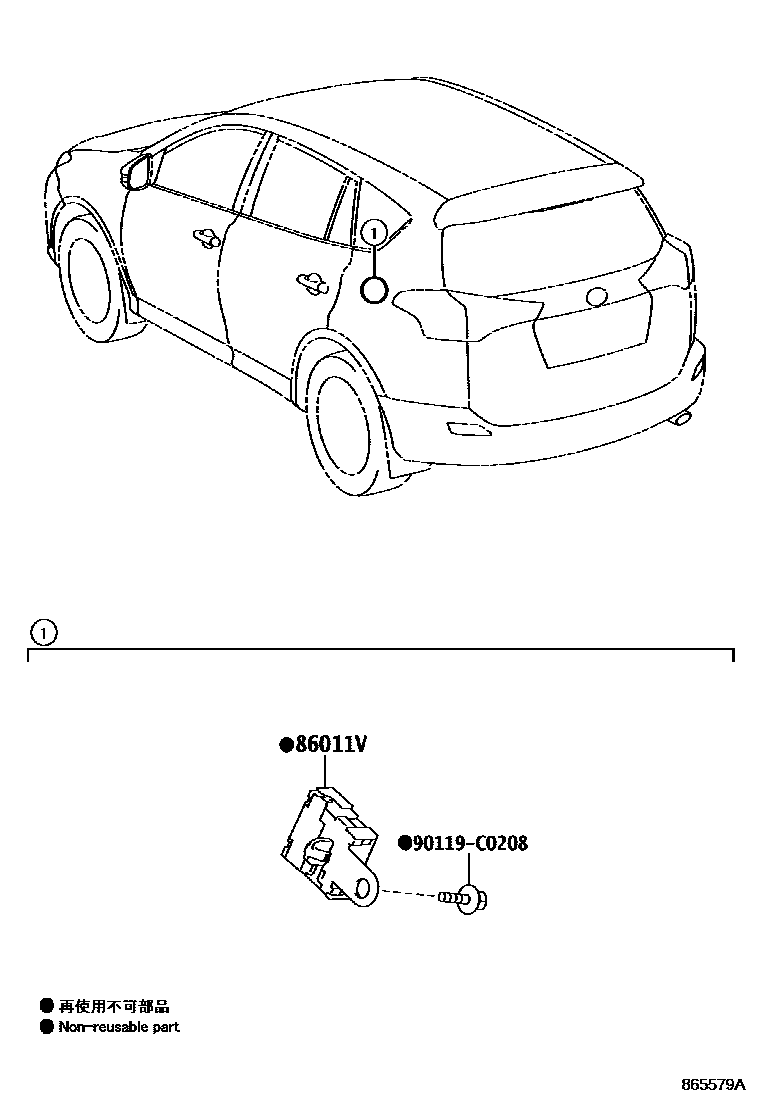

Toyota RAV4 收音机、放大器和冷凝器 EPC diagram — 865579A
收音机、放大器和冷凝器 — 865579A (201308 – 999999)

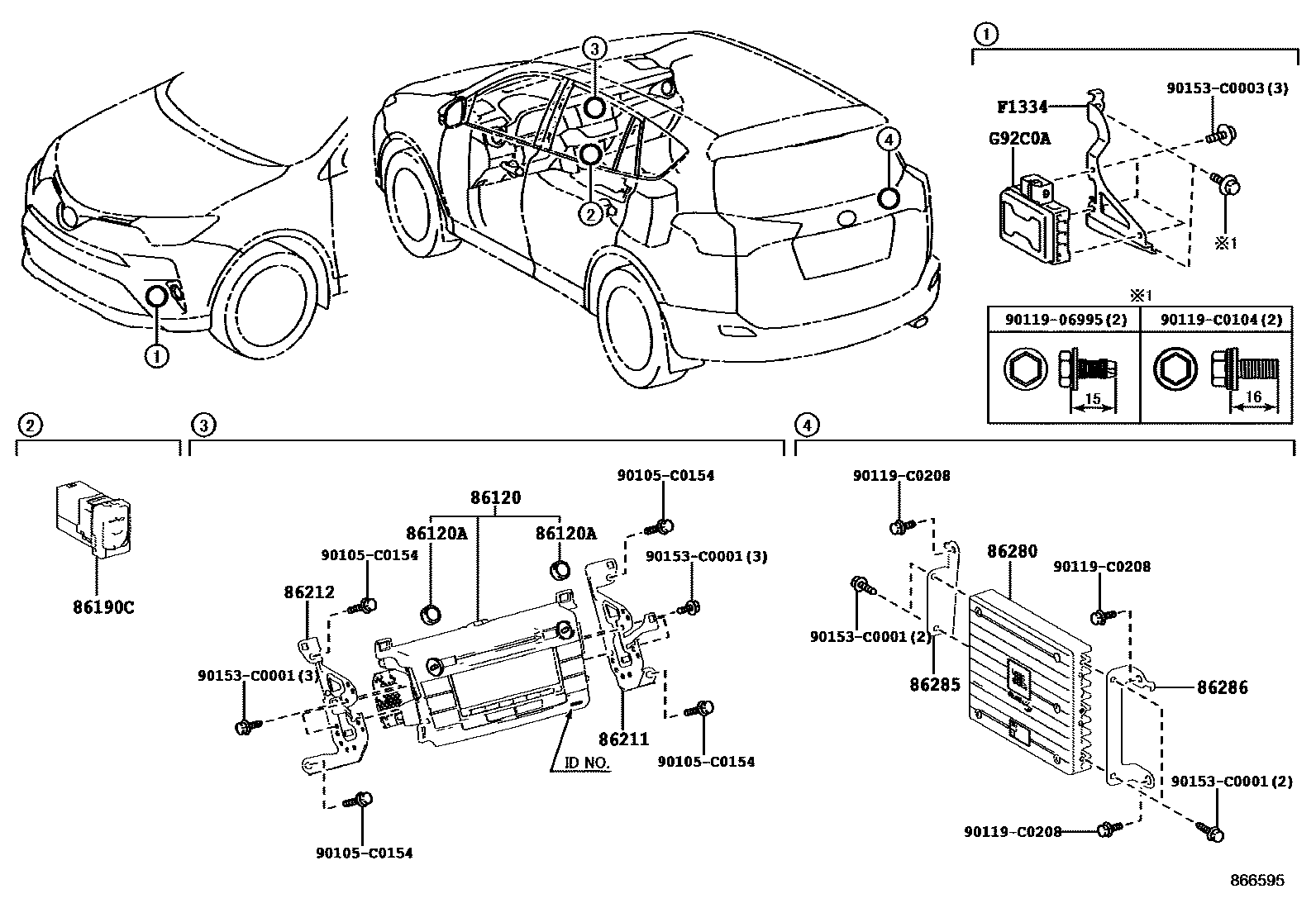

Toyota RAV4 收音机、放大器和冷凝器 EPC diagram — 866595
收音机、放大器和冷凝器 — 866595 (201607 – 999999)

PNC and OE references

PNCPart nameOE numbers
86011Vradio settings phase modulator90980-04189
86120Radio assembly86120-0R140 · 86120-0R170 · 86120-0R180
86120ARadio switch knob90010-24518
86190CStereo socket connector assembly No. 186190-0R020
86211No. 1 radio bracket86211-0R070
86212No. 2 radio bracket86212-0R070
86280Stereo parts amplifier assembly86280-0R050
86285Amplifier Stand No. 186285-42030
86286Amplifier Stand No. 286286-0R010
F1334Converter No. 1 control bracketF1334-42010
G92C0AConverter assembly for vehicles operating under economic operating conditionsG92C0-30020
