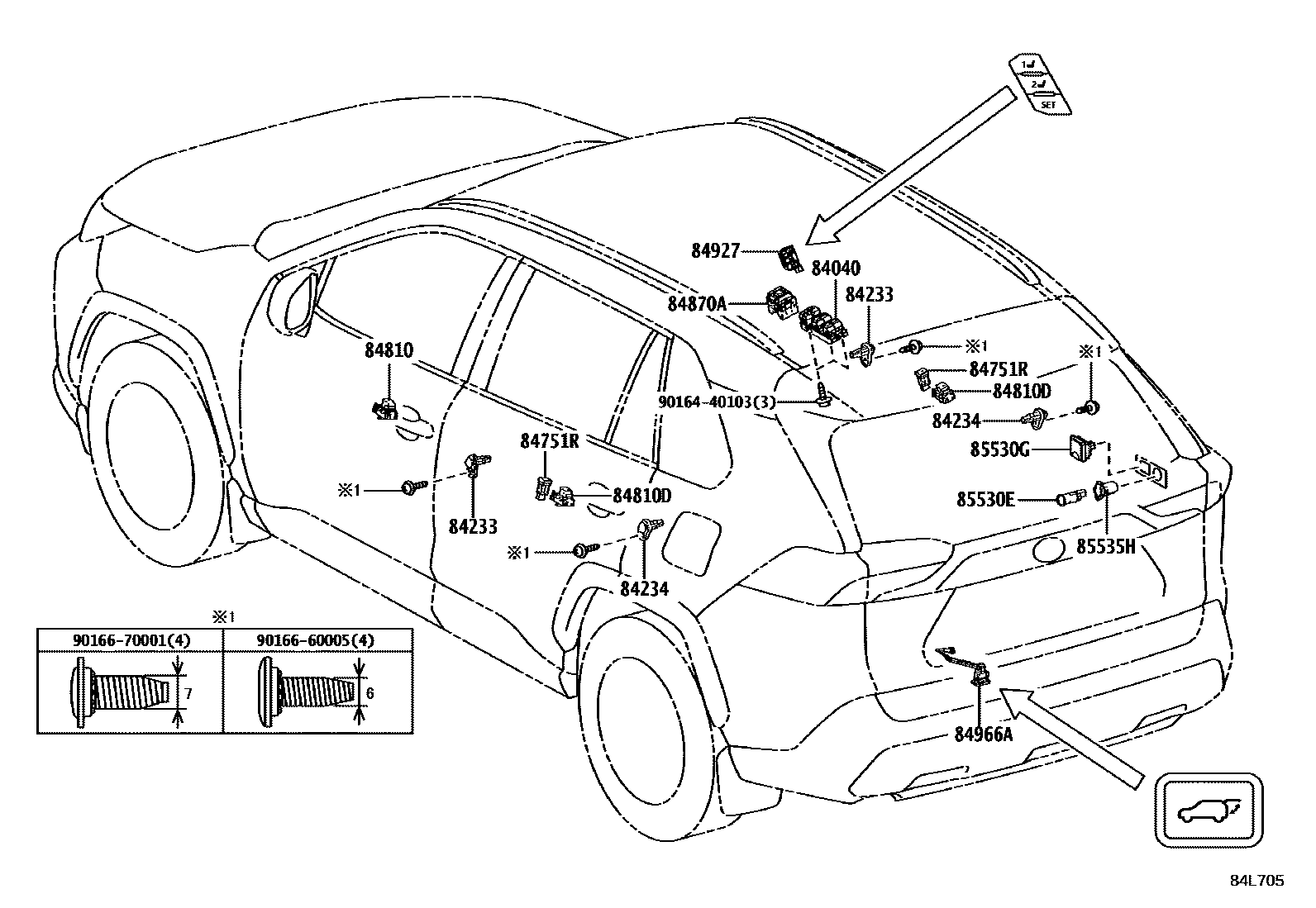

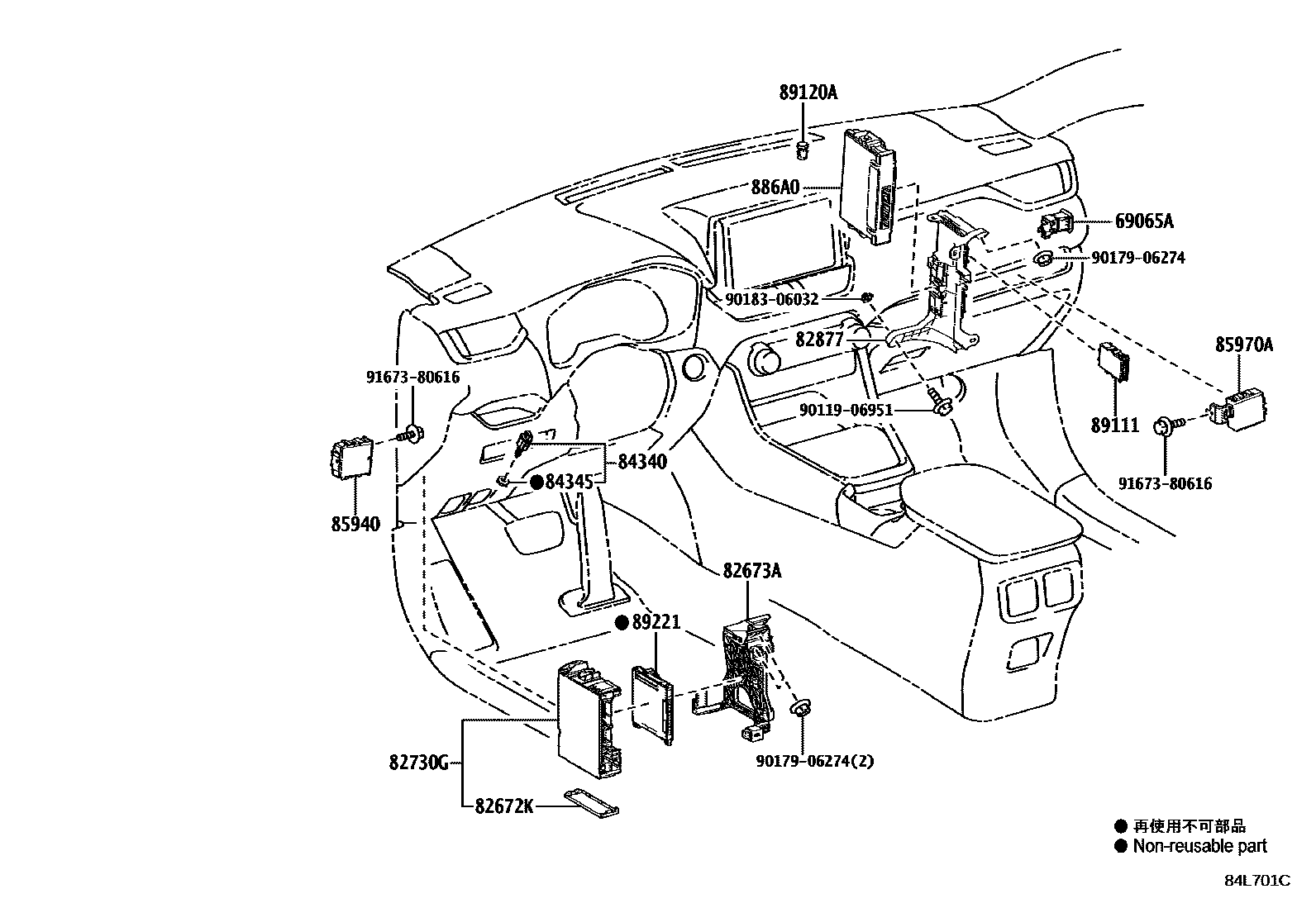

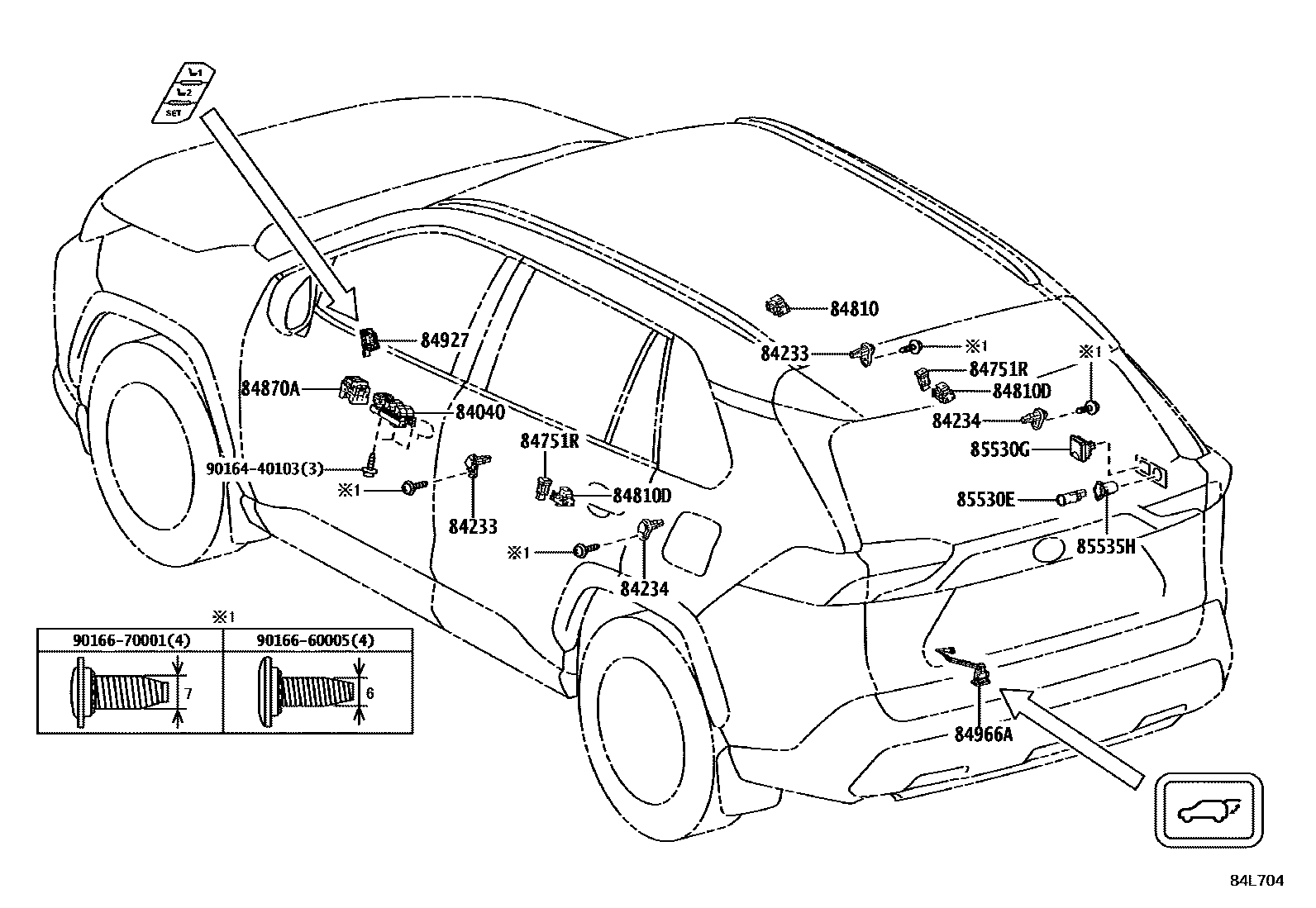

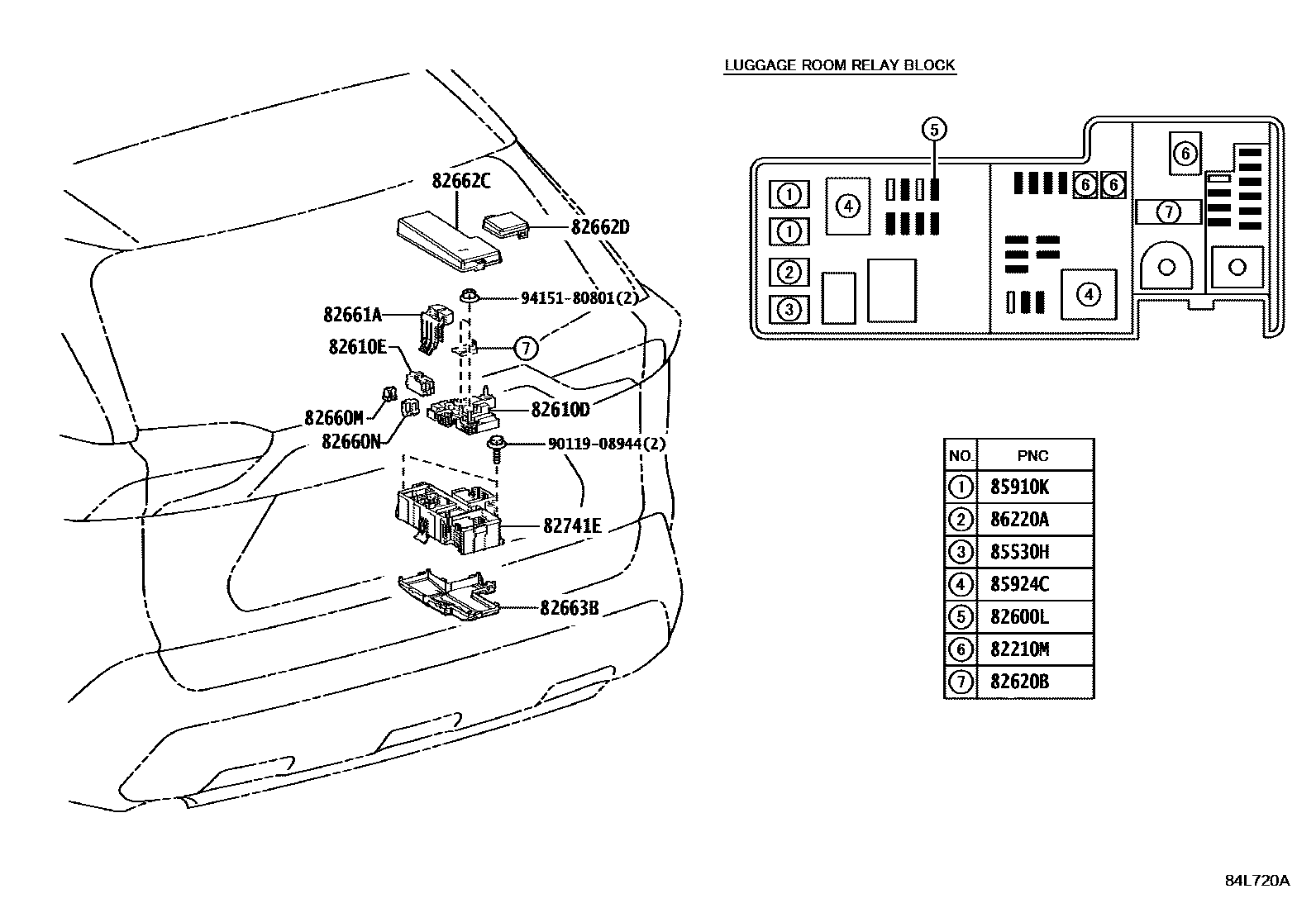

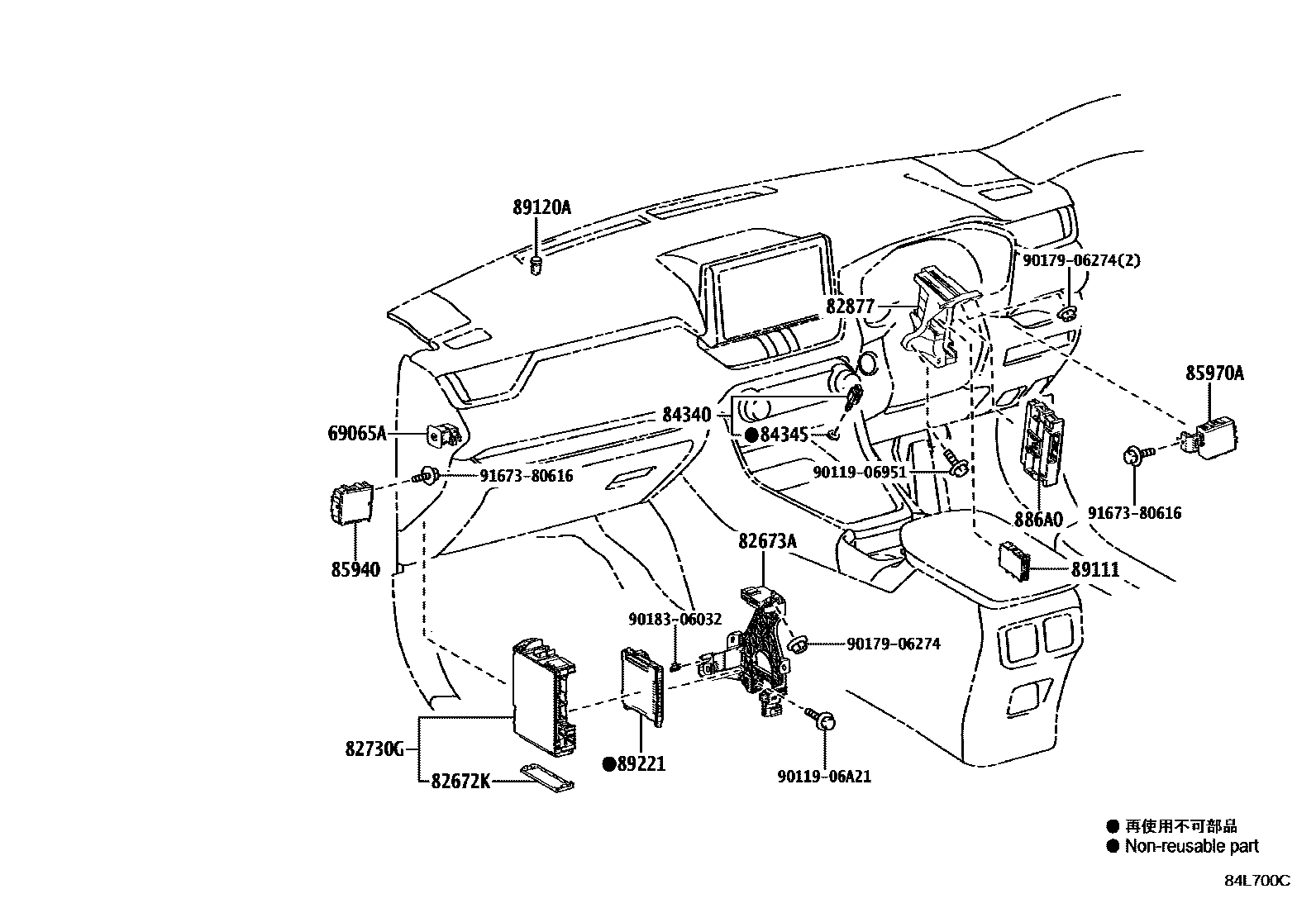

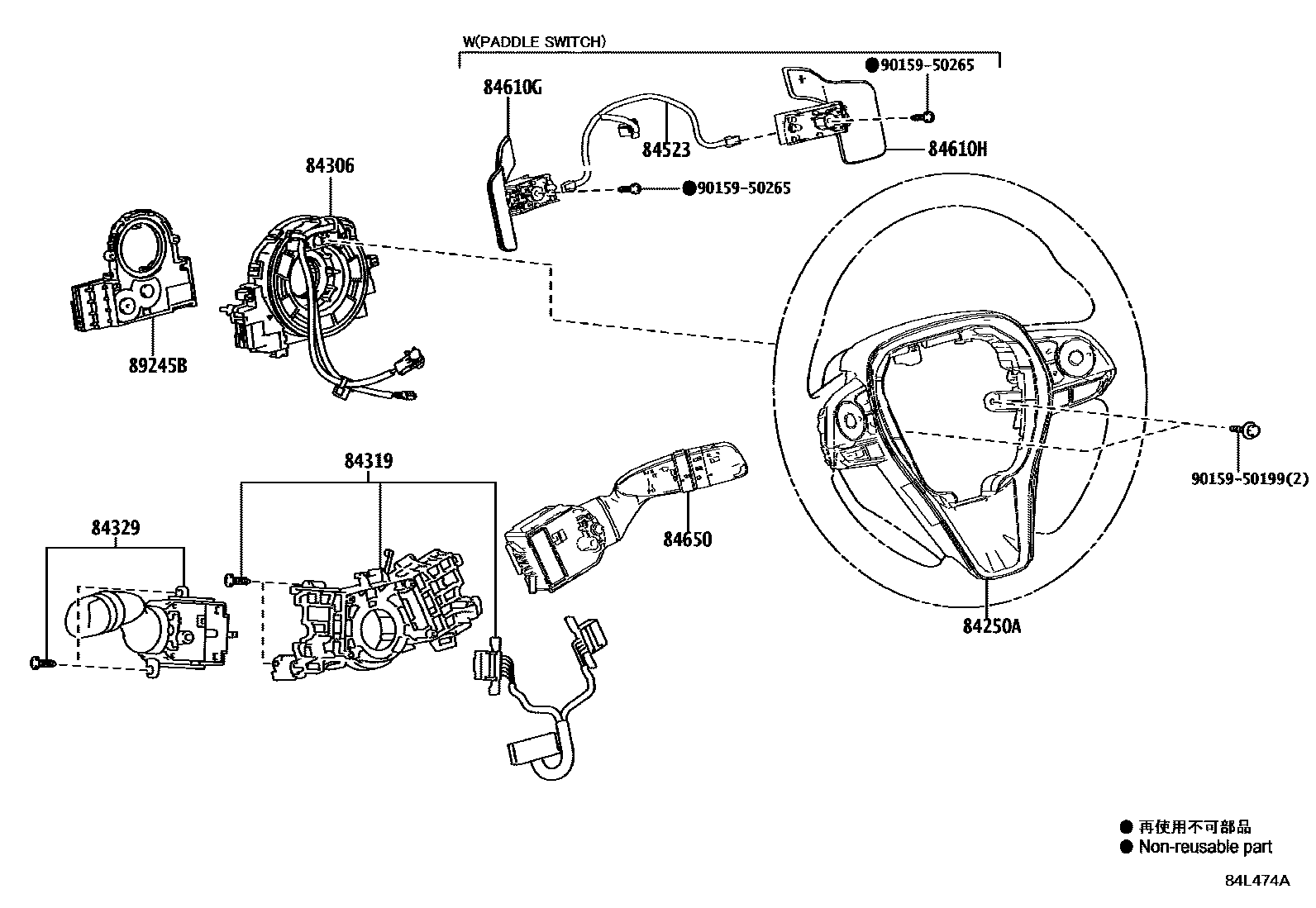

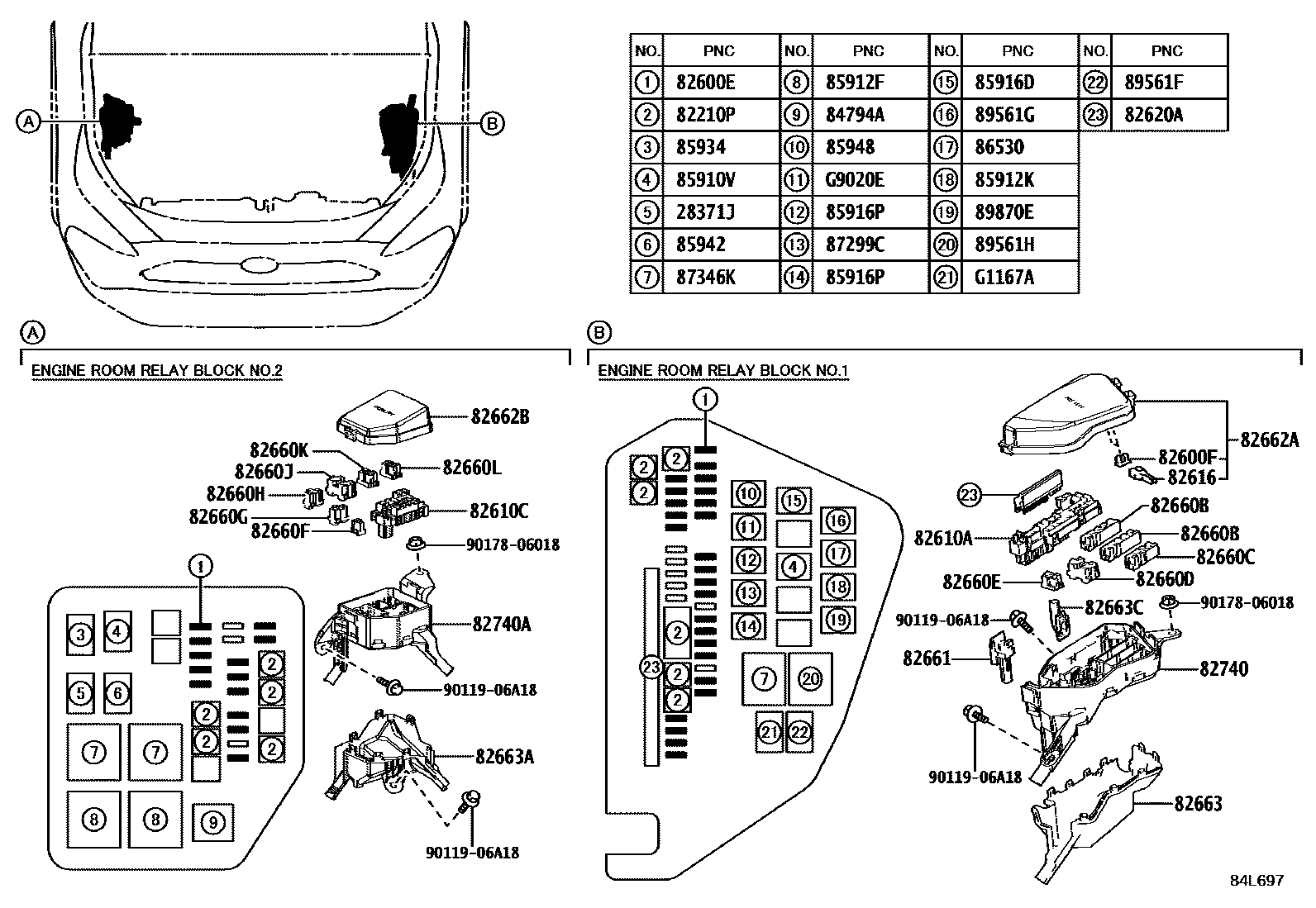

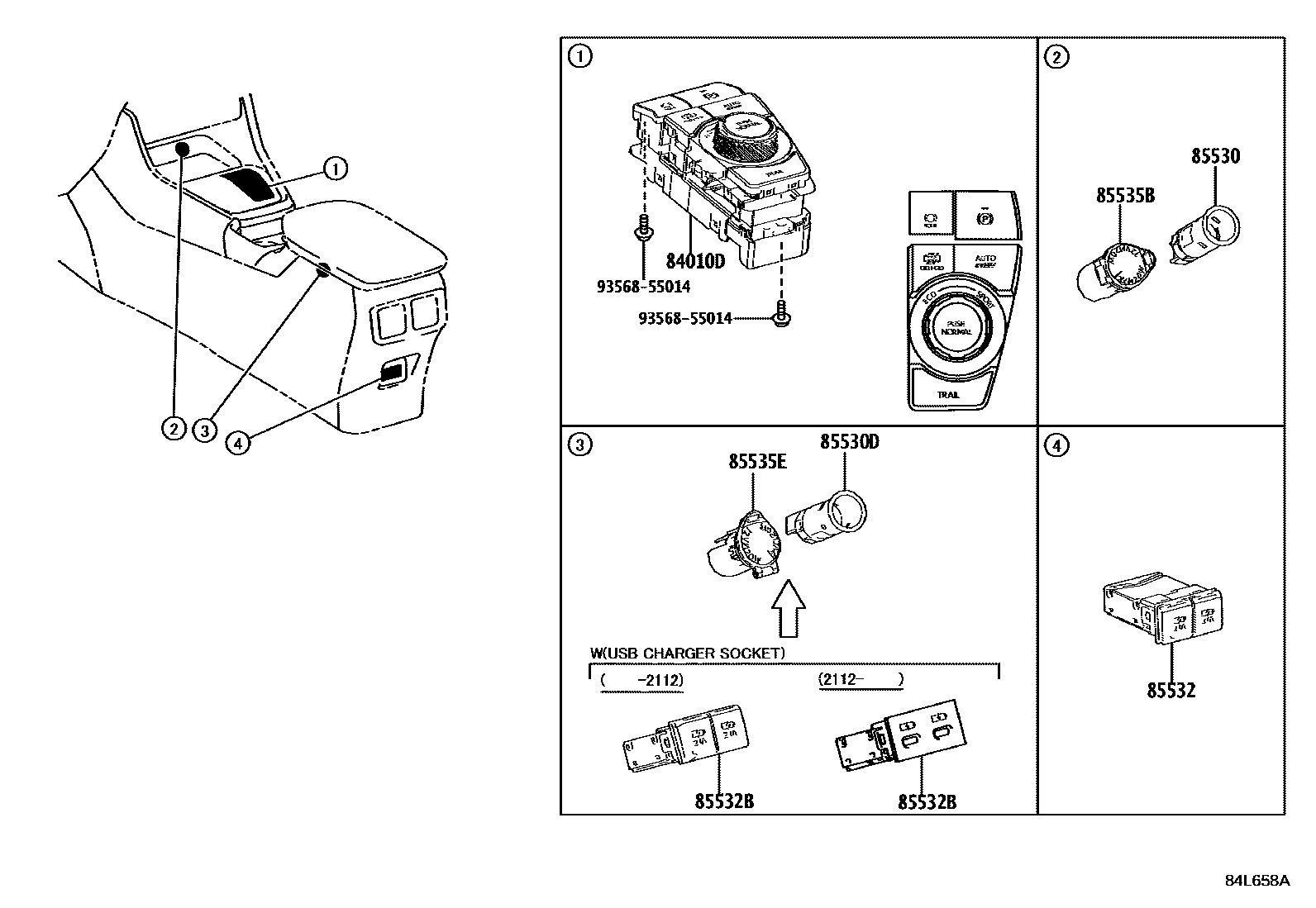

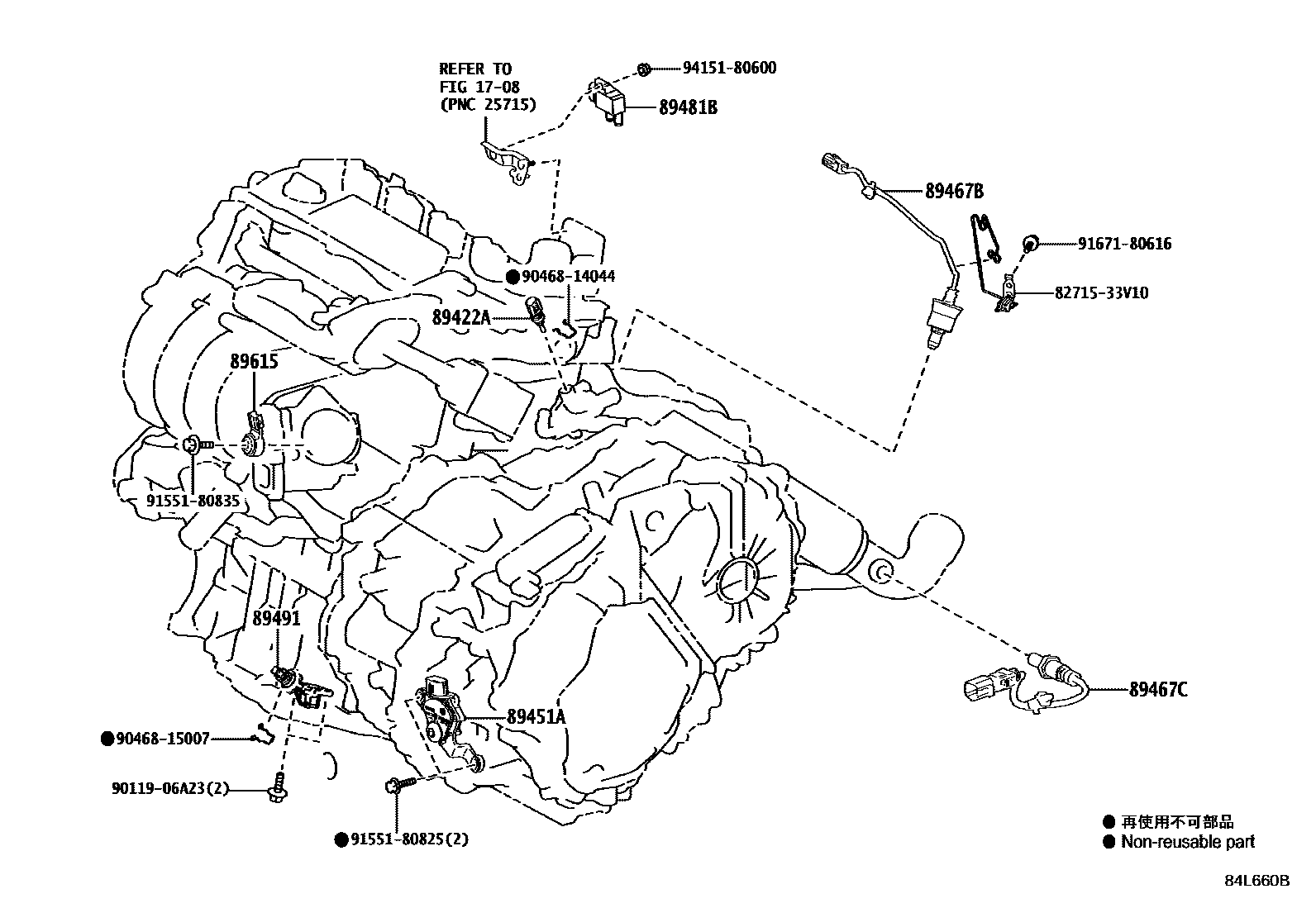

Toyota RAV4 开关和继电器和ECU — Figure 8401
Toyota RAV4 EPC diagram 8401, 开关和继电器和ECU, with 16 images and 121 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 28371J | RELAIS, IGB | 90987-02027 |
| 28850C | ENS. CAPTEUR, ETAT BATTERIE | 28850-K0010 |
| 28859A | SUPPORT, CAPTEUR D'INTENSITE DE BATTERIE | 28859-25060 |
| 69065A | Air bag cut-off switch lock cylinder sub-assembly | 69065-12460 |
| 82210M | fuse | 90982-08298 · 90982-08310 · 90982-08311 |
| 82210P | Engine room fuse | 90982-08298 · 90982-08302 · 90982-08311 · 90982-08312 |
| 82600E | Engine room fuse | 90982-09019 · 90982-09020 · 90982-09021 · 90982-09022 · 90982-09023 · 90982-09024 · 90982-09025 |
| 82600F | Spare fuse | 90982-09023 · 90982-09025 |
| 82600L | FUSIBLE DU COMPARTIMENT BAGAGE | 90982-09019 · 90982-09020 · 90982-09021 · 90982-09022 · 90982-09023 · 90982-09024 · 90982-09025 |
| 82610A | Fuse box assembly | 82610-42150 |
| 82610C | Fuse box assembly | 82610-42090 |
| 82610D | Fuse box assembly | 82610-42160 |
| 82610E | Fuse box assembly | 82610-42170 |
| 82616 | fuse puller | 82616-58010 |
| 82620A | Fuse box assembly | 82620-42090 |
| 82620B | Fuse box assembly | 82620-0E050 |
| 82660B | Relay assembly | 82660-0E060 |
| 82660C | Relay assembly | 82660-0E050 |
| 82660D | Relay assembly | 82660-33040 |
| 82660E | Relay assembly | 82660-48020 |
| 82660F | Relay assembly | 82660-0E010 |
| 82660G | Relay assembly | 82660-52100 |
| 82660H | Relay assembly | 82660-48030 |
| 82660J | ENS. BLOC RELAIS | 82660-33040 |
| 82660K | ENS. BLOC RELAIS | 82660-48020 |
| 82660L | ENS. BLOC RELAIS | 82660-48040 |
| 82660M | ENS. BLOC RELAIS | 82660-28350 |
| 82660N | ENS. BLOC RELAIS | 82660-48030 |
| 82661 | No. 1 relay box cover | 82661-42090 |
| 82661A | No. 2 relay box cover | 82661-42100 |
| 82662A | No. 1 relay box upper cover | 82662-42760 · 82662-42761 · 82662-42762 |
| 82662B | No. 2 relay box upper cover | 82662-42450 |
| 82662C | No. 3 relay box upper cover | 82662-42740 |
| 82662D | No. 4 relay box upper cover | 82662-42750 |
| 82663 | Relay box lower cover | 82663-42240 |
| 82663A | No. 2 relay box lower cover | 82663-42170 |
| 82663B | No. 3 relay box lower cover | 82663-42270 |
| 82663C | No. 4 relay box lower cover | 82663-42260 |

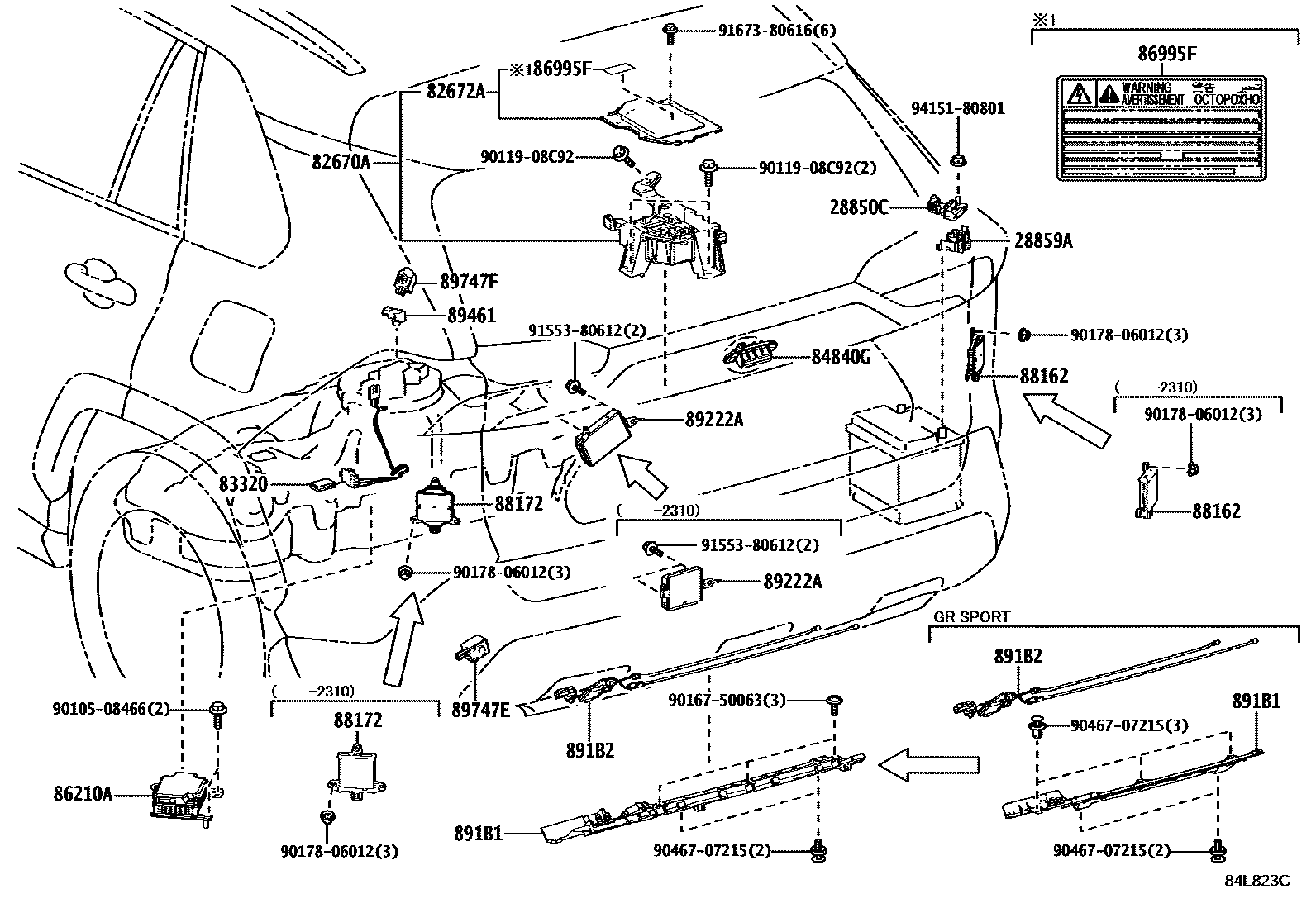

| 82670A | No. 1 junction box assembly | 82670-42020 |
| 82672A | Junction box cover | 82672-42210 |
| 82672K | CACHE, BOITIER DISTRIBUTION PUISSANCE | 82672-42220 · 82672-42221 |
| 82673A | Junction box bracket | 82673-42310 · 82673-42320 |
| 82730G | ENS. BOITIER, DISTRIBUTION PUISSANCE | 82730-42840 · 82730-42841 · 82730-42842 |
| 82740 | Engine room relay box assembly | 82740-42140 |
| 82740A | Engine room No. 2 relay box assembly | 82740-42060 |
| 82741E | BLOC, RELAIS COMPARTIMENT BAGAGES, NO.1 | 82740-42150 |
| 82877 | Right ECU integrated box | 82877-42050 · 82877-42060 |
| 83320 | Fuel gauge sensor assembly | 83320-42120 · 83320-48150 |

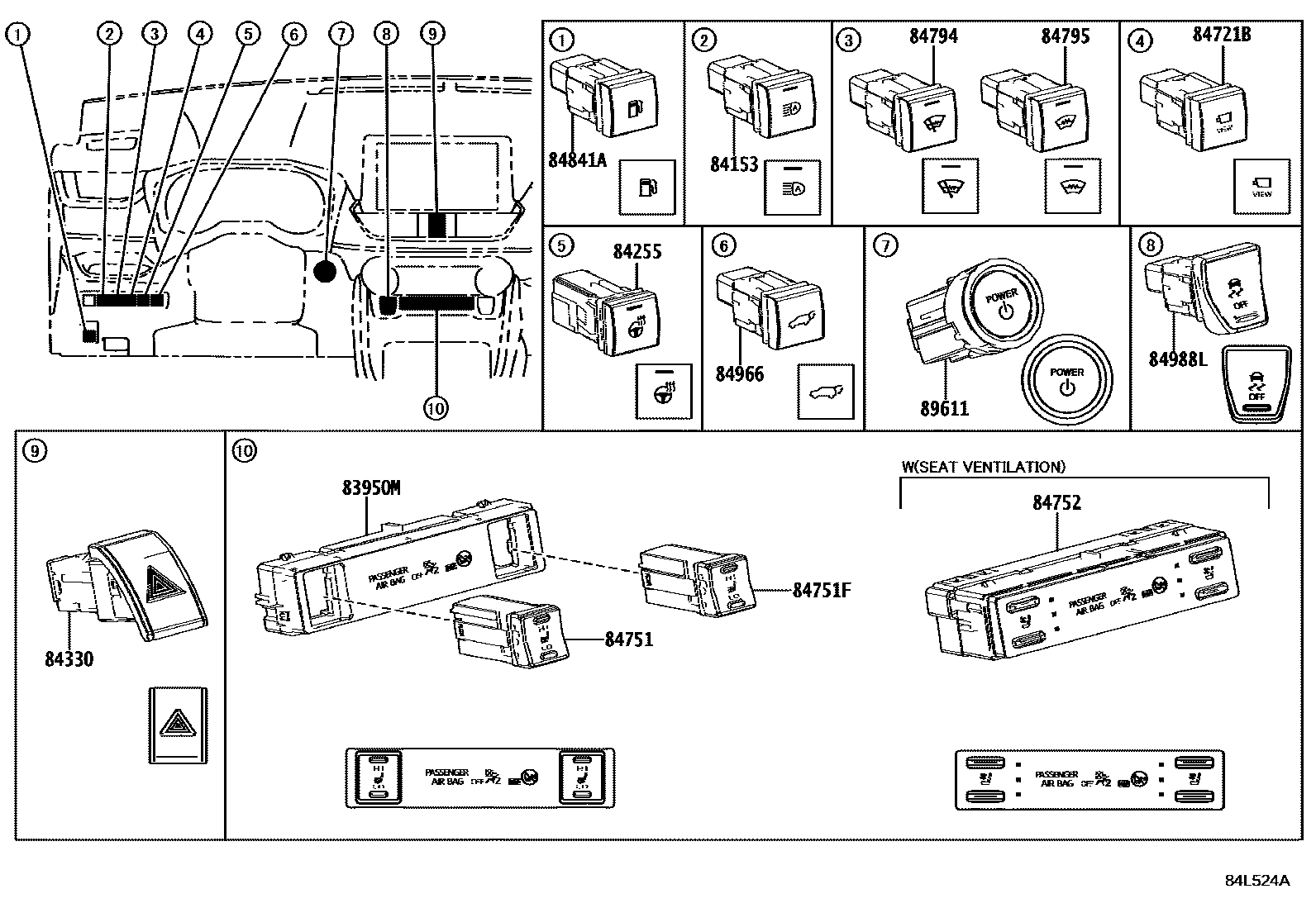

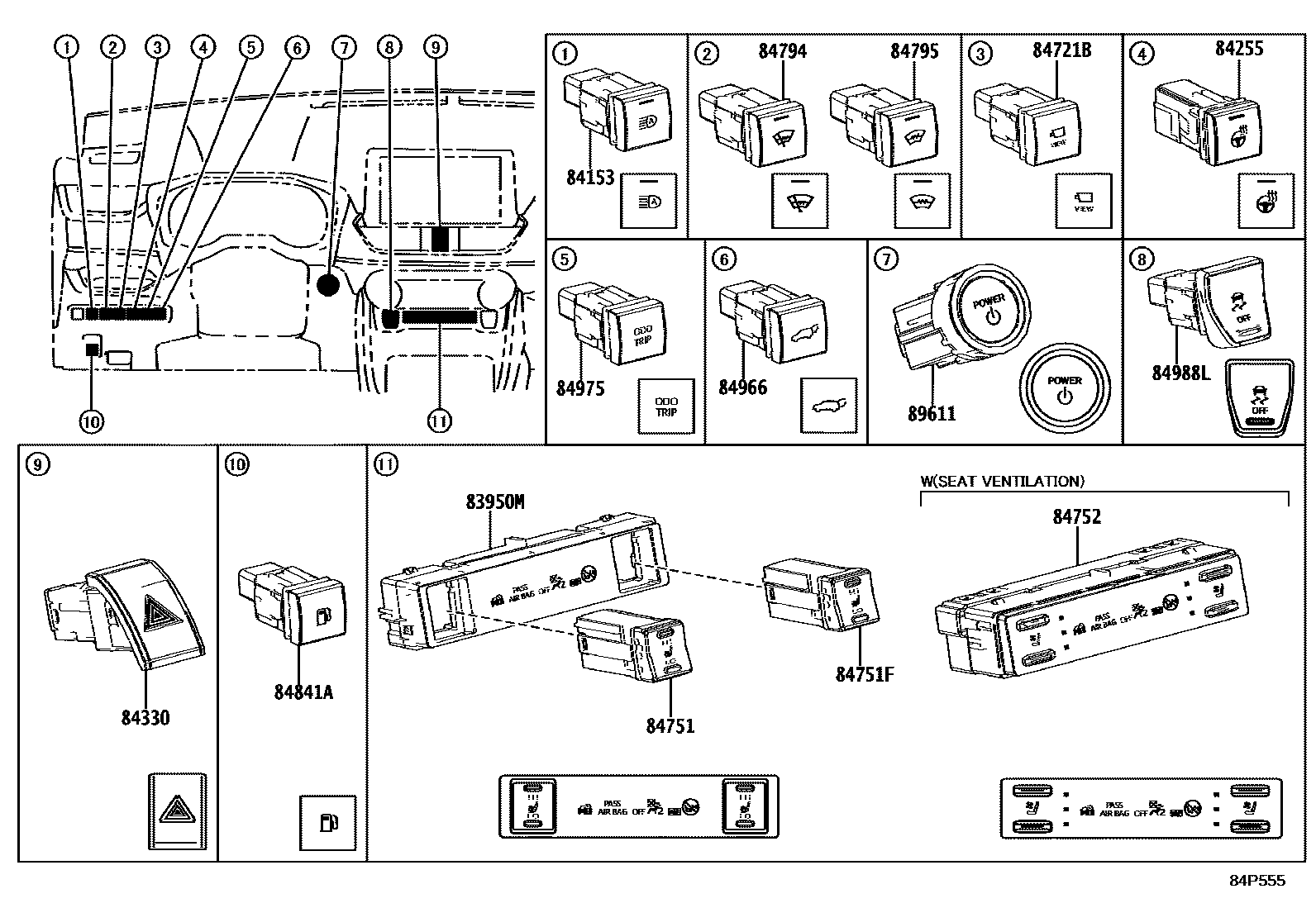

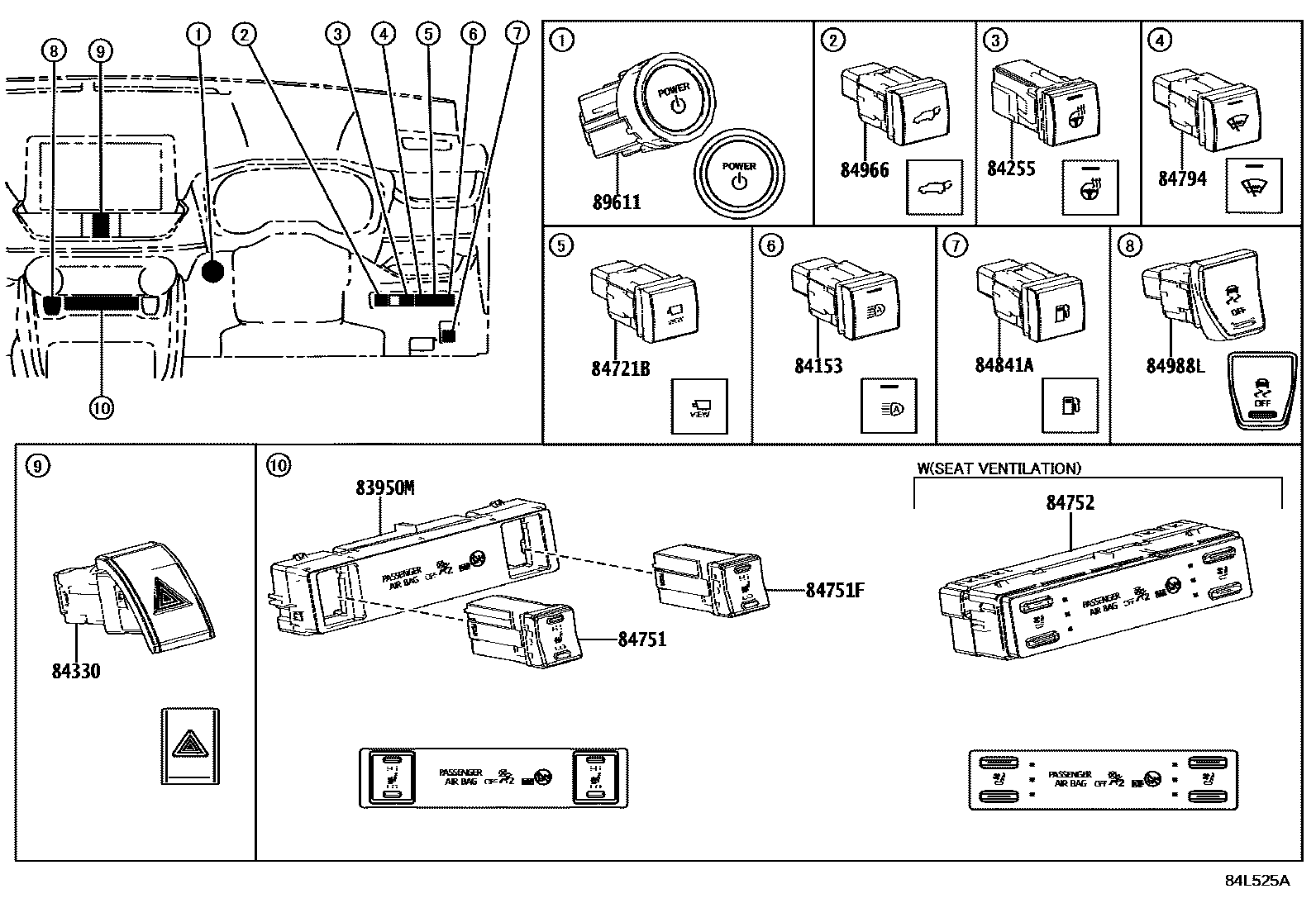

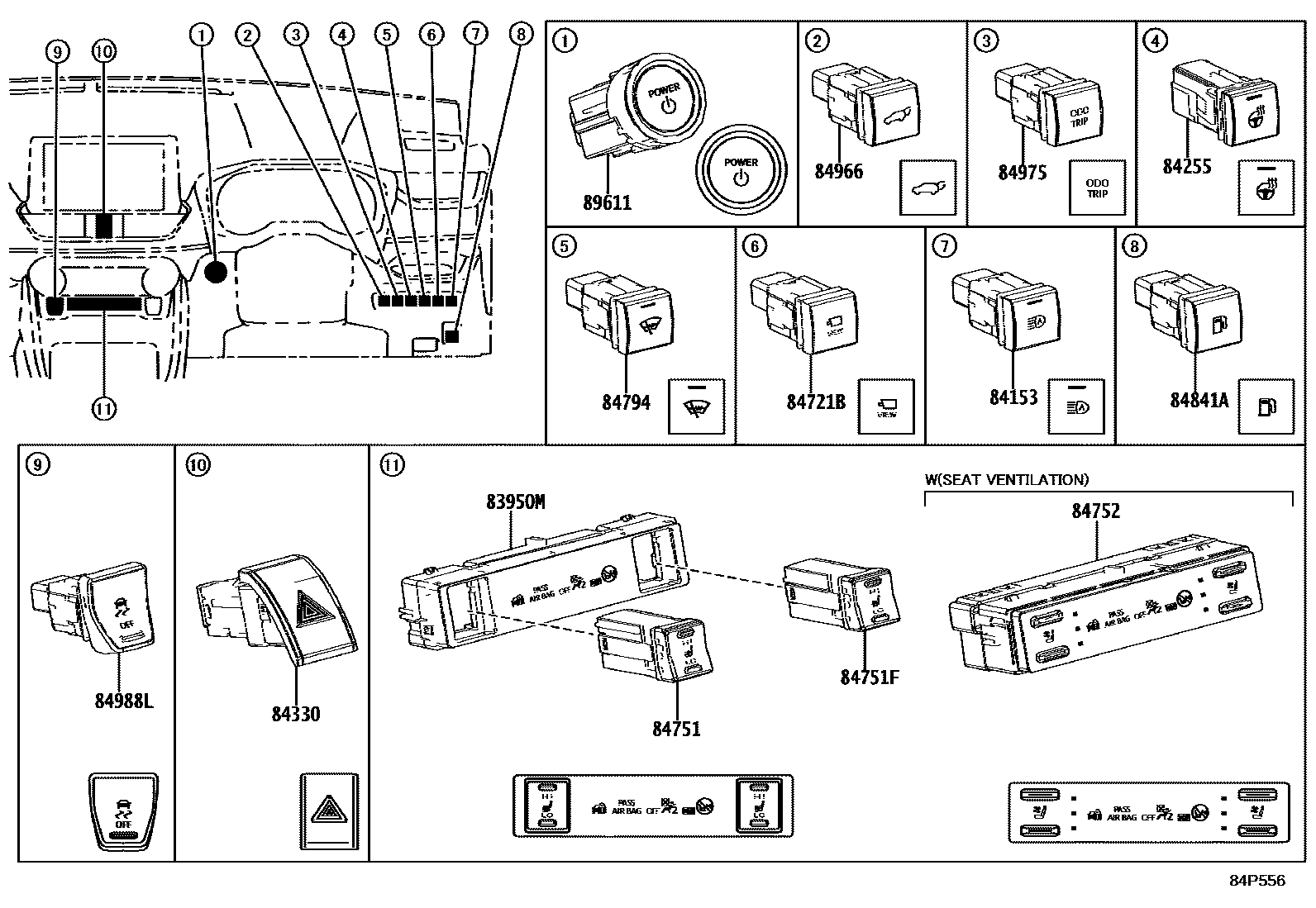

| 83950M | Warning light assembly | 83950-42390 · 83950-42540 |

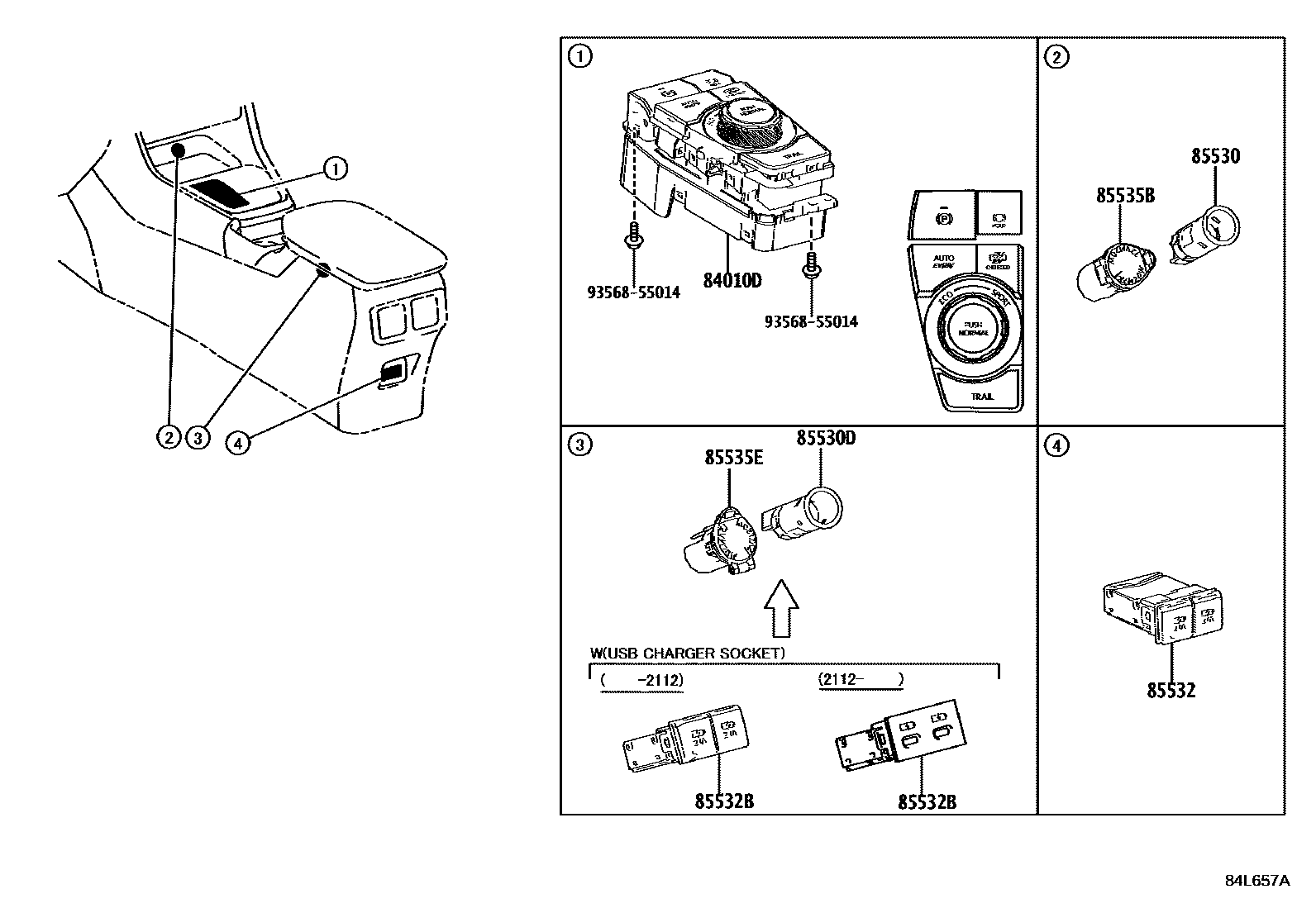

| 84010D | Integrated control and panel assembly | 84010-42210 · 84010-42211 · 84010-42220 · 84010-42221 · 84010-42230 · 84010-42231 · 84010-42240 · 84010-42241 |
| 84040 | Multi-channel network main switch assembly | 84040-42080 · 84040-42090 · 84040-42130 · 84040-42150 |
| 84153 | Automatic high beam switch | 84153-16010 · 84153-33040 |
| 84233 | Door control light switch assembly (for front door) | 84231-60070 |
| 84234 | Door control light switch assembly (for rear door) | 84231-60070 |
| 84250A | Steering wheel decorative cover switch assembly | 84250-42480 · 84250-42490 · 84250-42500 · 84250-42510 · 84250-42630 · 84250-42640 · 84250-42650 · 84250-42660 · 84250-42680 |
| 84255 | Steering heater switch | 84255-42020 · 84255-42030 |
| 84306 | Spiral cable sub-assembly | 84308-42020 · 84308-60040 |
| 84319 | Steering wheel switch housing | 84319-11010 |
| 84329 | turn signal switch | 84329-33090 |
| 84330 | Hazard warning signal switch assembly | 84332-42030 |
| 84340 | brake light switch assembly | 84340-49105 |
| 84345 | Brake light switch base adjuster | 84345-51010 |
| 84523 | No. 1 switch harness | 84523-11010 |
| 84610G | ENS. COM, BOITE VITESSES, NO.1 | 84610-33011 |
| 84610H | ENS. COM, BOITE VITESSES, NO.2 | 84610-33021 |
| 84650 | Windshield wiper switch assembly | 84652-42200 |
| 84721B | COMM., MONITEUR VUE PANORAMIQUE | 84721-16010 · 84721-33010 |
| 84751 | Seat heater switch | 84751-16020 · 84751-42050 |
| 84751F | Seat heater switch | 84751-16030 · 84751-42060 |
| 84751R | Seat heater switch (rear) | 84751-12080 · 84751-33140 |
| 84752 | Relax seat switch | 84752-42010 · 84752-42070 |
| 84794 | Front wiper de-icer switch | 84794-42020 · 84871-60060 |
| 84794A | Front wiper de-icer relay | 90987-02027 |
| 84795 | INTERRUPTEUR, DEGIVRAGE DE VITRE AVANT | 84795-42010 |
| 84810 | Electric window lift switch assembly | 84810-12120 · 84810-30230 |
| 84810D | Rear electric window lift switch assembly | 84810-12120 · 84810-30230 |
| 84840G | Back door opener switch assembly | 84840-47040 |
| 84841A | Fuel filler cap opener switch | 84841-30050 · 84841-33040 |
| 84870A | Exterior rearview mirror switch assembly | 84872-42030 · 84872-42150 · 84872-42330 |

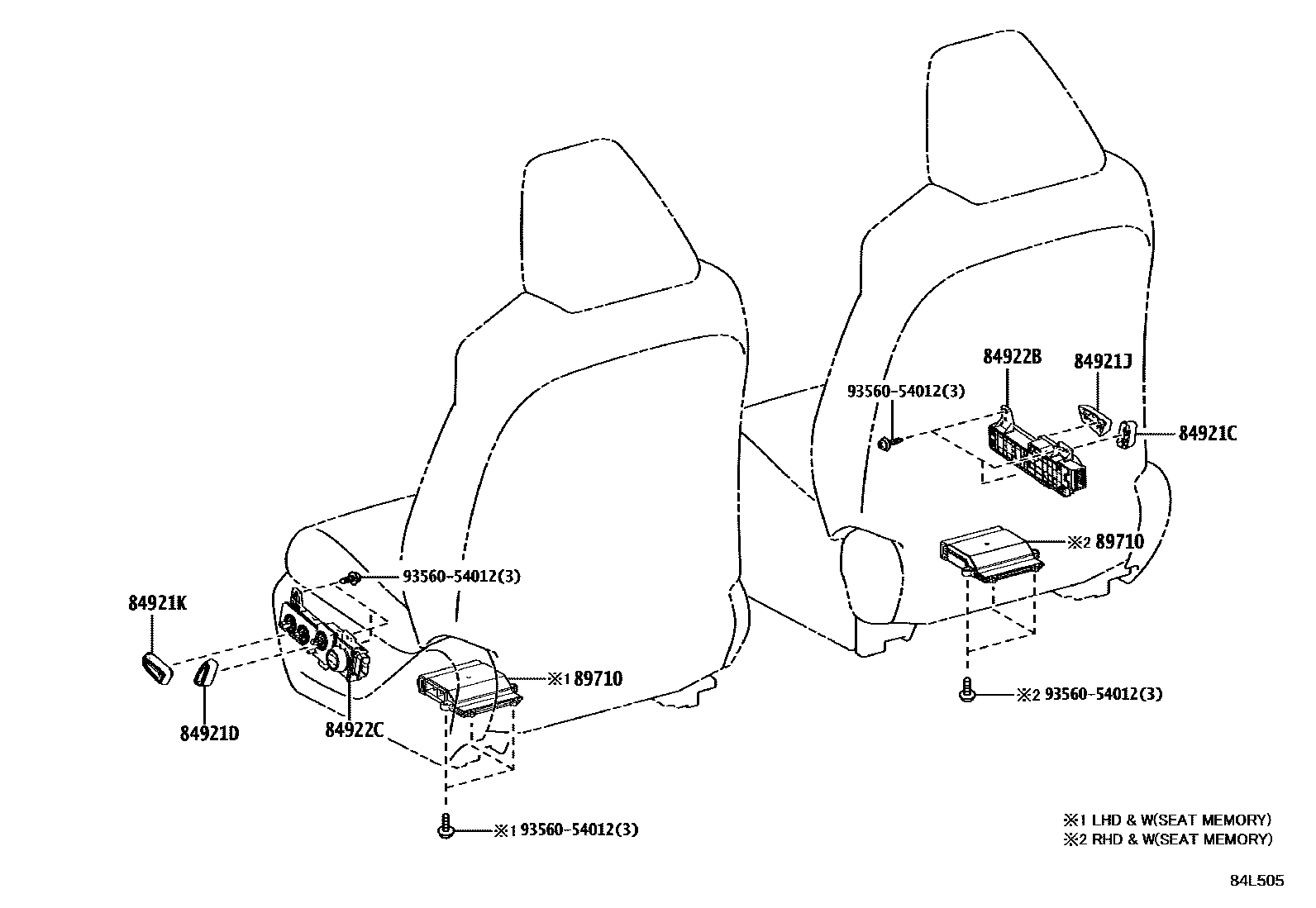

| 84922B | Front right electric seat switch | 84922-33140 · 84922-33170 |
| 84922C | Front left electric seat switch | 84922-33180 · 84922-33200 |
| 84927 | Seat memory switch | 84927-42040 · 84927-42050 |
| 84966 | CNT, COMM HAYON ELEC | 84966-16020 · 84966-42010 |
| 84966A | CNT, COMM HAYON ELEC, NO.1 | 84966-42020 |
| 84975 | trip odometer switch | 84975-42030 |
| 84988L | VSC off switch | 84988-42050 · 84988-42060 |
| 85530 | No. 1 power socket assembly | 85530-42010 |
| 85530D | No. 2 power socket assembly | 85530-42010 |
| 85530E | No. 3 power socket assembly | 85530-42010 |
| 85530H | RELAIS, PRISE ALIMENTATION, NO.2 | 90987-02027 |
| 85532 | PRISE, CHARGEUR USB | 85532-15010 · 85532-33020 · 85532-60020 · 85532-78010 |
| 85532B | PRISE, CHARGEUR USB | 85532-42010 · 85532-42050 · 85532-60040 |
| 85535B | No. 1 power outlet cover | 85535-30020 |
| 85535E | No. 2 power outlet cover | 85535-30020 |
| 85535H | COUV, PRISE SORTIE ALIM, NO.3 | 85535-30020 |
| 85910K | Rear seat heater relay | 90987-02027 |
| 85910V | seat heater relay | 90987-02027 |
| 85912F | RELAI, HWD | 90987-02025 |
| 85912K | RELAIS, VVT | 90987-02027 |
| 85916D | fog light relay | 90987-02027 |
| 85916P | headlight relay | 90987-02027 |
| 85924C | RELAI, IGCT | 90987-02031 |
| 85934 | Electromagnetic clutch relay | 90987-04004 |
| 85940 | Windshield wiper relay assembly | 85940-42040 |
| 85942 | Headlight washer control relay | 90987-02027 |
| 85948 | windshield wiper relay | 90987-02027 |
| 85970A | Double lock door control relay assembly | 85970-42060 |
| 86210A | Voltage inverter assembly | 86210-42070 |
| 86220A | Inverter relay | 90987-02027 |
| 86530 | Speaker relay assembly | 90987-02027 |
| 86995F | ETIQUETTE, D'AVERTISSEMENT | G9118-76010 |
| 87299C | RELAIS, CHAUFFAGE GICLEUR LAVE-VITRE | 90987-02027 |
| 87346K | PTC heater relay | 90987-02025 |
| 88162 | Blind spot monitor right sensor | 88162-42061 · 88162-42120 |
| 88172 | Blind spot monitor left sensor | 88162-42061 · 88162-42120 |
| 886A0 | ENS. ORDINATEUR, POMPE THERMIQUE | 886A0-42010 · 886A0-42020 |
| 89111 | Network gateway ECU | 89111-42120 · 89111-42121 · 89111-42122 · 89111-42170 · 89111-42210 |
| 89120A | Automatic light control sensor | 89121-30020 |
| 891B1 | SUPPORT, COMMANDE ARRET PORTE AU PIED | 891B1-42030 · 891B1-42070 |
| 891B2 | CAPTEUR, COMMANDE ARRET PORTE AU PIED | 891B2-0W050 · 891B2-0W310 · 891B2-0W360 · 891B2-0W390 |
| 89221 | Multi-channel network body ECU | 89220-42S80 · 89220-42S90 · 89220-42T00 · 89220-42T10 · 89220-42T20 · 89220-42T30 · 89220-4BM00 · 89220-4BM40 · 89220-4BS10 · 89220-4BS11 · 89220-4BS20 · 89220-4BS21 · 89220-4BS30 · 89220-4BS31 · 89220-4BS40 · 89220-4BS41 · 89220-4BS50 · 89220-4BS51 · 89220-4BS60 · 89220-4BS61 · 89220-4BS70 · 89220-4BS71 · 89220-4BS80 · 89220-4BS81 · 89220-4BS90 · 89220-4BS91 · 89220-4BT00 · 89220-4BT01 · 89220-4BT10 · 89220-4BT11 · 89220-4BT20 · 89220-4BT21 · 89220-4BT30 · 89220-4BT31 · 89220-4BT40 · 89220-4BT41 · 89220-4BT50 · 89220-4BT51 · 89220-4BT60 · 89220-4BT61 · 89220-4BT70 · 89220-4BT71 · 89220-4BT80 · 89220-4BT81 · 89220-4BT90 · 89220-4BT91 · 89220-4BU00 · 89220-4BU01 · 89220-4BU10 · 89220-4BU11 · 89220-4BU20 · 89220-4BU21 · 89220-4BU30 · 89220-4BU31 · 89220-4BU40 · 89220-4BU41 · 89220-4BU50 · 89220-4BU51 · 89220-4BU60 · 89220-4BU61 · 89220-4BU70 · 89220-4BU71 · 89220-4BU80 · 89220-4BU81 · 89220-4BU90 · 89220-4BU91 · 89220-4BV00 · 89220-4BV01 · 89220-4BV10 · 89220-4BV11 · 89220-4BV20 · 89220-4BV21 · 89220-4BV30 · 89220-4BV31 · 89220-4BV40 · 89220-4BV41 · 89220-4BV50 · 89220-4BV51 · 89220-4BV60 · 89220-4BV61 · 89220-4BV70 · 89220-4BV71 · 89220-4BV80 · 89220-4BV81 · 89220-4BV90 · 89220-4BV91 · 89220-4BW00 · 89220-4BW01 · 89220-4BW10 · 89220-4BW11 · 89220-4BW20 · 89220-4BW21 · 89220-4BW30 · 89220-4BW31 · 89220-4BW40 · 89220-4BW41 · 89220-4BW50 · 89220-4BW51 · 89220-4BW60 · 89220-4BW61 · 89220-4BW70 · 89220-4BW71 · 89220-4BW80 · 89220-4BW81 · 89220-4BW90 · 89220-4BW91 · 89220-4BX00 · 89220-4BX01 · 89220-4BX10 · 89220-4BX11 · 89220-4BX20 · 89220-4BX21 · 89220-4BX30 · 89220-4BX31 · 89220-4BX40 · 89220-4BX41 · 89220-4BX50 · 89220-4BX51 · 89220-4BX60 · 89220-4BX61 · 89220-4BX70 · 89220-4BX71 · 89220-4BX80 · 89220-4BX81 · 89220-4BX90 · 89220-4BX91 · 89220-4BY00 · 89220-4BY01 · 89220-4BY10 · 89220-4BY11 · 89220-4BY20 · 89220-4BY21 · 89220-4BY30 · 89220-4BY31 · 89220-4BY40 · 89220-4BY41 · 89220-4BY50 · 89220-4BY51 · 89220-4BY60 · 89220-4BY61 · 89220-4BY70 · 89220-4BY71 · 89220-4BY80 · 89220-4BY81 · 89220-4BY90 · 89220-4BY91 · 89220-4BZ00 · 89220-4BZ01 · 89220-4BZ10 · 89220-4BZ11 · 89220-4BZ20 · 89220-4BZ21 · 89220-4BZ30 · 89220-4BZ31 · 89220-4BZ40 · 89220-4BZ41 · 89220-4BZ50 · 89220-4BZ51 · 89220-4BZ60 · 89220-4BZ61 · 89220-4BZ70 · 89220-4BZ71 · 89220-4BZ80 · 89220-4BZ81 · 89220-4BZ90 · 89220-4BZ91 · 892G0-42010 · 892G0-42011 · 892G0-42020 · 892G0-42021 · 892G0-42030 · 892G0-42031 · 892G0-42040 · 892G0-42041 · 892G0-42050 · 892G0-42051 · 892G0-42250 · 892G0-42260 · 892G0-42270 · 892G0-42280 · 892G0-42290 · 892G0-42300 · 892G0-42310 · 892G0-42320 · 892G0-42330 · 892G0-42340 · 892G0-42350 · 892G0-42360 · 892G0-42370 · 892G0-42380 · 892G0-42390 · 892G0-42400 · 892G0-42410 · 892G0-42420 · 892G0-42430 · 892G0-42440 · 892G0-42450 · 892G0-42460 · 892G0-42470 · 892G0-42480 · 892G0-42490 · 892G0-42500 · 892G0-42510 · 892G0-42520 · 892G0-42530 · 892G0-42540 · 892G0-42550 · 892G0-42560 · 892G0-42570 · 892G0-42580 · 892G0-42590 · 892G0-42600 · 892G0-42610 · 892G0-42620 · 892G0-42630 · 892G0-42640 · 892G0-42650 · 892G0-42660 · 892G0-42670 · 892G0-42680 · 892G0-42690 · 892G0-42700 · 892G0-42710 · 892G0-42720 · 892G0-42730 · 892G0-42740 · 892G0-42750 · 892G0-42760 · 892G0-42770 · 892G0-42780 · 892G0-42790 · 892G0-42800 · 892G0-42810 · 892G0-42820 · 892G0-42830 · 892G0-42840 · 892G0-42850 · 892G0-42860 · 892G0-42870 · 892G0-42880 · 892G0-42890 · 892G0-42A00 · 892G0-42A10 · 892G0-42A20 · 892G0-42A30 · 892G0-42A40 · 892G0-42A50 · 892G0-42A60 · 892G0-42A70 · 892G0-42A80 · 892G0-42A90 · 892G0-42B00 · 892G0-42B10 · 892G0-42B20 · 892G0-42B30 · 892G0-42B40 · 892G0-42B50 · 892G0-42B60 · 892G0-42B70 · 892G0-42B80 · 892G0-42B90 · 892G0-42C00 · 892G0-42C10 · 892G0-42C20 · 892G0-42C30 · 892G0-42C40 · 892G0-42C50 · 892G0-42C60 · 892G0-42C70 · 892G0-42C80 · 892G0-42C90 · 892G0-42D00 · 892G0-4AB40 · 892G0-4AB50 · 892G0-4AB60 · 892G0-4AB70 · 892G0-4AB80 · 892G0-4AB90 · 892G0-4AC00 · 892G0-4AC10 · 892G0-4AC20 · 892G0-4AC30 · 892G0-4AC40 · 892G0-4AC50 · 892G0-4AC60 · 892G0-4AC70 · 892G0-4AC80 · 892G0-4AC90 · 892G0-4AD00 · 892G0-4AD10 · 892G0-4AD20 · 892G0-4AD30 · 892G0-4AD40 · 892G0-4AD50 · 892G0-4AD60 · 892G0-4AD70 · 892G0-4AD80 · 892G0-4AD90 · 892G0-4AE00 · 892G0-4AE10 · 892G0-4AE20 · 892G0-4AE30 · 892G0-4AE40 · 892G0-4AE50 · 892G0-4AE60 · 892G0-4AE70 · 892G0-4AE80 · 892G0-4AE90 · 892G0-4AF00 · 892G0-4AF10 · 892G0-4AF20 · 892G0-4AF30 · 892G0-4AF40 · 892G0-4AF50 · 892G0-4AF60 · 892G0-4AF70 · 892G0-4AF80 · 892G0-4AF90 · 892G0-4AG00 · 892G0-4AG10 · 892G0-4AG20 · 892G0-4AG30 · 892G0-4AG40 · 892G0-4AG50 · 892G0-4AG60 · 892G0-4AG70 · 892G0-4AG80 · 892G0-4AG90 · 892G0-4AJ00 · 892G0-4AJ10 · 892G0-4AJ20 · 892G0-4AJ30 · 892G0-4AJ40 · 892G0-4AJ50 · 892G0-4AJ60 · 892G0-4AJ70 · 892G0-4AJ80 · 892G0-4AJ90 · 892G0-4AK00 · 892G0-4AK10 · 892G0-4AK20 · 892G0-4AK30 · 892G0-4AK40 · 892G0-4AK50 · 892G0-4AK60 · 892G0-4AK70 · 892G0-4AK80 · 892G0-4AK90 · 892G0-4AL00 · 892G0-4AL10 · 892G0-4AL20 · 892G0-4AL30 · 892G0-4AL40 · 892G0-4AL50 · 892G0-4AL60 · 892G0-4AL70 |
