Toyota RAV4 仪表 — Figure 8301
Toyota RAV4 EPC diagram 8301, 仪表, with 3 images and 6 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|

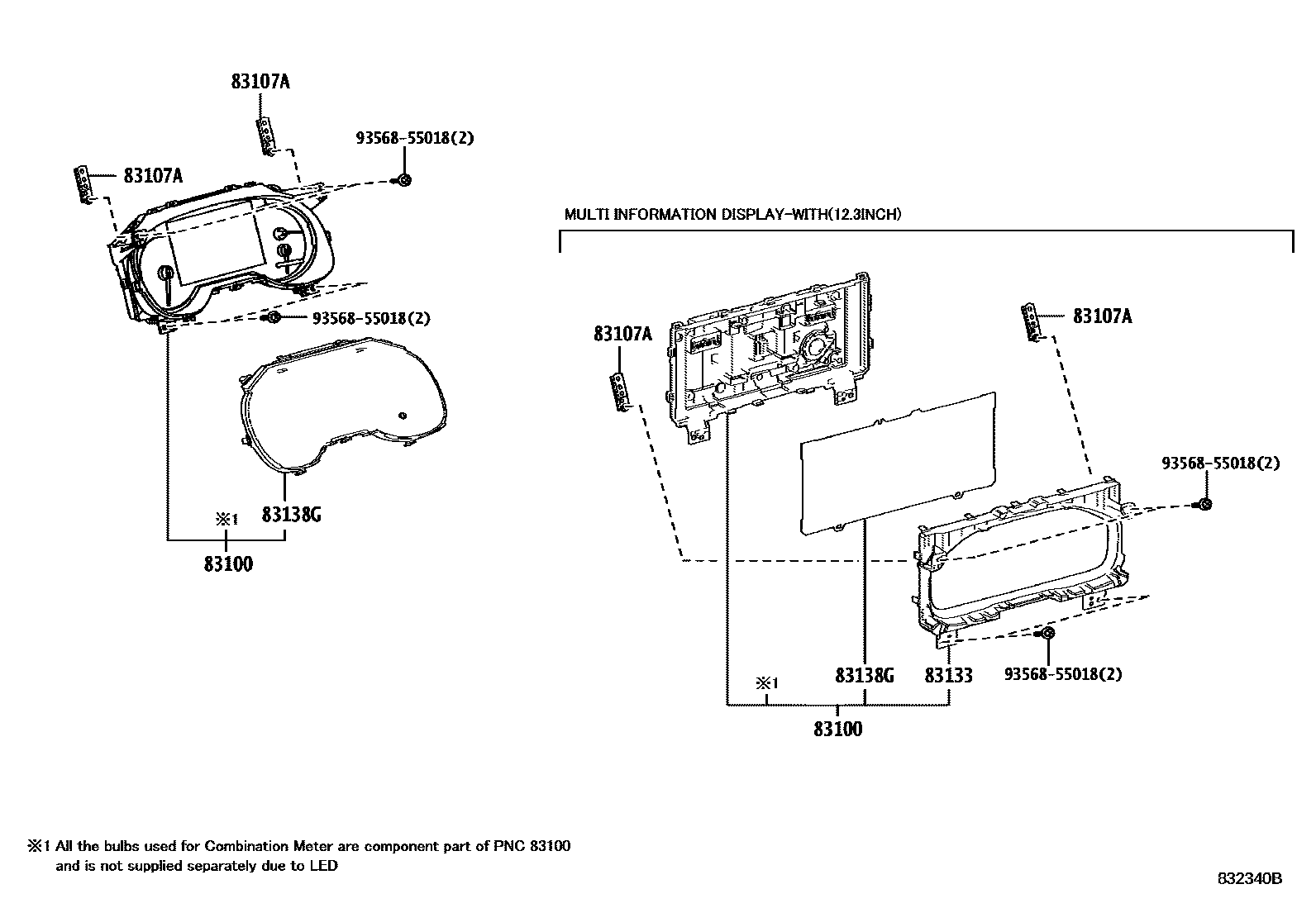

| 83100 | Combined instrument assembly | 83800-42N90 · 83800-42P00 · 83800-4AA20 · 83800-4AA30 · 83800-4AE20 · 83800-4AE21 · 83800-4AE30 · 83800-4AE31 · 83800-4AE32 · 83800-4AE40 · 83800-4AE41 · 83800-4AE50 · 83800-4AE51 · 83800-4AE52 · 83800-4AK60 · 83800-4AK61 · 83800-4AK70 · 83800-4AK71 · 83800-4AL10 · 83800-4AL11 · 83800-4AL12 · 83800-4AL20 · 83800-4AL21 · 83800-4AL22 |
| 83107A | SOUS-ENS. SUPPORT, INSTR, NO.1 | 83107-42010 |

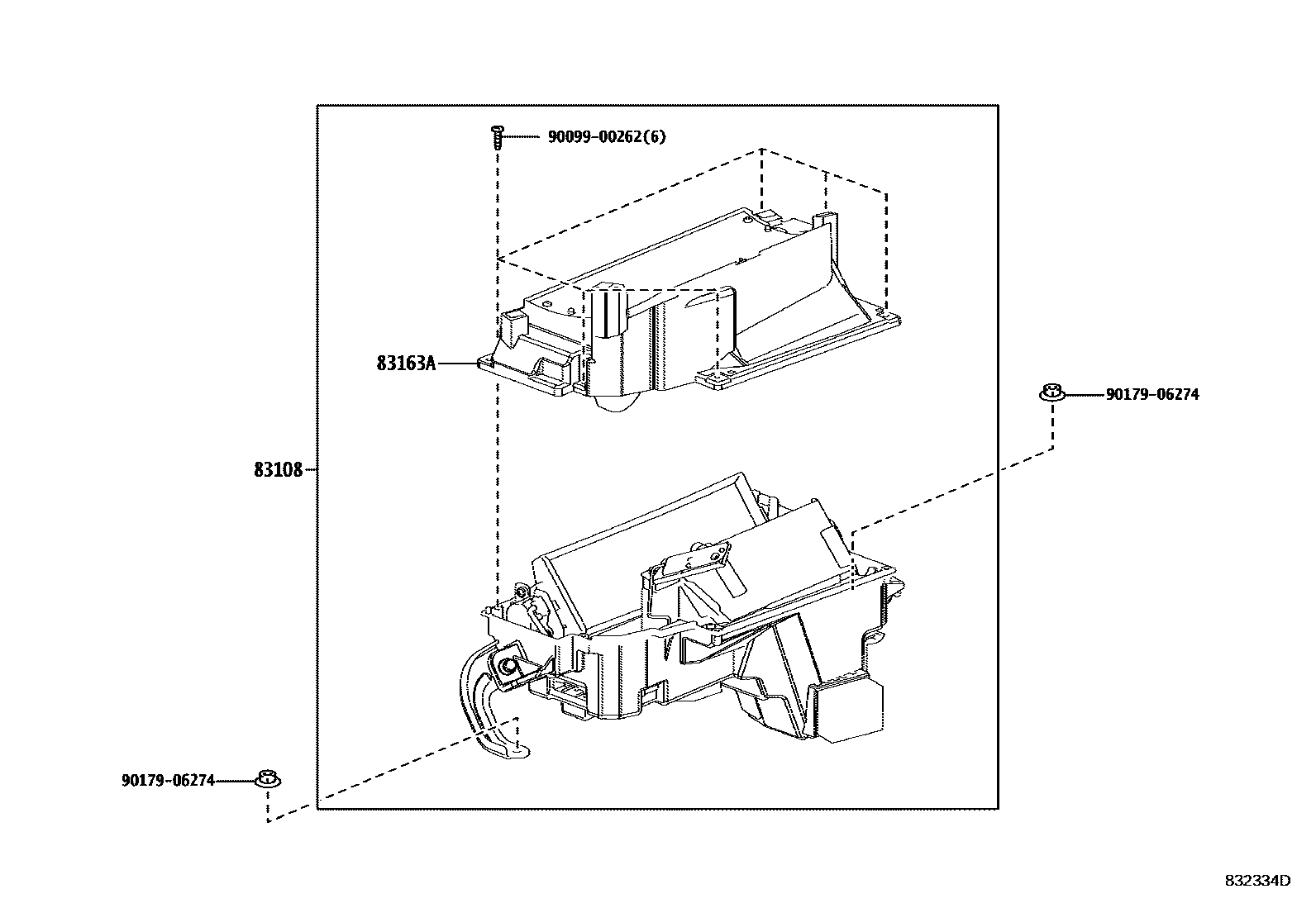

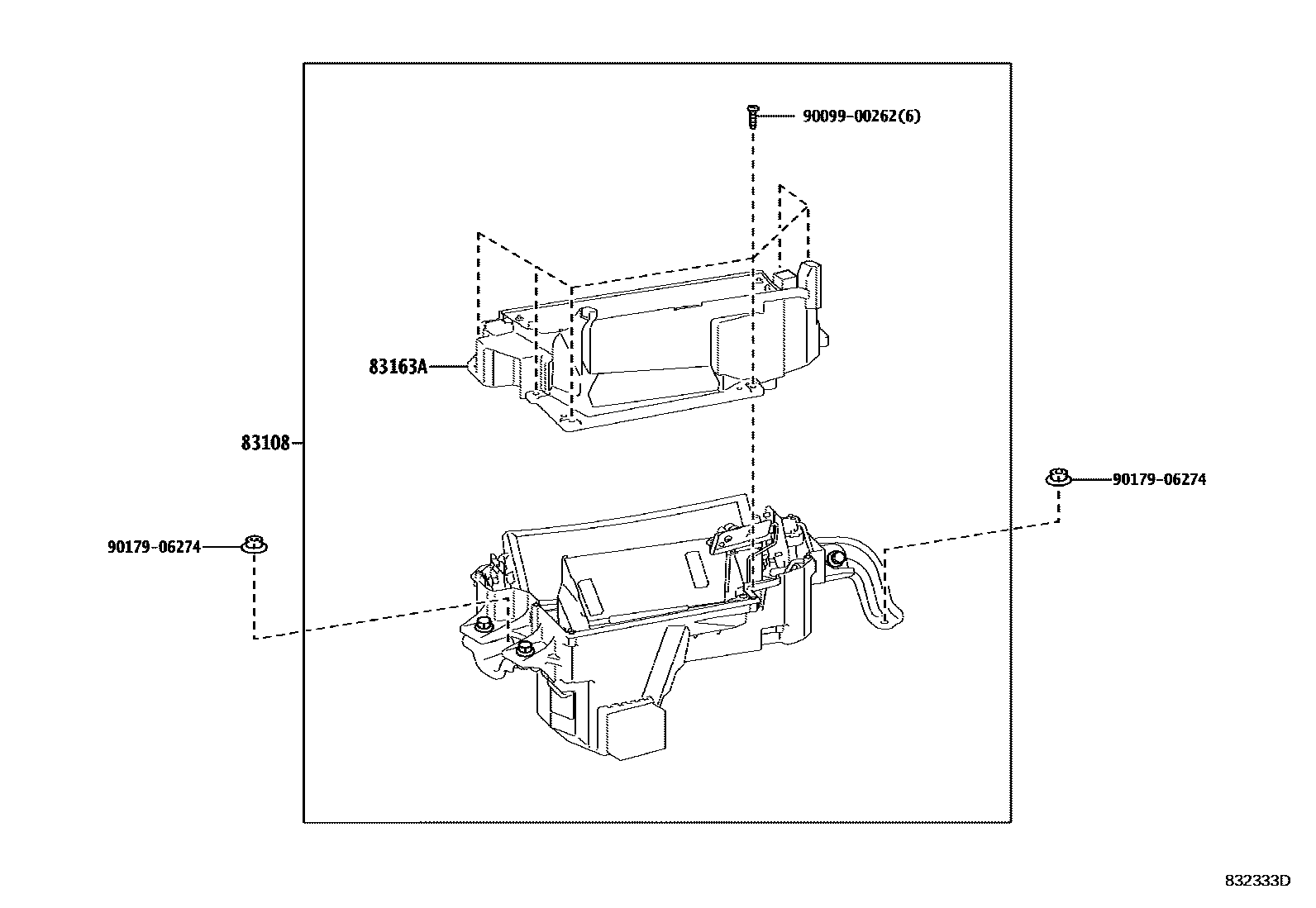

| 83108 | Instrument rearview mirror sub-assembly | 83108-42030 · 83108-42040 · 83108-42060 · 83108-42070 · 83108-42080 · 83108-42090 · 83108-42100 · 83108-42101 · 83108-42110 · 83108-42111 |
| 83133 | Combined instrument panel No. 1 | 83811-4AB40 |
| 83138G | Instrument cluster glass | 83852-42Y10 · 83852-4AB40 |
| 83163A | PLAQUE, MIROIR COMBINE INSTRUMENTS | 83163-42030 · 83163-42040 · 83163-42060 · 83163-42070 |
