Toyota RAV4 线束和卡夹 — Figure 8202
Toyota RAV4 EPC diagram 8202, 线束和卡夹, with 18 images and 135 PNC and OE references.

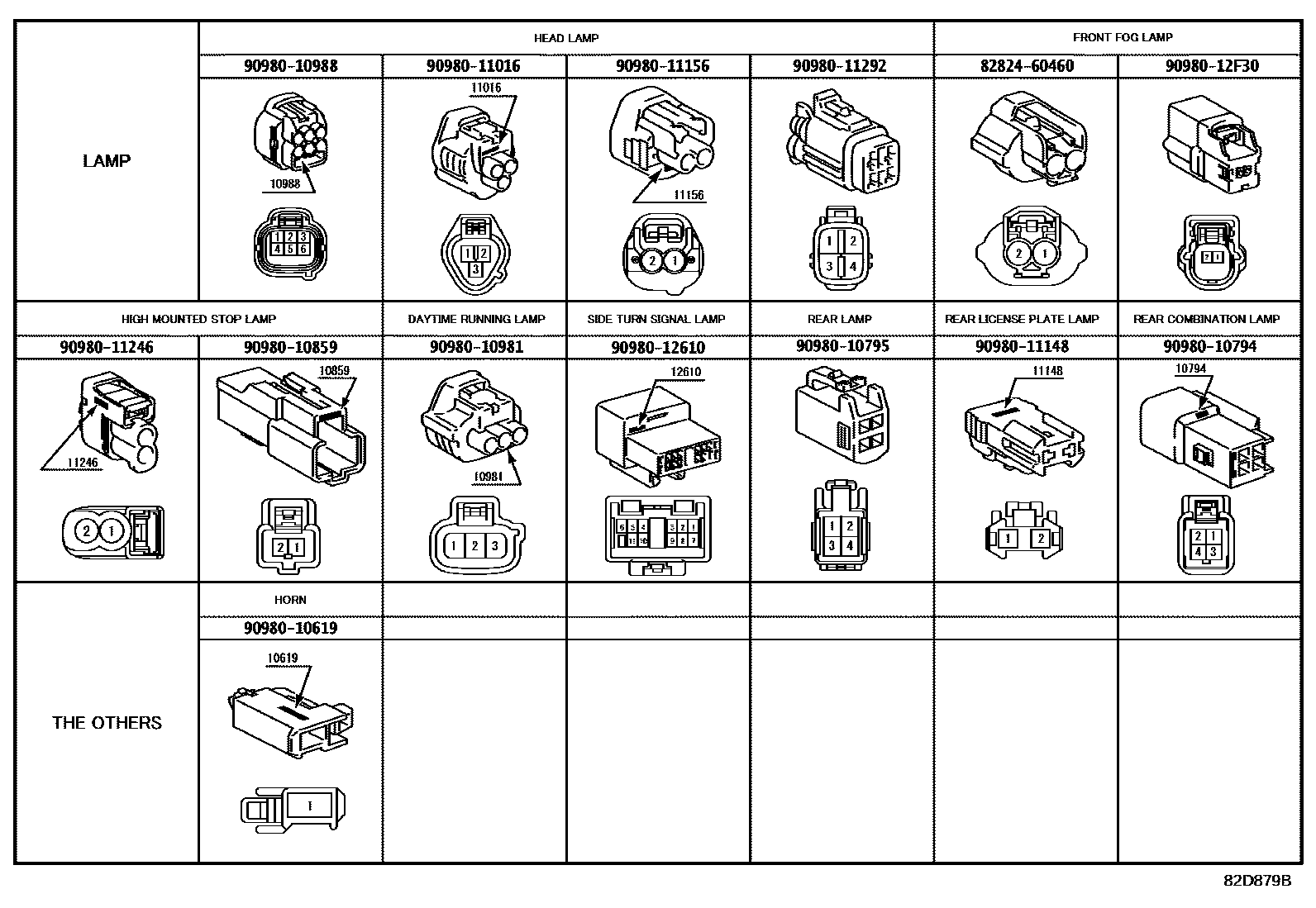

PNC and OE references

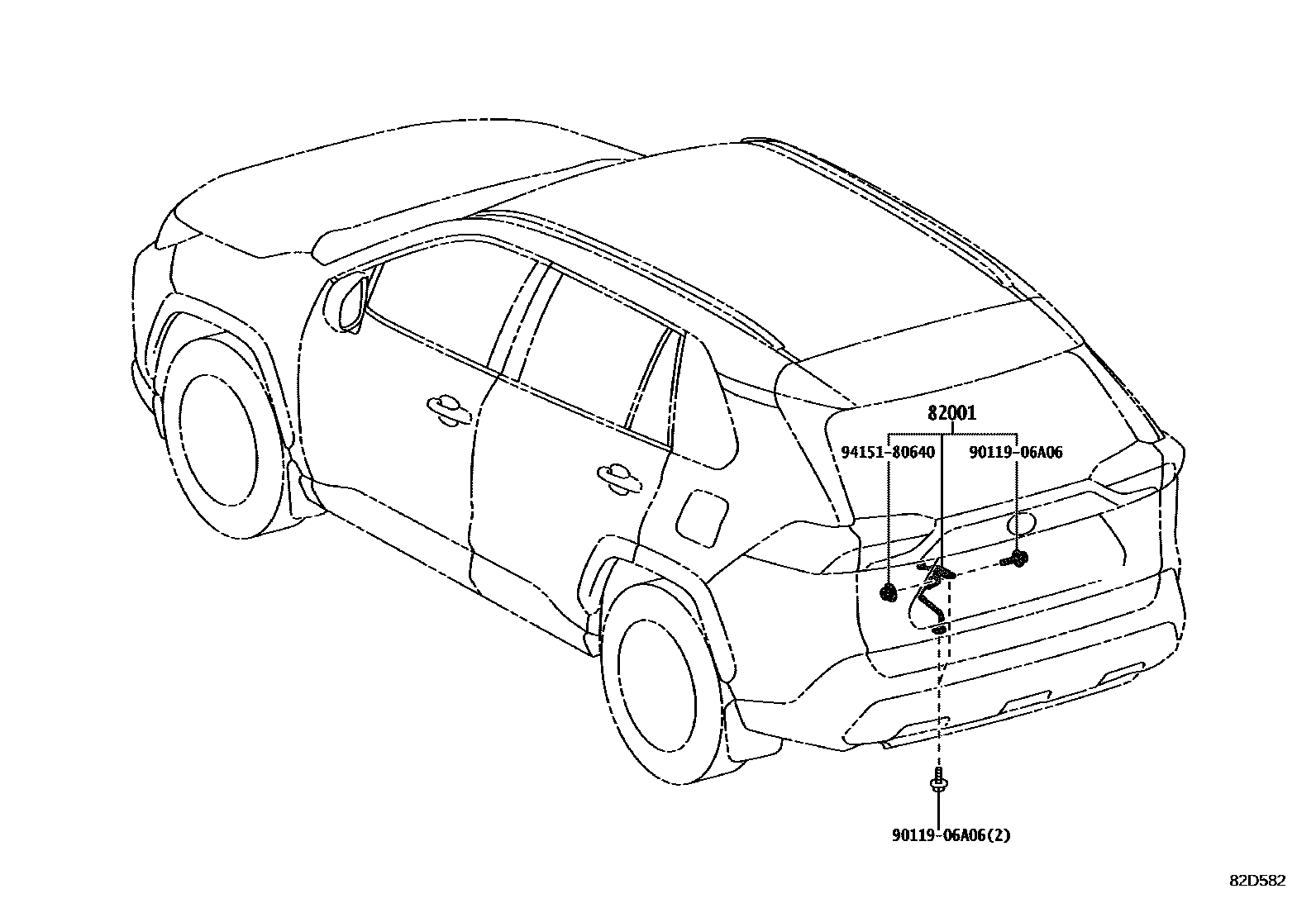

| PNC | Part name | OE numbers |
|---|---|---|
| 81269B | JOINT, FEU ANTIBROUILLARD | 81269-42010 |
| 82001 | Connection cable No. 1 | G1570-42010 |

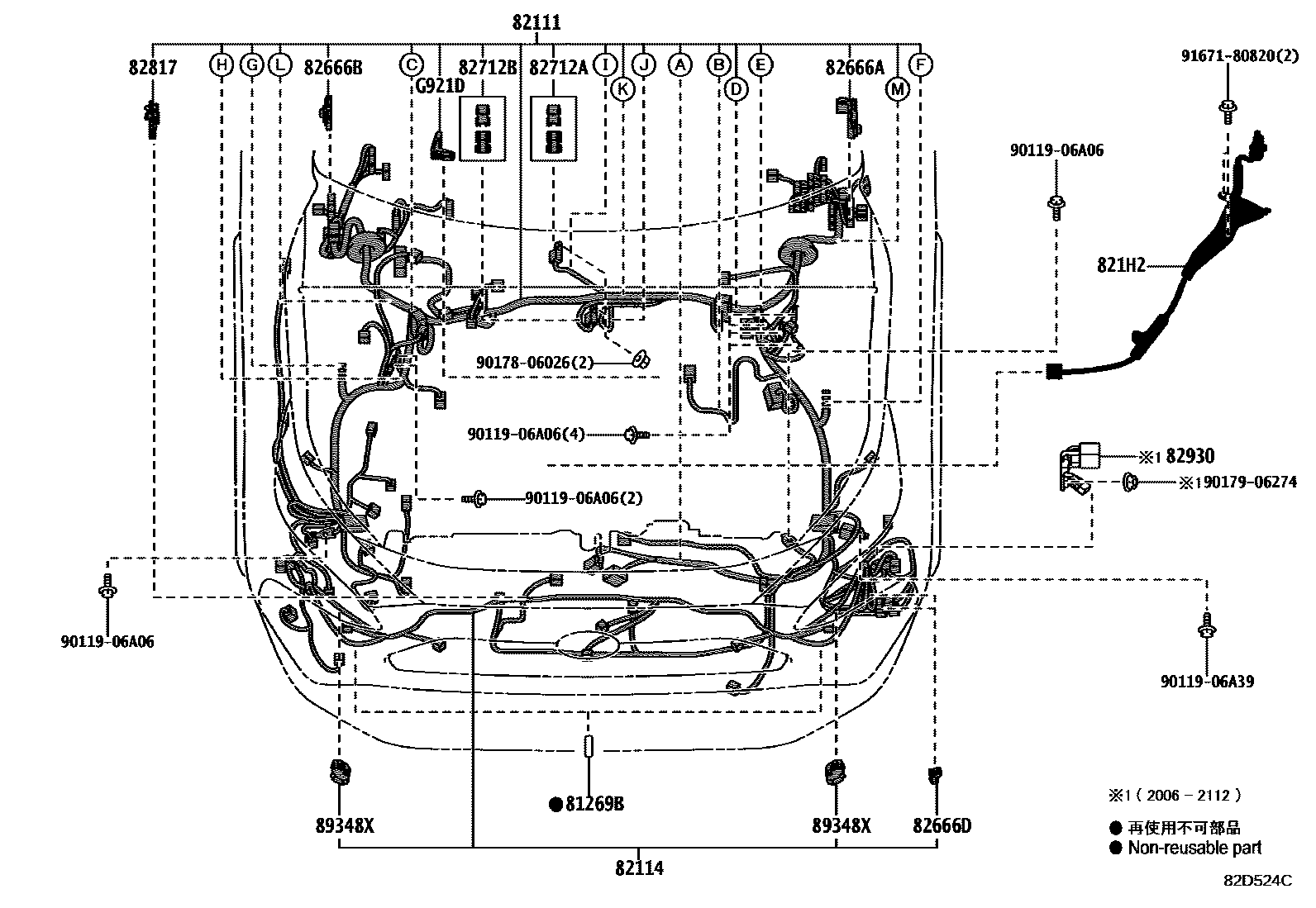

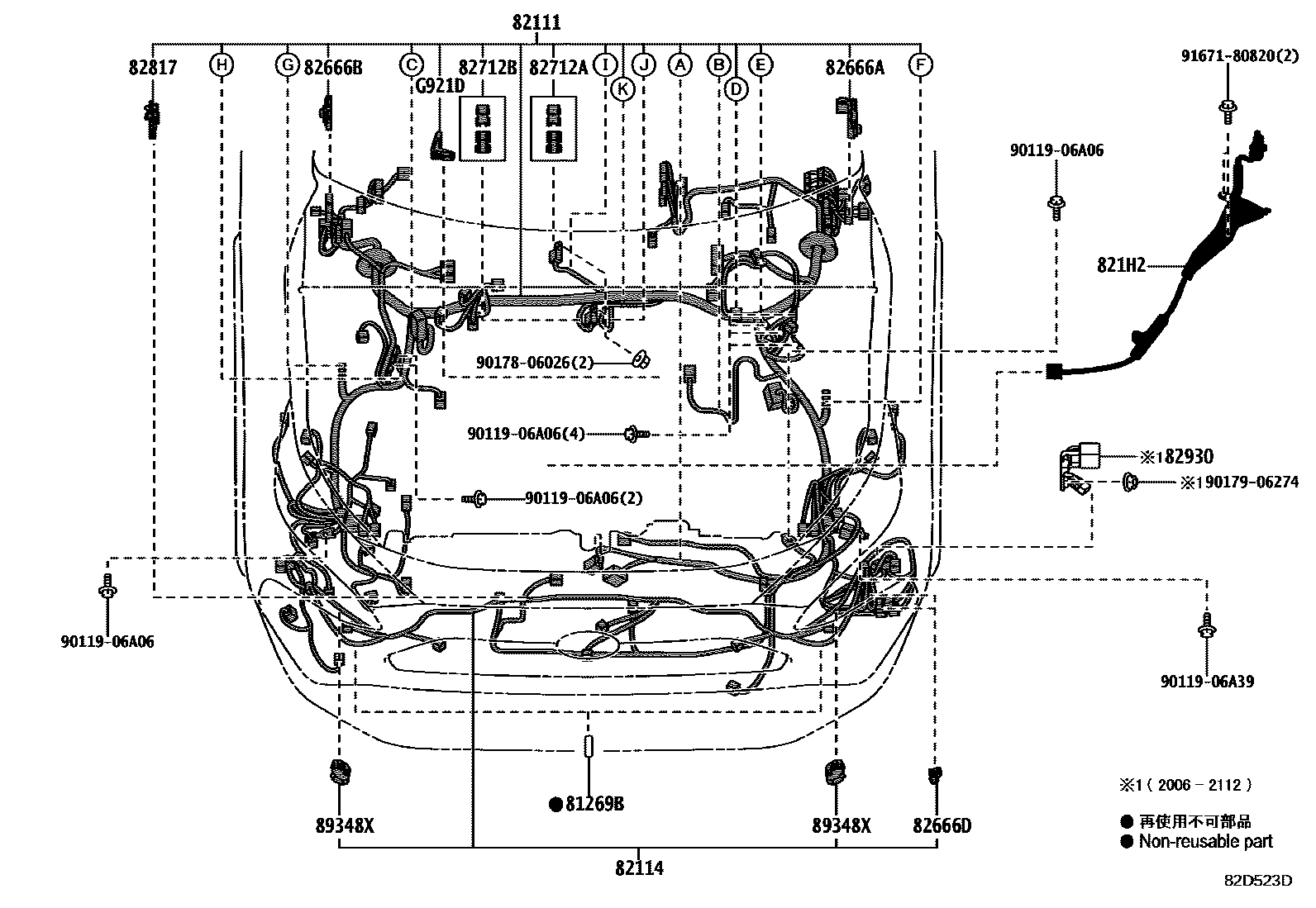

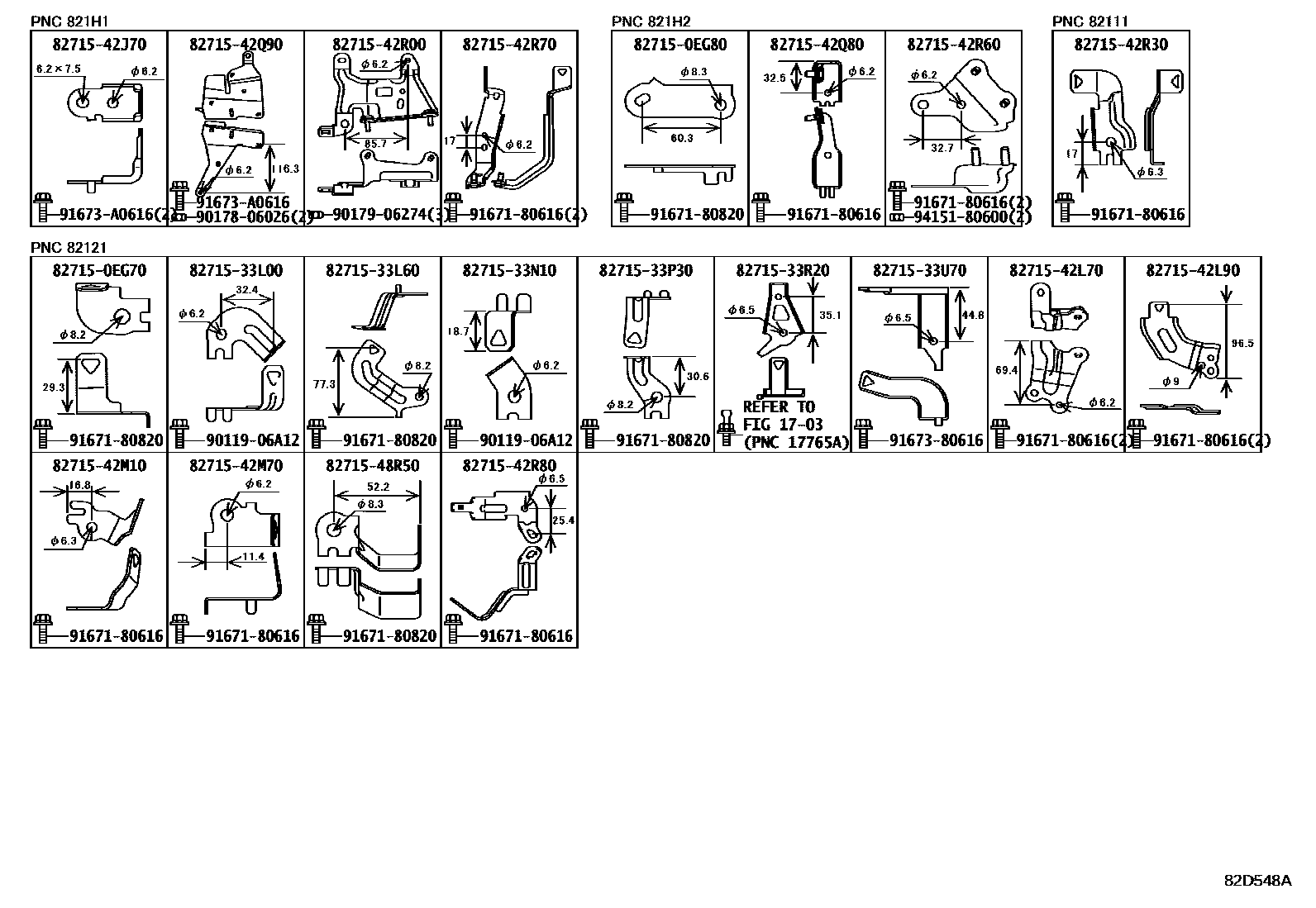

| 82111 | Engine room main wiring harness | 82115-42310 · 82115-42311 · 82115-42320 · 82115-42321 · 82115-42370 · 82115-42371 · 82115-42P60 · 82115-42P61 · 82115-42P70 · 82115-42P71 · 82115-42P80 · 82115-42P81 |
| 82114 | Engine room wiring harness No. 4 | 82114-42290 · 82114-42291 · 82114-42292 · 82114-42300 · 82114-42310 · 82114-42311 · 82114-42320 · 82114-42321 · 82114-42322 · 82114-42350 · 82114-42360 · 82114-42390 · 82114-42400 · 82114-42860 |

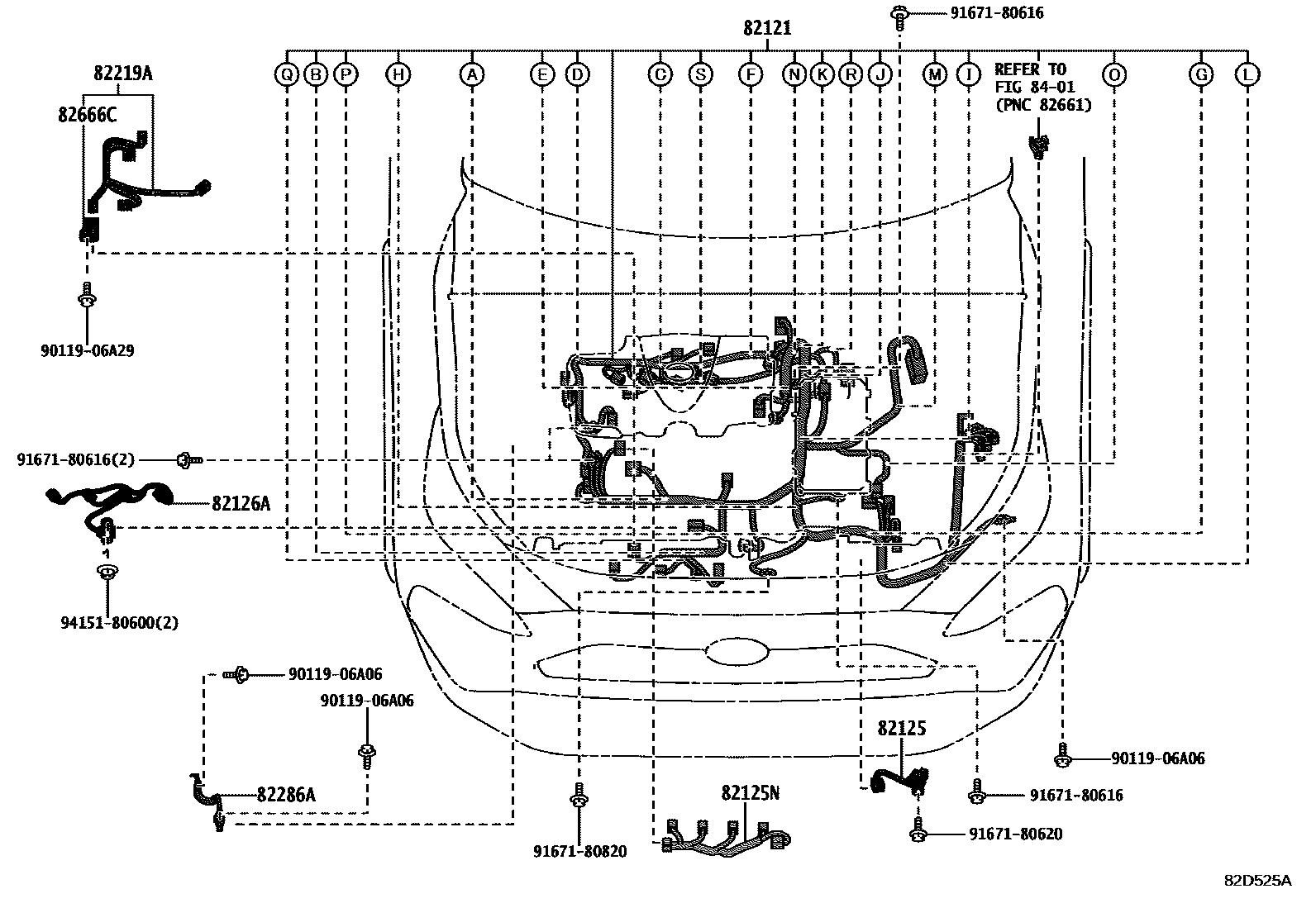

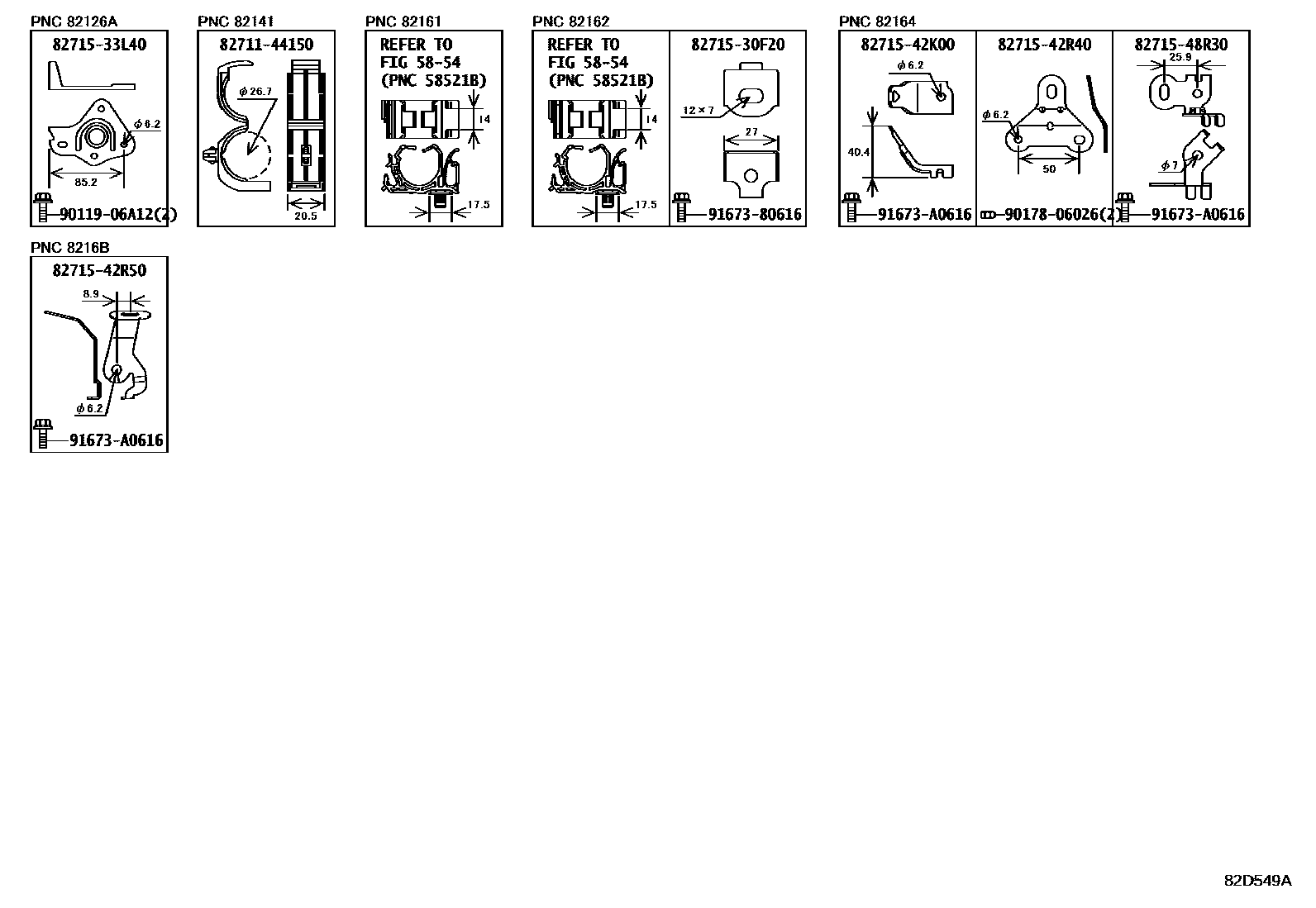

| 82121 | Engine wiring harness | 82121-42S20 · 82121-42S21 · 82121-42S60 · 82121-42S61 |
| 82125 | Transmission wiring harness | 82125-0E050 · 82125-58020 |
| 82125N | Engine No. 5 wiring harness | 82125-33180 |
| 82126A | CABLE, MOTEUR, NO.6 | 82126-33050 |

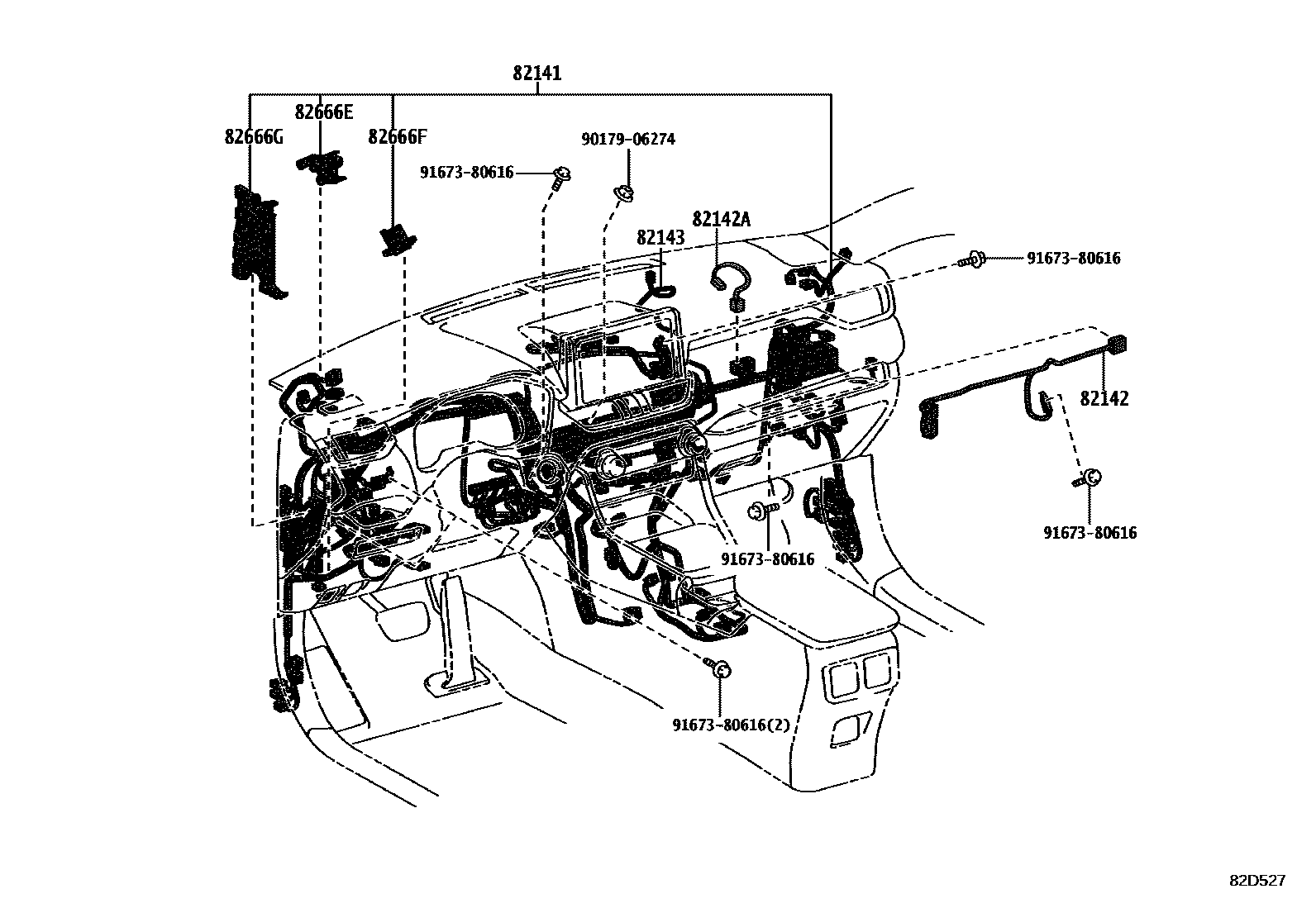

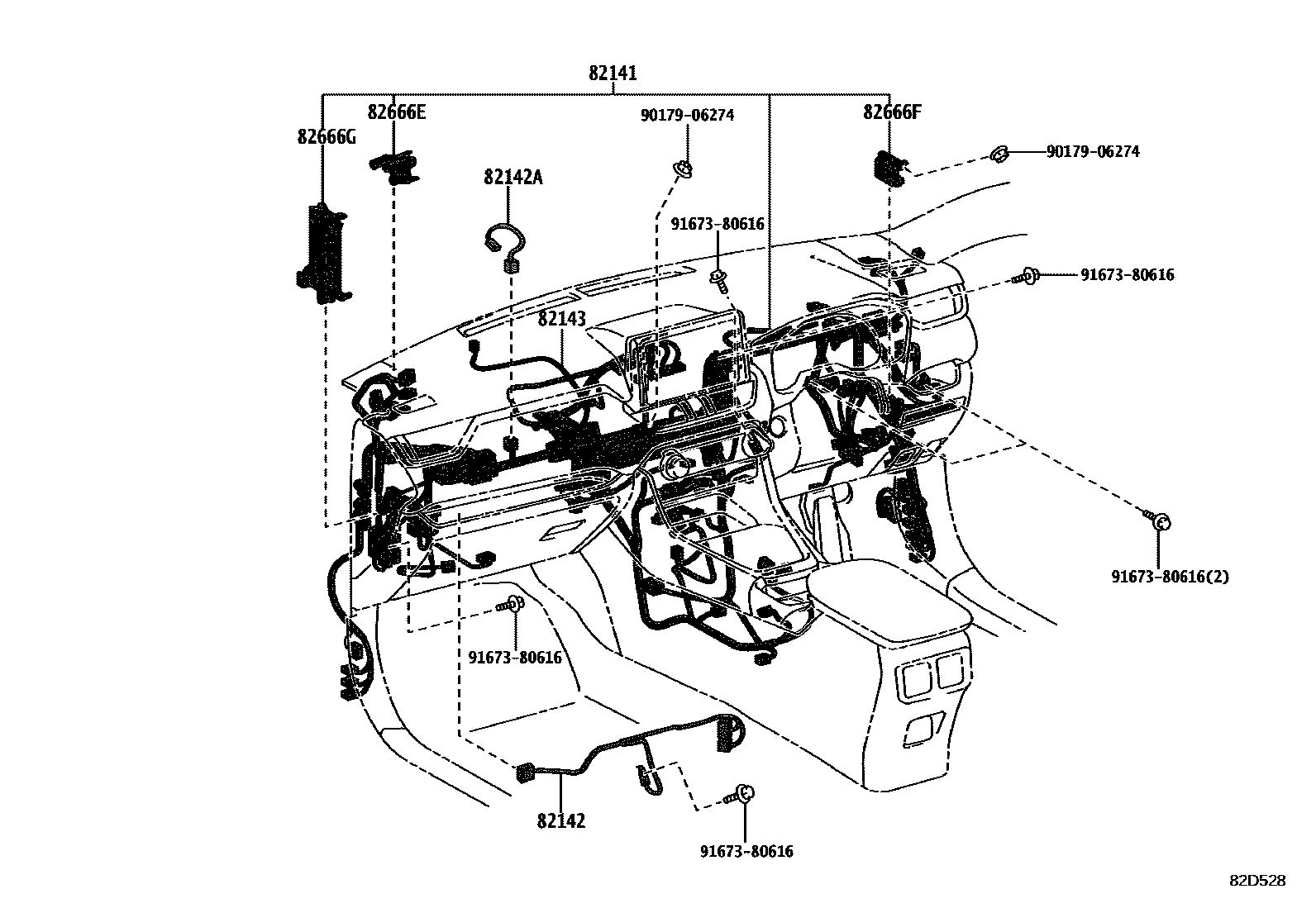

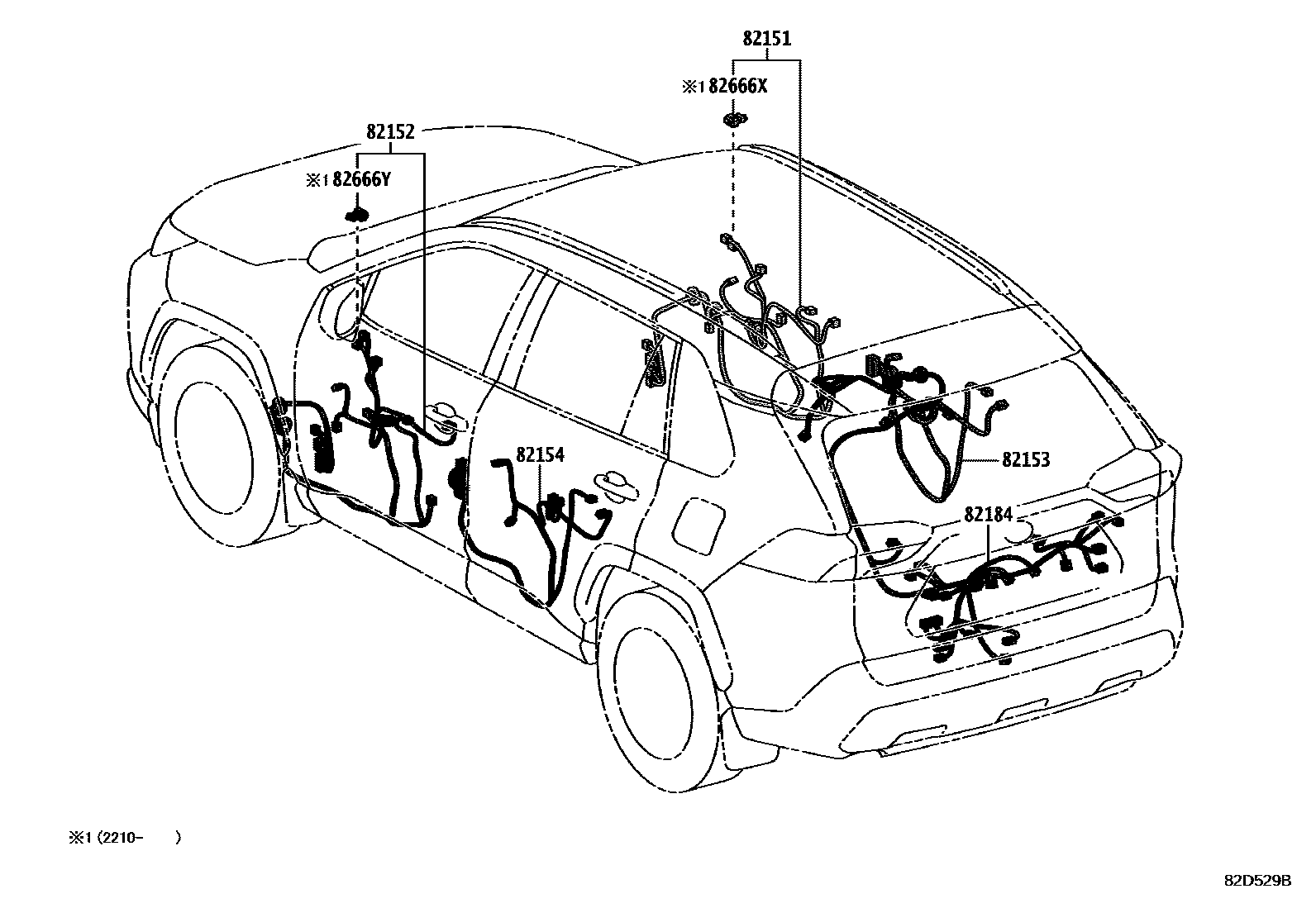

| 82141 | Dashboard wiring harness | 82141-4BR30 · 82141-4BR31 · 82141-4BR60 · 82141-4BR61 · 82141-4BR90 · 82141-4BR91 · 82141-4BS10 · 82141-4BS11 · 82141-4BS30 · 82141-4BS31 · 82141-4BS40 · 82141-4BS41 · 82141-4BS70 · 82141-4BS71 · 82141-4BU20 · 82141-4BU21 · 82141-4BV50 · 82141-4BV51 · 82141-4BV60 · 82141-4BV70 · 82141-4BV80 · 82141-4BV81 · 82145-42N80 · 82145-42N90 · 82145-42P00 · 82145-42P10 · 82145-42P30 · 82145-42P40 · 82145-42P50 · 82145-42P90 · 82145-42Q00 · 82145-42Q30 · 82145-42Q40 |
| 82142 | Instrument panel wiring harness No. 2 | 82142-42120 · 82142-42150 |
| 82142A | Instrument panel wiring harness No. 2 | 82140-42070 |
| 82143 | Instrument panel wiring harness No. 3 | 82143-42050 · 82143-42090 · 82143-42110 · 82143-42130 · 82143-42131 |
| 82151 | Right front door wiring harness | 82151-42K30 · 82151-42K31 · 82151-42K32 · 82151-42K40 · 82151-42K41 · 82151-42K50 · 82151-42K51 · 82151-42K60 · 82151-42K61 · 82151-42K62 · 82151-42L20 · 82151-42L21 · 82151-42L30 · 82151-42L31 · 82151-42L40 · 82151-42L41 · 82151-42L42 · 82151-42L50 · 82151-42L51 · 82151-42V90 · 82151-42W00 · 82151-42W30 · 82151-42W40 |
| 82152 | Left front door wiring harness | 82152-42J20 · 82152-42J21 · 82152-42J50 · 82152-42J51 · 82152-42J52 · 82152-42J60 · 82152-42J61 · 82152-42J70 · 82152-42J71 · 82152-42J80 · 82152-42J81 · 82152-42J90 · 82152-42J91 · 82152-42J92 · 82152-42K00 · 82152-42K01 · 82152-42K30 · 82152-42K31 · 82152-42K40 · 82152-42K41 · 82152-42K42 · 82152-42L10 · 82152-42L11 · 82152-42T20 · 82152-42T30 · 82152-42T40 · 82152-42T50 · 82152-42T70 |
| 82153 | Rear door wiring harness No. 1 | 82153-42290 · 82153-42291 · 82153-42320 · 82153-42321 |
| 82154 | Rear door wiring harness No. 2 | 82154-42170 · 82154-42171 · 82154-42200 · 82154-42201 |

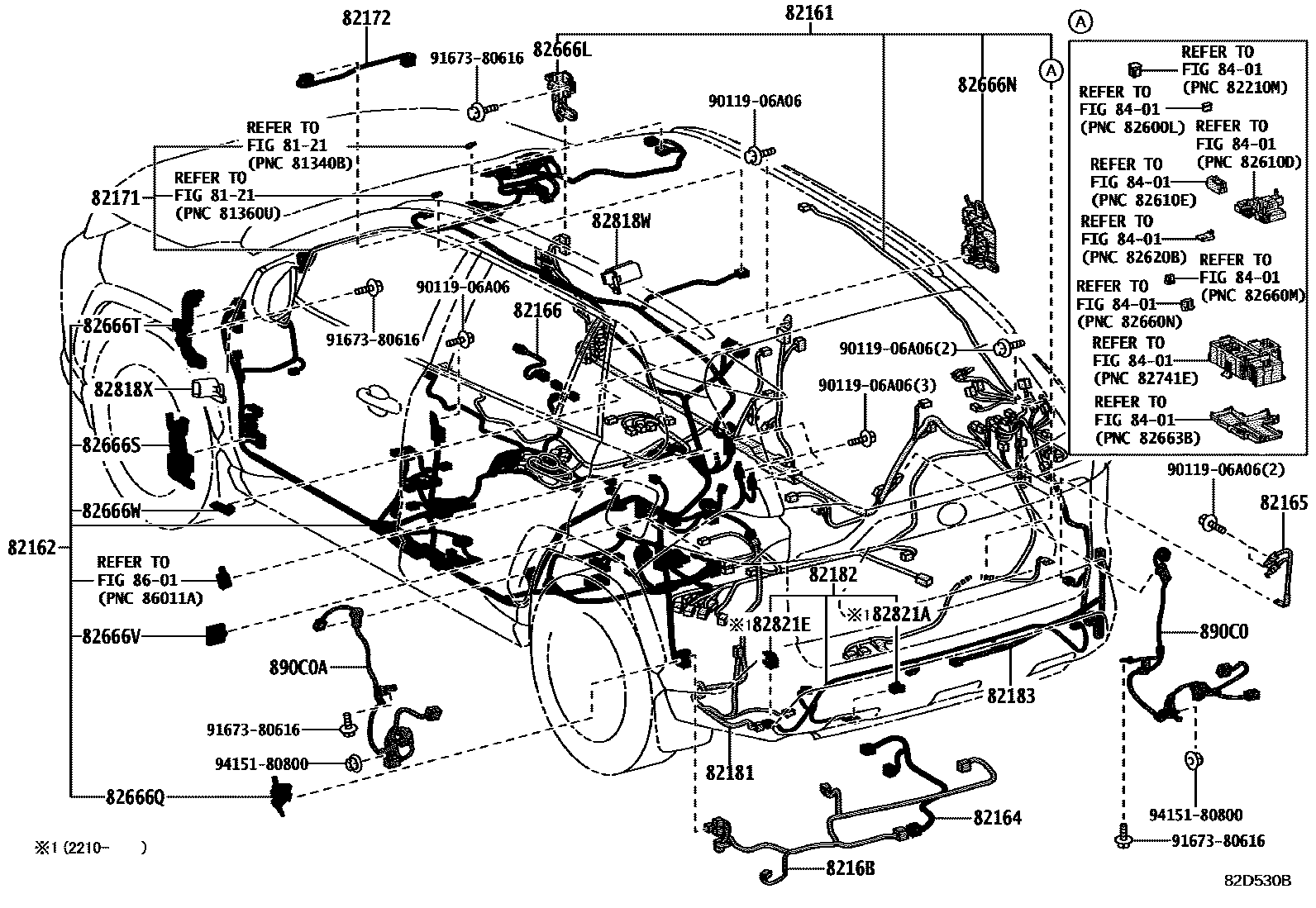

| 82161 | floor wiring harness | 82161-42W60 · 82161-42W61 · 82161-42W70 · 82161-42W71 · 82161-42W80 · 82161-42W81 · 82161-42X30 · 82161-42X31 · 82161-42Y80 · 82161-4A440 · 82161-4A441 · 82161-4A450 · 82161-4A451 · 82161-4AG50 · 82161-4B710 · 82161-4B720 · 82161-4B730 · 82161-4B740 · 82161-4B780 · 82161-4B800 · 82161-4BS20 · 82161-4BS30 |
| 82162 | Floor wiring harness No. 2 | 82162-42N80 · 82162-42N81 · 82162-42N90 · 82162-42N91 · 82162-42P00 · 82162-42P01 · 82162-42P10 · 82162-42P11 · 82162-42P20 · 82162-42P21 · 82162-42P30 · 82162-42P31 · 82162-42P40 · 82162-42P41 · 82162-42P50 · 82162-42P51 · 82162-42P60 · 82162-42P61 · 82162-42P70 · 82162-42P71 · 82162-42P80 · 82162-42P81 · 82162-42P90 · 82162-42P91 · 82162-4A500 · 82162-4A501 · 82162-4A502 · 82162-4A520 · 82162-4A521 · 82162-4A522 · 82162-4A550 · 82162-4A551 · 82162-4A552 · 82162-4A570 · 82162-4A571 · 82162-4A572 · 82162-4A580 · 82162-4A581 · 82162-4A582 · 82162-4A600 · 82162-4A601 · 82162-4A602 · 82162-4A610 · 82162-4A611 · 82162-4A612 · 82162-4A620 · 82162-4A621 · 82162-4A622 · 82162-4A640 · 82162-4A641 · 82162-4A642 |
| 82164 | Frame wiring harness set | 82164-42250 · 82164-42251 |
| 82165 | No. 2 frame wiring harness | 82165-42130 · 82165-42131 |
| 82166 | Armrest box wiring harness | 82166-42010 |
| 8216B | No. 8 floor wiring harness | 8216B-42020 · 8216B-42021 |
| 82171 | Roof No. 1 wiring harness | 82171-42N60 · 82171-42N61 · 82171-42N62 · 82171-42N70 · 82171-42N71 · 82171-42N72 · 82171-42N80 · 82171-42N90 · 82171-42N91 · 82171-42P00 · 82171-42P01 · 82171-42P02 · 82171-42P10 · 82171-42P11 · 82171-42P20 · 82171-42P50 · 82171-42P51 · 82171-42P60 · 82171-42P61 · 82171-42P62 · 82171-42P70 · 82171-42P71 · 82171-42P80 · 82171-42P81 · 82171-42P82 · 82171-42P90 · 82171-42P91 · 82171-42P92 · 82171-42Q00 · 82171-42Q01 · 82171-42Q02 · 82171-42Q10 · 82171-42Q11 · 82171-42Q20 · 82171-42Q21 · 82171-42Q22 · 82171-42Q30 · 82171-42Q31 · 82171-42Q40 · 82171-42Q41 · 82171-42Q42 · 82171-42Q50 · 82171-42Q51 · 82171-42Q70 · 82171-42Q71 · 82171-42S10 · 82171-42S11 · 82171-42S12 |
| 82172 | Roof No. 2 wiring harness | 82172-42020 |
| 82181 | Luggage No. 1 wiring harness | 82181-42160 · 82181-42170 · 82181-42210 · 82181-42220 · 82181-42240 · 82181-42250 |
| 82182 | Luggage No. 2 wiring harness | 82182-42140 · 82182-42190 · 82182-42191 · 82182-42200 · 82182-42201 |
| 82183 | Luggage No. 3 wiring harness | 82183-42080 · 82183-42090 |
| 82184 | Rear door No. 1 wiring harness | 82184-42A70 · 82184-42A71 · 82184-42B50 · 82184-42D60 · 82184-42D70 · 82184-42D71 · 82184-42L60 · 82184-42L70 · 82184-42L80 · 82184-42L81 · 82184-42L90 · 82184-42L91 · 82184-42M00 · 82184-42M01 · 82184-42M10 · 82184-42M11 · 82184-42M20 · 82184-42M21 · 82184-42M30 · 82184-42M31 |
| 82191 | Front right seat wiring harness | 82191-42170 · 82191-42180 · 82191-42200 · 82191-42260 · 82191-42270 |
| 82192 | Front left seat wiring harness | 82192-42140 · 82192-42150 · 82192-42180 · 82192-42210 |

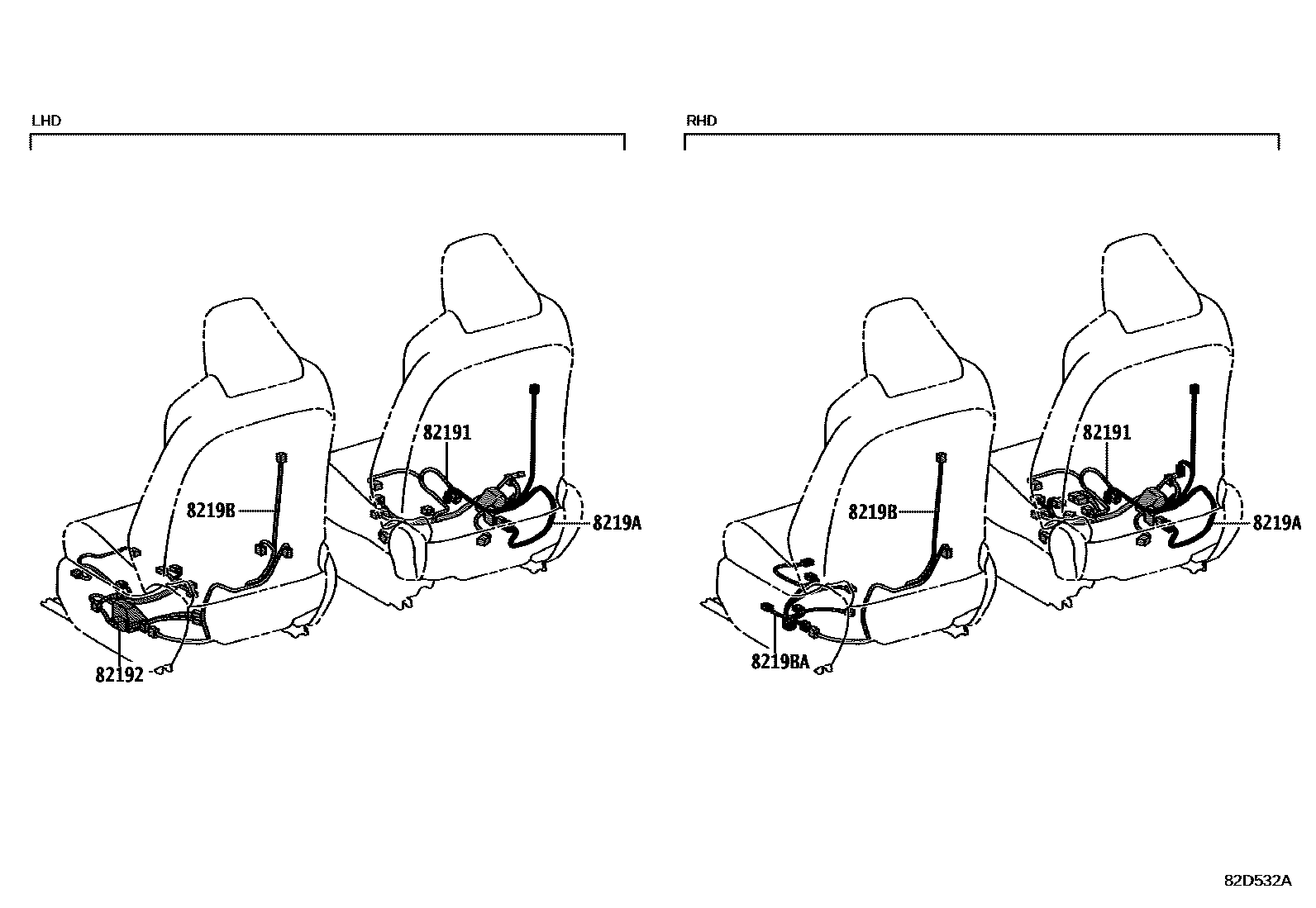

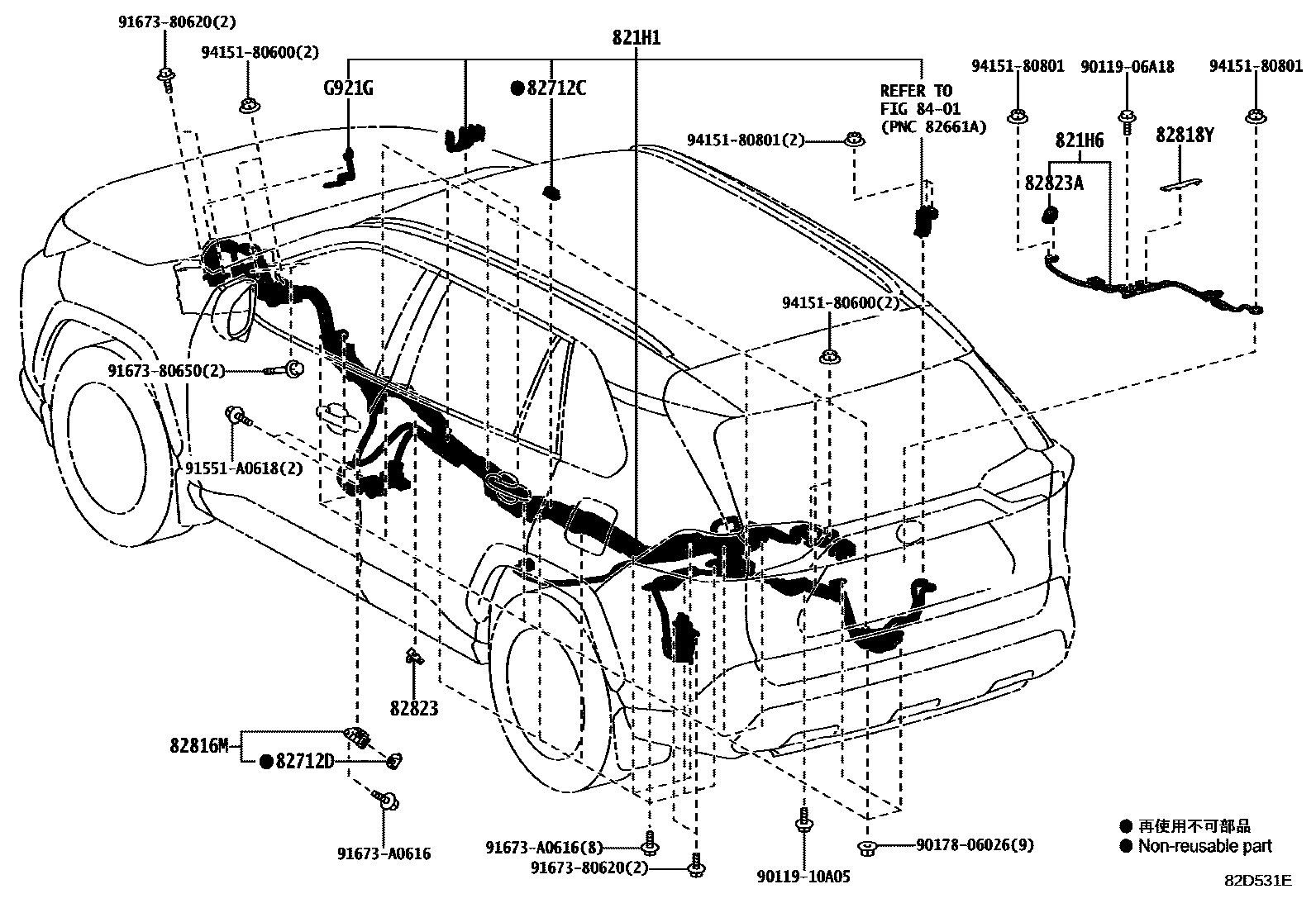

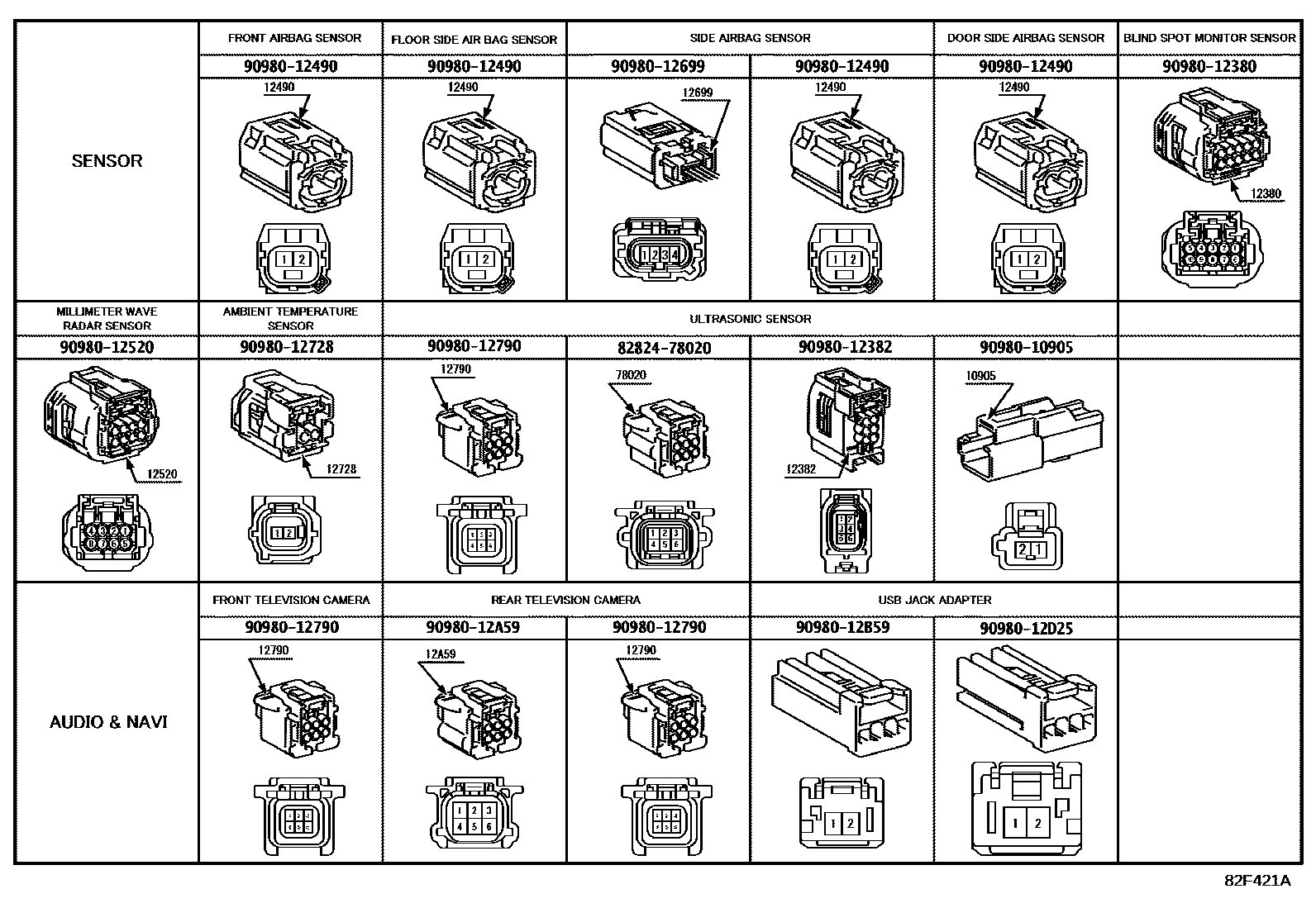

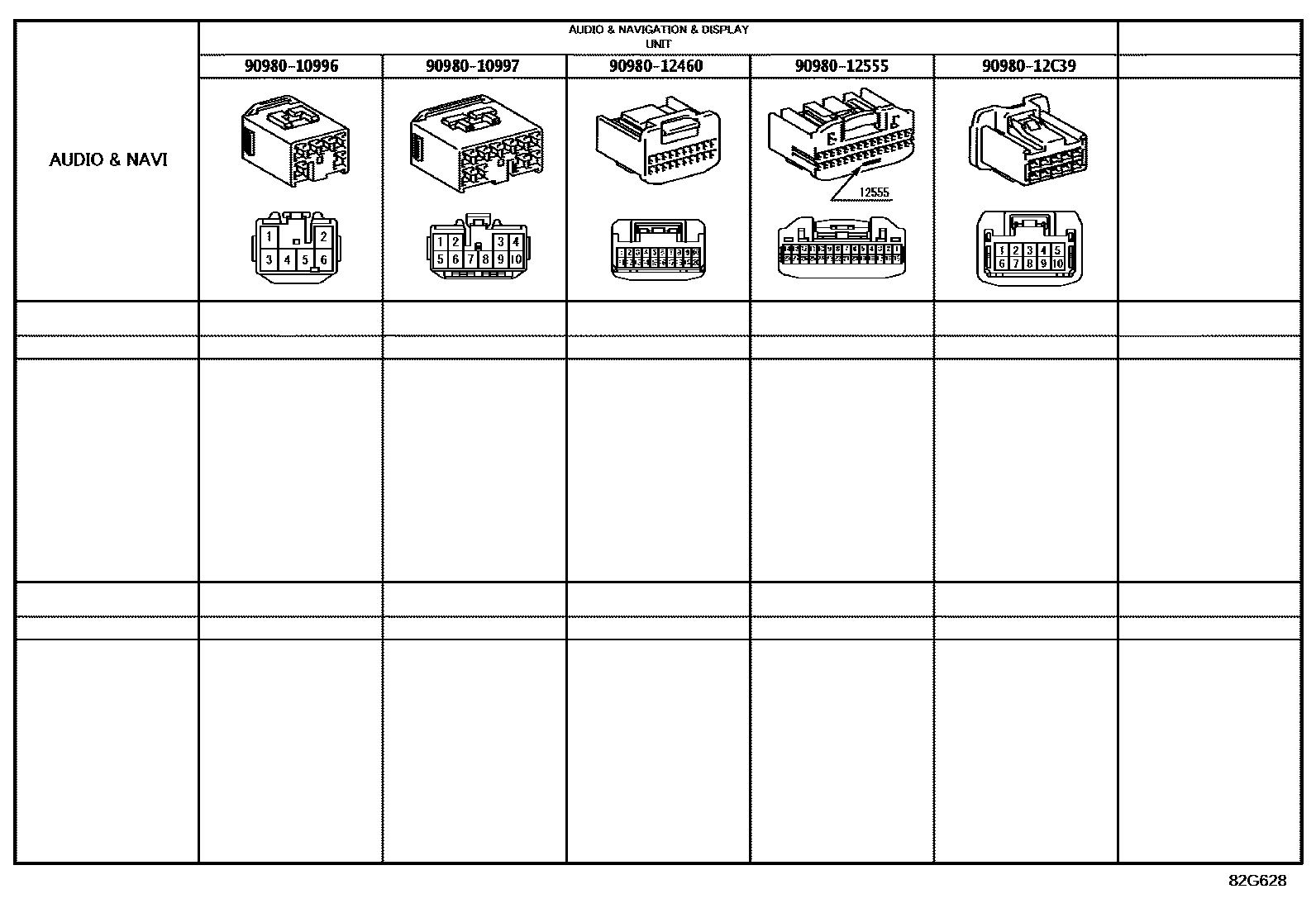

| 8219A | Wire harness No. 2, right side of front seat | 8219A-33100 · 8219A-33160 · 8219A-33210 · 8219A-33300 · 8219A-42040 |
| 8219B | Wire harness No. 2, left side of front seat | 8219B-33100 · 8219B-33150 · 8219B-33170 · 8219B-33200 · 8219B-42070 |
| 8219BA | CABLE, SIEGE AVANT, MG NO.3 | 82192-42240 |
| 821H1 | FIL, SOUS PLANCHER | 821H1-42030 · 821H1-42031 · 821H1-42032 · 821H1-42033 · 821H1-42034 |
| 821H2 | CABLE, CLIMATISATION HV | 821H2-42030 |
| 821H6 | CABLE, SOUS PLANCHER HT, NO.2 | 821H6-42030 |
| 82219A | sensor harness | 82219-33140 · 82219-33141 |
| 82286A | Line 2 | 82286-42050 |
| 82666A | Connector holder No. 2 | 82666-42710 |
| 82666B | No. 3 connector holder | 82666-60220 |
| 82666C | No. 4 connector holder | 82666-33720 |
| 82666D | No. 5 connector holder | 82666-42720 · 82666-42780 |
| 82666E | No. 6 connector holder | 82666-0E280 · 82666-42490 · 82666-42800 |
| 82666F | No. 7 connector holder | 82666-42640 · 82666-42680 |
| 82666G | No. 8 connector holder | 82666-42690 · 82666-42700 |
| 82666L | No. 9 connector holder | 82666-42520 |
| 82666N | No. 10 connector holder | 82666-42550 · 82666-42790 |
| 82666Q | No. 12 connector holder | 82666-42570 |
| 82666S | No. 13 connector holder | 82666-42600 |
| 82666T | No. 14 connector socket | 82666-42610 |
| 82666V | No. 15 connector holder | 82666-48130 |
| 82666W | No. 16 connector socket | 82666-60310 |
| 82666X | No. 17 connector holder | 82666-42760 |
| 82666Y | No. 18 connector holder | 82666-42760 |
| 82712A | Wire harness bracket | 82712-42150 |
| 82712B | SUPPORT, FAISCEAU DE FILS | 82712-42180 |
| 82712C | SUPPORT, FAISCEAU DE FILS NO. 1 | 82712-33170 |
| 82712D | SUPPORT, FAISCEAU DE FILS | 82712-33170 |

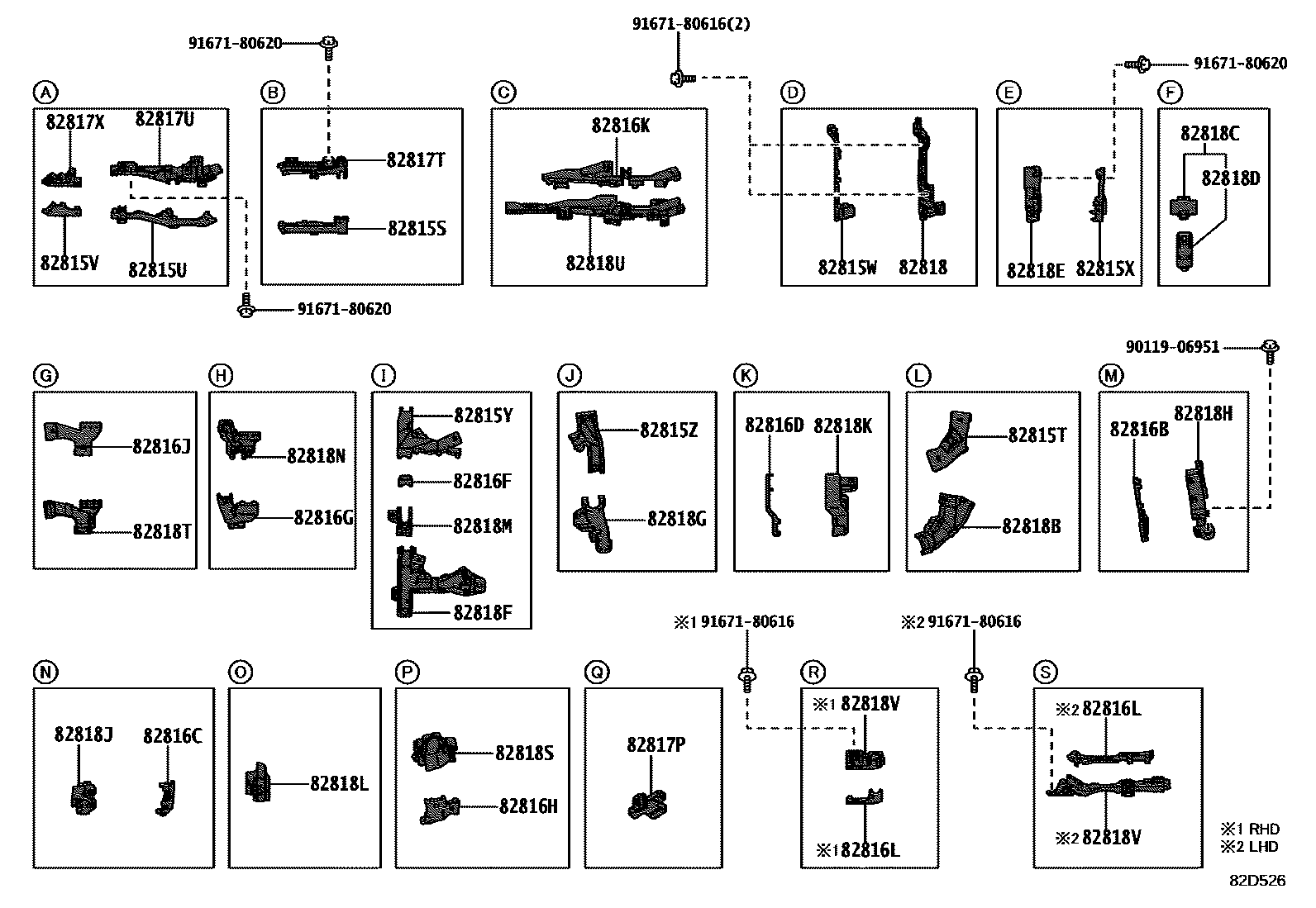

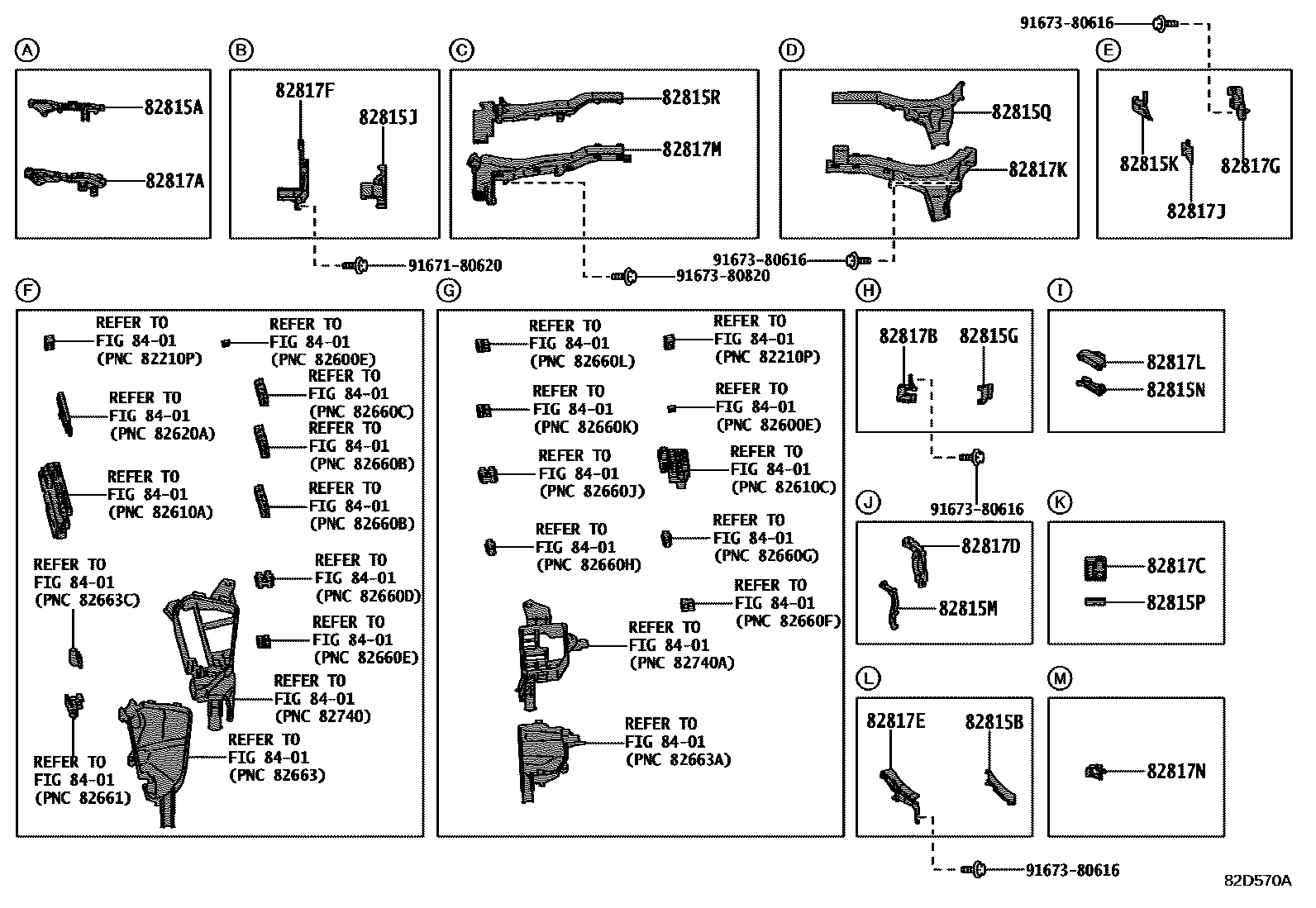

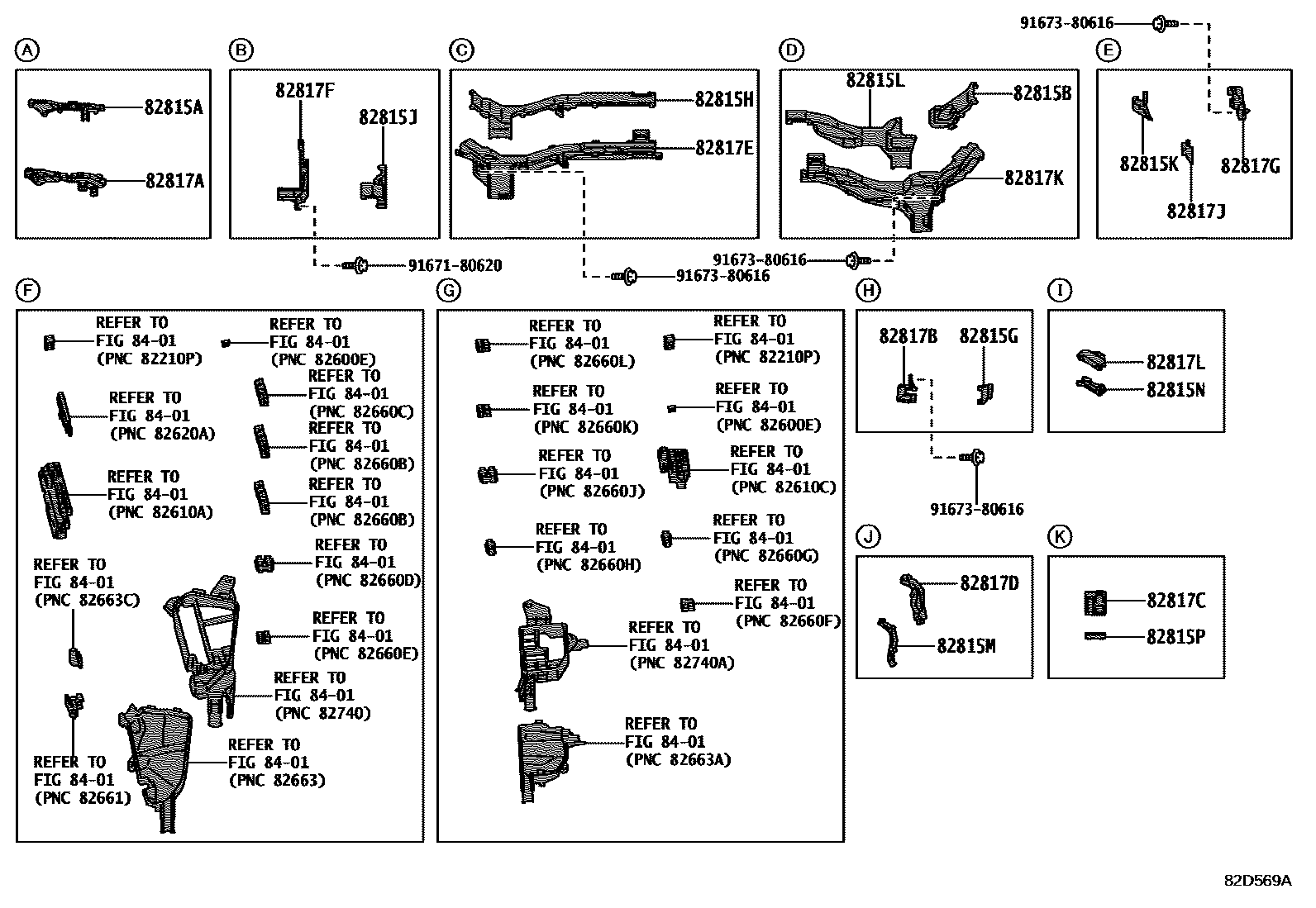

| 82815A | Wiring harness protector cover | 82815-42180 · 82815-42J80 |
| 82815B | Wiring harness protector cover | 82815-42260 · 82815-42270 |
| 82815G | Wiring harness protector cover | 82815-42570 |
| 82815H | Wiring harness protector cover | 82815-42F00 |
| 82815J | No. 7 wire harness protector cover | 82815-42F30 |
| 82815K | No. 8 wire harness protector cover | 82815-42F40 |
| 82815L | No. 9 wire harness protector cover | 82815-42F60 |
| 82815M | No. 10 wire harness protector cover | 82815-42G50 |
| 82815N | No. 11 wire harness protector cover | 82815-42G60 |
| 82815P | No. 12 wire harness protector cover | 82815-42G70 |
| 82815Q | No. 13 wire harness protector cover | 82815-42D70 |
| 82815R | No. 14 wire harness protector cover | 82815-42E90 |
| 82815S | No. 15 wire harness protector cover | 82815-0E800 |
| 82815T | No. 16 wire harness protector cover | 82815-33C80 |
| 82815U | No. 17 wire harness protector cover | 82815-33F60 |
| 82815V | No. 1 wire harness protector cover | 82815-33F70 |
| 82815W | No. 2 wire harness protector cover | 82815-33J00 |
| 82815X | No. 3 wire harness protector cover | 82815-33M90 |
| 82815Y | COUV., PROTECTEUR FAIS. FILS ELEC., NO.4 | 82815-42510 |
| 82815Z | COUV., PROTECTEUR FAIS. FILS ELEC., NO.18 | 82815-42520 |
| 82816B | COUV., PROTECTEUR FAIS. FILS ELEC., NO.1 | 82815-42530 |
| 82816C | COUV., PROTECTEUR FAIS. FILS ELEC., NO.2 | 82815-42540 |
| 82816D | COUV., PROTECTEUR FAIS. FILS ELEC., NO.3 | 82815-42560 |
| 82816F | CACHE, PROTECTEUR FAISCEAU CABLAGE, NO.4 | 82815-42C90 |
| 82816G | CACHE, PROTECTEUR FAISCEAU CABLAGE, NO.5 | 82815-42G00 |
| 82816H | CACHE, PROTECTEUR FAISCEAU CABLAGE, NO.6 | 82815-42G10 |
| 82816J | CACHE, PROTECTEUR FAISCEAU CABLAGE, NO.7 | 82815-42G20 |
| 82816K | CACHE, PROTECTEUR FAISCEAU CABLAGE, NO.8 | 82815-42C60 |
| 82816L | CACHE, PROTECTEUR FAISCEAU CABLAGE, NO.9 | 82815-42680 · 82815-42700 |
| 82816M | CACHE, PROTECTEUR FAISCEAU CABLAGE, NO.10 | 82815-42E80 |
| 82817 | No. 1 wire harness protection device | 82817-42A90 |
| 82817A | No. 2 wire harness protection device | 82817-42B60 · 82817-42L70 |
| 82817B | No. 3 wire harness protection device | 82817-42F90 |
| 82817C | No. 4 wire harness protection device | 82817-42R70 |
| 82817D | No. 5 wire harness protection device | 82817-42S00 |
| 82817E | No. 6 wire harness protection device | 82817-42C40 · 82817-42S10 |
| 82817F | No. 7 wire harness protection device | 82817-42S20 |
| 82817G | No. 8 wire harness protection device | 82817-42S30 |
| 82817J | No. 9 wire harness protection device | 82817-42S40 |
| 82817K | No. 10 wire harness protection device | 82817-42R60 · 82817-42S60 |
| 82817L | No. 11 wire harness protection device | 82817-42T40 |
| 82817M | No. 12 wire harness protection device | 82817-42R80 |
| 82817N | No. 13 wire harness protection device | 82817-42U00 |
| 82817P | No. 14 wire harness protection device | 82817-0EB40 |
| 82817T | No. 15 wire harness protection device | 82817-0ED60 · 82817-78730 |
| 82817U | No. 16 wire harness protection device | 82817-33R20 |
| 82817X | No. 17 wire harness protection device | 82817-33R30 |
| 82818 | No. 2 wire harness protection device | 82817-33S60 |
| 82818B | No. 3 wire harness protection device | 82817-33X20 |
| 82818C | No. 4 wire harness protection device | 82817-33Y50 |
| 82818D | No. 5 wire harness protection device | 82817-33Z40 |
| 82818E | No. 6 wire harness protection device | 82817-3T240 |
| 82818F | No. 7 wire harness protection device | 82817-42F30 |
| 82818G | No. 8 wire harness protection device | 82817-42F40 |
| 82818H | PROTECTEUR, FAISCEAU DE FILS, NO.9 | 82817-42F50 · 82817-42F51 |
| 82818J | PROTECTEUR, FAISCEAU DE FILS, NO.10 | 82817-42F60 |
| 82818K | PROTECTEUR, FAISCEAU DE FILS, NO.11 | 82817-42F80 |
| 82818L | PROTECTEUR, FAISCEAU DE FILS, NO.12 | 82817-42N60 |
| 82818M | PROTECTEUR, FAISCEAU DE FILS, NO.13 | 82817-42P60 |
| 82818N | PROTECTEUR, FAISCEAU DE FILS, NO.14 | 82817-42T00 |
| 82818S | PROTECTEUR, FAISCEAU DE FILS, NO.15 | 82817-42T10 |
| 82818T | PROTECTEUR, FAISCEAU DE FILS, NO.16 | 82817-42T20 |
| 82818U | PROTECTEUR, FAISCEAU DE FILS, NO.17 | 82817-42P40 |
| 82818V | PROTECTEUR, FAISCEAU DE FILS, NO.18 | 82817-42G70 · 82817-42G90 |
| 82818W | PROTECTEUR, FAISCEAU DE FILS, NO.19 | 82817-42P10 |
| 82818X | PROTECTEUR, FAISCEAU DE FILS, NO.20 | 82817-42P00 |
| 82818Y | PROTECTEUR, FAISCEAU DE FILS, NO.21 | 82817-42T70 |
| 82821A | Connector cover | 82821-30610 |
| 82821E | Connector cover | 82821-30690 |
| 82823 | No. 1 terminal cover | 82823-42070 |
| 82823A | Terminal cover No. 2 | 82823-12110 |
| 82930 | No. 1 condenser wire harness assembly | 82930-42020 |
| 890C0 | ENS. DE CABLE, FREIN DE STATIONNEMENT, NO.1 | 890C0-42050 |
| 890C0A | ENS. DE CABLE, FREIN DE STATIONNEMENT, NO.2 | 890C0-42060 |
| 89348X | ATTACHE, CAPTEUR ULTRASONS, AVANT | 89348-58130 |
| G921D | PROTECTEUR, CACHE RACCORD INVERSEUR | G921D-42020 |
| G921G | PROTECTEUR, ONDULEUR | G921G-42010 |
