Toyota RAV4 电子燃油喷射系统 — Figure 8404

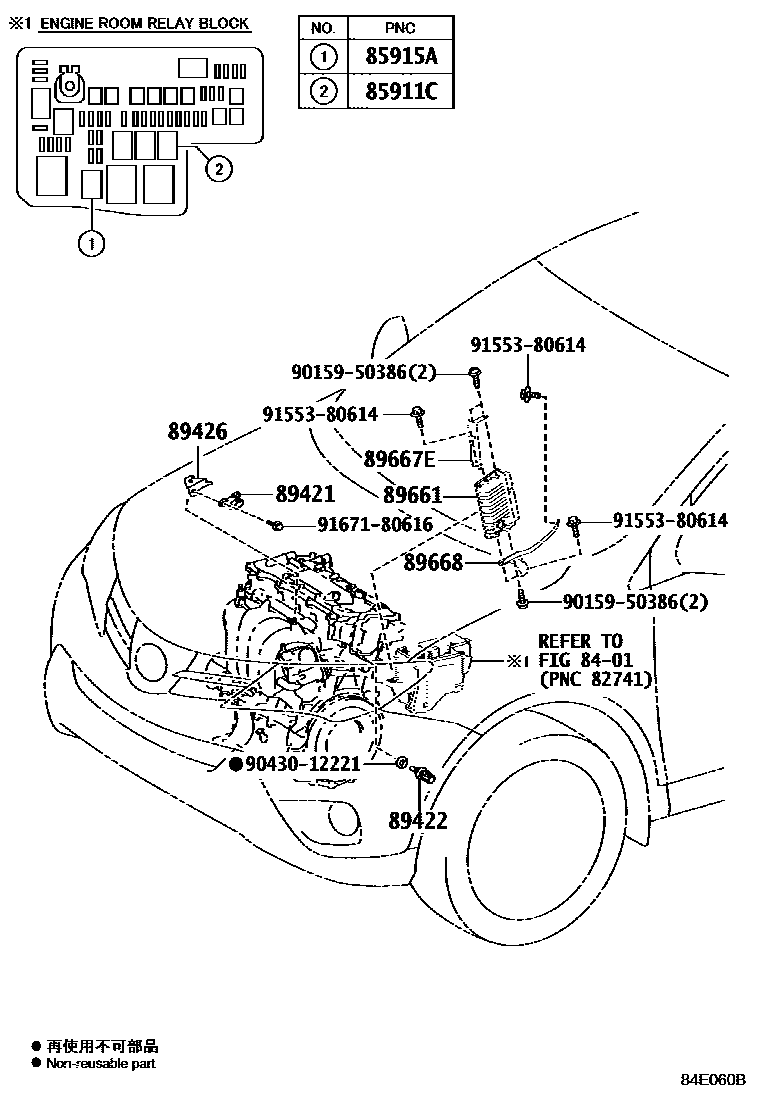

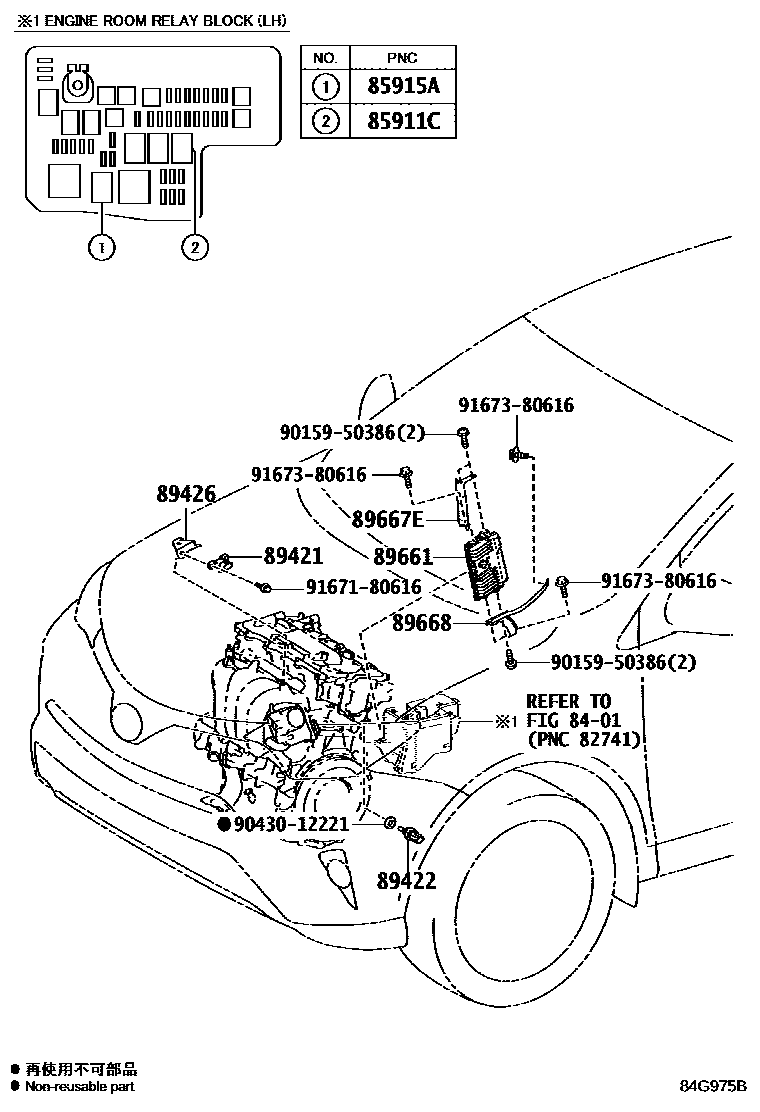

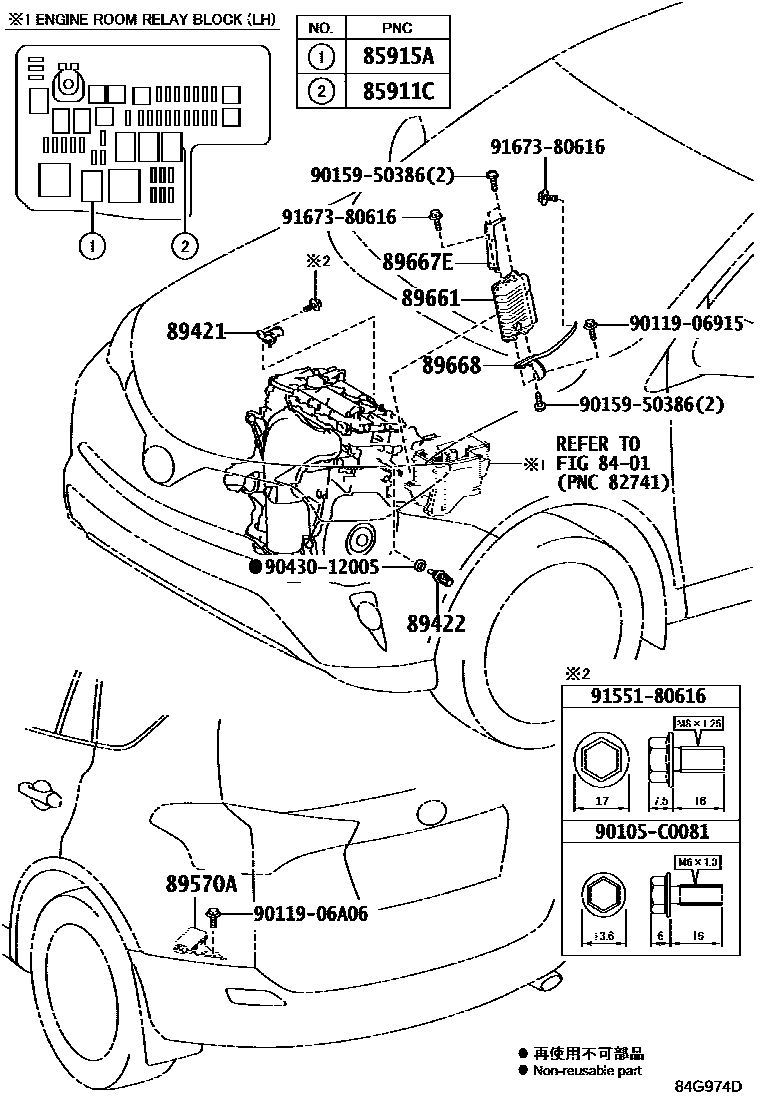

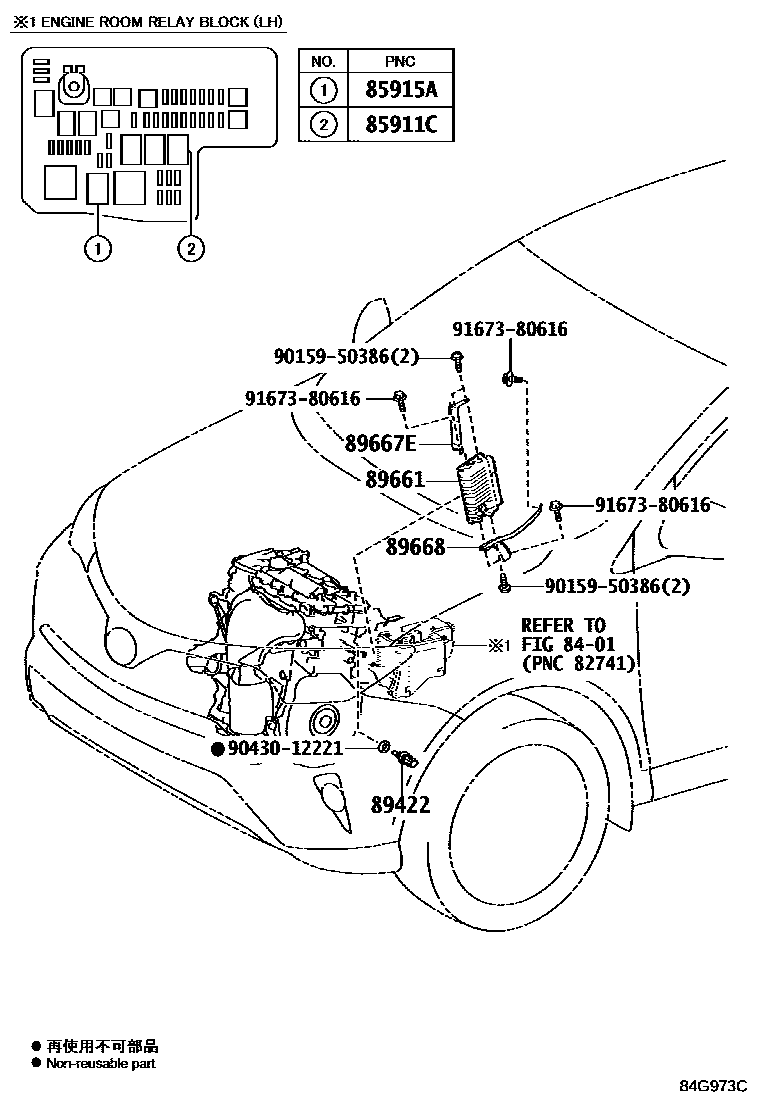

Toyota RAV4 EPC diagram 8404, 电子燃油喷射系统, with 4 images and 9 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 85911C | EFI2 relay | 90987-02027 |
| 85915A | main relay | 90987-02027 |
| 89421 | Vacuum sensor assembly (for E.F.I.) | 89421-26030 |
| 89422 | Water temperature sensor (for E.F.I.) | 89422-33030 |
| 89426 | Vacuum sensor holder | 89426-28080 |
| 89570A | Fuel pump control ECU assembly | 89570-42030 |
| 89661 | Engine control ECU | 89661-42K80 · 89661-42L70 · 89661-42R60 · 89661-42R90 · 89661-42S01 · 89661-42S11 · 89661-42S41 · 89661-42S51 · 89661-42U10 · 89661-42V00 · 89661-42V10 · 89661-42V20 · 89661-42W20 · 89661-42W80 · 89661-42X60 · 89661-42X70 · 89661-42X80 · 89661-42X81 · 89661-42Y00 · 89661-42Y10 · 89661-42Y20 · 89661-42Y40 · 89661-42Y50 · 89661-42Z30 · 89661-42Z50 · 89661-4A390 · 89661-4A400 · 89661-4A540 |
| 89667E | No. 1 engine control ECU bracket | 89667-42060 |
| 89668 | No. 2 engine control ECU bracket | 89668-42060 · 89668-48160 · 89668-48180 · 89668-78020 |
