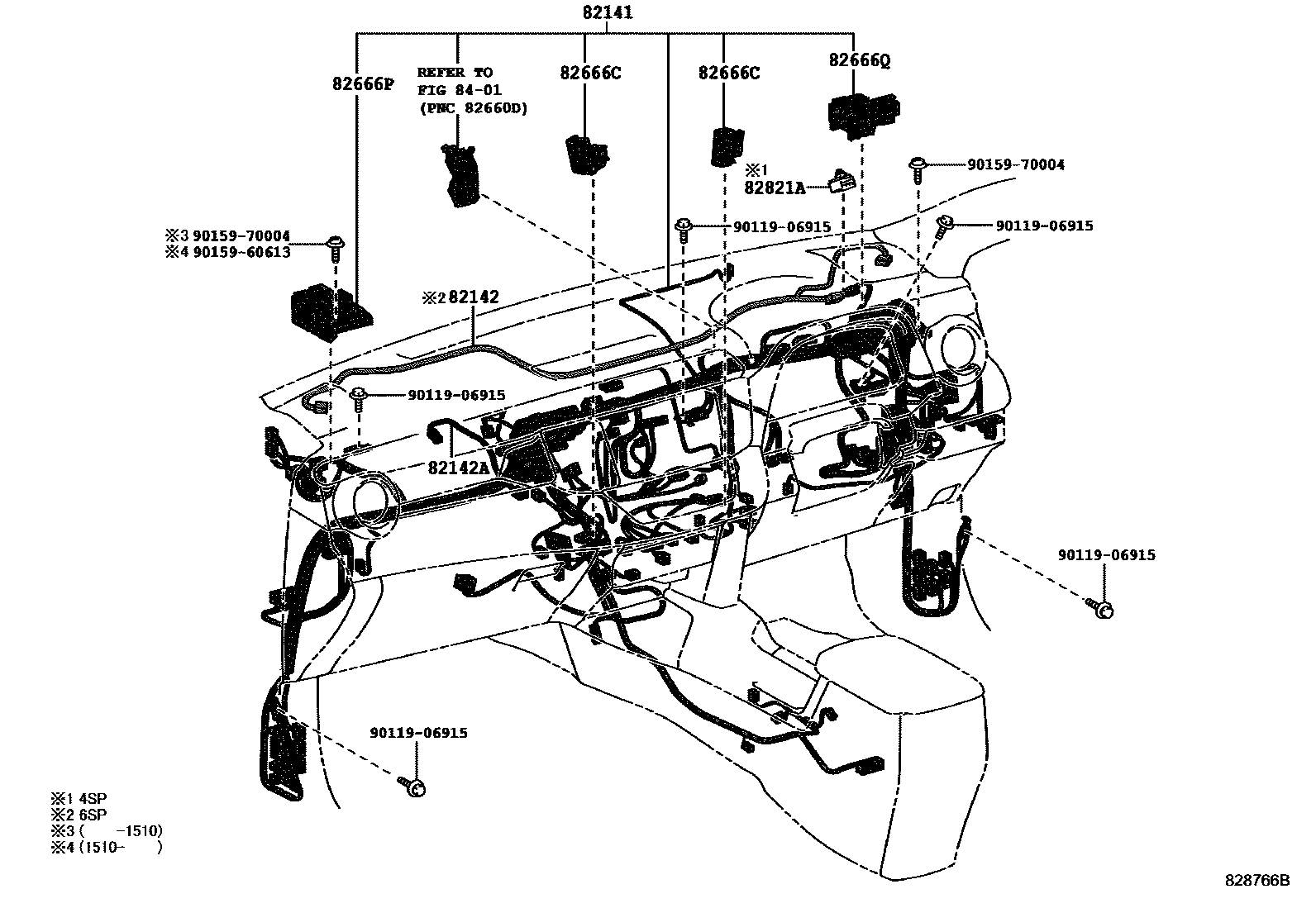

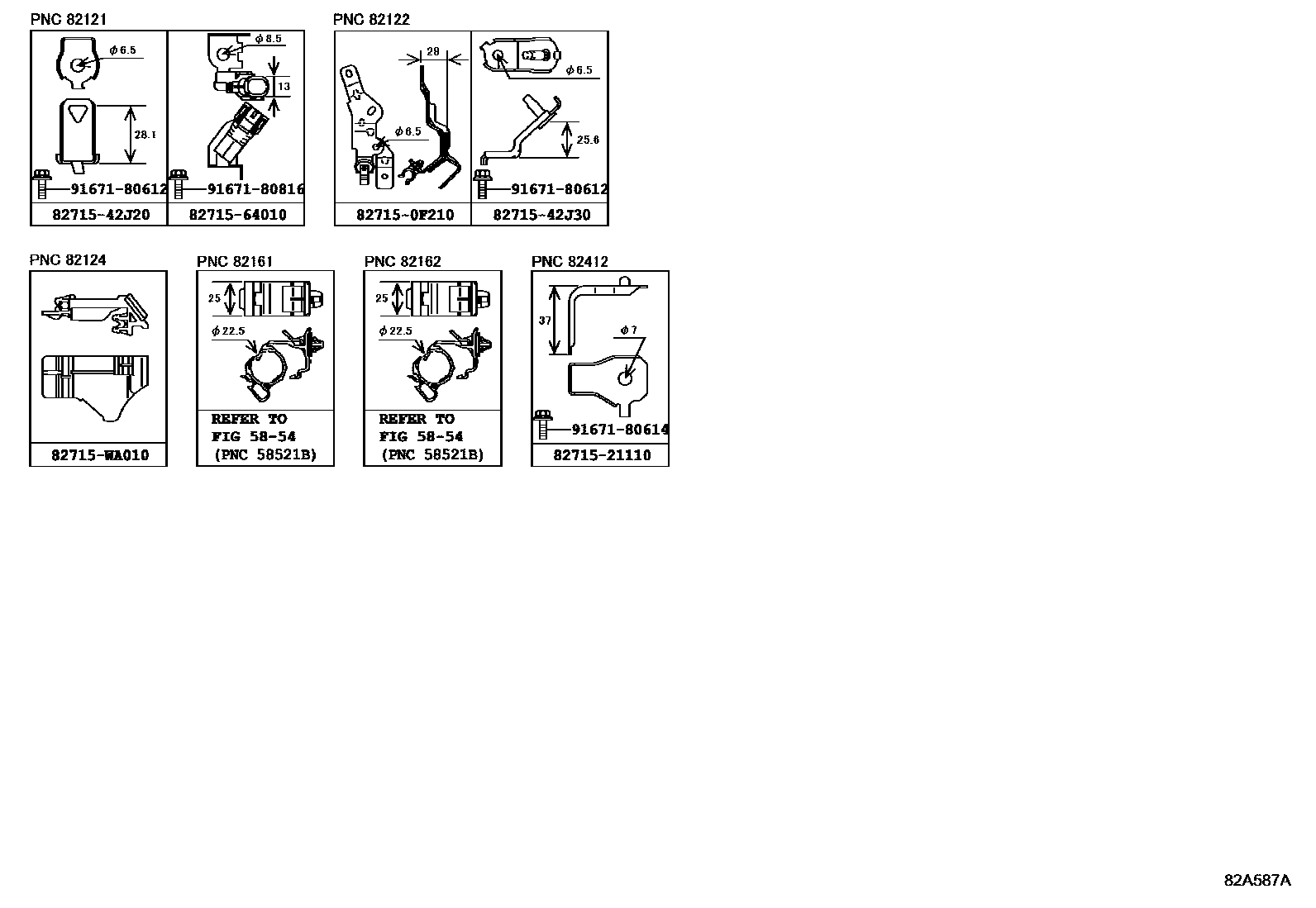

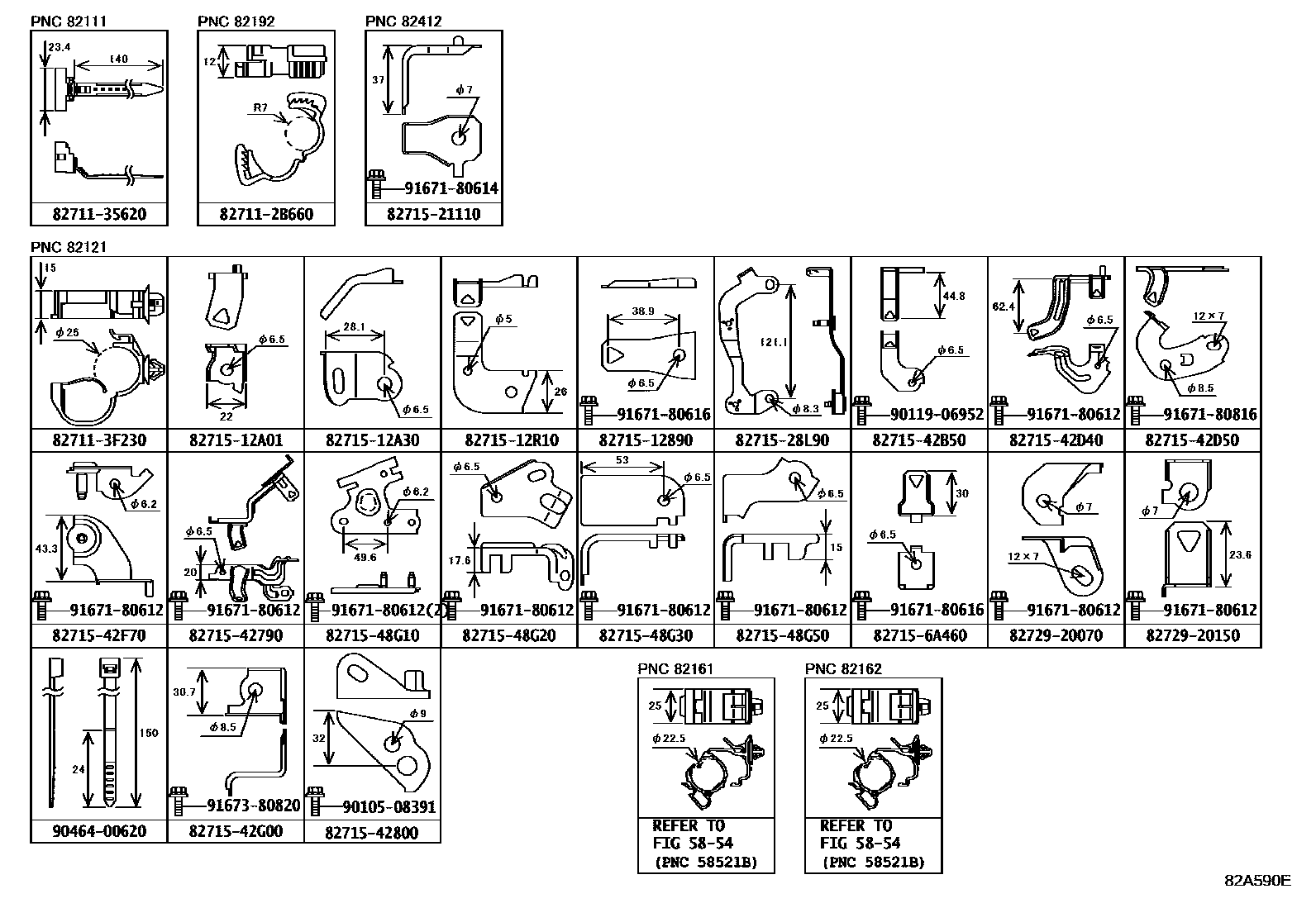

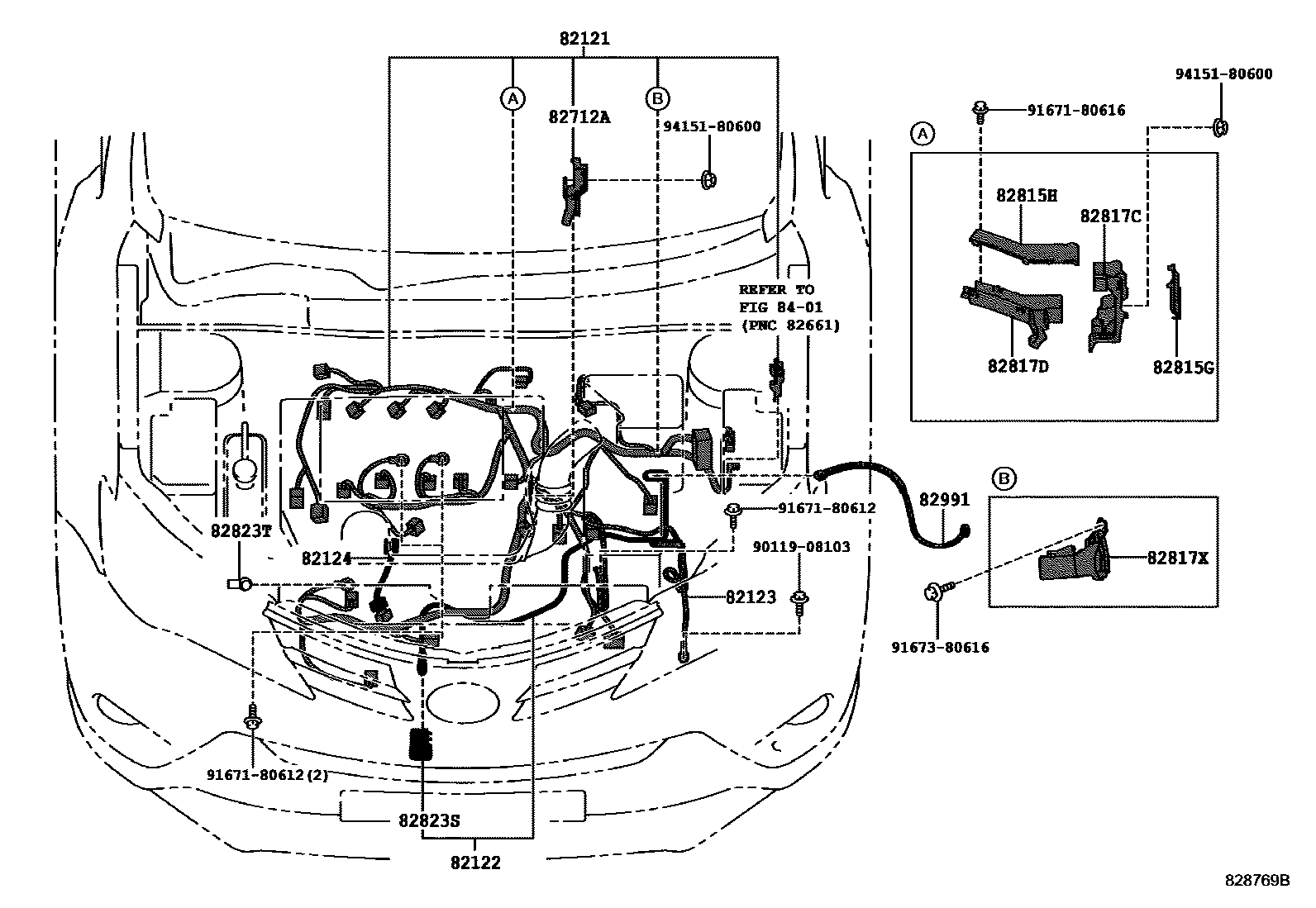

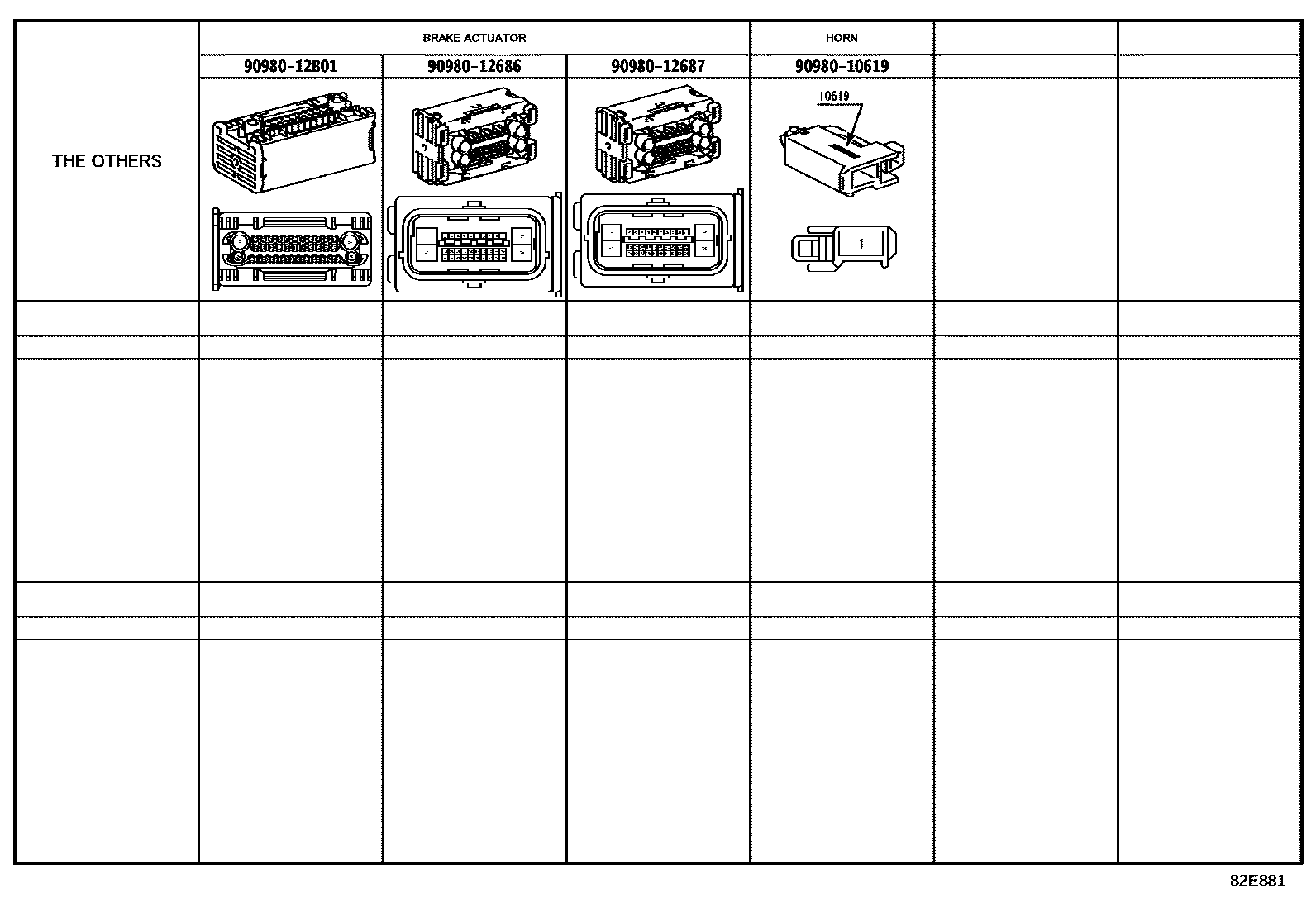

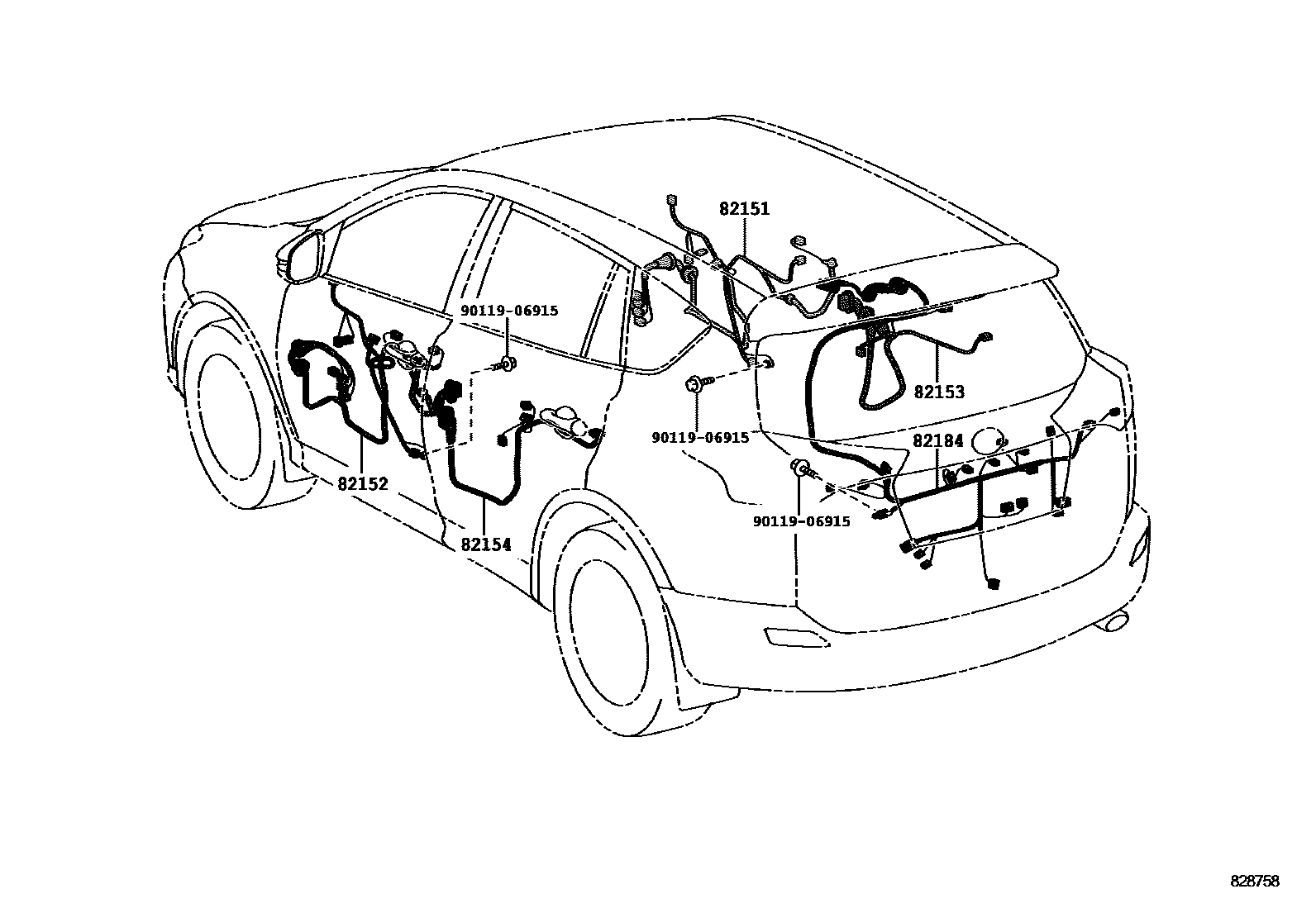

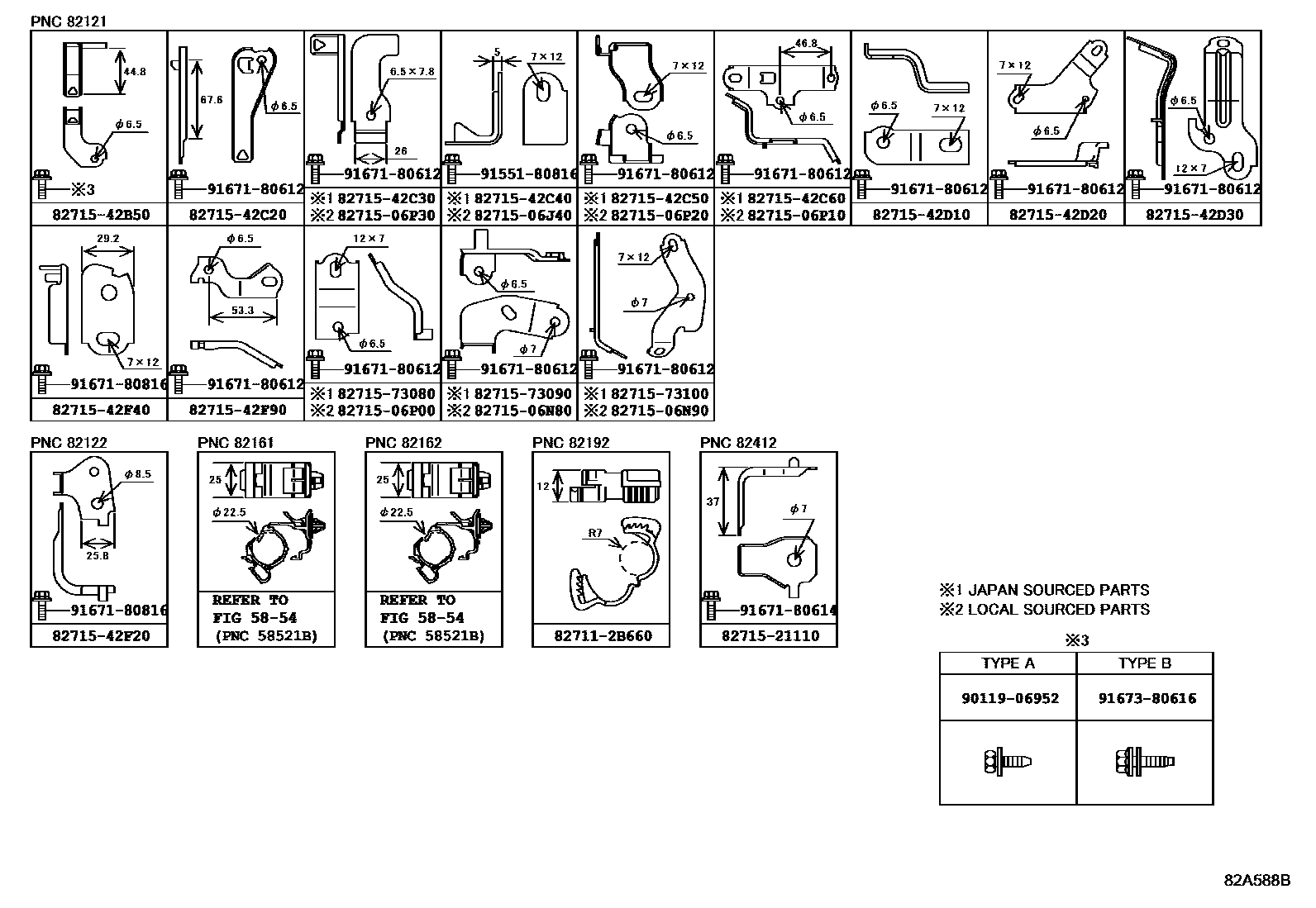

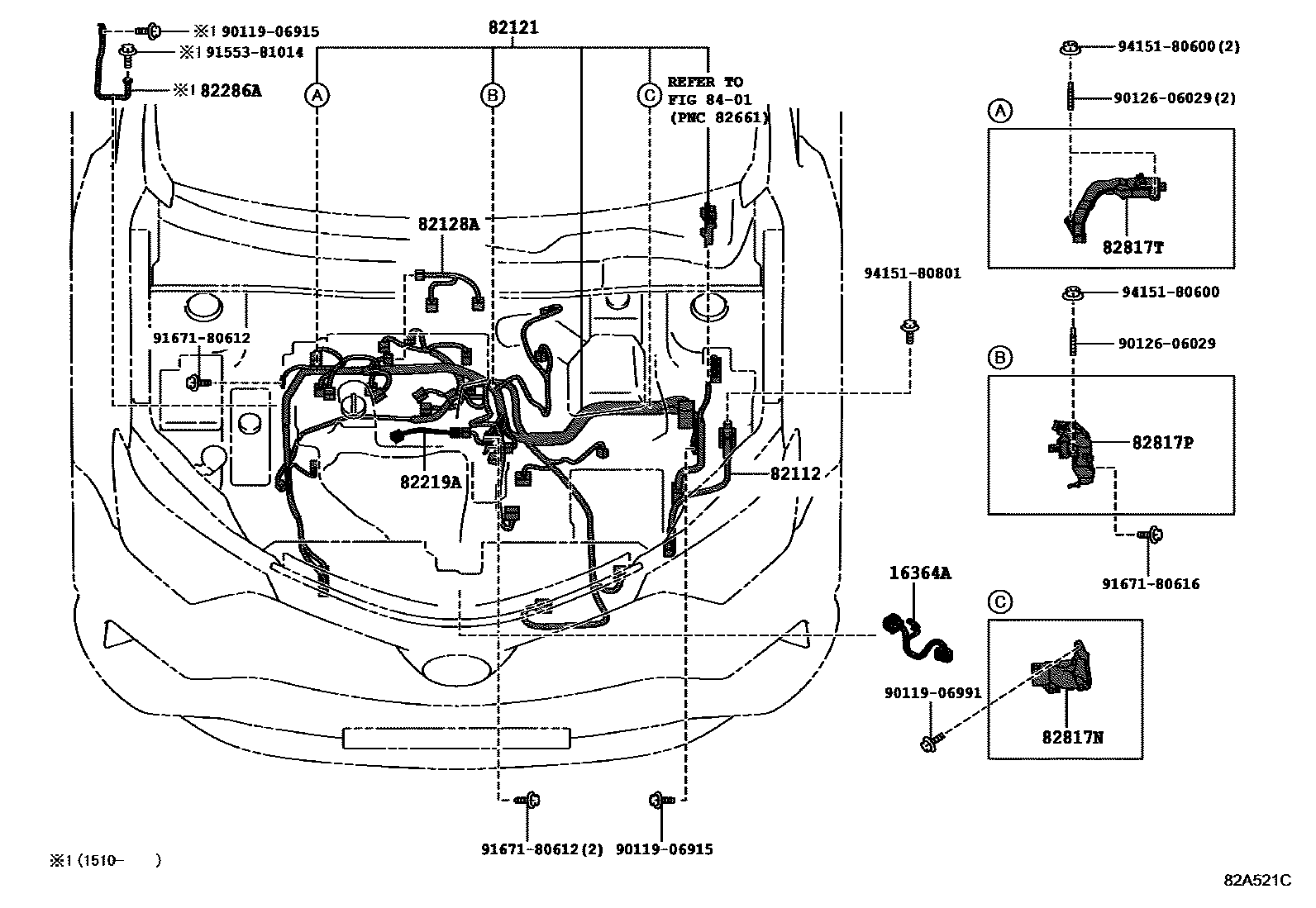

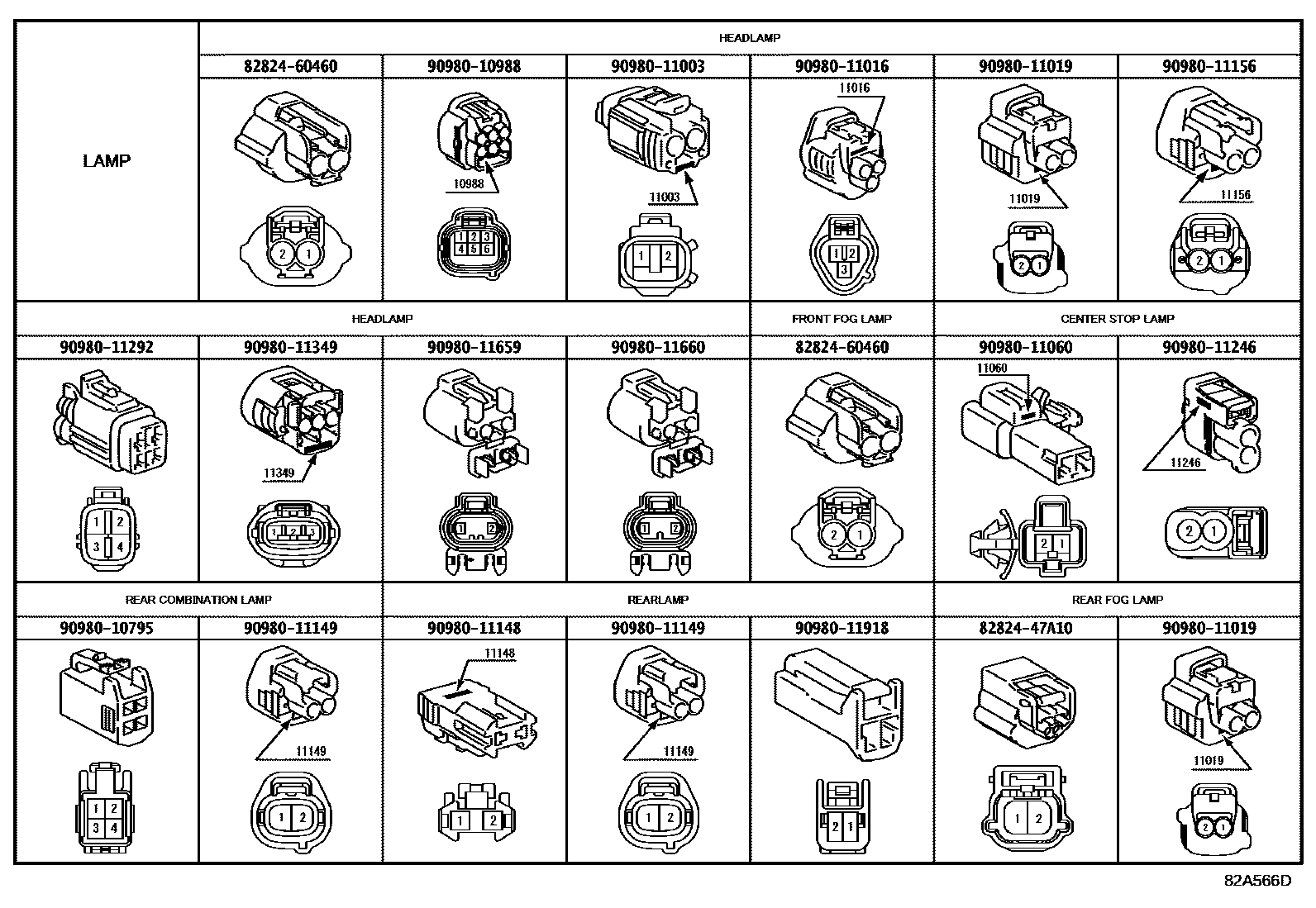

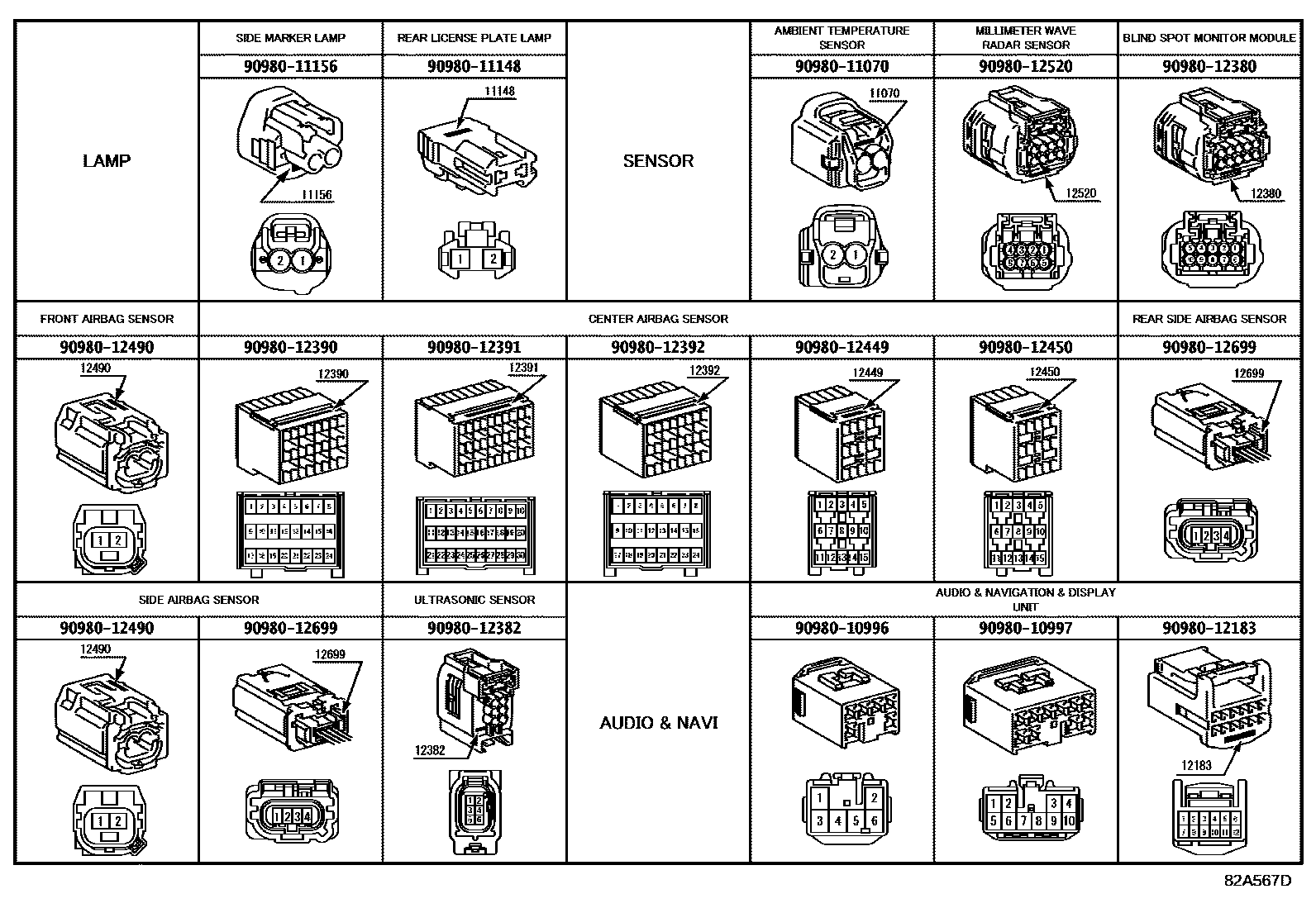

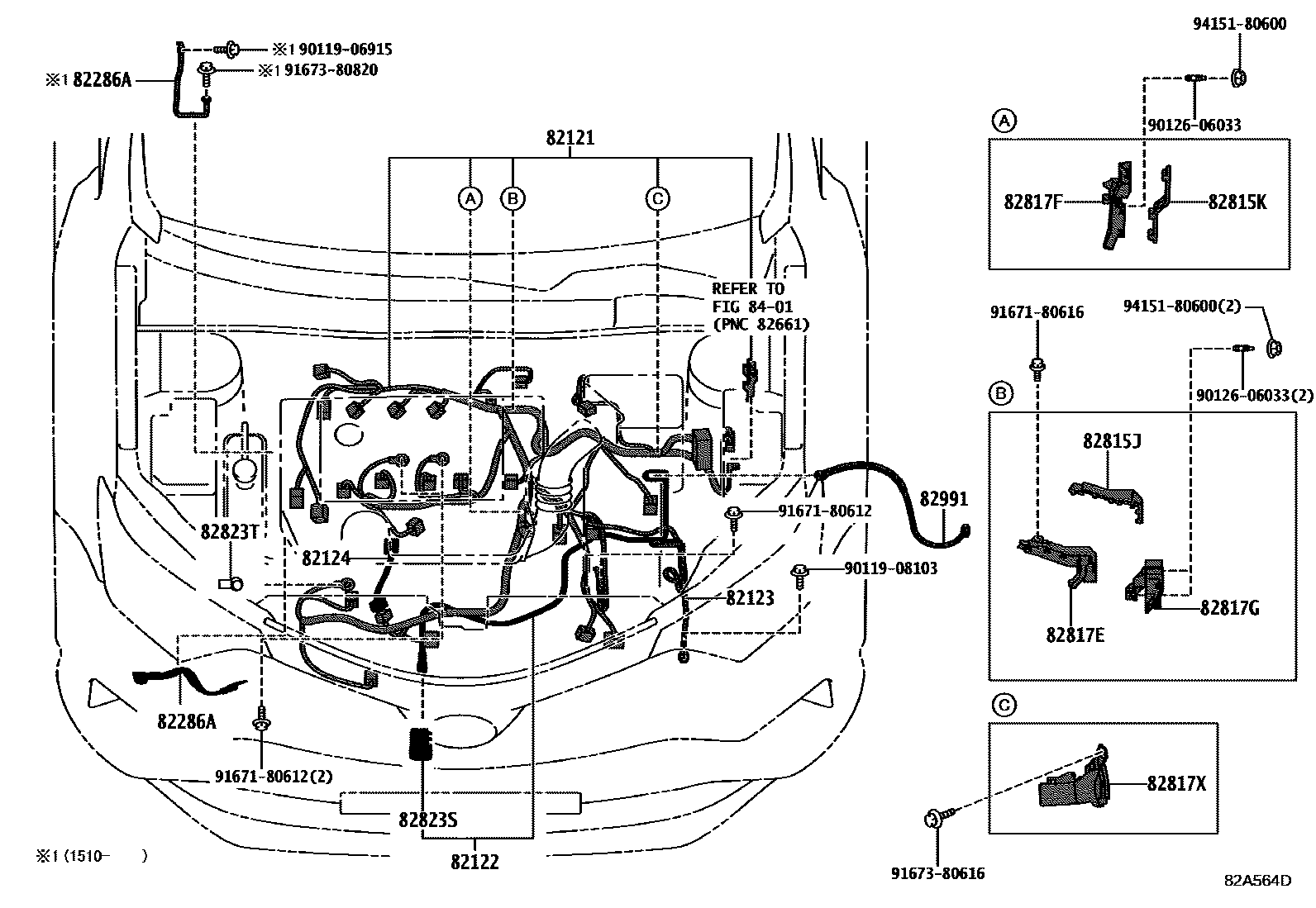

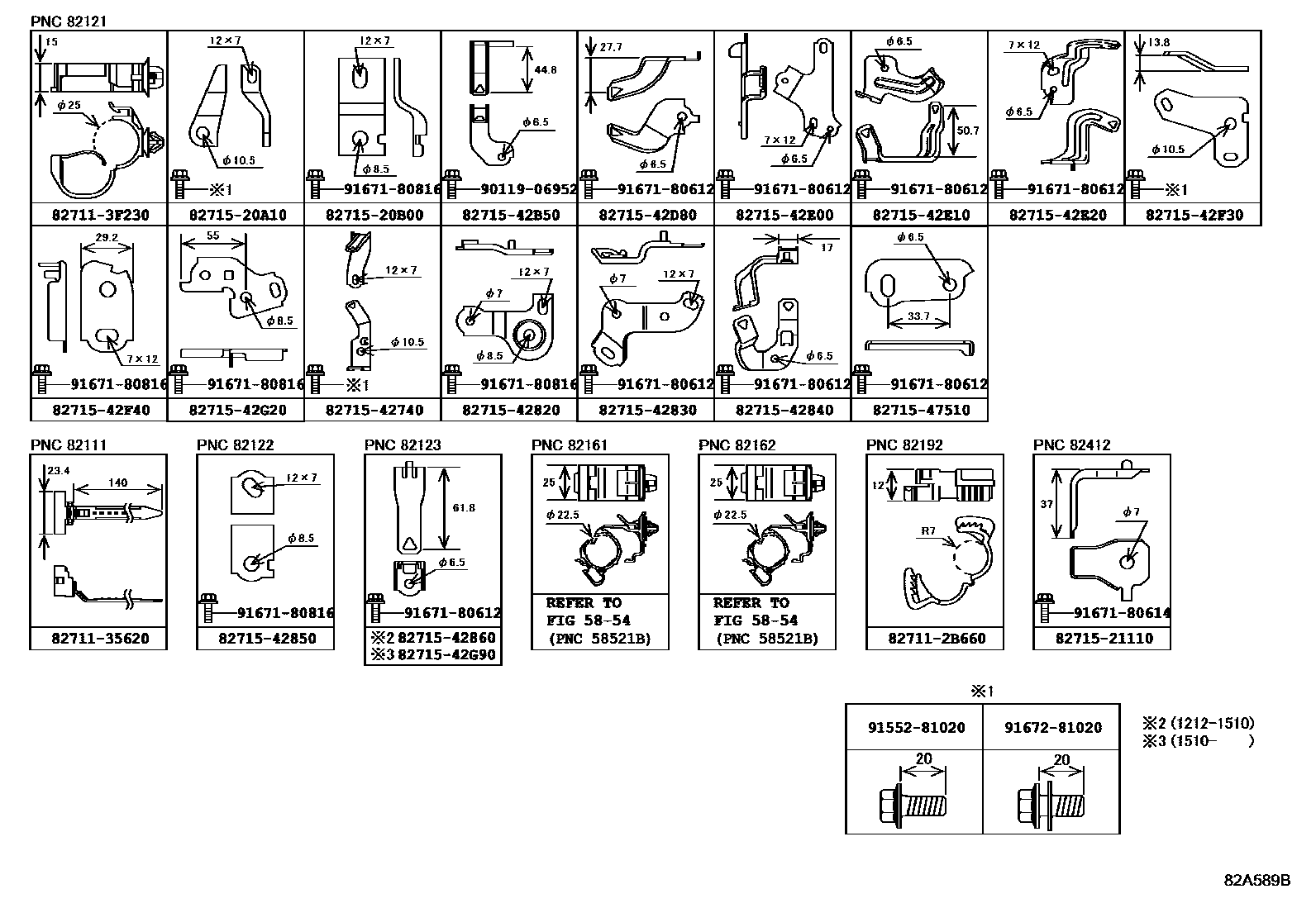

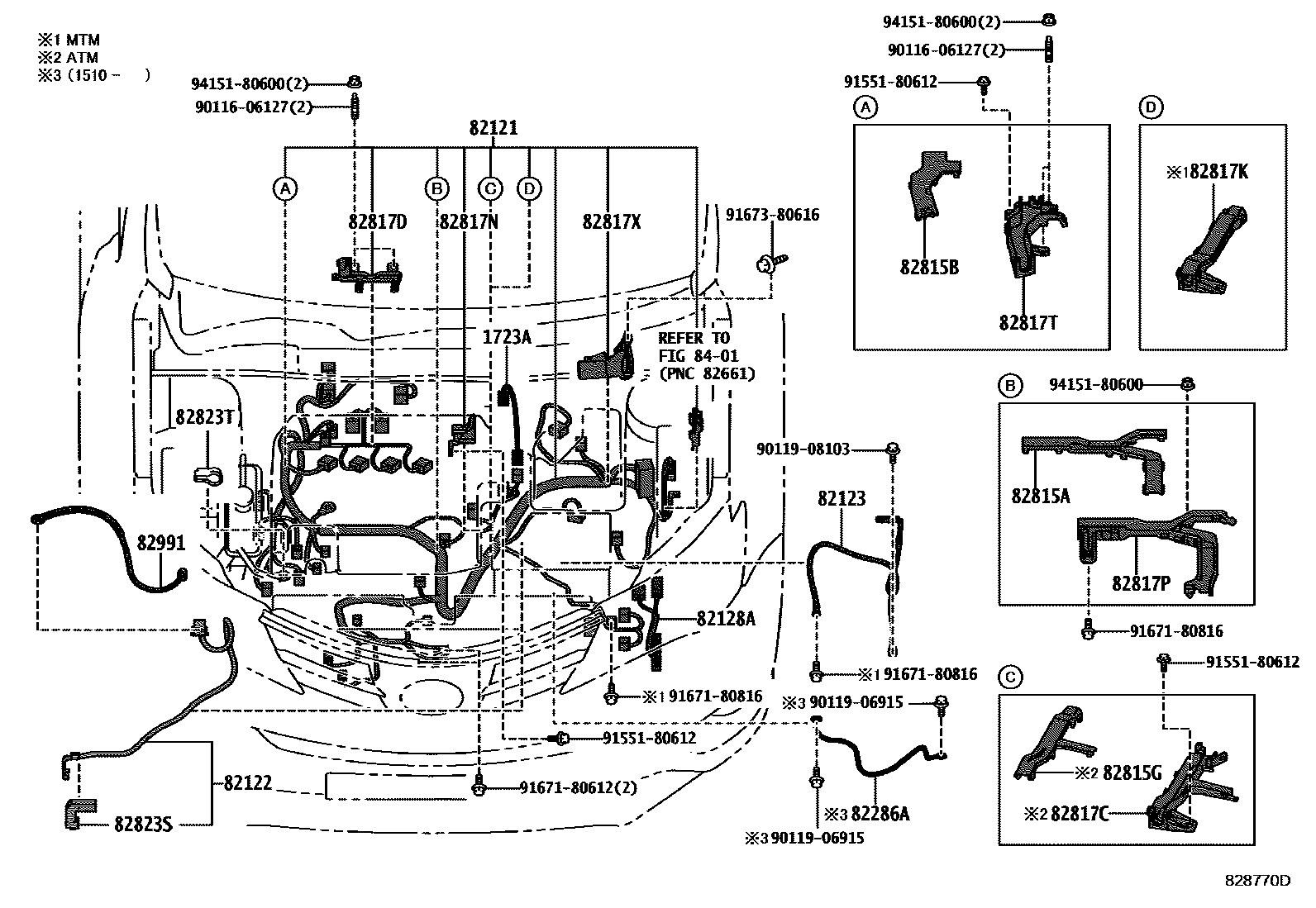

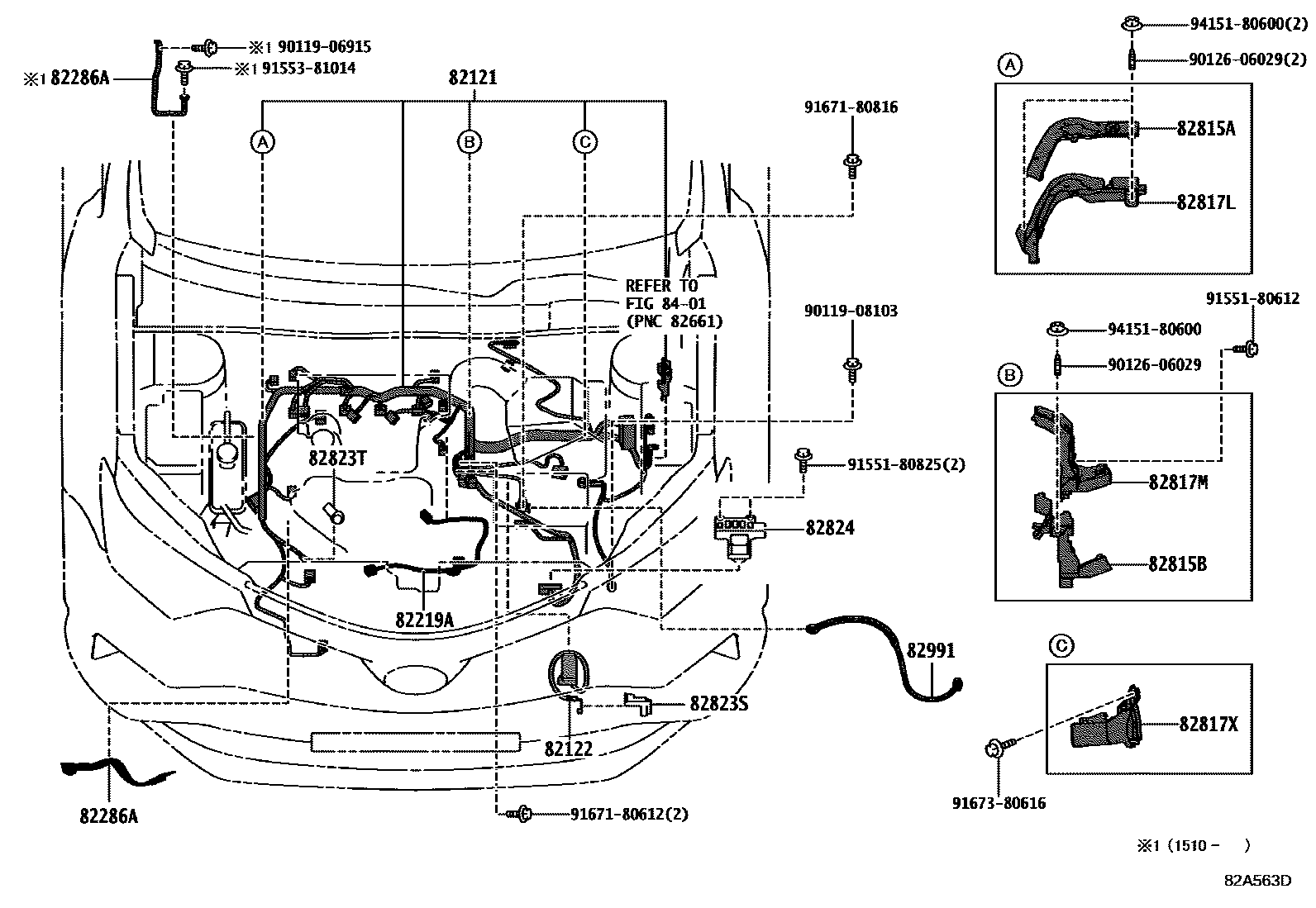

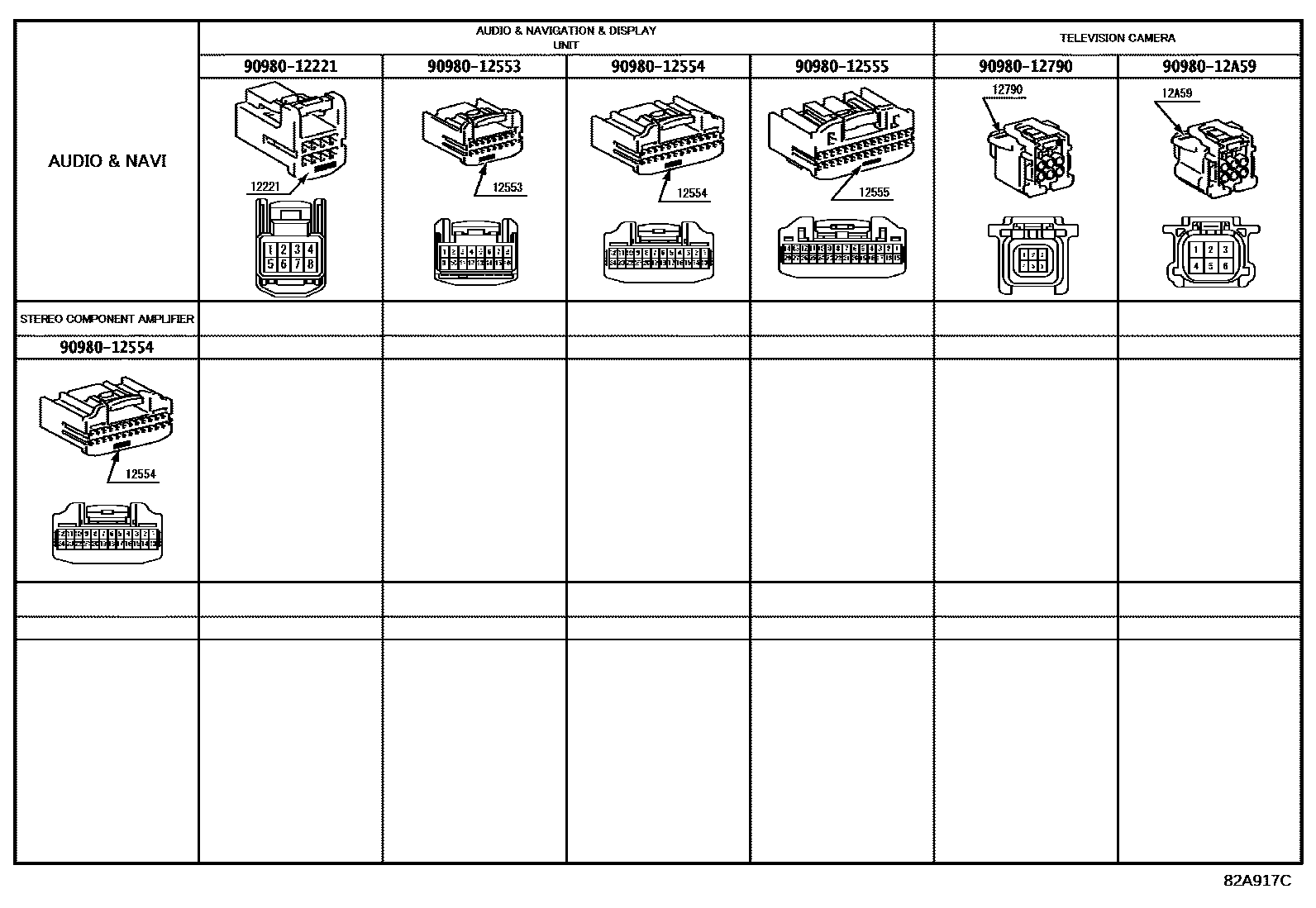

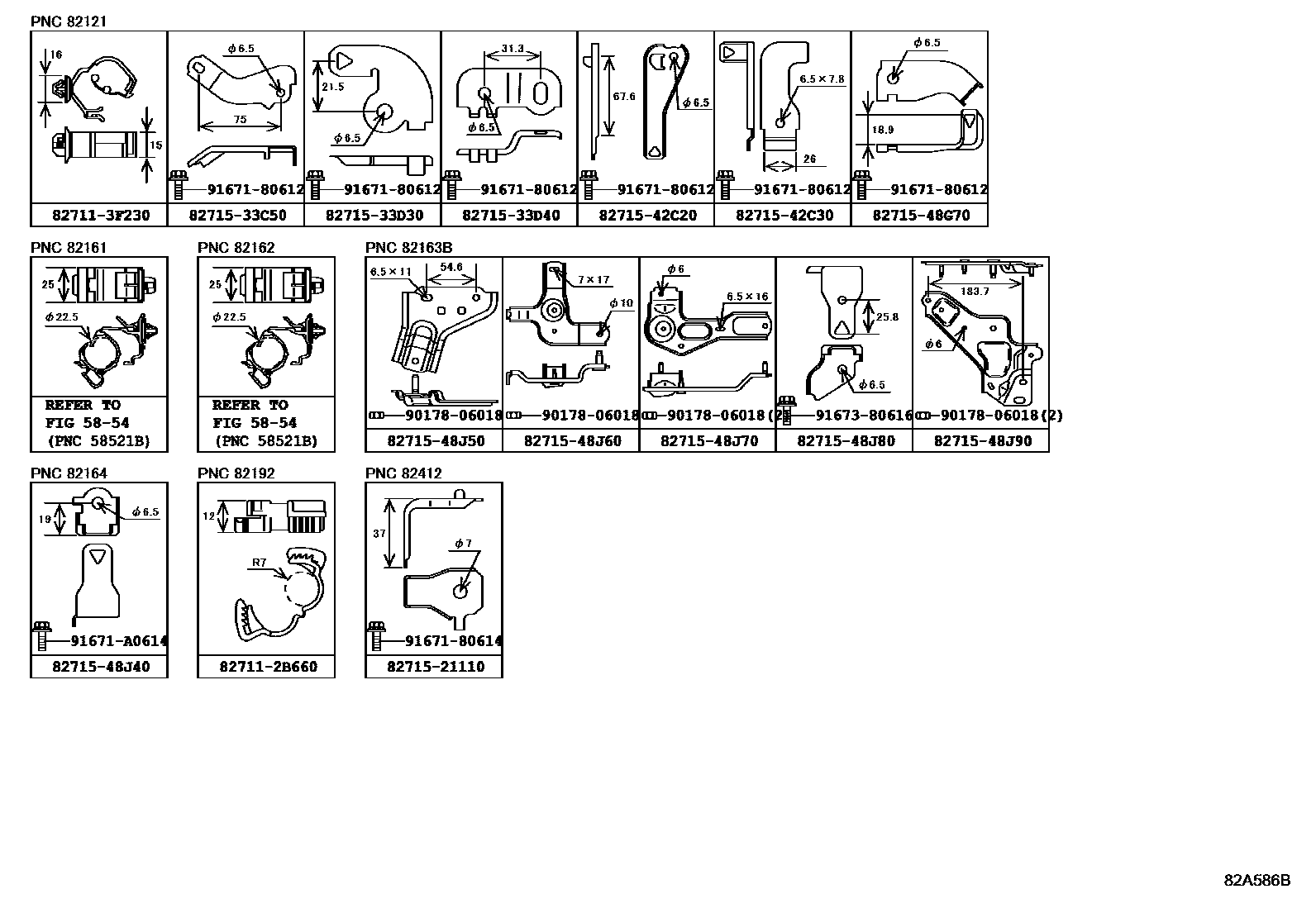

Toyota RAV4 线束和卡夹 — Figure 8202
Toyota RAV4 EPC diagram 8202, 线束和卡夹, with 25 images and 95 PNC and OE references.
PNC and OE references

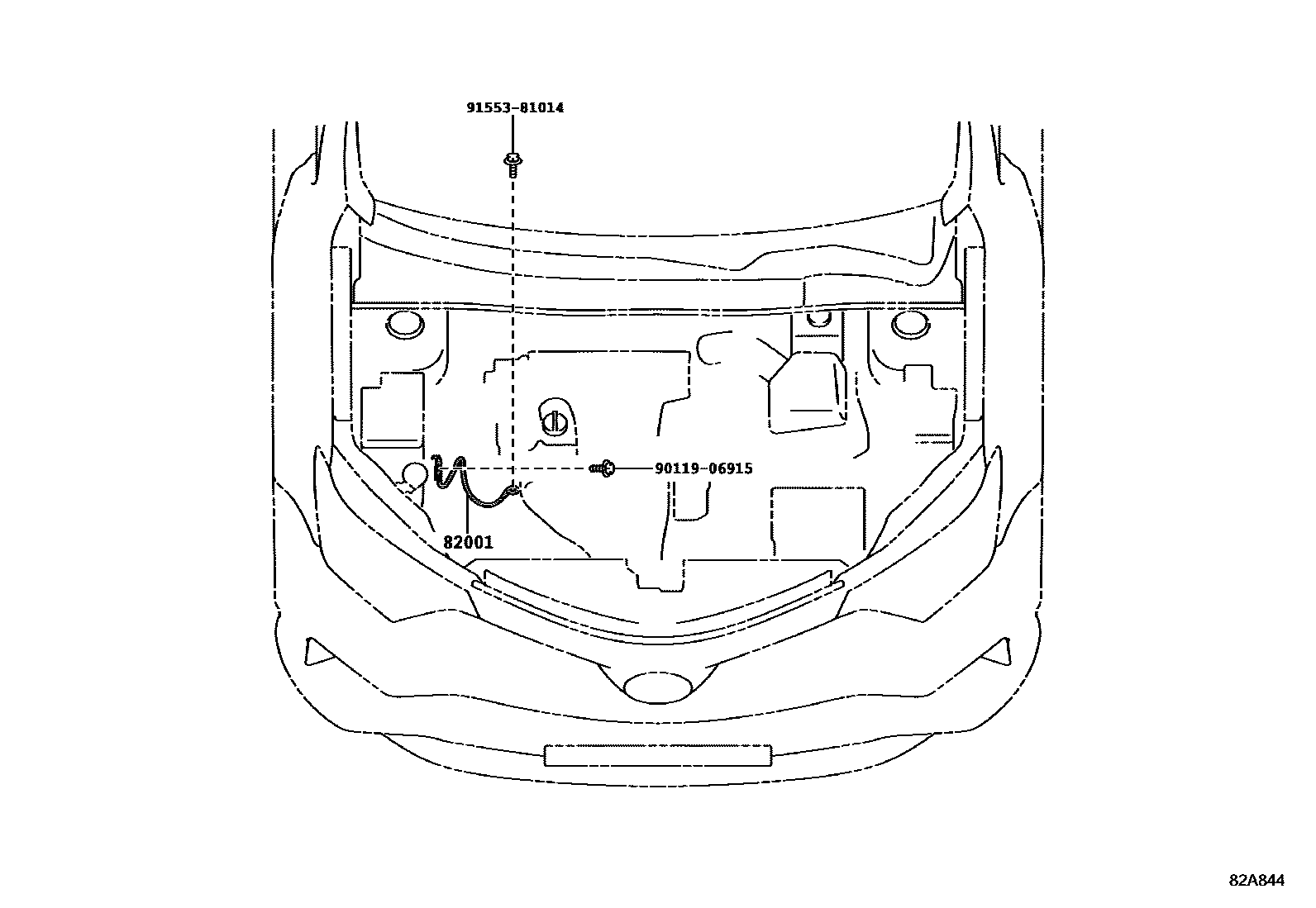

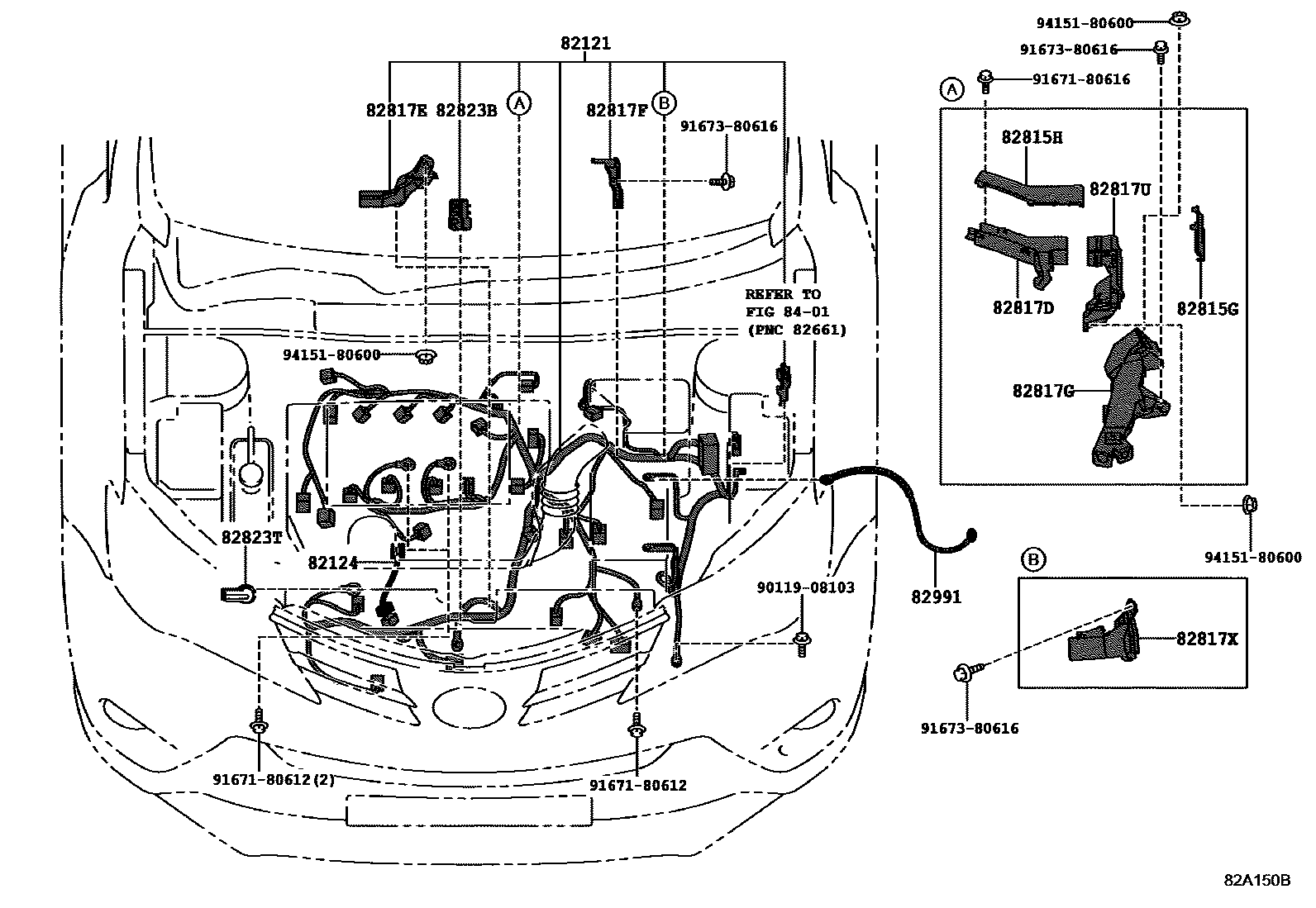

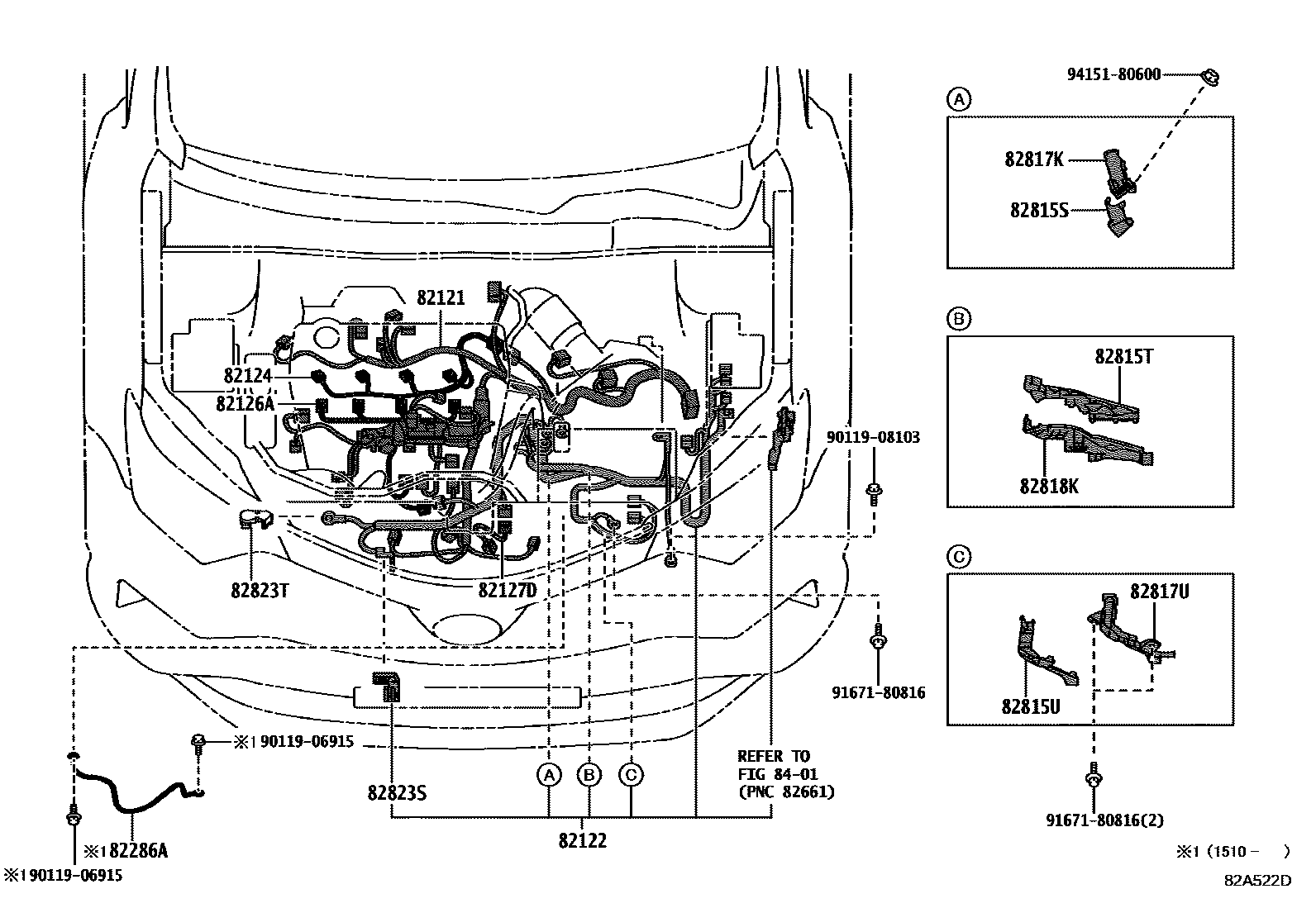

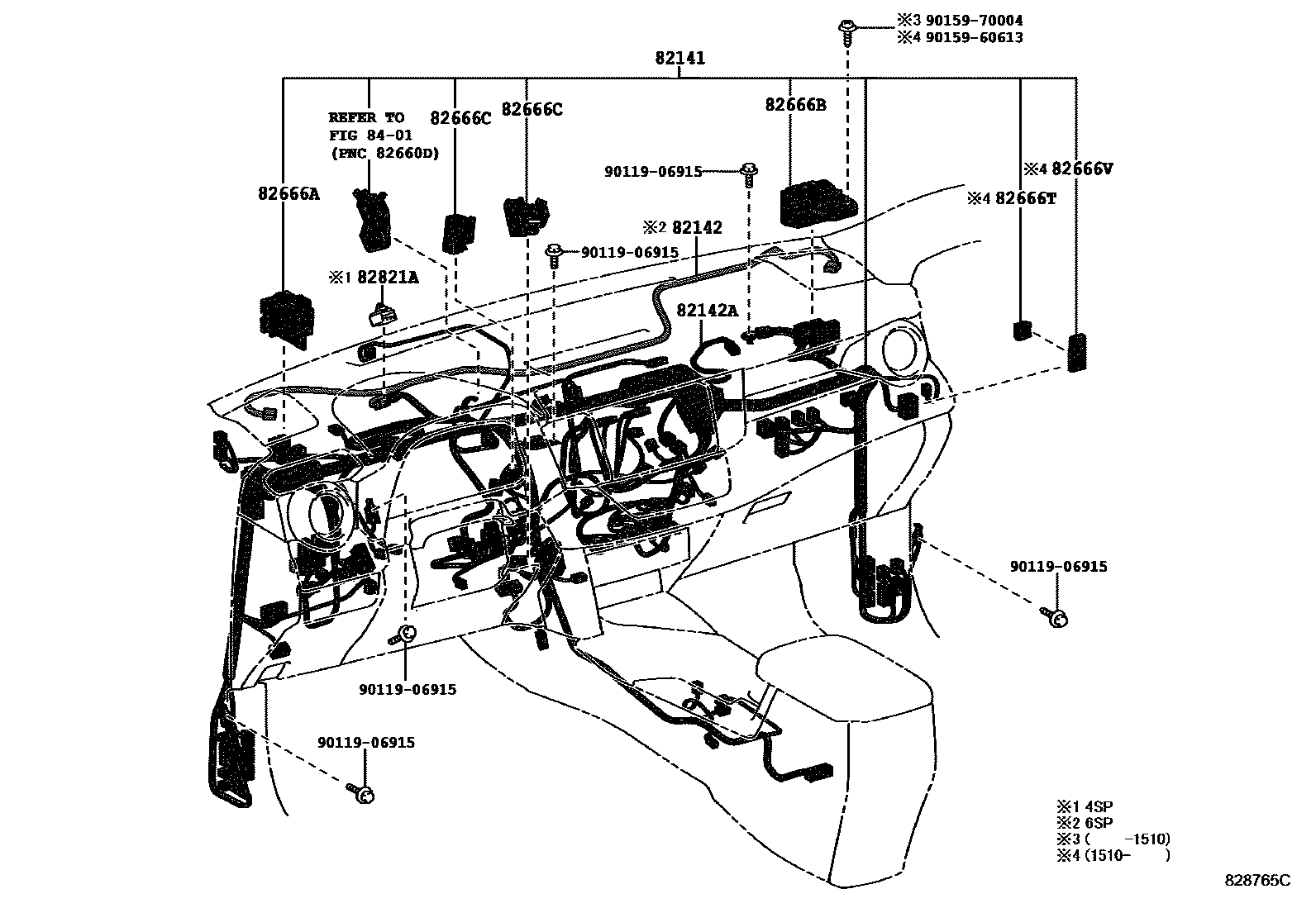

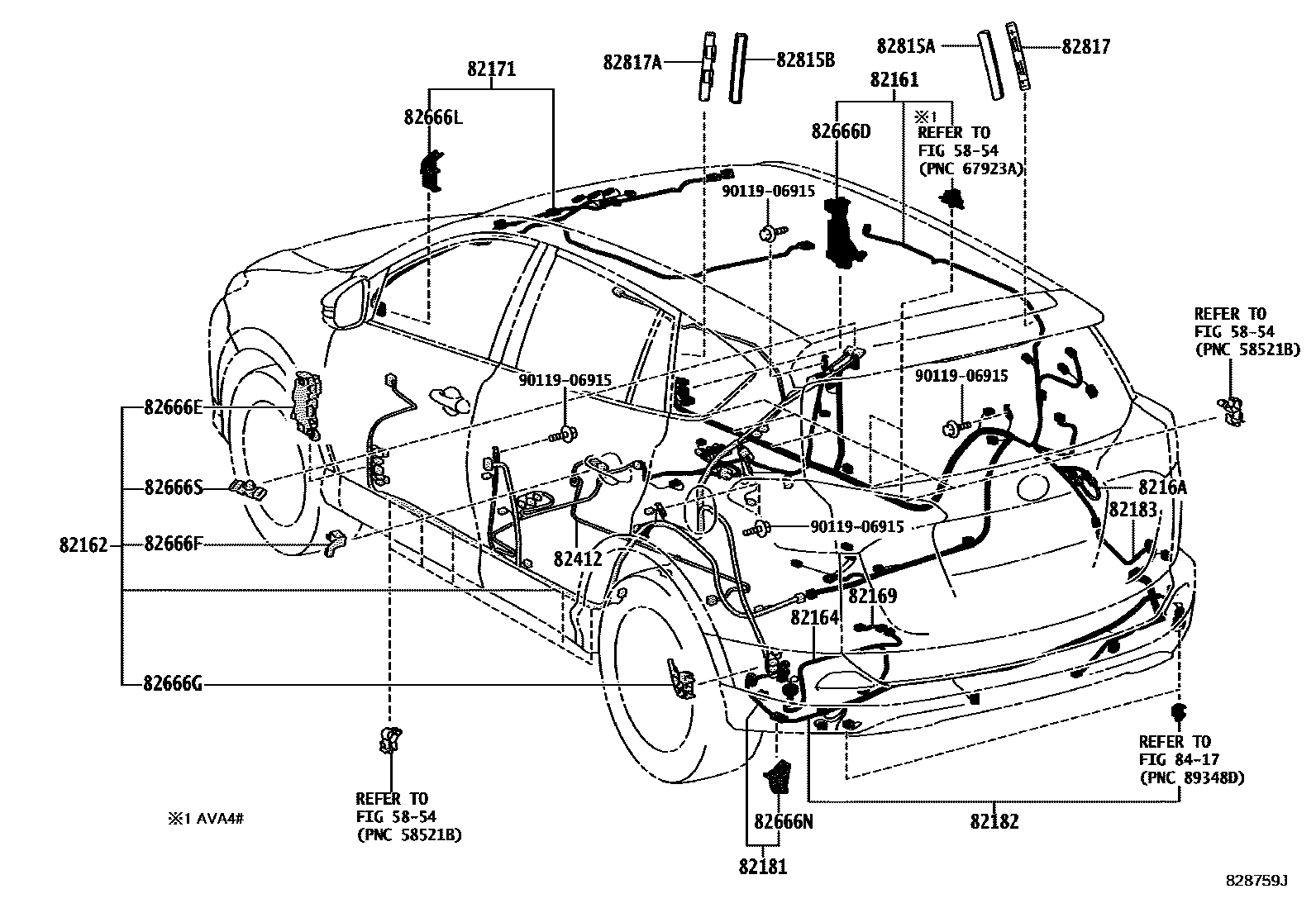

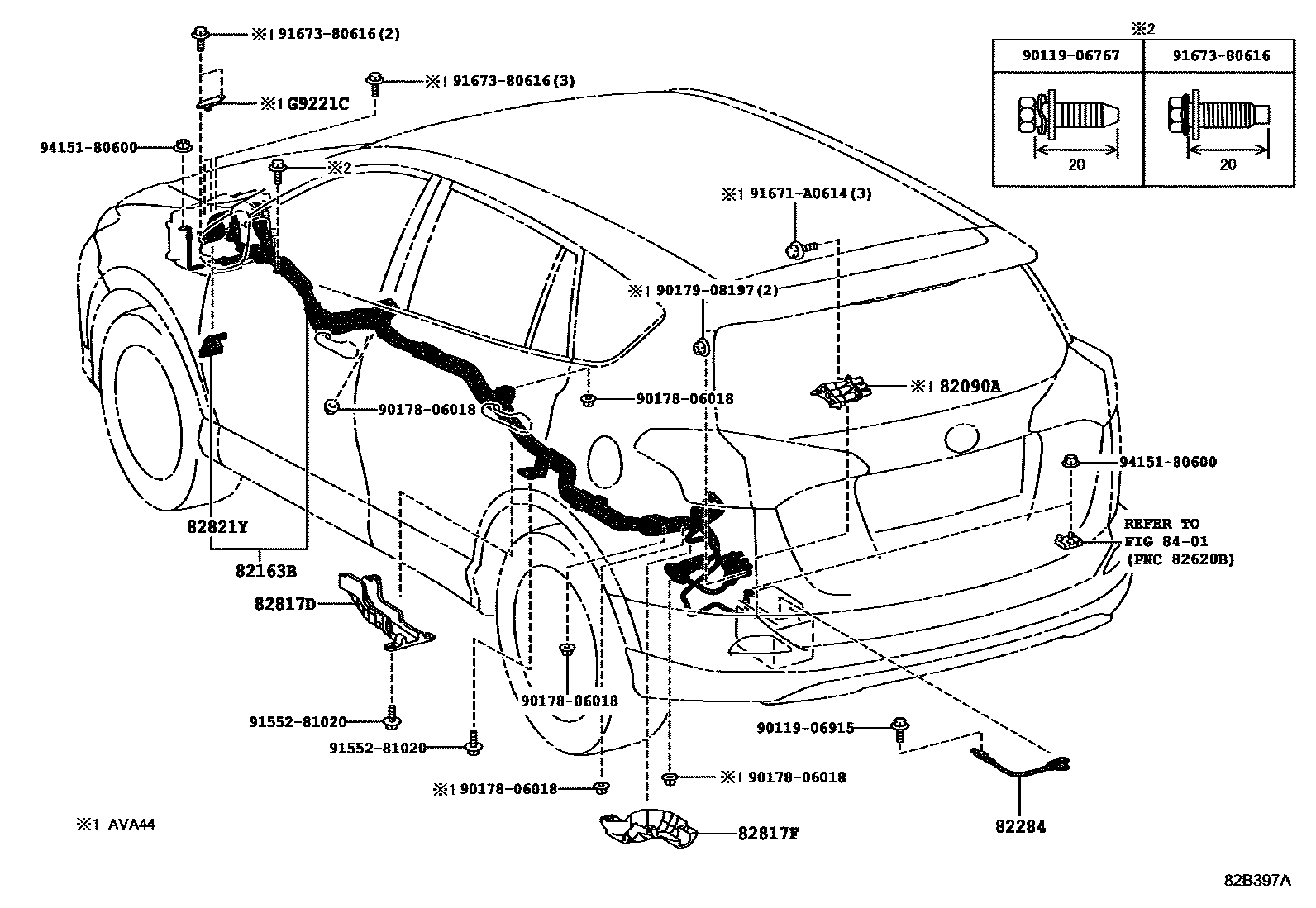

| PNC | Part name | OE numbers |
|---|---|---|
| 16364A | Cooling fan harness | 16364-36010 |
| 1723A | Turbocharger wiring harness | 1723A-26010 |
| 82001 | Connection cable No. 1 | 86203-48290 |
| 82090A | Extension cord assembly | 82090-48020 |
| 82111 | Engine room main wiring harness | 82111-42M90 · 82111-42M91 · 82111-42M92 · 82111-42M93 · 82111-42N00 · 82111-42N01 · 82111-42N02 · 82111-42N10 · 82111-42N11 · 82111-42N12 · 82111-42N20 · 82111-42N21 · 82111-42N22 · 82111-42N30 · 82111-42N31 · 82111-42N32 · 82111-42N40 · 82111-42N41 · 82111-42N42 · 82111-42N50 · 82111-42N51 · 82111-42N52 · 82111-42N53 · 82111-42N60 · 82111-42N61 · 82111-42N62 · 82111-42N70 · 82111-42N71 · 82111-42N72 · 82111-42N80 · 82111-42N81 · 82111-42N82 · 82111-42P40 · 82111-42P41 · 82111-42P42 · 82111-42P50 · 82111-42P51 · 82111-42P52 · 82111-42Q40 · 82111-42Q41 · 82111-42Q42 · 82111-42Q70 · 82111-42Q71 · 82111-42Q80 · 82111-42Q81 · 82111-42Q90 · 82111-42Q91 · 82111-42R10 · 82111-42R11 · 82111-42R20 · 82111-42R21 · 82111-42R30 · 82111-42R31 · 82111-42T30 · 82111-42T70 · 82111-42U30 · 82111-42U31 · 82111-42U32 · 82111-42V10 · 82111-42V11 · 82111-42V12 · 82111-42Y20 · 82111-42Y21 · 82111-42Y22 · 82111-42Y60 · 82111-42Y61 · 82111-42Y62 · 82111-42Y80 · 82111-42Y81 · 82111-42Y82 · 82111-42Z20 · 82111-42Z21 · 82111-42Z22 · 82111-4A440 · 82111-4A441 · 82111-4A442 · 82111-4A470 · 82111-4A471 · 82111-4A472 · 82111-4A620 · 82111-4A621 · 82111-4A622 · 82111-4A640 · 82111-4A641 · 82111-4A642 · 82111-4A670 · 82111-4A671 · 82111-4A672 · 82111-4A680 · 82111-4A681 · 82111-4A682 · 82111-4A750 · 82111-4A751 · 82111-4A752 · 82111-4A760 · 82111-4A761 · 82111-4A762 · 82111-4A850 · 82111-4A851 · 82111-4A852 · 82111-4A860 · 82111-4A861 · 82111-4A862 · 82111-4AA30 · 82111-4AA31 · 82111-4AA32 · 82111-4AA40 · 82111-4AA41 · 82111-4AA42 · 82111-4AB30 · 82111-4AB31 · 82111-4AB32 · 82111-4AB40 · 82111-4AB41 · 82111-4AB43 · 82111-4AC20 · 82111-4AC21 · 82111-4AC23 · 82111-4AJ30 · 82111-4AJ31 · 82111-4AJ32 · 82111-4AJ40 · 82111-4AJ41 · 82111-4AJ42 · 82111-4AJ90 · 82111-4AJ91 · 82111-4AJ92 · 82111-4AL20 · 82111-4AL30 · 82111-4AL40 · 82111-4AL50 · 82111-4AL60 · 82111-4AL70 · 82111-4AL80 · 82111-4AL90 · 82111-4AL91 · 82111-4AL92 · 82111-4AM00 · 82111-4AM01 · 82111-4AM02 · 82111-4AM10 · 82111-4AM11 · 82111-4AM12 · 82111-4AM20 · 82111-4AM21 · 82111-4AM22 · 82111-4AM62 · 82111-4AN30 · 82111-4AN31 · 82111-4AN33 · 82111-4AN40 · 82111-4AN41 · 82111-4AN42 · 82111-4AN50 · 82111-4AN51 · 82111-4AN52 · 82111-4AN61 · 82111-4AN70 · 82111-4AN71 · 82111-4AN80 · 82111-4AN81 |
| 82112 | Engine room wiring harness No. 2 | 82112-48060 |
| 82113 | Engine room wiring harness No. 3 | 82113-42010 · 82113-42030 · 82113-42050 · 82113-42060 |
| 82121 | Engine wiring harness | 82121-42C60 · 82121-42C61 · 82121-42C80 · 82121-42C81 · 82121-42D20 · 82121-42D21 · 82121-42D30 · 82121-42D40 · 82121-42D50 · 82121-42D60 · 82121-42D70 · 82121-42E00 · 82121-42E10 · 82121-42E30 · 82121-42E40 · 82121-42F40 · 82121-42F50 · 82121-42F60 · 82121-42G00 · 82121-42G30 · 82121-YV120 · 82121-YV121 |
| 82122 | Engine No. 2 wiring harness | 82122-42090 · 82122-42100 · 82122-42110 · 82122-42130 · 82122-42150 |
| 82123 | Engine No. 3 wiring harness | 82123-42230 · 82123-42250 · 82123-42251 · 82123-42252 · 82123-42270 · 82123-42280 · 82123-42290 · 82123-42300 · 82123-42320 · 82123-42330 |
| 82124 | Engine No. 4 wiring harness | 82124-12160 · 82124-YV020 · 82124-YV030 |
| 82126A | CABLE, MOTEUR, NO.6 | 82126-YV020 · 82126-YV021 |
| 82127D | Engine No. 7 wiring harness | 82127-YV030 |
| 82128A | Engine wiring harness No. 8 | 82128-33010 · 82128-42010 |
| 82136 | Dashboard wiring harness | 82136-42010 |
| 82141 | Dashboard wiring harness | 82141-4AB30 · 82141-4AB31 · 82141-4AB32 · 82141-4AE30 · 82141-4AE31 · 82141-4AE32 · 82141-4AE40 · 82141-4AE41 · 82141-4AE42 · 82141-4AE50 · 82141-4AE51 · 82141-4AE52 · 82141-4AE60 · 82141-4AE61 · 82141-4AE62 · 82141-4AE80 · 82141-4AE81 · 82141-4AE90 · 82141-4AE91 · 82141-4AL70 · 82141-4AL71 · 82141-4AL72 · 82141-4AL73 · 82141-4AL80 · 82141-4AL81 · 82141-4AL82 · 82141-4AL83 · 82141-4AL90 · 82141-4AL91 · 82141-4AL92 · 82141-4AL93 · 82141-4AM00 · 82141-4AM01 · 82141-4AM02 · 82141-4AM10 · 82141-4AM11 · 82141-4AM12 · 82141-4AM13 · 82141-4AM20 · 82141-4AM21 · 82141-4AM22 · 82141-4AM23 · 82141-4AM30 · 82141-4AM31 · 82141-4AM32 · 82141-4AM40 · 82141-4AM41 · 82141-4AM42 · 82141-4AM43 · 82141-4AM50 · 82141-4AM51 · 82141-4AM52 · 82141-4AM60 · 82141-4AM61 · 82141-4AM62 · 82141-4AM63 · 82141-4AM70 · 82141-4AM71 · 82141-4AM72 · 82141-4AM73 · 82141-4AM80 · 82141-4AM81 · 82141-4AM82 · 82141-4AM83 · 82141-4AM90 · 82141-4AM91 · 82141-4AM92 · 82141-4AM93 · 82141-4AN00 · 82141-4AN01 · 82141-4AN02 · 82141-4AN10 · 82141-4AN11 · 82141-4AN12 · 82141-4AN13 · 82141-4AN20 · 82141-4AN21 · 82141-4AN22 · 82141-4AN30 · 82141-4AN31 · 82141-4AN32 · 82141-4AN33 · 82141-4AN40 · 82141-4AN41 · 82141-4AN42 · 82141-4AN50 · 82141-4AN51 · 82141-4AN52 · 82141-4AN60 · 82141-4AN61 · 82141-4AN62 · 82141-4AN63 · 82141-4AQ20 · 82141-4AQ21 · 82141-4AQ22 · 82141-4AQ23 · 82141-4AQ30 · 82141-4AQ31 · 82141-4AQ32 · 82141-4AQ33 · 82141-4AQ80 · 82141-4AQ81 · 82141-4AQ82 · 82141-4AQ90 · 82141-4AQ91 · 82141-4AQ92 · 82141-4AR80 · 82141-4AR90 · 82141-4AS00 · 82141-4AS10 · 82141-4AS20 · 82141-4AS30 · 82141-4AS40 · 82141-4AS50 · 82141-4AS60 · 82141-4AT70 · 82141-4AU40 · 82141-4AU41 · 82141-4AU42 · 82141-4AU50 · 82141-4AU51 · 82141-4AU52 · 82141-4AU60 · 82141-4AU61 · 82141-4AU62 · 82141-4AU70 · 82141-4AU71 · 82141-4AU72 · 82141-4AU80 · 82141-4AU81 · 82141-4AU82 · 82141-4AU90 · 82141-4AU91 · 82141-4AU92 · 82141-4AV00 · 82141-4AV01 · 82141-4AV02 · 82141-4AV10 · 82141-4AV30 · 82141-4AV31 · 82141-4AV32 · 82141-4AV40 · 82141-4AV41 · 82141-4AV42 · 82141-4AV50 · 82141-4AV51 · 82141-4AV52 · 82141-4AV70 · 82141-4AV71 · 82141-4AV72 · 82141-4AW80 · 82141-4AW81 · 82141-4AW82 · 82141-4AW90 · 82141-4AW91 · 82141-4AW92 · 82141-4AX00 · 82141-4AX01 · 82141-4AX02 · 82141-4AX60 · 82141-4AX70 · 82141-4AX90 · 82141-4AX91 · 82141-4AX92 · 82141-4AY20 · 82141-4AY21 · 82141-4AY22 · 82141-4AY30 · 82141-4AY31 · 82141-4AY32 · 82141-4AY60 · 82141-4AY61 · 82141-4AY62 · 82141-4AY70 · 82141-4AY71 · 82141-4AY72 · 82141-4AY80 · 82141-4AY81 · 82141-4AY82 · 82141-4AZ00 · 82141-4AZ01 · 82141-4AZ02 · 82141-4AZ10 · 82141-4AZ11 · 82141-4AZ12 · 82141-4AZ20 · 82141-4AZ21 · 82141-4AZ22 · 82141-4AZ40 · 82141-4AZ41 · 82141-4AZ42 · 82141-4B210 · 82141-4B211 · 82141-4B212 · 82141-4B220 · 82141-4B221 · 82141-4B222 · 82141-4B240 · 82141-4B241 · 82141-4B242 · 82141-4B250 · 82141-4B251 · 82141-4B252 · 82141-4B270 · 82141-4B271 · 82141-4B272 · 82141-4B310 · 82141-4B320 · 82141-4B330 · 82141-4B340 · 82141-4B350 · 82141-4B360 · 82141-4B370 · 82141-4B380 · 82141-4B390 · 82141-4B560 · 82141-4B680 · 82141-4B681 · 82141-4B700 · 82141-4B701 · 82141-4B720 · 82141-4B721 · 82141-4BQ10 |
| 82142 | Instrument panel wiring harness No. 2 | 82142-42090 · 82142-42110 |
| 82142A | Instrument panel wiring harness No. 2 | 82140-42040 |
| 82151 | Right front door wiring harness | 82151-42C30 · 82151-42C40 · 82151-42C50 · 82151-42C60 · 82151-42C70 · 82151-42D00 · 82151-42D70 · 82151-42E20 · 82151-42E30 · 82151-42E40 · 82151-42E60 · 82151-42J60 · 82151-42J70 |
| 82152 | Left front door wiring harness | 82152-42B30 · 82152-42B60 · 82152-42B80 · 82152-42B90 · 82152-42C00 · 82152-42C30 · 82152-42C51 · 82152-42D00 · 82152-42D20 · 82152-42D40 · 82152-42D51 · 82152-42D70 · 82152-42D80 · 82152-42G60 |
| 82153 | Rear door wiring harness No. 1 | 82153-42150 · 82153-42160 · 82153-42161 · 82153-42170 · 82153-42171 · 82153-42190 |
| 82154 | Rear door wiring harness No. 2 | 82154-42030 · 82154-42040 · 82154-42041 · 82154-42050 · 82154-42051 · 82154-42070 |
| 82161 | floor wiring harness | 82161-42N40 · 82161-42N41 · 82161-42N42 · 82161-42N80 · 82161-42N81 · 82161-42N82 · 82161-42N90 · 82161-42N91 · 82161-42N92 · 82161-42N93 · 82161-42P00 · 82161-42P01 · 82161-42P02 · 82161-42P10 · 82161-42P11 · 82161-42P12 · 82161-42P13 · 82161-42P20 · 82161-42P21 · 82161-42P22 · 82161-42P40 · 82161-42P41 · 82161-42P60 · 82161-42P61 · 82161-42P70 · 82161-42P71 · 82161-42P80 · 82161-42P81 · 82161-42P90 · 82161-42P91 · 82161-42R20 · 82161-42R80 · 82161-42R81 · 82161-42R82 · 82161-42R90 · 82161-42R91 · 82161-42R92 · 82161-42S00 · 82161-42S01 · 82161-42S02 · 82161-42S10 · 82161-42S11 · 82161-42S12 · 82161-42U00 · 82161-42U01 · 82161-42U02 · 82161-42U10 · 82161-42U11 · 82161-42U12 · 82161-42U20 · 82161-42U21 · 82161-42U22 · 82161-42U30 · 82161-42U31 · 82161-42U32 · 82161-42U40 · 82161-42U41 · 82161-42U42 · 82161-42V40 · 82161-42V41 · 82161-42V42 · 82161-42V80 · 82161-42V81 · 82161-42V82 · 82161-42W30 · 82161-42W31 · 82161-42W32 · 82161-42W90 · 82161-42W91 · 82161-42W92 · 82161-42X10 · 82161-42X11 · 82161-42X12 · 82161-42X20 · 82161-42X21 · 82161-42X22 · 82161-42Y30 · 82161-42Y31 · 82161-42Y32 · 82161-42Y90 · 82161-42Y91 · 82161-42Y92 · 82161-42Z10 · 82161-42Z11 · 82161-42Z12 · 82161-42Z20 · 82161-42Z21 · 82161-42Z22 · 82161-42Z50 · 82161-42Z51 · 82161-42Z52 |
| 82162 | Floor wiring harness No. 2 | 82162-42A70 · 82162-42A71 · 82162-42A72 · 82162-42A80 · 82162-42A81 · 82162-42A82 · 82162-42B00 · 82162-42B01 · 82162-42B02 · 82162-42B80 · 82162-42B81 · 82162-42B82 · 82162-42B90 · 82162-42B91 · 82162-42B92 · 82162-42C30 · 82162-42C31 · 82162-42C32 · 82162-42C50 · 82162-42C51 · 82162-42C52 · 82162-42C60 · 82162-42C61 · 82162-42C62 · 82162-42C90 · 82162-42C91 · 82162-42C92 · 82162-42D10 · 82162-42D11 · 82162-42D12 · 82162-42D80 · 82162-42D81 · 82162-42D82 |
| 82163B | No. 5 floor wiring harness | 82165-42070 · 82165-42080 |
| 82164 | Frame wiring harness set | 82164-42040 · 82164-42050 · 82164-42060 · 82164-42070 · 82164-42080 · 82164-42090 · 82164-42100 · 82164-42120 · 82164-42130 · 82164-42140 · 82164-42150 |
| 82169 | No. 3 frame wiring harness | 82169-42020 |
| 8216A | No. 7 floor wiring harness | 8216A-42010 · 8216A-42020 |
| 82171 | Roof No. 1 wiring harness | 82171-42390 · 82171-42400 · 82171-42570 · 82171-42580 · 82171-42590 · 82171-42591 · 82171-42600 · 82171-42610 · 82171-42630 · 82171-42650 · 82171-42660 · 82171-42661 · 82171-42670 · 82171-42680 · 82171-42700 · 82171-42710 · 82171-42720 · 82171-42730 · 82171-42731 · 82171-42740 · 82171-42780 · 82171-42790 · 82171-42800 · 82171-42820 · 82171-42830 · 82171-42850 · 82171-42B00 · 82171-42B10 · 82171-42B11 · 82171-42B20 · 82171-42B21 · 82171-42B60 · 82171-42B61 · 82171-42C10 · 82171-42C11 · 82171-42C20 · 82171-42C30 · 82171-42C31 · 82171-42C50 · 82171-42D30 · 82171-42D31 · 82171-42D40 · 82171-42D41 |
| 82181 | Luggage No. 1 wiring harness | 82181-42010 · 82181-42030 · 82181-42031 · 82181-42090 · 82181-42091 · 82181-42100 · 82181-42101 · 82181-42120 · 82181-42121 |
| 82182 | Luggage No. 2 wiring harness | 82182-42010 · 82182-42020 · 82182-42030 · 82182-42040 · 82182-42041 · 82182-42050 · 82182-42051 · 82182-42060 · 82182-42061 · 82182-42070 · 82182-42071 · 82182-42100 · 82182-42120 |
| 82183 | Luggage No. 3 wiring harness | 82183-42010 · 82183-42020 · 82183-42021 · 82183-42022 · 82183-42030 · 82183-42031 · 82183-42032 · 82183-42040 · 82183-42100 · 82183-42110 |
| 82184 | Rear door No. 1 wiring harness | 82184-42450 · 82184-42451 · 82184-42460 · 82184-42461 · 82184-42470 · 82184-42471 · 82184-42480 · 82184-42481 · 82184-42482 · 82184-42490 · 82184-42491 · 82184-42500 · 82184-42501 · 82184-42510 · 82184-42520 · 82184-42521 · 82184-42530 · 82184-42570 · 82184-42571 · 82184-42590 · 82184-42610 · 82184-42611 · 82184-42670 · 82184-42681 · 82184-42730 · 82184-42731 · 82184-42732 |

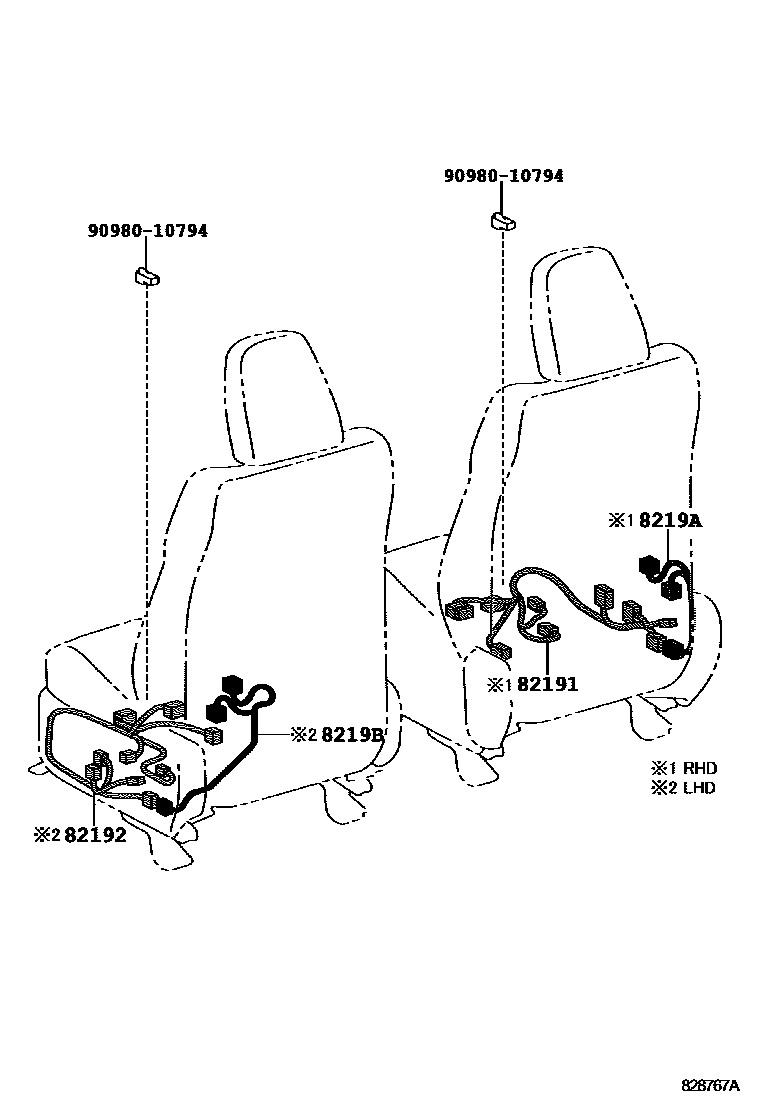

| 82191 | Front right seat wiring harness | 82191-42030 · 82191-42070 · 82191-42080 · 82191-42090 |
| 82192 | Front left seat wiring harness | 82192-42040 · 82192-42070 |
| 8219A | Wire harness No. 2, right side of front seat | 8219A-42010 |
| 8219B | Wire harness No. 2, left side of front seat | 8219B-42010 |
| 82219A | sensor harness | 82219-06020 · 82219-06040 · 82219-33060 · 82219-33090 |
| 82241C | Relay harness | 82241-42010 |
| 82284 | Ground wire | 82284-42030 · 82284-48040 |
| 82286A | Line 2 | 82286-42010 · 82286-42020 · 82286-42040 |
| 82412 | Fuel gauge wiring harness | 82412-42070 · 82412-42080 · 82412-42110 · 82412-42130 · 82412-42140 · 82412-42150 |
| 82666A | Connector holder No. 2 | 82666-42320 |
| 82666B | No. 3 connector holder | 82666-42330 |
| 82666C | No. 4 connector holder | 82666-42340 |
| 82666D | No. 5 connector holder | 82666-42380 |
| 82666E | No. 6 connector holder | 82666-42390 |
| 82666F | No. 7 connector holder | 82666-42300 |
| 82666G | No. 8 connector holder | 82666-42420 · 82666-42440 |
| 82666L | No. 9 connector holder | 82666-42410 |
| 82666N | No. 10 connector holder | 82666-42290 · 82666-42430 |
| 82666P | No. 11 Connector Block | 82666-42360 |
| 82666Q | No. 12 connector holder | 82666-42370 |
| 82666S | No. 13 connector holder | 82666-60220 |
| 82666T | No. 14 connector socket | 82666-20160 |
| 82666V | No. 15 connector holder | 82666-58050 |
| 82712A | Wire harness bracket | 82712-28440 · 82712-33190 |
| 82815A | Wiring harness protector cover | 82815-42040 · 82815-42080 · 82815-42110 |
| 82815B | Wiring harness protector cover | 82815-42100 · 82815-42120 · 82815-42150 · 82815-42160 |
| 82815G | Wiring harness protector cover | 82815-42060 · 82815-42090 |
| 82815H | Wiring harness protector cover | 82815-42070 |
| 82815J | No. 7 wire harness protector cover | 82815-12510 |
| 82815K | No. 8 wire harness protector cover | 82815-42160 |
| 82815S | No. 15 wire harness protector cover | 82815-0F040 |
| 82815T | No. 16 wire harness protector cover | 82815-42130 |
| 82815U | No. 17 wire harness protector cover | 82815-42140 |
| 82817 | No. 1 wire harness protection device | 82817-42750 · 82817-42A20 |
| 82817A | No. 2 wire harness protection device | 82817-42760 · 82817-42A30 |
| 82817B | No. 3 wire harness protection device | 82817-42460 · 82817-78010 |
| 82817C | No. 4 wire harness protection device | 82817-42600 · 82817-42640 |
| 82817D | No. 5 wire harness protection device | 82817-42610 · 82817-42670 · 82817-48M00 |
| 82817E | No. 6 wire harness protection device | 82817-12K80 |
| 82817F | No. 7 wire harness protection device | 82817-42B10 · 82817-48C80 · 82817-48M30 |
| 82817G | No. 8 wire harness protection device | 82817-42740 · 82817-48E30 |
| 82817J | No. 9 wire harness protection device | 82817-42470 · 82817-48L00 |
| 82817K | No. 10 wire harness protection device | 82817-0F160 · 82817-42510 |
| 82817L | No. 11 wire harness protection device | 82817-42580 |
| 82817M | No. 12 wire harness protection device | 82817-42B00 |
| 82817N | No. 13 wire harness protection device | 82817-42501 · 82817-48L10 |
| 82817P | No. 14 wire harness protection device | 82817-42630 · 82817-48L20 |
| 82817T | No. 15 wire harness protection device | 82817-42650 · 82817-48L30 |
| 82817U | No. 16 wire harness protection device | 82817-42870 · 82817-48F20 |
| 82817X | No. 17 wire harness protection device | 82817-42520 |
| 82818K | PROTECTEUR, FAISCEAU DE FILS, NO.11 | 82817-42860 |
| 82821A | Connector cover | 82821-42020 |
| 82821E | Connector cover | 82821-12400 |
| 82821H | Connector cover | 82821-42090 |
| 82821Y | COUVERCLE, CONNECTEUR | 82814-42030 |
| 82823B | Terminal cover No. 3 | 82823-12120 |
| 82823S | BOUCHON, BORNE DEMARREUR | 82823-20100 · 82823-30120 · 82823-42020 |
| 82823T | BOUCHON, BORNE ALTERNATEUR | 82823-22050 · 82823-60040 |
| 82824 | Harness connector | 82824-33360 |
| 82930 | No. 1 condenser wire harness assembly | 82930-42010 |
| 82991 | Fuse repair line | 82991-42040 · 82991-42050 · 82991-42060 |
| G9221C | COUV., VARIATEUR, SUP. | G9221-33010 |
