Toyota RAV4 前盘式制动器卡钳和防尘罩 — Figure 4705

Toyota RAV4 EPC diagram 4705, 前盘式制动器卡钳和防尘罩, with 2 images and 25 PNC and OE references.

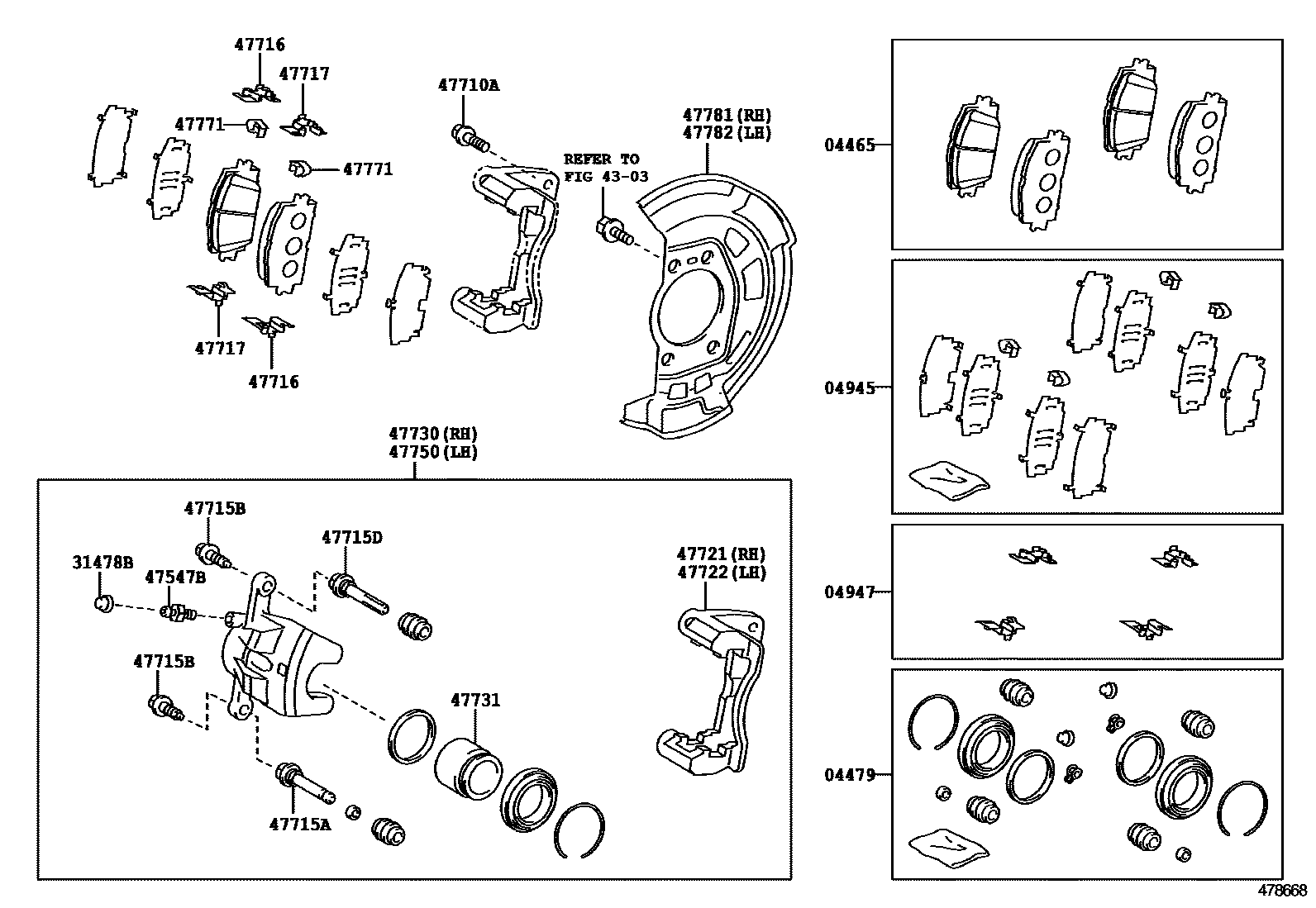

Toyota RAV4 前盘式制动器卡钳和防尘罩 EPC diagram — 478668
前盘式制动器卡钳和防尘罩 — 478668 (201212 – 999999)

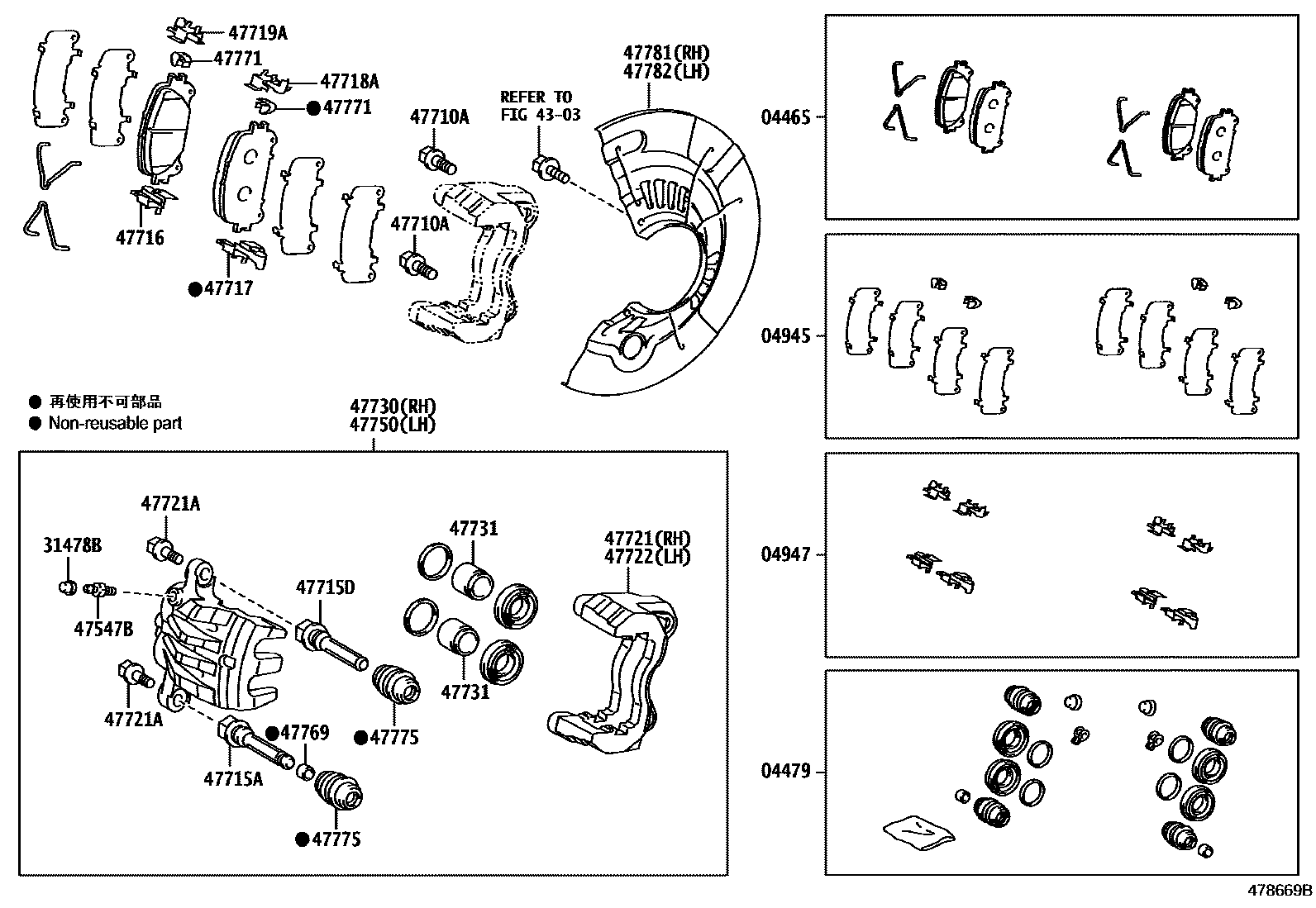

Toyota RAV4 前盘式制动器卡钳和防尘罩 EPC diagram — 478669B
前盘式制动器卡钳和防尘罩 — 478669B (201212 – 999999)

PNC and OE references

PNCPart nameOE numbers
04465Front disc brake pad assembly04465-42180 · 04465-42190 · 04465-48170
04479Front disc brake cylinder assembly04478-33100 · 04478-48150
04945Front silencer gasket assembly04945-42060 · 04945-48160
04947Front disc brake mounting kit04947-42050 · 04947-48080
31478BBleeder plug cap (for front disc brake)31478-30010
47547BBleed plug (for front disc brake)47547-12130 · 47547-20010
47710AHexagonal bolt (for front disc brake caliper)90105-12208
47715AFront disc brake cylinder sliding pin47714-48150 · 47715-12A10
47715BSlide bolt (for front disc brake cylinder)90105-08164
47715DNo. 2 front disc brake cylinder sliding pin47715-48150 · 47715-52190
47716Pad support plate No. 1 (for front disc brake)47716-48150 · 47716-52191
47717Pad support plate No. 2 (for front disc brake)47717-48150 · 47717-52191
47718ANo. 3 pad support plate (for front disc brake)47718-48150
47719ANo. 4 pad support plate (for front disc brake)47719-48150
47721Right front disc brake cylinder retainer47721-42091 · 47721-48150
47721ABolt (for front disc brake cylinder retainer)90015-AA602
47722Left front disc brake cylinder retainer47722-42091 · 47722-48140
47730Right front disc brake cylinder assembly47730-42091 · 47730-48150
47731Front disc brake piston47731-12A70 · 47731-48150
47750Left disc brake cylinder assembly47750-42091 · 47750-48110
47769No. 1 brake cylinder sliding sleeve (for front disc brake)47769-48150
47771No. 1 pad wear indicator plate47771-48150 · 47771-52191
47775Bushing boot (for front disc brake)47775-48150
47781Right front disc brake dust cover47781-42040 · 47781-42050
47782Left front disc brake dust cover47782-42040 · 47782-42050
