Toyota RAV4 变矩器、前油泵(CVT) — Figure 3402

Toyota RAV4 EPC diagram 3402, 变矩器、前油泵(CVT), with 2 images and 9 PNC and OE references.

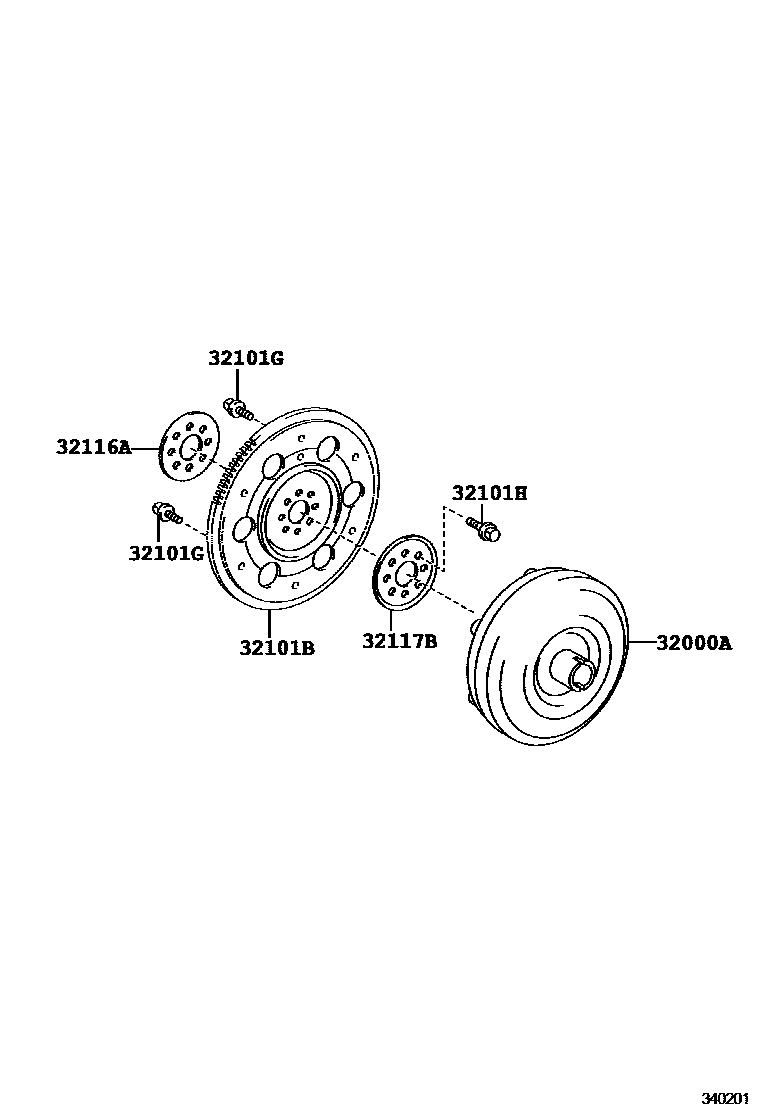

Toyota RAV4 变矩器、前油泵(CVT) EPC diagram — 340201
变矩器、前油泵(CVT) — 340201 (201212 – 999999)

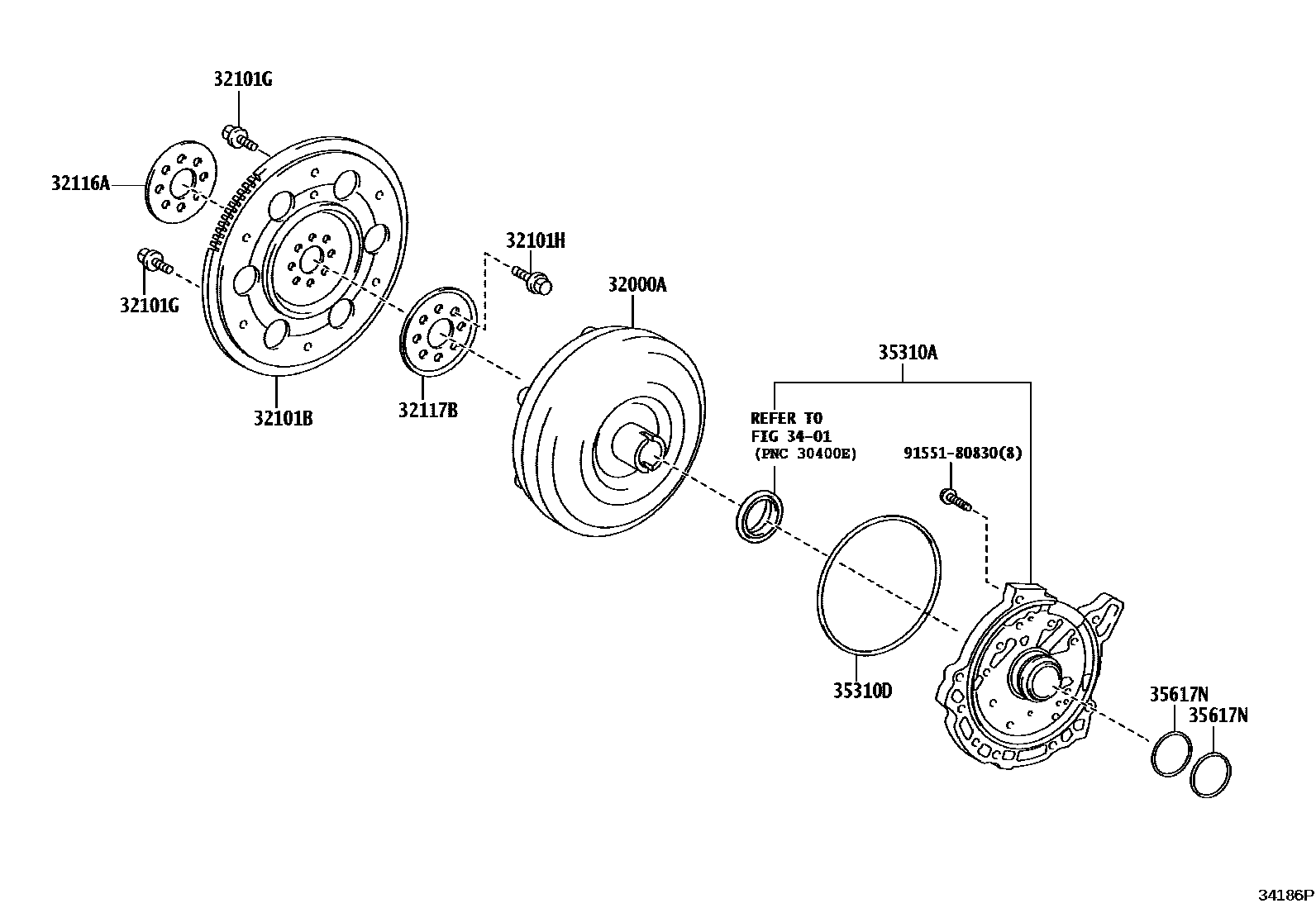

Toyota RAV4 变矩器、前油泵(CVT) EPC diagram — 34186P
变矩器、前油泵(CVT) — 34186P (201504 – 999999)

PNC and OE references

PNCPart nameOE numbers
32000ATorque converter assembly32000-28180 · 32000-28190 · 32000-28191
32101BTransmission plate and ring gear sub-assembly32101-28050
32101GBolts (for securing transmission plate and torque converter)90109-09001 · 90119-09025
32101HHexagonal bolts (used to fix the transmission plate)90105-10048
32116AFront transmission plate spacer32116-12030
32117BRear transmission plate spacer32117-12040
35310AFront oil pump assembly35310-28040 · 35310-28041
35310DO-ring (for front oil pump)35697-28010
35617NJOINT, ETANCH HUILE TAMBOUR EMB35617-28020
