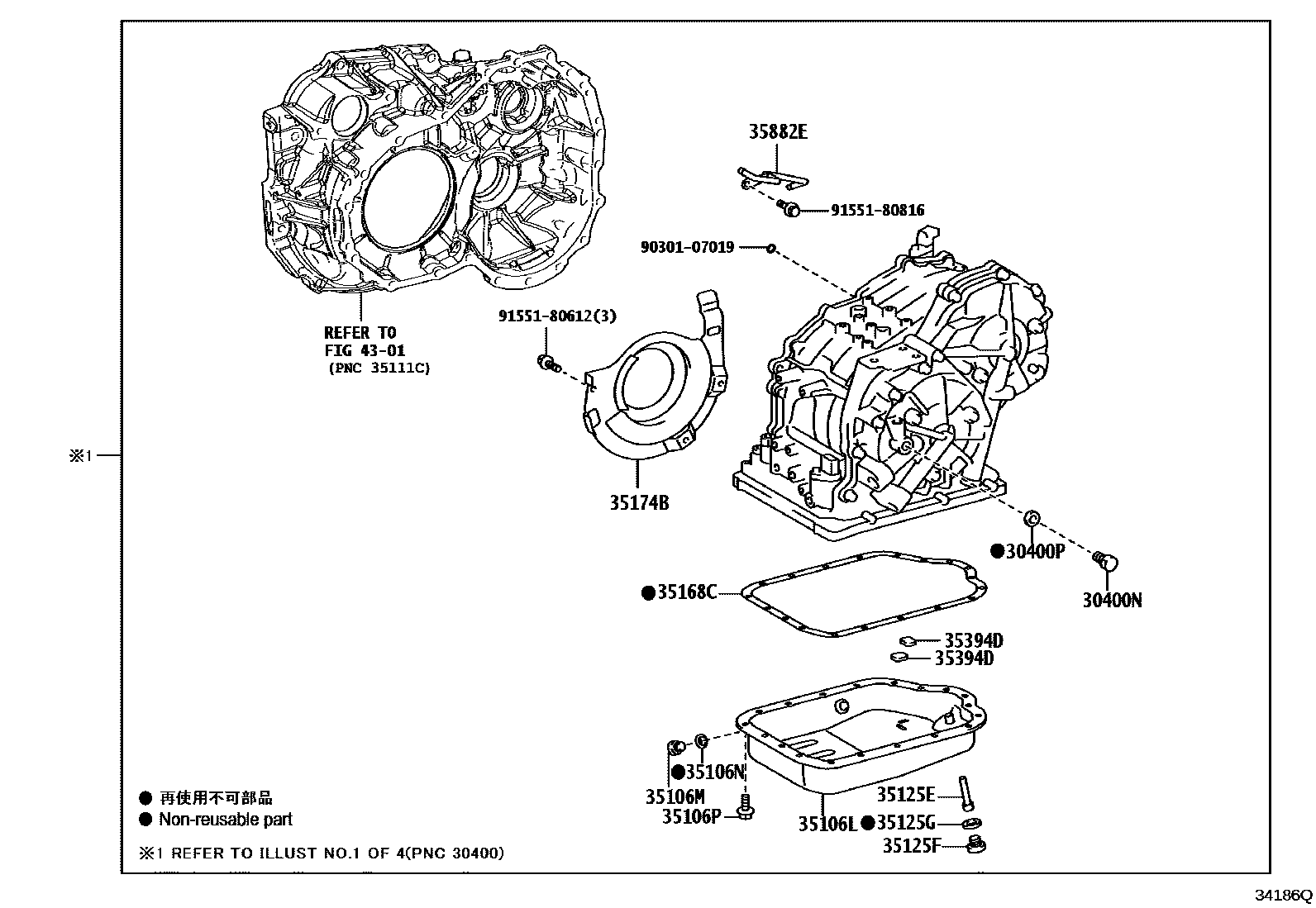

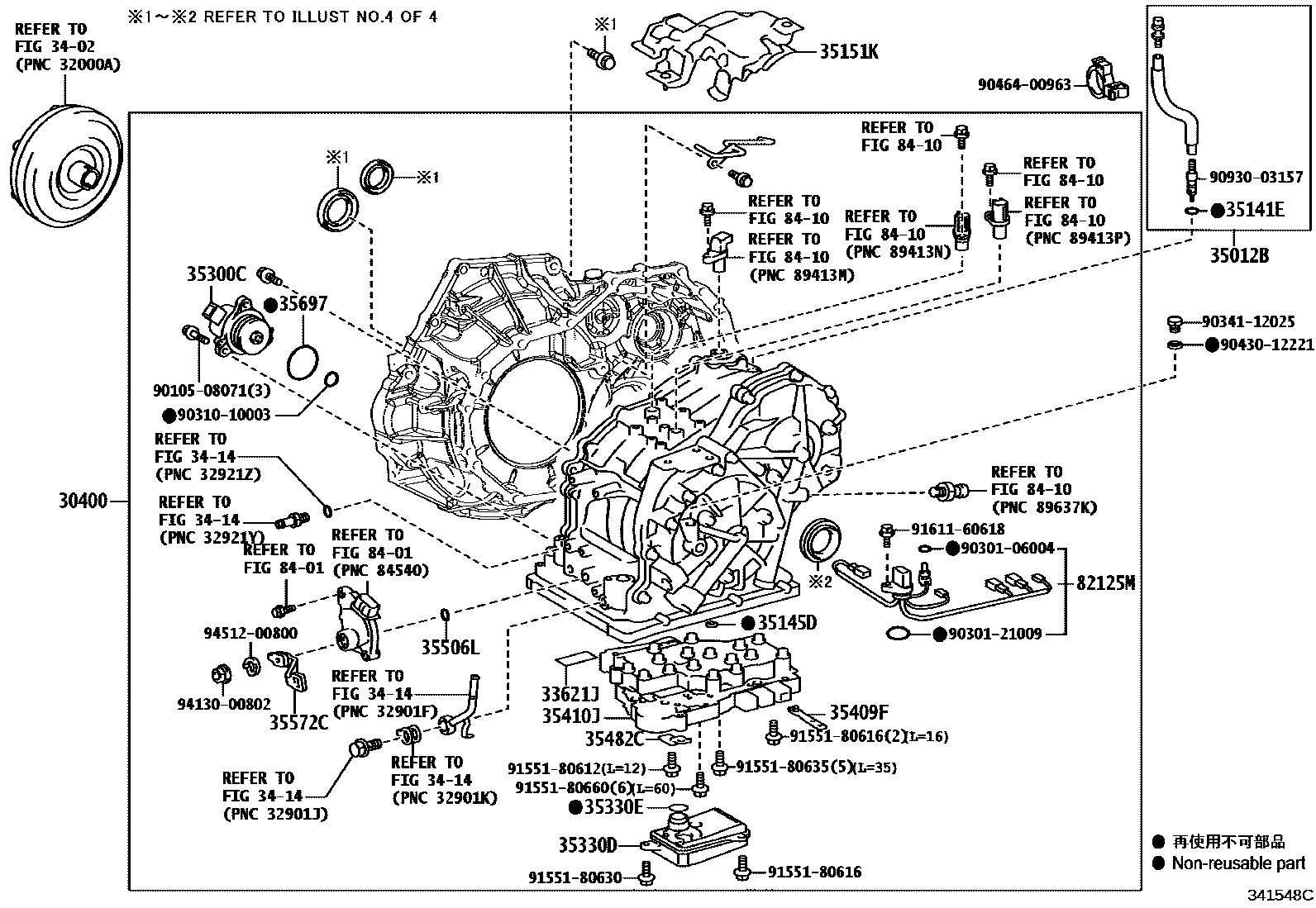

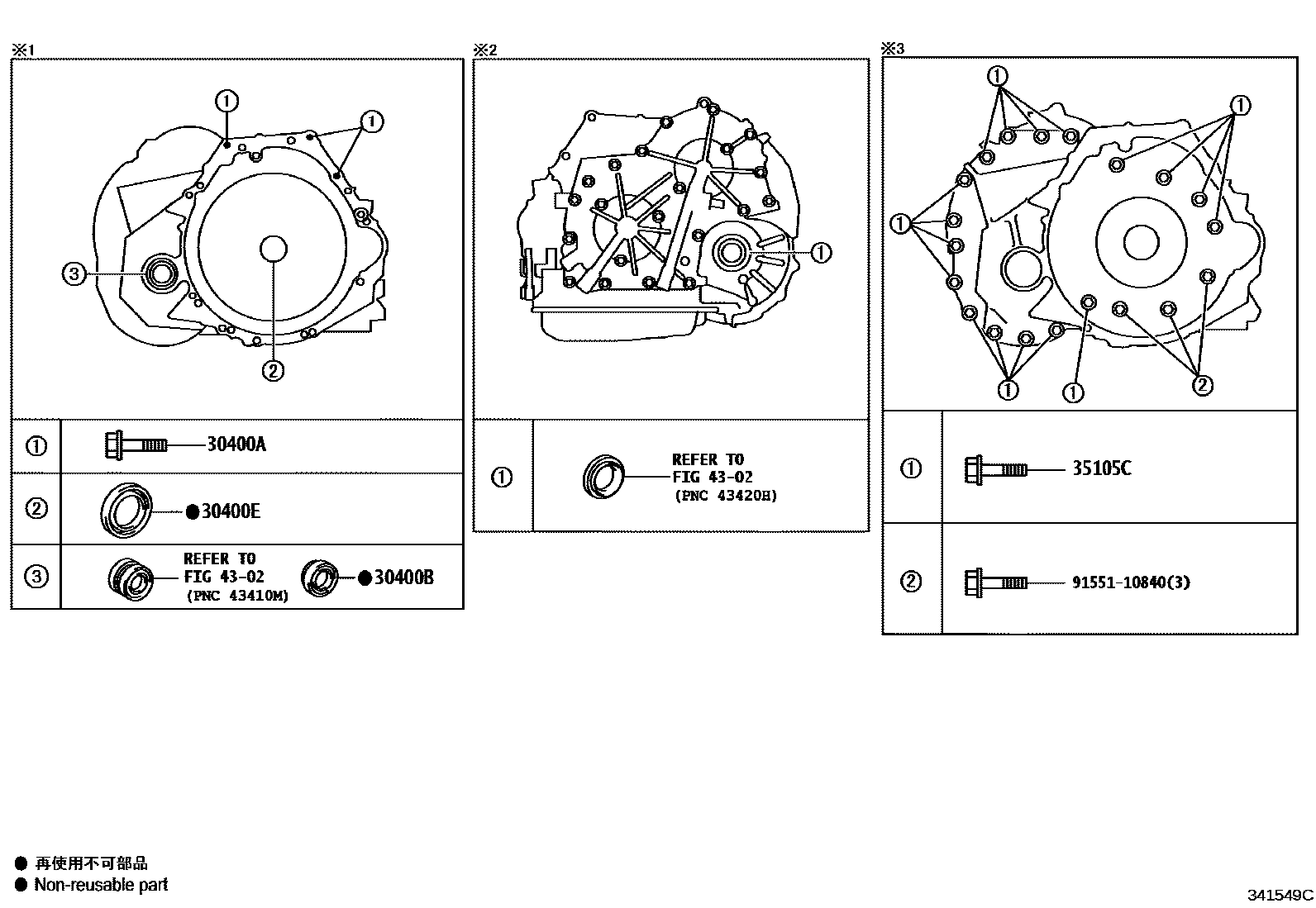

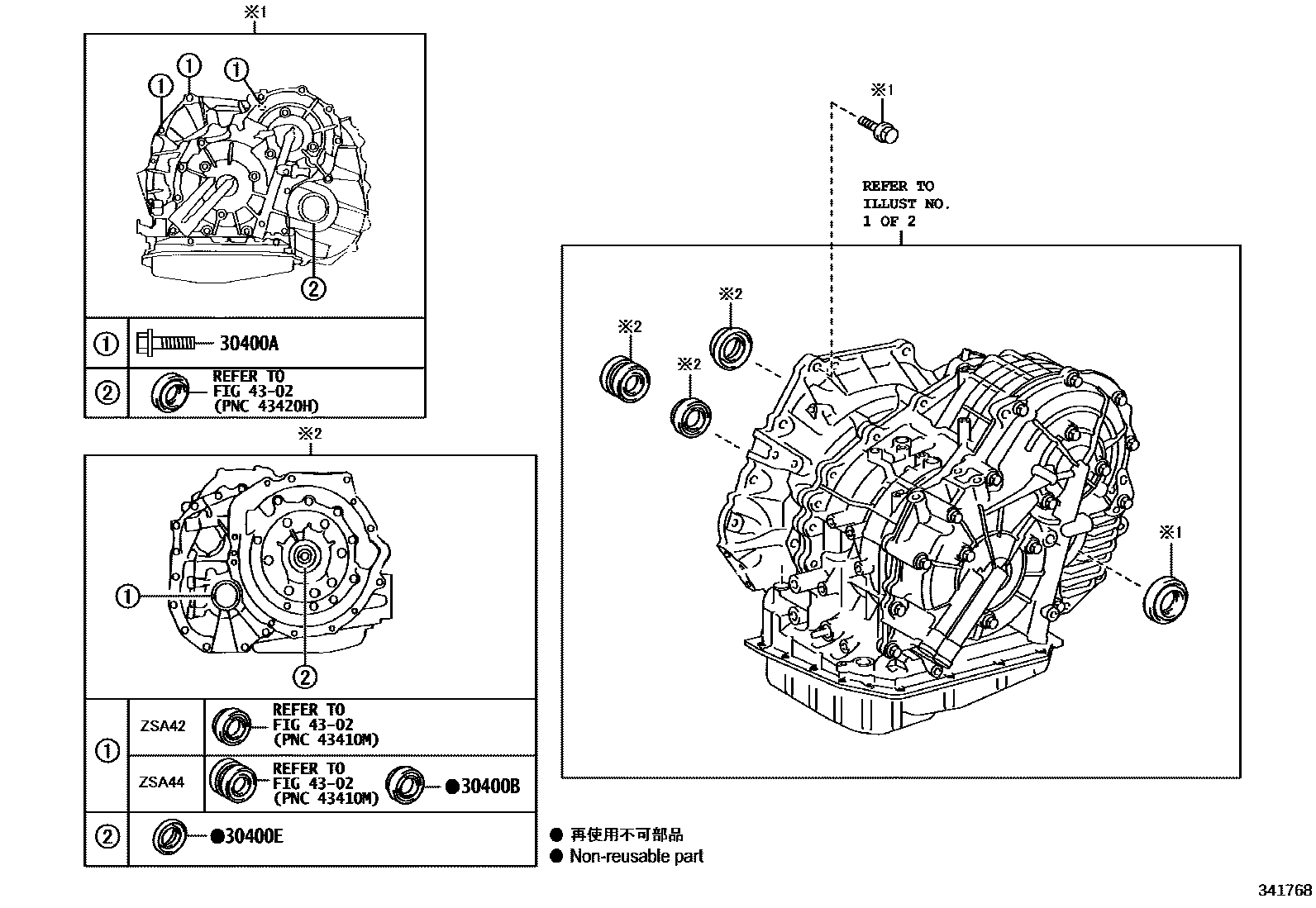

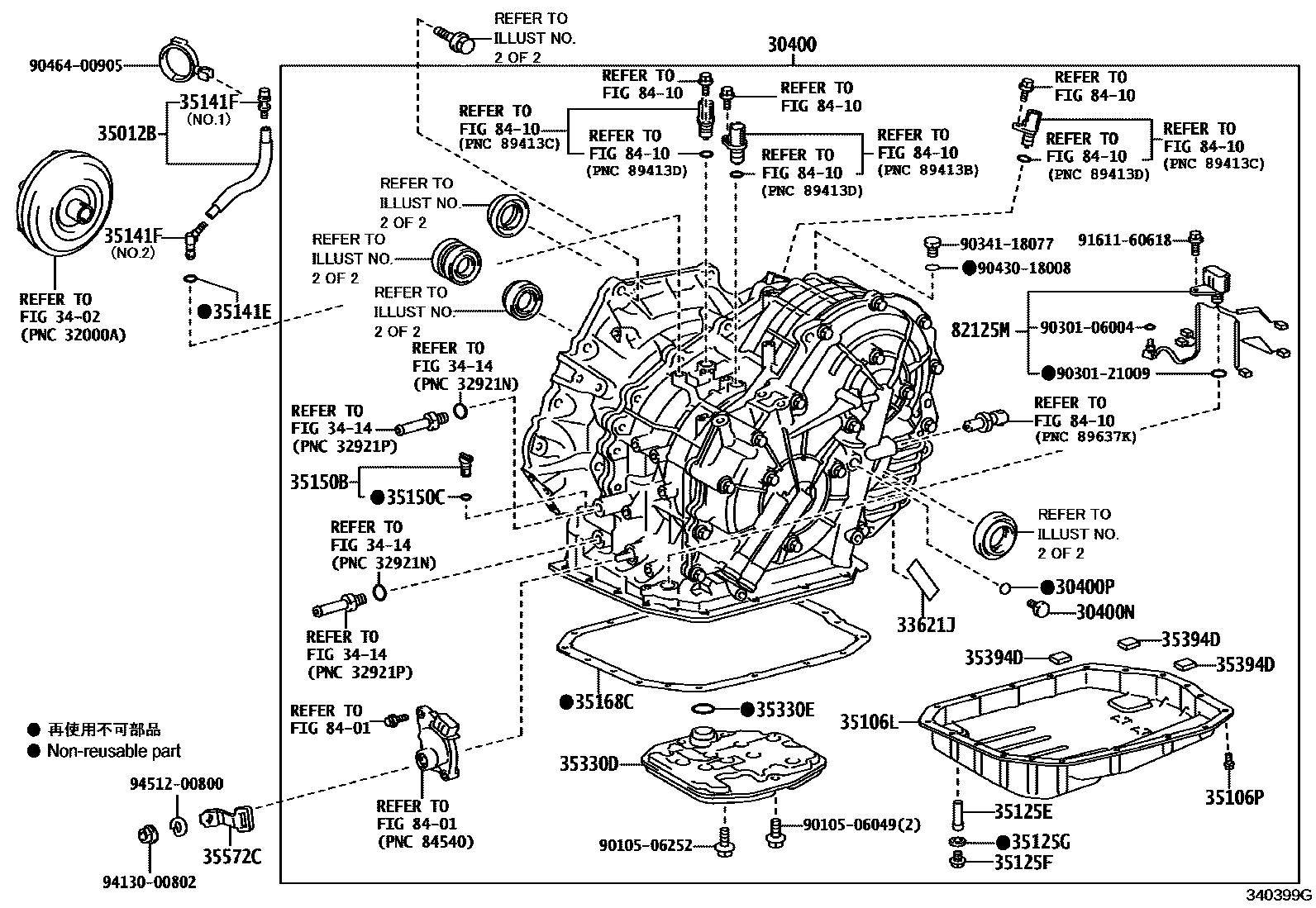

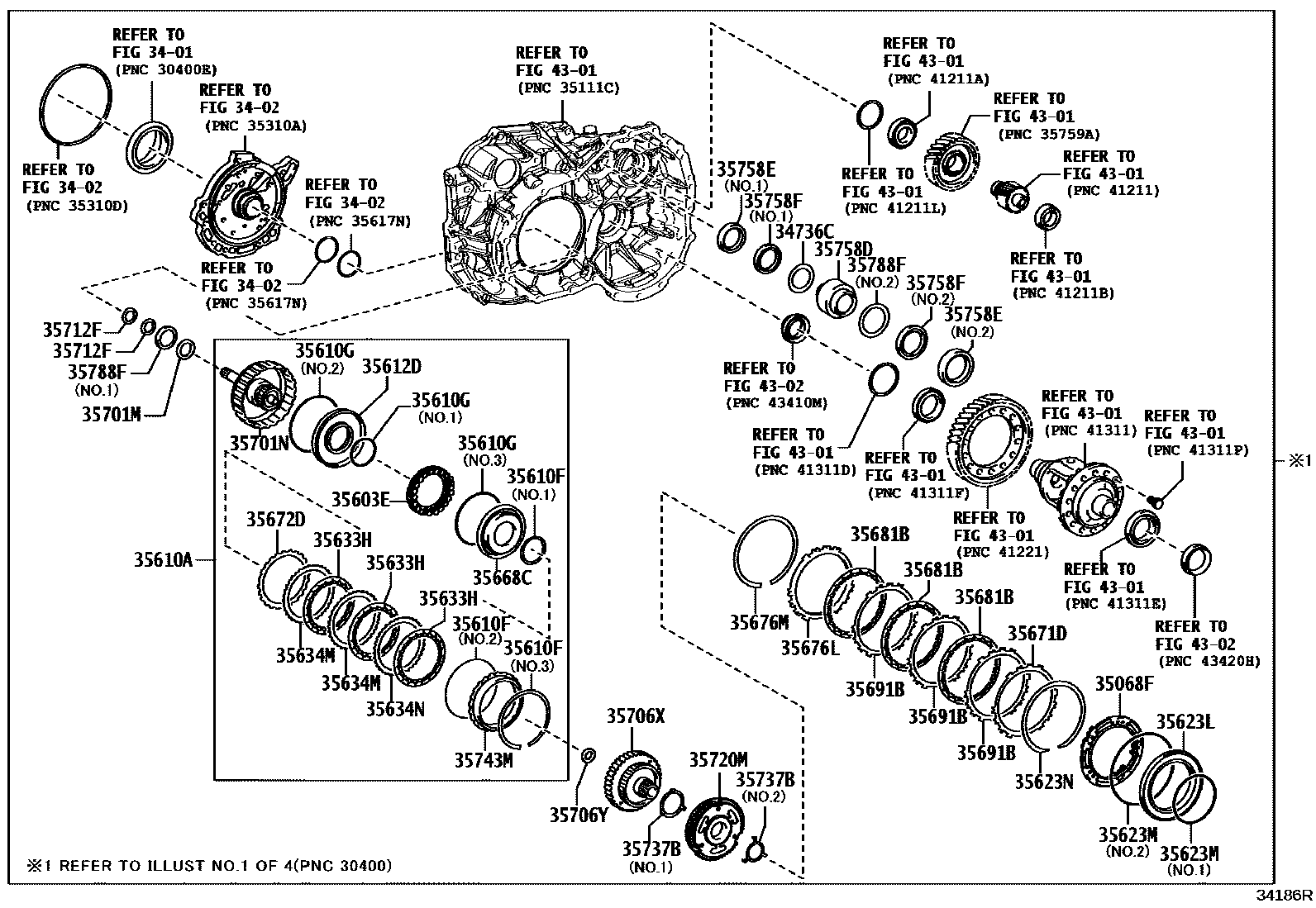

Toyota RAV4 传动桥总成(CVT) — Figure 3401
Toyota RAV4 EPC diagram 3401, 传动桥总成(CVT), with 6 images and 68 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 30400 | Continuously variable transmission axle assembly | 30400-42040 · 30400-42050 · 30400-48021 |
| 30400A | Bolts (for securing transaxle and engine) | 91512-61045 |
| 30400B | No. 1 T-type oil seal (for CVT) | 90311-49002 · 90311-55004 |
| 30400E | T-type oil seal (for CVT oil pump) | 90311-45027 |
| 30400N | BOUCHON, REMPLISSAGE(CVT) | 90341-18077 |
| 30400P | JOINT ETANCHEITE, BOUCHON REMPLISSAGE(CVT) | 90430-18008 |
| 33621J | Transaxle oil information label | 33621-28021 |
| 34736C | CAGE ROULEMENT BUTEE RAPPORT ULTRACOURT NO. 2 | 34736-44011 |
| 35012B | Transmission breather hose sub-assembly | 35012-28030 · 3510A-44012 |
| 35068F | SOUS-ENS. RESSORT, RETOUR FREIN INVERSE | 35068-28020 |
| 35105C | BOULON(POUR JEU DE LOGEMENT ET BOITIER DE BOITE-PONT) | 91551-10840 |
| 35106L | Transmission axle oil pan sub-assembly (CVT) | 35106-20031 · 35106-20032 · 35106-28100 |
| 35106M | Drain plug sub-assembly (CVT) | 90341-18016 |
| 35106N | Drain plug gasket (CVT) | 90430-01001 |
| 35106P | Bolts (for transaxle oil pan) | 90119-06173 |
| 35125E | TUYAU, TROP-PLEIN(CVT) | 35125-28170 · 35125-44070 · 35125-44071 |
| 35125F | BOUCHON, TROP-PLEIN(CVT) | 90341-12034 |
| 35125G | JOINT ETANCHEITE, BOUCHON TROP-PLEIN(CVT) | 90430-12008 |
| 35141E | O-ring (for breather plug) | 90301-06005 · 90301-06021 |
| 35141F | No. 1 vent plug (CVT) | 90930-03149 · 90930-03164 |
| 35145D | Transmission axle housing gasket | 35145-33010 |
| 35150B | gearbox plug assembly | 35150-48010 |
| 35150C | O-ring (for gearbox plug) | 90301-09173 |
| 35151K | COUVERCLE, CARTER DE BOITE DE VITESSES AUTOMATIQUE | 35151-48070 |
| 35168C | Transaxle oil pan gasket (CVT) | 35168-20010 · 35168-28020 |
| 35174B | PLAQUE, VERROU DU RESERVOIR D'HUILE | 35174-28040 |
| 35300C | ENSEMBLE POMPE, HUILE AVEC MOTEUR | 35300-28030 |
| 35330D | ENSEMBLE CREPINE | 35330-0W090 · 35330-28020 |
| 35330E | JOINT, TORIQUE (POUR CREPINE) | 90301-24013 |
| 35394D | Oil filter magnet (CVT) | 35394-30011 |
| 35409F | SOUS-ENSEMBLE RESSORT, A CLIQUET MANUEL | 35409-44010 |
| 35410J | Transmission valve body assembly | 35410-28481 |
| 35482C | PINCE, CAPTEUR DE TEMPERATURE | 35482-73010 |
| 35506L | JOINT D'HUILE (POUR ARBRE DE CULBUTEUR MANUEL) | 90311-12001 |
| 35572C | transmission control lever | 35572-28130 · 35572-42030 |
| 35603E | SOUS-ENSEMBLE RESSORT, DE RAPPEL DE FOURCHETTE AVANT | 35603-28010 |
| 35610A | ENSEMBLE ENBRAYAGE, A DISQUES MULTIPLES AVANT | 35610-28080 |
| 35610F | ANNEAU, ELASTIQUE(POUR EMBRAYAGE A DISQUES MULTIPLES AVANT) | 90520-48011 · 90520-99091 · 90520-99092 |
| 35610G | JOINT, TORIQUE (POUR EMBRAYAGE A DISQUES MULTIPLES AVANT) | 90301-56007 · 90301-99110 · 90301-99199 |
| 35612D | PISTON, EMBRAYAGE AVANT | 35612-28020 |
| 35623L | PISTON, FREIN INVERSE | 35623-28040 |
| 35623M | JOINT, TORIQUE (POUR PISTON DE FREIN INVERSE) | 90301-99084 · 90301-99126 |
| 35623N | ANNEAU, ELASTIQUE (POUR PISTON DE FREIN INVERSE) | 90520-99060 |
| 35633H | EMBRAYAGE A DISQUE (POUR EMBRAYAGE A DISQUES MULTIPLES AV.) | 35633-28020 |
| 35634M | EMBRAYAGE A DISQUE, NO.1(PR EMBRAYAGE A DISQUES MULTI. AV.) | 35634-28020 |
| 35634N | PLAQUE, EMBRAYAGE, NO.2(POUR EMBRAYAGE MULTIDISQUE AV) | 35634-28020 · 35634-28040 · 35634-28050 |
| 35668C | BALANCIER, EMBRAYAGE, NO.1 | 35668-28010 |
| 35671D | PLAQUE, COUSSIN DE FREIN | 35671-28010 |
| 35672D | PLAQUE, COUSSIN D'EMBRAYAGE | 35672-28010 |
| 35676L | BRIDE, FREIN | 35676-28150 |
| 35676M | ANNEAU, ELASTIQUE (POUR BRIDE DE FREIN) | 90520-99061 |
| 35681B | DISQUE, FREIN, NO.1 | 35681-28020 |
| 35691B | PLAQUE, FREIN, NO.1 | 35691-28020 |
| 35697 | ANNEAU, JOINT ETANCHE A L'HUILE DE BOITE-PONT | 35697-28020 |
| 35701M | PALIER, DE BUTEE AIGUILLE (POUR ARBRE D'ENTREE) | 90374-26006 |
| 35701N | SOUS-ENS. D'ARBRE PRIMAIRE | 35701-28030 |
| 35706X | SOUS-ENS., ROUE SOLAIRE PLANETAIRE | 35706-28010 |
| 35706Y | ROULEMENT AIGUILLES BUTEE (P. PIGNON CENTRAL PLANETAIRE) | 90374-17001 |
| 35712F | BAGUE, JOINT D'HUILE DE L'ARBRE D'ENTREE | 35712-32010 |
| 35720M | ENSEMBLE ENGRENAGE, PLANETAIRE | 35720-28060 |
| 35737B | RONDELLE DE BUTEE DE PLATINE PLANETAIRE | 35737-28030 · 35737-28040 |
| 35743M | COURONNE DENTURE INTERNE PLANETAIRE | 35743-44010 |
| 35758D | ENGRENAGE, COMMANDE DEMULTIPLICATION | 35758-44011 |
| 35758E | ROULE., ROULEAU CYLIND. (POUR ENG. D'ENTRAINEMENT DE RED.) | 90365-42005 · 90365-55002 |
| 35758F | ROULE., ROULEAU A AIG. D'ORIENT. (POUR ENG. D'ENTR. DE RED.) | 90374-42015 · 90374-55001 |
| 35788F | thrust bearing race | 35789-63010 · 35789-63020 · 35789-63031 |
| 35882E | TUBE, D'APPLICATION DE LUBRIFIANT ENGRENAGE DIFFERENTIEL | 35882-28030 |
| 82125M | Transmission wiring harness | 82125-44020 · 82125-48030 · 82125-48031 |
