Toyota RAV4 暖风和空调系统 - 水管 — Figure 8716

Toyota RAV4 EPC diagram 8716, 暖风和空调系统 - 水管, with 3 images and 2 PNC and OE references.

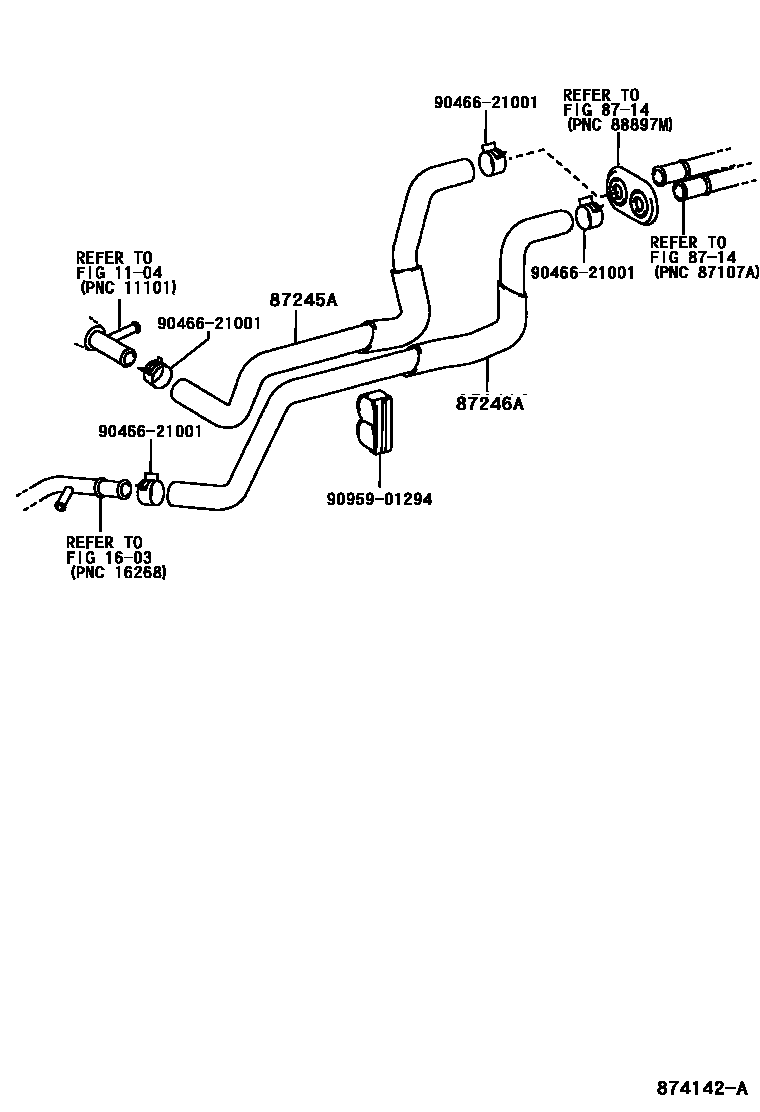

Toyota RAV4 暖风和空调系统 - 水管 EPC diagram — 874142A — 暖风和空调系统 - 水管 — 874142A (200008 – 200307)

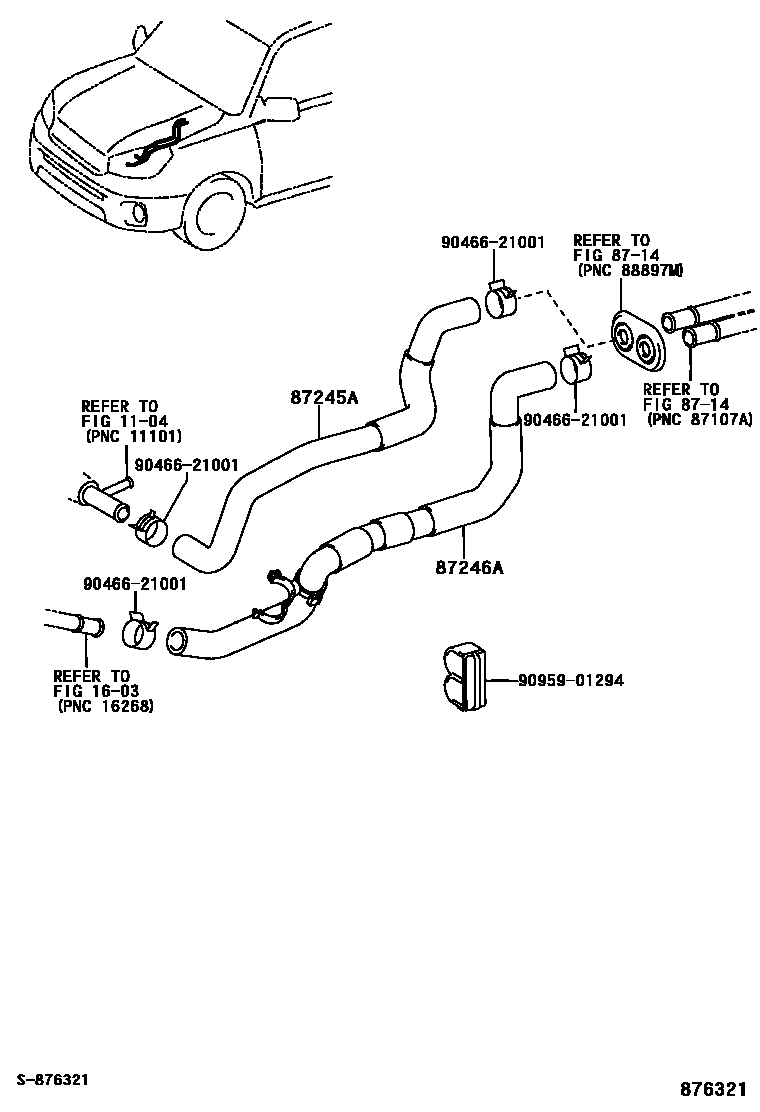

Toyota RAV4 暖风和空调系统 - 水管 EPC diagram — 876321 — 暖风和空调系统 - 水管 — 876321 (200307 – 999999)

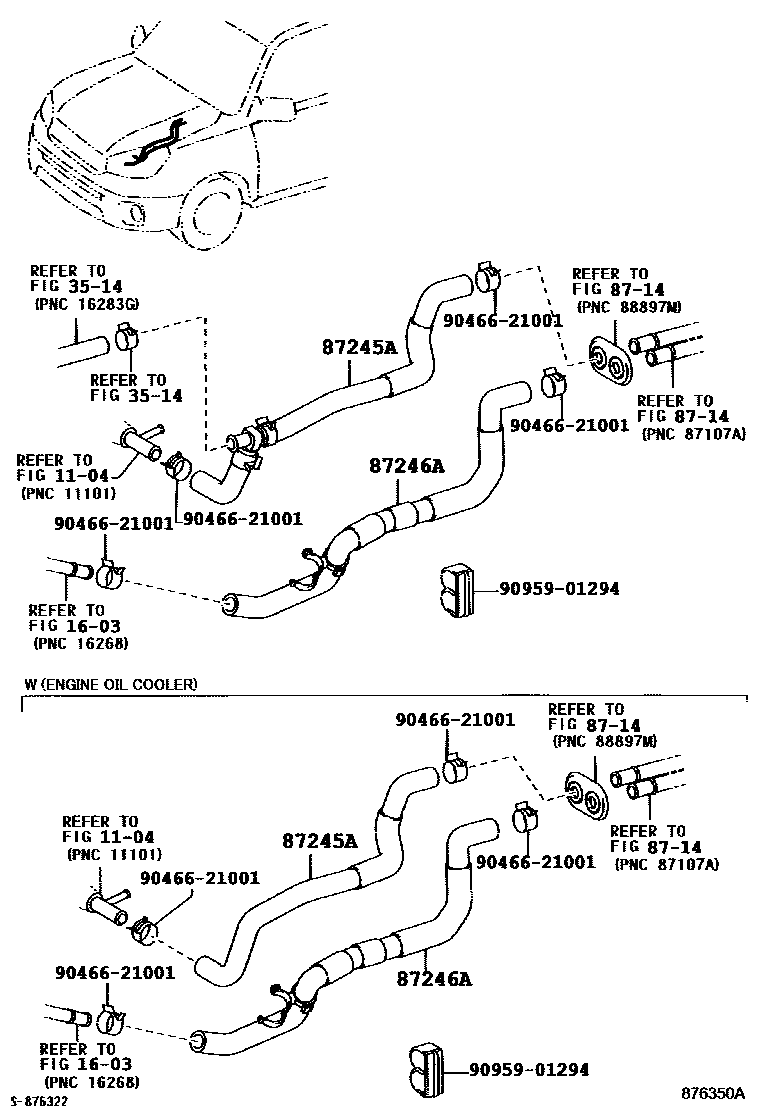

Toyota RAV4 暖风和空调系统 - 水管 EPC diagram — 876350A — 暖风和空调系统 - 水管 — 876350A (200307 – 999999)

PNC and OE references

PNC	Part name	OE numbers
87245A	Heater water inlet hose A	87209-42020 · 87245-42190 · 87245-42270
87246A	Heater outlet hose A	87209-42030 · 87245-42200
