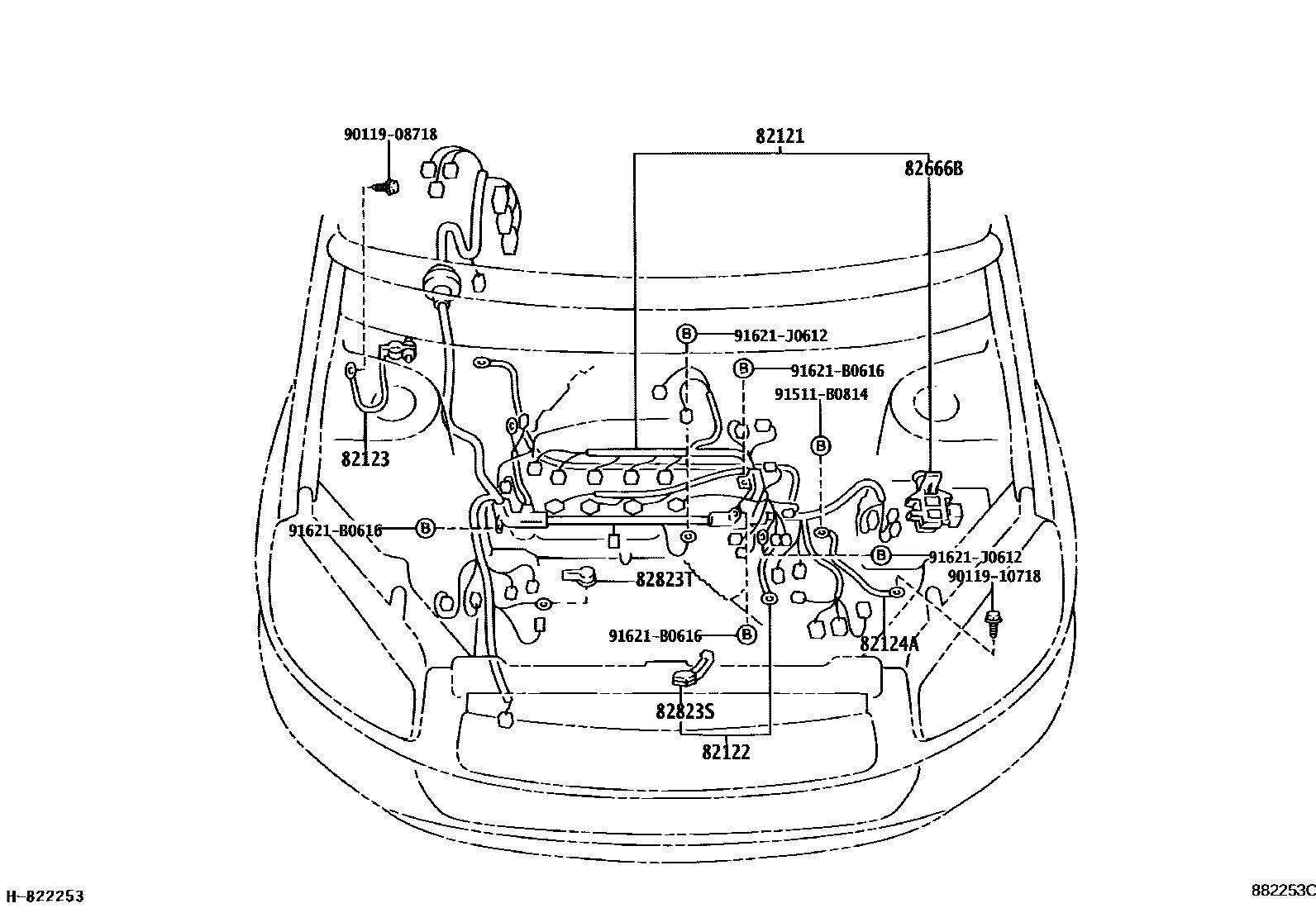

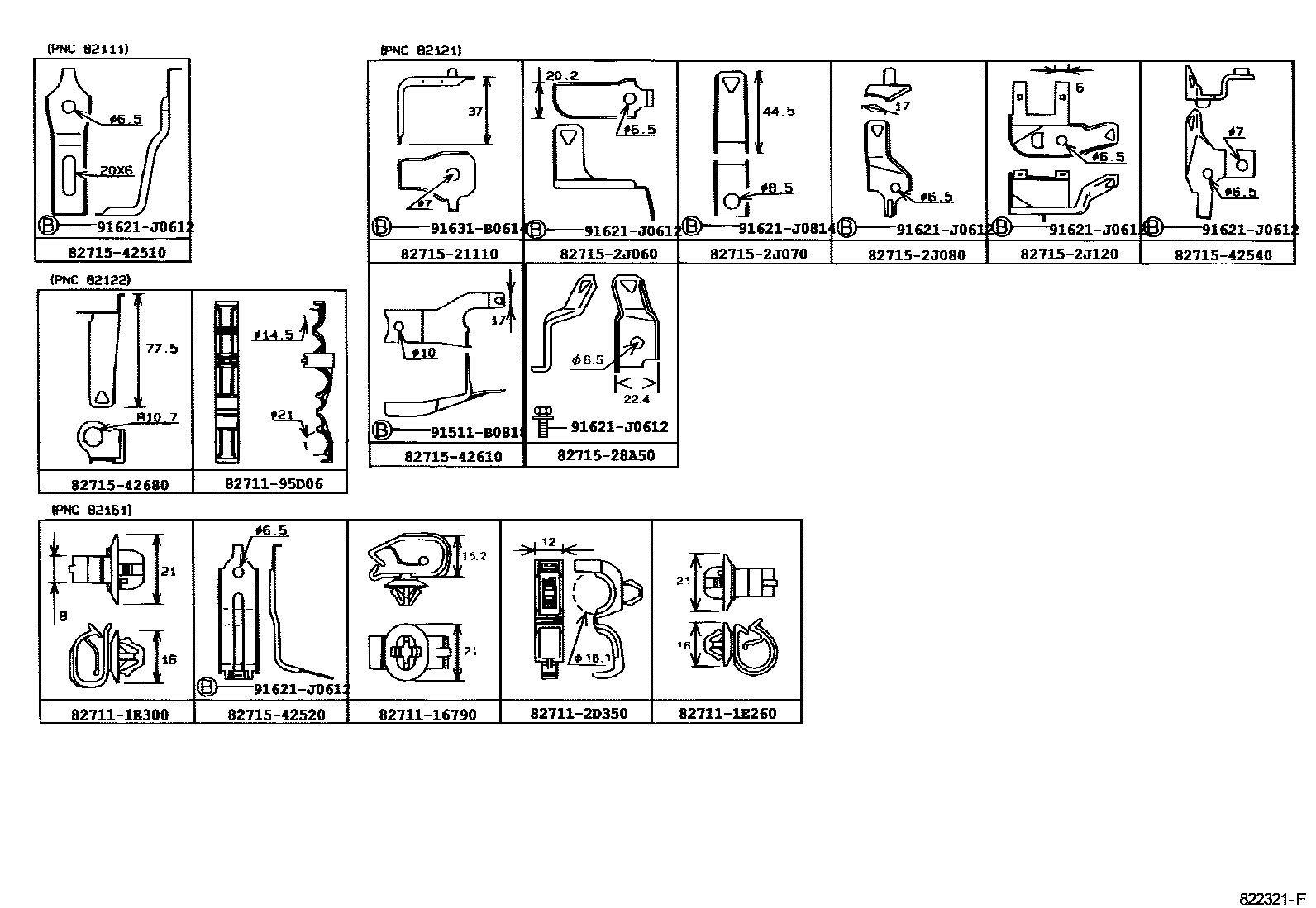

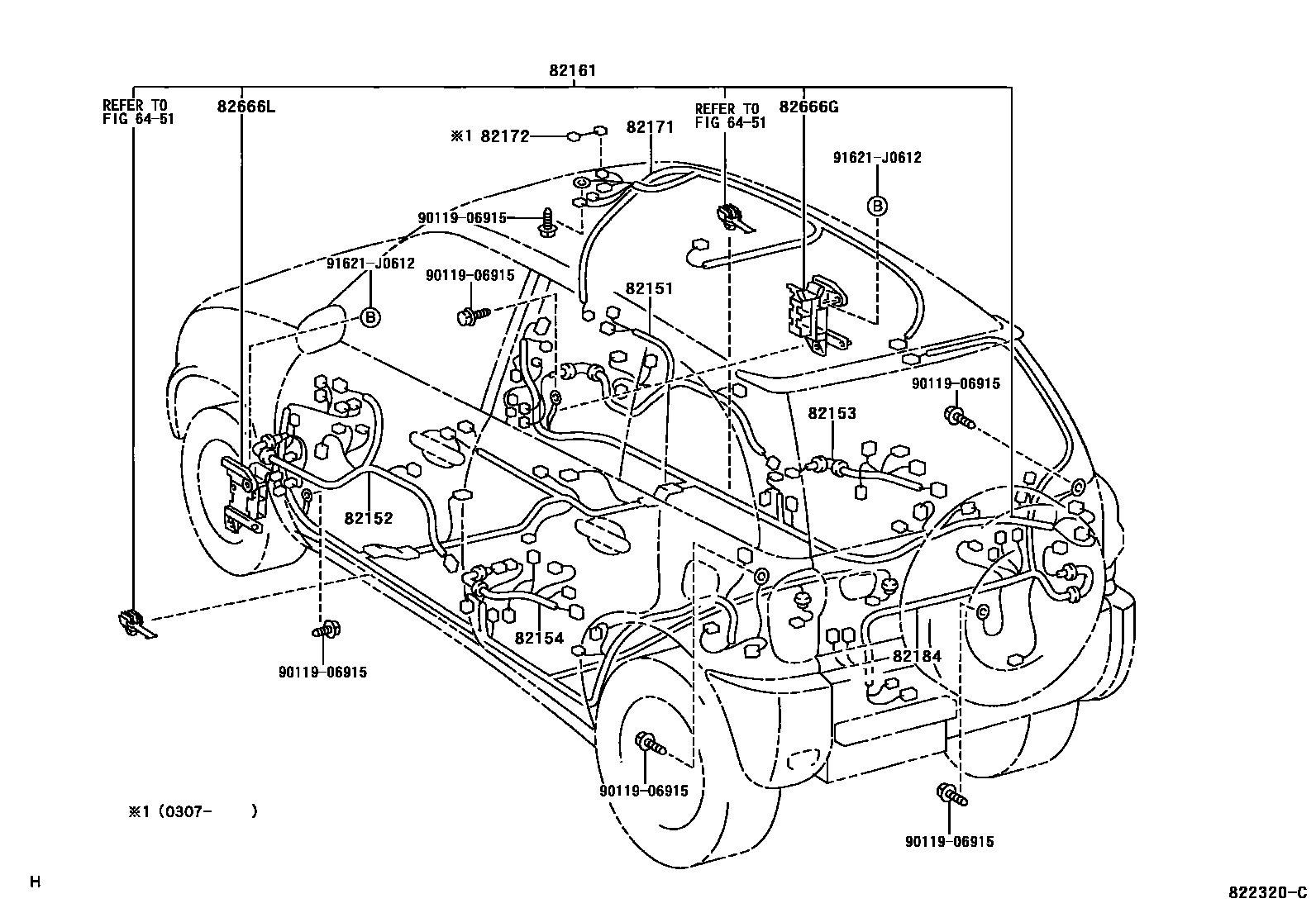

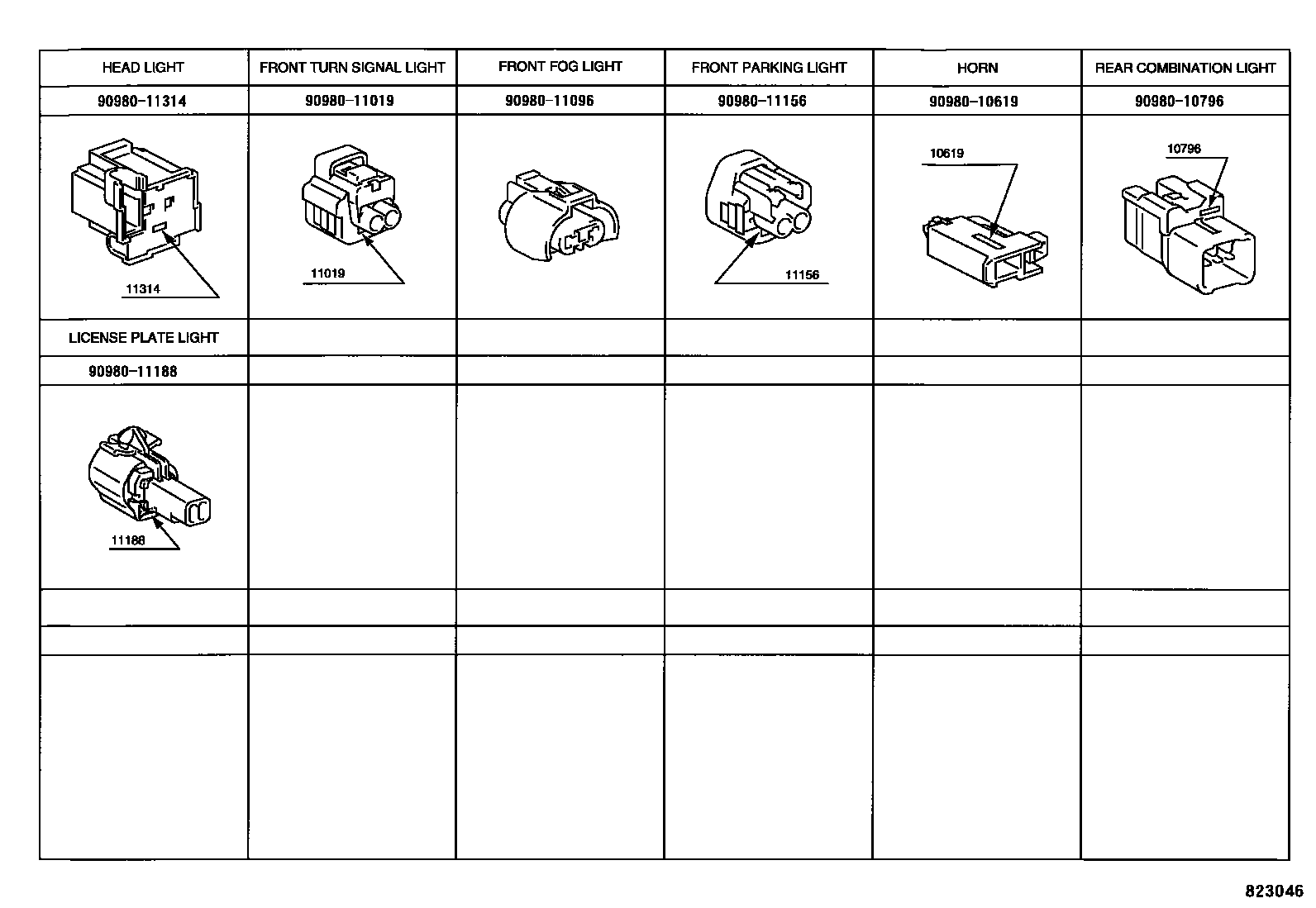

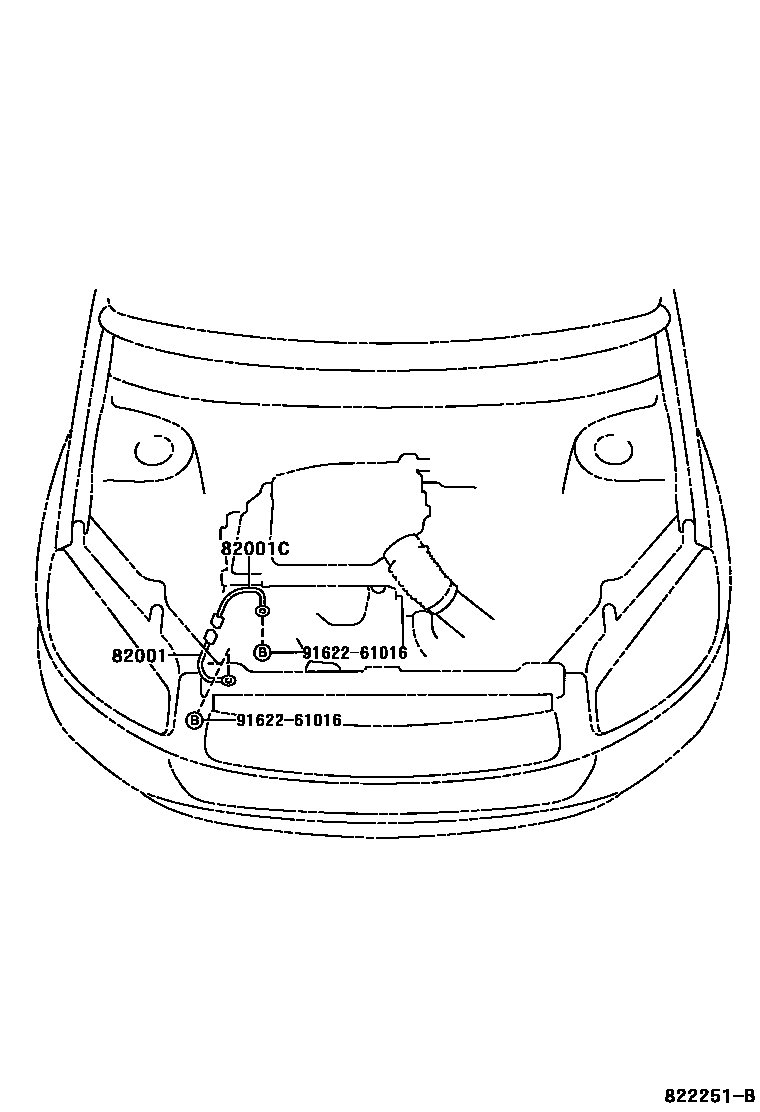

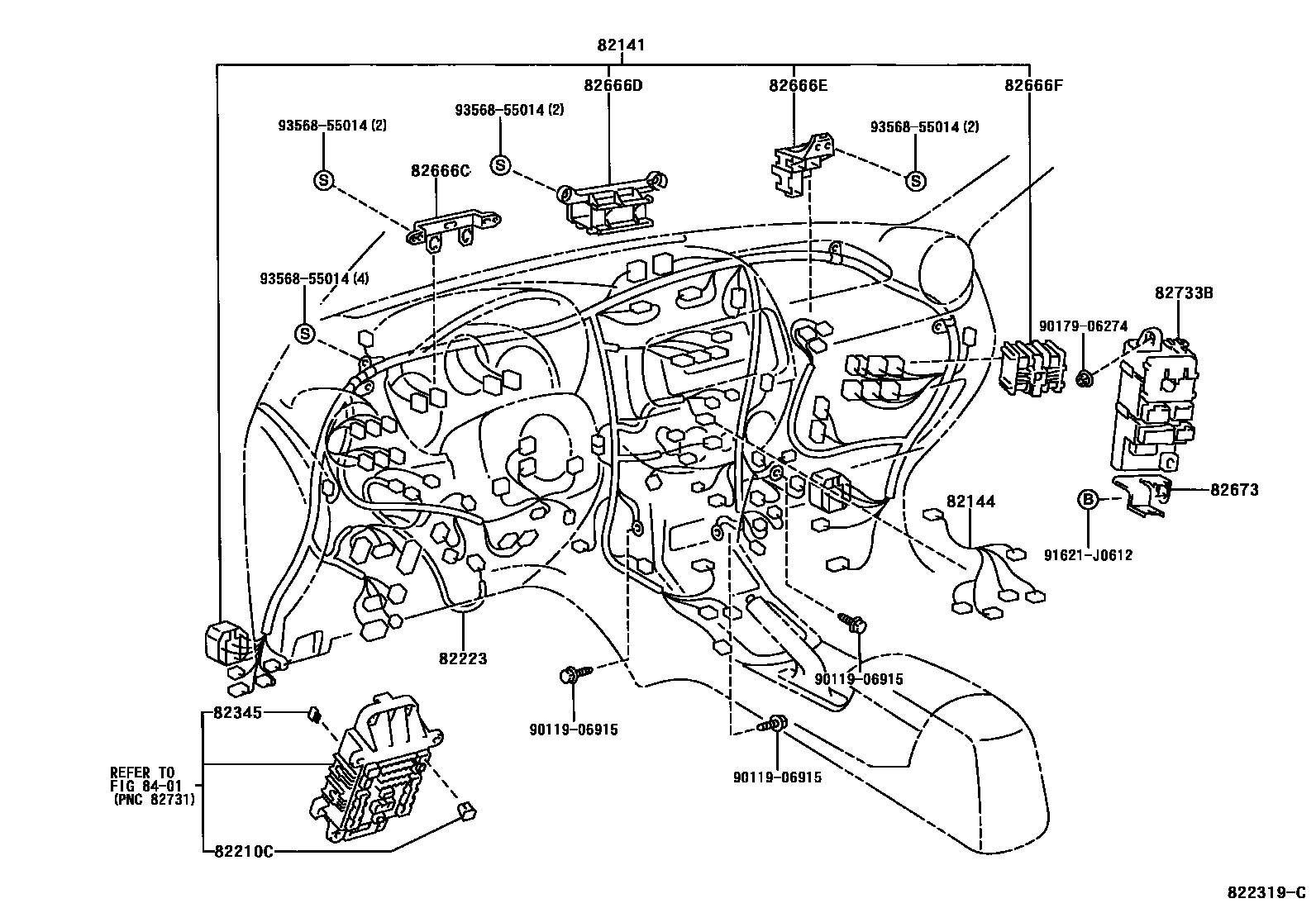

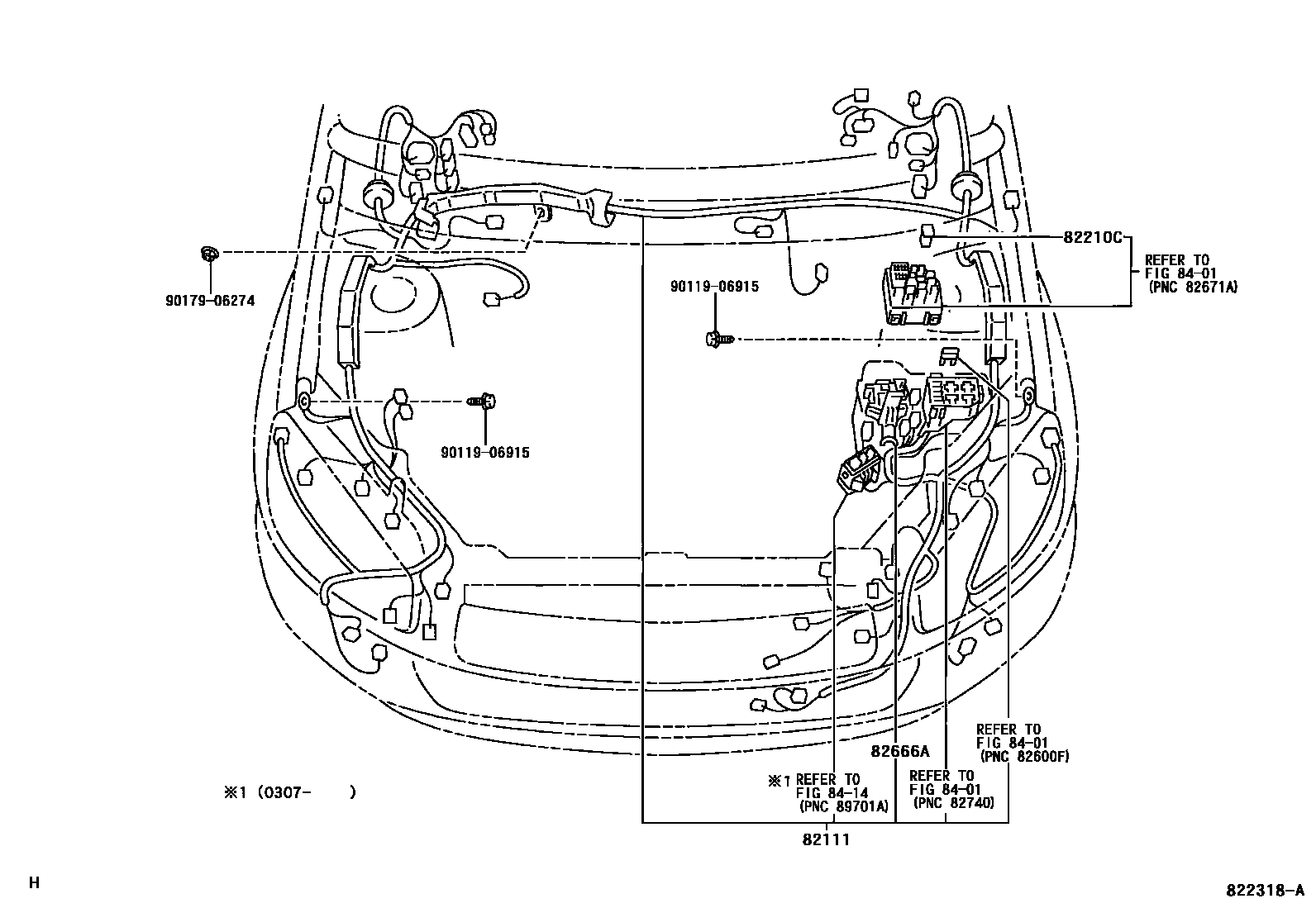

Toyota RAV4 线束和卡夹 — Figure 8202
Toyota RAV4 EPC diagram 8202, 线束和卡夹, with 7 images and 32 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 82001 | Connection cable No. 1 | 90980-07205 |
| 82001C | Connection cable No. 2 | 90980-07315 |
| 82111 | Engine room main wiring harness | 82111-42B60 · 82111-42B61 · 82111-42B80 · 82111-42B81 · 82111-42B90 · 82111-42B91 · 82111-42C00 · 82111-42C01 · 82111-42C10 · 82111-42C11 · 82111-4A171 · 82111-4A181 · 82111-4A191 · 82111-4A201 · 82111-4A211 · 82111-4A221 · 82111-4A231 · 82111-4A241 |
| 82121 | Engine wiring harness | 82121-42690 · 82121-42700 · 82121-42850 · 82121-42860 |
| 82122 | Engine No. 2 wiring harness | 82122-42030 · 82122-42031 |
| 82123 | Engine No. 3 wiring harness | 82123-42090 |
| 82124A | Engine No. 5 wiring harness | 82124-42040 |
| 82141 | Dashboard wiring harness | 82141-42C70 · 82141-42C71 · 82141-42C72 · 82141-42C80 · 82141-42C81 · 82141-42C82 · 82141-42C90 · 82141-42C91 · 82141-42C92 · 82141-42D00 · 82141-42D01 · 82141-42D02 · 82141-42D10 · 82141-42D11 · 82141-42D12 · 82141-42D20 · 82141-42D21 · 82141-42D22 · 82141-42D30 · 82141-42D31 · 82141-42D32 · 82141-42D40 · 82141-42D41 · 82141-42D42 · 82141-4B010 · 82141-4B020 · 82141-4B030 · 82141-4B040 |
| 82144 | Instrument panel wiring harness No. 4 | 82144-42020 · 82144-42021 |
| 82151 | Right front door wiring harness | 82151-42410 · 82151-42490 · 82151-42510 · 82151-42520 · 82151-42720 · 82151-42740 · 82151-42830 · 82151-42840 |
| 82152 | Left front door wiring harness | 82151-42410 · 82152-42440 · 82152-42460 · 82152-42470 · 82152-42630 · 82152-42640 · 82152-42730 · 82152-42740 |
| 82153 | Rear door wiring harness No. 1 | 82153-42030 · 82153-42040 · 82153-42050 · 82153-42051 · 82153-42080 · 82153-42090 |
| 82154 | Rear door wiring harness No. 2 | 82153-42030 · 82153-42040 · 82153-42050 · 82153-42051 · 82153-42080 · 82153-42090 |
| 82161 | floor wiring harness | 82161-42730 · 82161-42740 · 82161-42750 · 82161-42760 · 82161-42770 · 82161-42780 · 82161-42A70 · 82161-42A71 · 82161-42A80 · 82161-42A90 · 82161-42B00 · 82161-42B10 · 82161-42B11 · 82161-42B20 · 82161-42B21 · 82161-42B30 · 82161-42B31 · 82161-42B40 · 82161-42B41 |
| 82171 | Roof No. 1 wiring harness | 82171-42260 · 82171-42270 · 82171-42360 · 82171-42370 · 82171-42380 |
| 82172 | Roof No. 2 wiring harness | 82172-42010 |
| 82184 | Rear door No. 1 wiring harness | 82184-42200 |
| 82210C | fuse | 90982-08280 · 90982-08281 · 90982-08282 |
| 82223 | switch harness | 82223-42030 · 82223-42050 · 82223-42051 · 82223-42060 |
| 82345 | diode | 82345-32020 |
| 82666A | Connector holder No. 2 | 82666-42090 |
| 82666B | No. 3 connector holder | 82666-42100 |
| 82666C | No. 4 connector holder | 82666-42030 |
| 82666D | No. 5 connector holder | 82666-42060 |
| 82666E | No. 6 connector holder | 82666-42080 · 82666-42150 |
| 82666F | No. 7 connector holder | 82666-42110 |
| 82666G | No. 8 connector holder | 82666-42040 · 82666-42120 |
| 82666L | No. 9 connector holder | 82666-42050 · 82666-42130 |
| 82673 | Junction box bracket | 82673-42080 |
| 82733B | Passenger side junction box | 82733-42090 · 82733-42091 · 82733-42110 · 82733-42111 |
| 82823S | BOUCHON, BORNE DEMARREUR | 82823-42010 |
| 82823T | BOUCHON, BORNE ALTERNATEUR | 82823-22050 |
