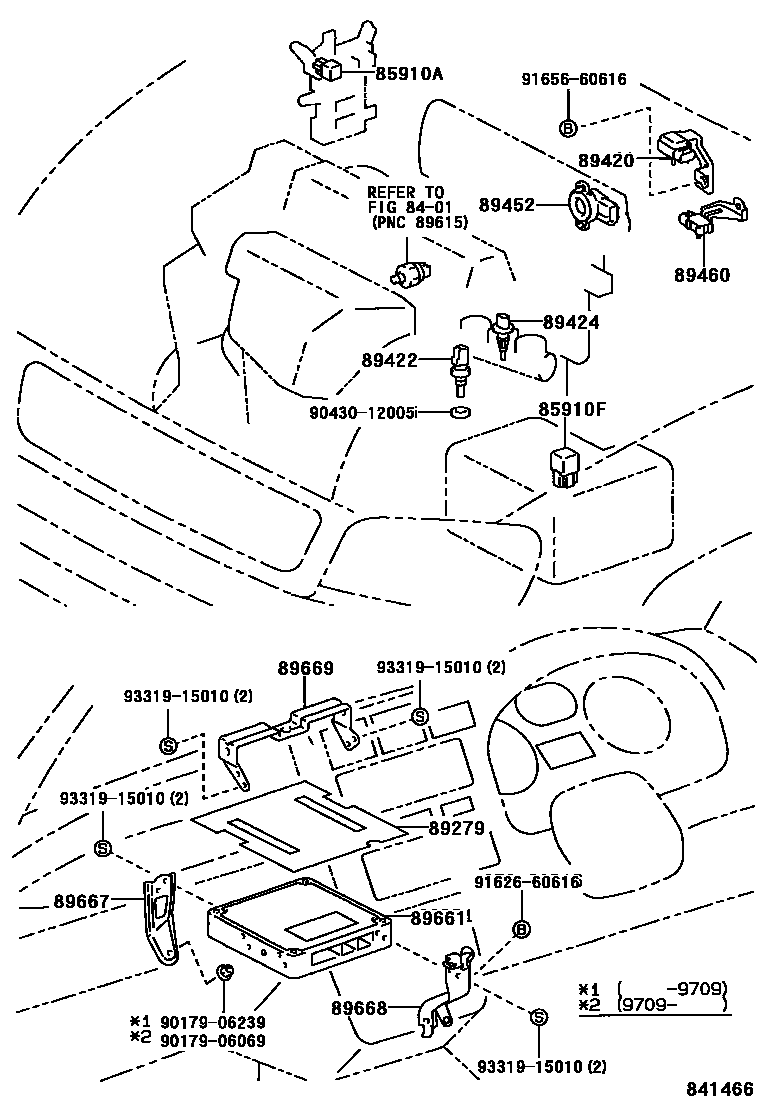

Toyota RAV4 电子燃油喷射系统 — Figure 8404
Toyota RAV4 EPC diagram 8404, 电子燃油喷射系统, with 1 images and 12 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 85910A | Circuit breaking relay assembly (for EFI) | 90987-02009 · 90987-02012 |
| 85910F | ECU relay (for EFI) | 90987-02009 |
| 89279 | Engine control ECU cover | 89279-42010 |
| 89420 | Vacuum sensor assembly | 89420-0W030 · 89420-0W050 · 89420-42010 |
| 89422 | Water temperature sensor (for E.F.I.) | 89422-35010 |
| 89424 | Intake air temperature sensor (for E.F.I.) | 89424-12010 |
| 89452 | Throttle position sensor (for E.F.I.) | 89452-20130 · 89452-22090 |
| 89460 | Steam pressure sensor assembly | 89460-42010 · 89460-42020 |
| 89661 | Engine control ECU | 89661-42110 · 89661-42120 · 89661-42130 · 89661-42140 · 89661-42230 · 89661-42231 · 89661-42240 · 89661-42241 · 89661-42250 · 89661-42251 · 89661-42260 · 89661-42261 · 89661-42360 · 89661-42361 · 89661-42370 · 89661-42371 · 89661-42380 · 89661-42381 · 89661-42390 · 89661-42391 · 89661-42400 · 89661-42401 · 89661-42410 · 89661-42411 · 89661-42420 · 89661-42421 · 89661-42430 · 89661-42431 · 89661-42440 · 89661-42450 · 89661-42451 · 89661-42480 · 89661-42481 · 89661-42482 · 89661-42490 · 89661-42491 · 89661-42492 · 89661-42500 · 89661-42501 · 89661-42502 · 89661-42510 · 89661-42511 · 89661-42512 · 89661-42520 · 89661-42521 · 89661-42522 · 89661-42530 · 89661-42531 · 89661-42532 · 89661-42540 · 89661-42541 · 89661-42542 · 89661-42550 · 89661-42551 · 89661-42552 · 89661-42600 · 89661-42601 · 89661-42602 |
| 89667 | Engine control ECU bracket | 89667-42010 · 89667-42020 |
| 89668 | No. 2 engine control ECU bracket | 89668-42010 |
| 89669 | No. 3 engine control ECU bracket | 89669-42010 · 89669-42020 |
