Toyota RAV4 座椅和座椅滑轨 — Figure 7151

Toyota RAV4 EPC diagram 7151, 座椅和座椅滑轨, with 7 images and 58 PNC and OE references.

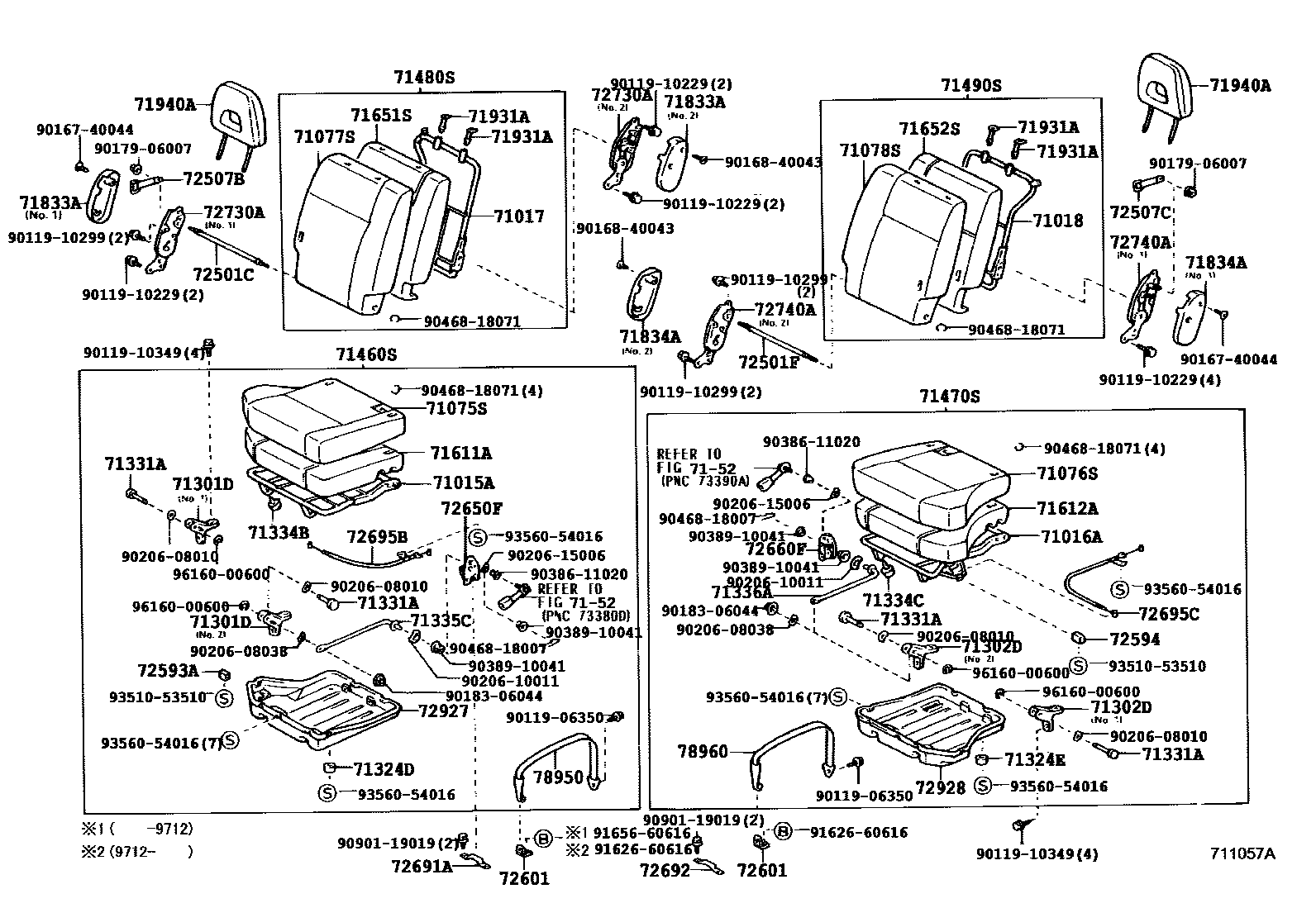

Toyota RAV4 座椅和座椅滑轨 EPC diagram — 711057A
座椅和座椅滑轨 — 711057A (199608 – 999999)

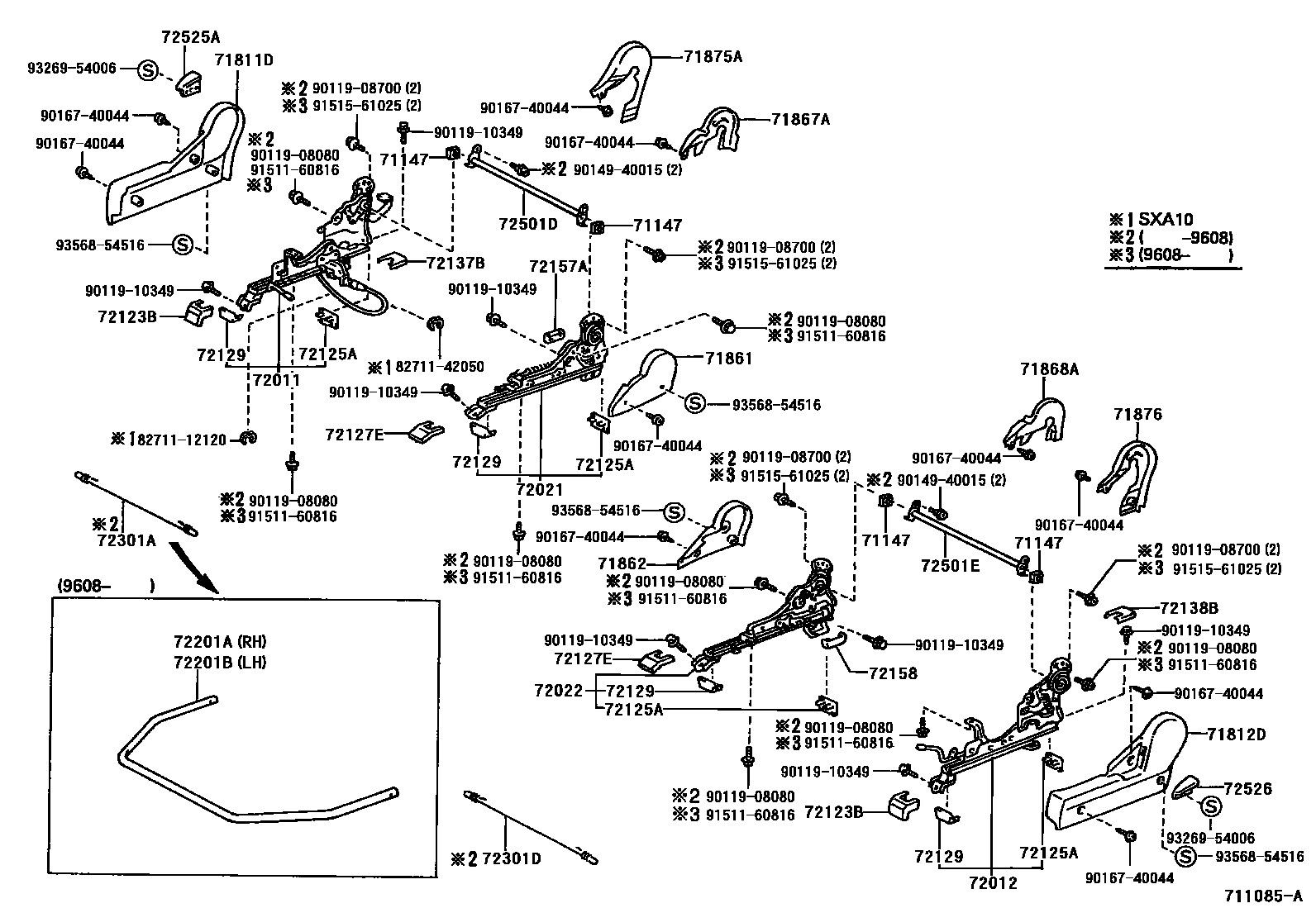

Toyota RAV4 座椅和座椅滑轨 EPC diagram — 711085A
座椅和座椅滑轨 — 711085A (199511 – 999999)

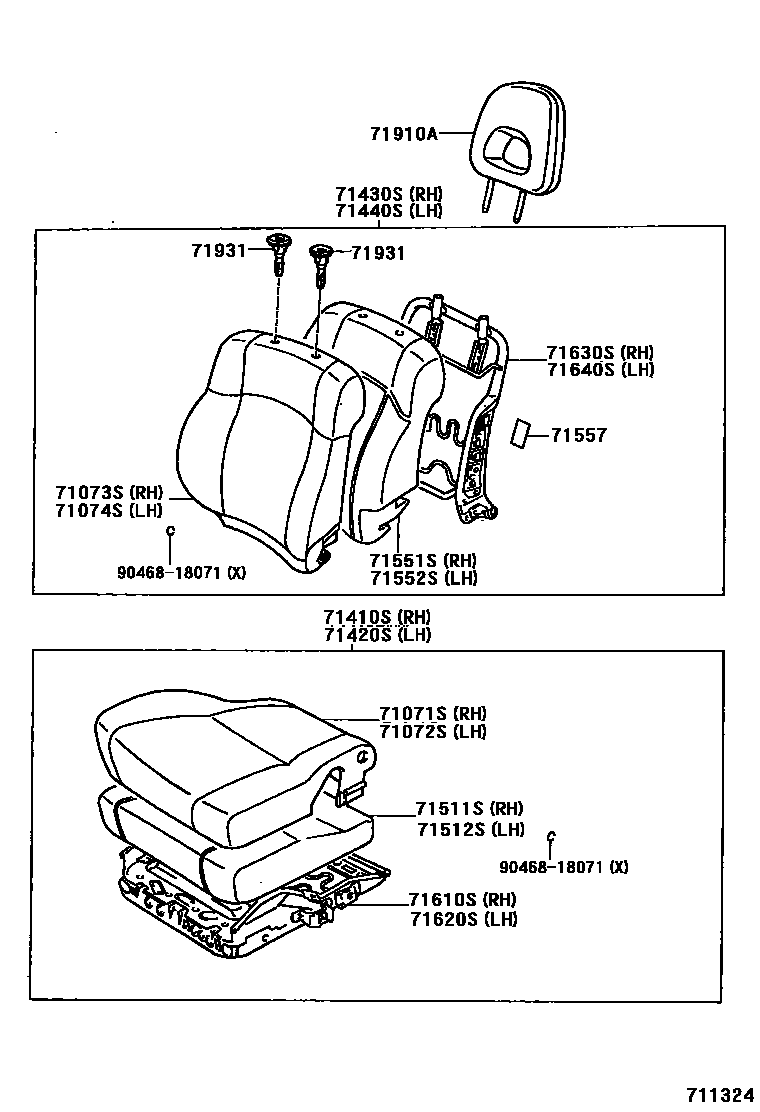

Toyota RAV4 座椅和座椅滑轨 EPC diagram — 711324
座椅和座椅滑轨 — 711324 (199608 – 999999)

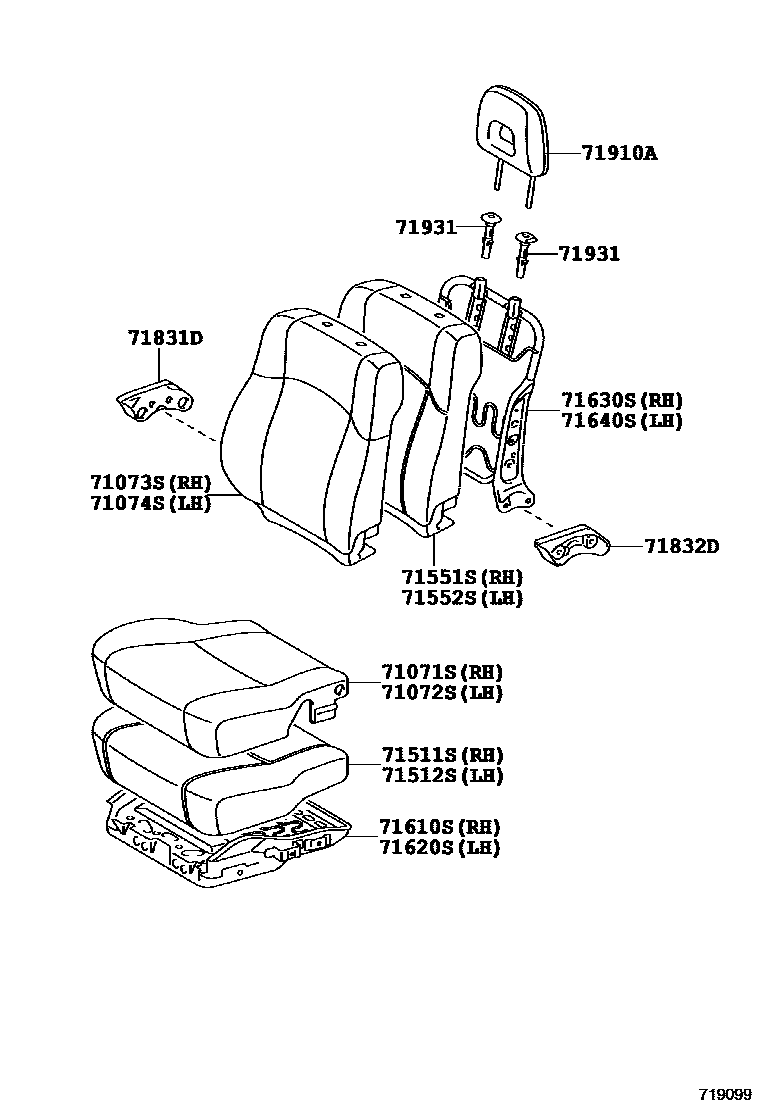

Toyota RAV4 座椅和座椅滑轨 EPC diagram — 719099
座椅和座椅滑轨 — 719099 (199511 – 199608)

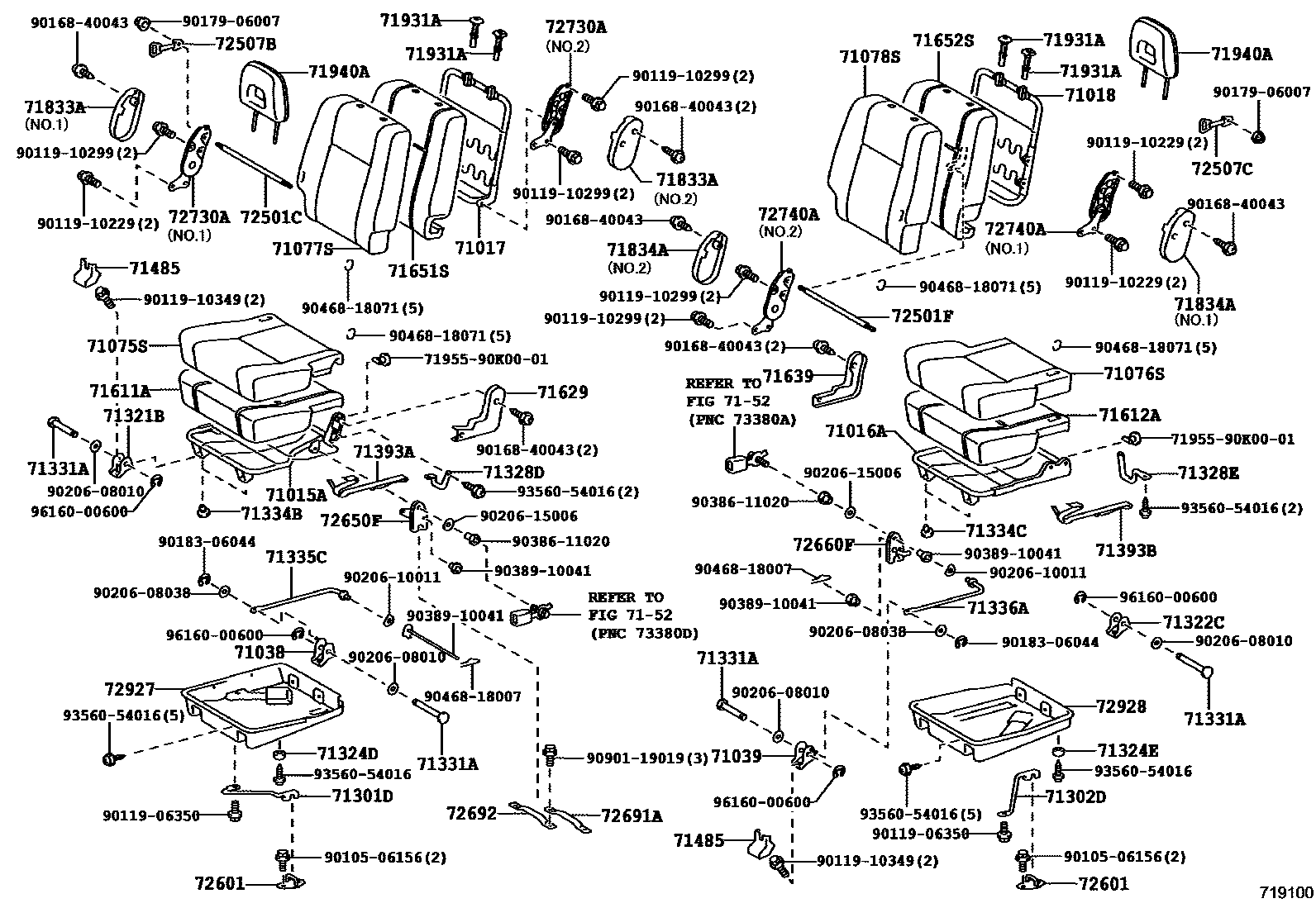

Toyota RAV4 座椅和座椅滑轨 EPC diagram — 719100
座椅和座椅滑轨 — 719100 (199511 – 199608)

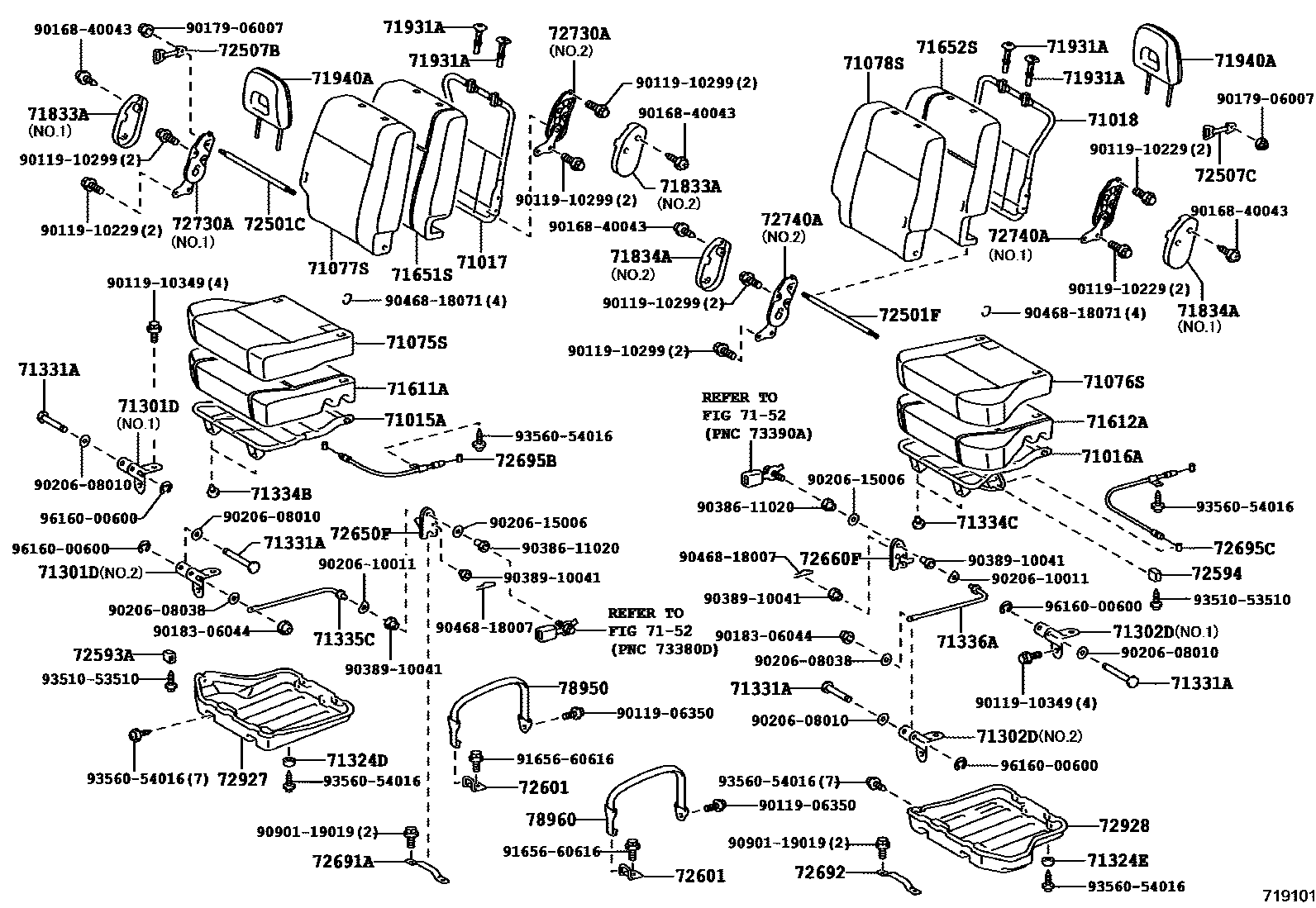

Toyota RAV4 座椅和座椅滑轨 EPC diagram — 719101
座椅和座椅滑轨 — 719101 (199511 – 199608)

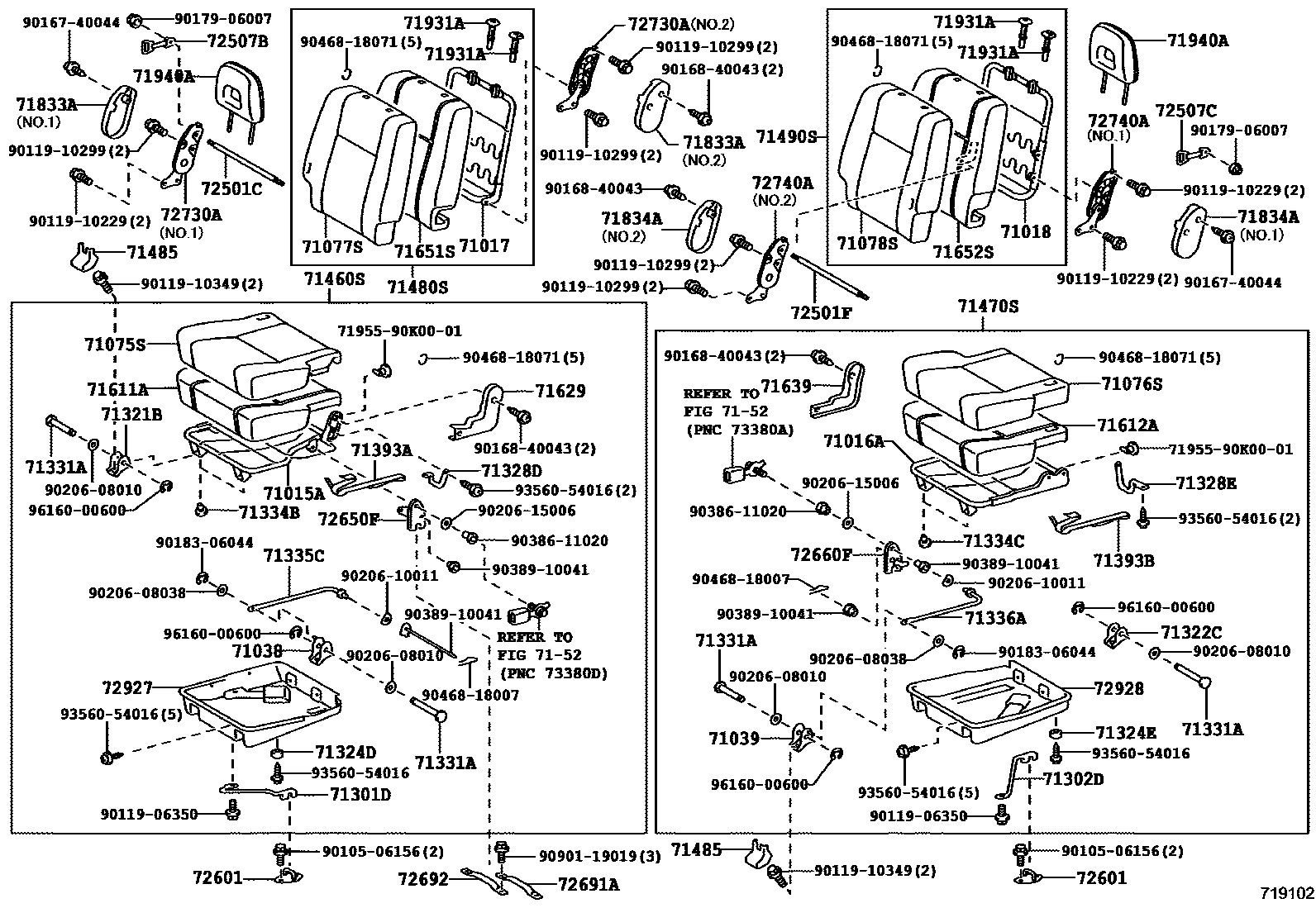

Toyota RAV4 座椅和座椅滑轨 EPC diagram — 719102
座椅和座椅滑轨 — 719102 (199608 – 999999)

PNC and OE references

PNCPart nameOE numbers
71015ARear right seat cushion frame sub-assembly71015-42030 · 71015-42040 · 71015-42050 · 71015-42060
71016ARear left seat cushion frame sub-assembly71016-42030 · 71016-42040 · 71016-42050 · 71016-42060
71017Right rear seat back frame sub-assembly71017-42020 · 71017-42030 · 71017-42031 · 71017-42040 · 71017-42050
71018Rear left seat back frame sub-assembly71018-42020 · 71018-42030 · 71018-42031 · 71018-42040 · 71018-42050
71038Center seat backrest left hinge sub-assembly71038-42011
71039Rear left seat cushion and foot hinge sub-assembly71039-42011
71147seat spring muffler71147-35010
71301DRear right seat hinge sub-assembly71301-42011 · 71301-42020 · 71301-42030
71302DRear left seat hinge sub-assembly71301-42020 · 71302-42011 · 71302-42020
71321BRear seat cushion right hinge71311-42010
71322CRear seat cushion left hinge71311-42010
71324DRear right seat cushion71324-42010 · 71324-42020
71324ERear left seat cushion71324-42010 · 71324-42020
71328DRear seat cushion bracket wiring harness71328-42020
71328ERear seat cushion bracket wiring harness71328-42020
71331ARear seat hinge pin71331-42010
71334BRear right seat foot stop71334-42010 · 71334-42020
71334CRear left seat foot stop71334-42010 · 71334-42020
71335CRear right seat cushion connecting rod stay71335-42011 · 71335-42021
71336ARear left seat cushion connecting rod stay71336-42011 · 71336-42021
71511SFront right seat cushion cushion (for split seats)71511-42010 · 71511-42020
71512SFront left seat cushion cushion (for split seats)71511-42010 · 71511-42020
71551SFront right seat back cushion (for split seats)71551-42010 · 71551-42020
71552SFront left seat back cushion (for split seats)71551-42010 · 71551-42020
71557Lower lining of front seat backrest71557-42030
71610SFront right seat cushion spring assembly (for split seats)71610-42010 · 71610-42020
71611ARear right seat cushion71611-42020 · 71611-42030
71612ARear left seat cushion71612-42020 · 71612-42030
71620SFront left seat cushion spring assembly (for split seats)71610-42010 · 71610-42020
71630SFront right seat back spring assembly (for split seats)71630-42010 · 71630-42020
71640SFront left seat back spring assembly (for split seats)71630-42010 · 71630-42020
71651SRear right seat back cushion (for split seats)71651-42020 · 71651-42030
71652SRear left seat back cushion (for split seats)71652-42020 · 71652-42030
71831DFront right seat hinge cover71831-20030
71832DFront left seat hinge cover71832-20010
72011Front right seat outer adjuster sub-assembly72011-42030 · 72011-42040 · 72011-42060 · 72011-42061 · 72011-42080 · 72011-42081
72012Front left seat outer adjuster sub-assembly72012-42030 · 72012-42050 · 72012-42051
72021Front right seat inner adjuster sub-assembly72021-42030 · 72021-42040 · 72021-42060 · 72021-42061 · 72021-42080 · 72021-42081
72022Front left seat inner adjuster sub-assembly72022-42030 · 72022-42050 · 72022-42051
72125ARear seat upper slide rail cover72125-10010
72129No. 1 seat slide rail lower rail protective cover72129-20040
72201ARight seat slide rail handle sub-assembly72201-42010
72201BLeft seat slide rail handle sub-assembly72201-42010
72301ARight seat slide rail balance harness sub-assembly72301-42020
72301DLeft seat slide rail balance harness sub-assembly72301-42020
72501CSeat back recline adjuster connecting pipe sub-assembly72345-42010
72501DRight seat back recline adjuster connecting pipe sub-assembly72501-42010 · 72501-42030
72501ELeft seat back recline adjuster connecting pipe sub-assembly72501-42010 · 72501-42030
72501FSeat back recline adjuster connecting pipe sub-assembly72345-42010
72601Rear seat lock sub-assembly72601-42010 · 72601-42020
72650FRear right seat lock assembly72650-42011 · 72650-42021
72660FRear left seat lock assembly72660-42011 · 72660-42021
72691ARear seat No. 1 cushion lock72691-42010 · 72691-42020
72692Rear seat 2 seat cushion lock72691-42020 · 72692-42010
72695BRear right seat lock control cable72695-42010
72695CRear left seat lock control cable72695-42020
72730ARear right seat backrest tilt adjuster assembly72730-42040 · 72730-42050
72740ARear left seat backrest angle adjuster assembly72740-42040 · 72740-42050
