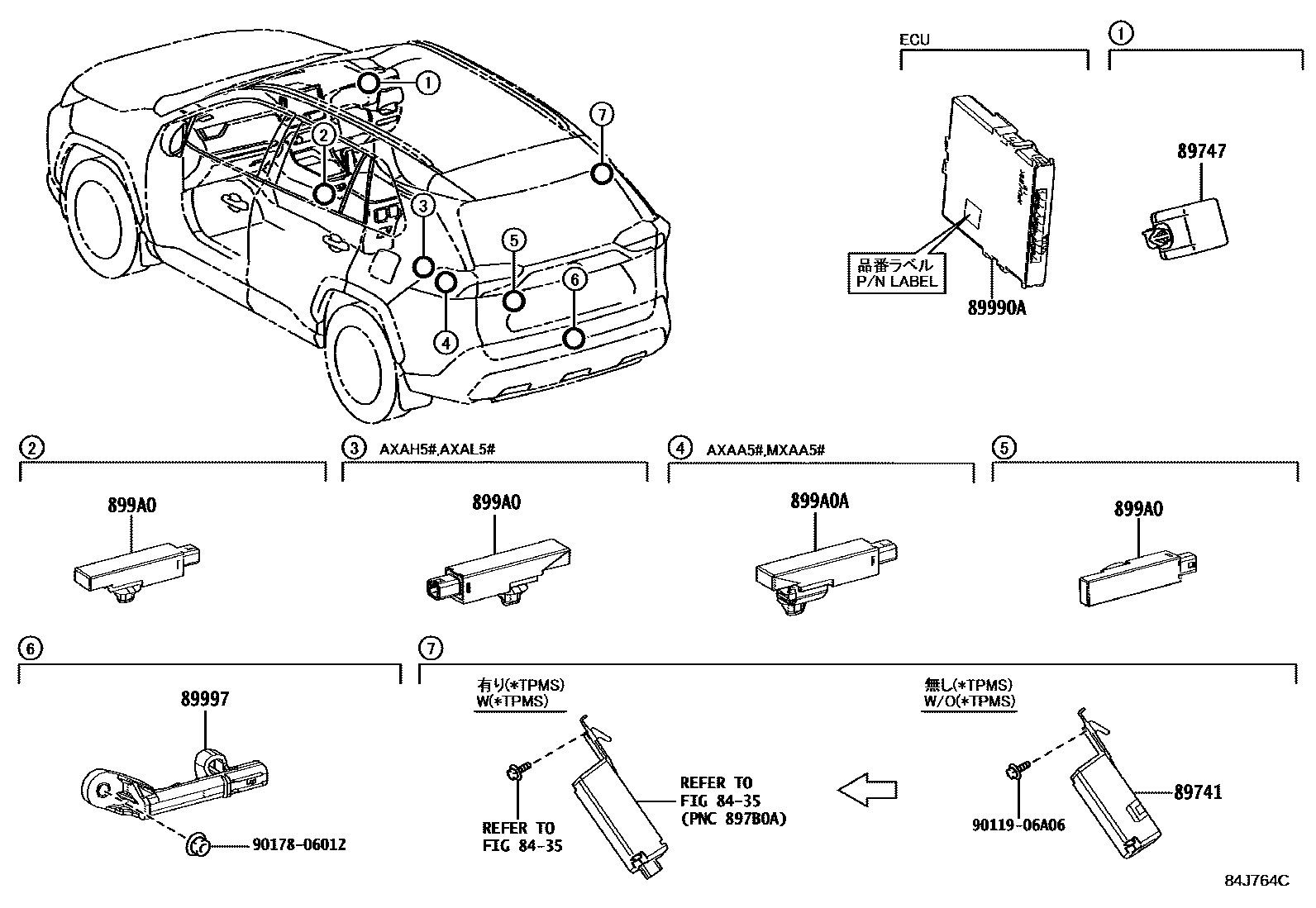

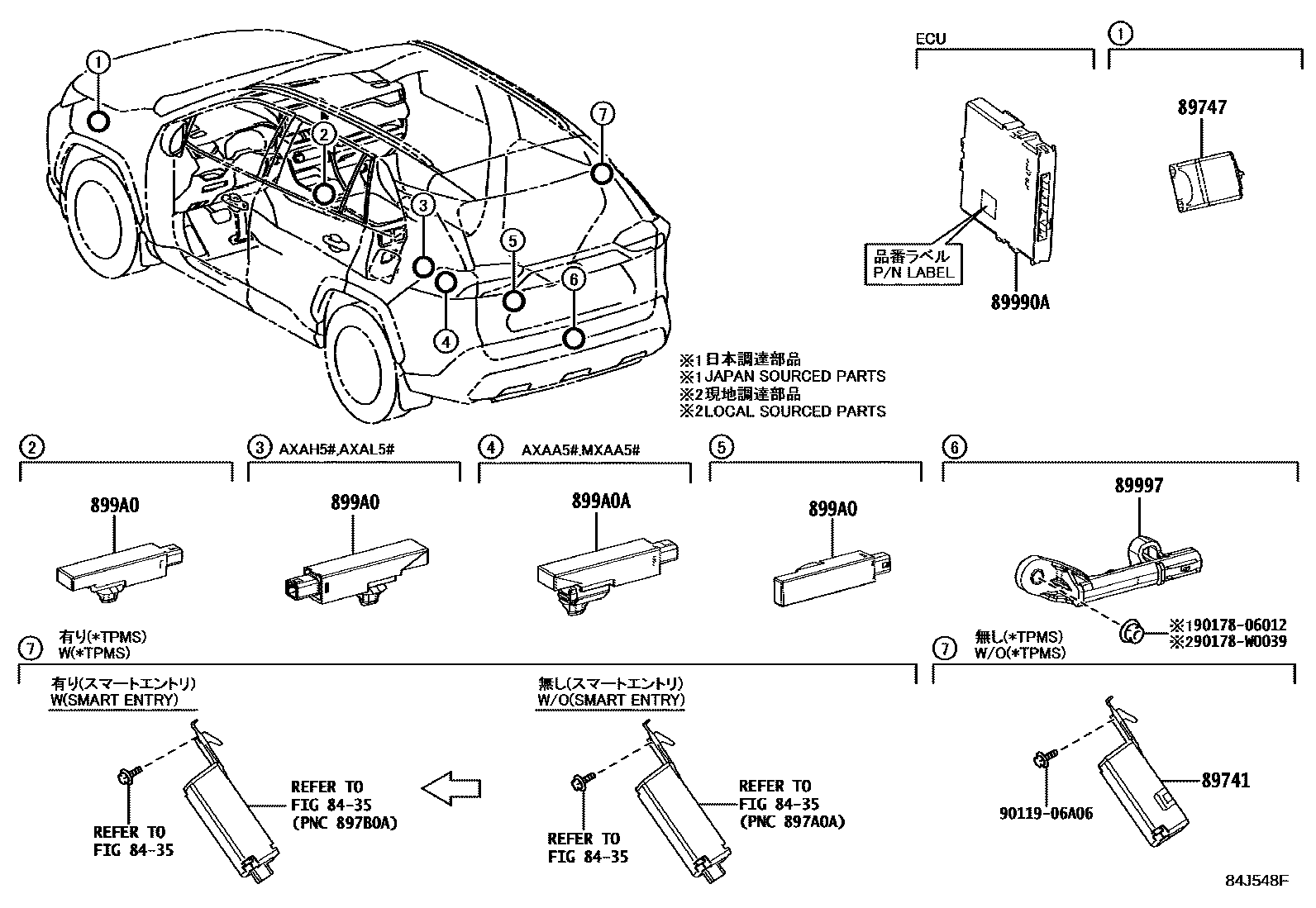

Toyota RAV4 遥控门锁 — Figure 8420

Toyota RAV4 EPC diagram 8420, 遥控门锁, with 2 images and 6 PNC and OE references.

PNC and OE references

PNC	Part name	OE numbers
89741	door control receiver	89740-42090 · 89740-42210 · 89740-42220 · 89741-42320 · 89741-42330
89747	Remote door lock buzzer	89747-30040
89990A	Smart key ECU assembly	899H0-0R050 · 899H0-0R060 · 899H0-42010 · 899H0-42020 · 899H0-42040 · 899H0-42050 · 899H0-42070 · 899H0-42080 · 899H0-42100 · 899H0-42110 · 899H0-42130 · 899H0-42131 · 899H0-42132 · 899H0-42140 · 899H0-42141 · 899H0-42142 · 899H0-42160 · 899H0-42161 · 899H0-42162 · 899H0-42170 · 899H0-42171 · 899H0-42172 · 899H0-42270 · 899H0-42271 · 899H0-42280 · 899H0-42281 · 899H0-42300 · 899H0-42310 · 899H0-42311 · 899H0-42410 · 899H0-42421 · 899H0-42470 · 899H0-42480
89997	electronic key antenna	89997-30100
899A0	No. 1 electronic key antenna assembly in car	899A0-0F040 · 899A0-12130 · 899A0-47010
899A0A	Electronic key antenna assembly in car No. 2	899A0-0R050 · 899A0-42010
