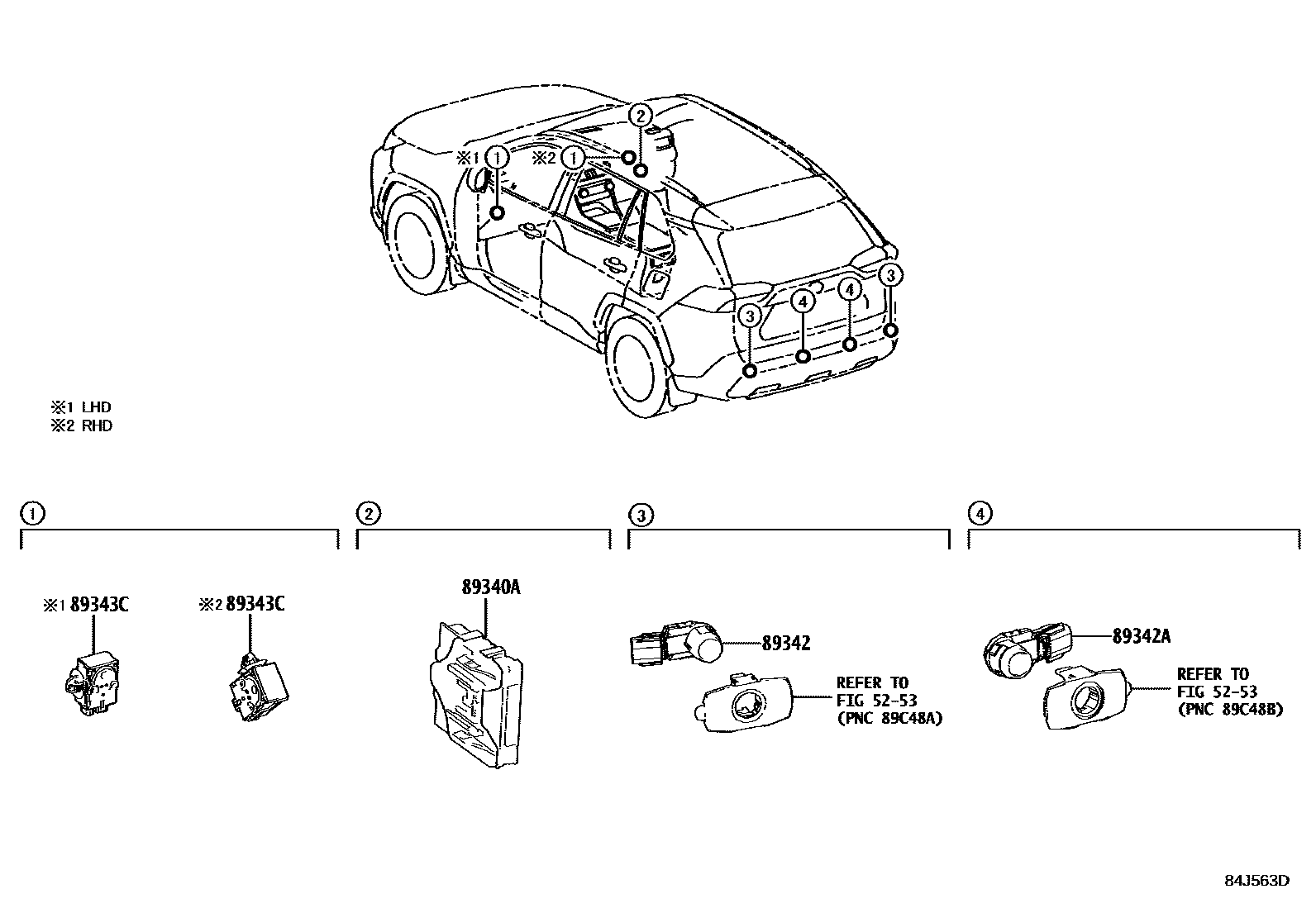

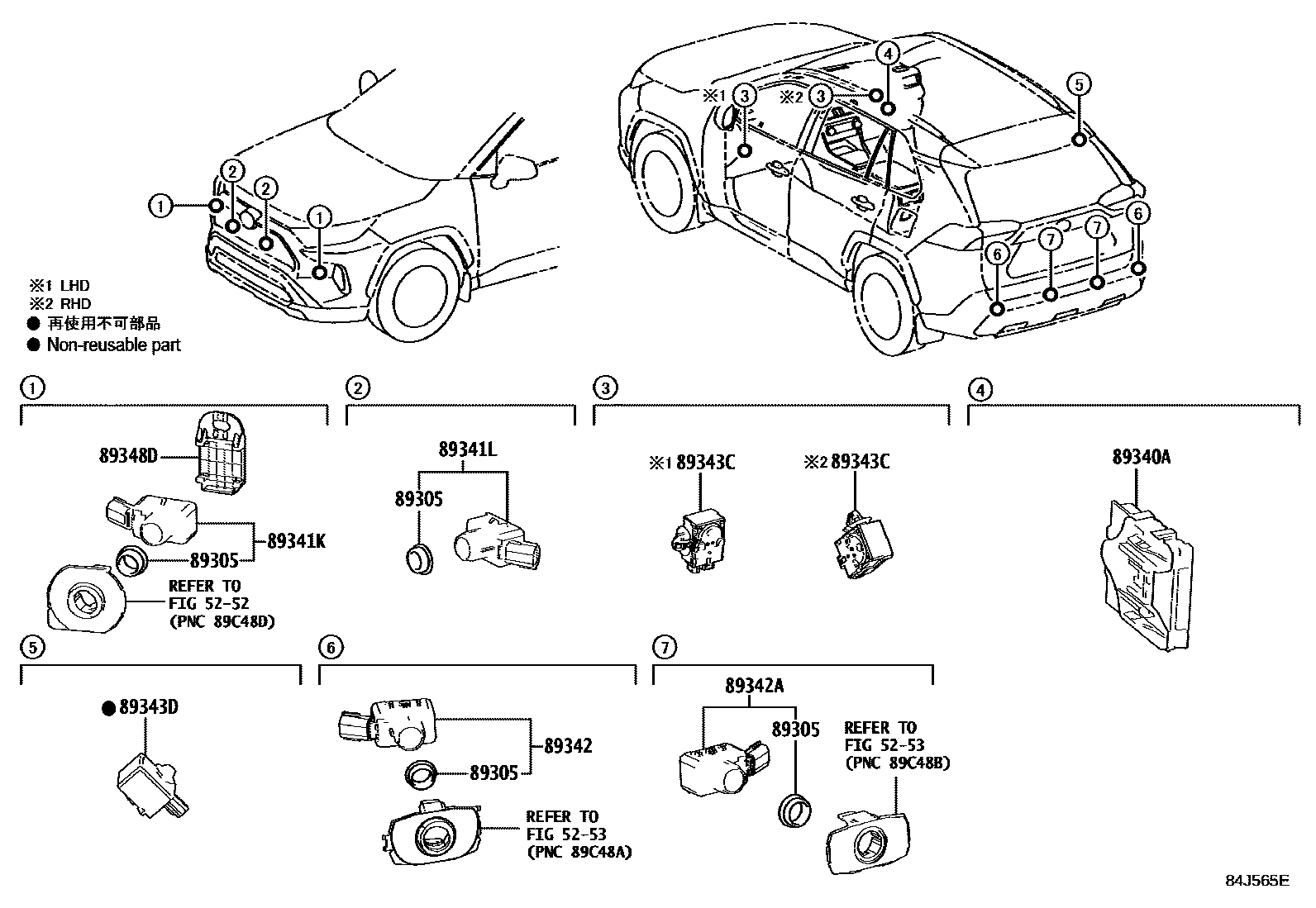

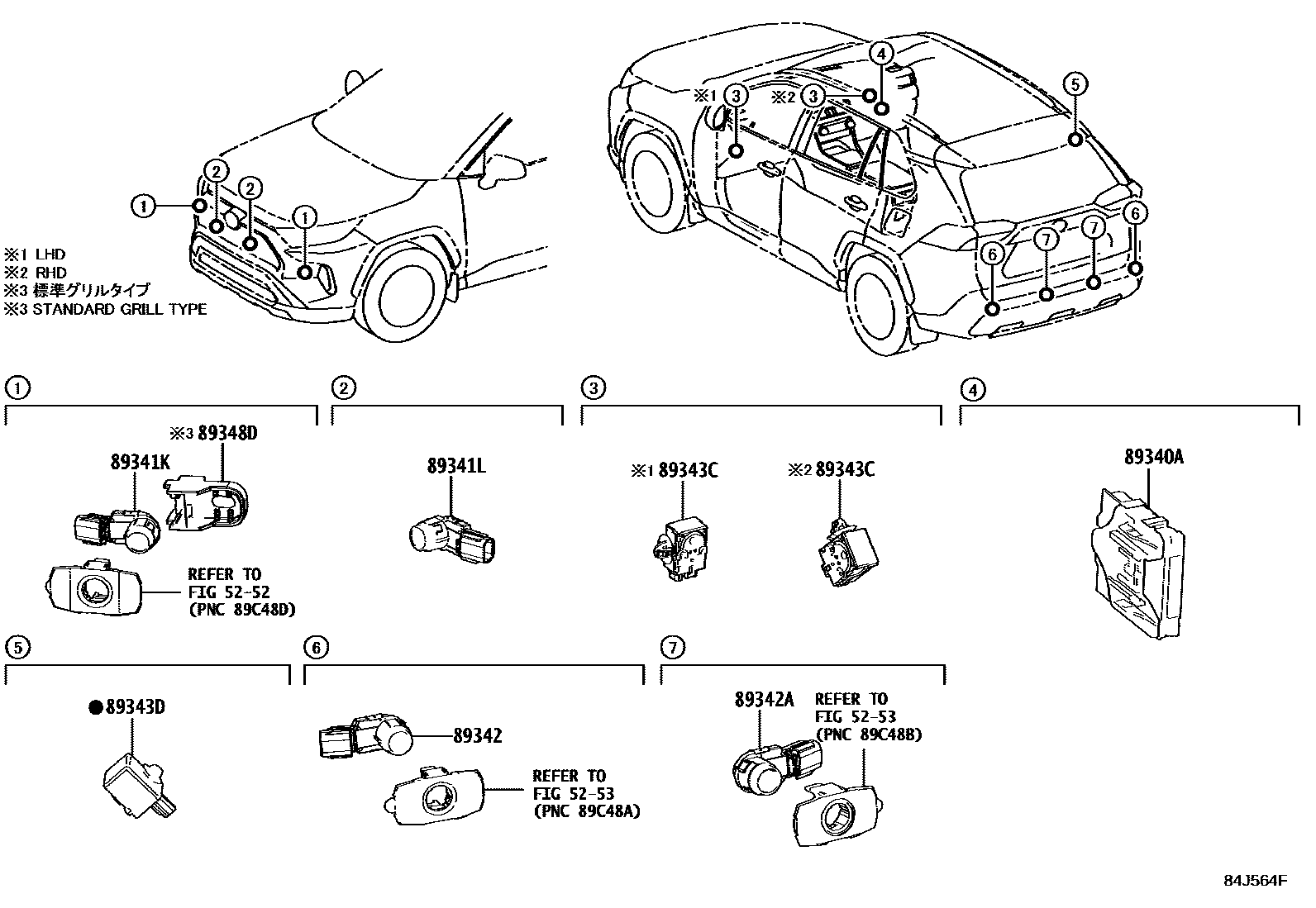

Toyota RAV4 测距雷达和倒车雷达 — Figure 8417
Toyota RAV4 EPC diagram 8417, 测距雷达和倒车雷达, with 3 images and 10 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 89305 | JEU COUSSIN, CAPTEUR ULTRASONS | 89305-47010 · 89305-52010 |
| 89340A | Distance warning ECU assembly | 89340-42060 · 89340-42070 · 89340-42071 · 89340-42080 · 89340-42260 · 89340-42320 · 89340-42330 · 89340-42340 · 89340-42390 · 89340-42400 · 89340-42410 · 89340-42420 · 89340-42430 · 89340-42440 |
| 89341K | CAPTEUR, A ULTRASONS, D'ANGLE AVANT | 89341-33220-A0 · 89341-33220-A1 · 89341-33220-A5 · 89341-33220-C0 · 89341-33220-D7 · 89341-33220-G5 · 89341-33220-J8 · 89341-33220-J9 · 89341-33220-P1 · 89341-33220-P2 · 89341-33220-R4 · 89341-33220-X1 · 89341-60060-A1 · 89341-60060-A2 · 89341-60060-A4 · 89341-60060-B4 · 89341-60060-B6 · 89341-60060-B7 · 89341-60060-B8 · 89341-60060-C3 · 89341-60060-C5 · 89341-60060-C7 · 89341-60060-D0 · 89341-60060-D3 · 89341-60060-E4 · 89341-60060-G1 · 89341-60060-J2 · 89341-60060-J3 · 89341-60060-J4 · 89341-60060-J5 · 89341-K0060-17 · 89341-K0060-A0 · 89341-K0060-A4 · 89341-K0060-B1 · 89341-K0060-B2 · 89341-K0060-C5 · 89341-K0060-D1 · 89341-K0060-D4 · 89341-K0060-G2 · 89341-K0060-J2 · 89341-K0060-J3 |
| 89341L | CAPTEUR, A ULTRASONS, CENTRAL AVANT | 89341-33220-C0 · 89341-33220-C4 · 89341-33220-P6 · 89341-50080-C0 · 89341-60060-A1 · 89341-60060-A2 · 89341-60060-A4 · 89341-60060-B6 · 89341-60060-B7 · 89341-60060-B8 · 89341-60060-C3 · 89341-60060-C5 · 89341-60060-D3 · 89341-60060-G1 · 89341-60060-J3 · 89341-60060-J4 · 89341-K0060-17 · 89341-K0060-A0 · 89341-K0060-A4 · 89341-K0060-B1 · 89341-K0060-B2 · 89341-K0060-C5 · 89341-K0060-D1 · 89341-K0060-G2 · 89341-K0060-J3 |
| 89342 | CAPTEUR, A ULTRASONS, D'ANGLE ARRIERE | 89341-33220-C0 · 89341-33220-C4 · 89341-50080-C0 · 89341-60060-A1 · 89341-60060-A2 · 89341-60060-A4 · 89341-60060-B6 · 89341-60060-B7 · 89341-60060-B8 · 89341-60060-C3 · 89341-60060-C5 · 89341-60060-D3 · 89341-60060-G1 · 89341-60060-J3 · 89341-60060-J4 · 89341-K0060-A4 · 89341-K0060-B1 · 89341-K0060-B2 · 89341-K0060-C5 · 89341-K0060-J3 |
| 89342A | CAPTEUR, A ULTRASONS, CENTRAL ARRIERE | 89341-33220-C0 · 89341-33220-C4 · 89341-50080-C0 · 89341-60060-A1 · 89341-60060-A2 · 89341-60060-A4 · 89341-60060-B6 · 89341-60060-B7 · 89341-60060-B8 · 89341-60060-C3 · 89341-60060-C5 · 89341-60060-D3 · 89341-60060-G1 · 89341-60060-J3 · 89341-60060-J4 · 89341-K0060-A4 · 89341-K0060-B1 · 89341-K0060-B2 · 89341-K0060-C5 · 89341-K0060-J3 |
| 89343C | No. 1 distance warning buzzer | 89343-48010 |
| 89343D | No. 2 vehicle distance warning buzzer | 89747-30040 |
| 89348D | Ultrasonic sensor clip | 89348-33190 · 89348-58130 |
| 89348S | ARRETOIR, CAPTEUR A ULTRASONS, CENTRAL ARRIERE | 89348-33400 |
