Toyota RAV4 废气再循环系统 — Figure 2501

Toyota RAV4 EPC diagram 2501, 废气再循环系统, with 4 images and 9 PNC and OE references.

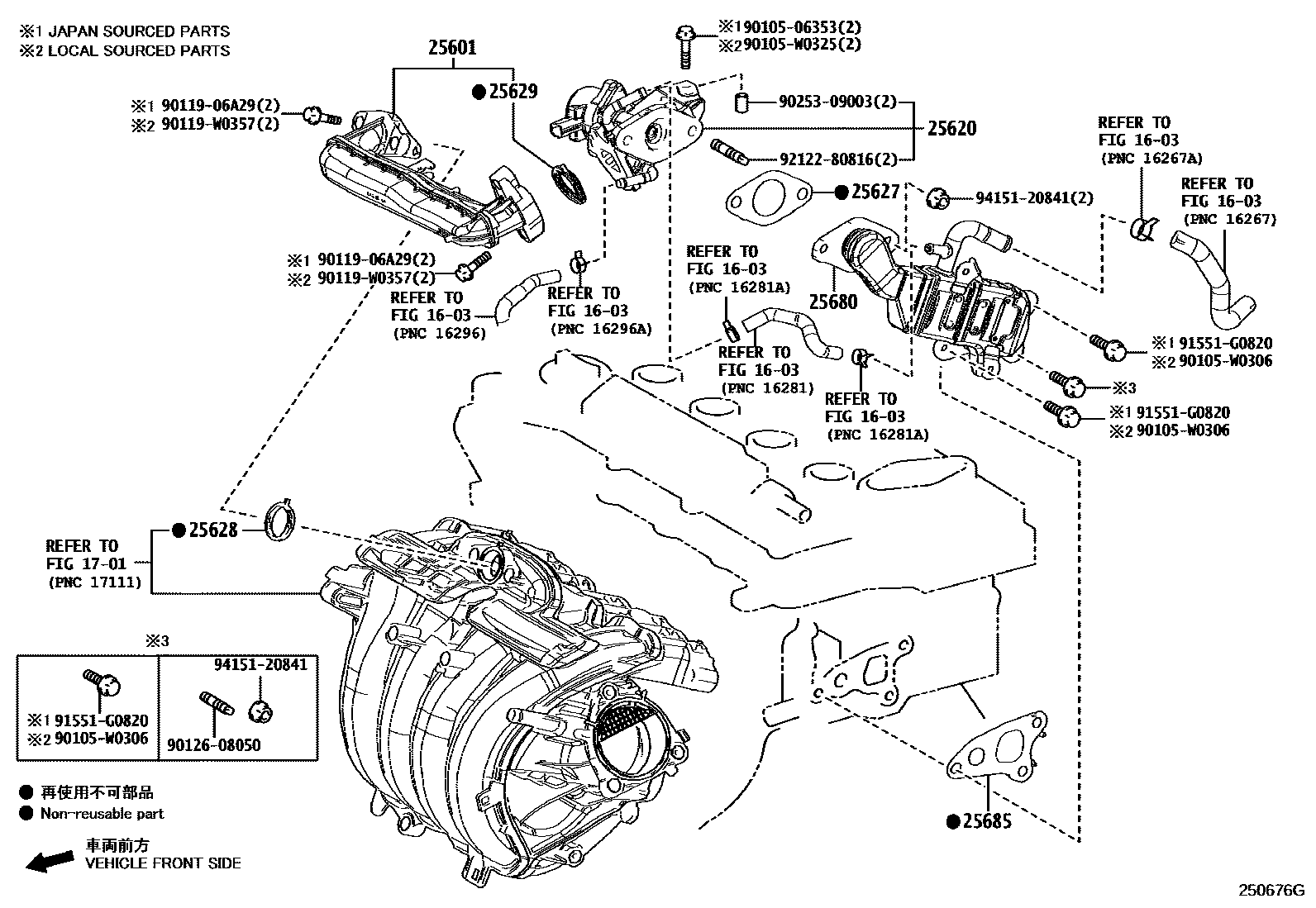

Toyota RAV4 废气再循环系统 EPC diagram — 250676G
废气再循环系统 — 250676G (201811 – 999999)

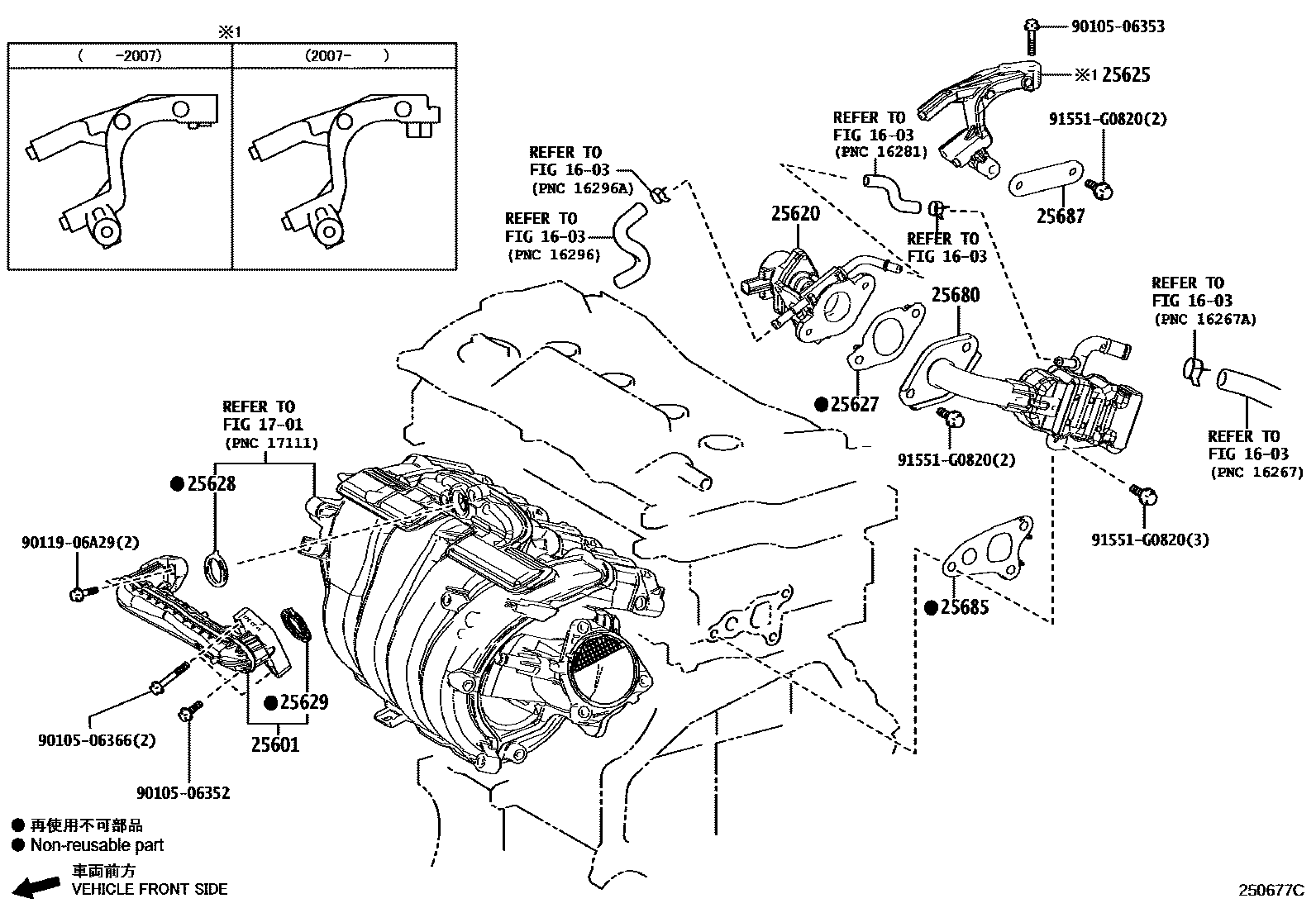

Toyota RAV4 废气再循环系统 EPC diagram — 250677C
废气再循环系统 — 250677C (201811 – 999999)

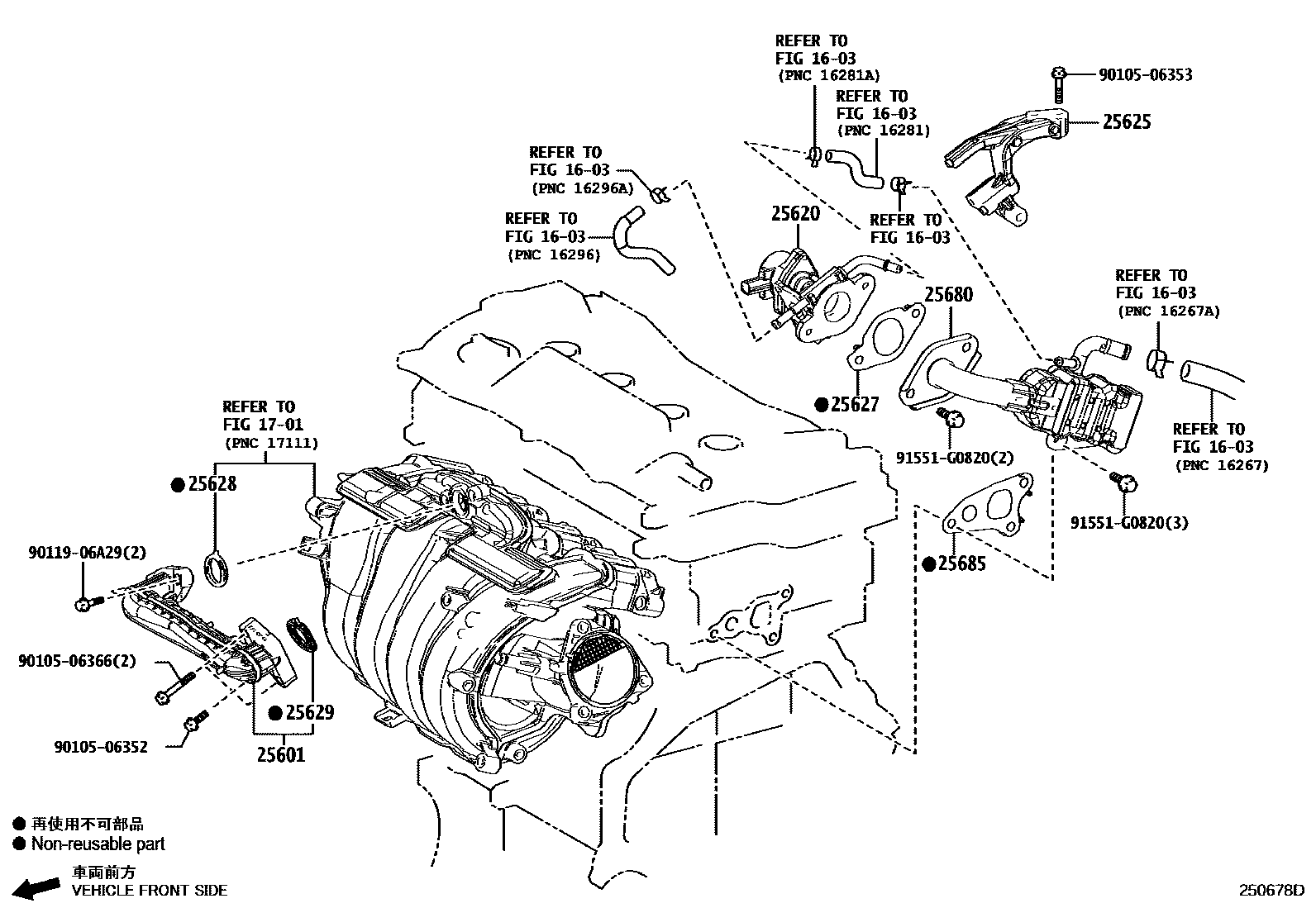

Toyota RAV4 废气再循环系统 EPC diagram — 250678D
废气再循环系统 — 250678D (201811 – 202112)

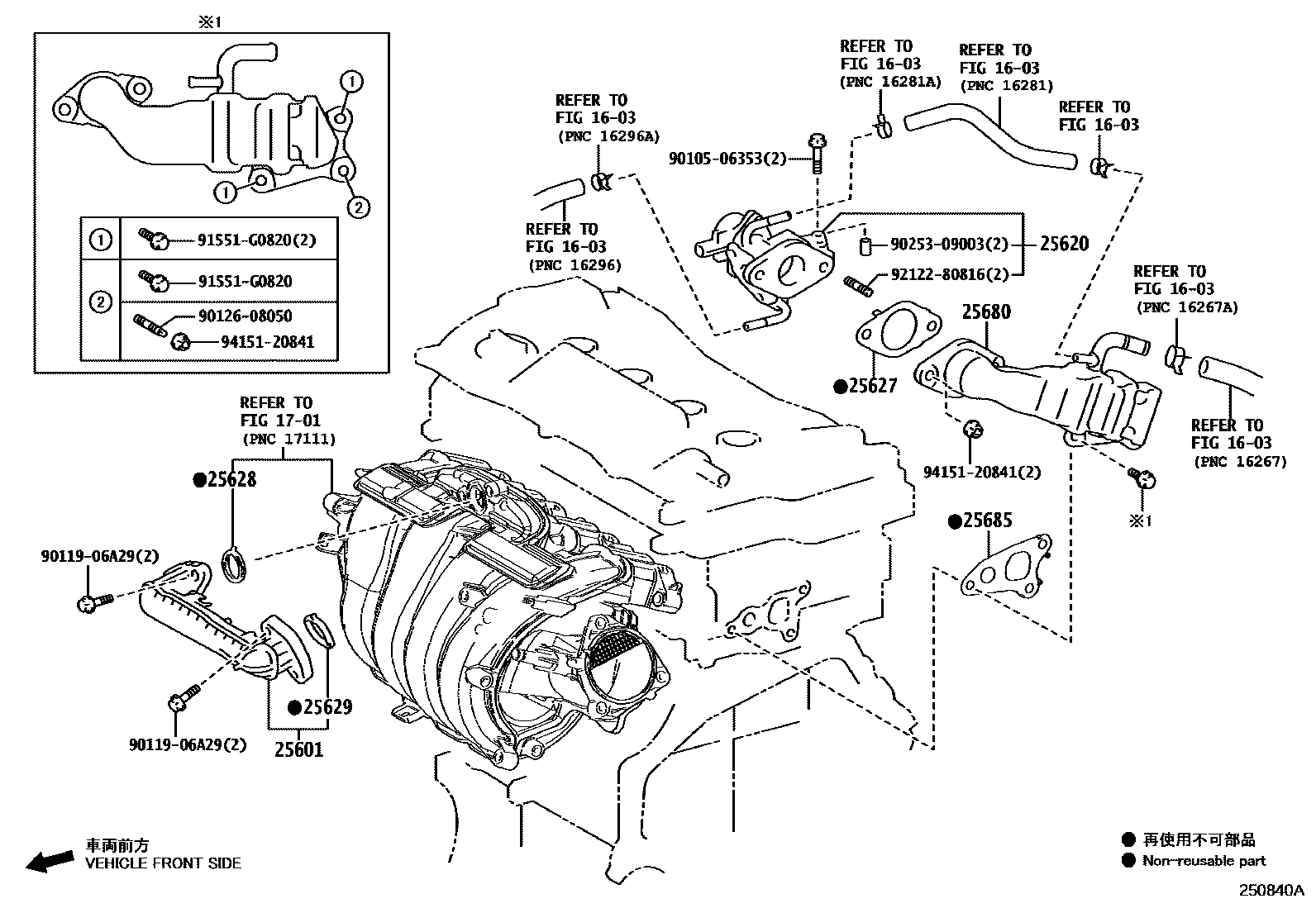

Toyota RAV4 废气再循环系统 EPC diagram — 250840A
废气再循环系统 — 250840A (202112 – 999999)

PNC and OE references

PNCPart nameOE numbers
25601No. 1 EGR pipe assembly25601-24030 · 25601-25011 · 25601-25030 · 25601-F2020
25620EGR valve assembly25620-24050 · 25620-24060 · 25620-25030 · 25620-25040 · 25620-25050 · 25620-F2020
25625EGR valve bracket25625-25010 · 25625-25030
25627EGR valve gasket25627-24010 · 25627-25010 · 25627-F2040
25628EGR air intake gasket25628-25010 · 25628-F2040
25629EGR valve adapter gasket25629-25010
25680EGR cooler assembly25680-24010 · 25680-24020 · 25680-25010 · 25680-25020 · 25680-25030 · 25680-25040 · 25680-25060 · 25680-25070 · 25680-25080
25685No. 1 EGR Cooler Gasket25685-25011
25687No. 1 EGR cooler bracket25687-25010
