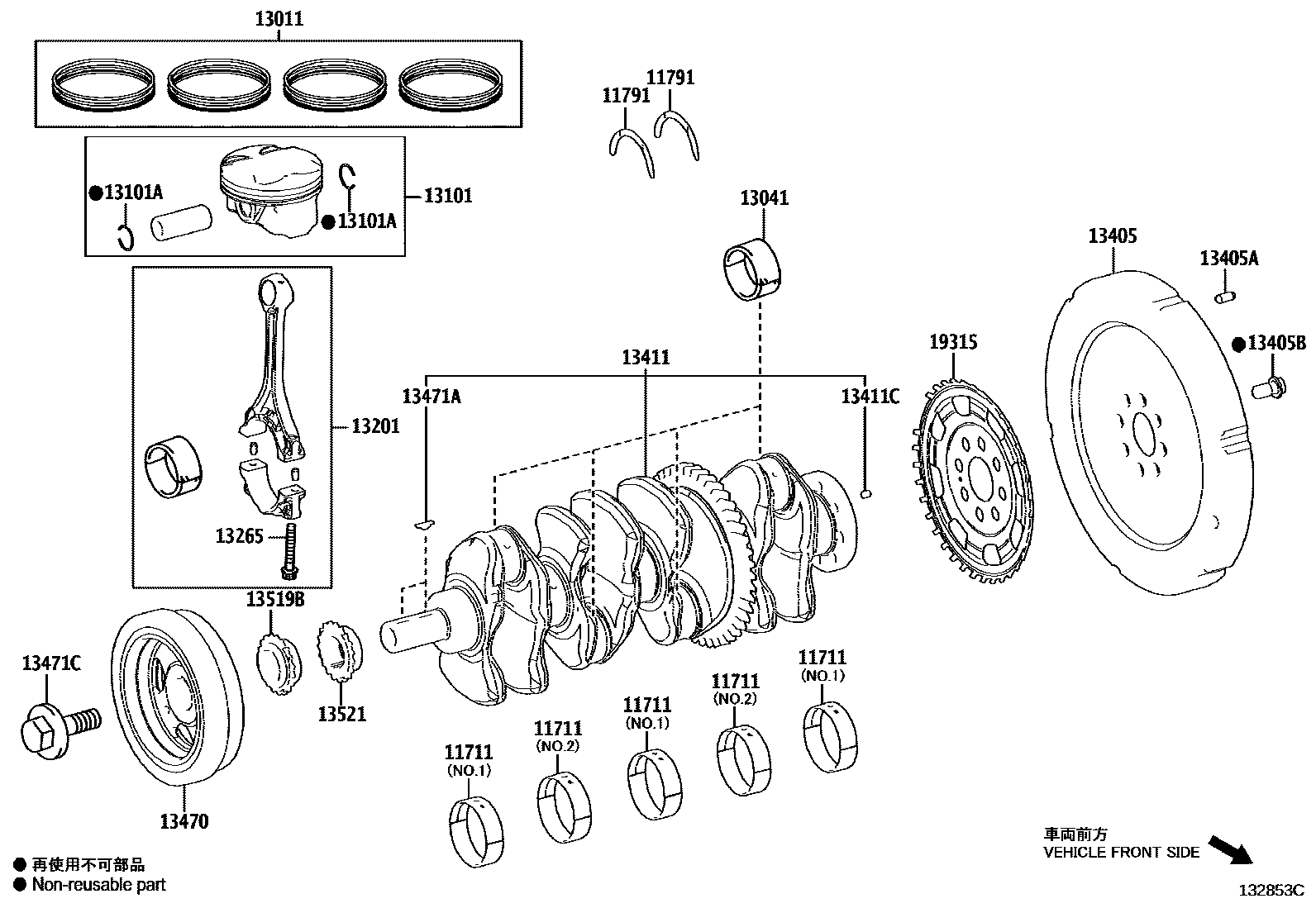

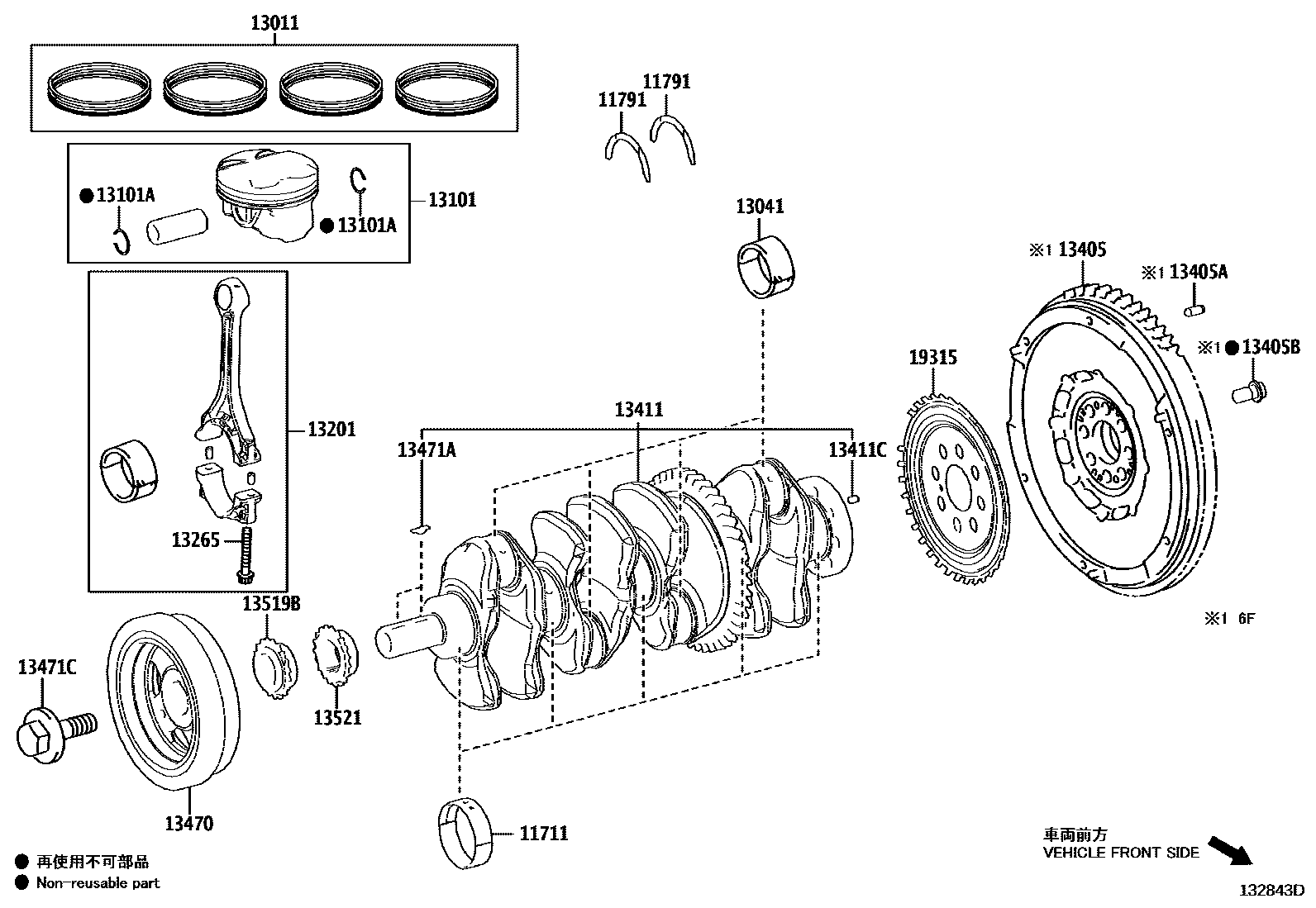

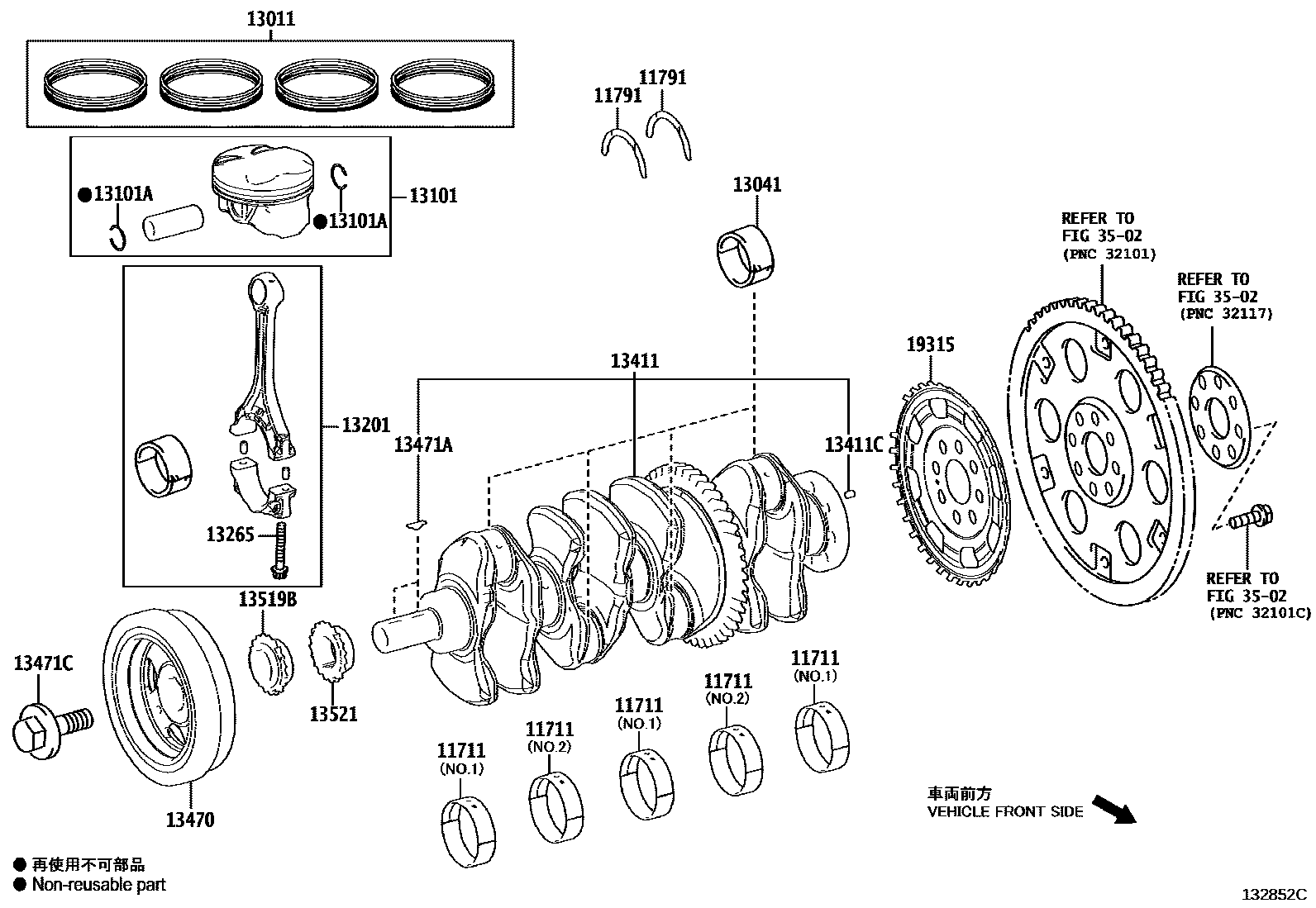

Toyota RAV4 Crankshaft & Piston — Figure 1301
Toyota RAV4 EPC diagram 1301, Crankshaft & Piston, with 3 images and 19 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 11711 | crankshaft bearings | 11701-24010-01 · 11701-24010-02 · 11701-24010-03 · 11701-24010-04 · 11701-24010-05 · 11701-24010-06 · 11701-24011-01 · 11701-24011-02 · 11701-24011-03 · 11701-24011-04 · 11701-24011-05 · 11701-24011-06 · 11701-25010-01 · 11701-25010-02 · 11701-25010-03 · 11701-25010-04 · 11701-25010-05 · 11701-25020-01 · 11701-25020-02 · 11701-25020-03 · 11701-25020-04 · 11701-25020-05 · 11701-F2030-01 · 11701-F2030-02 · 11701-F2030-03 · 11701-F2030-04 · 11701-F2030-05 · 11701-F2030-06 |
| 11791 | Thrust washer on crankshaft | 11791-15030 · 11791-24030 · 11791-25030 · 11791-25040 · 11791-F2040 |
| 13011 | Piston ring assembly | 13011-24040 · 13011-25080 · 13011-F2020 |
| 13041 | Connecting rod bearing | 13041-24020-01 · 13041-24020-02 · 13041-24020-03 · 13041-25020-01 · 13041-25020-02 · 13041-25020-03 · 13041-F2010-01 · 13041-F2010-02 · 13041-F2010-03 |
| 13101 | Piston sub-assembly with pin | 13101-24040 · 13101-25030 · 13101-25040 · 13101-F2090 |
| 13101A | Bore snap ring (for piston pin) | 90520-19019 · 90520-21024 |
| 13201 | Connecting rod sub-assembly | 13201-29815-A0 · 13201-29815-B0 · 13201-29815-C0 · 13201-29825-A0 · 13201-29825-B0 · 13201-29825-C0 · 13201-29835-A0 · 13201-29835-B0 · 13201-29835-C0 · 13201-F9010-A0 · 13201-F9010-B0 · 13201-F9010-C0 |
| 13265 | Connecting rod bolts | 13265-25020 |
| 13405 | Flywheel sub-assembly | 13405-24040 · 13451-25030 |
| 13405A | Direct sales (for flywheel) | 90250-08120 |
| 13405B | Flywheel fixing bolt | 90105-12322 · 90105-12404 |
| 13411 | crankshaft | 13401-24020 · 13401-25010 · 13401-F2040 |
| 13411C | Direct sales (for crankshaft) | 90250-06035 |
| 13470 | Crankshaft wheel assembly | 13470-24010 · 13470-24030 · 13470-25010 · 13470-25020 |
| 13471A | Crankshaft key (for crankshaft pulley assembly) | 90280-04001 |
| 13471C | Bolt (for crankshaft pulley assembly) | 90119-16020 |
| 13519B | PIGNON, COM POMPE HUILE | 13519-24010 · 13519-25010 |
| 13521 | Crankshaft timing gear or sprocket | 13521-24010 · 13521-25010 · 13521-F2040 |
| 19315 | No. 1 crankshaft angle signal plate | 19315-24010 · 19315-25010 · 19315-25011 · 19315-F2020 |
