Toyota RAV4 收音机、放大器和冷凝器 — Figure 8601
Toyota RAV4 EPC diagram 8601, 收音机、放大器和冷凝器, with 3 images and 8 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|

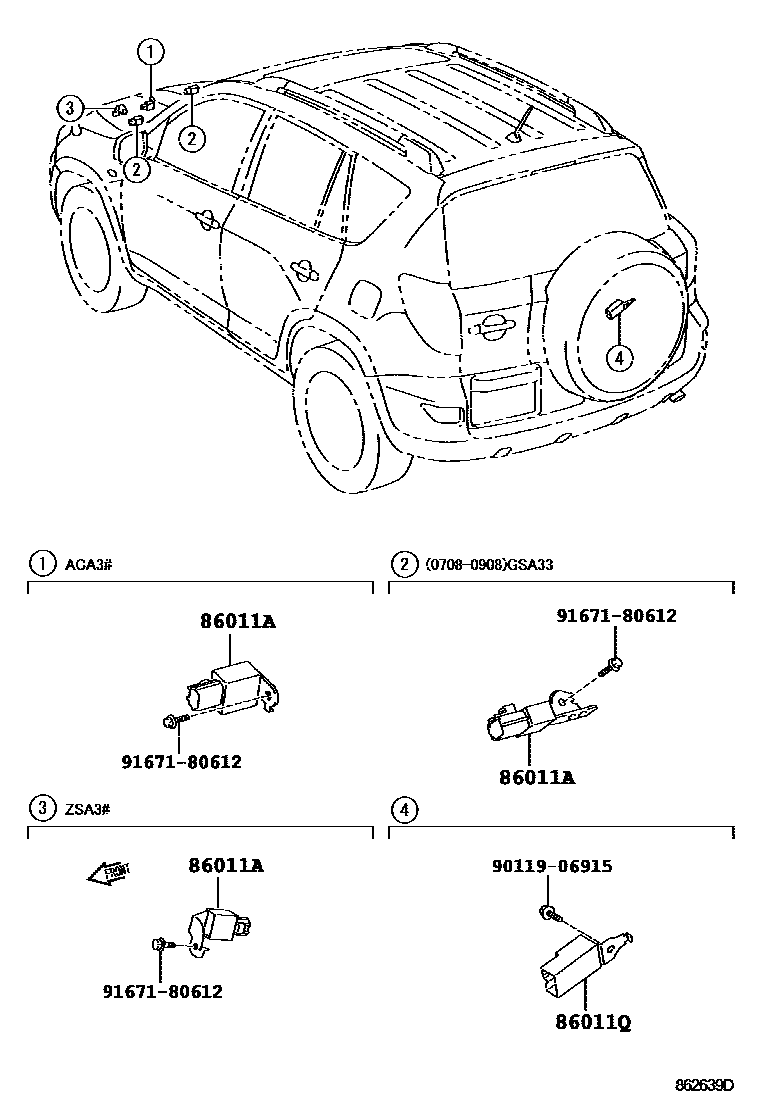

| 86011A | radio settings phase modulator | 90980-04182 · 90980-04191 · 90980-04194 · 90980-04195 |
| 86011Q | radio settings phase modulator | 90980-04197 |

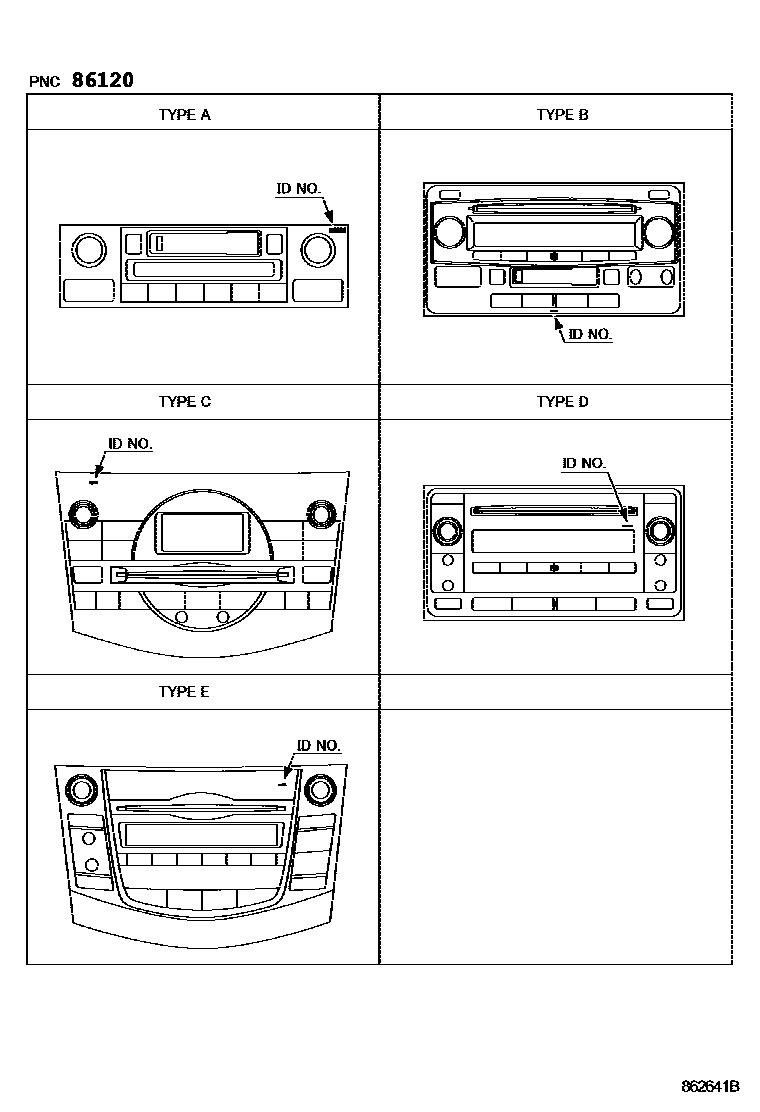

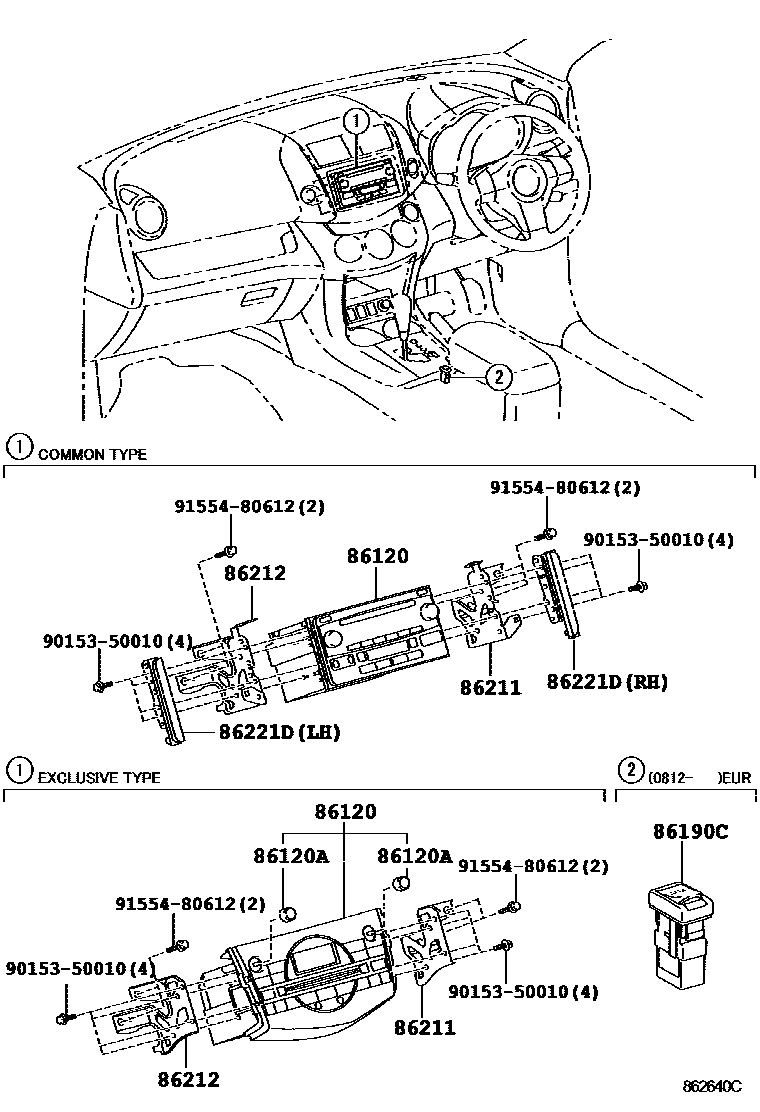

| 86120 | Radio assembly | 86120-28590 · 86120-42140 · 86120-42141 · 86120-42220 · 86120-42221 · 86120-42230 · 86120-42270 · 86120-42280 · 86120-42340 · 86120-52560 · 86120-52710 |
| 86120A | Radio switch knob | 90010-24125 · 90010-24135 |
| 86190C | Stereo socket connector assembly No. 1 | 86190-42010 |
| 86211 | No. 1 radio bracket | 86211-42050 · 86211-42060 · 86211-42090 |
| 86212 | No. 2 radio bracket | 86212-42050 · 86212-42060 · 86212-42090 |
| 86221D | radio panel | 86221-52050 · 86221-52060 |
