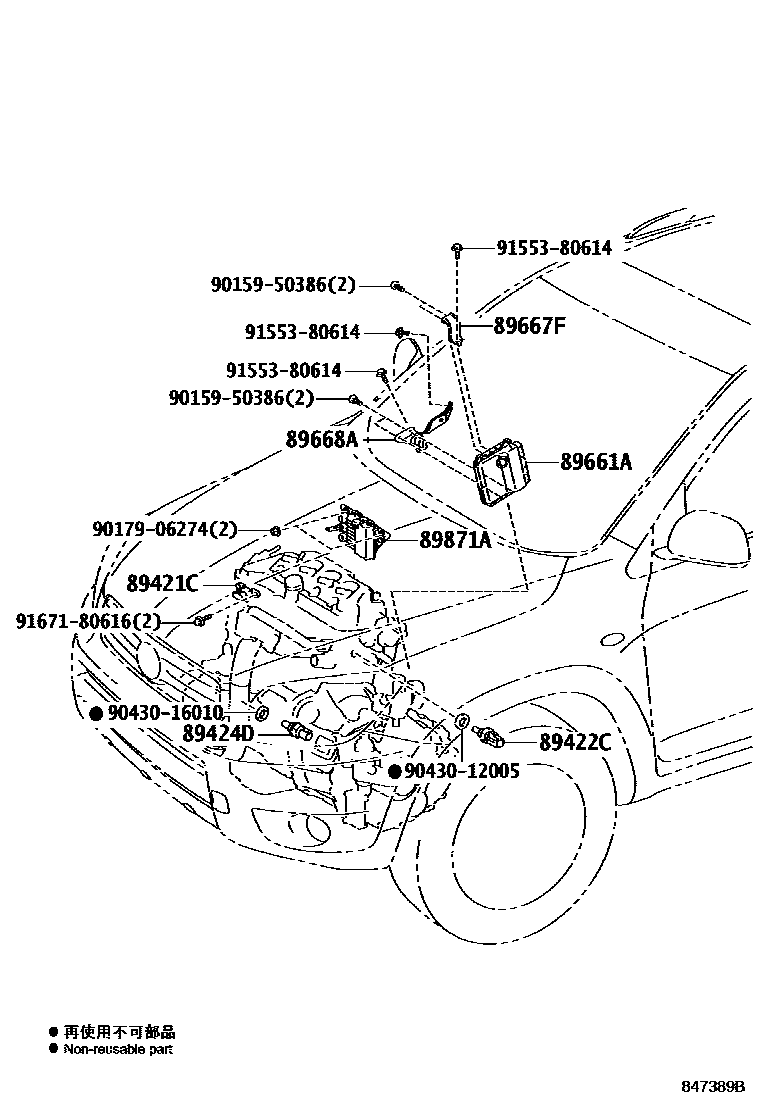

Toyota RAV4 电子控制柴油机(ECD) — Figure 8405
Toyota RAV4 EPC diagram 8405, 电子控制柴油机(ECD), with 1 images and 7 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 89421C | Turbo pressure sensor (for diesel turbines) | 89421-20200 |
| 89422C | Diesel engine water temperature sensor | 89422-33030 |
| 89424D | Intake air temperature sensor | 89424-60010 |
| 89661A | Engine control ECU | 89661-42850 · 89661-42851 · 89661-42852 · 89661-42C00 · 89661-42C01 · 89661-42C02 · 89661-42C10 · 89661-42C11 · 89661-42C12 · 89661-42E00 · 89661-42E01 · 89661-42E02 · 89661-42F20 · 89661-42F21 · 89661-42F22 · 89661-42G90 · 89661-42G91 · 89661-42G92 · 89661-42J00 · 89661-42J01 · 89661-42J02 · 89661-42J10 · 89661-42J11 · 89661-42J12 · 89661-42J20 · 89661-42J21 · 89661-42J30 · 89661-42J31 · 89661-42M30 · 89661-42M31 · 89661-42M32 · 89661-42M40 · 89661-42M41 · 89661-42M42 |
| 89667F | No. 1 engine control ECU bracket | 89667-42050 |
| 89668A | No. 2 engine control ECU bracket | 89668-42050 |
| 89871A | Injector driver | 89870-42040 · 89870-42050 · 89870-42060 · 89870-42070 · 89870-42080 |
