Toyota RAV4 线束和卡夹 — Figure 8202

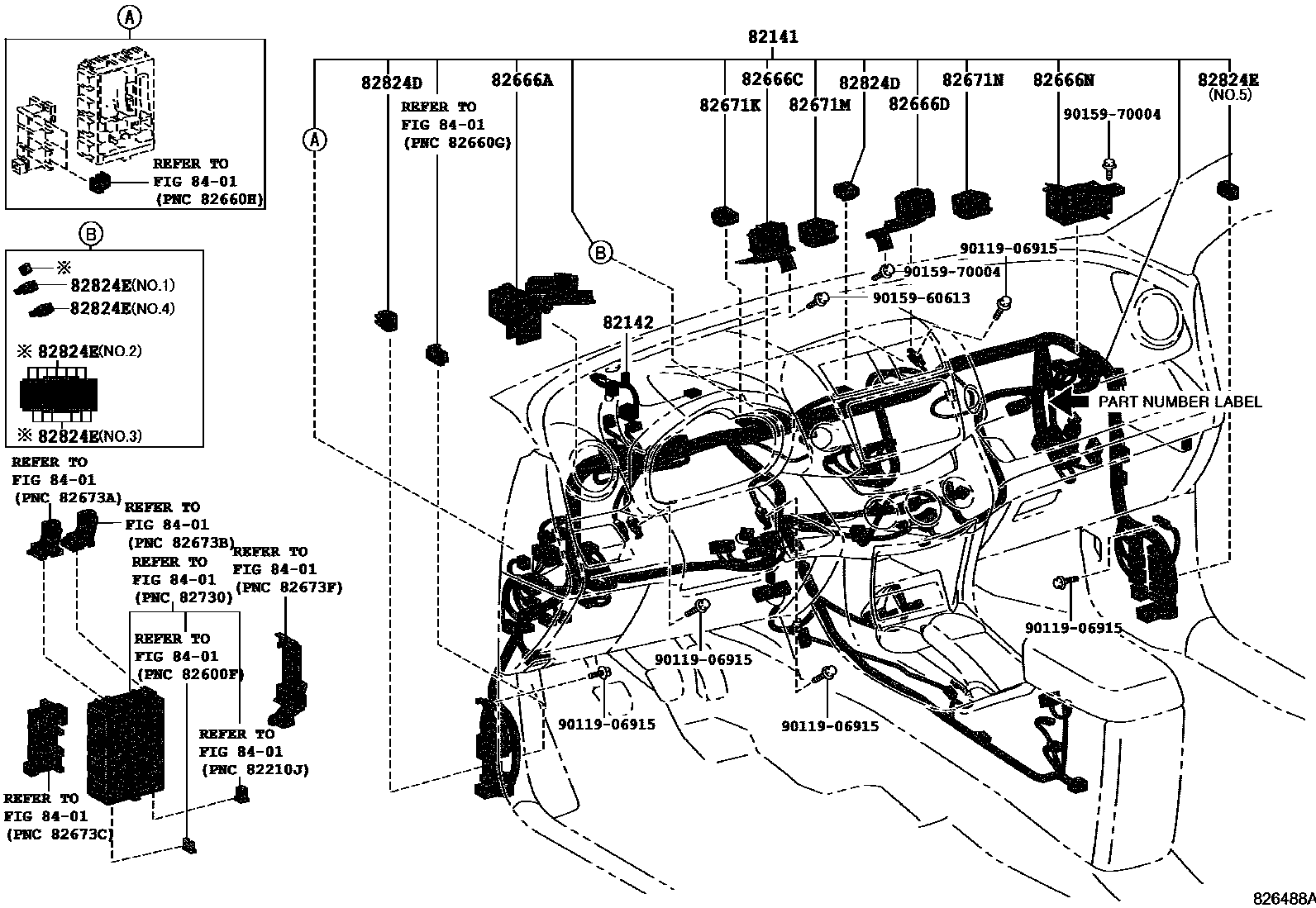

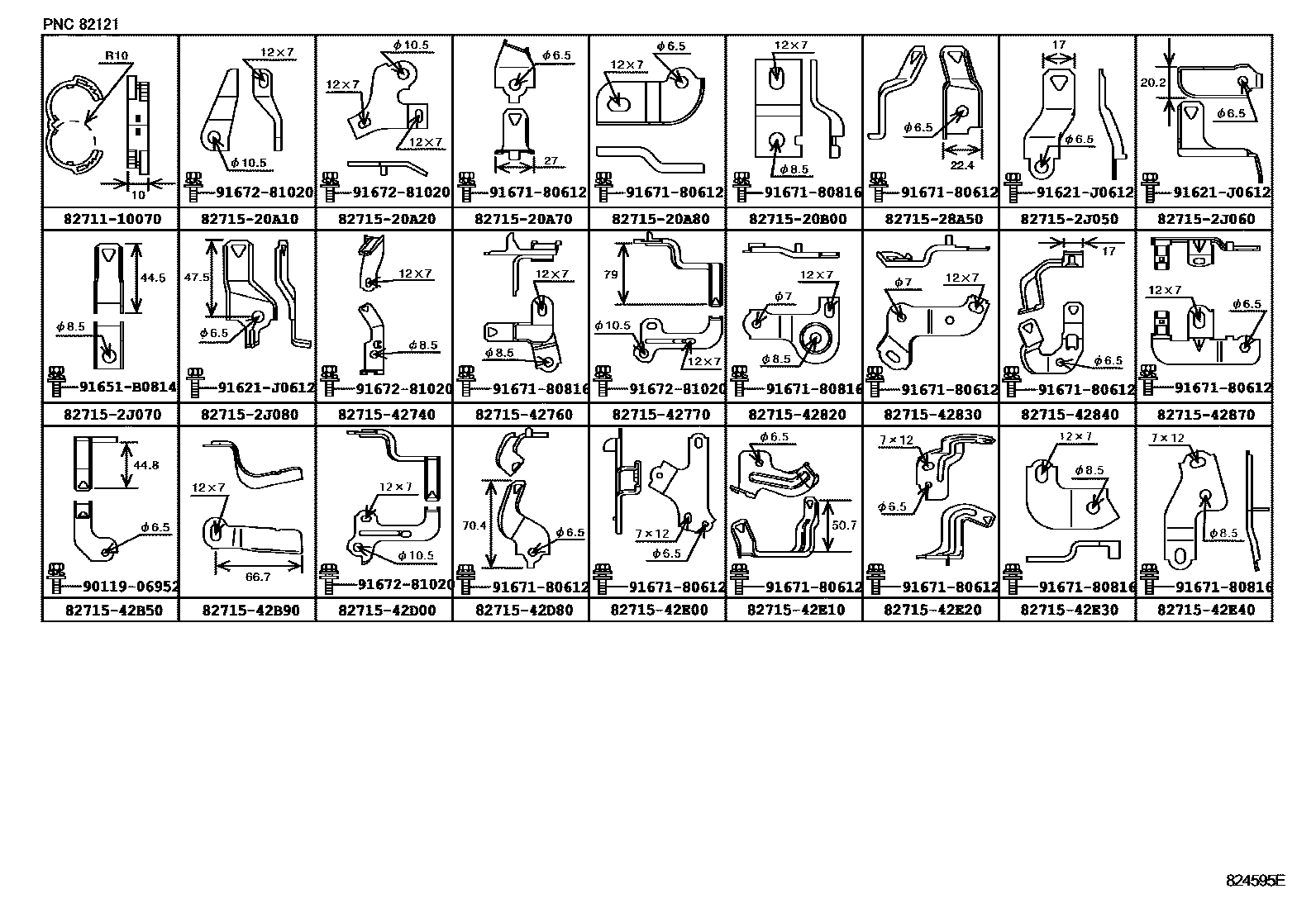

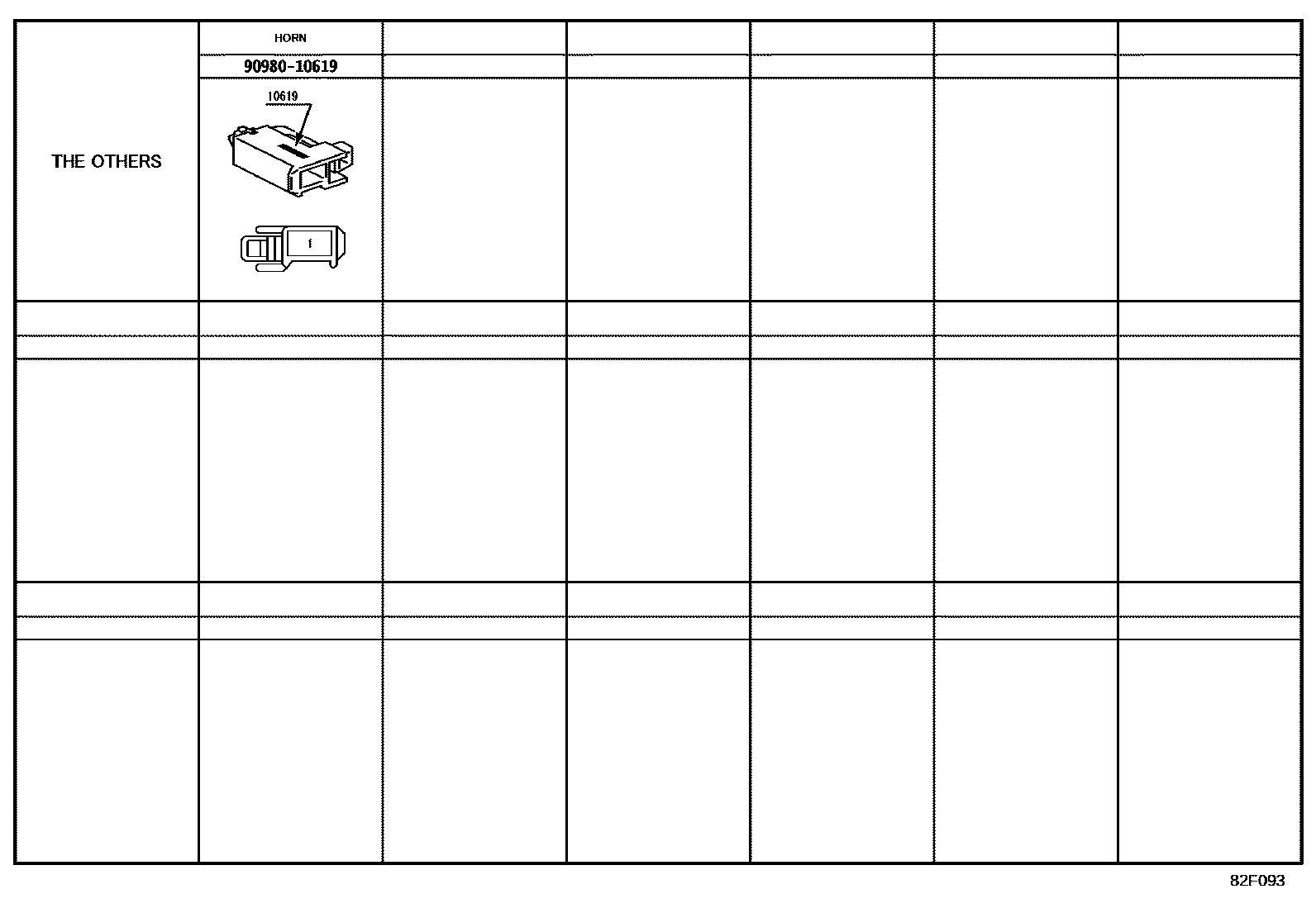

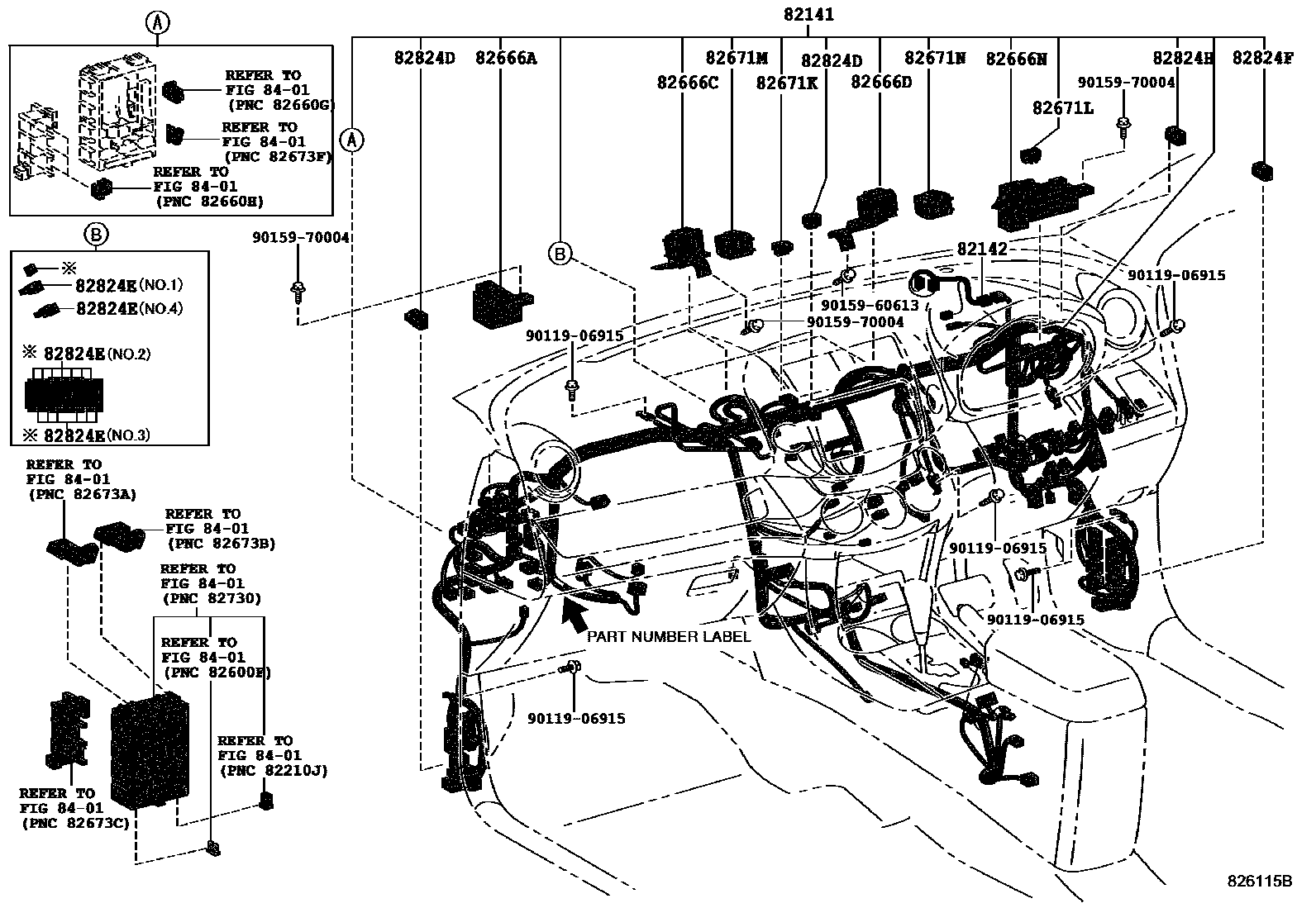

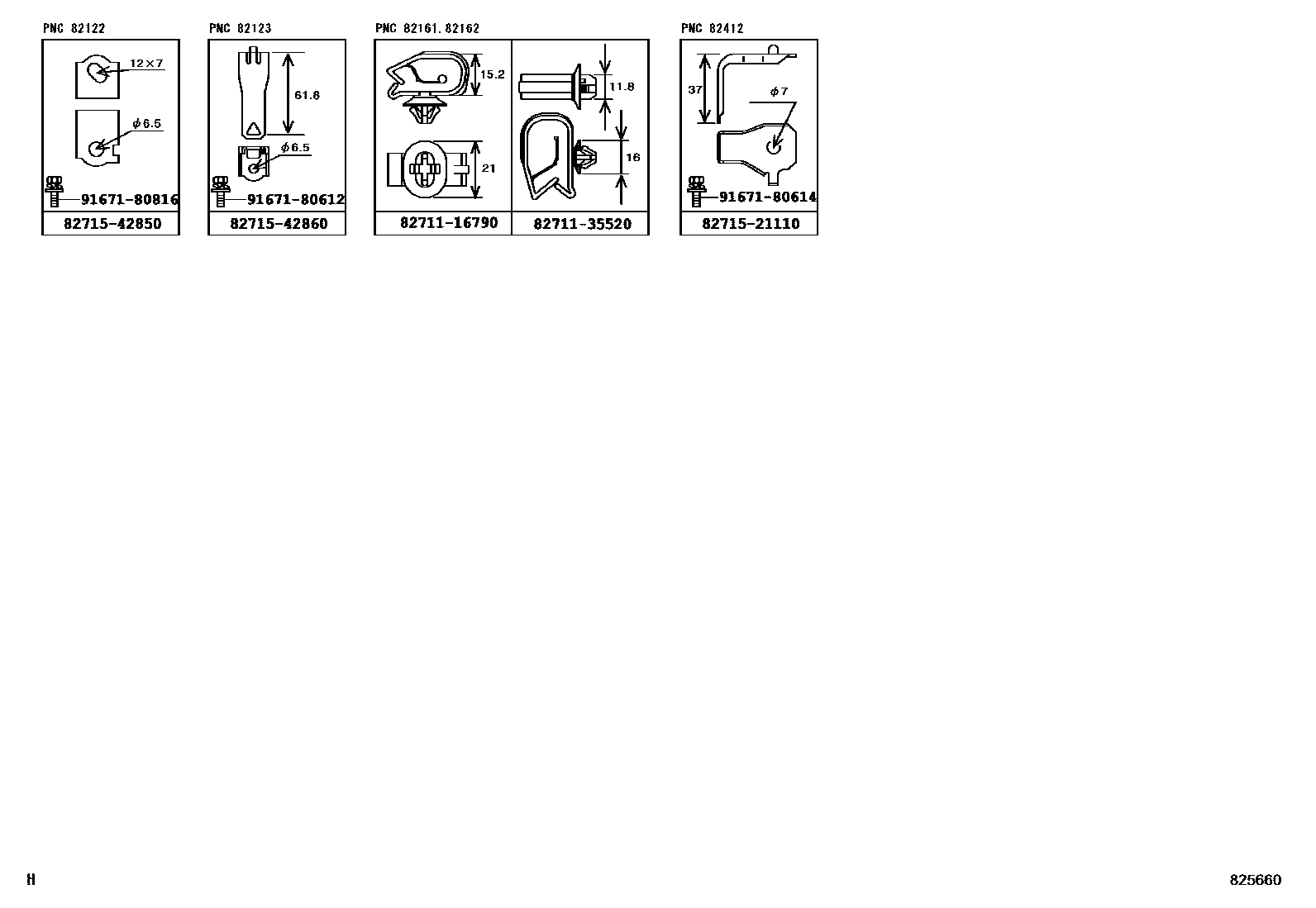

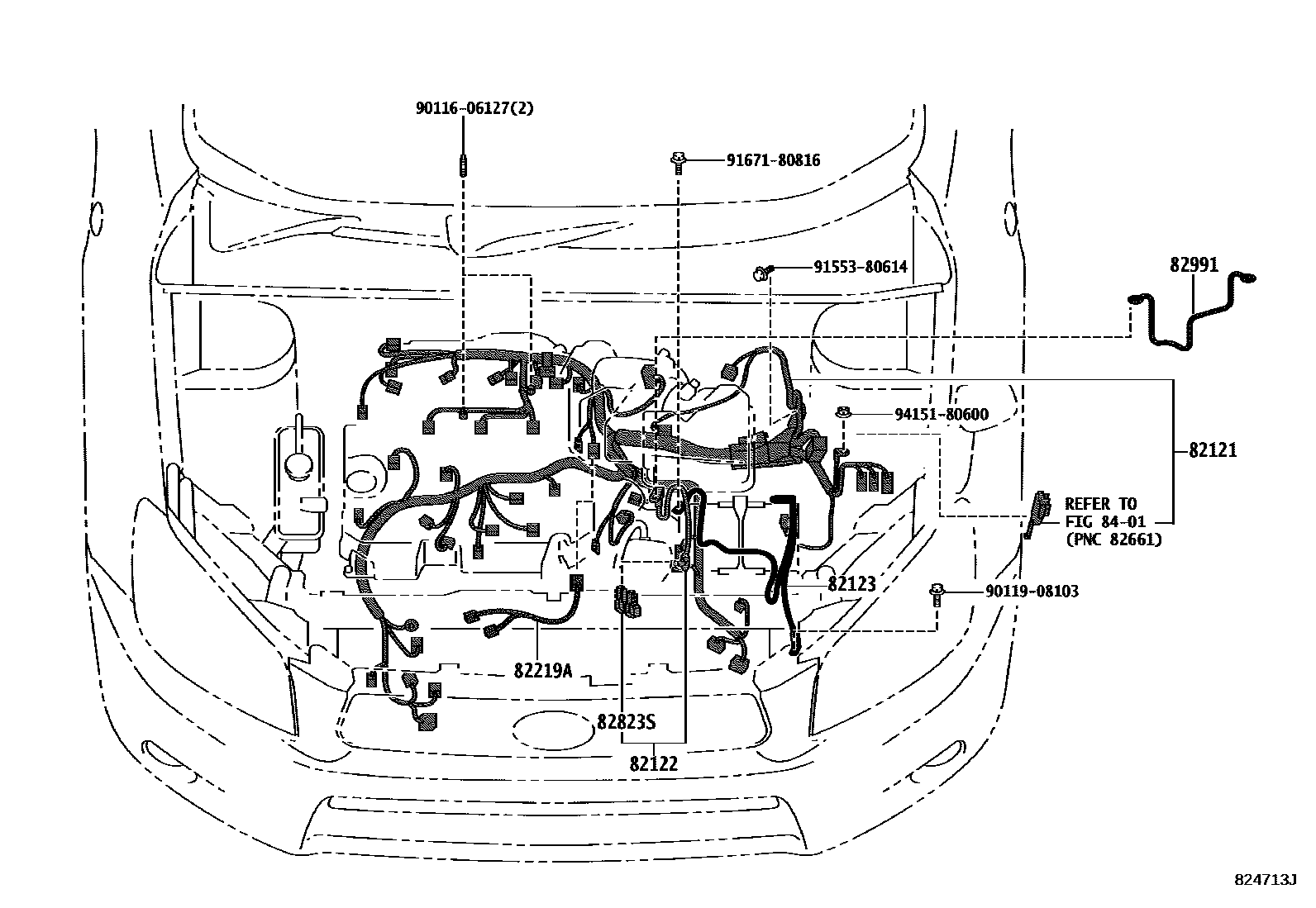

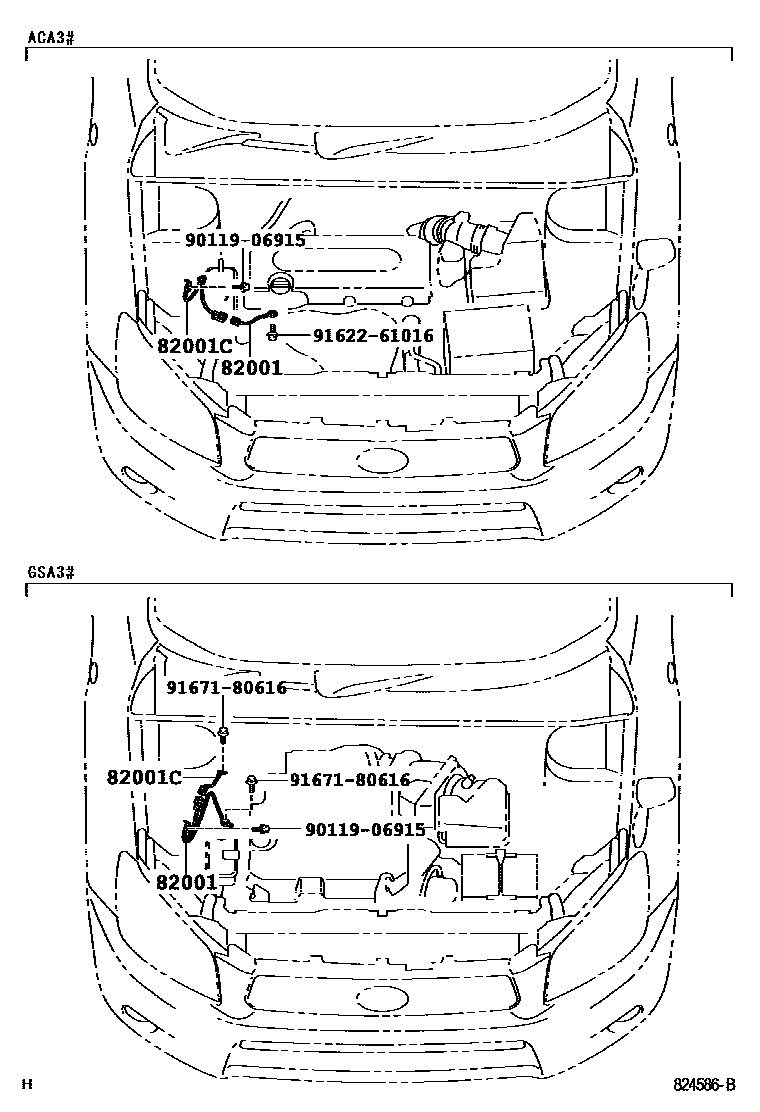

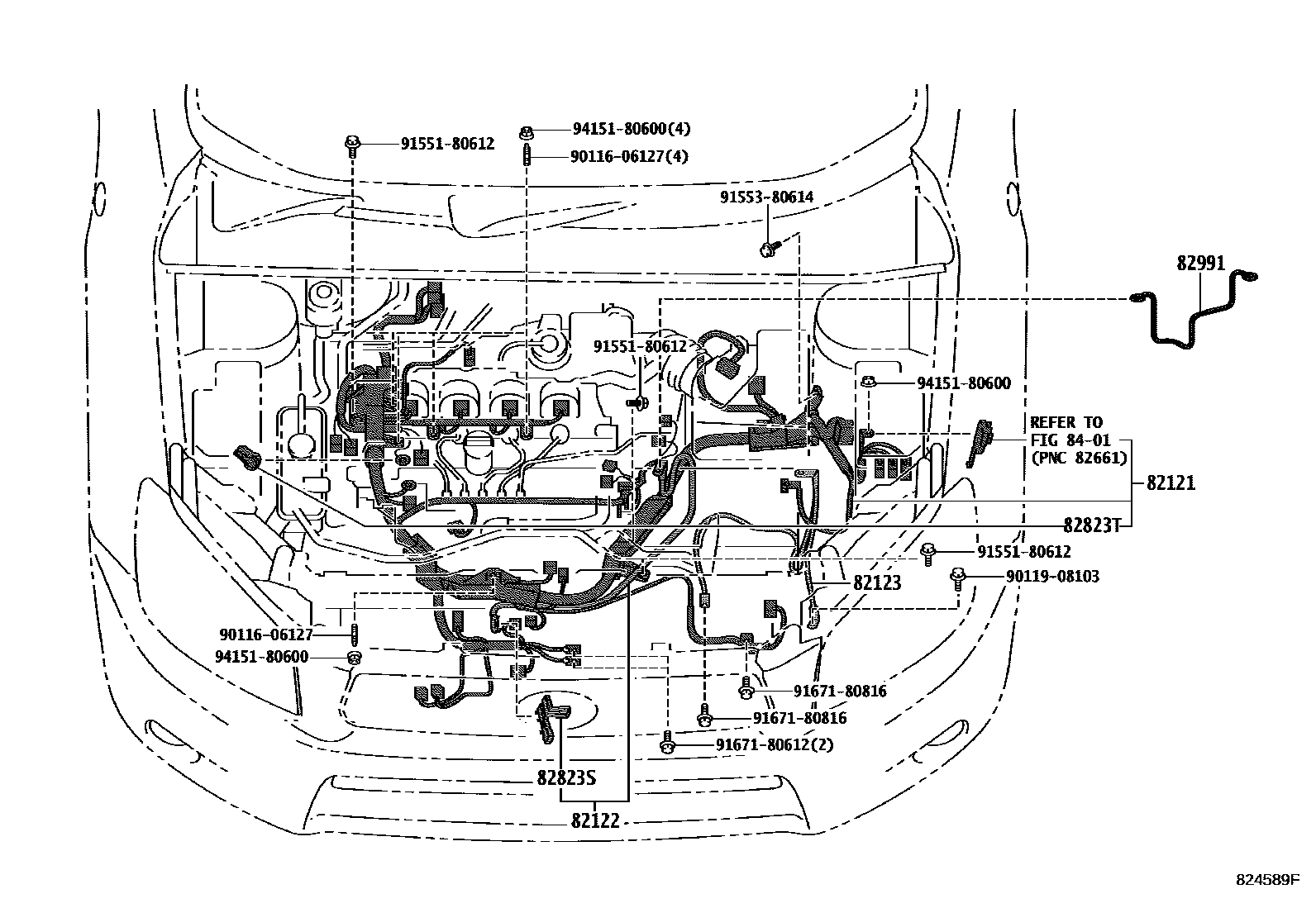

Toyota RAV4 EPC diagram 8202, 线束和卡夹, with 23 images and 62 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|

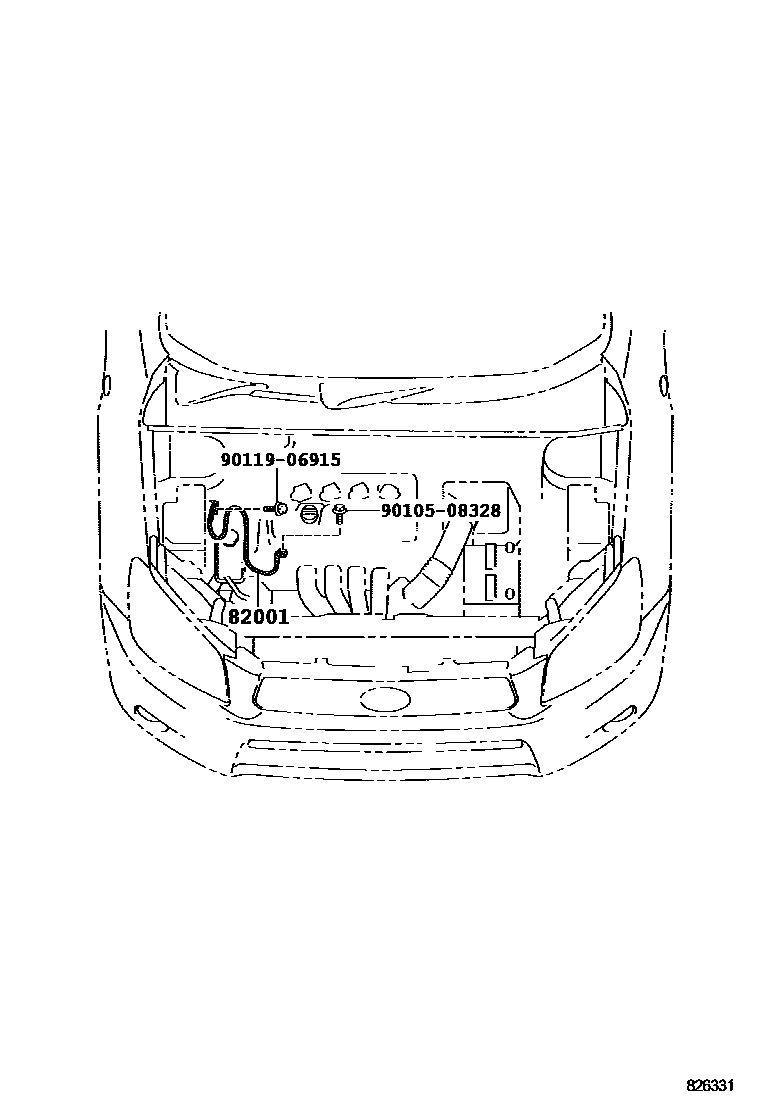

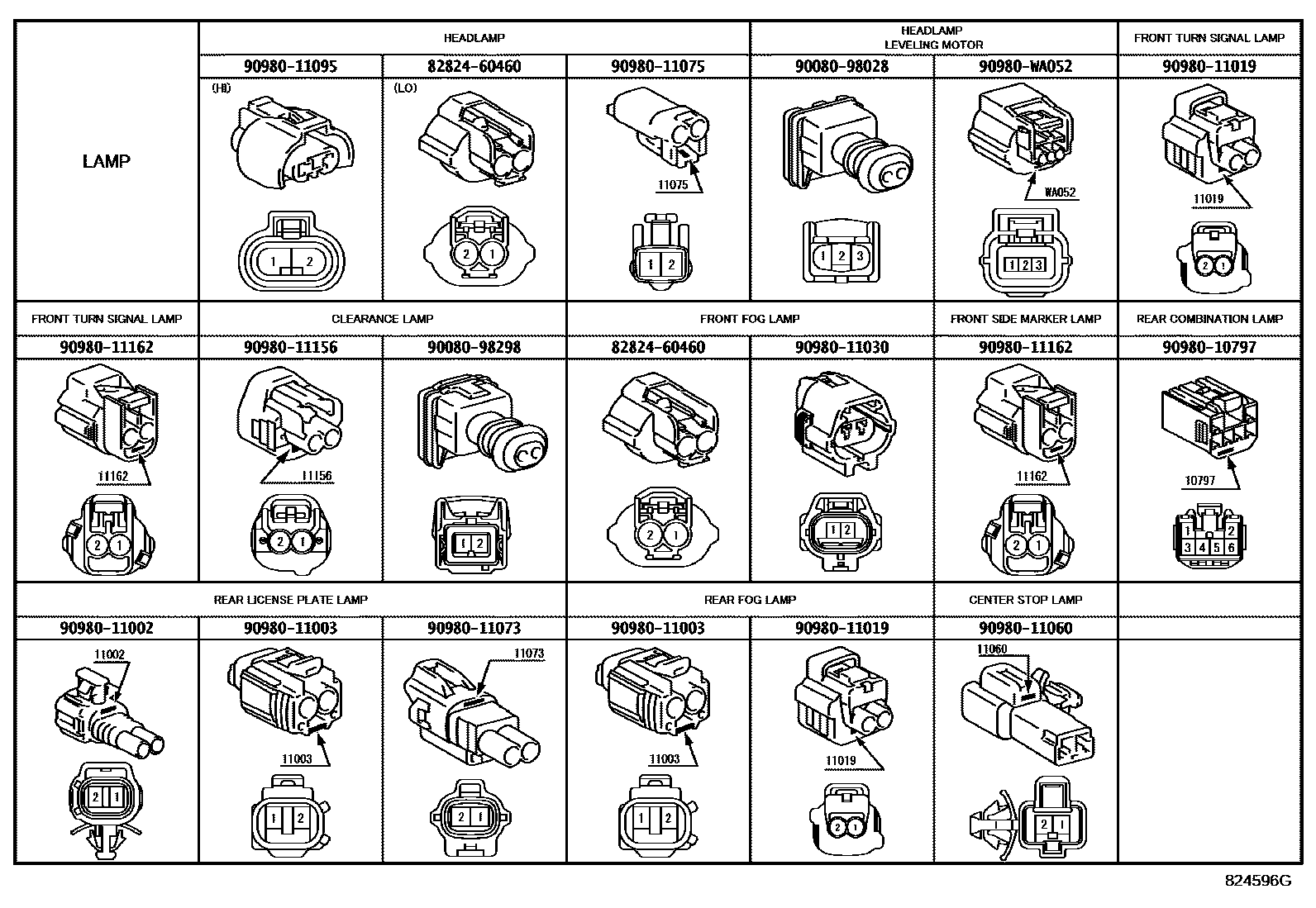

| 82001 | Connection cable No. 1 | 90980-07205 · 90980-07434 · 90980-07466 |
| 82001C | Connection cable No. 2 | 90980-07435 · 90980-07437 |

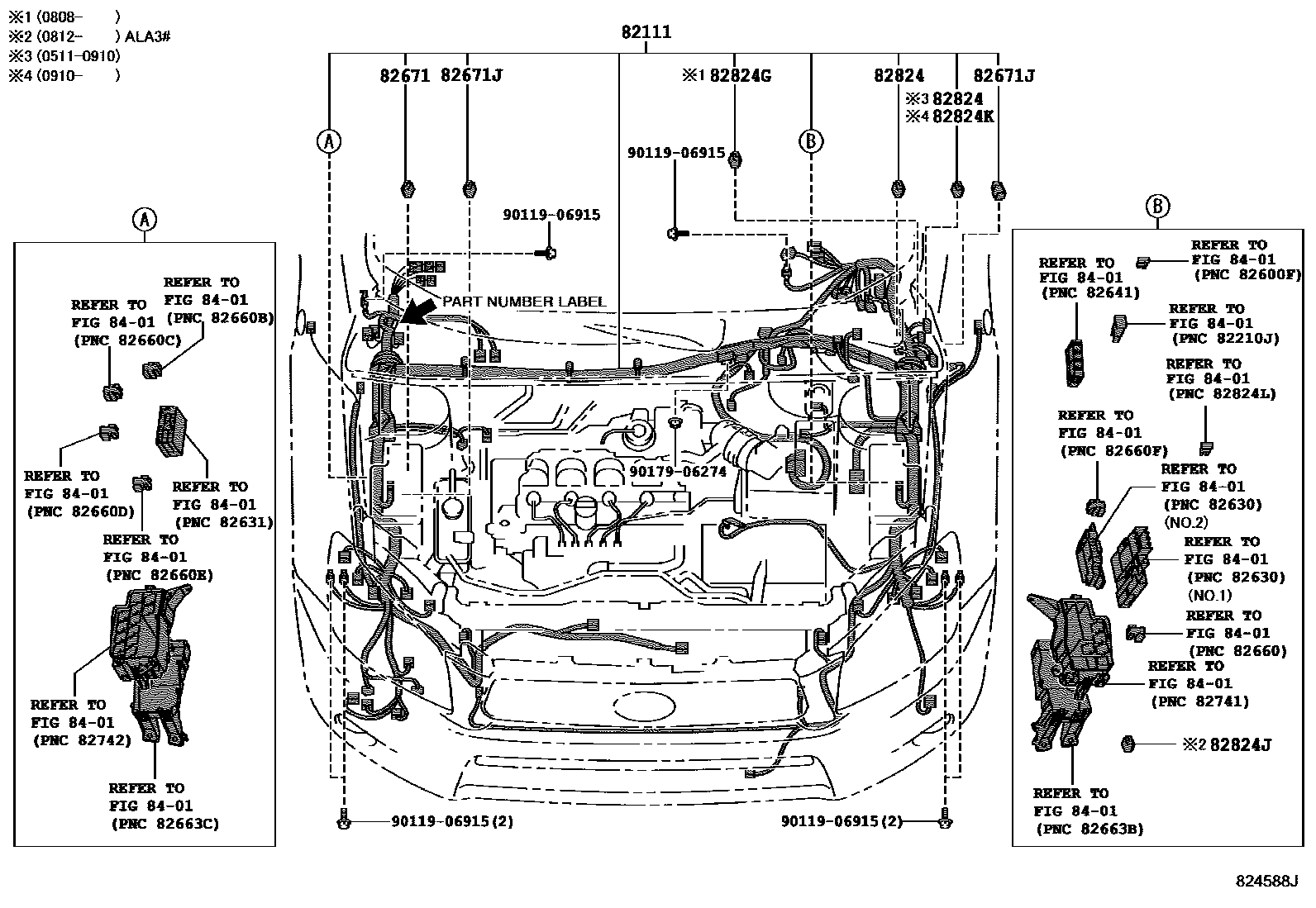

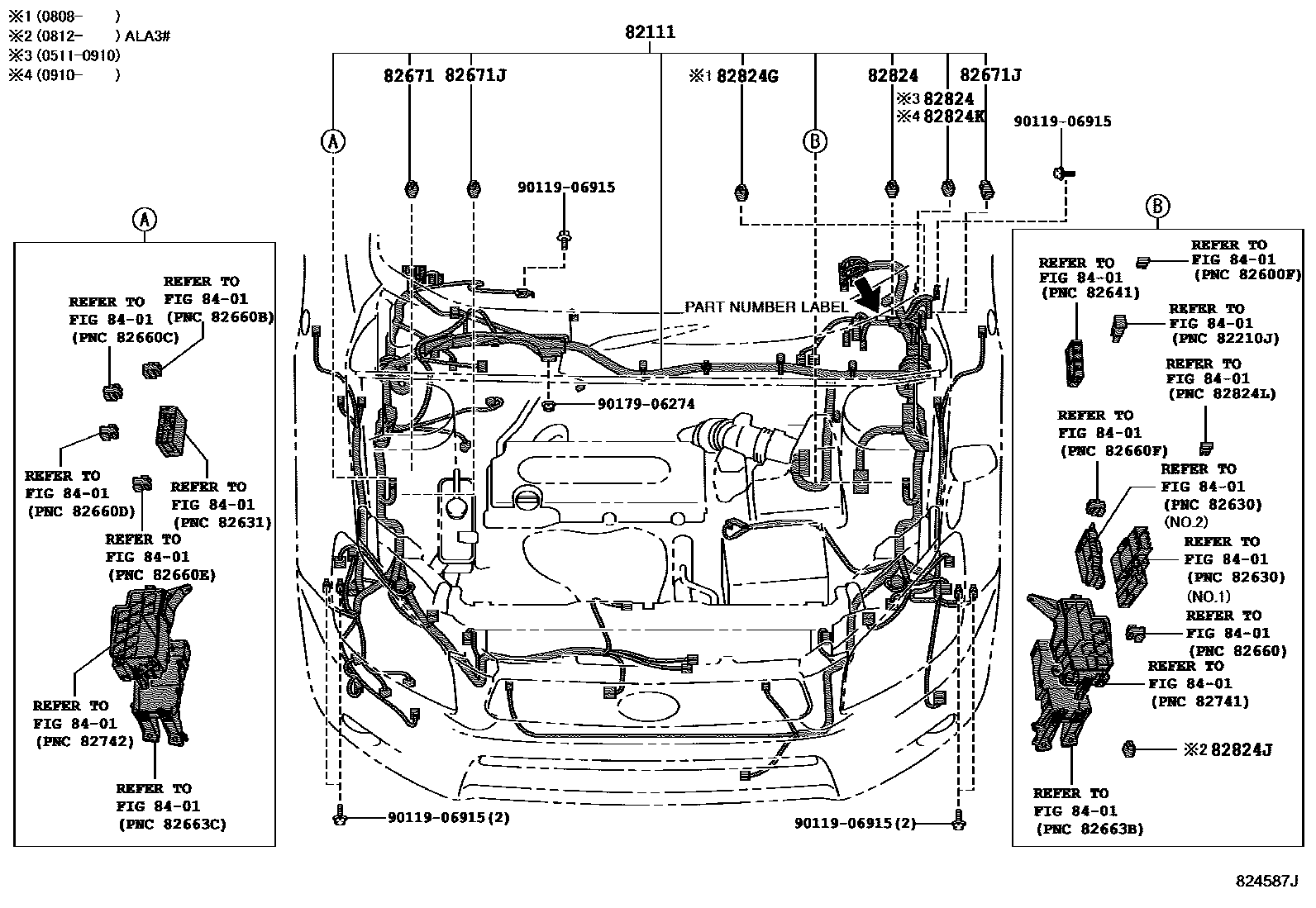

| 82111 | Engine room main wiring harness | 82111-42D20 · 82111-42D21 · 82111-42D22 · 82111-42D30 · 82111-42D31 · 82111-42D32 · 82111-42D33 · 82111-42D40 · 82111-42D41 · 82111-42D42 · 82111-42E20 · 82111-42E21 · 82111-42E30 · 82111-42E31 · 82111-42E50 · 82111-42E51 · 82111-42E70 · 82111-42F00 · 82111-42F10 · 82111-42F20 · 82111-42F30 · 82111-42F40 · 82111-42F50 · 82111-42F60 · 82111-42F70 · 82111-42F80 · 82111-42F90 · 82111-42F91 · 82111-42G00 · 82111-42G10 · 82111-42G20 · 82111-42G30 · 82111-42G40 · 82111-42G50 · 82111-42G80 · 82111-42G81 · 82111-42G82 · 82111-42G90 · 82111-42G91 · 82111-42J00 · 82111-42J40 · 82111-42J41 · 82111-42J42 · 82111-42J43 · 82111-42J50 · 82111-42J51 · 82111-42J52 · 82111-42J53 · 82111-42J90 · 82111-42K10 · 82111-42K20 · 82111-42K30 · 82111-42K70 · 82111-42K80 · 82111-42K90 · 82111-42L00 · 82111-42L10 · 82111-42L20 · 82111-42L40 · 82111-42L50 · 82111-42L60 · 82111-42L70 · 82111-42L80 · 82111-42L90 · 82111-42M00 · 82111-42M10 · 82111-42M30 · 82111-42M40 · 82111-42M50 · 82111-42M60 · 82111-42Q50 · 82111-42Q60 · 82111-4A330 · 82111-4A331 · 82111-4A332 · 82111-4A340 · 82111-4A341 · 82111-4A342 · 82111-4A350 · 82111-4A351 · 82111-4A352 · 82111-4A353 · 82111-4A360 · 82111-4A361 · 82111-4A362 · 82111-4A370 · 82111-4A371 · 82111-4A372 · 82111-4A380 · 82111-4A381 · 82111-4A382 · 82115-42020 · 82115-42021 · 82115-42022 |

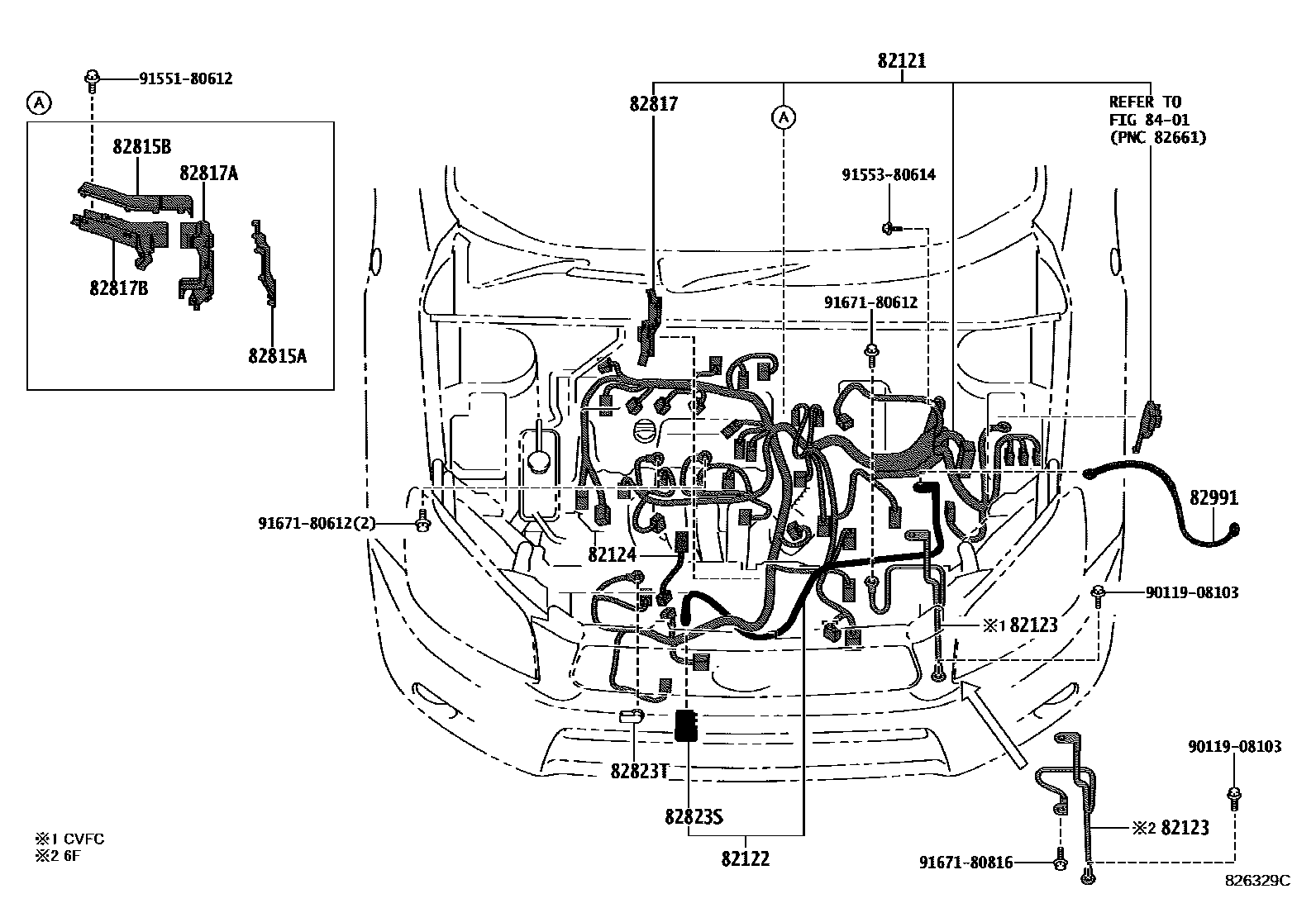

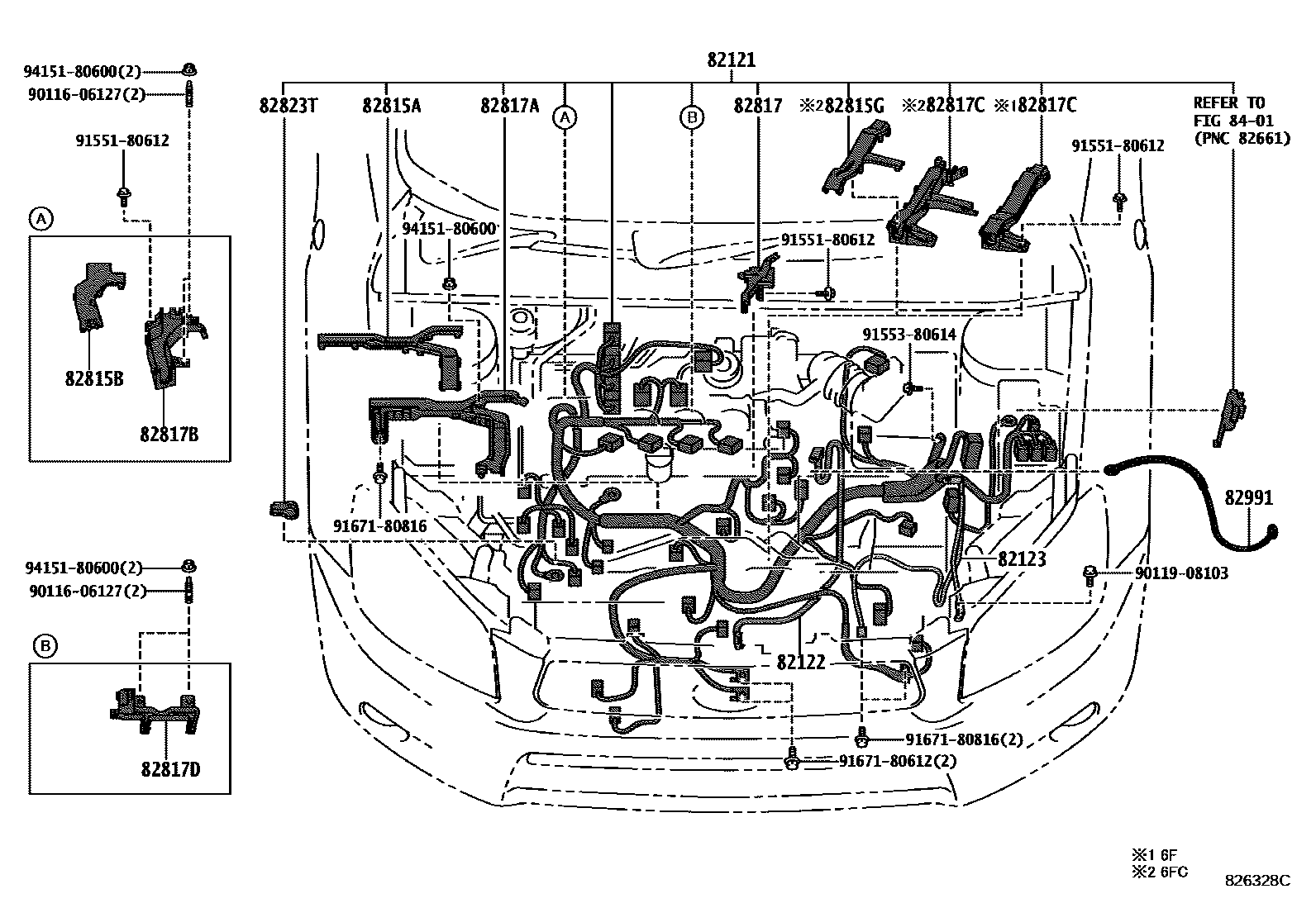

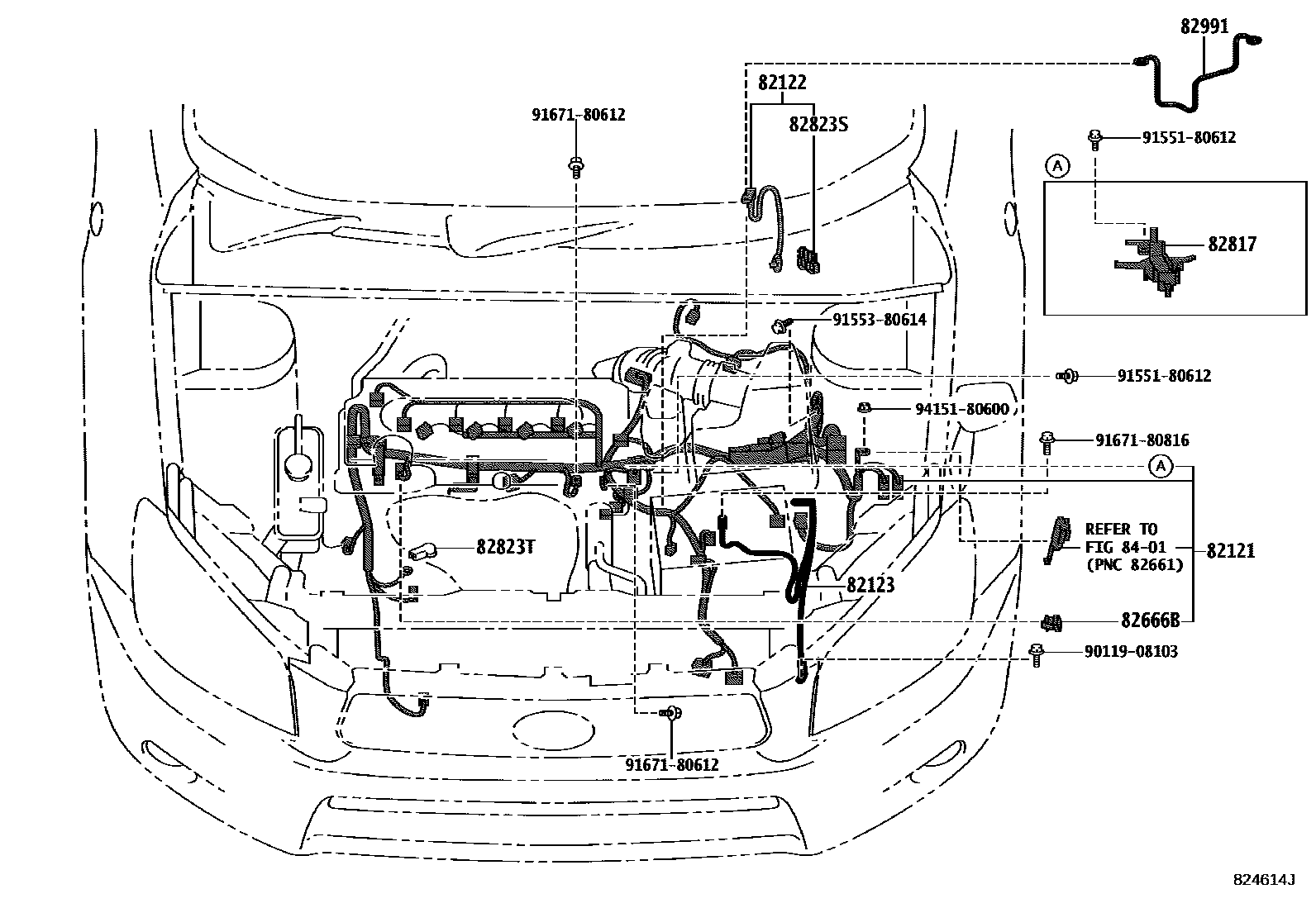

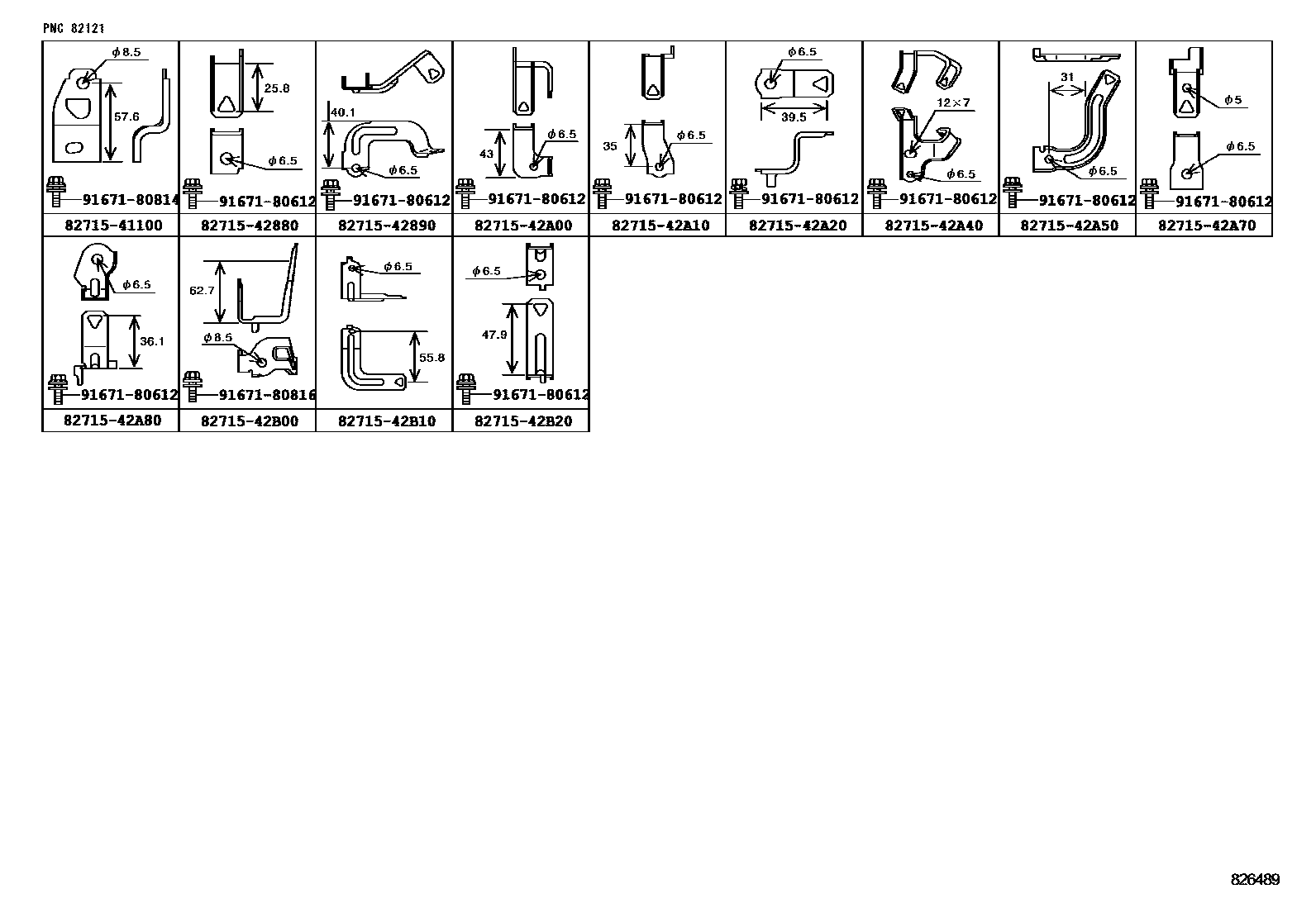

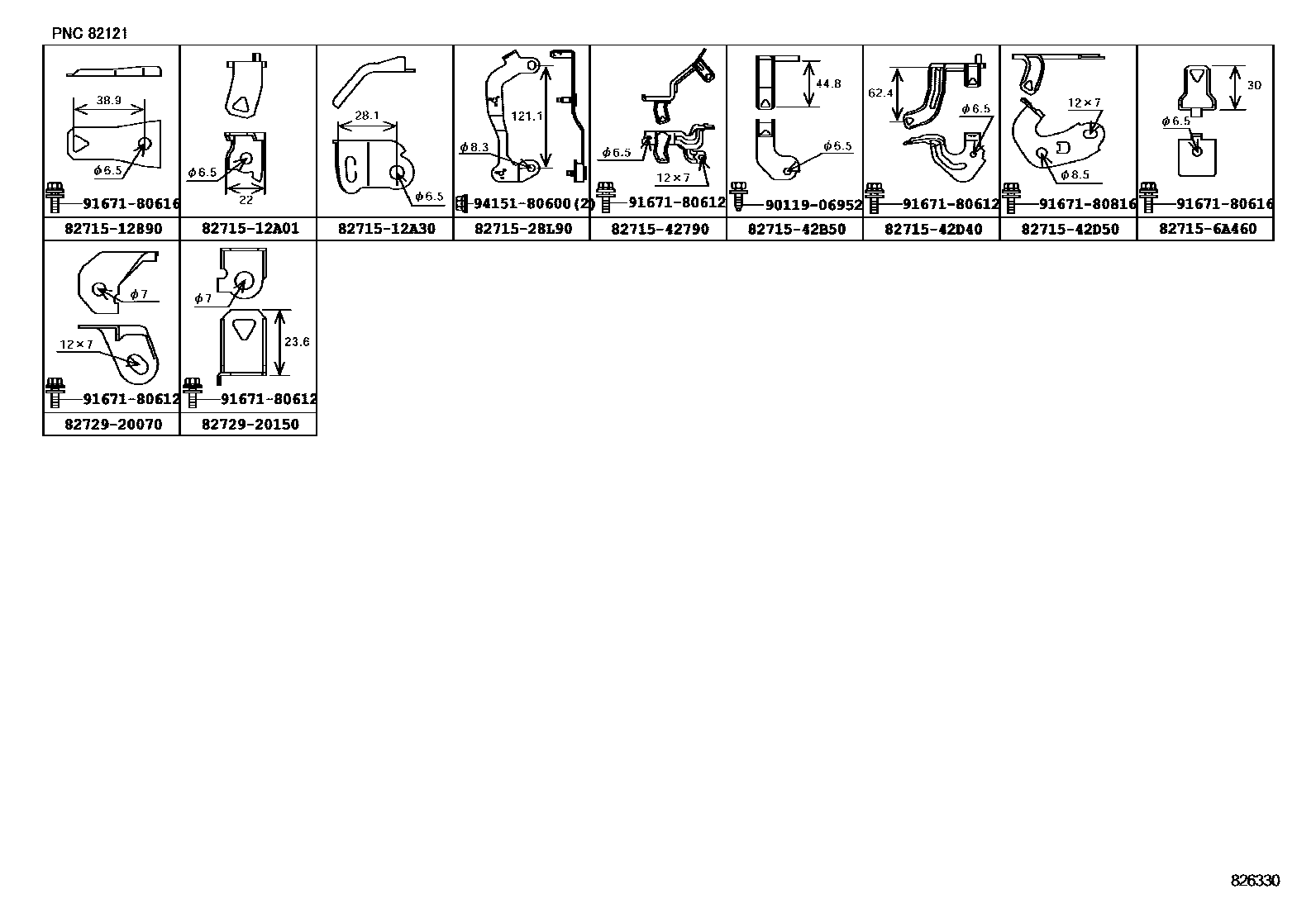

| 82121 | Engine wiring harness | 82121-42A10 · 82121-42A20 · 82121-42A21 · 82121-42A40 · 82121-42A41 · 82121-42A42 · 82121-42A50 · 82121-42A51 · 82121-42A52 · 82121-42A71 · 82121-42A80 · 82121-42A81 · 82121-42B00 · 82121-42B10 · 82121-42B20 · 82121-42B50 · 82121-42B51 · 82121-42B60 · 82121-42B61 · 82121-42B70 · 82121-42B71 · 82121-42C00 · 82121-42C10 |
| 82122 | Engine No. 2 wiring harness | 82122-42040 · 82122-42041 · 82122-42050 · 82122-42060 · 82122-42070 · 82122-42080 |
| 82123 | Engine No. 3 wiring harness | 82123-42100 · 82123-42110 · 82123-42130 · 82123-42140 · 82123-42150 · 82123-42160 · 82123-42170 · 82123-42180 · 82123-42190 · 82123-42210 |
| 82124 | Engine No. 4 wiring harness | 82124-02090 · 82124-12160 |

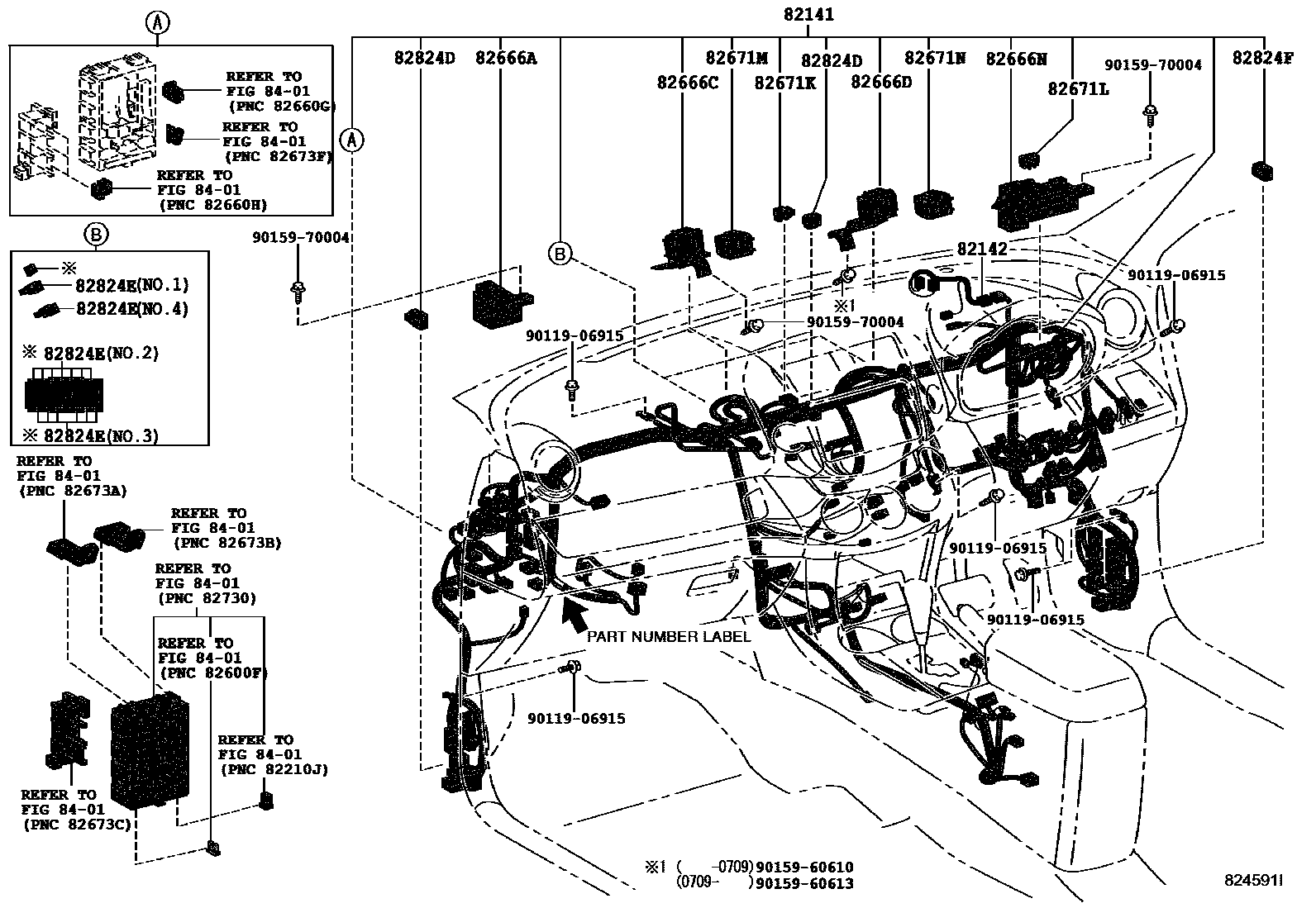

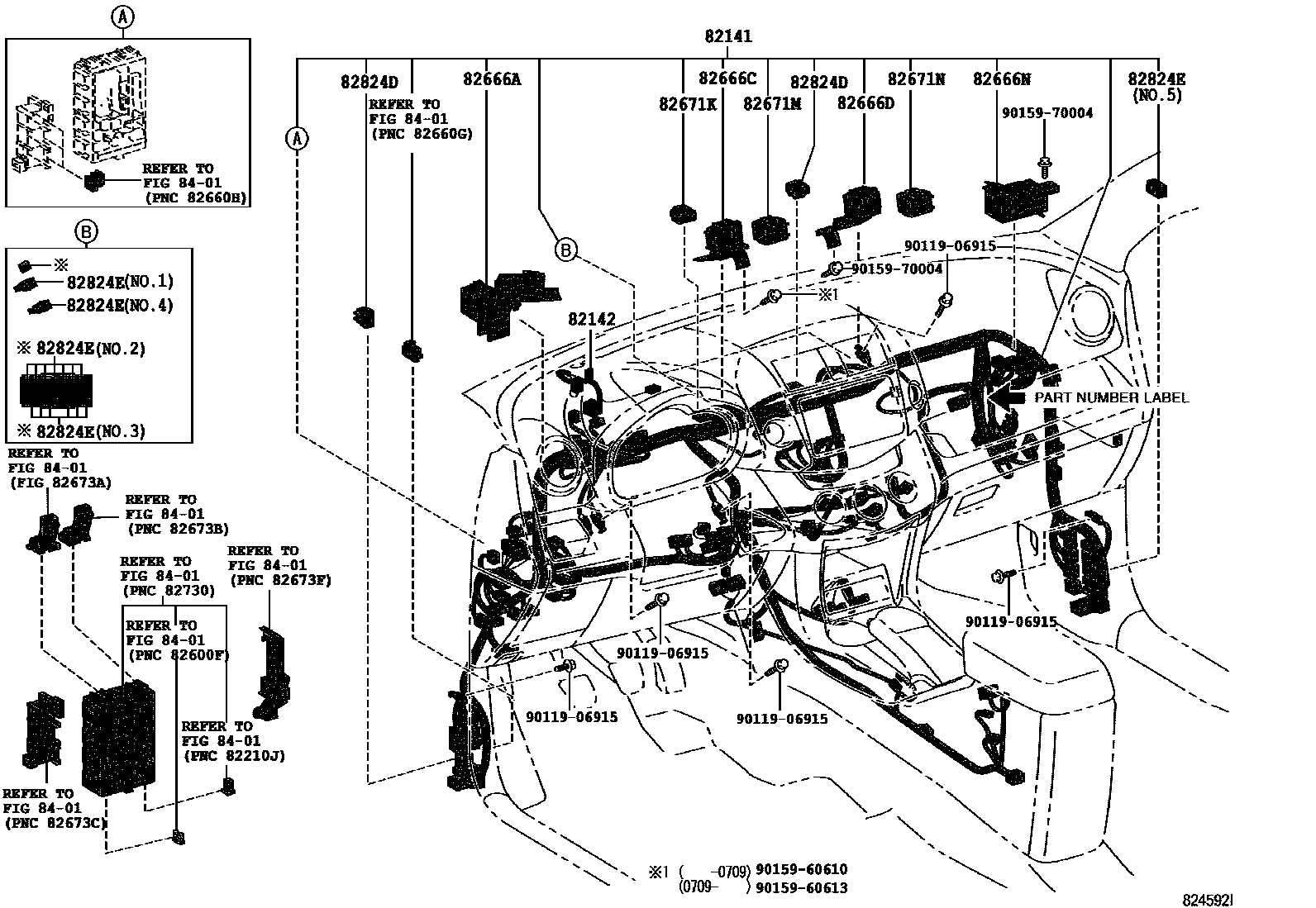

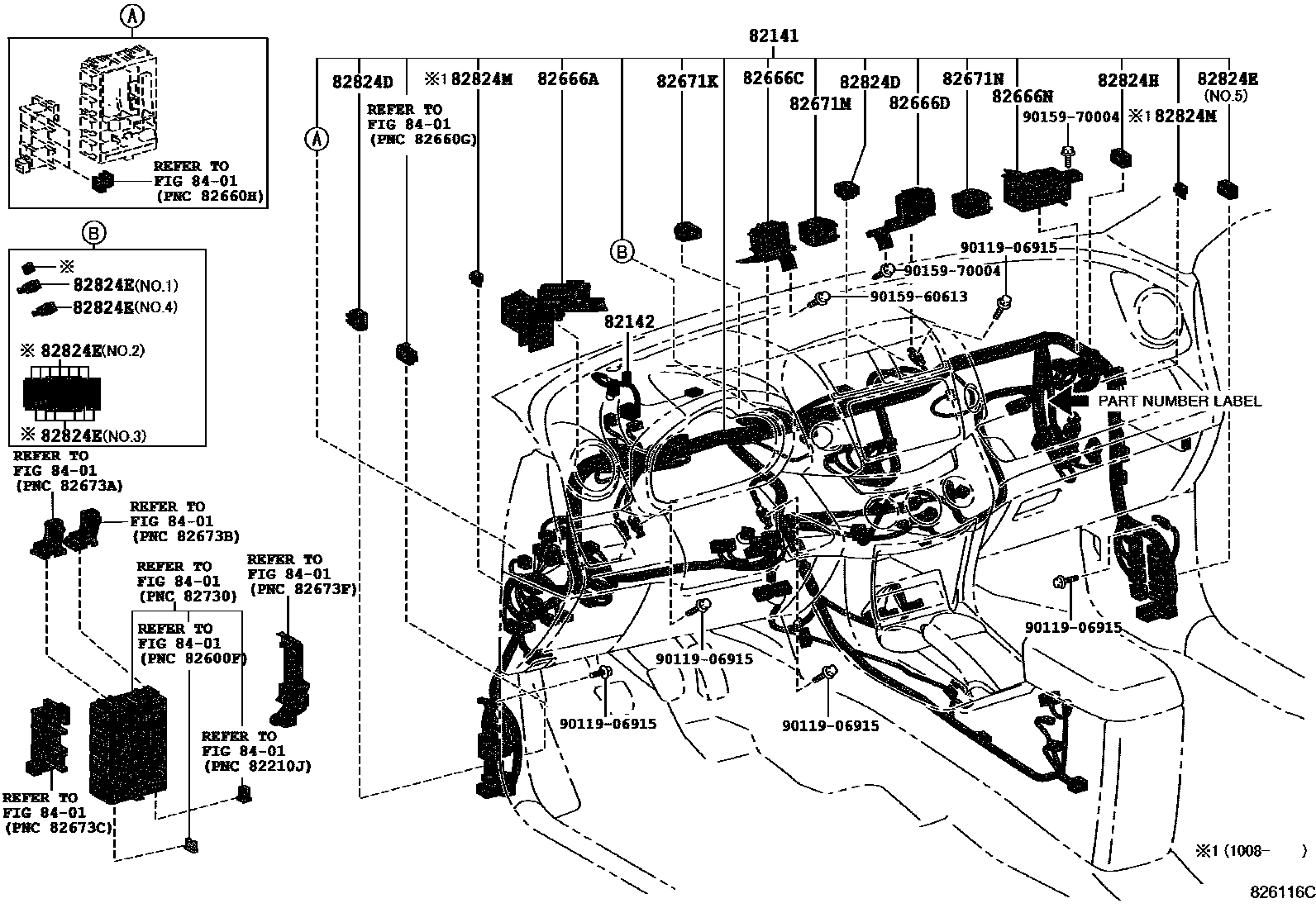

| 82141 | Dashboard wiring harness | 82141-42M80 · 82141-42M81 · 82141-42M90 · 82141-42M91 · 82141-42N00 · 82141-42N01 · 82141-42N10 · 82141-42N11 · 82141-42N20 · 82141-42N30 · 82141-42N40 · 82141-42N41 · 82141-42N50 · 82141-42N51 · 82141-42N60 · 82141-42N61 · 82141-42N70 · 82141-42N80 · 82141-42N81 · 82141-42N90 · 82141-42N91 · 82141-42P00 · 82141-42P01 · 82141-42P10 · 82141-42P11 · 82141-42P20 · 82141-42P30 · 82141-42P40 · 82141-42P41 · 82141-42P50 · 82141-42P51 · 82141-42P60 · 82141-42P61 · 82141-42P70 · 82141-42P80 · 82141-42P81 · 82141-42P90 · 82141-42P91 · 82141-42R70 · 82141-42R71 · 82141-42R80 · 82141-42R81 · 82141-42R90 · 82141-42R91 · 82141-42S00 · 82141-42S01 · 82141-42S10 · 82141-42S11 · 82141-42S20 · 82141-42S21 · 82141-42S30 · 82141-42S31 · 82141-42Z50 · 82141-42Z51 · 82141-42Z52 · 82141-42Z53 · 82141-42Z54 · 82141-42Z55 · 82141-42Z60 · 82141-42Z61 · 82141-42Z62 · 82141-42Z63 · 82141-42Z64 · 82141-42Z70 · 82141-42Z71 · 82141-42Z72 · 82141-42Z73 · 82141-42Z80 · 82141-42Z81 · 82141-42Z90 · 82141-42Z91 · 82141-42Z92 · 82141-42Z93 · 82141-42Z94 · 82141-4AA00 · 82141-4AA01 · 82141-4AA02 · 82141-4AA03 · 82141-4AA10 · 82141-4AA11 · 82141-4AA12 · 82141-4AA13 · 82141-4AA14 · 82141-4AA20 · 82141-4AA21 · 82141-4AA22 · 82141-4AA23 · 82141-4AA30 · 82141-4AA31 · 82141-4AA32 · 82141-4AA33 · 82141-4AA40 · 82141-4AA41 · 82141-4AA42 · 82141-4AA43 · 82141-4AA50 · 82141-4AA51 · 82141-4AA52 · 82141-4AA53 · 82141-4AA60 · 82141-4AA61 · 82141-4AA62 · 82141-4AA63 · 82141-4AA64 · 82141-4AA70 · 82141-4AA71 · 82141-4AA72 · 82141-4AA73 · 82141-4AA90 · 82141-4AA91 · 82141-4AA92 · 82141-4AA93 · 82141-4AB00 · 82141-4AB01 · 82141-4AB02 · 82141-4AB03 · 82141-4AB10 · 82141-4AB11 · 82141-4AB12 · 82141-4AB13 · 82141-4AB14 · 82141-4AB20 · 82141-4AB21 · 82141-4AB22 · 82141-4AB23 · 82141-4AB40 · 82141-4AB41 · 82141-4AB42 · 82141-4AB43 · 82141-4AB50 · 82141-4AB51 · 82141-4AB52 · 82141-4AB53 · 82141-4AB60 · 82141-4AB61 · 82141-4AB62 · 82141-4AB63 · 82141-4AB64 · 82141-4AB70 · 82141-4AB71 · 82141-4AB72 · 82141-4AB73 · 82141-4AB90 · 82141-4AB91 · 82141-4AB92 · 82141-4AB93 · 82141-4AC70 · 82141-4AC71 · 82141-4AC72 · 82141-4AC73 · 82141-4AC74 · 82141-4AC80 · 82141-4AC81 · 82141-4AC82 · 82141-4AC83 · 82141-4AC90 · 82141-4AC91 · 82141-4AC92 · 82141-4AC93 · 82141-4AD60 · 82141-4AD61 · 82141-4AD62 · 82141-4AD63 · 82141-4AD64 · 82141-4AD65 · 82141-4AD66 · 82141-4AD70 · 82141-4AD71 · 82141-4AD72 · 82141-4AD73 · 82141-4AD74 · 82141-4AD75 · 82141-4AD80 · 82141-4AD81 · 82141-4AD82 · 82141-4AD83 · 82141-4AD84 · 82141-4AD85 · 82141-4AD86 · 82141-4AD90 · 82141-4AD91 · 82141-4AD92 · 82141-4AD93 · 82141-4AD94 · 82141-4AD95 · 82141-4AE00 · 82141-4AE01 · 82141-4AE02 · 82141-4AE03 · 82141-4AE10 · 82141-4AE11 · 82141-4AE12 · 82141-4AE13 · 82141-4AE20 · 82141-4AE21 · 82141-4AE22 · 82141-4AE23 · 82141-4AJ10 · 82141-4AJ11 · 82141-4AJ12 · 82141-4AJ13 · 82141-4AJ80 · 82141-4AJ90 · 82141-4AK40 · 82141-4AK50 · 82141-4AK60 · 82141-4AK70 · 82141-4AQ00 · 82141-4AQ10 |
| 82142 | Instrument panel wiring harness No. 2 | 82142-42040 · 82142-42050 · 82142-42060 · 82142-42070 |

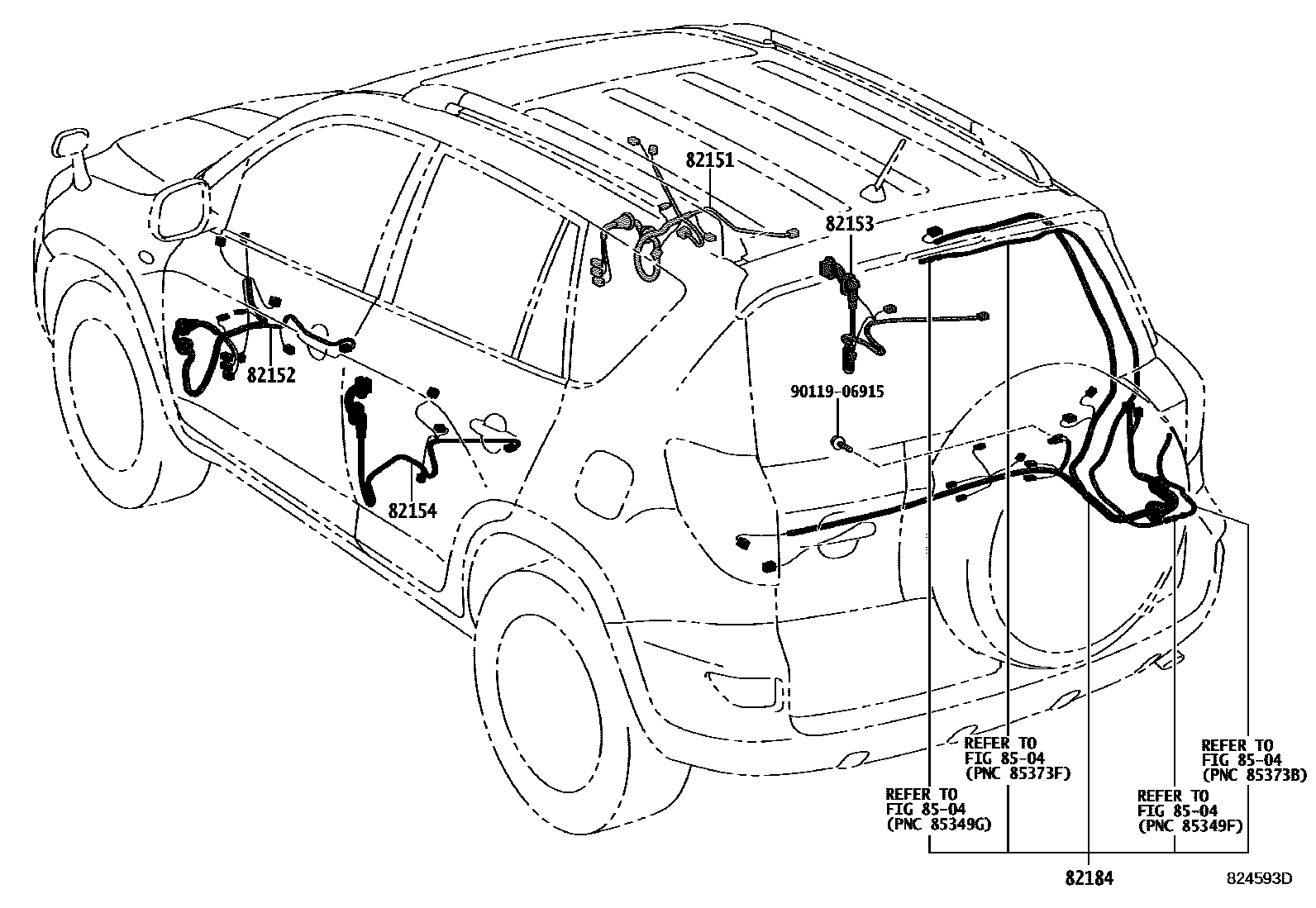

| 82151 | Right front door wiring harness | 82151-42730 · 82151-42870 · 82151-42880 · 82151-42890 · 82151-42A00 · 82151-42A10 · 82151-42A20 · 82151-42A80 · 82151-42A90 · 82151-42A91 · 82151-42B20 · 82151-42B21 · 82151-42B30 · 82151-42B31 · 82151-42B40 · 82151-42B41 |
| 82152 | Left front door wiring harness | 82152-42750 · 82152-42770 · 82152-42780 · 82152-42790 · 82152-42800 · 82152-42810 · 82152-42820 · 82152-42890 · 82152-42A00 · 82152-42A01 · 82152-42A30 · 82152-42A40 · 82152-42A50 · 82152-42A51 |
| 82153 | Rear door wiring harness No. 1 | 82153-42100 · 82153-42110 · 82153-42130 |
| 82154 | Rear door wiring harness No. 2 | 82153-42100 · 82153-42130 · 82154-42020 |

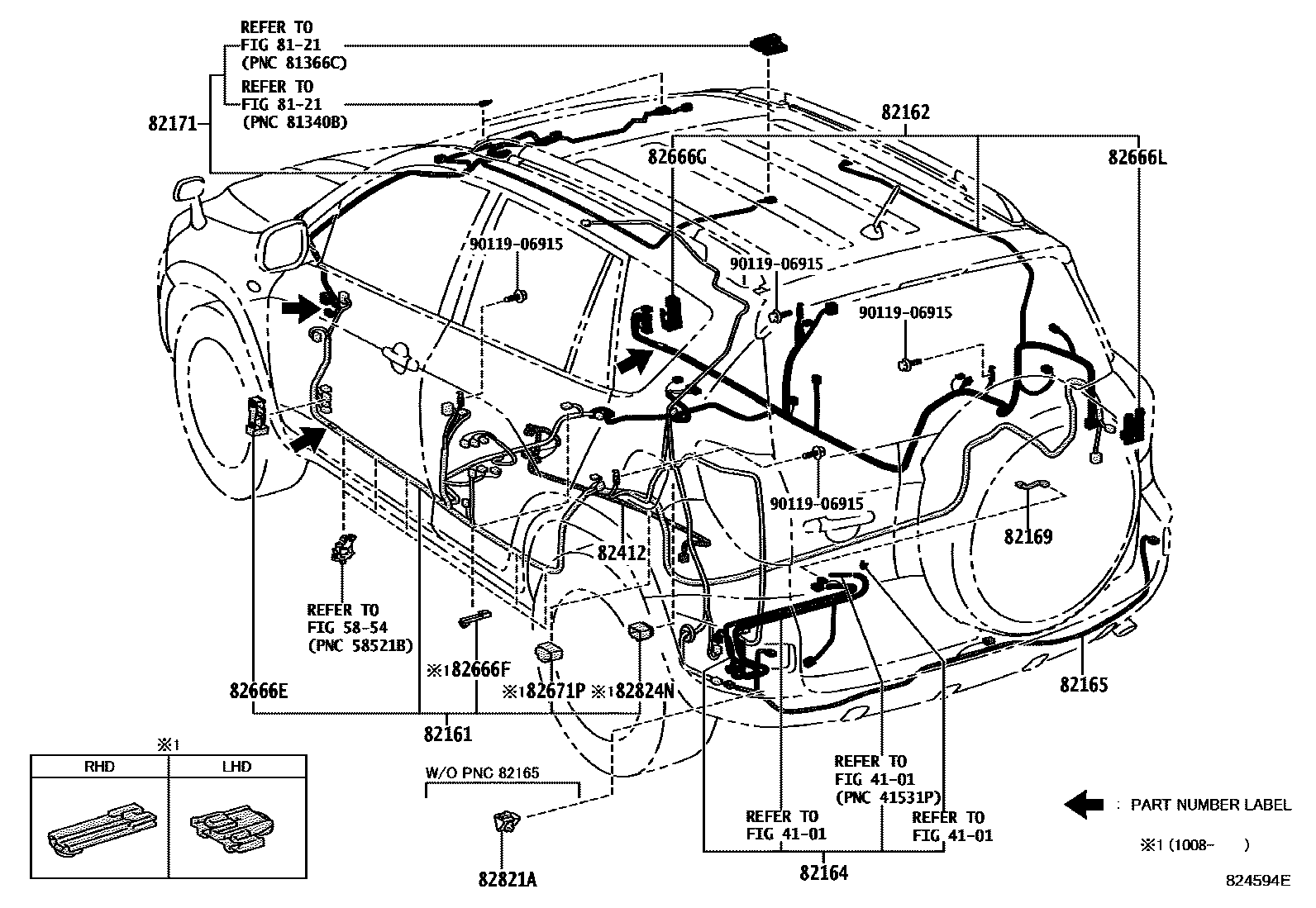

| 82161 | floor wiring harness | 82161-42C50 · 82161-42C60 · 82161-42D20 · 82161-42D21 · 82161-42D30 · 82161-42D40 · 82161-42D41 · 82161-42D50 · 82161-42D60 · 82161-42D70 · 82161-42E60 · 82161-42E70 · 82161-42E80 · 82161-42E90 · 82161-42F60 · 82161-42F70 · 82161-42G00 · 82161-42G10 · 82161-42G20 · 82161-42G30 · 82161-42G40 · 82161-42G50 · 82161-42G60 · 82161-42J20 · 82161-42J40 · 82161-42J41 · 82161-42K20 · 82161-42K30 · 82161-42K40 · 82161-42K50 · 82161-42L00 · 82161-42L30 · 82161-42L40 · 82161-42L41 · 82161-42L50 · 82161-42L60 · 82161-42L70 · 82161-42M00 · 82161-42M70 · 82161-42M80 · 82161-42M90 |
| 82162 | Floor wiring harness No. 2 | 82162-42010 · 82162-42020 · 82162-42030 · 82162-42040 · 82162-42041 · 82162-42050 · 82162-42051 · 82162-42060 · 82162-42061 · 82162-42070 · 82162-42071 · 82162-42120 · 82162-42130 · 82162-42200 · 82162-42210 · 82162-42220 · 82162-42230 · 82162-42300 · 82162-42310 · 82162-42320 · 82162-42321 · 82162-42330 · 82162-42331 · 82162-42350 · 82162-42400 · 82162-42410 · 82162-42430 · 82162-42431 · 82162-42530 · 82162-42540 · 82162-42550 · 82162-42600 · 82162-42610 · 82162-42620 · 82162-42700 · 82162-42710 · 82162-42720 · 82162-42730 · 82162-42740 · 82162-42750 · 82162-42860 · 82162-42870 · 82162-42A20 |
| 82164 | Frame wiring harness set | 82164-42010 |
| 82165 | No. 2 frame wiring harness | 82165-42010 · 82165-42020 · 82165-42030 · 82165-42050 · 82165-42060 |

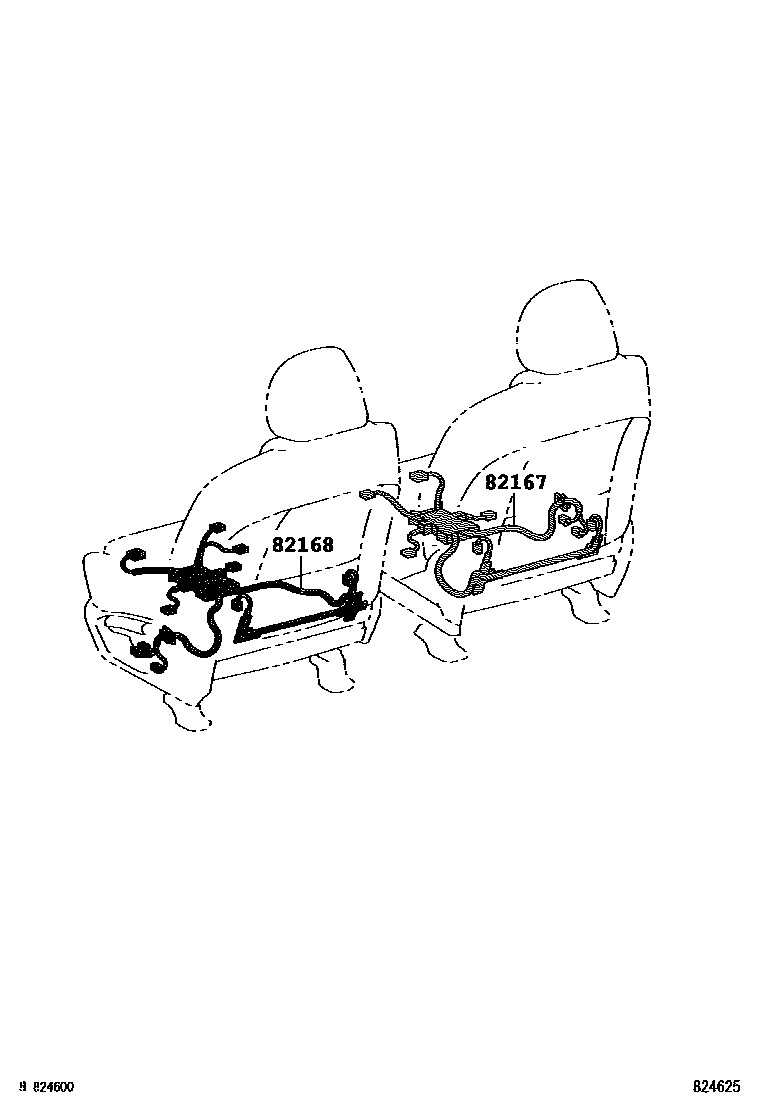

| 82167 | Seat No. 1 wiring harness | 82167-60270 · 82191-42010 · 82191-42020 |
| 82168 | Seat No. 2 wiring harness | 82168-60140 · 82192-42010 · 82192-42030 |
| 82169 | No. 3 frame wiring harness | 82169-42010 |
| 82171 | Roof No. 1 wiring harness | 82171-42410 · 82171-42420 · 82171-42430 · 82171-42440 · 82171-42450 · 82171-42460 · 82171-42470 · 82171-42480 · 82171-42490 · 82171-42510 · 82171-42520 · 82171-42540 · 82171-42550 · 82171-42560 |
| 82184 | Rear door No. 1 wiring harness | 82184-42230 · 82184-42231 · 82184-42250 · 82184-42251 · 82184-42290 · 82184-42291 · 82184-42300 · 82184-42310 · 82184-42330 · 82184-42370 · 82184-42390 |
| 82219A | sensor harness | 82219-41010 |
| 82412 | Fuel gauge wiring harness | 82412-42020 · 82412-42030 · 82412-42040 |
| 82666A | Connector holder No. 2 | 82666-42160 · 82666-42180 |
| 82666B | No. 3 connector holder | 82666-42250 |
| 82666C | No. 4 connector holder | 82666-42230 · 82666-42231 |
| 82666D | No. 5 connector holder | 82666-42240 · 82666-42241 |
| 82666E | No. 6 connector holder | 82666-42200 |
| 82666F | No. 7 connector holder | 82666-42260 · 82666-42270 |
| 82666G | No. 8 connector holder | 82666-42210 |
| 82666L | No. 9 connector holder | 82666-42280 |
| 82666N | No. 10 connector holder | 82666-42170 · 82666-42171 · 82666-42190 |
| 82671 | junction box | 82671-30360 |
| 82671J | No. 2 junction box | 82671-30370 |
| 82671K | No. 3 junction box | 82671-30370 |
| 82671L | No. 4 junction box | 82671-30350 |
| 82671M | No. 5 junction box | 82671-42050 · 82671-42070 · 82671-42090 · 82671-42110 · 82671-42130 · 82671-42150 |
| 82671N | No. 6 junction box | 82671-42060 · 82671-42080 · 82671-42100 · 82671-42120 · 82671-42140 · 82671-42160 |
| 82671P | No. 7 junction box | 82671-30360 |
| 82815A | Wiring harness protector cover | 82815-42060 · 82815-42080 |
| 82815B | Wiring harness protector cover | 82815-42070 · 82815-42100 |
| 82815G | Wiring harness protector cover | 82815-42090 |
| 82817 | No. 1 wire harness protection device | 82712-28440 · 82817-42480 · 82817-42501 |
| 82817A | No. 2 wire harness protection device | 82817-42600 · 82817-42630 |
| 82817B | No. 3 wire harness protection device | 82817-42610 · 82817-42650 |
| 82817C | No. 4 wire harness protection device | 82817-42510 · 82817-42640 |
| 82817D | No. 5 wire harness protection device | 82817-42670 |
| 82821A | Connector cover | 82821-42030 |
| 82823S | BOUCHON, BORNE DEMARREUR | 82823-20080 · 82823-20090 · 82823-30120 |
| 82823T | BOUCHON, BORNE ALTERNATEUR | 82823-22050 · 82823-22080 |
| 82824 | Harness connector | 82824-47210 |
| 82824D | Harness connector | 82824-47210 · 82824-50340 |
| 82824E | Harness connector | 82824-42180 · 82824-42190 · 82824-42200 · 82824-42210 · 82824-52080 |
| 82824F | Harness connector | 82824-28180 · 82824-52280 |
| 82824G | Harness connector | 82824-30220 |
| 82824H | Harness connector | 82824-12220 · 82824-20110 |
| 82824J | Harness connector | 82824-12430 |
| 82824K | Harness connector | 82824-50340 |
| 82824M | Harness connector | 82824-30130 |
| 82824N | Harness connector | 82824-22080 |
| 82991 | Fuse repair line | 82991-42010 · 82991-42020 · 82991-42030 |
