Toyota RAV4 后地板和后地板梁 — Figure 5852

Toyota RAV4 EPC diagram 5852, 后地板和后地板梁, with 2 images and 24 PNC and OE references.

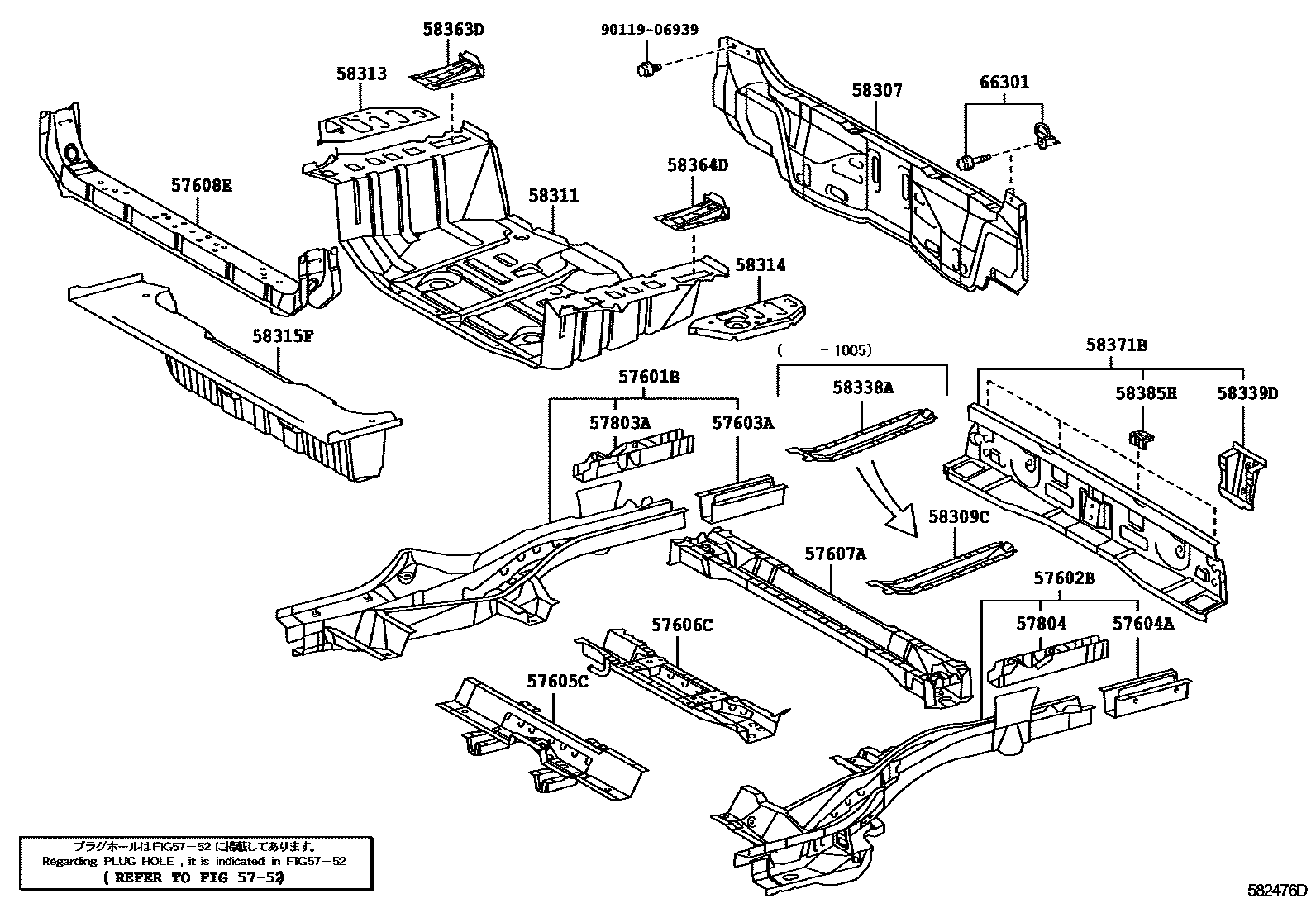

Toyota RAV4 后地板和后地板梁 EPC diagram — 582476D
后地板和后地板梁 — 582476D (200511 – 999999)

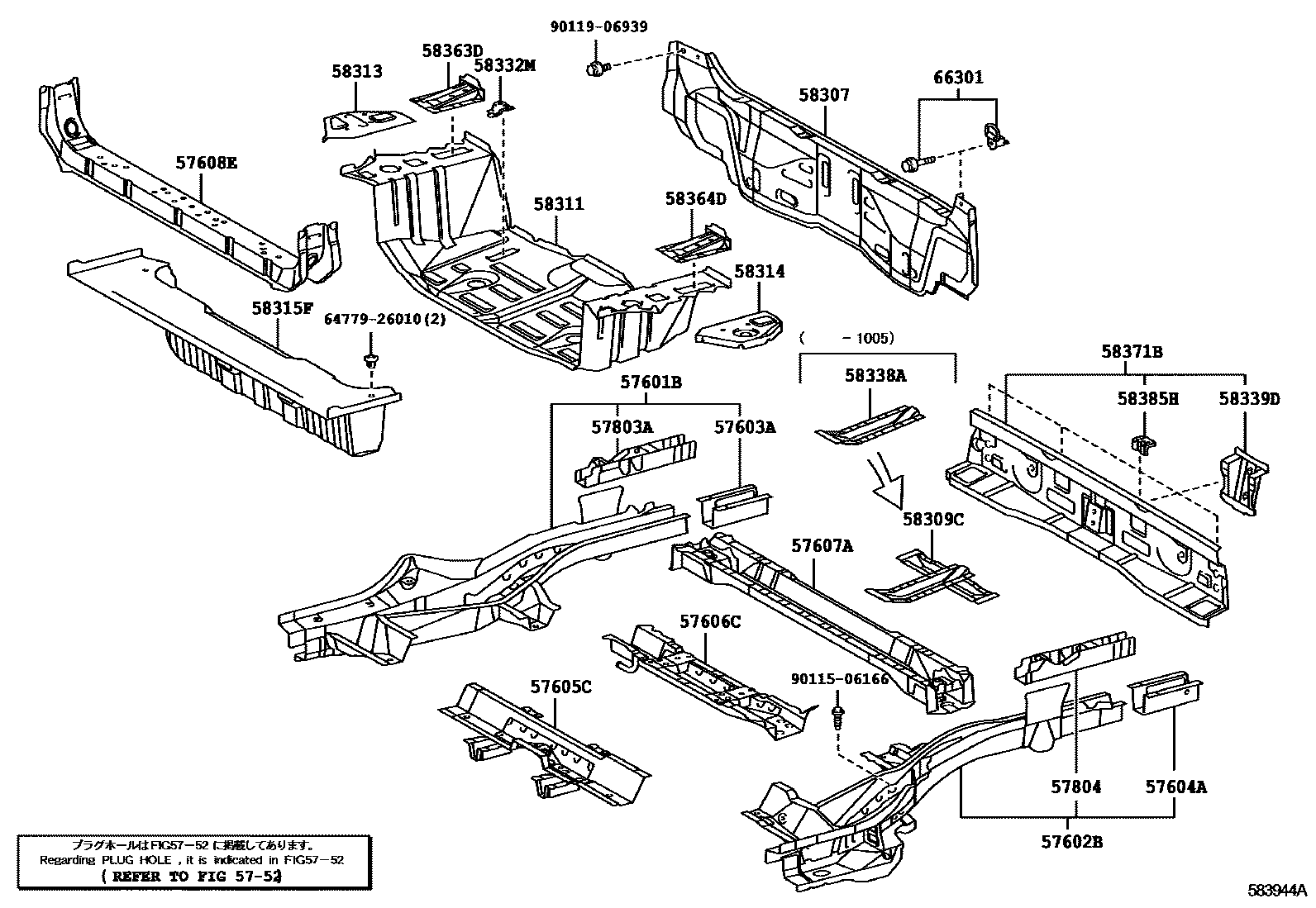

Toyota RAV4 后地板和后地板梁 EPC diagram — 583944A
后地板和后地板梁 — 583944A (200511 – 999999)

PNC and OE references

PNCPart nameOE numbers
57601BRear floor right front longitudinal beam sub-assembly57601-42901 · 57601-42902 · 57601-42903 · 57601-42904 · 57601-42905 · 57601-42906
57602BRear floor left front longitudinal beam sub-assembly57602-42901 · 57602-42902 · 57602-42903 · 57602-42904
57603ARear floor right rear longitudinal beam sub-assembly57603-42020 · 57603-42021 · 57603-42030 · 57603-42031
57604ARear floor left rear longitudinal beam sub-assembly57604-42020 · 57604-42030
57605CRear floor cross member sub-assembly57605-42010
57606CRear floor No. 2 cross member sub-assembly57606-42090 · 57606-42091
57607ARear floor No. 3 cross member sub-assembly57607-42060
57608ERight longitudinal beam to floor reinforcement sub-assembly57608-42030
57803ARear floor right rear longitudinal beam reinforcement sub-assembly57803-42010
57804Rear floor left rear longitudinal beam reinforcement sub-assembly57804-42010
58307Body lower back panel sub-assembly58307-42010 · 58307-42011
58309CTailgate anti-collision block sub-assembly58309-42020 · 58309-42030
58311rear floor pan58311-42110 · 58311-42120
58313Rear floor right panel58313-42040 · 58313-42050
58314rear floor left panel58314-42040 · 58314-42050
58315Frear floor front side panel extension58315-42060
58332MNo. 2 suitcase decorative panel bracket58332-42010
58338ARear floor floor reinforcement No. 258338-42030 · 58338-42040
58339DLift the bracket58339-42030 · 58339-42031
58363DRear floor No. 2 right reinforcement58363-42010
58364DRear floor No. 2 left reinforcement58364-42030
58371BBody outer lower back panel58302-42010 · 58302-42011
58385HRear bumper cover No. 1 bracket58385-42010
66301Rope hook sub-assembly66301-42010
