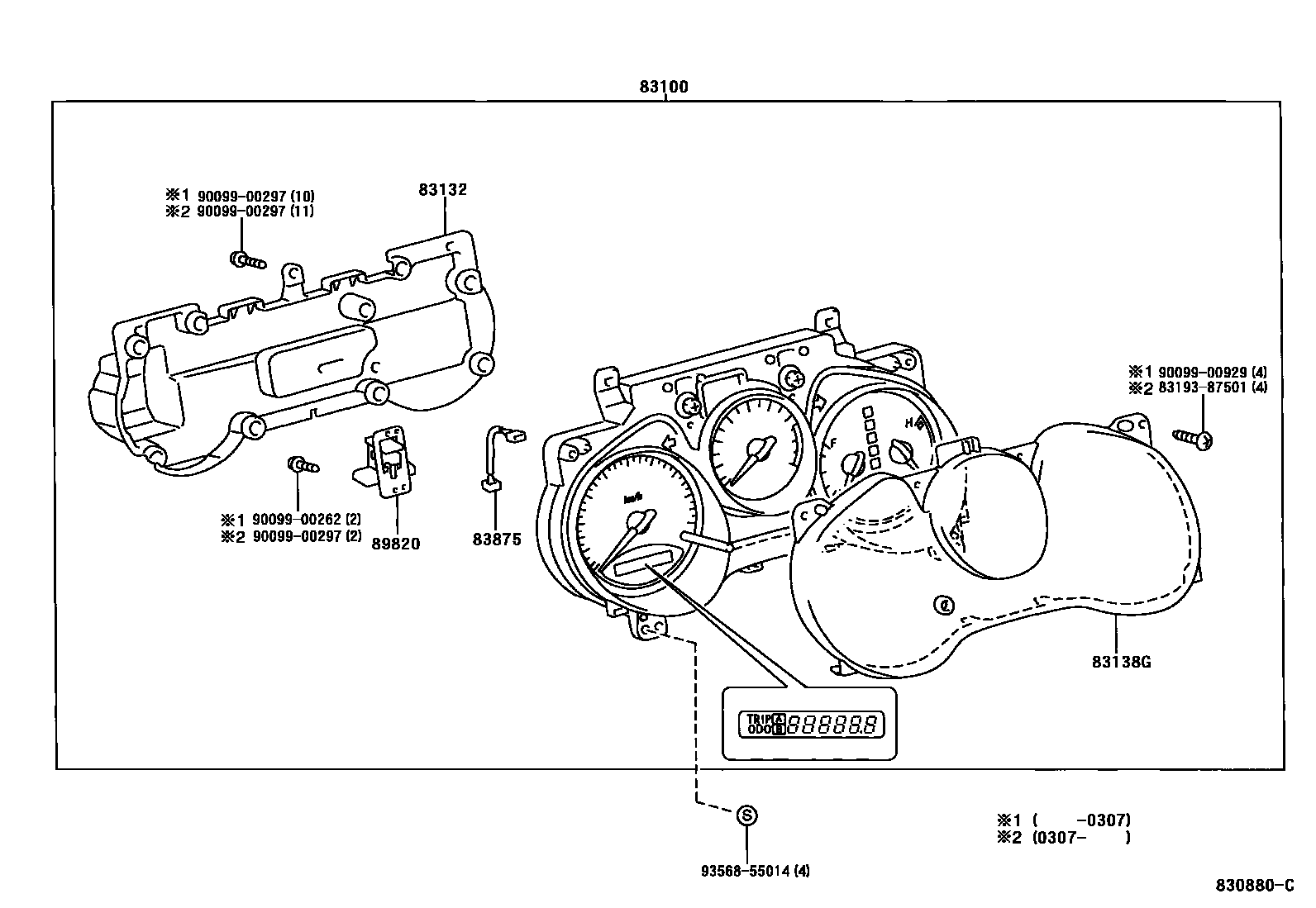

Toyota RAV4 仪表 — Figure 8301
Toyota RAV4 EPC diagram 8301, 仪表, with 1 images and 5 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 83100 | Combined instrument assembly | 83800-42730 · 83800-42780 · 83800-42781 · 83800-42790 · 83800-42791 · 83800-42800 · 83800-42801 · 83800-42810 · 83800-42811 · 83800-42820 · 83800-42821 · 83800-42830 · 83800-42831 · 83800-42840 · 83800-42841 · 83800-42850 · 83800-42851 · 83800-42860 · 83800-42861 · 83800-42870 · 83800-42871 · 83800-42880 · 83800-42881 · 83800-42890 · 83800-42891 · 83800-42A00 · 83800-42A10 · 83800-42A20 · 83800-42A30 · 83800-42A40 · 83800-42A50 · 83800-42A60 · 83800-42A70 · 83800-42A80 · 83800-42A90 · 83800-42B40 · 83800-42B50 · 83800-4A010 · 83800-4A011 · 83800-4A020 · 83800-4A021 · 83800-4A070 · 83800-4A071 · 83800-4A080 · 83800-4A081 · 83800-4A090 · 83800-4A091 · 83800-4A100 · 83800-4A101 · 83800-4A110 |
| 83132 | Instrument cluster housing | 83821-42720 · 83821-42760 |
| 83138G | Instrument cluster glass | 83852-42760 |
| 83875 | No.1 instrument cluster wiring harness | 83875-42760 |
| 89820 | Inclination sensor assembly | 89820-35010 |
