Toyota RAV4 Cylinder Head — Figure 1104

Toyota RAV4 EPC diagram 1104, Cylinder Head, with 3 images and 26 PNC and OE references.

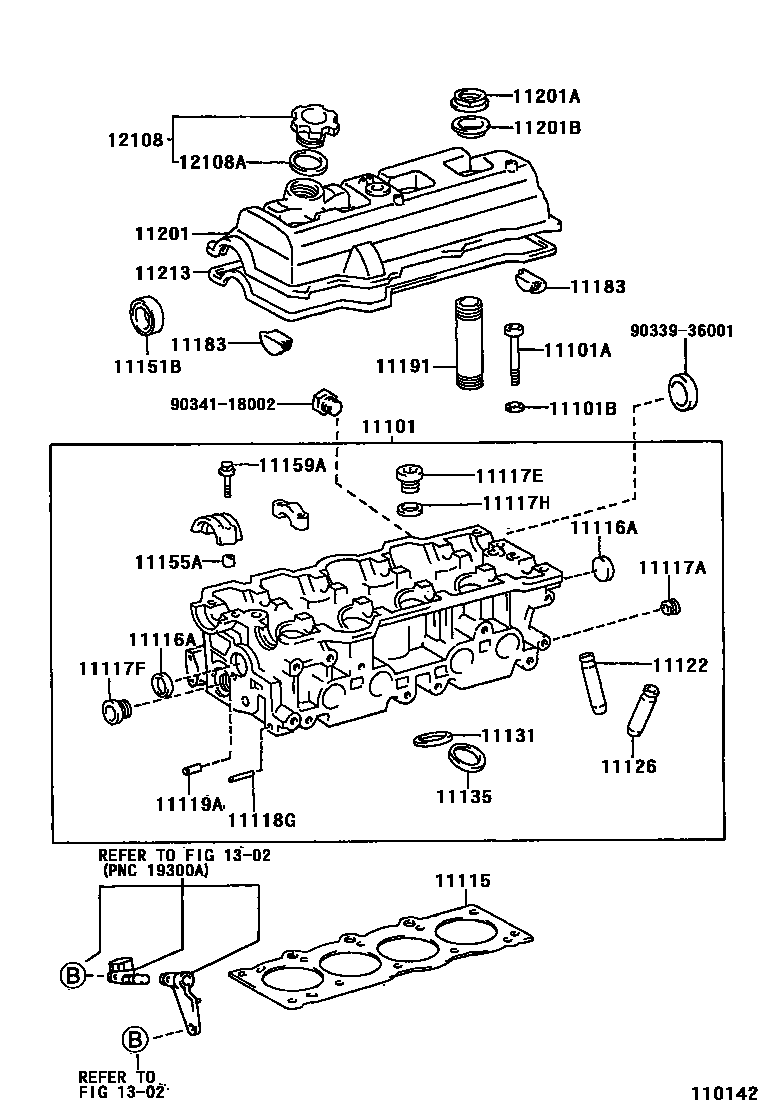

Toyota RAV4 Cylinder Head EPC diagram — 110142
Cylinder Head — 110142 (199608 – 999999)

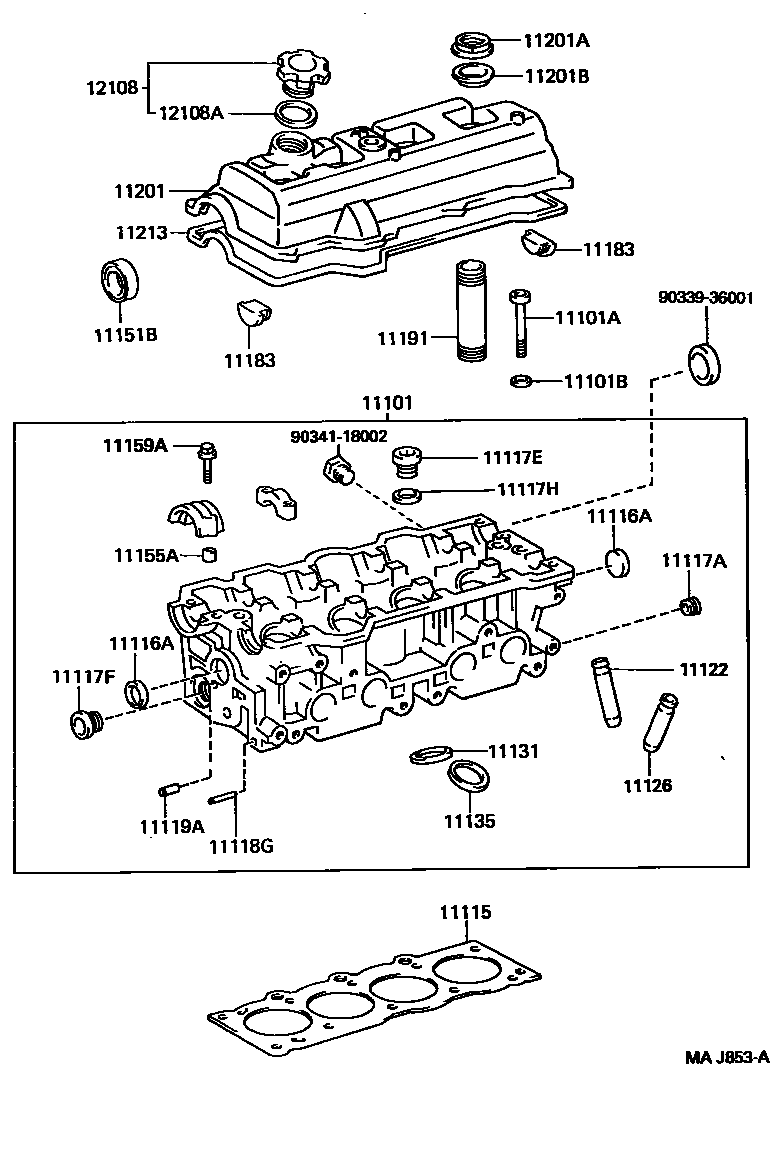

Toyota RAV4 Cylinder Head EPC diagram — MAJ853A
Cylinder Head — MAJ853A (199709 – 999999)

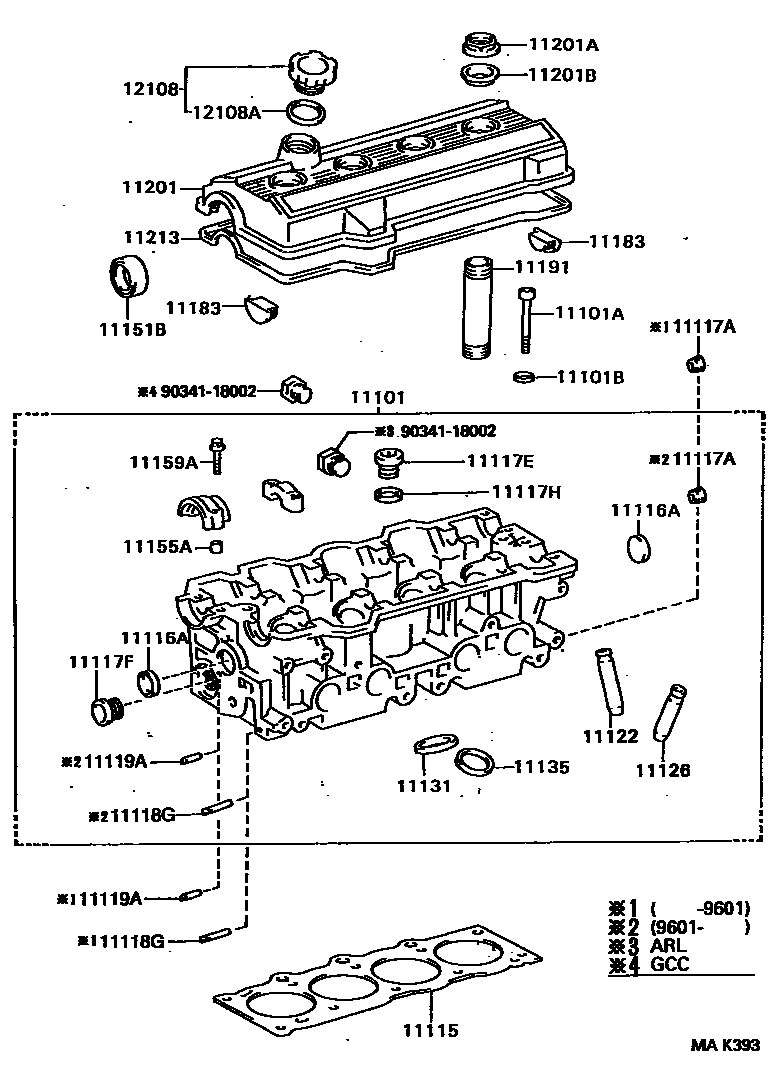

Toyota RAV4 Cylinder Head EPC diagram — MAK393
Cylinder Head — MAK393 (199404 – 199709)

PNC and OE references

PNCPart nameOE numbers
11101CYLINDER HEAD SUB-ASSY11101-74151 · 11101-74900 · 11101-79115 · 11101-79135 · 11101-79156 · 11101-79165
11101ABOLT (FOR CYLINDER HEAD)90109-10132
11101BFlat Washer (for cylinder head assembly)90201-11026
11115GASKET, CYLINDER HEAD11115-74070 · 11115-74110
11116ANo. 1 sealing plug96411-42800
11117ANo. 1 headed tapered thread plug90344-53011
11117EPLUG, STRAIGHT SCREW W/HEAD, NO.190341-24090
11117FNo. 2 headed straight thread plug90341-32031
11117HGasket (for coolant hole)90430-24246
11118GSlotted Spring Pin No. 190249-06084
11119ANo. 1 direct sales90250-06003
11122BUSH, INTAKE VALVE GUIDE11122-74030 · 11123-74030
11126BUSH, EXHAUST VALVE GUIDE11122-16010 · 11123-16010
11131intake valve seat11131-74020 · 11131-74040 · 11132-74020 · 11132-74040
11135Exhaust valve seat11135-74030 · 11135-74041 · 11136-74030 · 11136-74041
11151BOIL SEAL (FOR CAMSHAFT SETTING)90311-38046 · 90311-38060 · 90311-38067
11155APIN, RING W/HEAD90253-10004
11159ABOLT (FOR CYLINDER HEAD TO CAMSHAFT BEARING CAP)90119-07009
11183PLUG, SEMICIRCULAR11183-74010
11191spark plug sleeve11191-74030
11201CYLINDER HEAD COVER SUB-ASSY11201-74050 · 11201-74070 · 11201-74071
11201ACap nut (for cylinder head cover)90179-28004
11201BGasket (for cylinder head cover)90480-30025
11213GASKET, CYLINDER HEAD COVER11213-74020
12108OIL FILLER CAP SUB-ASSY12180-55010
12108AGASKET (FOR OIL FILLER CAP)90430-37140
