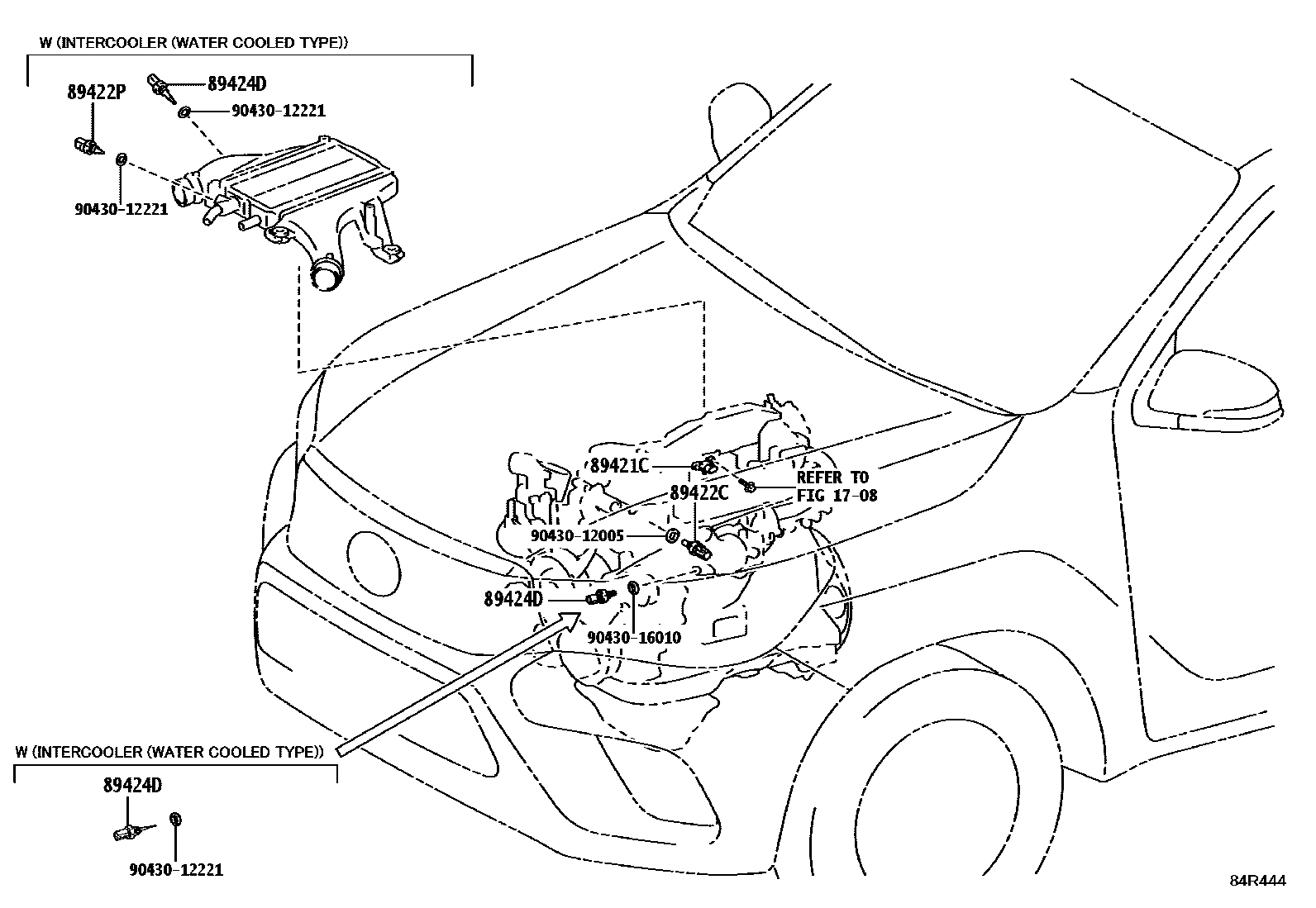

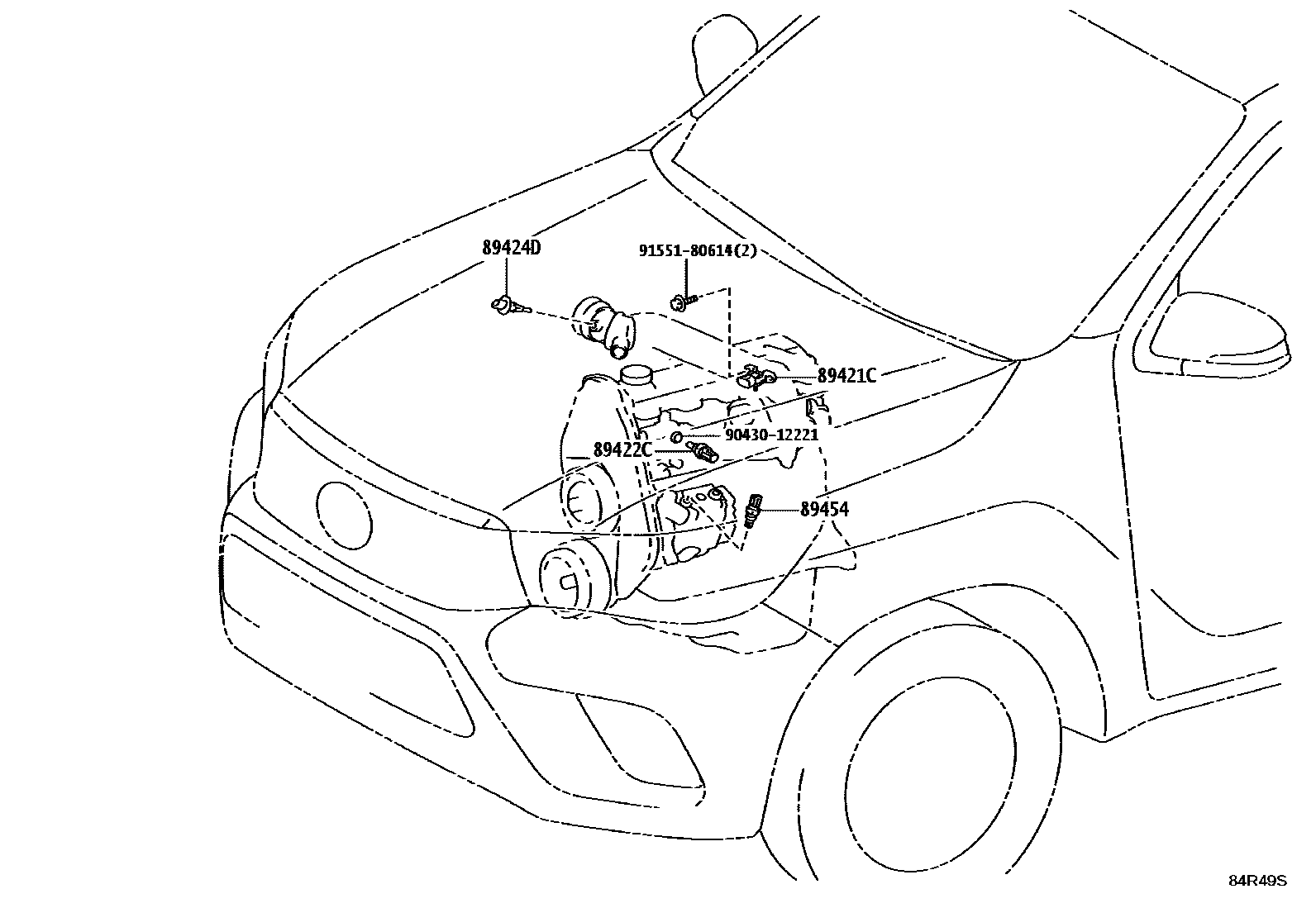

Toyota HILUX 电子控制柴油机(ECD) — Figure 8405
Toyota HILUX EPC diagram 8405, 电子控制柴油机(ECD), with 4 images and 8 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 89421C | Turbo pressure sensor (for diesel turbines) | 89421-12150 · 89421-71030 |
| 89422C | Diesel engine water temperature sensor | 89422-33030 |
| 89422P | CAPTEUR, TEMPERATURE EAU | 89422-33030 |
| 89424D | Intake air temperature sensor | 89424-12010 · 89424-60010 · 89424-60020 |
| 89454 | fuel temperature sensor | 89454-60010 |

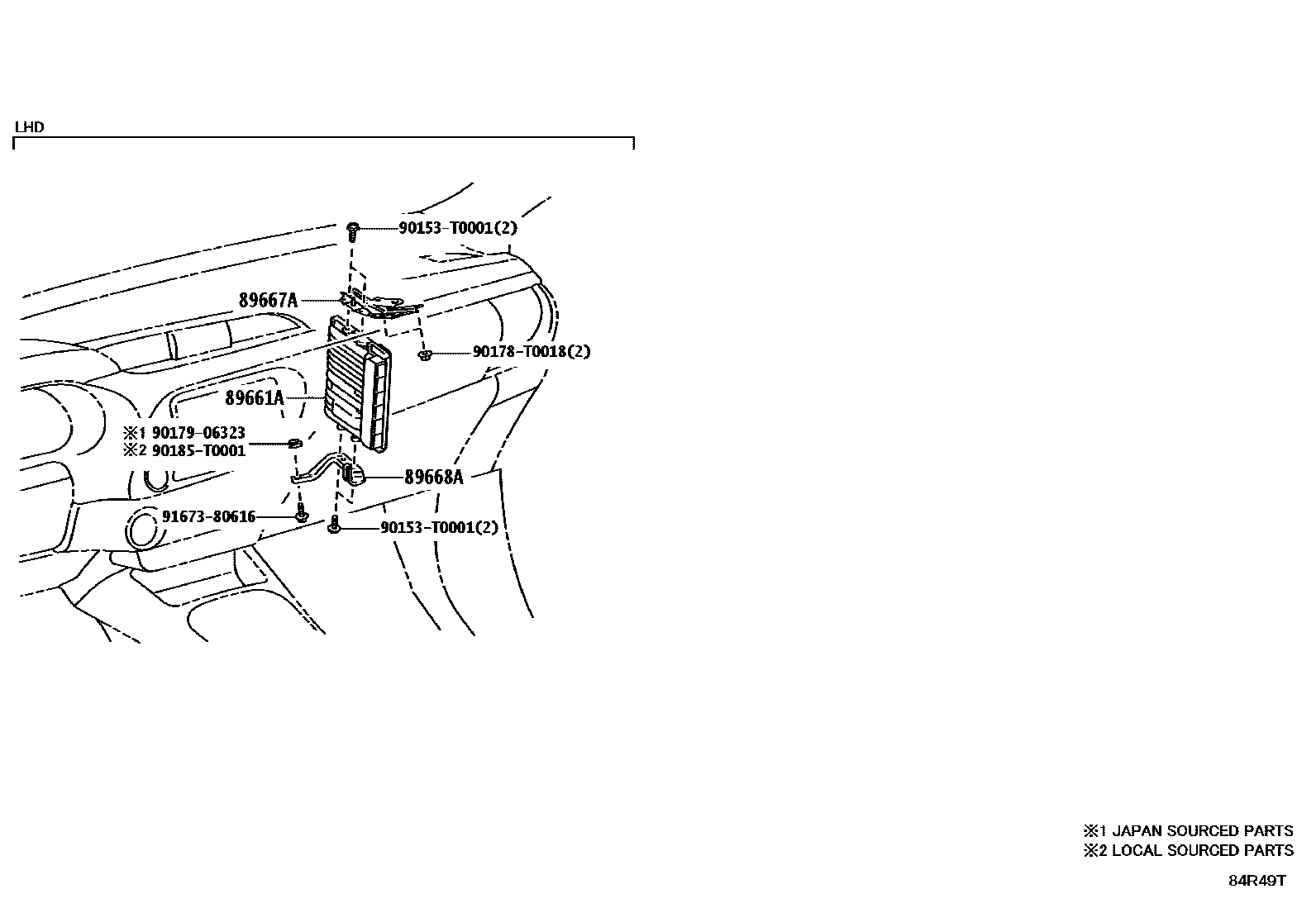

| 89661A | Engine control ECU | 89661-F0170 · 89661-F0B01 · 89661-F0B11 · 89661-F0N10 · 89661-F0Q60 · 89661-F0Q70 · 89661-F0Q80 · 89661-F0R11 · 89661-F0R50 · 89661-F0T71 · 89661-F0T81 · 89661-F0T91 · 89661-F0U01 · 89661-F0V10 · 89661-F0Y20 · 89661-F0Y50 · 89661-F0Y60 · 89661-FA280 · 89661-FA290 · 89661-FA310 · 89661-FA330 · 89661-FA350 · 89661-FA380 · 89661-FA400 · 89661-FA440 · 89661-FA450 · 89661-FA460 · 89661-FA470 · 89661-FA480 · 89661-FA490 · 89661-FA500 · 89661-FA510 · 89661-FA660 · 89661-FA680 · 89661-FA720 · 89661-FA730 · 89661-FA750 · 89661-FA760 · 89661-FA770 · 89661-FAA00 · 89661-FAA10 · 89661-FAA20 · 89661-FAA50 · 89661-FAA60 · 89661-FAA70 · 89661-FAB40 · 89661-FAB50 · 89661-FAB70 · 89661-FAB90 · 89661-FAK30 · 89661-FAK40 · 89661-FAM31 · 89661-FAM60 · 89661-FAN20 · 89661-FAT20 · 89661-FAT30 · 89661-FAT63 · 89661-FAT83 · 89661-FAU43 · 89661-FAU51 · 89661-FAY40 · 89661-FAZ90 · 89661-FB131 · 89661-FB141 · 89661-FB670 · 89661-FB690 · 89661-FB710 · 89661-FB730 · 89661-FB740 · 89661-FB860 · 89661-FBA90 · 89661-FBB00 · 89661-FBB10 · 89661-FBB20 · 89661-FBB30 · 89661-FBB40 · 89661-FBB50 · 89661-FBB60 · 89661-FBB70 · 89661-FBB80 · 89661-FBB90 · 89661-FBC00 · 89661-FBC10 · 89661-FBC50 · 89661-FBC60 · 89661-FBE20 · 89661-FBE50 · 89661-FBE80 · 89661-FBE90 · 89661-FBF10 · 89661-FBF20 · 89661-FBF40 · 89661-FBK50 · 89661-FBL10 · 89661-FBQ30 · 89661-FBQ40 · 89661-FBQ50 · 89661-FBQ60 · 89661-FBQ70 · 89661-FBQ80 · 89661-FBU80 · 89661-FBU90 · 89661-FBV00 · 89661-FBV10 |
| 89667A | No. 1 engine control ECU bracket | 89667-0K140 · 89667-0K240 · 89667-0K260 · 89667-0K270 · 89667-0K300 · 89667-0K310 · 89667-0K320 · 89667-0K330 |
| 89668A | No. 2 engine control ECU bracket | 89668-0K150 · 89668-0K250 · 89668-0K260 · 89668-0K270 · 89668-0K280 · 89668-0K290 · 89668-0K330 · 89668-0K350 |
