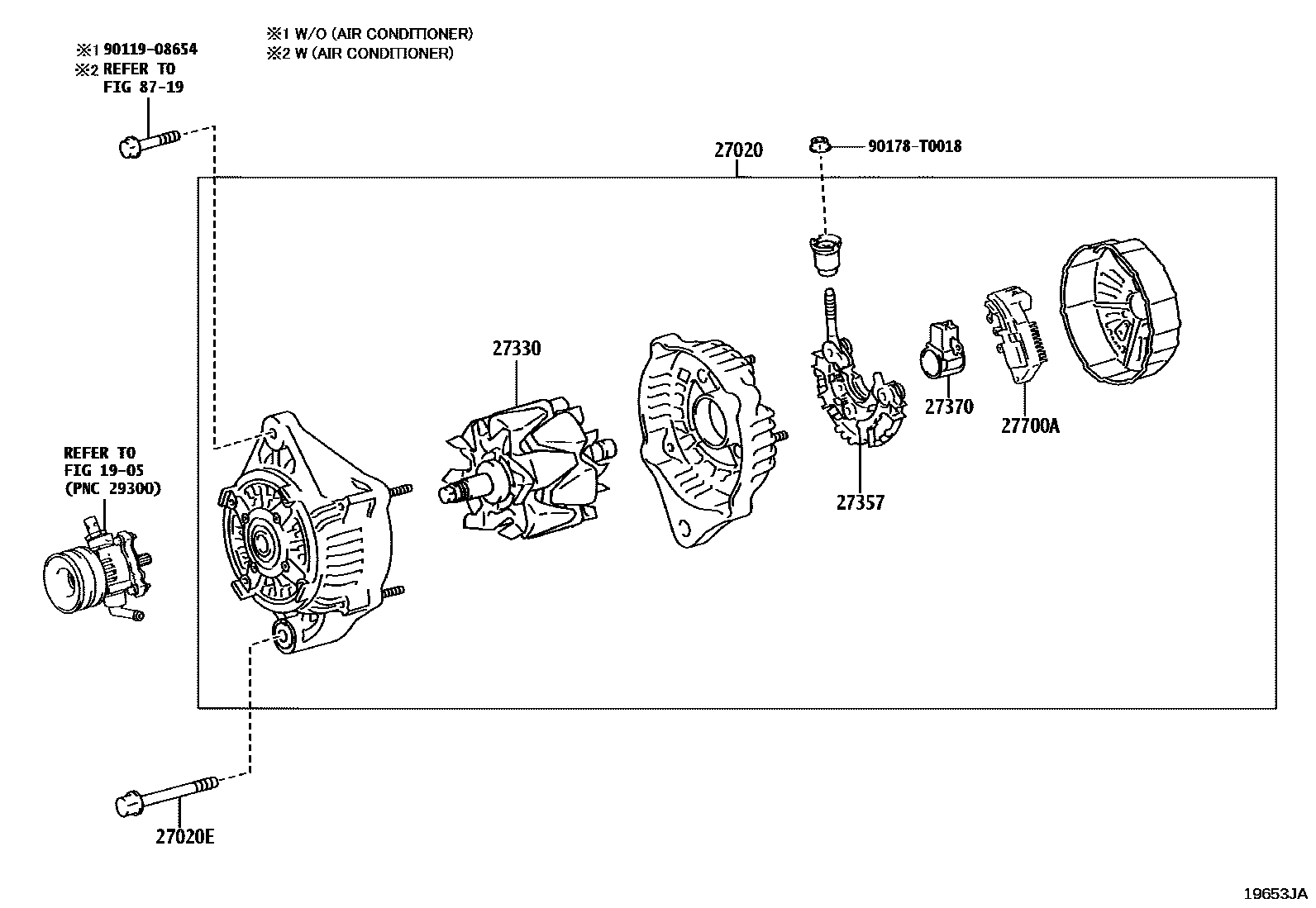

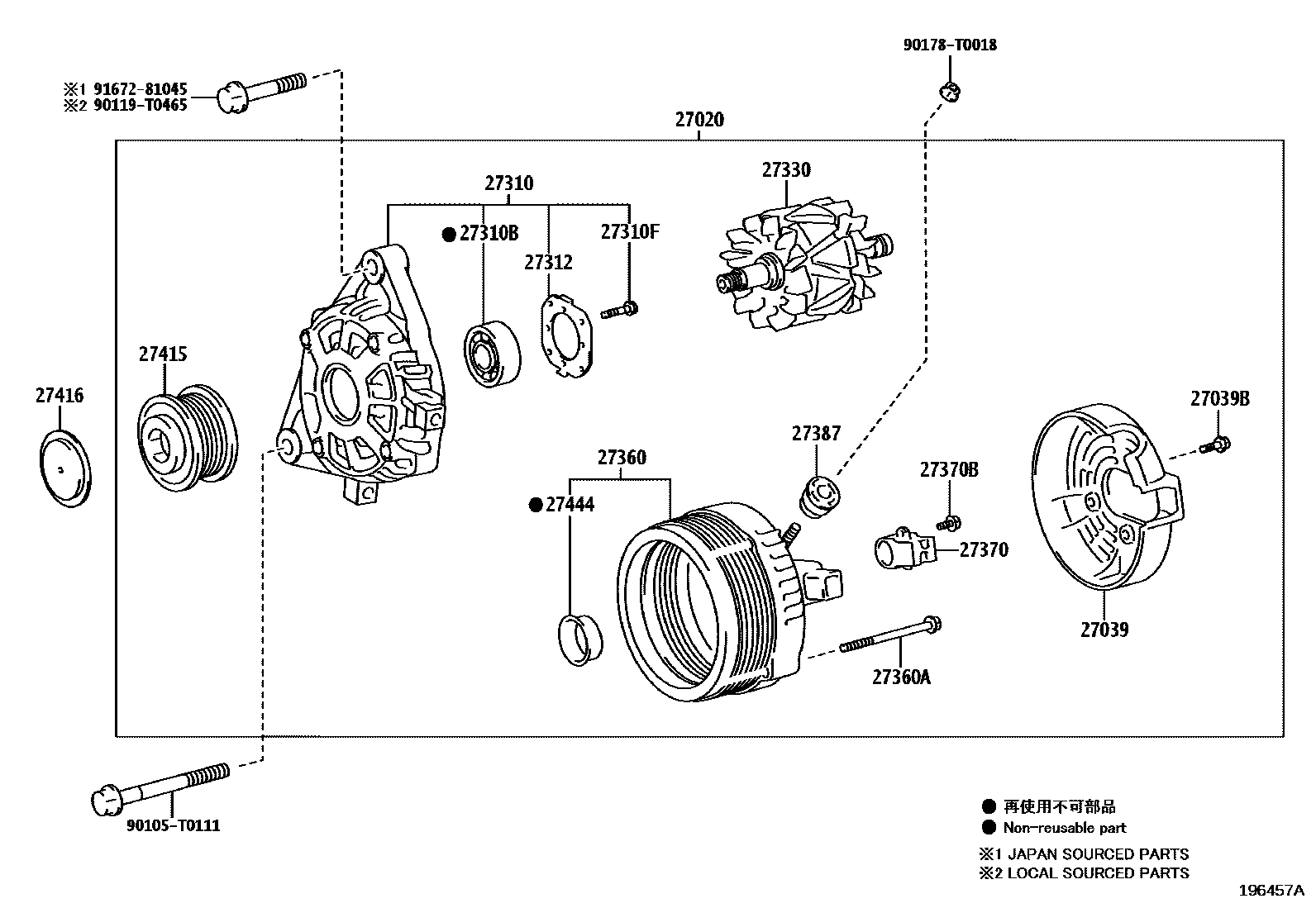

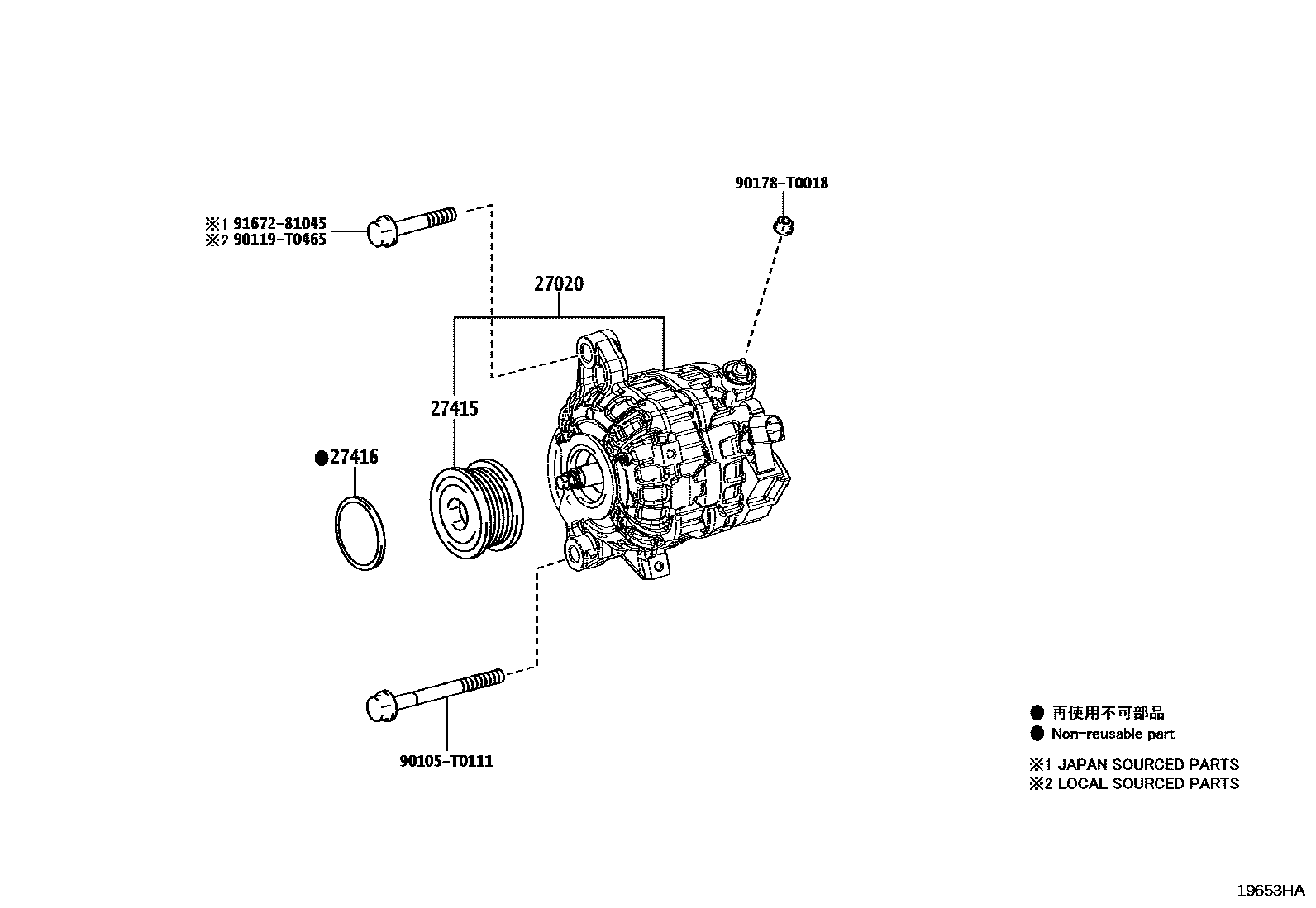

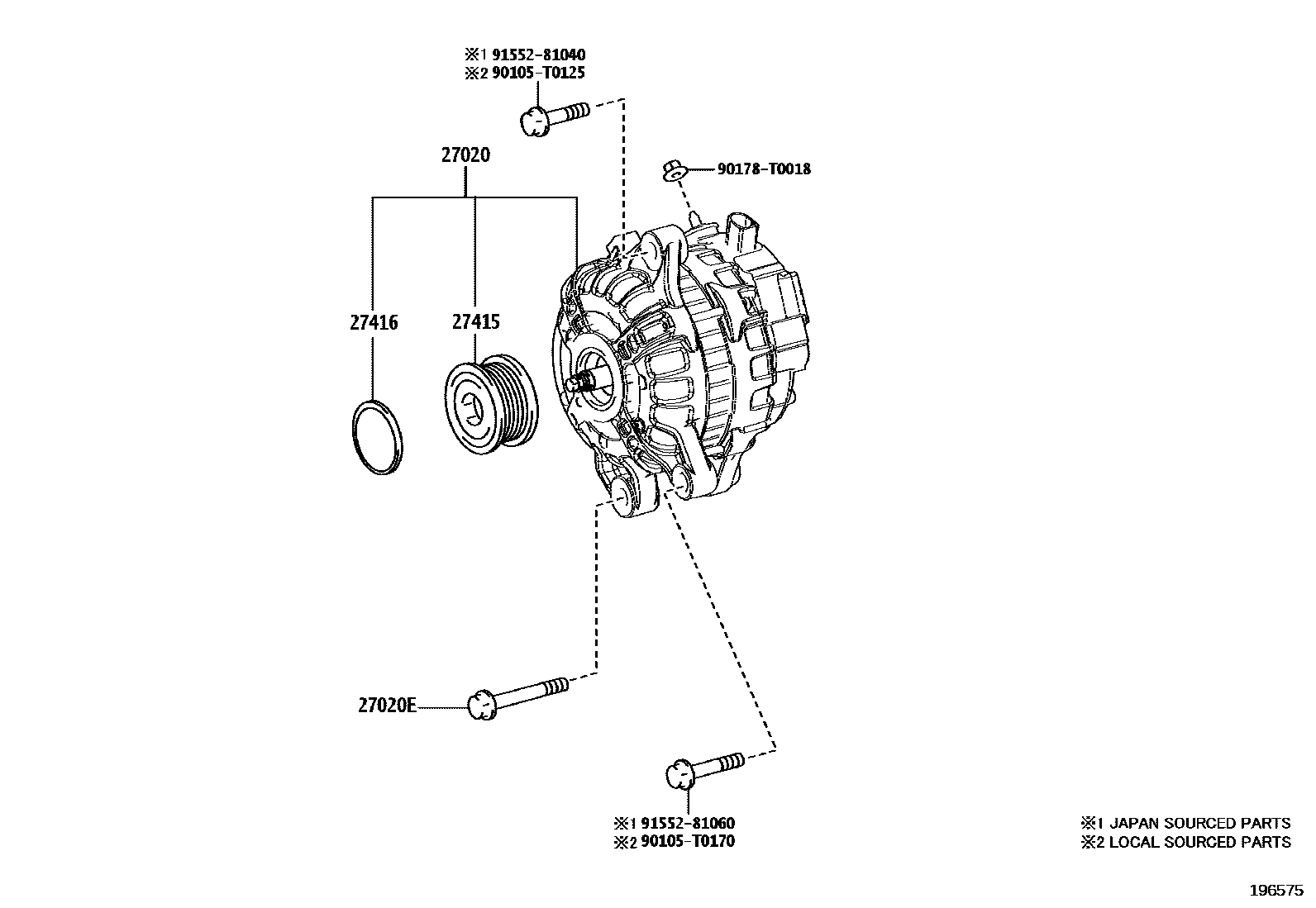

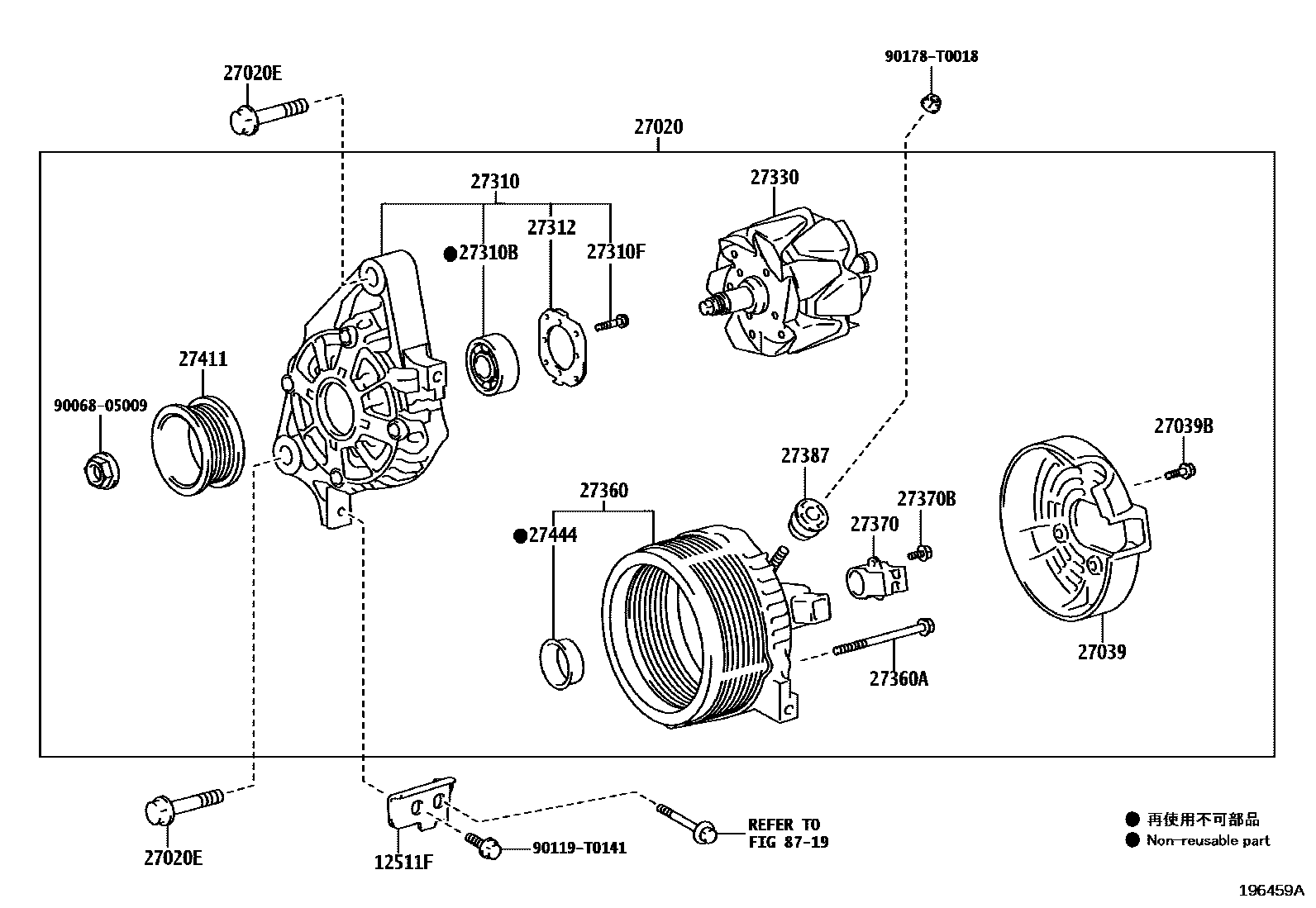

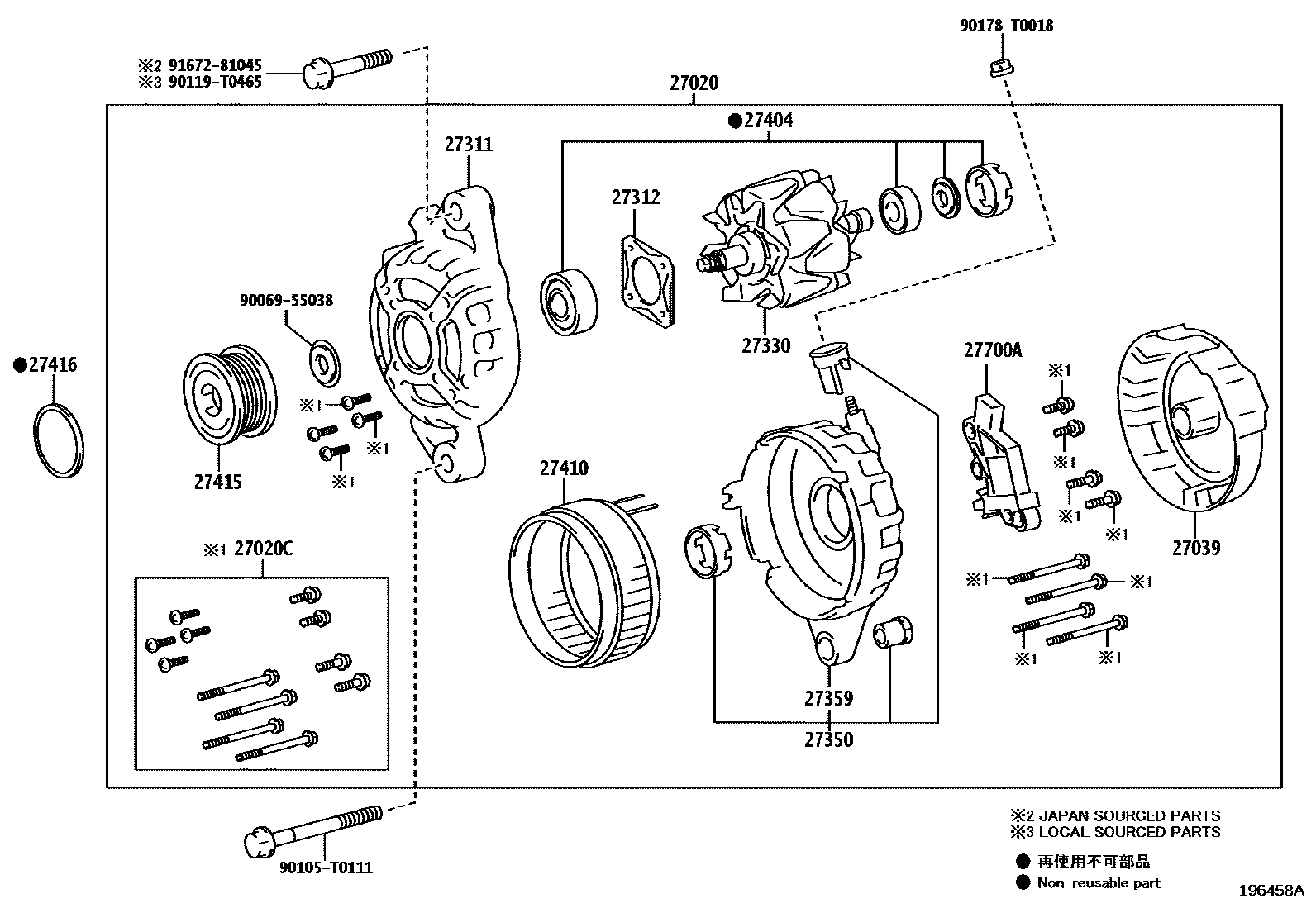

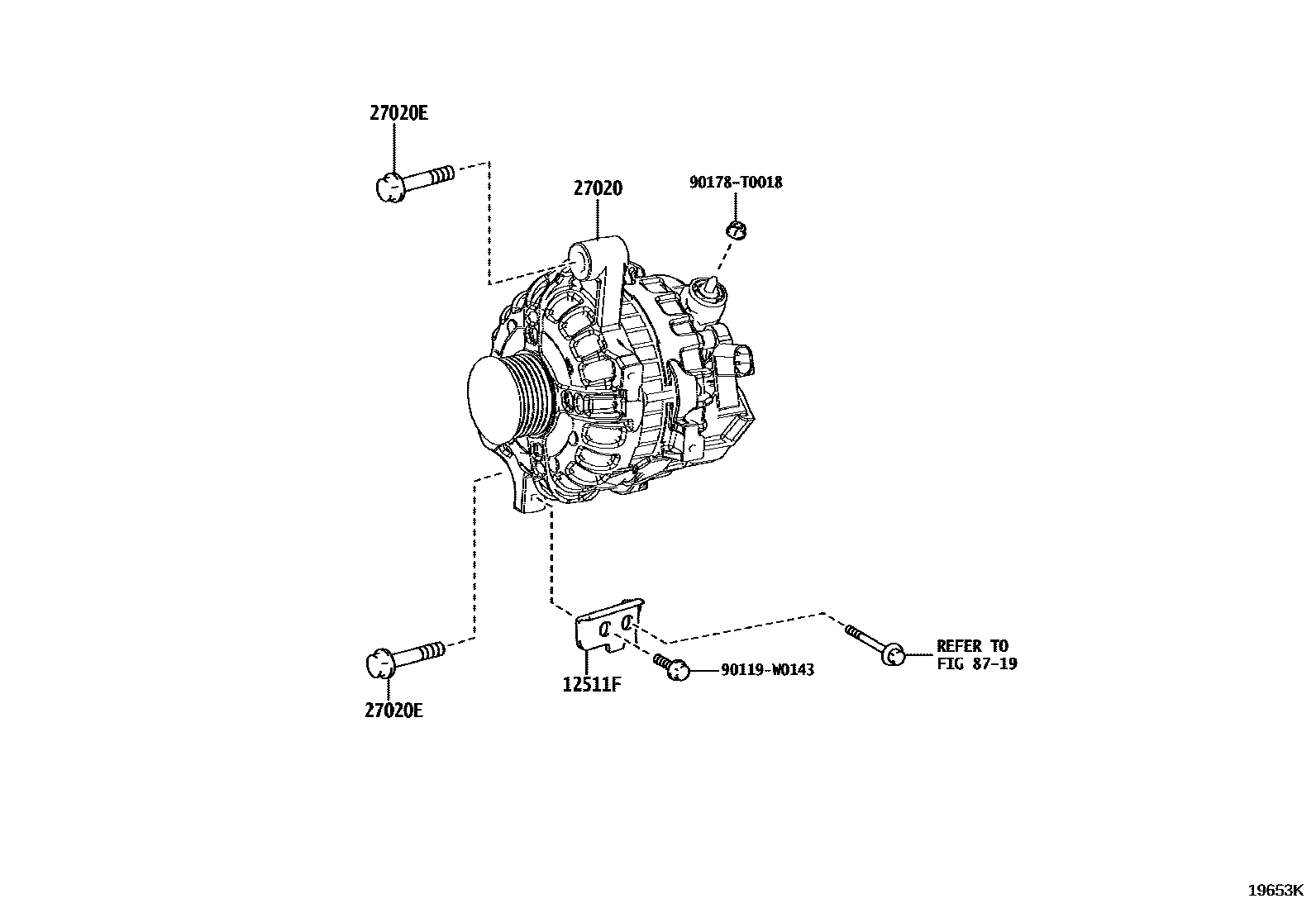

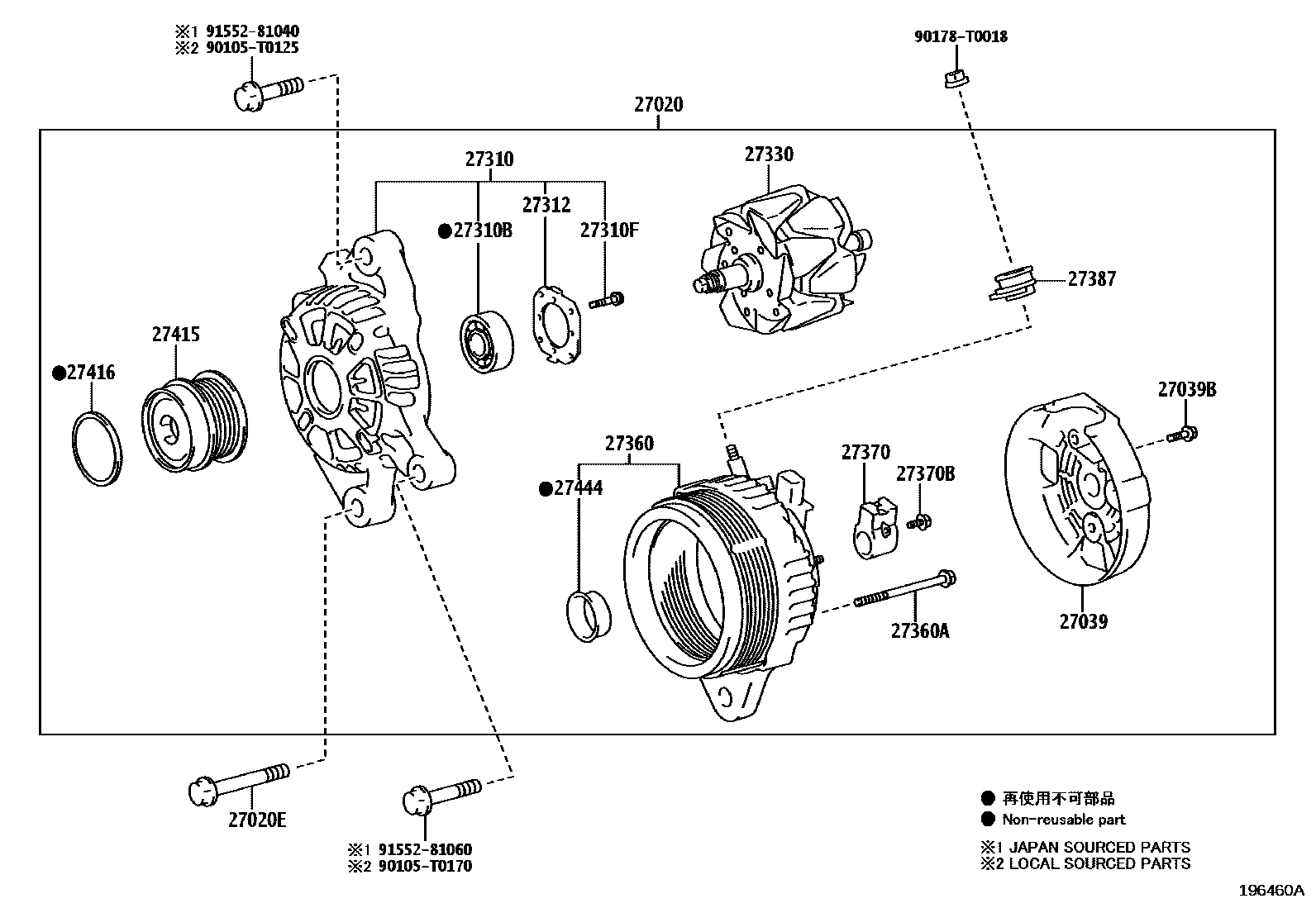

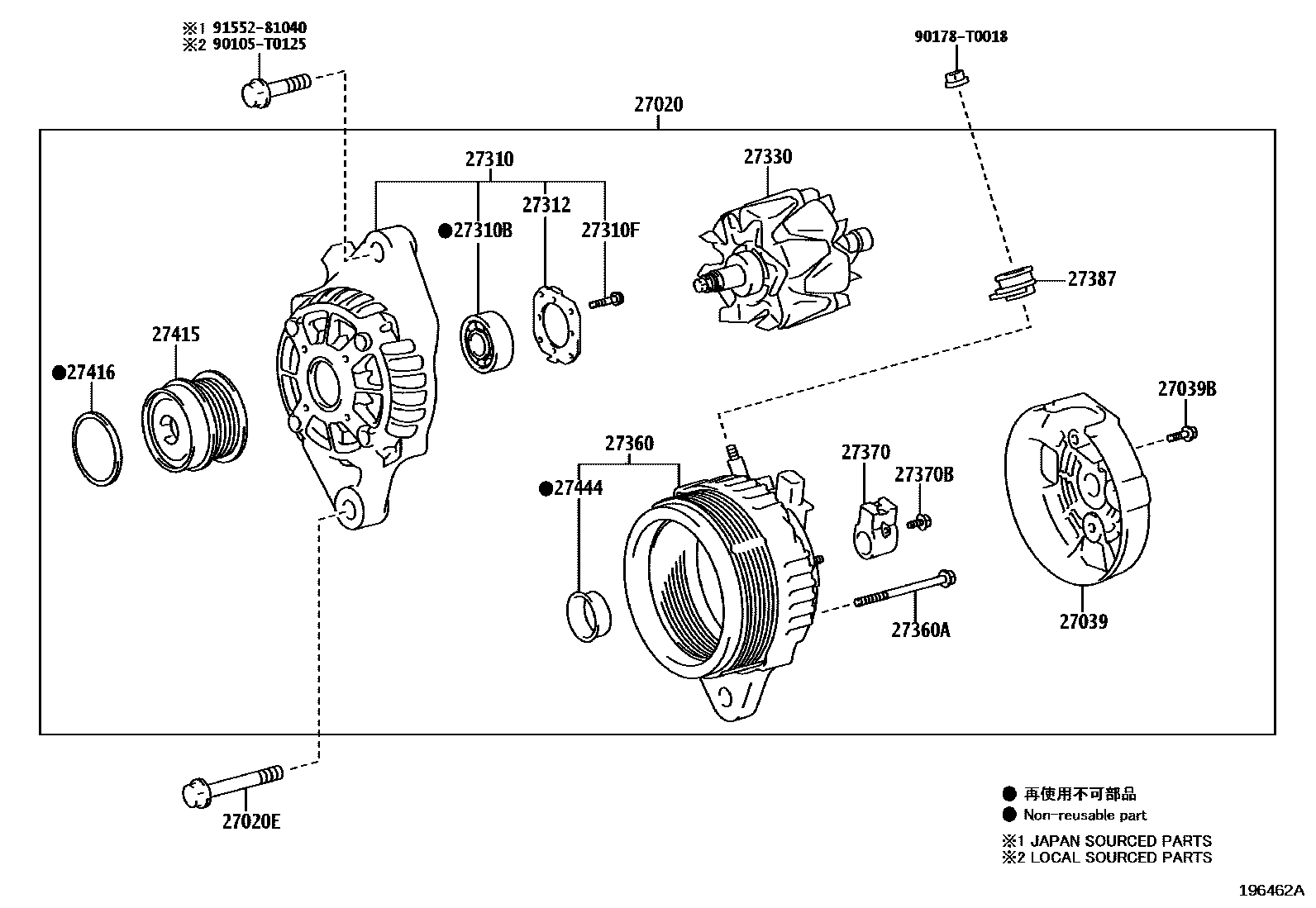

Toyota HILUX Alternator — Figure 1903
Toyota HILUX EPC diagram 1903, Alternator, with 10 images and 29 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 12511F | No. 1 generator bracket | 12511-0P050 |
| 27020 | Alternator Assembly | 27060-0C080 · 27060-0C110 · 27060-0C131 · 27060-0C150 · 27060-0E020 · 27060-0L150 · 27060-0L160 · 27060-0L170 · 27060-0L280 · 27060-0L290 · 27060-0P290 · 27060-0P330 · 27060-30230 · 27060-54431 |
| 27020C | JEU DE VIS, ALTERNATEUR | 90069-32067 |
| 27020E | Bolts (for generator) | 90105-10287 · 90105-T0211 · 91552-81080 · 91672-81065 |
| 27039 | Alternator Rear End Cover | 27039-0C130 · 27039-0L180 · 27039-0M100 · 27039-0T300 · 27039-0V220 · 27039-37220 |
| 27039B | BOULON(POUR CACHE PARTIE ARRIERE ALTERNATEUR) | 90068-04046 · 90068-04047 · 90068-04051 · 90099-04627 |
| 27310 | Alternator Drive End Frame Assembly | 27310-0C080 · 27310-0C110 · 27310-0L190 · 27310-0L300 · 27310-0L310 · 27310-0P340 · 27310-30240 |
| 27310B | Bearing (for Alternator Drive End Frame) | 90068-10029 · 90068-10033 · 90099-10223 |
| 27310F | VIS(POUR CHASSIS COTE ENTRAINEMENT ALTERNATEUR) | 90068-00022 · 90068-00039 · 90099-00268 |
| 27311 | Generator drive end cover | 27311-0C130 · 27311-0L180 |
| 27312 | Retainer Plate | 27312-0C020 · 27312-0C130 · 27312-0T300 · 27312-72100 |
| 27330 | Alternator Rotor Assembly | 27330-0C130 · 27330-0L140 · 27330-0L180 · 27330-0M100 · 27330-0T300 · 27330-0V220 · 27330-37220 · 27330-64300 |
| 27330A | Bearings (for generator rotor) | 90069-40008 |
| 27350 | Rectifier end frame assembly | 27350-0C130 · 27350-0L180 |
| 27357 | Generator rectifier frame | 27357-22070 |
| 27359 | Generator rectifier end frame | 27359-0C130 · 27359-0L180 |
| 27360 | Alternator Stator Coil Assembly | 27360-0C080 · 27360-0C110 · 27360-0E030 · 27360-0L140 · 27360-0L190 · 27360-0L220 · 27360-0P340 · 27360-30240 |
| 27360A | BOULON(POUR BOBINE ALTERNATEUR) | 90068-04048 · 90068-04050 · 90099-04626 |
| 27370 | Alternator Brush Holder Assembly | 27370-0C020 · 27370-0M040 · 27370-0T300 · 27370-31220 · 27370-75060 |
| 27370B | VIS(POUR PORTE-BALAIS ALTERNATEUR) | 90068-00023 · 90068-00037 · 90099-00197 |
| 27387 | Terminal Insulator | 27387-0C020 · 27387-0T300 · 27387-20130 |
| 27403 | Generator pulley assembly | 27403-0C131 |
| 27404 | Generator bearing components | 27404-0C130 |
| 27410 | Generator stator assembly | 27410-0C130 · 27410-0L180 |
| 27411 | Alternator Pulley | 27411-0C080 |
| 27415 | PULLEY, ALTERNATOR W/CLUTCH | 27415-0C010 · 27415-0L030 · 27415-0L040 · 27415-0L050 · 27415-0W053 · 27415-0W063 · 27415-30010 |
| 27416 | Generator pulley cover | 27416-0L050 · 27416-0W050 · 27416-33010 |
| 27444 | Generator bearing cap seals | 27444-0T300 · 27444-0Y180 · 27444-21190 |
| 27700A | Generator voltage regulator assembly | 27700-0C070 · 27700-0L100 · 27700-62030 |
