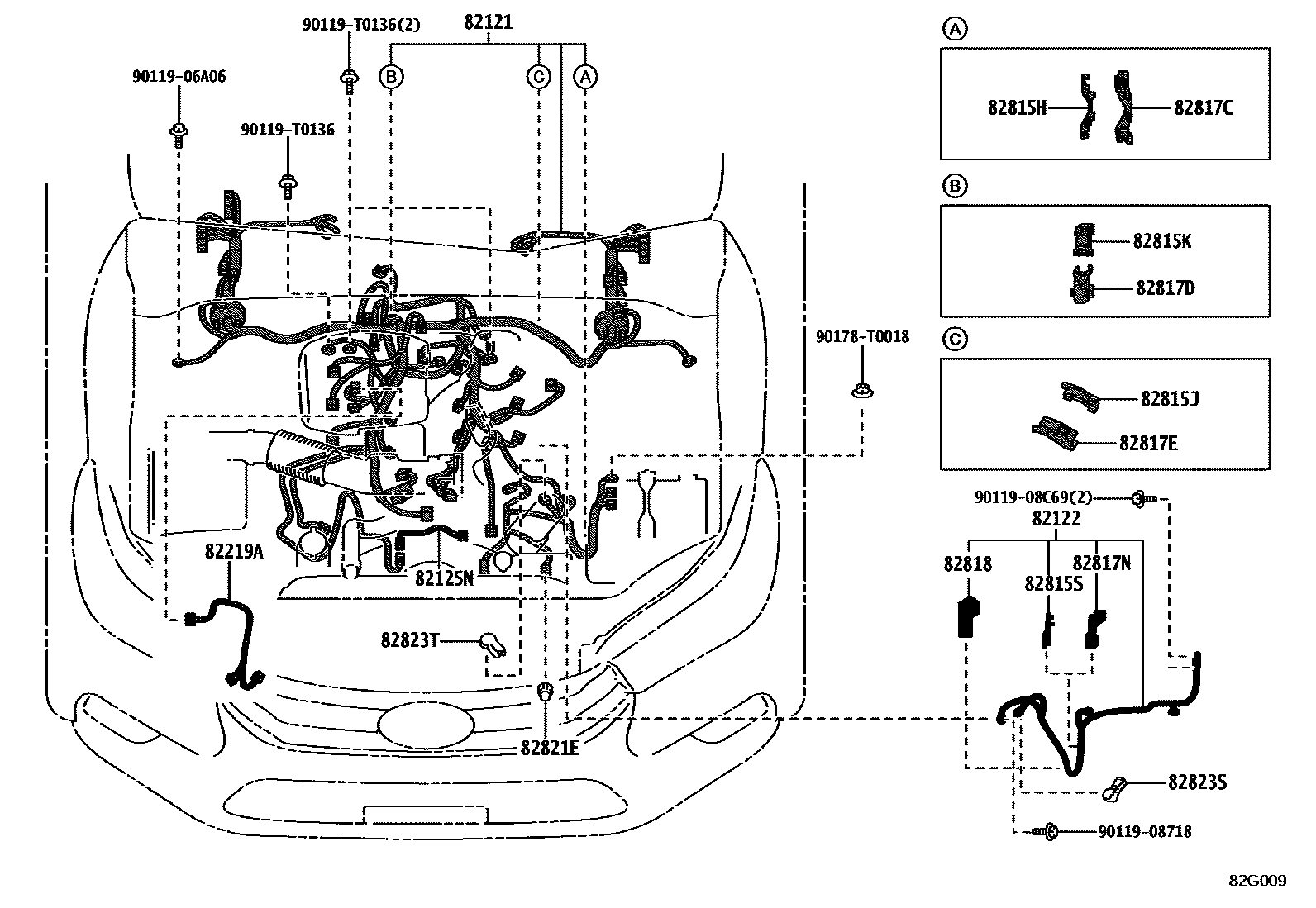

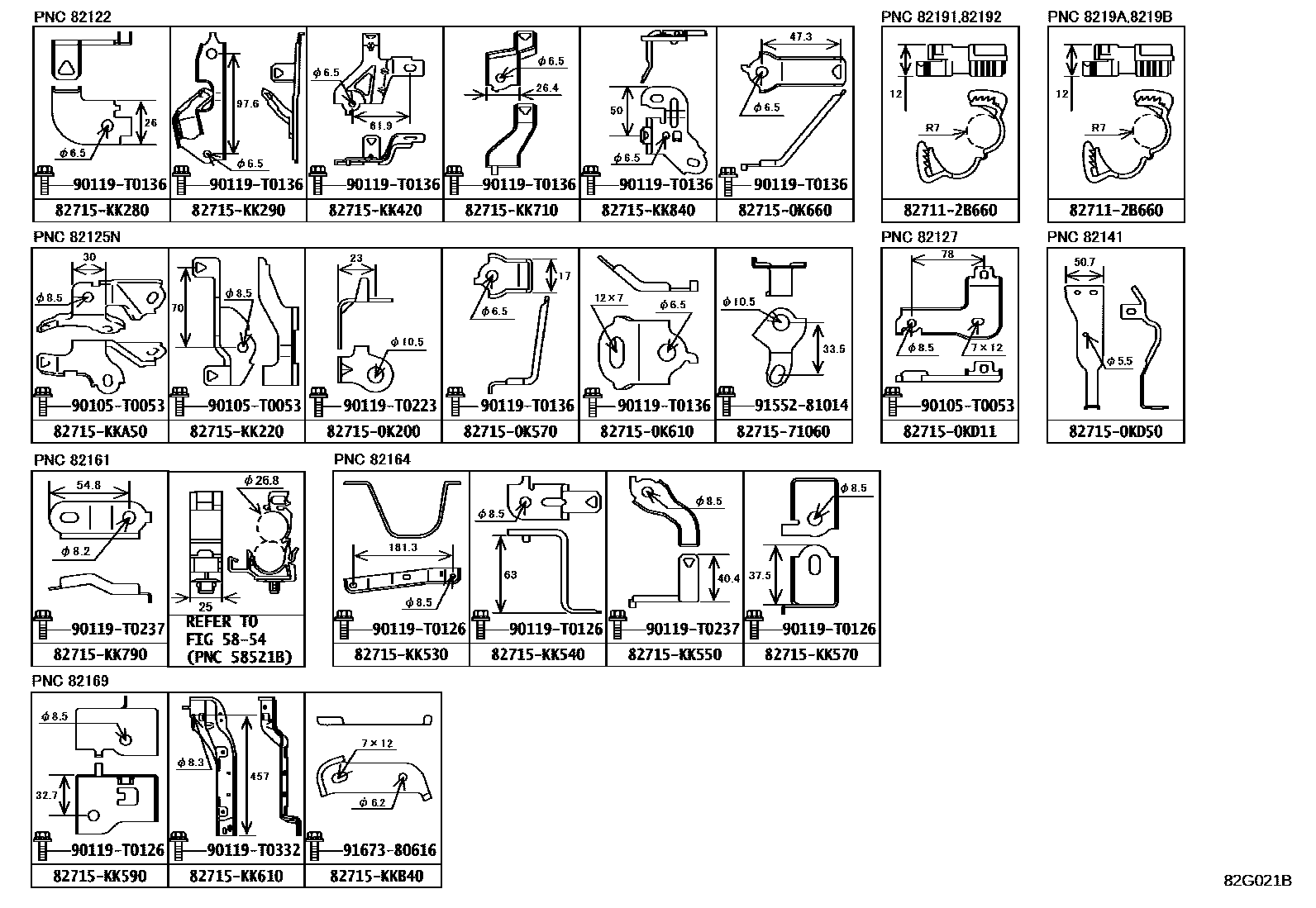

Toyota HILUX 线束和卡夹 — Figure 8202
Toyota HILUX EPC diagram 8202, 线束和卡夹, with 19 images and 51 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|

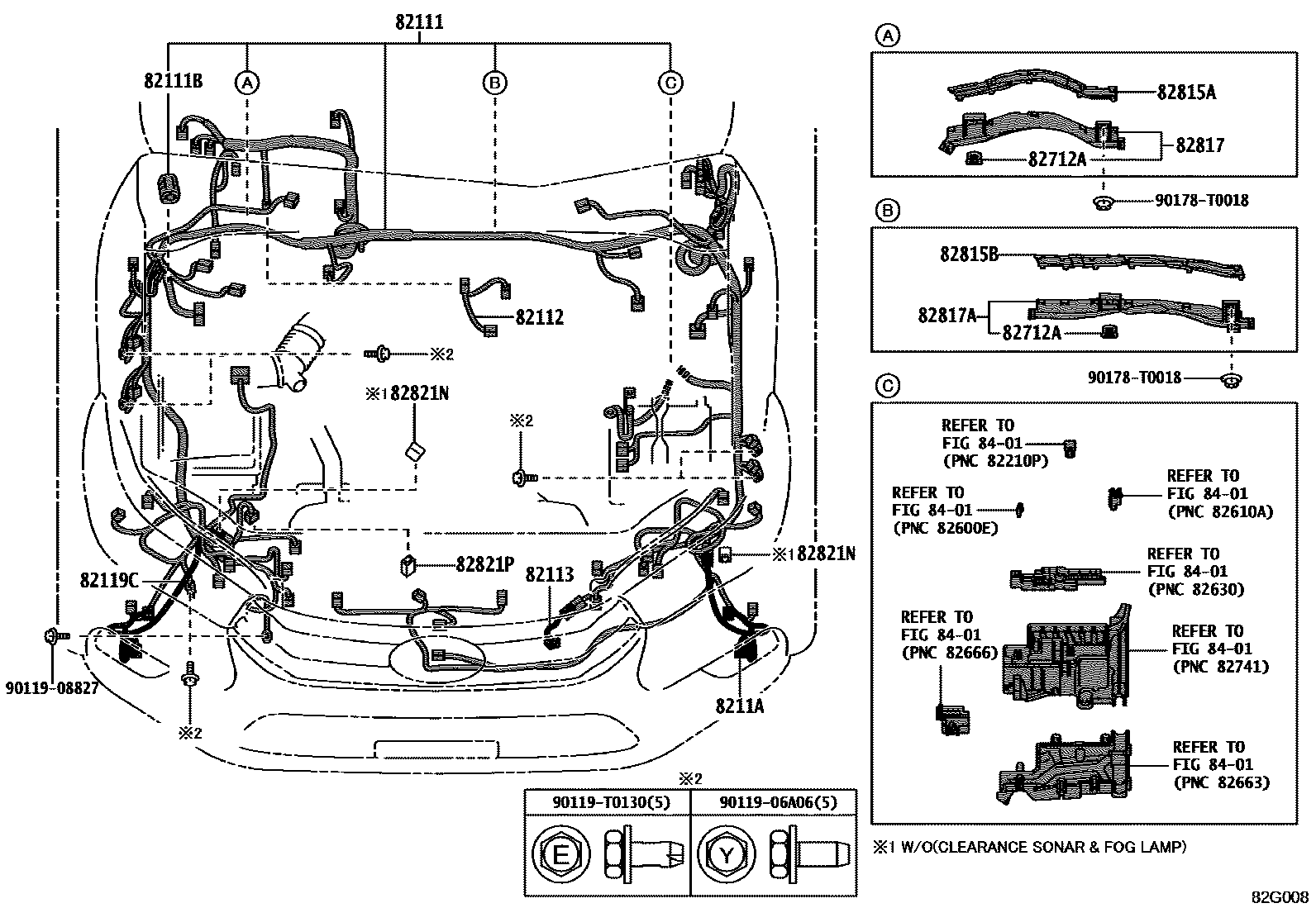

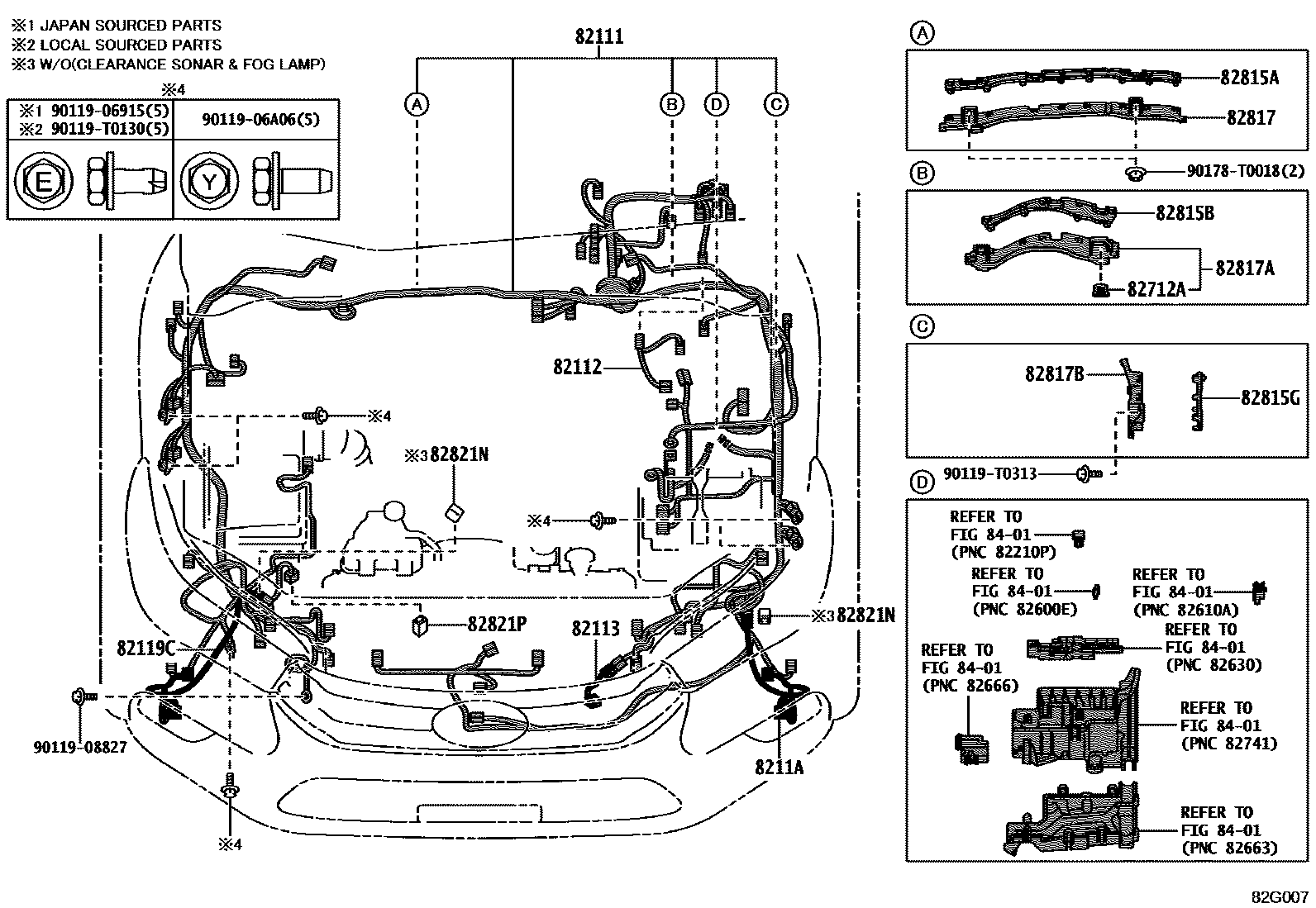

| 82111 | Engine room main wiring harness | 8211F-KK250 · 8211F-KK260 · 8211F-KK270 · 8211F-KK280 · 8211F-KK290 · 8211F-KK310 · 8211F-KK890 · 8211F-KKA00 · 8211F-KKA10 · 8211F-KKC20 · 8211F-KKG00 · 8211F-KKK40 · 8211F-KKK50 · 8211F-KKK60 · 8211F-KKK70 · 8211F-KKK90 · 8211F-KKL00 · 8211F-KKL20 · 8211F-KKL40 · 8211F-KKL50 · 8211F-KKL60 · 8211F-KKL70 · 8211F-KKL80 · 8211F-KKL90 · 8211F-KKM00 · 8211F-KKM10 · 8211F-KKM30 · 8211F-KKM50 · 8211F-KKM60 · 8211F-KKM70 · 8211F-KKM80 · 8211F-KKN00 · 8211F-KKN10 · 8211F-KKN20 · 8211F-KKN30 · 8211F-KKN40 · 8211F-KKN50 · 8211F-KKN60 · 8211F-KKN70 · 8211F-KKN80 · 8211F-KKP00 · 8211F-KKP10 · 8211F-KKP20 · 8211F-KKP30 · 8211F-KKP40 · 8211F-KKP50 · 8211F-KKP60 · 8211F-KKP70 · 8211F-KKP80 · 8211F-KKP90 · 8211F-KKQ00 · 8211F-KKQ10 · 8211F-KKQ60 · 8211F-KKQ70 · 8211F-KKQ90 · 8211F-KKR90 · 8211F-KKS00 · 8211F-KKS30 · 8211F-KKS50 · 8211F-KKS60 · 8211F-KKS80 · 8211F-KKS90 · 8211F-KKT20 · 8211F-KKT70 · 8211F-KKT80 · 8211F-KKT90 · 8211F-KKU10 · 8211F-KKU20 · 8211F-KKU40 · 8211F-KKU50 · 8211F-KKV00 · 8211F-KKV30 · 8211F-KKV40 · 8211F-KKV50 · 8211F-KKV60 · 8211F-KKV70 · 8211F-KKV80 · 8211F-KKW00 · 8211F-KKW20 · 8211F-KKW30 · 8211F-KKW40 · 8211F-KKW50 · 8211F-KKW80 · 8211F-KKX00 · 8211F-KKX80 · 8211F-KKX90 · 8211F-KKY10 · 8211F-KKY20 · 8211F-KKY30 · 8211F-KKY40 · 8211F-KKY50 · 8211G-KK070 · 8211G-KK080 · 8211G-KK090 · 8211G-KK100 · 8211G-KK110 · 8211G-KK130 · 8211G-KK160 · 8211G-KK170 · 8211G-KK180 · 8211G-KK190 · 8211G-KK210 · 8211G-KK220 · 8211G-KK230 · 8211G-KK240 · 8211G-KK250 · 8211G-KK260 · 8211G-KK390 · 8211G-KK520 · 8211G-KK530 · 8211G-KK541 · 8211G-KK550 · 8211G-KK600 · 8211G-KK610 · 8211G-KK620 · 8211G-KK630 · 8211G-KK640 · 8211G-KK650 · 8211G-KK680 · 8211G-KK700 · 8211G-KK710 · 8211G-KK720 · 8211G-KK750 · 8211G-KK760 · 8211G-KK770 · 8211G-KK780 · 8211G-KK800 · 8211G-KK830 · 8211G-KKA50 · 8211G-KKA70 · 8211G-KKA80 · 8211G-KKA90 · 8211G-KKB00 · 8211G-KKB10 · 8211G-KKB20 · 8211G-KKB30 · 8211G-KKB40 · 8211G-KKB50 · 8211G-KKB60 · 8211G-KKB70 · 8211G-KKB80 · 8211G-KKB90 · 8211G-KKC10 · 8211G-KKC20 · 8211G-KKC30 · 8211G-KKC40 · 8211G-KKC50 · 8211G-KKC60 · 8211G-KKC70 · 8211G-KKC80 · 8211G-KKC90 · 8211G-KKD00 · 8211G-KKD10 · 8211H-KK050 · 8211H-KK830 · 8211H-KK840 · 8211H-KK850 · 8211H-KK860 · 8211H-KK870 · 8211H-KK880 |
| 82111B | condenser | 90980-04206 |
| 82112 | Engine room wiring harness No. 2 | 82112-KK010 · 82112-KK060 |
| 82113 | Engine room wiring harness No. 3 | 82113-KK020 |
| 82119C | FIL, COMPARTIMENT MOTEUR, NO.5 | 82119-KK040 · 82119-KK050 · 82119-KK060 · 82119-KK070 · 82119-KK090 · 82119-KK110 · 82119-KK130 · 82119-KK140 · 82119-KK250 |
| 8211A | FIL, COMPARTIMENT MOTEUR, NO.6 | 8211A-KK040 · 8211A-KK050 · 8211A-KK060 · 8211A-KK070 · 8211A-KK090 · 8211A-KK110 · 8211A-KK140 · 8211A-KK150 · 8211A-KK250 |

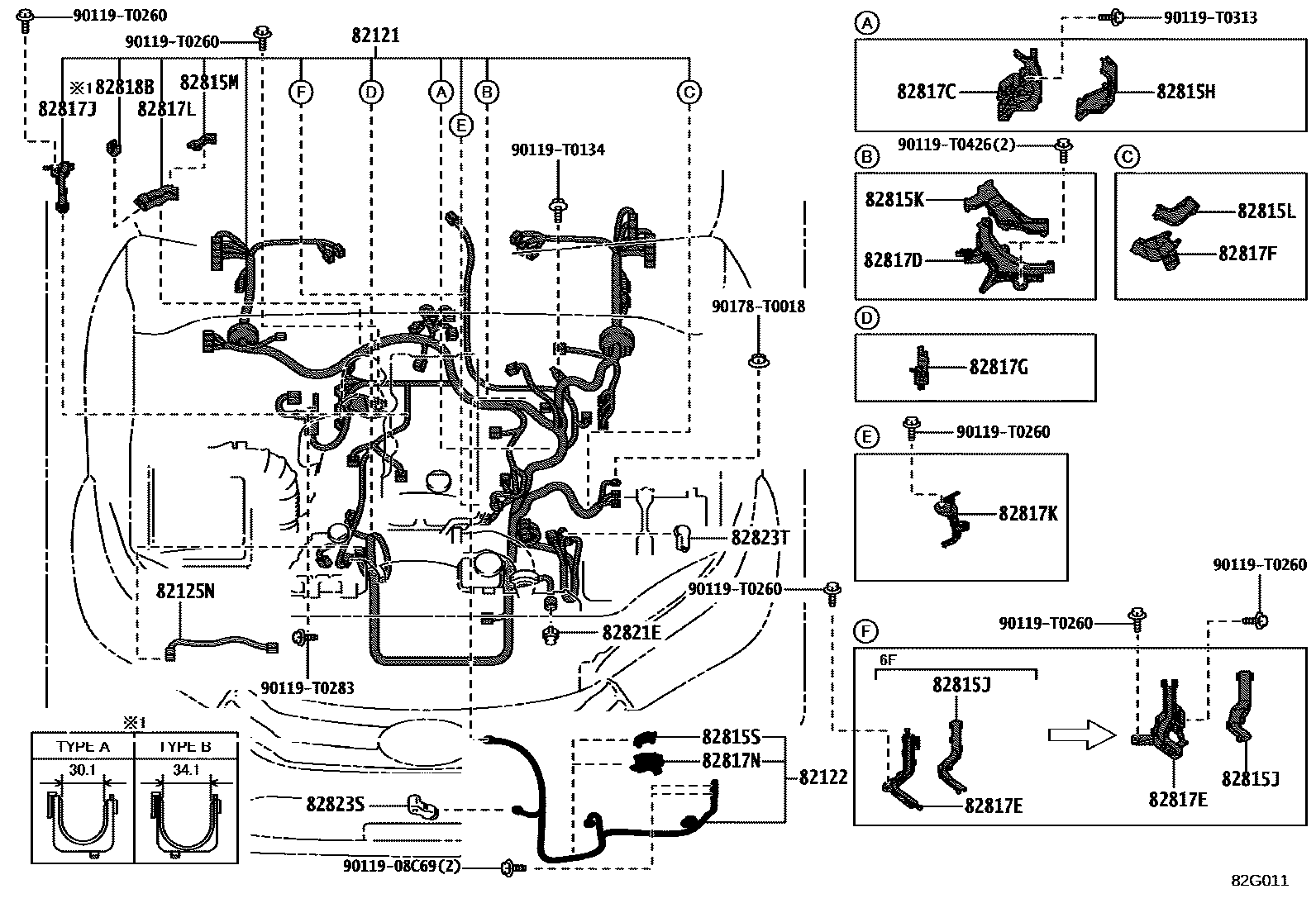

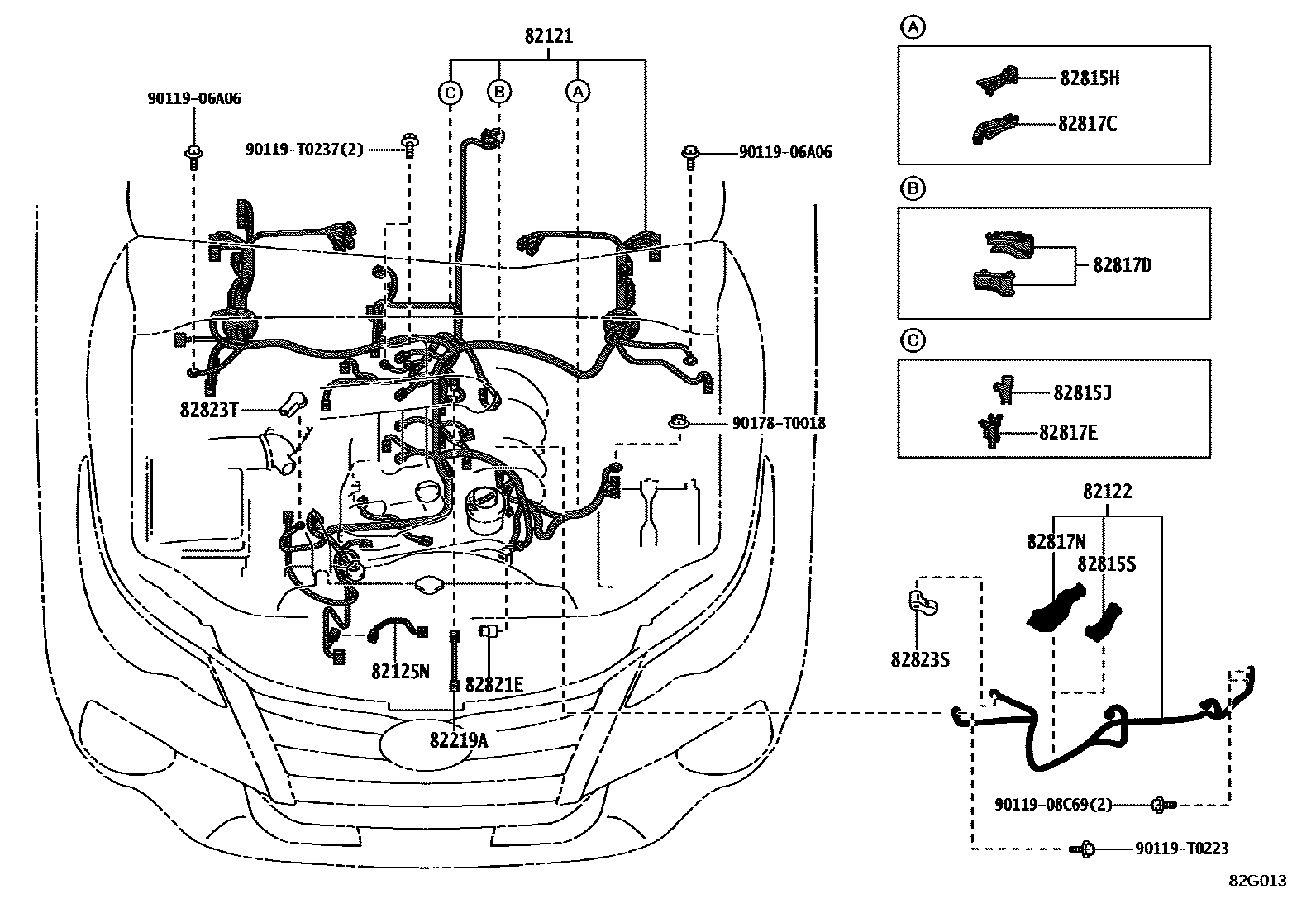

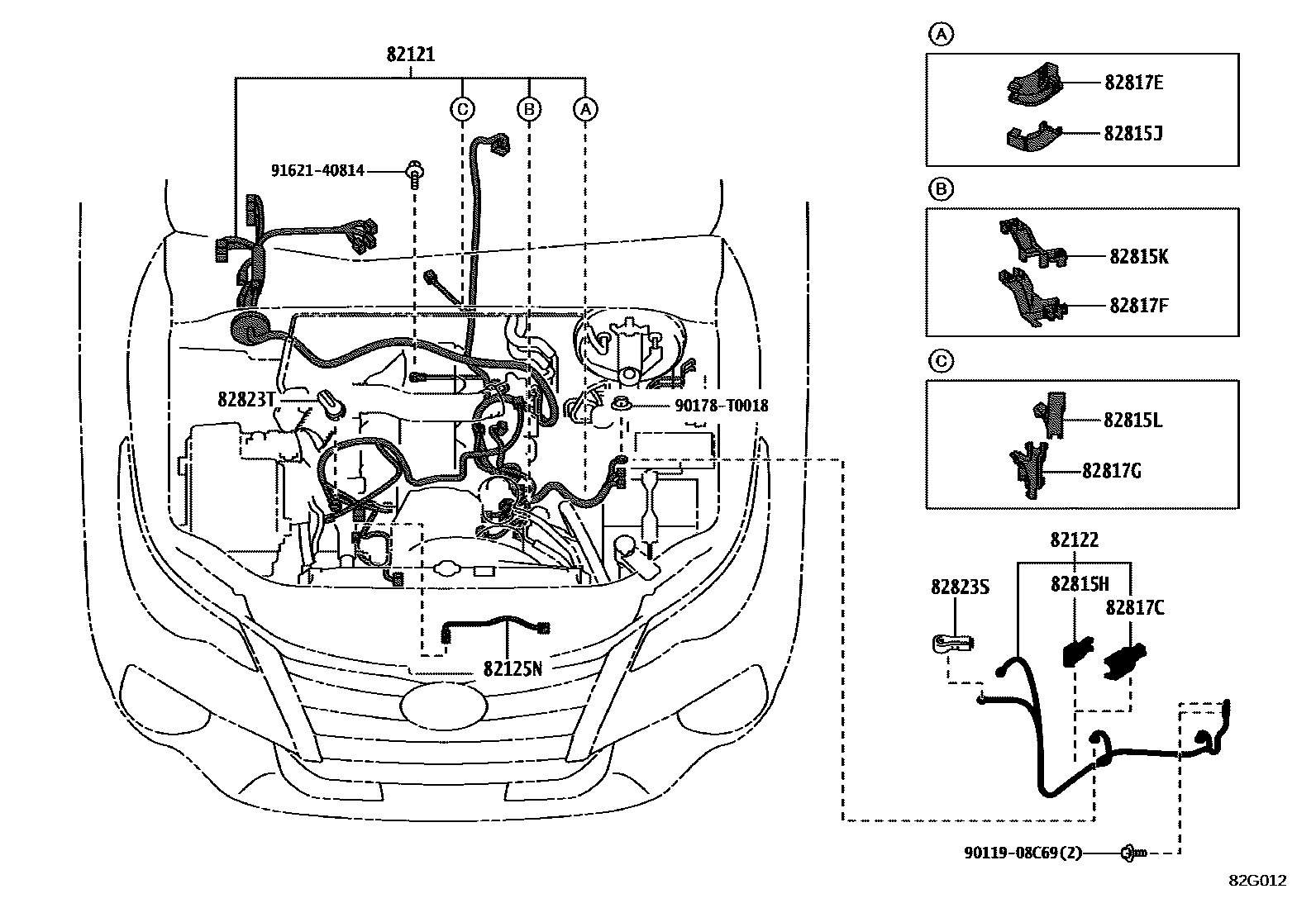

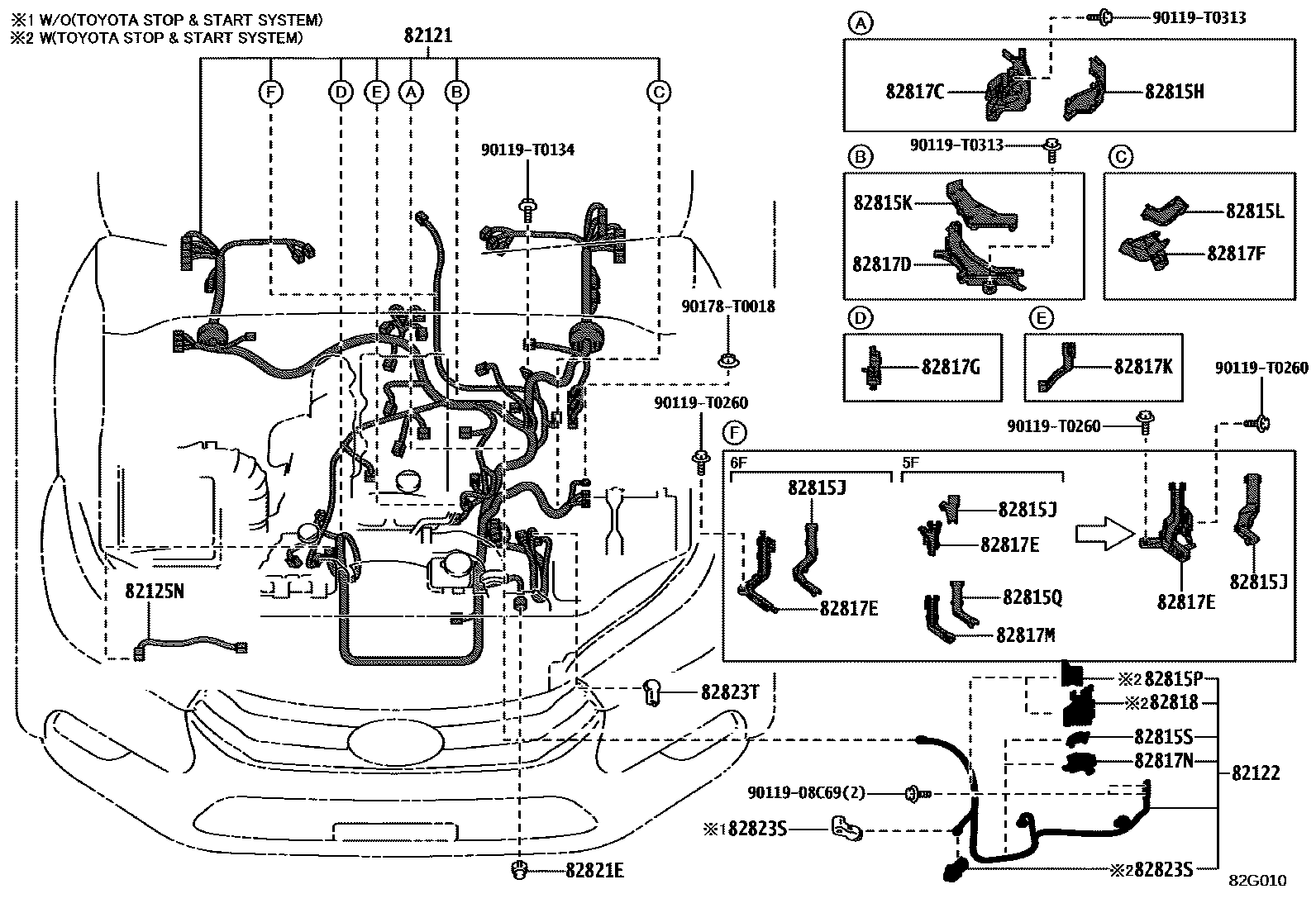

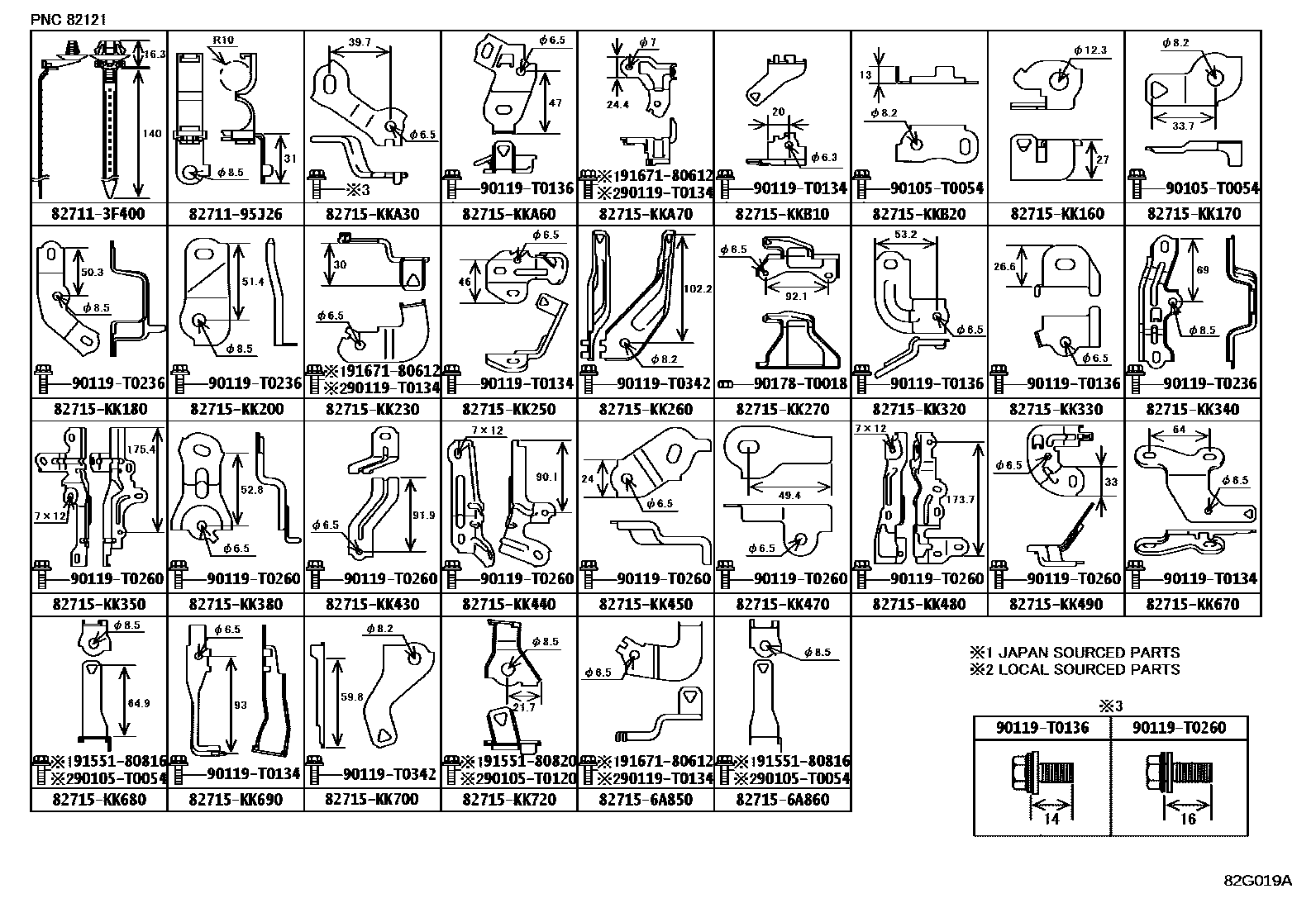

| 82121 | Engine wiring harness | 82121-71151 · 82126-KKL40 · 82126-KKL50 · 82126-KKL90 · 82126-KKM00 · 82126-KKM10 · 82126-KKM50 · 82126-KKN00 · 82126-KKN10 · 82126-KKN20 · 82126-KKN40 · 82126-KKN50 · 82126-KKN60 · 82126-KKN70 · 82126-KKN80 · 82126-KKN90 · 82126-KKP00 · 82126-KKP20 · 82126-KKP30 · 82126-KKP40 · 82126-KKP50 · 82126-KKP60 · 82126-KKQ00 · 82126-KKQ10 · 82126-KKQ20 · 82126-KKQ30 · 82126-KKQ40 · 82126-KKQ60 · 82126-KKQ70 · 82126-KKQ80 · 82126-KKR20 · 82126-KKR80 · 82126-KKR90 · 82126-KKS00 · 82126-KKS10 · 82126-KKS20 · 82126-KKS30 · 82126-KKS40 · 82126-KKS60 · 82126-KKT30 · 82126-KKT40 · 82126-KKT50 · 82126-KKT60 · 82126-KKT70 · 82126-KKT80 · 82126-KKT90 · 82126-KKU00 · 82126-KKU10 · 82126-KKU20 · 82126-KKU60 · 82126-KKU70 · 82126-KKU80 · 82126-KKU90 · 82126-KKV00 · 82126-KKV10 · 82126-KKV30 · 82126-KKV40 · 82126-KKV50 · 82126-KKV60 · 82126-KKV70 · 82126-KKV80 · 82126-KKV90 · 82126-KKW00 · 82126-KKW40 · 82126-KKW60 · 82126-KKW70 · 82126-KKW80 · 82126-KKW90 · 82126-KKX00 · 82126-KKX10 · 82126-KKX20 · 82126-KKX40 · 82126-KKX50 · 82126-KKX60 · 82126-KKX70 · 82126-KKX80 · 82126-KKY10 · 82126-KKY20 · 82126-KKY30 · 82126-KKY40 · 82126-KKY60 · 82126-KKY70 · 82126-KKY80 · 82126-KKZ10 · 82126-KKZ20 · 82126-KKZ30 · 82126-KKZ50 · 82126-KKZ60 · 82126-KKZ90 · 8213C-KK020 · 8213C-KK030 · 8213C-KK040 · 8213C-KK050 · 8213C-KK110 · 8213C-KK120 · 8213C-KK131 · 8213C-KK150 · 8213C-KK160 · 8213C-KK200 · 8213C-KK210 · 8213C-KK220 · 8213C-KK270 · 8213C-KK280 · 8213C-KK310 · 8213C-KK320 · 8213C-KK330 · 8213C-KK340 · 8213C-KK350 · 8213C-KK380 · 8213C-KK400 · 8213C-KK450 · 8213C-KK460 · 8213C-KK470 · 8213C-KK480 · 8213C-KK510 · 8213C-KK530 · 8213C-KK540 · 8213C-KK550 · 8213C-KK570 · 8213C-KK590 · 8213C-KK601 · 8213C-KK620 · 8213C-KK640 · 8213C-KK650 · 8213C-KK750 · 8213C-KK760 · 8213C-KK770 · 8213C-KK780 · 8213C-KK870 · 8213C-KK880 · 8213C-KK890 · 8213C-KKA00 · 8213C-KKA10 · 8213C-KKA20 · 8213C-KKA30 · 8213C-KKA60 · 8213C-KKA70 · 8213C-KKB00 · 8213C-KKB30 · 8213C-KKB40 · 8213C-KKB50 · 8213C-KKB80 · 8213C-KKB90 · 8213C-KKC00 · 8213C-KKC10 · 8213C-KKC40 · 8213C-KKC50 · 8213C-KKC70 · 8213C-KKC80 · 8213C-KKC90 · 8213C-KKD00 · 8213C-KKD20 · 8213C-KKD30 · 8213C-KKD40 · 8213C-KKD70 · 8213C-KKD80 · 8213C-KKE10 · 8213C-KKE20 · 8213C-KKE30 · 8213C-KKE40 · 8213C-KKE90 · 8213C-KKF70 · 8213C-KKF80 · 8213C-KKG01 · 8213C-KKG10 · 8213C-KKG20 · 8213C-KKG30 · 8213C-KKG90 · 8213C-KKJ00 · 8213C-KKJ10 · 8213C-KKJ40 · 8213C-KKJ80 · 8213C-KKK00 · 8213C-KKK20 · 8213C-KKK30 · 8213C-KKK40 · 8213C-KKK80 · 8213C-KKL00 · 8213C-KKL20 · 8213C-KKM60 · 8213C-KKM70 · 8213C-KKT90 · 8213C-KKU01 · 8213C-KKU50 · 8213C-KKU60 |
| 82122 | Engine No. 2 wiring harness | 82122-KK100 · 82122-KK120 · 82122-KK140 · 82122-KK150 · 82122-KK160 · 82122-KK170 · 82122-KK210 · 82122-KK230 · 82122-KK390 · 82122-KK430 |
| 82125N | Engine No. 5 wiring harness | 82125-KK010 |
| 82127 | Differential harness | 82127-0K011 |

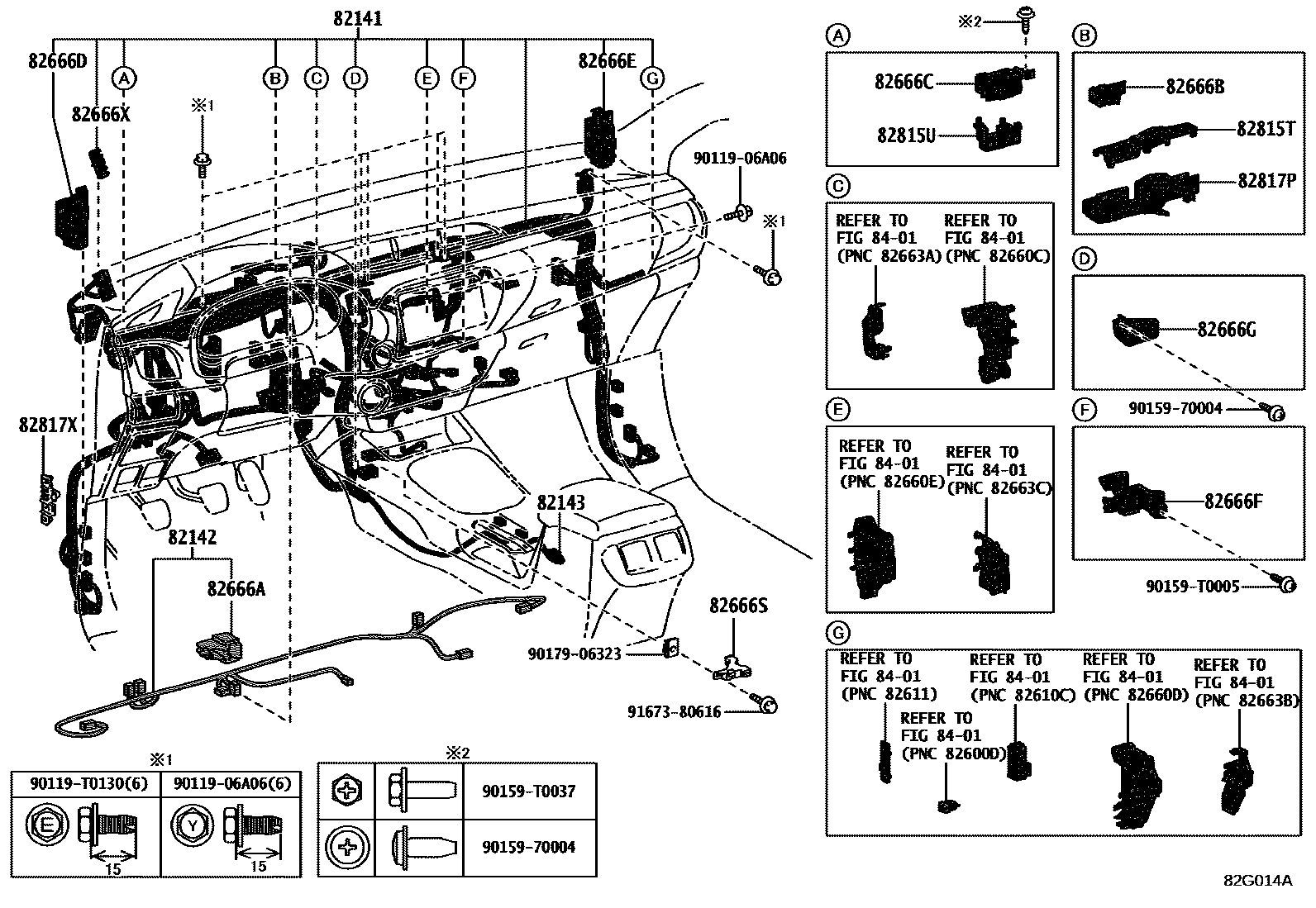

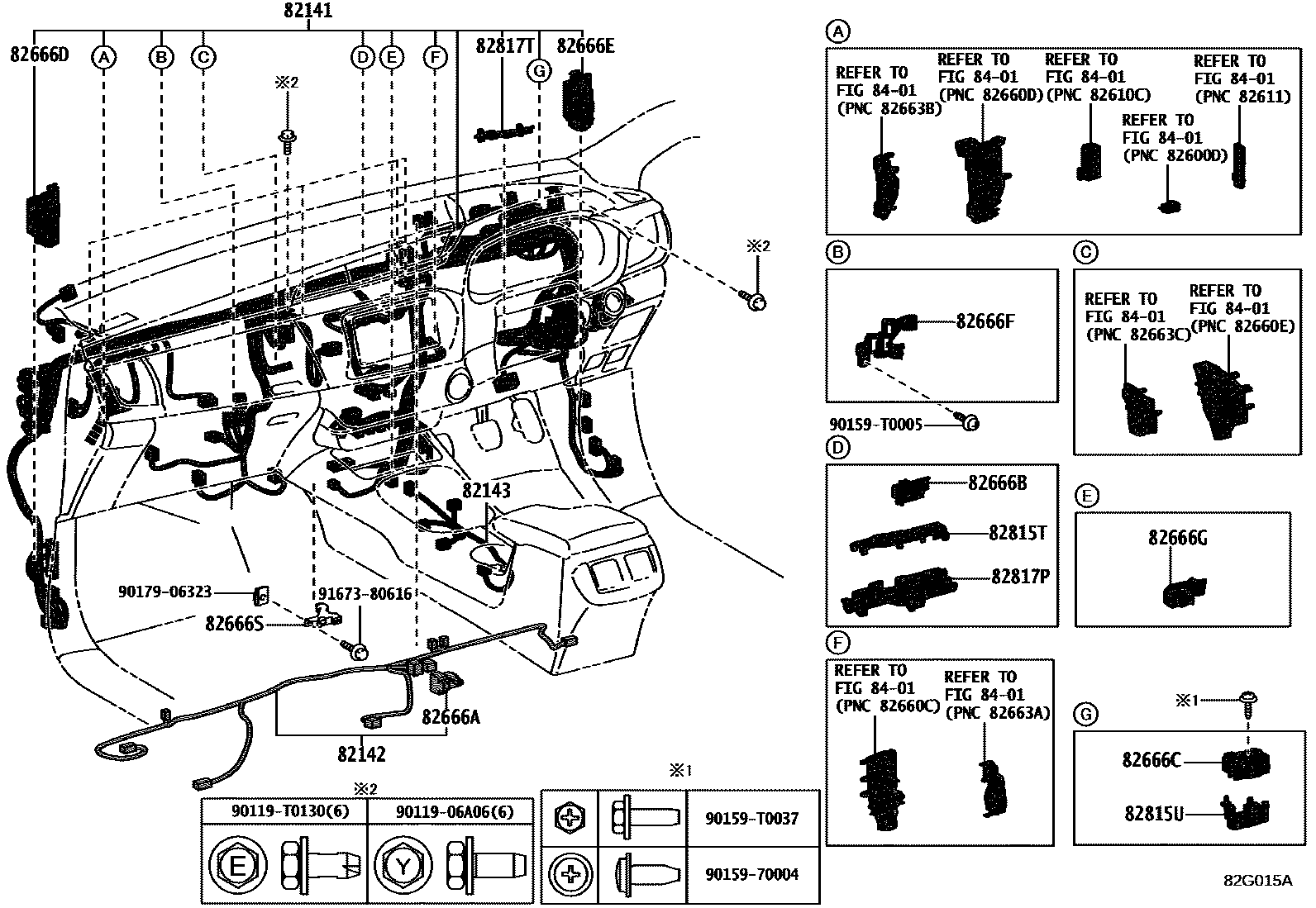

| 82141 | Dashboard wiring harness | 8214E-KKJ50 · 8214E-KKJ60 · 8214E-KKJ70 · 8214E-KKK50 · 8214E-KKK60 · 8214E-KKK70 · 8214E-KKK80 · 8214E-KKK90 · 8214E-KKL00 · 8214E-KKL10 · 8214E-KKL20 · 8214E-KKL30 · 8214E-KKL40 · 8214E-KKL50 · 8214E-KKL60 · 8214G-KK520 · 8214G-KK530 · 8214G-KK540 · 8214G-KK550 · 8214G-KK560 · 8214G-KK570 · 8214G-KK580 · 8214G-KK620 · 8214G-KK630 · 8214G-KK640 · 8214G-KK650 · 8214G-KK680 · 8214G-KK690 · 8214G-KK700 · 8214G-KK720 · 8214G-KK730 · 8214G-KK740 · 8214G-KK750 · 8214G-KK780 · 8214G-KK790 · 8214G-KK890 · 8214G-KKA00 · 8214G-KKA90 · 8214G-KKB30 · 8214G-KKB50 · 8214G-KKB60 · 8214G-KKB70 · 8214G-KKB80 · 8214G-KKB90 · 8214G-KKC00 · 8214G-KKC10 · 8214G-KKC20 · 8214G-KKC30 · 8214G-KKC40 · 8214G-KKC50 · 8214G-KKC60 · 8214G-KKC70 · 8214G-KKC80 · 8214G-KKC90 · 8214G-KKD00 · 8214G-KKE40 · 8214G-KKE50 · 8214G-KKE60 · 8214G-KKE70 · 8214G-KKE80 · 8214G-KKE90 · 8214G-KKF00 · 8214G-KKF10 · 8214G-KKF20 · 8214G-KKZ90 · 8214M-KK560 · 8214M-KK570 · 8214M-KKM30 · 8214M-KKM50 · 8214M-KKM60 · 8214M-KKM70 · 8214M-KKM80 · 8214M-KKM90 · 8214M-KKN00 · 8214M-KKN10 · 8214M-KKN20 · 8214M-KKN30 · 8214M-KKN40 · 8214M-KKN50 · 8214M-KKN60 · 8214M-KKN70 · 8214M-KKN80 · 8214M-KKN90 · 8214M-KKP00 · 8214M-KKP10 · 8214M-KKP20 · 8214M-KKP30 · 8214M-KKP40 · 8214M-KKP60 · 8214M-KKP70 · 8214M-KKP80 · 8214M-KKP90 · 8214M-KKQ00 · 8214M-KKQ10 · 8214M-KKQ20 · 8214M-KKQ30 · 8214M-KKQ40 · 8214M-KKQ50 · 8214M-KKQ60 · 8214M-KKQ70 · 8214M-KKQ80 · 8214M-KKQ90 · 8214M-KKR00 · 8214M-KKR10 · 8214M-KKR20 · 8214M-KKR40 · 8214M-KKR50 · 8214M-KKR60 · 8214M-KKR70 · 8214M-KKR80 · 8214M-KKR90 · 8214M-KKS00 · 8214M-KKS10 · 8214M-KKS20 · 8214M-KKS30 · 8214M-KKS40 · 8214M-KKS50 · 8214M-KKS70 · 8214M-KKS80 · 8214M-KKS90 · 8214M-KKT00 · 8214M-KKT10 · 8214M-KKT20 · 8214M-KKT30 · 8214M-KKT40 · 8214M-KKT60 · 8214M-KKT70 · 8214M-KKT80 · 8214M-KKT90 · 8214M-KKU00 · 8214M-KKU10 · 8214M-KKU20 · 8214M-KKU30 · 8214M-KKU40 · 8214M-KKU50 · 8214M-KKU60 · 8214M-KKU70 · 8214M-KKU80 · 8214M-KKU90 · 8214M-KKV00 · 8214M-KKV10 · 8214M-KKV20 · 8214M-KKV30 · 8214M-KKV40 · 8214M-KKV50 · 8214M-KKV60 · 8214M-KKV70 · 8214M-KKV80 · 8214M-KKV90 · 8214M-KKW00 · 8214M-KKW10 · 8214M-KKW20 · 8214M-KKW30 · 8214M-KKW40 · 8214M-KKW50 · 8214M-KKW60 · 8214M-KKW70 · 8214M-KKX00 · 8214M-KKX10 · 8214M-KKX40 · 8214M-KKX50 · 8214M-KKX80 · 8214M-KKY10 · 8214M-KKZ00 · 8214M-KKZ10 · 8214M-KKZ30 · 8214N-KK080 · 8214N-KK090 · 8214N-KK100 · 8214N-KK110 · 8214N-KK120 · 8214N-KK290 · 8214N-KK300 · 8214N-KK310 · 8214N-KK320 · 8214N-KK330 · 8214N-KK340 · 8214N-KK350 · 8214N-KK360 · 8214N-KK370 · 8214N-KK380 · 8214N-KK390 · 8214N-KK440 · 8214N-KK450 · 8214N-KK710 · 8214N-KK720 · 8214N-KK730 · 8214N-KK740 · 8214N-KK750 · 8214N-KK760 · 8214N-KK770 · 8214N-KK780 · 8214N-KK790 · 8214N-KK800 · 8214N-KK810 · 8214N-KK820 · 8214N-KK830 · 8214N-KK840 · 8214N-KK850 · 8214N-KK860 · 8214N-KK870 · 8214N-KK880 · 8214N-KK890 · 8214N-KKA00 · 8214N-KKA10 · 8214N-KKA20 · 8214N-KKA30 · 8214N-KKA40 · 8214N-KKA50 · 8214N-KKA60 · 8214N-KKA70 · 8214N-KKA80 · 8214N-KKA90 · 8214N-KKB00 · 8214N-KKB10 · 8214N-KKB20 · 8214N-KKB30 · 8214N-KKB40 · 8214N-KKB50 · 8214N-KKB60 · 8214N-KKB70 · 8214N-KKB80 · 8214N-KKB90 · 8214N-KKC00 · 8214N-KKC10 · 8214N-KKC20 · 8214N-KKC30 · 8214N-KKC40 · 8214N-KKC50 · 8214N-KKC60 · 8214N-KKC70 · 8214N-KKC80 · 8214N-KKC90 · 8214N-KKD00 · 8214N-KKD10 · 8214N-KKD20 · 8214N-KKD30 · 8214N-KKD40 · 8214N-KKD50 · 8214N-KKD60 · 8214N-KKE60 · 8214N-KKE70 · 8214N-KKE80 · 8214N-KKF80 · 8214N-KKG80 · 8214N-KKG90 · 8214N-KKJ00 · 8214N-KKJ10 · 8214N-KKJ20 · 8214N-KKJ30 · 8214N-KKJ40 · 8214N-KKJ50 · 8214N-KKJ60 · 8214N-KKJ70 · 8214N-KKJ80 · 8214N-KKJ90 · 8214N-KKK00 · 8214N-KKL40 · 8214N-KKL70 · 8214N-KKL80 · 8214N-KKL90 · 8214N-KKM00 · 8214N-KKM20 · 8214N-KKM30 · 8214N-KKM60 · 8214N-KKM70 · 8214N-KKM80 · 8214N-KKM90 · 8214N-KKN00 · 8214N-KKN10 · 8214N-KKN20 · 8214N-KKN30 · 8214N-KKN40 · 8214N-KKN50 · 8214N-KKN60 · 8214N-KKN80 · 8214N-KKN90 · 8214N-KKP00 · 8214N-KKP10 · 8214N-KKP20 · 8214N-KKP30 · 8214N-KKP40 · 8214N-KKP50 · 8214N-KKP60 · 8214N-KKP70 · 8214N-KKP80 · 8214N-KKP90 · 8214N-KKQ10 · 8214N-KKQ20 · 8214N-KKQ30 · 8214N-KKQ40 · 8214N-KKQ50 · 8214N-KKQ70 · 8214N-KKQ80 · 8214N-KKQ90 · 8214N-KKR00 · 8214N-KKR10 · 8214N-KKR20 · 8214N-KKR30 · 8214N-KKR60 · 8214N-KKR80 · 8214N-KKS00 · 8214N-KKS30 · 8214N-KKS40 · 8214N-KKS50 · 8214N-KKS60 · 8214N-KKS70 · 8214N-KKS80 · 8214N-KKS90 · 8214N-KKT00 · 8214N-KKT10 · 8214N-KKT20 · 8214N-KKT30 · 8214N-KKT40 · 8214N-KKT50 · 8214N-KKU00 · 8214N-KKU10 · 8214N-KKV10 · 8214N-KKV30 · 8214N-KKV60 · 8214N-KKV70 · 8214N-KKV90 · 8214N-KKW00 · 8214N-KKW10 · 8214N-KKW20 · 8214P-KK430 · 8214P-KK440 · 8214P-KK460 · 8214P-KK470 · 8214P-KK480 · 8214P-KK500 · 8214P-KK510 · 8214P-KK590 · 8214P-KK600 · 8214P-KK610 · 8214P-KK630 · 8214P-KK640 · 8214P-KK650 · 8214P-KK660 · 8214P-KK670 · 8214P-KK680 · 8214P-KK690 · 8214P-KK700 · 8214P-KK710 · 8214P-KK720 · 8214P-KK730 · 8214P-KK740 · 8214P-KK760 · 8214P-KK770 · 8214P-KK780 · 8214P-KK790 · 8214P-KK800 · 8214P-KK810 · 8214P-KK820 · 8214P-KK830 · 8214P-KK840 · 8214P-KK850 · 8214P-KK860 · 8214P-KK880 · 8214P-KK890 · 8214P-KKA00 · 8214P-KKA10 · 8214P-KKA30 · 8214P-KKA40 · 8214P-KKA50 · 8214P-KKA60 · 8214P-KKA70 · 8214P-KKA80 · 8214P-KKA90 · 8214P-KKB00 · 8214P-KKB10 · 8214P-KKB20 · 8214P-KKB30 · 8214P-KKB40 · 8214P-KKB50 · 8214P-KKB60 · 8214P-KKB70 · 8214P-KKB80 · 8214P-KKC00 · 8214P-KKC30 · 8214P-KKC40 · 8214P-KKC50 · 8214P-KKC60 · 8214P-KKC70 · 8214P-KKC80 · 8214P-KKD10 · 8214P-KKD20 · 8214P-KKD30 · 8214P-KKD40 · 8214P-KKD50 · 8214P-KKD60 · 8214P-KKD70 · 8214P-KKD80 · 8214P-KKD90 · 8214P-KKE00 · 8214P-KKE10 · 8214P-KKE20 · 8214P-KKE30 · 8214P-KKE40 · 8214P-KKE50 · 8214P-KKE60 · 8214P-KKF30 · 8214P-KKF50 · 8214P-KKF70 · 8214P-KKG00 · 8214P-KKG40 · 8214P-KKG50 · 8214P-KKG60 · 8214P-KKG70 · 8214P-KKG80 · 8214P-KKG90 · 8214P-KKJ00 · 8214P-KKJ10 · 8214P-KKJ20 · 8214P-KKJ30 · 8214P-KKJ40 · 8214P-KKJ50 · 8214P-KKJ60 · 8214P-KKJ70 · 8214P-KKJ80 · 8214P-KKJ90 · 8214P-KKK00 · 8214P-KKK10 · 8214P-KKK20 · 8214P-KKK30 · 8214P-KKK40 · 8214P-KKK50 · 8214P-KKK60 · 8214P-KKK70 · 8214P-KKL60 · 8214Q-KKR90 · 8214Q-KKS00 · 8214Q-KKS10 · 8214Q-KKS20 · 8214Q-KKS30 · 8214Q-KKS40 · 8214Q-KKS50 · 8214Q-KKS60 · 8214Q-KKS70 · 8214Q-KKS80 · 8214Q-KKS90 · 8214Q-KKT00 · 8214Q-KKT10 · 8214Q-KKT20 · 8214Q-KKT30 · 8214Q-KKT40 · 8214Q-KKT50 · 8214Q-KKT60 · 8214Q-KKT70 · 8214Q-KKT80 · 8214Q-KKT90 · 8214Q-KKU00 · 8214Q-KKU10 · 8214Q-KKU20 · 8214Q-KKU30 · 8214Q-KKU40 · 8214Q-KKU50 · 8214Q-KKU60 · 8214Q-KKU70 · 8214Q-KKU80 · 8214Q-KKU90 · 8214Q-KKV00 · 8214Q-KKV90 · 8214Q-KKW00 · 8214Q-KKW10 · 8214Q-KKW20 · 8214Q-KKW30 · 8214Q-KKW40 · 8214Q-KKW50 · 8214Q-KKW60 · 8214Q-KKW70 · 8214Q-KKW80 · 8214Q-KKW90 · 8214Q-KKX00 · 8214Q-KKX10 · 8214Q-KKX20 · 8214Q-KKX30 · 8214Q-KKX40 · 8214R-KK080 · 8214R-KK090 · 8214R-KK100 · 8214R-KK110 · 8214R-KK120 · 8214R-KK130 · 8214R-KK140 · 8214R-KK150 · 8214R-KK160 · 8214R-KK170 · 8214R-KK180 · 8214R-KK190 · 8214R-KK200 · 8214R-KK210 · 8214R-KK220 · 8214R-KK230 · 8214R-KK240 · 8214R-KK250 · 8214R-KK260 · 8214R-KK270 · 8214R-KK280 · 8214R-KK290 · 8214R-KK300 · 8214R-KK310 · 8214R-KK320 · 8214R-KK330 · 8214R-KK340 · 8214R-KK350 · 8214R-KK360 · 8214R-KK370 · 8214R-KK380 · 8214R-KK390 · 8214R-KK400 · 8214R-KK410 · 8214R-KK460 · 8214R-KK470 · 8214R-KK480 · 8214R-KK490 · 8214R-KK500 · 8214R-KK510 · 8214R-KK520 · 8214R-KK530 · 8214S-KK240 · 8214S-KK250 · 8214S-KK260 · 8214S-KK270 · 8214S-KK280 · 8214T-KKS40 |
| 82142 | Instrument panel wiring harness No. 2 | 82142-KKA40 · 82142-KKA50 · 82142-KKA60 · 82142-KKA70 · 82142-KKB20 · 82142-KKB30 · 82142-KKB40 · 82142-KKB50 · 82142-KKB60 |
| 82143 | Instrument panel wiring harness No. 3 | 82143-KKB80 · 82143-KKB90 · 82143-KKC00 · 82143-KKC10 · 82143-KKC20 · 82143-KKC30 · 82143-KKC40 · 82143-KKC50 |

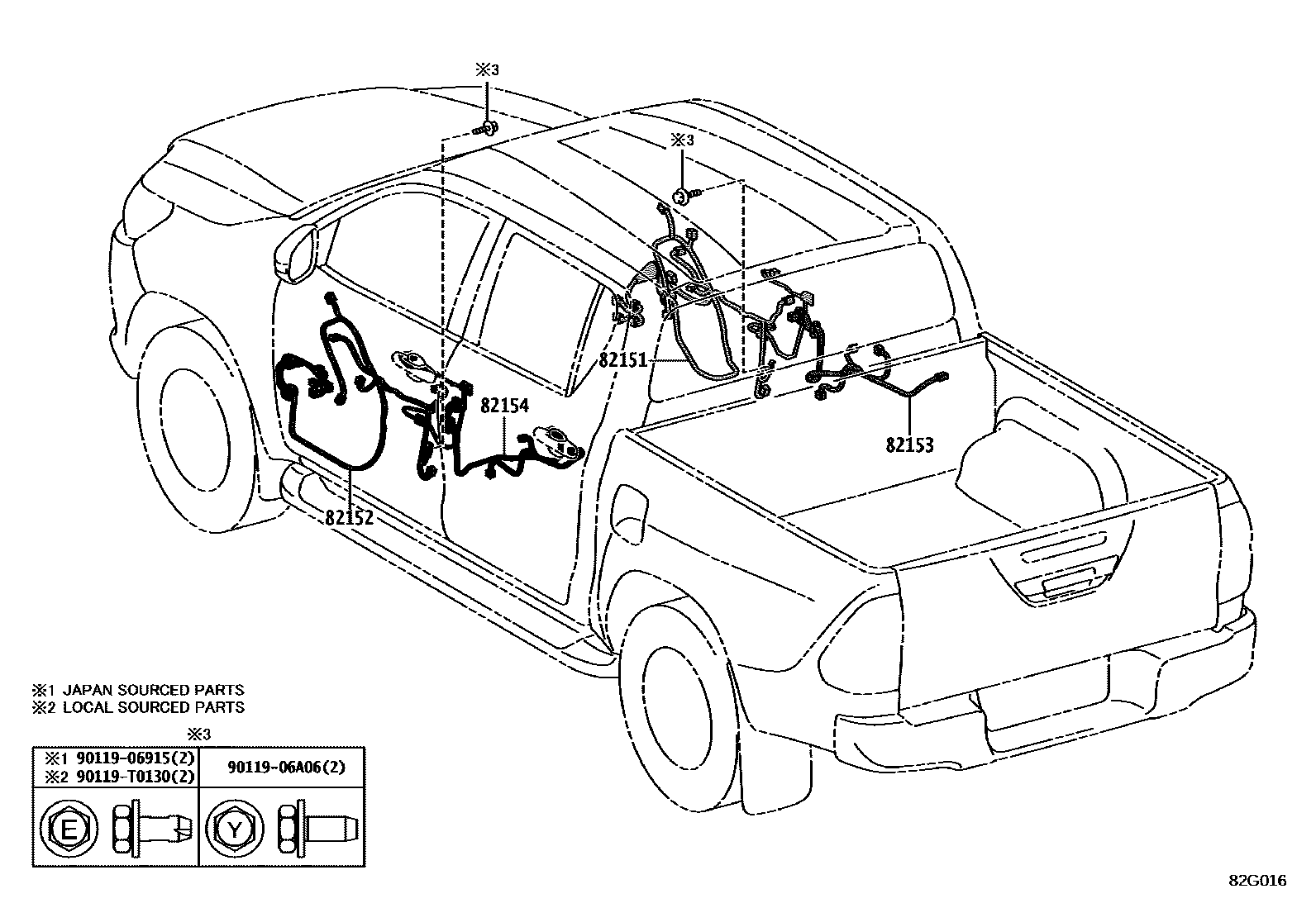

| 82151 | Right front door wiring harness | 82151-KKK80 · 82151-KKK90 · 82151-KKL00 · 82151-KKL10 · 82151-KKL20 · 82151-KKL30 · 82151-KKL40 · 82151-KKL50 · 82151-KKL70 · 82151-KKM80 · 82151-KKU50 · 82151-KKU80 · 82151-KKU90 · 82151-KKV10 · 82151-KKV40 · 82151-KKV50 · 82151-KKV90 · 82151-KKW10 · 82151-KKZ40 · 82197-KK730 · 82197-KK740 · 82197-KK830 · 82197-KKE00 · 82197-KKE10 · 82197-KKE20 · 82197-KKE30 · 82197-KKE40 · 82197-KKE50 · 82197-KKE60 · 82197-KKE70 · 82197-KKE80 · 82197-KKE90 · 82197-KKF00 · 82197-KKF10 · 82197-KKF20 · 82197-KKF30 · 82197-KKF40 · 82197-KKF50 · 82197-KKF60 · 82197-KKF70 · 82197-KKF80 · 82197-KKG10 · 82197-KKG20 · 82197-KKG70 · 82197-KKG80 · 82197-KKJ10 · 82197-KKJ20 · 82197-KKJ50 · 82197-KKS50 · 82197-KKS60 · 82197-KKS70 · 82197-KKS80 · 82197-KKS90 · 82197-KKT00 · 82197-KKT10 · 82197-KKT20 · 82197-KKT30 · 82197-KKT40 · 82197-KKT50 · 82197-KKT60 · 82197-KKT70 · 82197-KKT80 · 82197-KKT90 · 82197-KKU00 · 82197-KKU10 · 82197-KKU40 · 82197-KKU50 · 82197-KKU60 · 82197-KKU70 · 82197-KKU90 · 82197-KKV00 · 82197-KKV20 · 82197-KKV30 · 82197-KKV40 · 82197-KKV50 · 82197-KKV60 · 82197-KKV70 · 82197-KKW60 · 82197-KKW90 · 82197-KKX00 · 82197-KKX10 · 82197-KKX40 · 82197-KKX60 · 82197-KKX70 · 82197-KKY00 · 82197-KKY10 · 82197-KKY60 · 82197-KKY90 · 82197-KKZ30 · 82197-KKZ50 · 82197-KKZ60 · 82197-KKZ70 · 82197-KKZ80 · 82197-KKZ90 · 821A7-KK010 · 821A7-KK020 · 821A7-KK030 · 821A7-KK060 · 821A7-KK070 · 821A7-KK080 · 821A7-KK100 · 821A7-KK110 · 821A7-KK490 · 821A7-KK500 · 821A7-KK510 · 821A7-KK520 · 821A7-KK530 · 821A7-KK540 · 821A7-KK550 · 821A7-KK560 · 821A7-KK570 · 821A7-KK580 · 821A7-KK590 · 821A7-KK630 |
| 82152 | Left front door wiring harness | 821A8-KK280 · 821A8-KK290 · 821A8-KK300 · 821A8-KK320 · 821A8-KK330 · 821A8-KK340 · 821A8-KK350 · 821A8-KK360 · 821A8-KK370 · 821A8-KK380 · 821A8-KK390 · 821A8-KK400 · 821A8-KK410 · 821A8-KK420 · 821A8-KK430 · 821A8-KK440 · 821A8-KK450 · 821A8-KK460 · 821A8-KK470 · 821A8-KK480 · 821A8-KK500 · 821A8-KK510 · 821A8-KK520 · 821A8-KK530 · 821A8-KK540 · 821A8-KK550 · 821A8-KK560 · 821A8-KK570 · 821A8-KK580 · 821A8-KK590 · 821A8-KK630 · 821A8-KK730 · 821A8-KK760 · 821A8-KK770 · 821A8-KK780 · 821A8-KK790 · 821A8-KK800 · 821A8-KK810 · 821A8-KK820 · 821A8-KK830 · 821A8-KK840 · 821A8-KK850 · 821A8-KK860 · 821A8-KK870 · 821A8-KK880 · 821A8-KK890 · 821A8-KKA00 · 821A8-KKA10 · 821A8-KKA20 · 821A8-KKA30 · 821A8-KKA40 · 821A8-KKA50 · 821A8-KKA60 · 821A8-KKA70 · 821A8-KKA80 · 821A8-KKA90 · 821A8-KKB00 · 821A8-KKB10 · 821A8-KKB20 · 821A8-KKB30 · 821A8-KKB40 · 821A8-KKB50 · 821A8-KKC50 · 821A8-KKC60 · 821A8-KKC70 · 821A8-KKC80 · 821A8-KKC90 · 821A8-KKD00 · 821A8-KKD10 · 821A8-KKD20 · 821A8-KKD30 · 821A8-KKD40 · 821A8-KKD70 · 821A8-KKD80 · 821A8-KKD90 · 821A8-KKE00 · 821A8-KKE10 · 821A8-KKE20 · 821A8-KKE30 · 821A8-KKE40 · 821A8-KKE50 · 821A8-KKE60 · 821A8-KKE70 · 821A8-KKE80 · 821A8-KKE90 · 821A8-KKF00 · 821A8-KKF10 · 821A8-KKF90 · 821A8-KKG00 · 821A8-KKG10 · 821A8-KKG20 · 821A8-KKG30 · 821A8-KKG40 · 821A8-KKG50 · 821A8-KKG60 · 821A8-KKG70 · 821A8-KKG80 · 821A8-KKG90 · 821A8-KKJ00 · 821A8-KKJ10 · 821A8-KKJ20 · 821A8-KKJ30 · 821A8-KKJ40 · 821A8-KKJ50 · 821A8-KKJ60 · 821A8-KKJ70 · 821A8-KKJ80 · 821A8-KKJ90 · 821A8-KKK30 · 821A8-KKK40 · 821A8-KKK50 · 821A8-KKK60 · 821A8-KKK70 · 821A8-KKK80 · 821A8-KKK90 · 821A8-KKL00 |
| 82153 | Rear door wiring harness No. 1 | 82153-KK360 · 82153-KK370 · 82153-KK390 · 82153-KK400 · 82153-KK420 · 82153-KK430 · 82153-KK650 · 82153-KK660 · 82153-KK680 · 82153-KK690 |
| 82154 | Rear door wiring harness No. 2 | 82154-KK400 · 82154-KK410 · 82154-KK430 · 82154-KK440 · 82154-KK460 · 82154-KK470 · 82154-KK630 · 82154-KK640 · 82154-KK660 · 82154-KK670 |

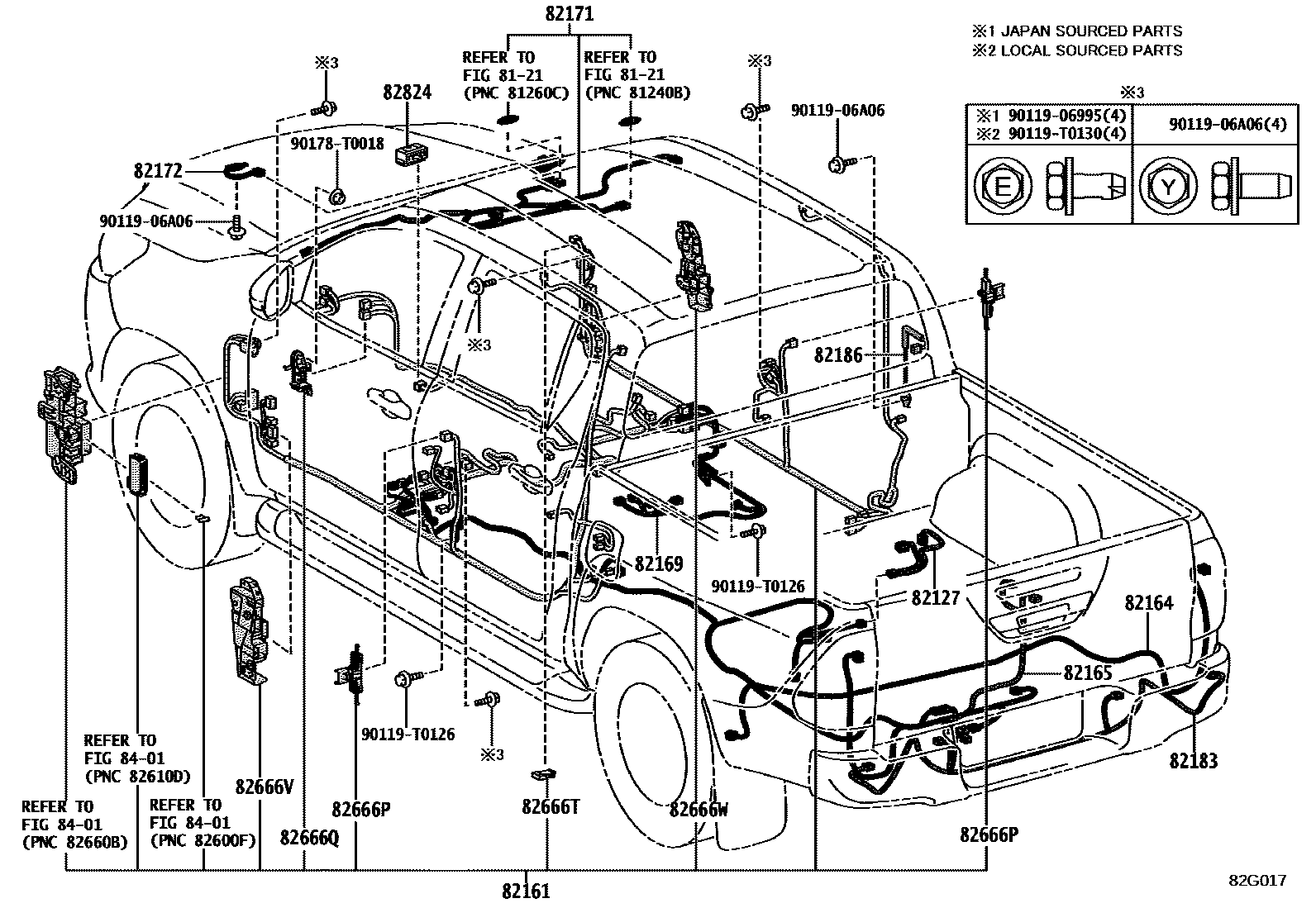

| 82161 | floor wiring harness | 8219H-KKU30 · 8219H-KKU50 · 8219H-KKU60 · 8219H-KKU80 · 8219H-KKY40 · 8219H-KKY50 · 8219H-KKY60 · 8219H-KKY70 · 8219H-KKY80 · 8219H-KKY90 · 8219H-KKZ10 · 8219H-KKZ20 · 8219H-KKZ30 · 8219H-KKZ40 · 8219H-KKZ50 · 8219H-KKZ60 · 8219H-KKZ70 · 8219H-KKZ80 · 8219H-KKZ90 · 8219J-KK010 · 8219J-KK020 · 8219J-KK030 · 8219J-KK040 · 8219J-KK050 · 8219J-KK060 · 8219J-KK070 · 8219J-KK110 · 8219J-KK270 · 8219J-KK310 · 8219J-KK320 · 8219J-KK440 · 8219J-KK450 · 8219J-KK460 · 8219J-KK470 · 8219J-KK480 · 8219J-KK490 · 8219J-KK500 · 8219J-KK530 · 8219J-KK550 · 8219J-KK560 · 8219J-KK670 · 8219J-KK680 · 8219J-KK690 · 8219J-KK700 · 8219J-KK710 · 8219J-KK720 · 8219J-KK730 · 8219J-KK740 · 8219J-KK750 · 8219J-KK790 · 8219J-KK800 · 8219J-KK810 · 8219J-KK820 · 8219J-KK830 · 8219J-KK840 · 8219J-KK850 · 8219J-KK860 · 8219J-KK870 · 8219J-KK880 · 8219J-KK890 · 8219J-KKA00 · 8219J-KKA10 · 8219J-KKA20 · 8219J-KKA30 · 8219J-KKR40 · 8219J-KKR60 · 8219J-KKR70 · 8219J-KKR80 · 8219J-KKR90 · 8219J-KKS00 · 8219J-KKS10 · 8219J-KKV50 · 8219J-KKV70 · 8219K-KK500 · 8219K-KK510 |
| 82164 | Frame wiring harness set | 82164-KKF40 · 82164-KKF50 · 82164-KKF60 · 82164-KKF80 · 82164-KKF81 · 82164-KKF90 · 82164-KKG00 · 82164-KKG01 · 82164-KKG10 · 82164-KKG20 · 82164-KKG30 · 82164-KKG40 · 82164-KKG70 · 82164-KKG90 · 82164-KKJ00 · 82164-KKJ20 · 82164-KKJ70 · 82164-KKK10 · 82164-KKK40 · 82164-KKK80 · 82164-KKL00 · 82164-KKL30 · 82164-KKL60 · 82164-KKL70 · 82164-KKL80 · 82164-KKM10 · 82164-KKM40 · 82164-KKM80 · 82164-KKM81 · 82164-KKM90 · 82164-KKN20 · 82164-KKR50 · 82164-KKR60 · 82164-KKR70 · 82164-KKR80 · 82164-KKR90 · 82164-KKS00 · 82164-KKS10 · 82164-KKS80 · 82164-KKT40 · 82164-KKT50 · 82164-KKT60 · 82164-KKT70 · 82164-KKT80 · 82164-KKT90 · 82164-KKU00 · 82164-KKU01 |
| 82165 | No. 2 frame wiring harness | 82165-KK070 · 82165-KK080 · 82165-KK090 · 82165-KK100 · 82165-KK190 · 82165-KK200 · 82165-KK210 |
| 82169 | No. 3 frame wiring harness | 82169-KK090 · 82169-KK100 |
| 82171 | Roof No. 1 wiring harness | 82171-KKG10 · 82171-KKG20 · 82171-KKG60 · 82171-KKG90 · 82171-KKJ00 · 82171-KKJ50 · 82171-KKM70 · 82171-KKM80 · 82171-KKM90 · 82171-KKN00 · 82171-KKN10 · 82171-KKN20 · 82171-KKN30 · 82171-KKN40 · 82171-KKN50 · 82171-KKN60 · 82171-KKN70 · 82171-KKR40 · 82171-KKR50 · 82171-KKR70 |
| 82172 | Roof No. 2 wiring harness | 82172-KK010 |
| 82183 | Luggage No. 3 wiring harness | 82183-KK090 |
| 82186 | Rear window wiring harness No. 1 | 82186-KK060 |

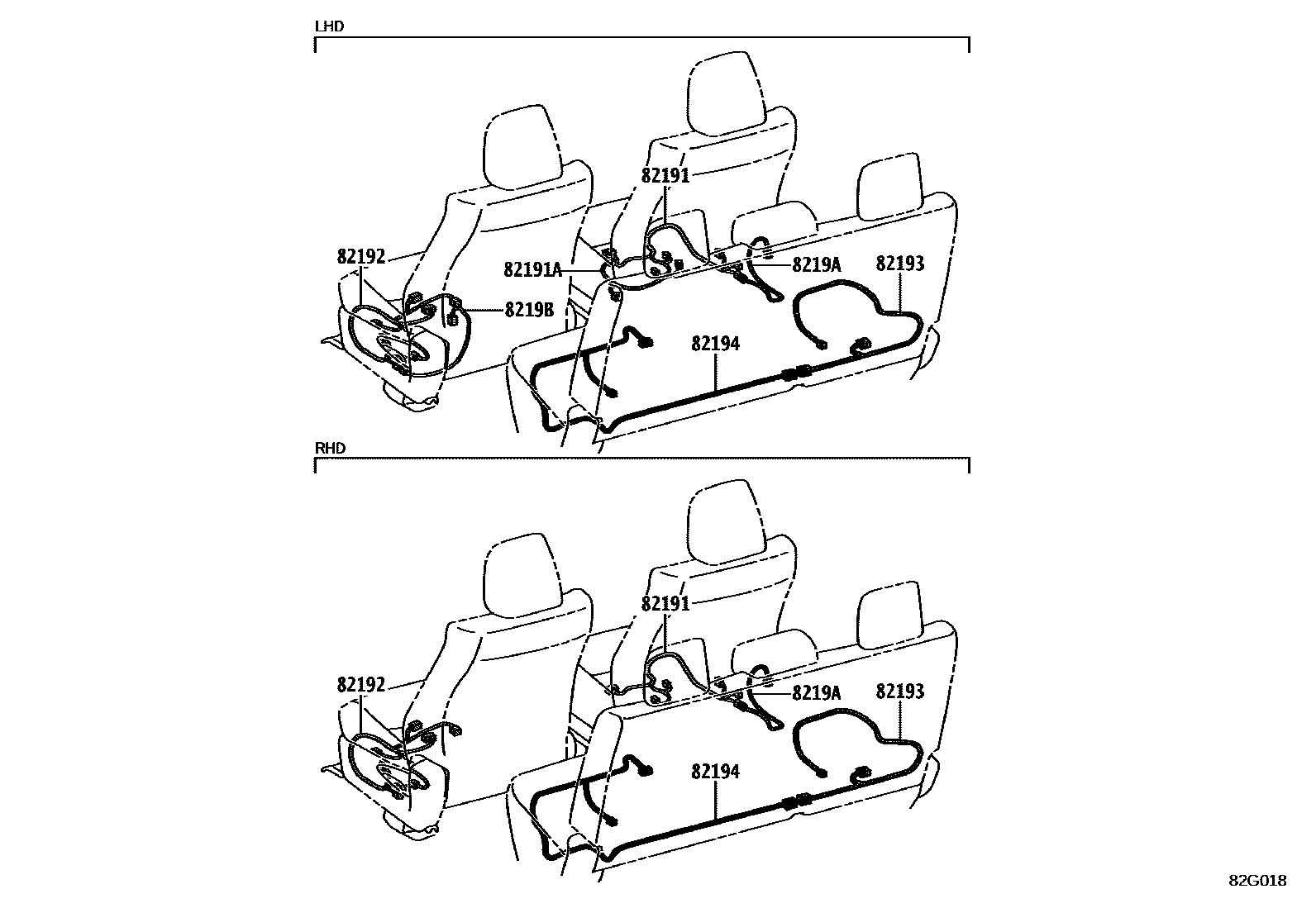

| 82191 | Front right seat wiring harness | 82191-0K050 · 82191-0K070 · 82191-0K120 · 82191-0K190 · 82191-0K200 · 82191-0K230 |
| 82191A | Front right seat wiring harness | 82191-0K230 |
| 82192 | Front left seat wiring harness | 82192-0K060 · 82192-0K080 · 82192-0K090 · 82192-0K140 · 82192-0K170 · 82192-0K180 · 82192-0K200 |
| 82193 | Rear right seat wiring harness | 82193-0K010 · 82193-0K080 |
| 82194 | Rear left seat wiring harness | 82194-0K010 · 82194-0K080 |
| 8219A | Wire harness No. 2, right side of front seat | 8219A-0K050 · 8219A-0K070 · 8219A-0K160 · 8219A-0K190 · 8219A-0K280 |
| 8219B | Wire harness No. 2, left side of front seat | 8219B-0K050 · 8219B-0K060 · 8219B-0K120 · 8219B-0K200 · 8219B-0K210 |
| 82219A | sensor harness | 82219-0K010 · 82219-35020 |

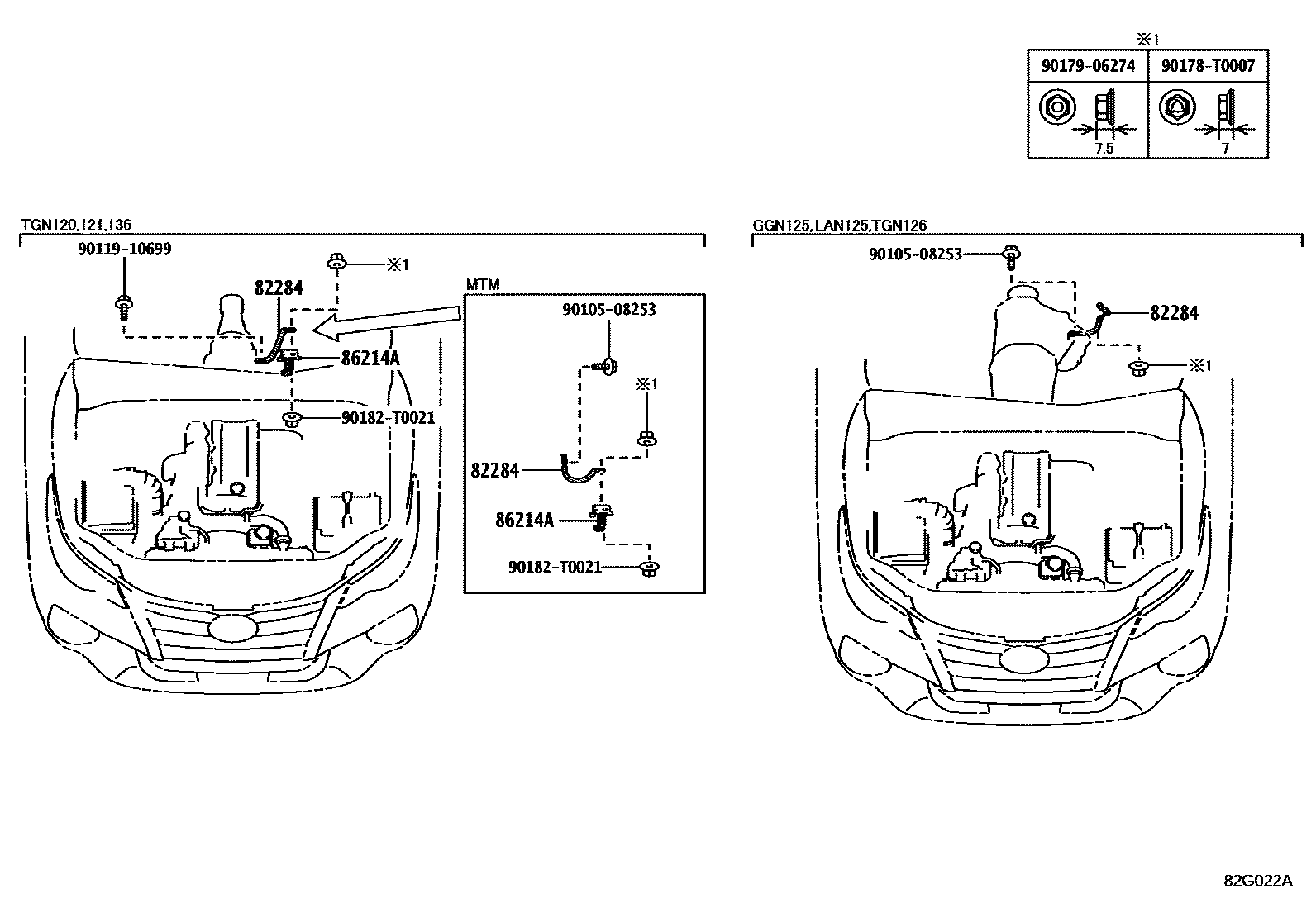

| 82284 | Ground wire | 82284-KK010 · 82284-KK020 · 82284-KK030 |
| 82666A | Connector holder No. 2 | 82666-0K200 |
| 82666B | No. 3 connector holder | 82666-0K160 · 82666-0K290 |
| 82666C | No. 4 connector holder | 82666-0K170 · 82666-0K180 |
| 82666D | No. 5 connector holder | 82666-0K210 |
| 82666E | No. 6 connector holder | 82666-0K220 |
| 82666F | No. 7 connector holder | 82666-0K230 · 82666-0K240 |
| 82666G | No. 8 connector holder | 82666-0K300 · 82666-0K310 |
| 82666P | No. 11 Connector Block | 82666-0K280 |
| 82666Q | No. 12 connector holder | 82666-0K410 |
| 82666S | No. 13 connector holder | 82666-0K390 |
| 82666T | No. 14 connector socket | 82666-20270 |
| 82666V | No. 15 connector holder | 82666-0K470 |
| 82666W | No. 16 connector socket | 82666-0K480 |
| 82666X | No. 17 connector holder | 82666-60220 |
| 82712A | Wire harness bracket | 82712-33190 |
| 82815A | Wiring harness protector cover | 82815-0K530 · 82815-0K560 |
| 82815B | Wiring harness protector cover | 82815-0K520 · 82815-0K550 |
